丙烯酸甲酯工艺仿真软件操作手册(详细参考)
丙烯酸甲酯仿真实训总结
丙烯酸甲酯仿真实训总结实训报告1：甲基丙烯酸酯合成的仿真总结第一周仿真实验，第二、三、四周均是分别对不同温度下反应情况进行了测定。
第一周仿真实验，我们首先观察到丙烯酸在丙酮溶剂中的混合速率比单纯的水相有所提高；接着探讨温度和压力等因素如何影响丙烯酸在水溶液中的反应速率以及单位体积内酯化产物的量与酯化反应时间之间的关系，研究出反应温度为60-90℃时，水解度随压力增大而减小的现象。
其中发现当反应温度从80℃逐渐升至90℃时，可加快反应速率并且增加反应产率；但在反应温度达100℃时，会使得反应产生副产物羟甲基丙烯酸甲酯，需要经多步处理才能除去，不利于后续的实验操作。
第二周仿真实验，采用的方法是研究反应过程中反应产物的状态变化。
开始阶段，我们主要采用压片法对温度变化对反应的影响做了试验。
结果显示此方法效果不佳。
经查阅资料后得知应该改换另外两种方式。
最终决定尝试新方法——溶剂萃取法。
这样就有了第三、四周的仿真实验。
在前面几个实验中我都有些许的失误，比如在温度设置上没控制好导致聚合反应停止，产品转化率也偏低，但幸运的是每次都还算顺利地完成了任务。
本次仿真实验让我明白：凡事只有认真仔细才会获得成功！第四周仿真实验，我选择了“双水相”实验来进行。
本实验虽然已有一定的成果，但仍存在问题未得到解决。
我很想自己动手将它彻底解决掉，便根据资料里提供的参考数据按照正常的流程模拟了整个实验过程，实验成功！这一次我还收获了人生道路上的宝贵财富，那就是——坚持！坚持就是胜利！即使过程再艰难，只要努力过、奋斗过，拼搏过，就一定能赢得属于自己的成功！第四周仿真实验，虽说这次课的实验部分涉及到的反应机理并非特别深刻，甚至看似毫无意义，但实际操作起来却颇费心思。
学习这类实验不仅可以培养动手能力、还能够更深层次的领悟原理，是一举两得的事情。
在实验中我还碰见了一些困难，比如在保护胶的配制上遇到了麻烦，幸亏班长老师帮忙指点，要不然连基础反应步骤我估计都不清楚。
仿真丙烯酸甲酯工艺物料关系
仿真丙烯酸甲酯工艺物料关系

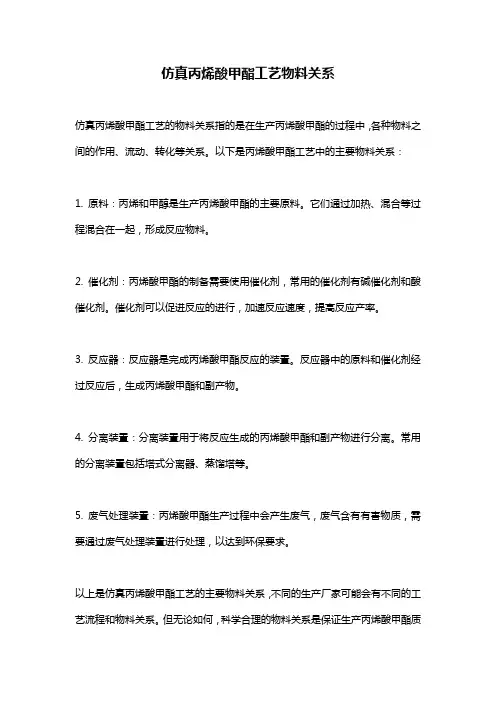

仿真丙烯酸甲酯工艺的物料关系指的是在生产丙烯酸甲酯的过程中，各种物料之间的作用、流动、转化等关系。
以下是丙烯酸甲酯工艺中的主要物料关系：
1. 原料：丙烯和甲醇是生产丙烯酸甲酯的主要原料。
它们通过加热、混合等过程混合在一起，形成反应物料。
2. 催化剂：丙烯酸甲酯的制备需要使用催化剂，常用的催化剂有碱催化剂和酸催化剂。
催化剂可以促进反应的进行，加速反应速度，提高反应产率。
3. 反应器：反应器是完成丙烯酸甲酯反应的装置。
反应器中的原料和催化剂经过反应后，生成丙烯酸甲酯和副产物。
4. 分离装置：分离装置用于将反应生成的丙烯酸甲酯和副产物进行分离。
常用的分离装置包括塔式分离器、蒸馏塔等。
5. 废气处理装置：丙烯酸甲酯生产过程中会产生废气，废气含有有害物质，需要通过废气处理装置进行处理，以达到环保要求。
以上是仿真丙烯酸甲酯工艺的主要物料关系，不同的生产厂家可能会有不同的工艺流程和物料关系。
但无论如何，科学合理的物料关系是保证生产丙烯酸甲酯质
量和生产效率的重要保障。
丙烯酸甲酯装置—事故处理(石油化工装置仿真操作课件)
丙烯酸甲酯系统仿真操作
2
丙烯酸甲酯系统仿真操作
T110压力增大
丙烯酸甲酯系统仿真操作
T110压力增大事故现象和处理方法
事故现象
塔T101压力上升
处理方法
1）关闭PIC109及前后截止阀 2）迅速打开PIC109旁路阀V209 3）调整温度、压力至正常； 4）控制V111压力为27.86kpaA
丙烯酸甲酯系统仿真操作
T110压力增大智能评分
丙烯酸甲酯系统仿真操作
3
丙烯酸甲酯系统仿真操作
原料中断
丙烯酸甲酯系统仿真操作
原料中断事原因
原料中断
丙烯酸甲酯系统仿真操作
原料中断事故处理方法
处理方法
1）关FIC101及前后截止阀 2）迅速打开FV101旁路阀 3）调节温度、压力至正常
丙烯酸甲酯系统仿真操作
原料中断智能评分
丙烯酸甲酯系统仿真操作
4
丙烯酸甲酯系统仿真操作
LV110阀卡
丙烯酸甲酯系统仿真操作
LV110阀卡事故现象和原因
事故现象
1)LIC110上升 2)V140液位下降
事故原因
LV110阀卡
丙烯酸甲酯系统仿真操作
LV110阀卡事故处理方法
处理方法
1）关闭LIC110及前后截止阀 2）迅速打开LIC110旁路阀V406 3）控制LIC110、LIC111液位50%
丙烯酸甲酯系统仿真操作
讨论
LV110阀卡、原料中断主 要有哪些现象？ T110压力增大处理过程？
催化裂化反再系统仿真操作
知识点：再沸器E151积水、T110压力增大、原料中断、LV110阀卡
丙烯酸甲酯工艺仿真软件操作手册
丙烯酸甲酯工艺仿真软件操作手册12020年4月19日嘉兴学院丙烯酸甲酯工艺仿真操作手册北京东方仿真软件技术有限公司5月目录第一章生产原理及工艺特点................................. 错误!未定义书签。
第二章生产流程说明............................................. 错误!未定义书签。
第三章设备一览表................................................. 错误!未定义书签。
第四章主要操作条件及工艺指标 ......................... 错误!未定义书签。
第五章操作规程 .................................................... 错误!未定义书签。
第六章操作界面 ................................................. 错误!未定义书签。
12020年4月19日第一章生产原理及工艺特点在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。
1.1 酯化反应原理丙烯酸与醇的酯化反应是一种生产有机酯的反应。
其反应方程式如下：CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采用一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。
1.2 丙烯酸与甲醇的酯化反应（1）酯化反应器的主反应酯化反应器的主反应的化学方程式如下：H+(IER)*CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2OAA MEOH MA*IER指离子交换树脂22020年4月19日（2）酯化反应器的副反应CH2=CHCOOH十2CH3OH———> (CH3O)CH2CH2COOCH3+H2OMPM：(3-甲氧基丙酸甲酯)H+(IER)*2CH2=CHCOOH十CH3OH ———> CH2=CHCOOC2H4COOCH3+H2O D-M(3-丙烯酰氧基丙酸甲酯／二聚丙烯酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH———>HOC2H4COOCH3HOPM(3-羟基丙酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH ——>CH3OC2H4COOHMPA(3-甲氧基丙酸)H+(1ER)2CH2=CHCOOH———>CH2=CHCOOC2H4COOHD-AA(3·丙烯酰氧基丙酸／二聚丙烯酸)其它副产物是由于原料中的杂质的反应而形成的。
仿真软件使用说明书
间歇反应釜单元仿真培训系统北京东方仿真软件技术有限公司2009年1月目录一、工艺流程简述 (2)1、工艺说明 (2)2、设备一览 (2)二、间歇反应器单元操作规程 (3)1、开车操作规程 (3)2、热态开车操作规程 (5)3、停车操作规程 (5)5、仪表及报警一览表 (7)三、事故设置一览 (7)四、仿真界面 (7)一、工艺流程简述1、工艺说明间歇反应在助剂、制药、染料等行业的生产过程中很常见。
本工艺过程的产品（2—巯基苯并噻唑）就是橡胶制品硫化促进剂DM（2,2-二硫代苯并噻唑）的中间产品，它本身也是硫化促进剂，但活性不如DM。
全流程的缩合反应包括备料工序和缩合工序。
考虑到突出重点，将备料工序略去。
则缩合工序共有三种原料，多硫化钠（Na2Sn）、邻硝基氯苯（C6H4CLNO2）及二硫化碳（CS2）。
主反应如下：2C6H4NCLO2＋Na2Sn→C12H8N2S2O4+2NaCL+(n-2)S↓C12H8N2S2O4+2CS2+2H2O+3Na2Sn→2C7H4NS2Na+2H2S↑+3Na2S2O3+(3n+4)S↓副反应如下：C6H4NCLO2＋Na2Sn＋H2O→C6H6NCL+Na2S2O3+S↓工艺流程如下：来自备料工序的CS2、C6H4CLNO2、Na2Sn分别注入计量罐及沉淀罐中，经计量沉淀后利用位差及离心泵压入反应釜中，釜温由夹套中的蒸汽、冷却水及蛇管中的冷却水控制，设有分程控制TIC101（只控制冷却水），通过控制反应釜温来控制反应速度及副反应速度，来获得较高的收率及确保反应过程安全。
在本工艺流程中，主反应的活化能要比副反应的活化能要高，因此升温后更利于反应收率。
在90℃的时候，主反应和副反应的速度比较接近，因此，要尽量延长反应温度在90℃以上时的时间，以获得更多的主反应产物。
2、设备一览R01：间歇反应釜VX01：CS2计量罐VX02：邻硝基氯苯计量罐VX03：Na2Sn沉淀罐PUMP1：离心泵二、间歇反应器单元操作规程1、开车操作规程本操作规程仅供参考，详细操作以评分系统为准。
虚拟仿真实验教学项目-“丙烯酸甲酯全流程生产仿真实习”上线
虚拟仿真实验教学项目-“丙烯酸甲酯全流程生产仿真实习”上线全校师生：大家好，近期正在进行国家级虚拟仿真实验教学项目评选，我校“丙烯酸甲酯全流程生产仿真实习”作为北京市唯一化工与制药类项目被推荐参加评选，目前项目已在网上公示，各位同学、老师可登录在线学习平台进行“注册、远程在线学习和反馈”。
项目介绍：针对大化工类实习存在的远离现场、只能看不能操作的问题，本项目以丙烯酸甲酯实际生产工厂为蓝本，将真实设备、管道、仪表与仿真技术相结合，通过物料虚拟和动态工况模拟，建成智能仿真工厂，开展实习、实训活动。
实习分为酯化反应、丙烯酸分离回收、甲醇分离回收、丙烯酸甲酯精制四个工序。
酯化反应工序目前可下载仿真软件进行远程仿真，所有设备均可通过识别二维码进行学习。
注册学习步骤：1、点击以下网站进入项目主页：2、点击右上角注册按钮，用手机号进行注册；3、注册成功后重新登录，登录成功后点击“2018年项目公示”，在“项目名称”搜索栏搜索“丙烯酸甲酯”，点击搜索结果进入项目；4、可点击“收藏”按钮收藏项目，下次登录可在项目管理中找到收藏项目；可对实验项目“点赞”；5、可进行“实验评分”（1星——5星），可进行“实验评价”（好评或者差评），可“发表评价”。
6、可点击“我要做实验”，登录实验界面下载仿真软件进行远程学习。
欢迎大家提出宝贵意见帮助项目改进。
除远程在线学习外，项目接收校内外师生进行现场实习、实训，咨询预约电话：。
注册方法:第一步，访问项目主页：，点击右上角注册，进入注册页面。
第二步，注册成功后，可以登录该网站。
第三步，重新访问项目主页：，点击右上角登陆即可登陆。
第四步，登陆后，点击“2018项目公示”，在“项目名称”搜索栏中搜索“丙烯酸甲酯全流程生产仿真实习”，点击搜索结果进入项目。
第五步，网站上方可对实验项目“收藏”与“点赞”，点击“我要做实验”即可进行在线仿真；网站右侧可进行“实验评分”，可进行“实验评价”，也可“发表评价”。
丙烯酸甲酯的绿色合成工艺
丙烯酸甲酯的绿色合成工艺
丙烯酸甲酯是一种广泛应用于合成树脂、涂料、胶粘剂等领域的重要化工原料。
绿色合成工艺通常旨在减少对环境的不良影响，提高产物的选择性和产率，同时降低原料和能源的消耗。
以下是一种可能的丙烯酸甲酯绿色合成工艺的示例：
原料：
1.甲醇
2.丙烯酸
3.催化剂（如离子液体催化剂或金属有机框架催化剂）
步骤：
1.预处理催化剂：将催化剂与适当的溶剂或载体进行预处理，以提
高其催化活性和选择性。
2.反应体系配置：将甲醇和丙烯酸按照一定的比例加入反应釜中。
可以选择加入部分溶剂或离子液体来提高反应的效果。
3.催化剂引入：将预处理后的催化剂加入反应釜中，并进行充分搅
拌和混合，以确保催化剂均匀分散。
4.反应控制：调节反应温度、压力和时间，以实现理想的反应速率
和产物选择性。
较低的温度和压力有助于减少副反应的发生。
5.分离和纯化：完成反应后，通过适当的分离技术（如蒸馏、萃取
等）将丙烯酸甲酯从反应混合物中分离出来。
6.废物处理：对产生的废物和副产物进行妥善处理，遵循环境保护
和安全规范。
值得注意的是，具体的绿色合成工艺可能因工艺条件、催化剂选择和反应体系的不同而有所差异。
上述步骤仅提供了一种示例，并不能代表所有可能的丙烯酸甲酯绿色合成工艺的全部内容。
在实际应用中，还需要进行更详细的研究和优化以满足具体需求和要求。
甲基丙烯酸甲酯生产工艺-毕业设计(20年)
目录1. 前言 (1)MMA市场应用及前景 (1)MMA生产工艺 (2)丙酮氢醇(ACH)路线 (2)合成气法 (3)乙烯拨基化路线 (3)丙炔法 (4)异丁烯法 (4)本文MMA生产工艺路线的确定 (5)化工设备选型计算中使用的软件 (7)Cup-Tower对塔设备的选型 (7)智能选泵系统 (8)Aspen与EDR联用设计换热器 (9)化工设备布置图CAD设计 (9)项目概况 (10)项目名称 (10)拟建地址 (10)生产工艺 (10)原料及产品 (10)2. 工艺流程简介及模拟 (11)流程概述 (11)Aspen plus仿真模拟流程 (12)MAL合成工段的模拟 (12)MMA合成工段的模拟 (13)3. 设备设计计算及选型 (14)反应器的设计 (14)MAL合成反应器(R101)的设计 (14)MMA合成浆态床反应器(R201)的设计 (23)塔设备的选型与设计 (27)急冷喷淋塔简单设计计算 (27)cup-Tower对脱水塔的选型 (30)cup-Tower对吸收塔的选型 (33)MMA精馏塔设计 (36)换热器的选型 (52)换热器设计选型示例（E201的选型） (52)换热器选型结果汇总 (57)泵的选型 (57)泵的设计选型示例（P201的选型) (57)泵的选型结果 (63)储罐设计 (63)主要储罐的设计 (63)储罐设计结果一览表 (66)膜分离的简单设计 (66)膜分离工艺流程 (66)膜分离器选型与设计 (67)压缩机的选型 (69)选型示例 (69)压缩机选型结果 (69)设计图 (70)4. 环境保护与经济核算 (70)环境保护 (70)有害因素分析 (70)废物的处理措施 (71)经济核算结果 (73)5. 设计结果 (75)设备选型一览表（附后） (75)设计图（附后） (75)参考文献 (76)谢辞 (78)1 前言 MMA市场应用及前景甲基丙烯酸甲酯的分子式为C5H8O2, 简称MMA, 外观为无色液体, 易挥发,易燃, 溶于乙醇、乙醚、丙酮等多种有机溶剂, 微溶于乙二醇和水。
丙烯酸甲酯装置—正常停车(石油化工装置仿真操作课件)
丙烯酸甲酯系统仿真操作
2
丙烯酸甲酯系统仿真操作
正常停车注意事项
➢ 恢复真空，可以利用现场回流罐的氮气补入，充压力； ➢ 每个塔和罐的液位必须排泄完全后，才能够关泵，关流量采出 ➢ 每个单元至下一个单元的出口采出都要关闭并排泄罐区 ➢ R101的温度要降至40度以下才能够开排泄阀
丙烯酸甲酯系统仿真操作
ห้องสมุดไป่ตู้
丙烯酸甲酯系统仿真操作
T110、T140、T150、T160系统打破真空
1、关闭阀FV109；关闭阀FV123；关闭阀FV128；关闭阀FV133 2、关闭阀VD205、VD305、VD504、VD607、VD701，T110、E114、 T140、T150、T160停止供应阻聚剂空气。 3、打开阀VD204、VD505、VD601、VD704，向V111、V141、V151、 V161充入LN。 4、直至T110、T140、T150、T160系统达到常压状态，关闭阀VD204、 VD505、VD601、VD704，停LN。
丙烯酸甲酯系统仿真操作
知识点：丙烯酸甲酯正常停车
目 录
contents
正常停车仿真操作过程 正常停车注意事项与讨论
丙烯酸甲酯系统仿真操作
1
丙烯酸甲酯系统仿真操作
丙烯酸甲酯主要设备
塔类
T110 丙烯酸分馏塔 T140 甲醇回收塔 T150 甲醇拔头塔 T160 酯精制塔 T130 醇萃取塔 T140 醇回收塔 R101 固定床反应器
丙烯酸甲酯系统仿真操作
T150和T160停车
5、 关闭FV140，停向E151供给蒸；停T150蒸汽伴 热。 6、关闭FV149阀，停向E161供给蒸汽；停T160的 蒸汽伴热 7、待回流罐V151的物料全部排至T150后，停 P151A/B；待回流罐V161的物料全部排至T160后 ，停P161A/B。 8、打开阀VD608，将T150底物料排放出；T160底 部物料排空后，停P160A/B。
丙烯酸甲酯仿真应用技术研究
艺流 程 图 ，认真 观察 该 图 ，参 照资料 【 １ 】 ，依 次统计 出
第 １期
李雪真： 丙烯酸 甲酯仿真应用 技术研究
酯 化 单元 的主要 设备 、调节 阀和 其 它 阀 门的种类 、数
量 、名称 及 作用 ，调 节 阀要 统计 出对应 的前 阀、后 阀 及旁路阀。
到 指 定温度 ７ ５ ℃后送 至酯 化 反应器 Ｒ１ ０ １进 行反 应 。 ３ ． ４查 找酯 化单 元 关键参 数
调控 各单 元工 艺参 数 ，运行 丙烯 酸 甲酯仿 真装 置 。
２ ． ２ 资源
丙烯 酸 甲酯 仿真操 作手 册 、多媒 体 、丙烯 酸 甲酯 仿真 软件 、丙烯酸 甲酯 仿真 装置 等 。 ２ － ３设 计 内容
丙烯 酸 甲酯 生产 主要 是 由酯 化 单元 、 回收单元 、
酯精 制提 纯单 元三 部分 组成 。 酯化 单元 ，原料 丙烯 酸与 甲醇 发生酯 化 反应 生成 丙烯 酸 甲酯粗 酯液 ；回收单 元 ， 回 收没 反应 的原料 等 ；
酯精制提纯单元，生成的粗酯液提纯精制得到丙烯酸
甲酯 。
３ － 台 熟练 地 调用 各 个 画
面 ， 并 能 与 现 场 阀 门 结 合 完成 相关 操 作 。
本 设计 内容 以酯 化单 元 为例 ，就 复杂 工艺如 何展 开仿 真操 作做 了探 究 ，详化 单元 的 Ｐ Ｄ Ｆ及 ＤＣ Ｓ图，掌握 参 数 控 制 要求 ，掌握现 场 流程 ；随后再 调节 相关 控制 参数 ，
酯化 单元 关键 参数 见表 ２ 【 １ ］ ｏ
表２ Ｒ１ ０ １ 酯化 反应 器工艺参数
34查找酯化单元关键参数酯化单元关键参数见表r101酯化反应器工艺参数单位数值指标备注流量fic101fic104fic106fic109tic101ti104pic101pdi101kghkghkghkghkpaakpaa1841367447517412330373075753010072aae101meohe101t110底部物料至e101r101入口温度r101温度r101反应器压力过滤器压差温度压力aa是丙烯酸meoh是甲醇kpaa是绝对压力酯化单元r10135查找仿真操作的质量步骤分和扣分项以冷态开车为例丙烯酸甲酯仿真操作中酯化单r101的质量步骤分及扣分项如表质量步骤分及扣分项如调节pv101的开度控制r101压力301kpaa
(整理)丙烯酸甲酯工艺仿真软件手册.
丙烯酸甲酯工艺仿真培训系统目录第一章生产原理及工艺特点 (2)第二章生产流程说明 (5)第三章设备一览表 (8)第四章主要操作条件及工艺指标 (11)第五章操作规程 (14)第六章紧急事故处理 (21)第七章操作界面 (22)第一章生产原理及工艺特点在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。
1.1 酯化反应原理丙烯酸与醇的酯化反应是一种生产有机酯的反应。
其反应方程式如下：CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采用一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。
1.2 丙烯酸与甲醇的酯化反应（1）酯化反应器的主反应酯化反应器的主反应的化学方程式如下：H+(IER)*CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2OAA MEOH MA*IER指离子交换树脂（2）酯化反应器的副反应CH2=CHCOOH十2CH3OH———> (CH3O)CH2CH2COOCH3+H2OMPM：(3-甲氧基丙酸甲酯)H+(IER)*2CH2=CHCOOH十CH3OH ———> CH2=CHCOOC2H4COOCH3+H2OD-M(3-丙烯酰氧基丙酸甲酯／二聚丙烯酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH———>HOC2H4COOCH3HOPM(3-羟基丙酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH ——>CH3OC2H4COOHMPA(3-甲氧基丙酸)H+(1ER)2CH2=CHCOOH———>CH2=CHCOOC2H4COOHD-AA(3·丙烯酰氧基丙酸／二聚丙烯酸)其他副产物是由于原料中的杂质的反应而形成的。
典型的丙烯酸中的杂质的反应如下：CH3COOH+R-OH——>CH3COOR十H2OC2H5COOH+R-OH——>C2H5COOR十H2O丙烯酸甲酯的酯化反应在固定床反应器内进行，它是一个可逆反应，本工艺采用酸过量使反应向正方向进行。
具体样题如下。 .doc
具体样题如下。
（一）化工仿真操作样题1．考核题目丙烯酸甲酯生产工艺仿真操作2．考核内容（1）冷态开车；（2）正常停车；（3）事故处理（屏蔽事故名称，由选手根据现象判断并排除事故）；（4）稳态生产（通过教师站随机下发扰动，选手判断并解除）。
（5）随机提问回答（冷态开车时段内）。
具体题型见表3。
表3 化工仿真操作题3．考核说明（1）丙烯酸甲酯生产工艺操作软件采用通用2010 DCS风格，均为200仿真时钟。
（2）仿真考试时间为120分钟，试卷满分为100分。
（3）稳定生产用20分钟，期间随机触发15个扰动，要求选手在规定时间进行处理和恢复正常运行，无论选手处理正确与否，扰动定时消失，电脑随即记录成绩。
（4）冷态开车操作过程中，会随机出现15个提问对话框，需选手作出回答。
无论选手回答与否，对话框将定时消失，电脑随即记录成绩。
（二）精馏操作样题1．竞赛题目以乙醇-水溶液为工作介质，在规定时间（90分钟）内完成精馏操作全过程。
2．考核内容操作所得产品产量、产品质量（浓度）、生产消耗（水电消耗）、规范操作及安全与文明生产状况,满分100分。
3．考核要求（1）（2）（3）（4）（5）（1）掌握精馏装置的构成、物料流程及操作控制点（阀门）。
（2）在规定时间内完成开车准备、开车、总控操作和停车操作，操作方式为手动操作（即现场操作及在DSC界面上进行手动控制）。
（3）控制再沸器液位、进料温度、塔顶压力、塔压差、回流量、采出量等工艺参数，维持精馏操作正常运行。
（4）正确判断运行状态，分析不正常现象的原因，采取相应措施，排除干扰，恢复正常运行。
（5）优化操作控制，合理控制产能、质量、消耗等指标。
4．赛前条件（1）精馏原料为[(10-15)±0.2]%（质量分数）的乙醇水溶液（室温）；（2）原料罐中原料加满，原料预热器预热并已清空、精馏塔塔体已经全回流预热，其他管路系统已尽可能清空；（3）赛前原料预热器、塔釜再沸器无物料，需选手根据考核细则自行加料至合适液位；（4）进料状态为常压，进料温度尽可能控制在泡点温度（自行控制），进料量≤60L/h，操作时进料位置自选，但需在进料前于DCS操作面板上选择进料板后再进行进料操作；（5）DCS系统中的评分表经裁判员清零、复位且所有数据显示为零，复位键呈绿色；（6）设备供水至进水总管，选手需打开水表前进水总阀及回水总阀；（7）电已接至控制台；（8）所有工具、量具、标志牌、器具、计算器均已置于适当位置备用。
丙烯酸甲酯工艺流程图
丙烯酸甲酯工艺流程图
丙烯酸甲酯（methyl acrylate）是一种无色液体，具有辛辣的
气味。
它主要用于制造聚合物、涂料、胶粘剂和添加剂。
下面是丙烯酸甲酯的工艺流程图的简要描述。
丙烯酸甲酯的制备工艺主要包括以下步骤：丙烯醇的脱水、丁二醇的酯化、酯的脱水和乙酸的醋酸化。
首先，将丙烯醇和催化剂加入反应釜中，并进行高温脱水。
脱水反应通常在高温下进行，以去除水分，形成丙烯醇的蒸汽。
蒸汽经过冷凝后得到液体丙烯醇。
接下来，将丙烯醇和丁二醇加入酯化釜中，并加入催化剂。
酯化反应是丙烯醇和丁二醇之间的酯交换反应，生成丙烯酸甲酯和水。
反应完成后，通过分离器将产物中的无水醇和残余的丁二醇分离并回收利用。
然后，将酯类产物从酯化釜中输送到脱水釜中，并进行低温脱水。
脱水过程是为了将产物中的残余水分去除，以提高丙烯酸甲酯的纯度。
蒸汽通过冷凝后得到纯净的丙烯酸甲酯。
最后，将脱水后的丙烯酸甲酯输送到醋酸化釜中，并加入乙酸和催化剂。
醋酸化反应是丙烯酸甲酯和乙酸之间的酯交换反应，生成酯类和水。
反应完成后，通过分离器将产物中的水分、无水醇和残余的乙酸分离并回收利用。
最终，经过以上步骤，得到的丙烯酸甲酯可以经过精制和包装，
用于各种应用领域。
总体而言，丙烯酸甲酯的制备工艺流程涉及脱水，酯化，脱水和醋酸化等关键步骤。
这些步骤通过稳定的反应条件和适当的催化剂使用，可以有效地生产出高纯度的丙烯酸甲酯。
同时，对产物中的杂质和副产物进行分离和回收利用，也有助于提高工艺经济性和环境友好性。
丙烯酸甲酯工艺仿真软件操作手册(详细参考)
嘉兴学院丙烯酸甲酯工艺仿真操作手册北京东方仿真软件技术有限公司2013年5月目录第一章生产原理及工艺特点 (2)第二章生产流程说明 (4)第三章设备一览表 (7)第四章主要操作条件及工艺指标 (8)第五章操作规程 (9)第六章操作界面 (13)第一章生产原理及工艺特点在该单元中丙烯酸与甲醇反应，生成丙烯酸甲酯，磺酸型离子交换树脂被用作催化剂。
1.1 酯化反应原理丙烯酸与醇的酯化反应是一种生产有机酯的反应。
其反应方程式如下：CH2=CHCOOH+CH3OH <==>CH2=CHCOOCH3+H2O这是一个平衡反应，为使反应有向有利于产品生成的方向进行，采用一些方法，一种方法是用比反应量过量的酸或醇，另一种方法是从反应系统中移除产物。
1.2 丙烯酸与甲醇的酯化反应（1）酯化反应器的主反应酯化反应器的主反应的化学方程式如下：H+(IER)*CH2=CHCOOH+CH3OH <==> CH2=CHCOOCH3+H2OAA MEOH MA*IER指离子交换树脂（2）酯化反应器的副反应CH2=CHCOOH十2CH3OH———> (CH3O)CH2CH2COOCH3+H2OMPM：(3-甲氧基丙酸甲酯)H+(IER)*2CH2=CHCOOH十CH3OH ———> CH2=CHCOOC2H4COOCH3+H2OD-M(3-丙烯酰氧基丙酸甲酯／二聚丙烯酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH———>HOC2H4COOCH3HOPM(3-羟基丙酸甲酯)H+(1ER)CH2=CHCOOH+CH3OH ——>CH3OC2H4COOHMPA(3-甲氧基丙酸)H+(1ER)2CH2=CHCOOH———>CH2=CHCOOC2H4COOHD-AA(3·丙烯酰氧基丙酸／二聚丙烯酸)其他副产物是由于原料中的杂质的反应而形成的。
典型的丙烯酸中的杂质的反应如下：CH3COOH+R-OH——>CH3COOR十H2OC2H5COOH+R-OH——>C2H5COOR十H2O丙烯酸甲酯的酯化反应在固定床反应器内进行，它是一个可逆反应，本工艺采用酸过量使反应向正方向进行。
丙烯酸甲酯仿真操作特点
CH3COOH+R-OH——>CH3COOR十H2O
C2H5COOH+R-OH——>C2H5COOR十H2O
四、工艺参数分析
要求 条件
温度
压力
醇酸配比 停留时间
现拥有丙烯两步氧化法技术的主要有日本触媒化学、 日本三菱化学(MCC)、德国巴斯夫(BASF)和sohio公司。
两步法反应条件:丙烯首先在0.IMPa，310一480℃下 氧化生成丙烯醛，后者在300一400℃下继续氧化生成 丙烯酸。该法丙烯酸收率一般在80%以上。
两段氧化反应为强放热反应，工业上大多采用列管式 反应器，并用适当的传热介质及时有效的移走反应热。
任务点一： 丙烯酸甲酯生产工艺路线选择： 生产现状、生产方法分析比较
（原料来源，催化剂性能，安全、环保分析，经济性分析）；
直接酯化法：丙烯酸与甲醇直接酯化 但丙烯酸来源有多种，因而有不同生产路线。
酯化反应催化剂的选择
催化剂 优点
缺点
浓硫酸
磺酸型离子交换 树脂
催化效率高，价廉 易得
催化效率高，技 术成熟，污染小 ，腐蚀小。，可 重复利用；易于 连续生产。
有致癌物
原料价格 较贵。
工艺简单易行，但只 限于生产甲酯和乙酯 。生产高级酯时，尚 需进一步采用酯交换 法，目前仍有小装置 使用。
副产品难处理，污染 严重，原料有剧毒
工艺技术先进、 成本低、效益高
反应易于控制
投资较少，但成本高 成本低
目前工业上基本都采用丙烯两步氧化法生产丙烯酸， 再和醇酯化生产相应的酯。丙烯两步氧化法技术在新(扩) 建的工业生产装置中约占95%，可谓一枝独秀。
丙烯酸甲酯生产工艺流程报告
丙烯酸甲酯生产工艺流程报告下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!丙烯酸甲酯是一种重要的有机化工原料，广泛应用于涂料、胶粘剂、塑料等领域。
