波纹补偿器的使用要求

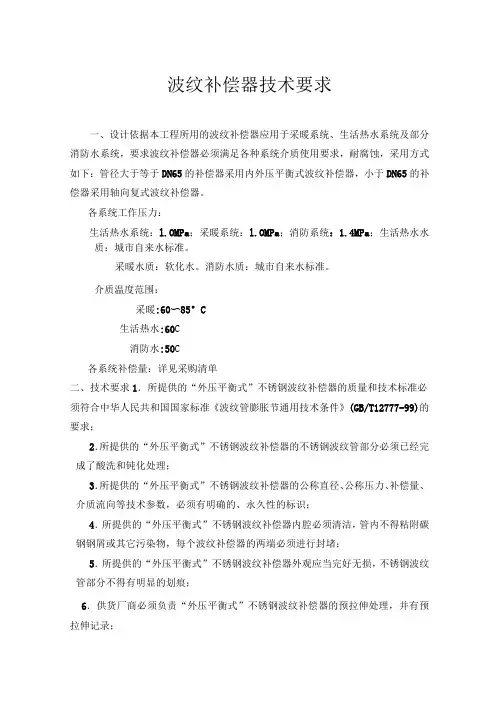

不锈钢波纹补偿器、不锈钢软管技术要求
波纹补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于采暖系统、生活热水系统及部分消防水系统，要求波纹补偿器必须满足各种系统介质使用要求，耐腐蚀，采用方式如下：管径大于等于DN65的补偿器采用内外压平衡式波纹补偿器，小于DN65的补偿器采用轴向复式波纹补偿器。
各系统工作压力：生活热水系统：l.OMPa；采暖系统：l.OMPa；消防系统：1.4MPa；生活热水水质：城市自来水标准。
采暖水质：软化水。
消防水质：城市自来水标准。
介质温度范围：采暖:60〜85°C生活热水:60C消防水:50C各系统补偿量：详见采购清单二、技术要求1．所提供的“外压平衡式”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“外压平衡式”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“外压平衡式”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“外压平衡式”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，每个波纹补偿器的两端必须进行封堵；5．所提供的“外压平衡式”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“外压平衡式”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责招标方要求抽查复验的“外压平衡式”不锈钢波纹管补偿器的检测工作。
8．（消防）生活热水系统、采用的“外压平衡式”不锈钢波纹补偿器，其波纹管、法兰和螺栓等附属材质均为奥氏体不锈钢SUS304。
9．采暖系统采用的“外压平衡式”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢SUS304，法兰材质为Q235-A。
10．供货厂商需提供“外压平衡式”不锈钢波纹补偿器的疲劳系数。
11．提供产品合格证、检测报告、原材材质证明等相关技术资料原件8套材质证明为复印件时要注明原件存放地点，经办人、日期等必要信息，并加盖使用单位公章。
波纹管补偿器安装说明书(安补)
沈阳仪表科学研究院 沈阳汇博热能设备有限公司 2010 年 8 月
2
高压组合电器用波纹管补偿器（安补）安装使用说明书 1、两固定管架之间只能安装一只波纹管补偿器。 2、固定支架必须有足够的强度, 以保证波纹管补偿器不受破坏, 导 向支架必须有足够的导向性, 保证管线轴向位移的传递。
固定支架的作用是将管线分段、设置固定点、确保波纹管补偿器在两个 固定支架之间的管段内正常工作。固定支架所承受的推力计算，首先将固定 支架两侧的作用力分别计算以后，将作用于固定支架所有的力求出矢量和， 得出固定支架所承受的合力。 固定支架主要承受以下作用力： ①管道内压产生的轴向推力(盲板力)： FP＝PAe 式中：P－管道的最高工作压力 MPa； 2 Ae－波纹管的有效面积mm ；
3、安装时按施工环境温度调整波纹管补偿器的安装长度 高压组合电器用波纹管补偿器供货状态为自由状态，安装时要
1
进行预拉伸（或压缩） ，其预拉伸量：
1 Te Tmin A 2 T T maX min X
A－ 波纹管补偿器预拉伸量 mm； （A 值为“＋”拉伸；A 值为“－”压缩） X－波纹管补偿器的轴向位移量 mm； （X 为轴向拉伸位移和压缩位移总和，X=50 mm） Tmax－最高设计温度 ℃； Tmin－最低设计温度 ℃； Te － 施工环境温度 ℃； 4、安装时可松开波纹管补偿器法兰两侧螺母。调整波纹管补偿器的 长度和径向位置，保证波纹管补偿器与管线的联接。波纹管补偿器 安装时允许变形量：轴向位移±15 mm；径向位移±5 mm；安装瞬时 压缩变形量：180 mm。安装后紧固补偿器法兰两侧螺母。 5、 支架必须符合设计要求, 严禁在支架未安装好之前在管线内试压, 以免将波纹管补偿器拉坏。 6、波纹管补偿器允许不超过 1.5 倍设计压力的系统压力试验。 7、装有波纹管补偿器的管线在运行操作中，阀门开启和关闭，要逐 渐进行，以免管线内温度和压力急剧变化，造成支架或波纹管补偿 器损坏。 8、使用时，松开一端法兰两侧螺母，两侧松开长度均为≥ 25 mm。
波纹管补偿器技术要求
波纹管补偿器技术要求(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--波纹管补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于高炉煤气系统，要求波纹补偿器必须满足高炉煤气介质使用要求，耐腐蚀，采用方式如下：管径等于DN3000的补偿器采用轴向型内压式波纹补偿器。
注：投标报价前必须现场踏勘和现场负责人对接，确保与昆钢安宁公司新区高炉煤气DN3000波纹补偿器有互换性、通用性，可以作为备件相互替换。
招标人不统一组织踏勘。
投标人对设备场址和环境进行踏勘，需和业主提前联系；自行踏勘，在现场踏勘过程中，责任和风险由投标人自行承担，招标人对此不承担任何责任。
二、技术要求1．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，波纹补偿器的两端运输过程中必须进行封堵；5．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“轴向型内压式波纹补偿器”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责使用方要求抽查复验的“轴向型内压式波纹补偿器”不锈钢波纹管补偿器的检测工作。
8．高炉煤气系统采用的“轴向型内压式波纹补偿器”不锈钢波纹补偿器，其波纹管材质均为奥氏体不锈钢825系列。
9．煤气系统采用的“轴向型内压式波纹补偿器”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢825系列，接管材质为Q235-A。
直埋式波纹管补偿器执行标准
直埋式波纹管补偿器执行标准直埋式波纹管补偿器是一种用于管道系统中的补偿装置，其主要作用是在管道系统的运行过程中，能够承受由温度变化、压力变化等因素导致的管道变形，从而保护管道系统的完整性和安全性。
为了确保直埋式波纹管补偿器的质量和性能，需要制定相应的执行标准。
本文将针对直埋式波纹管补偿器的执行标准进行详细介绍。
一、标准名称及编号直埋式波纹管补偿器的执行标准的名称为《直埋式波纹管补偿器》标准，编号为GB/T XXXX-X。
二、标准适用范围该标准适用于直埋式波纹管补偿器的设计、制造和安装过程中的技术要求。
该标准也适用于直埋式波纹管补偿器的检验、验收和运行过程中的质量控制。
三、术语和定义在执行标准中，对于一些关键术语和定义应明确解释，以确保标准执行的一致性和准确性。
四、产品分类和规格要求该标准应明确直埋式波纹管补偿器的产品分类和规格要求，涵盖了不同类型和规格的补偿器所需满足的标准要求。
五、材料要求直埋式波纹管补偿器的材料要求应符合相关的材料标准，包括材料的化学成分、机械性能、耐腐蚀性等指标。
六、设计和制造要求针对直埋式波纹管补偿器的设计和制造过程中的要求，应明确相关的技术要求和标准。
包括补偿器的结构设计、参数计算、制造工艺等方面的内容。
七、安装和调试要求直埋式波纹管补偿器的安装和调试规范应具体规定，包括补偿器的安装位置、连接方式、预紧力的控制等。
八、检验和验收要求在直埋式波纹管补偿器的生产和使用过程中，应有相应的检验和验收规范。
包括对材料的检验、制造工艺的检验、补偿器的性能试验等方面的内容。
九、质量控制要求直埋式波纹管补偿器的生产过程中，应有相应的质量控制要求，包括对生产工艺的控制、产品质量的控制、检验记录的保存等方面的内容。
十、术后管理和维护要求直埋式波纹管补偿器的使用过程中，应有相应的术后管理和维护要求。
包括补偿器的定期检查、润滑和维护、问题处理等方面的内容。
制定一份关于直埋式波纹管补偿器执行标准是非常重要的，能够确保直埋式波纹管补偿器在设计、制造、安装和使用过程中的质量和性能达到相应的标准要求，保证管道系统的运行安全和稳定性。
波纹管补偿器与调长器区别及各自原理和使用场景全解析
补偿器与调长器性能对比
性能对比 补偿器
受力元件
波纹管等
螺母
临时限位装置
拉杆
临时约束装置 安装后可拆卸
端板与端管连接状况 点焊连接
调长器
拉杆、螺母、波纹管等
永久紧固受力 永久约束装置 不可拆卸
连体铸造
补偿方向
轴向、横向、角向
轴向
优点
吸收震动、热胀冷缩补偿 便于设备的安装、维护
常用位置
过河管等
阀井、场站等
波纹管构造举例
波纹管补偿器与调长器实例图
补偿器
调长器
温馨提示
波纹管补偿器与波纹管调长器给燃气场站、管网运行带来 便利，但是如果选型不当或检查不到位，可能会导致燃气 泄漏。因此我们必须去关注此装置，并形成检查记录。
波纹管补偿器与调长器
术语
波纹管补偿器
由一个或几个波纹管及结构件组成，用来吸收由于热 胀冷缩等原因引起的管道和（或）设备尺寸变化的装置。
波纹管调长器
由波纹管及构件组成，用于调节燃气设备拆装引起的 管道与设备轴向位置变化的装置。
波纹补偿器与调长器标准来源
城镇燃气输配工程施工及验收规范 （CJJ 33-2005）
日常检查时，并不是所有波纹管的拉杆和螺母是处在松开 状态。
这 是 补 偿 器 还 是 调 符合下列要求：1、安装前应按设计规定的补偿量进行
预拉伸，（压缩），受力应均匀。2、补偿器应与管道保持同轴，不得偏斜。安装时不得 用补偿器的变形（轴向、径向、扭转等）来调整管位的安装误差。3、安装时应设临时约
束装置，待管道安装固定后再拆除临时约束装置，并解除限位装置。
补偿器（膨胀节）安装和使用要求
补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。
波纹补偿器应注意什么
波纹补偿器应注意什么波纹补偿器是一种用于减少管道、容器或设备中的热应力和震动应力的装置。
它在工业和建筑领域中得到广泛应用。
在使用波纹补偿器时，需要注意以下几个方面。
首先，必须选择合适的材料。
波纹补偿器的材料应该具有优良的耐腐蚀性和高温性能，以适应各种介质和工作环境。
常用的材料有不锈钢、碳钢和铜合金等。
其次，需要确定波纹补偿器的尺寸和形状。
波纹补偿器的尺寸和形状应该根据具体的工作条件来确定，包括管道或设备的设计参数、温度和压力等。
过小的尺寸会限制波纹补偿器的补偿能力，而过大的尺寸则会增加成本和空间占用。
第三，应该选择合适的连接方式。
波纹补偿器通常与管道、容器或设备相连，连接方式可以是法兰连接、螺纹连接或焊接连接等。
选择合适的连接方式可以提高波纹补偿器的安装和维护便利性，并确保连接的牢固性和密封性。
第四，需要注意波纹补偿器的安装和固定。
波纹补偿器应该根据具体情况进行正确的安装和固定，以确保波纹补偿器能够充分发挥其功能。
同时，在安装时应注意保护波纹补偿器，避免外力破坏或损坏。
第五，应该对波纹补偿器进行定期检查和维护。
波纹补偿器的使用寿命取决于其材料和使用条件，因此需要定期对波纹补偿器进行检查和维护。
检查内容包括波纹补偿器的密封性能、连接处的松动和损坏等。
如果发现问题，应及时采取修复或更换措施。
此外，还需要注意波纹补偿器的工作温度和压力范围。
波纹补偿器的工作温度和压力应该在其设计范围内，否则会导致波纹补偿器失效或损坏。
如果工作条件发生变化，应及时调整或更换波纹补偿器。
最后，还需要注意波纹补偿器的设计和制造标准。
波纹补偿器的设计和制造应符合相关的标准和规范，以确保其质量和安全性。
常用的标准有国际标准和行业标准，包括ASME标准、GB标准和欧洲标准等。
综上所述，使用波纹补偿器时需要注意选择合适的材料、尺寸和连接方式，正确安装和固定波纹补偿器，定期检查和维护，注意工作温度和压力范围，并遵守设计和制造标准。
只有在注意这些方面的前提下，波纹补偿器才能正常工作，并能够有效减少管道、容器或设备中的热应力和震动应力，保障工艺系统的稳定运行。
波纹管补偿器的应用及有关技术说明.doc
波纹管补偿器的应用及有关说明一．概述波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节，是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等. 二．适用范围2.1各种行业的冷热管道2.2.需要限制接管载荷敏感设备的进出口管道2.3.需要吸收隔离高频机械振动的管道2.4.考虑吸收地震或地基沉陷的管道三.主要技术参数压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式四．膨胀节(波纹管)分类与应用对象波纹膨胀节(波纹管)按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹膨胀节(波纹管)。
按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹膨胀节(波纹管)和有约束型波纹膨胀节(波纹管)。
按波纹管的波形结构参数分类，可分为U形、Ω形、S形、V形波纹膨胀节(波纹管)（当前国内外的膨胀节(波纹管)产品以采用U状波形结构者居多）。
每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使波纹膨胀节(波纹管)正常工作，做到波纹膨胀节(波纹管)设计选型的经济合理。
下面，即对产品的部分分类及相关应用加以介绍：1.单式轴向型波纹膨胀节(波纹管)由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受介质压力推力的膨胀节(波纹管)。
因为结构简单，制造成本低，所以这是所有膨胀节(波纹管)中价格最为便宜的一种，对于管道口径小，固定支座易于设置的管线，应优先采用这一种。
但它不能承受压力推力，所以在选用它时，一定要正确计算压力推力，并正确地设置固定支座。
对于大口径管线尽管压力低，但压力推力也大得惊人，所以一定要设置好固定支座和滑动支座。
2.外压单式轴向波纹膨胀节(波纹管)由承受外压的波纹管、外管和端环等构件组成，只用于吸收轴向位移而不能承受波纹管压力推力的膨胀节(波纹管)。
不锈钢波纹补偿器、不锈钢软管技术要求
波纹补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于采暖系统、生活热水系统及部分消防水系统，要求波纹补偿器必须满足各种系统介质使用要求，耐腐蚀，采用方式如下：管径大于等于DN65的补偿器采用内外压平衡式波纹补偿器，小于DN65的补偿器采用轴向复式波纹补偿器。
各系统工作压力：生活热水系统：1.0MPa；采暖系统：1.0MPa；消防系统: 1.4MPa；生活热水水质：城市自来水标准。
采暖水质：软化水。
消防水质：城市自来水标准。
介质温度范围：采暖: 60~85℃生活热水:60℃消防水:50℃各系统补偿量：详见采购清单二、技术要求1．所提供的“外压平衡式”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“外压平衡式”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“外压平衡式”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“外压平衡式”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，每个波纹补偿器的两端必须进行封堵；5．所提供的“外压平衡式”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“外压平衡式”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责招标方要求抽查复验的“外压平衡式”不锈钢波纹管补偿器的检测工作。
8．(消防)生活热水系统、采用的“外压平衡式”不锈钢波纹补偿器，其波纹管、法兰和螺栓等附属材质均为奥氏体不锈钢SUS304。
9．采暖系统采用的“外压平衡式”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢SUS304，法兰材质为Q235-A。
10．供货厂商需提供“外压平衡式”不锈钢波纹补偿器的疲劳系数。
11．提供产品合格证、检测报告、原材材质证明等相关技术资料原件8套材质证明为复印件时要注明原件存放地点，经办人、日期等必要信息，并加盖使用单位公章。
波纹补偿器组焊过程及安装使用
波纹补偿器组焊过程及安装使用1.波纹管直边段内外径的尺寸公关应符合GB1804中H12级要求。
2.波纹补偿器与管道（或设备）的连接法兰和端管的尺寸及技术要求应符合相应的标准。
端管连接时，两端管口应开30度±2.5度的坡口。
3.波纹补偿器的端管为钢板卷制电焊管时，端管的外接端四周长公差和圆度公差应符合公差表。
4.波纹管与端管（或法兰）等相连的环焊缝应采用钨极氩弧焊或熔化极氟弧焊，波纹管单层壁厚大于2mm时可采用电弧焊。
5.组装波纹补偿器时应对波纹管采取保护措施，防止焊接电弧烧穿波纹管和焊渣飞溅到波纹管上。
膨胀节(补偿器）各部位的焊缝不得有裂纹、气孔、夹渣等缺陷，咬边深度不得大于0.5mm.6.波纹补偿器承压焊缝焊接之后，应对承压焊缝进行压力试验，试验压力为设计压力的1.5倍。
根据膨胀节(补偿器）的容积大小，保压10-30min，检查膨胀节(补偿器）各部位有无渗漏，受压时最大波距与受压前波距之比不超过1.15。
7.补偿器组焊后应进行外观和几何尺寸的检验。
补偿器两端面同轴度公差；当公称通径小于等于500mm时，为5mm;当公称通径大于500mm时，为公称通径的1%，且小于等于10mm。
补偿器两端面与主轴线垂直度公差为公称通径的1%，且小于等于3mm。
膨胀节(补偿器）出厂前的检验主要有上述的外观检查、几何尺寸检查和压力检验。
对有特殊要求的膨胀节(补偿器），可根据使用工况、工艺要求等，按供需双方协议进行其它方法的检验，如气密性试验、渗漏和着色、无损检验等。
安装使用编辑1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
波纹补偿器执行标准
波纹补偿器执行标准
波纹补偿器执行标准（Standards of Bellows Compensation）由
中国标准化研究院提出，旨在提供对波纹补偿器的生产、运营、使用
和检测的规范。
波纹补偿器是一种由波纹管或金属板制作的压力补偿装置，它可
以将动态的压力变换与均匀的流体流动绑定在一起，为控制流体流动
提供了最佳效果。
按照波纹补偿器执行标准所要求的内容，波纹补偿器应具备良好
的阻尼性能，并能够保持一定的压力水平，从而使大容积负载不受外
界干扰，更加平稳稳定。
此外，该标准还要求，波纹补偿器的结构和
材料方面都应具备良好的质量和强度，以保证波纹补偿器的长期使用。
同时，根据波纹补偿器执行标准，对波纹补偿器的运营、使用等
也有相应的规定，例如，在运营过程中应注意防止波纹补偿器被腐蚀，避免补偿器受外力损坏，保持波纹补偿器内部温度适当，等等。
还要
保证系统内的压力在允许范围内，以防止波纹补偿器发生变形，影响
整个系统的正常运行。
此外，波纹补偿器的检测也是必不可少的，根据波纹补偿器执行
标准，检测应包括但不限于补偿器的外部尺寸、厚度、抗疲劳性能、
阻尼性能等，具体的检测方法和检测标准可根据不同情况进行具体制定。
总之，波纹补偿器执行标准对波纹补偿器的生产、运营、使用和
检测都有一套很好的规范，用于控制和保证波纹补偿器工作时稳定性
和可靠性。
补偿器技术条件符合性本工程适用性及安装要求
A 补偿器技术条件符合性本工程适用性及安装要求A.1补偿器安装前，应检查下列内容：1 使用的补偿器应符合国家现行标准《金属波纹管膨胀节通用技术条件》GB/T 12777、《城市供热管道用波纹管补偿器》CJ/T 3016、《城市供热补偿器焊制套筒补偿器》CJ/T 3016.2的有关规定：2 对补偿器的外观进行检查；3 按照设计图纸核对每个补偿器的型号和安装位置；4 检查产品安装长度，应符合管网设计要求；5 检查接管尺寸，应符合管网设计要求；6 校对产品合格证。
需要进行预变形的补偿器，预变形量应符合设计要求，并记录补偿器的预变形量，记录内容应符合规范规定。
安装操作时，应防止各种不当的操作方式损伤补偿器。
补偿器安装完毕后，应按要求拆除运输、固定装置，并应按要求调整限位装置。
施工单位应有补偿器的安装记录，记录内容应符合规范的规定。
补偿器宜进行防腐和保温处理，采用的防腐和保温材料不得影响补偿器的使用寿命。
A.2波纹管补偿器安装应符合下列规定：1 波纹管补偿器应与管道保持同轴。
2 有流向标记（箭头）的补偿器，安装时应使流向标记与管道介质流向一致。
A.3焊制套筒补偿器安装应符合下列规定：1 焊制套筒补偿器应与管道保持同轴。
2 焊制套筒补偿器芯管外露长度及大于设计规定的伸缩长度，芯管端部与套管内挡圈之间的距离应大于管道冷收缩量。
3 采用成型填料圈密封的焊制套筒补偿器，填料的品种及规格应符合设计规定，填料圈的接口应做成与填料箱圆柱轴线成45°的斜面，填料应逐圈装入，逐圈压紧，各圈接口应相互错开。
4 采用非成型填料的补偿器，填注密封填料时应按规定压力依次均匀注压。
A.4直埋补偿器的安装应符合下列规定：1 回填后固定端应可靠锚固，活动端应能自由活动。
2 带有预警系统的直埋管道中，在安装补偿器处，预警系统连线应做相应的处理。
A.5一次性补偿器的安装应符合下列规定：1 一次性补偿的预热方式视施工条件可采用电加热或其他热媒预热管道，预热升温温度应达到设计的指定温度。
波纹管补偿器使用 标准
波纹管补偿器使用标准
1. 波纹管补偿器适用于在管道系统中吸收静态和动态弹性设备之间的微动，以避免管道系统因移动而导致的结构受力和损坏；
2. 波纹管补偿器安装时应确保预紧螺栓处于关闭状态，补偿由此紧紧固定，以及在固定螺栓施加垂直力，使补偿器的内部介质不因换向而变化；
3. 波纹管补偿器的紧固螺栓应依据厂家规定，即使拆开和重新安装时应保持不变；
4. 在安装使用前，应检查波纹管补偿器是否有裂痕、破损、破裂等情况，如果有，应立即报废；
5. 在安装调节中，应避免补偿器处于反位状态，断开连接设备需一次性断开。
补偿器的使用说明
波纹管补偿器波纹管补偿器简介：波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。
波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。
其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。
2.吸收设备振动，减少设备振动对管道的影响。
3.吸收地震、地陷对管道的变形量。
[补偿器]波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa ﹑2.5MPa四个等级。
用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。
其他用途时设计温度为300℃。
1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。
安全系数≥10。
1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1名称牌号允许使用温度范围℃ 标准号相当日本牌号奥氏体不锈钢0Cr18Ni10Ti ﹣196～600 SUS321 0Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 GB/T4237GB/T3280SUS304 00Cr19Ni10 ﹣200～425 SUS304L 00Cr17Ni14M O 2 ﹣200～450 SUS316L耐蚀合金NS111 ﹣196～800 GB/T15010 FN-2 ﹣196～900 GB1330名称钢号允许使用温度范围℃ 标准号无逢钢管102020G≤475℃GB/T8163GB9948GB6479波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。
管道补偿器的使用说明
浅谈管道补偿器的使用说明由于工作介质及环境温度的变化导致管道长度发生变化，并产生拉（压）应力，当超过管道本身的抗拉强度时，会使管道变形或破坏。
为此，在管道局部架空地段应设置补偿器，即膨胀节。
使由温度变化而引起管道长度的伸缩加以调节得到补偿一、波纹膨胀节的形式波纹管配备相应的构件，形成具有各种不同补偿功能的波纹膨胀节。
按补偿形式分为轴向型、横向型、角向型及压力平衡型。
轴向型普通轴向型、抗弯型、外压型、直埋型、直管力平衡型、一次性直埋型。
横向型单向横向型、万向铰链横向型、大拉杆横向型、小拉杆横向型。
角向型单向角向型、万向角向型。
以上是基本分类，每类都具备共同的功能。
在一些特定情况还可以有特殊功能，如耐腐蚀型、耐高温型。
按特定场合的不同，分为催化裂化装置用、高炉烟道用。
按用于不同介质分为：热风用、烟气用、蒸汽用等。
二、波纹膨胀节的结构1．轴向型波纹膨胀节普通抽向型是最基本的轴向膨胀节结构。
其中支撑螺母和预拉杆的作用是支撑膨胀节达到最大额定拉伸长度和到现场安装时调整安装长度（冷紧）。
如果补偿量较大，可用两节，甚至三节波纹管。
使用多节时，要增加抗失稳的导向限位杆。
抗弯型增加了外抗弯套筒，使整体具有抗弯能力。
这样可以不受支座的设置必须受4D、14D的约束，支架的设置可以将这段按刚性管道考虑。
外压型这种结构使波纹管外部受压，内部通大气。
外壳必须是密闭的容器，它的特点是：1）波纹管受外压不发生柱失稳，可以用多波，实现大补偿量。
2）波纹内不含杂污物及水，停汽时冷凝水不存波纹内可从排污阀排掉，不怕冷冻。
3）结构稍改进也具有抗弯能力。
直埋型它的外壳起到井的作用，把膨胀节保护起来．密封结构防止土及水进入。
实际产品分防土型和防土防水型。
对膨胀节的特殊要求是必须与管道同寿命。
一次性直理型它的使用是装在管线上后整个管线加热升温到管线的设计温度范围的中间温度，管线伸长，波纹管被压缩，两个套筒滑动靠近，然后把它们焊死，再由检压孔打压检验焊缝不漏即可。
波纹补偿器的安装和使用要求
波纹补偿器可以利用其工作主体波纹管的有效伸缩变形，以吸收补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振，但是为了能到达比较好的使用效果，在前期需要知道如何正确地安装和应用。
波纹补偿器的安装方法和使用要求：
1、波纹补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、波纹补偿器对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损
伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
8、波纹补偿器水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。
对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。
9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在工业领域中使用一些大型的机械设备和设施都会用到各种各样的零件，其中应用比较广泛的波纹补偿器，而这个产品在使用中也会需要注意很多地方，需要按照相关的要求合理使用，才能保证安全和效果。
下面来梳理一下波纹补偿器的使用要求：
➢补偿器内介质应进行除游离氧和除氯离子处理，氯离子含量不得超过25PPm。
➢补偿器允许不超过1.5倍公称压力的系统水压试验。
➢补偿器安装完毕进行系统水压试验前，要将管道两端固定，防止内压推力拉伸补偿器。
➢补偿器用的波纹管是用薄壁不锈钢板成型的，因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。
➢安装前应清除波纹管及管道内异物，保证波纹管正常运动。
➢对有流向要求的补偿器应按介质流向箭头的要求进行安装。
➢为了使波纹管处于良好的工作状态，安装时不能用补偿器的变形，包括轴向、横向、扭转等来调正管系位置安装误差。
➢在系统运行前小拉杆一般厂家不建议拆除，而是在打压完毕后，按补偿量松下内螺母。
再有一点，在波纹补偿器的使用过程中，需要满足用户的耐用性要求，如果是一种产品在使用过程中没有自己的耐用性，也就会让产品的性价比有很大的下降，也就会让其在使用过程中难有很好的质量保证，但是这也需要让厂家在生产中不但要有实力，同时也需要重视信誉。
