134.0°E亚太6号卫星KU波段 场强图
亚太6号卫星(东经134度)Ku频段 节目接收技术参数
节目名称: 中国教育电视台电视节目3套,全 国中小学远程教育、全国农村党员干部远程教 育、全国文化信息资源共享工程数据广播
转发器号: K4 下行频率(单位:MHz): 12395 极化方式 :垂直 FEC :3/4 符号率 :27.50(Msps)或27500(Ksps)
二、卫星接收参数的输入:
按遥控器的菜单键→ 节目编辑→ 增加节目 →
修改下行频率为12395、符号率为27500、天线极 化方式为垂直极化;注意先不要点确定 ,此时调 整卫星天线,使信号强度和信号质量达到最好, 再点击确定,开始搜索节目。
需要注意的是符号率的单位 27500Kbaud或27.5Mbaud
二、卫星接收参数的输入:
按遥控器的菜单键→ 节目编辑→ 增加节目 →
修改下行频率为12395、符号率为27500、天线极 化方式为垂直极化;注意先不要点确定 ,此时调 整卫星天线,使信号强度和信号质量达到最好, 再点击确定,开始搜索节目。
需要注意的是符号率的单位 27500Kbaud或27.5Mbaud
天线安装完毕,卫星接收机参数设置完成,下一 步就是天线调整:
莱芜 位于: 东经117.66°北纬36.21° 相对亚太6号星 的俯仰角、方位角如下:
卫星 名称 亚太 6号
卫星 朝南偏角 经度 东经 134° -26.4
仰角 44.6
极化角 方位角 21.0 153.6
注:朝南偏角:以正南为0度,正值为偏西,负值为偏东; 极化角:顺时针转动为正值; 方位角:以正北为基准,顺时针角度。
2、下行频率:12395MHZ 卫星的工 作频率
3、符号率也叫符码率:27500ksps
4、极化方式:有水平极化和垂直极 化
具体操作如下: 第一种方法:增加卫星
一、本振频率的输入: 按遥控器的菜单键→ 卫星设置→
增加卫星 → 修改卫星名及本振频率 → 11300→确定 (本振频率输入完毕)
2、固定俯仰角调整方位角
将俯仰角固定在44.6度上,单一方向慢 慢调整方位角,观察信号强度的变化, 当出现信号强度最大时,放慢调整速度 方法同上。
调整好后再慢慢旋转高频头的极化角, 使信号强度值最大。
调整注意事项:由于俯仰角及方位角的定位误 差,不可能一次调整成功,一定不要着急,耐 心调整,调整过程中调整速度一定要缓慢,调 整一次,停1~2秒钟再作调整,因为数字卫星 信号不同于模拟卫星,不是位置正确后信号立 即就出现,信号要有一个解压过程。
无信号
卫星天线若未调好,电视屏 幕无信号;
第四步,点击遥控器上的信息按钮,电视屏幕出现下图:信 号质量为0%。
信息
接收机显示为P00
第五步,拿接收机到楼顶进行卫星天线的调整。连接好电源线、
信号线,开始调整卫星天线,因接收机断电上楼,须重新按遥控 器上信息按钮,使001变为P00。当P00变化时,微调卫星天线到P 后面数据为阶段峰值如P50。固定好卫星天线。到室内重复前两 种方法进行节目设定搜索。
出现如下画面:
依次点击接收机遥控器的菜单、节目列表、电 视节目,查看搜索到的电视节目列表。
介绍一种调星方法(不用电视机):
第一步, 从卫星列 表中选择 本振频率 为11300 的一星: 如鑫诺1 号-Ku。
第二步,从刚选的鑫诺1号-Ku节目Fra Baidu bibliotek表中选节目1 CETV1, 按确认键。
无信号
第三步,修改鑫诺1号-Ku 节目1 CETV1的参数:下行 频率为12395,符号率为27500,极化为垂直极化,确认。
通过以上调整没有结果时,请仔细检查一下卫 星参数的正确性,确认无误后再作调整。
调整过程如下:
1、固定方位角调整俯仰角 首先让高频头的位置指向南偏东26.4度,慢慢调整俯 仰角,观看监视器的信号强度变化,当信号强度有缓 慢增加迹象时,放慢调整速度,上下调整俯仰角,使 其信号强度值最大,固定俯仰角,再左右旋转方位角, 使信号强度值最大固定方位角螺丝 ,这时紧固所有螺 丝,观察信号强度值是否有变化,一定要在最大值上 固定。

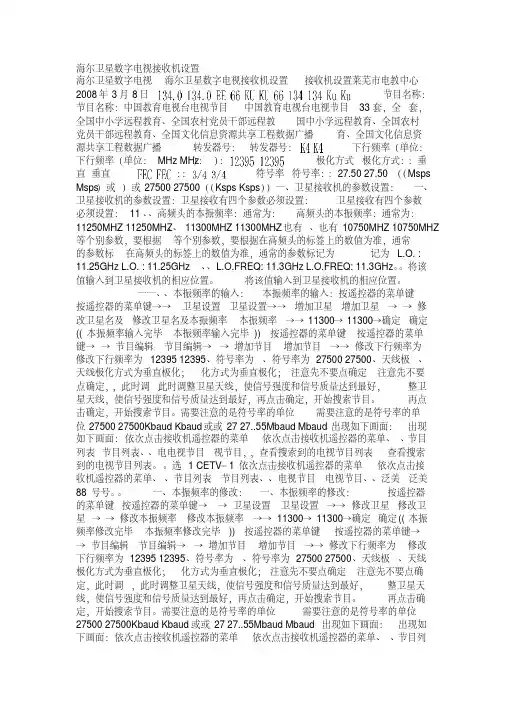

海尔卫星接收机的设置过程
一、卫星接收机的参数设置: 卫星接收有四个参数必须设置: 1、高频头的本振频率:通常为:11250MHZ 、
11300MHZ、也有10750MHZ等个别参数,要根据 在高频头的标签上的数值为准,通常的参数标 记为L.O. : 11.25GHz 、L.O.FREQ: 11.3GHz。 将该值输入到卫星接收机的相应位置。
出现如下画面:
依次点击接收机遥控器的菜单、节目列表、电 视节目,查看搜索到的电视节目列表。
选1 CETV-1
第二种方法:修改卫星
依次点击接收机遥控器的菜单、节目列表、电视节目、 泛美8号。
一、本振频率的修改: 按遥控器的菜单键→ 卫星设置 →
修改卫星 → 修改本振频率 → 11300→确定 (本振频率修改完毕)
亚太6号卫星(东经134度)Ku频段 节目接收技术参数
节目名称: 中国教育电视台电视节目3套,全 国中小学远程教育、全国农村党员干部远程教 育、全国文化信息资源共享工程数据广播
转发器号: K4 下行频率(单位:MHz): 12395 极化方式 :垂直 FEC :3/4 符号率 :27.50(Msps)或27500(Ksps)
二、卫星接收参数的输入:
按遥控器的菜单键→ 节目编辑→ 增加节目 →
修改下行频率为12395、符号率为27500、天线极 化方式为垂直极化;注意先不要点确定 ,此时调 整卫星天线,使信号强度和信号质量达到最好, 再点击确定,开始搜索节目。
需要注意的是符号率的单位 27500Kbaud或27.5Mbaud
二、卫星接收参数的输入:
按遥控器的菜单键→ 节目编辑→ 增加节目 →
修改下行频率为12395、符号率为27500、天线极 化方式为垂直极化;注意先不要点确定 ,此时调 整卫星天线,使信号强度和信号质量达到最好, 再点击确定,开始搜索节目。
需要注意的是符号率的单位 27500Kbaud或27.5Mbaud
天线安装完毕,卫星接收机参数设置完成,下一 步就是天线调整:
莱芜 位于: 东经117.66°北纬36.21° 相对亚太6号星 的俯仰角、方位角如下:
卫星 名称 亚太 6号
卫星 朝南偏角 经度 东经 134° -26.4
仰角 44.6
极化角 方位角 21.0 153.6
注:朝南偏角:以正南为0度,正值为偏西,负值为偏东; 极化角:顺时针转动为正值; 方位角:以正北为基准,顺时针角度。
2、下行频率:12395MHZ 卫星的工 作频率
3、符号率也叫符码率:27500ksps
4、极化方式:有水平极化和垂直极 化
具体操作如下: 第一种方法:增加卫星
一、本振频率的输入: 按遥控器的菜单键→ 卫星设置→
增加卫星 → 修改卫星名及本振频率 → 11300→确定 (本振频率输入完毕)
2、固定俯仰角调整方位角
将俯仰角固定在44.6度上,单一方向慢 慢调整方位角,观察信号强度的变化, 当出现信号强度最大时,放慢调整速度 方法同上。
调整好后再慢慢旋转高频头的极化角, 使信号强度值最大。
调整注意事项:由于俯仰角及方位角的定位误 差,不可能一次调整成功,一定不要着急,耐 心调整,调整过程中调整速度一定要缓慢,调 整一次,停1~2秒钟再作调整,因为数字卫星 信号不同于模拟卫星,不是位置正确后信号立 即就出现,信号要有一个解压过程。
无信号
卫星天线若未调好,电视屏 幕无信号;
第四步,点击遥控器上的信息按钮,电视屏幕出现下图:信 号质量为0%。
信息
接收机显示为P00
第五步,拿接收机到楼顶进行卫星天线的调整。连接好电源线、
信号线,开始调整卫星天线,因接收机断电上楼,须重新按遥控 器上信息按钮,使001变为P00。当P00变化时,微调卫星天线到P 后面数据为阶段峰值如P50。固定好卫星天线。到室内重复前两 种方法进行节目设定搜索。
出现如下画面:
依次点击接收机遥控器的菜单、节目列表、电 视节目,查看搜索到的电视节目列表。
介绍一种调星方法(不用电视机):
第一步, 从卫星列 表中选择 本振频率 为11300 的一星: 如鑫诺1 号-Ku。
第二步,从刚选的鑫诺1号-Ku节目Fra Baidu bibliotek表中选节目1 CETV1, 按确认键。
无信号
第三步,修改鑫诺1号-Ku 节目1 CETV1的参数:下行 频率为12395,符号率为27500,极化为垂直极化,确认。
通过以上调整没有结果时,请仔细检查一下卫 星参数的正确性,确认无误后再作调整。
调整过程如下:
1、固定方位角调整俯仰角 首先让高频头的位置指向南偏东26.4度,慢慢调整俯 仰角,观看监视器的信号强度变化,当信号强度有缓 慢增加迹象时,放慢调整速度,上下调整俯仰角,使 其信号强度值最大,固定俯仰角,再左右旋转方位角, 使信号强度值最大固定方位角螺丝 ,这时紧固所有螺 丝,观察信号强度值是否有变化,一定要在最大值上 固定。
海尔卫星接收机的设置过程
一、卫星接收机的参数设置: 卫星接收有四个参数必须设置: 1、高频头的本振频率:通常为:11250MHZ 、
11300MHZ、也有10750MHZ等个别参数,要根据 在高频头的标签上的数值为准,通常的参数标 记为L.O. : 11.25GHz 、L.O.FREQ: 11.3GHz。 将该值输入到卫星接收机的相应位置。
出现如下画面:
依次点击接收机遥控器的菜单、节目列表、电 视节目,查看搜索到的电视节目列表。
选1 CETV-1
第二种方法:修改卫星
依次点击接收机遥控器的菜单、节目列表、电视节目、 泛美8号。
一、本振频率的修改: 按遥控器的菜单键→ 卫星设置 →
修改卫星 → 修改本振频率 → 11300→确定 (本振频率修改完毕)
