别克凯越前照灯不亮故障诊断
一例凯越轿车搭铁不良故障的排除与分析
地 点 的 连 接 情 况 ， 然 发 现 在 接 地 点 果 处 有 一 块 电 线 的 外 层 绝 缘 皮 夹 在 接
地 点 处 。 松 开 接 地 点 螺 母 ， 接 地 点 将
Ｃ１ ２中 的 １号 端 子 线 后 ，分 别 流 到 ０ 左 、 前照灯 的近光灯丝 。 经右前照 右 流 灯 近 光 灯 丝 的 电流 ，通 过 Ｇ１ ２接 地 ０ 点 搭 铁 构 成 回路 ，使 右 前 照 灯 近 光 灯
发动机
发动机
Ｉ
．
保险丝盒 １Ａ ｌ ０１ ｌ１ Ｉ ８ Ｅ
． ．
－ － － ●’
３￣Ｃ０ ４ ２ ２
－Ｊ －
．： １ ： ； ０ ２Ｃ ２ ；
¨
９２ ０ ｆ１ Ｃ
４ Ｃ ０１ ２
Ｇ２ ０１
卜 光 ；ｏ 【９ ５ １４ 发 ６保 －险 ｉ动 １ ５！ ７ Ａ Ｔ ４ Ｅ ｃ ｎ １ 光
。
维普资讯
ｌ
：
ｊ 陶晦 ＡＭｌ 捩囊 Ｕ０ ＴＢ ＯＬ
一
Ｎ ｃ Ｅ
例凯越 搭铁不良 障的 轿车 故 排除与 析 分
口浙 江／ 定 文 邵 朱樟 炎
关 时 ， 前 大 灯 能正 常 亮 起 ， 有左 右 只 前 大灯 不亮 ， 障应 出在左前 大灯及 故
不 良 ， 起 上述 故障 现象 。 引 从 前 照 灯 和 前 照 灯 调 节 电路 图 、
喇 叭 电路 图 、 刮 水 器 和 洗 涤 器 电路 图 可 以看 出， 当打 开 灯 开 关 时 ， 照 灯 继 前
电 器 开 始 工作 ， 电流 经 过 Ｅ ５保 险 丝 、 ｌ
点 ” ０ ，流 经 前 风 窗 洗 涤 器 泵 后 ， Ｇ１ １
2013款别克凯越危险警告灯不亮故障诊断方案设计
图6别克凯越危险警告灯电路图
（1）危险警告灯保险
危险警告灯保险位于仪表板左侧保险盒，电源来自于常火线，它的作用是保护危险警告灯电路。
（2）危险警告灯开关
危险警告灯开关位于中控台，它有8个引脚，两个作用，其中第一个作用是起到切换危险警告灯电源和转向电源的作用，当开关关闭时，接通转向电源，当开关打开时，接通危险警告灯电源；另外一个作用是当打开危险警告灯开关时，将闪光继电器49a同时接至左右转向灯，左右转向灯实现双闪。还有两个引脚的作用是给开关内开关元件照明灯供电，起到照明作用。
根据故障原因和故障诊断方案设计，设计出故障诊断流程图，如图7所示。
图7 危险警告灯不亮故障诊断流程图
（五）故障排除过程
（1）安装车外三件套、车内四件套，三角木等，准备好工具、量具，做好维修准备。
（2）用万用表测试危险警告灯保险顶部两测试点电压情况，测试结果如图8所示，发现两个测试点电压均为11.3V，说明保险正常，进行下一步检测。
（三）故障原因分析6
（四）故障诊断方案设计及诊断流程分析71、故障诊断方源自设计72、故障诊断流程图设计7
（五）故障排除过程8
四、交车与结账11
（一）质检、内部交车11
（二）交车、结算11
五、配件与旧件处理11
六、跟踪服务与维修总结12
（一）跟踪服务12
（二）维修总结12
致 谢13
参考文献14
2013款别克凯越危险警告灯不亮故障诊断方案设计
图8 危险警告灯保险测试情况
（3）打开危险警告灯开关，用万用表测试危险警告灯开关X1-7号引脚电压与危险警告灯开关X1-3号引脚电压情况，测试结果如图9所示，开关两脚电压为11.23V和11.32V，说明电源开关正常，进行下一步检测。
学习任务5前照灯不亮的检修
学习任务5 前照灯不亮的检修学习目标完成本学习任务后，你应当能：1．正确描述对照明系统的要求；2．正确描述照明系统的作用和种类；3．掌握前照灯照明系统的组成及结构；4．正确描述其他照明装置的作用及组成；5．正确分析照明系统的电路图；6．掌握前照灯不亮的检修方法；7．正确检查前照灯照明系统的元件；8．正确更换前照灯灯泡及前照灯总成。
建议完成本学习任务的时间为：12学时学习任务描述一辆威驰（1.6L）手动挡轿车前照灯不亮，到维修站检修。
经技术人员分析，可能为前照灯灯泡损坏或前照灯线路有故障，需要对照明系统进行检查或维修。
学习内容一、资料收集引导问题1 对照明系统有哪些要求？为使汽车能在夜间和能见度低的情况下安全行驶，现代汽车对照明的基本要求是：（1）汽车行车时的道路照明，以使汽车能在夜间使用和确保行车安全。
现代汽车车速较高，要求汽车的照明设备能提供车前100m以上明亮均匀的道路照明，并且不对迎面来车驾驶人造成眩目。
（2）汽车倒车时的场地照明，是让驾驶人在夜间倒车时能看清车后的情况，顺利地完成倒车。
（3）牌照照明，在夜间行车时，能让其他行驶车辆驾驶人和行人看清车牌号，以便于安全管理。
（4）雾天行车的特殊照明，用以确保雾天行车的安全。
（5）车内照明，为驾驶人观察仪表、操纵车辆和乘员上下车等提供照明。
引导问题2 汽车照明设备的种类与用途？汽车照明设备按其安装位置和用途不同，可分为外部照明装置和内部照明装置，如图5-1所示。
图5-1 汽车照明灯外部照明装置主要包括如下照明灯具：（1）前照灯。
也称大灯或头灯，用于夜间行车的道路照明。
有两灯制和四灯制两种配置。
（2）倒车灯。
作夜晚倒车时车后的照明和倒车信号使用，通常采用发光强度为32cd左右的照明灯泡。
（3）牌照灯。
用以照明车牌号码，一般采用发白色光的小型灯泡。
（4）雾灯。
用于雾天、下雪天、暴雨或尘埃弥漫时行车的道路照明和提供信号。
灯泡为单丝，发出黄色光。
内部照明装置主要包括仪表灯、顶灯、车厢灯、开关灯、踏步灯等照明灯具，分别用于夜间行车的仪表、驾驶室、车厢、操纵及车厢乘员的上下车照明。
汽车前照灯不亮故障检修(3)分析
引导问题 怎样使用与维护前照灯？
前照灯光束的检查: 检查前照灯的近光束照射位置可使用屏幕检查法或检验仪检查法。检查时， 场地应平整，轮胎气压正常，汽车空载（允许乘坐一名驾驶员），蓄电池电量 充足，前照灯安装牢固。 （1）屏幕检查法。 汽车停在前照灯距幕布L （一般为10m）正前方。 两前照灯应分别进行检 查，盖住一侧前照灯， 检查另一侧前照灯的光 束明暗截止线转角或中 点是否落在幕布a或b点 上，左、右差不得大于 100mm，且明暗截止线应 重合。如果不符合要求， 则予以调整。
3.前照灯防眩目措施
（1)采用双丝灯泡 前照灯通常采用双丝灯泡，一个灯丝为远光灯丝，位 于反射镜的焦点，射出的光线远而亮；一个灯丝为近光灯丝，位于反射镜焦点 的上方或前方，射出的光线大部分向下倾斜，且光线较弱，可防眩目。我国交 通法规规定，夜间会车时，须在距对面来车150m以外互相关闭远光，使用近光。
引导问题 通过查询与查找，填写车辆以下信息。
填写车辆以下信息: 车辆识别代码（VIN） 生产年份 ; 车牌号码 行驶里程
;
; km。
引导问题 怎样规范地检查前照灯熔断丝？
卡罗拉1.6L轿车前照灯远光系统图
引导问题 怎样规范地检查前照灯熔断丝？
检 查
H-LP LH HI
（1）从发动机室继电器盒上拔下H-LP LH HI（左侧远光）和H-LP RH HI（右侧远 光）熔断丝，检查熔断丝是否断开。如果熔 断丝断开，则更换熔断丝。
引导问题 前照灯的结构是怎样的？
（2）封闭式前照灯 封闭式前照灯 的灯丝焊在反射镜底座上，反射镜与配光 镜用玻璃制成一体，反射镜表面经真空镀 铝，里面充入惰性气体，形成灯芯。这种 前照灯密封性好，完全避免了反射镜的污 染，照明效果好，使用寿命长，但当灯丝 烧断后，需要更换灯芯，成本较高。
前照灯不亮的故障原因
前照灯不亮的故障原因目录•前言•故障现象描述•故障排查步骤–步骤一：检查灯泡–步骤二：检查保险丝–步骤三：检查电路连接–步骤四：检查电压供应–步骤五：检查开关•总结前言前照灯是汽车驾驶者在夜间或恶劣天气条件下正常行驶必备的照明设备。
然而，当我们发现前照灯不亮时，驾驶安全性就会受到严重影响。
因此，及时排查故障并解决问题是非常重要的。
本文将介绍前照灯不亮的故障原因及排查步骤，希望能帮助读者快速准确地找到并解决问题。
故障现象描述当遇到前照灯不亮的情况时，驾驶者应首先观察并描述故障现象，以便更好地进行故障排查。
故障现象的描述应包括以下几个方面：1.哪个灯泡不亮：左前灯、右前灯还是双前灯都不亮？2.是一侧灯泡不亮还是两侧灯泡都不亮？3.灯泡亮度是否有变化？是一直不亮还是偶尔会亮一下？4.是否存在其他照明灯的故障？例如后尾灯是否正常工作？对于不同的故障现象，可能对应着不同的故障原因，因此准确描述故障现象对于找出问题所在至关重要。
故障排查步骤步骤一：检查灯泡检查灯泡是否熄灭或破裂。
如果发现灯泡破裂或黑色气体聚集在灯泡底部，那么很有可能灯泡已经烧毁。
此时需要将坏灯泡更换为新的灯泡。
步骤二：检查保险丝保险丝是汽车电路中的重要保护装置，它可以防止电流过大损坏电路。
检查前照灯的保险丝是否烧断。
一般情况下，保险丝会安装在发动机舱的保险丝盒内。
通过检查保险丝表面是否断裂或中间的金属线是否断开可以判断保险丝是否损坏。
如果保险丝烧断，需要更换相同额定电流的保险丝。
步骤三：检查电路连接检查前照灯电路的连接是否正确。
首先，拧下灯罩，检查灯泡和灯座之间的连接是否良好，灯泡是否牢固插入灯座。
然后，检查灯座与车辆电路之间的连接，确保接头没有生锈、脱落或损坏。
如果发现连接问题，需要重新连接或更换损坏的零部件。
步骤四：检查电压供应使用多用途电压表检查前照灯电路的电压供应情况。
首先，将电压表的探针分别连接到前照灯电路的正极和负极，然后点火或启动发动机。

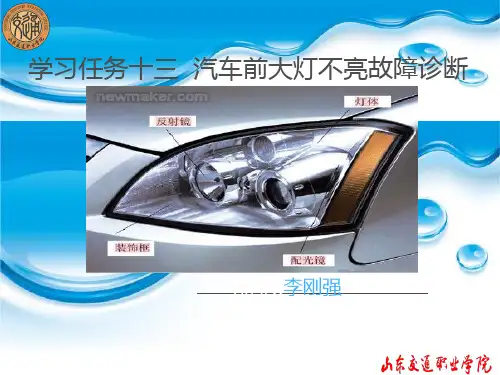

学习任务十三 汽车前大灯不亮故障诊断
本次课主要介绍的内容有：
● 前大灯不亮的检测
清晰工作的思路，严谨工作的态度
二、故障现象
接通前大灯 开关， 前大灯远近 光灯泡都不 亮。
三、 故障原因
1．前大灯灯泡烧损。 2．前大灯电源线路中的保险丝熔断，继 电器损坏。 3．前大灯开关故障。 4．前大灯线路断路、短路或搭铁故障。
是 更换保险。 查是否短路。
任务三 故障诊断与排除
查Ef20、 Ef27 和 Ef15电压是否正常？
Ef20
Ef27
Ef15
是
否
分别查灯的端子 电压。如不正常 查保险至灯端子 间电路。
换前照灯继电器。 查前照灯是否还 不工作？
任务三 故障诊断与排除
换前照灯继电器是否还 是不工作？
是 说明继电器坏， 换继电器。
学习任务十三 汽车前大灯不亮故障诊断
发动机不能启 动的故李刚强
工作情境描述
案例描述 : 别克凯越轿车，左右两侧前照灯远光和近光灯 都不亮，作为维修技工，应当根据维修手册，正确使用万 用表、故障诊断仪，现根据故障现象，请你做出工作计划 和信息采集，完成汽车前大灯不亮的故障诊断与检修。
学习目标
• 通过本任务学习，应能： • 1.能够按正确的操作规程进行故障诊断排除； • 2.能够根据维修手册和其他资料分析前大灯不亮 的故障原因； • 3.能正确使用常用工具和专用工具； • 4.能在规定时间内诊断前大灯不亮故障，排除并 验证排除结果。
学习时间：2学时 学习引导： 询问故障现象 询问故障现象和条件、如何发生等 运用相关知识 直观检查，排除简单表面问题
运用相关知识
验证故障现象，判断故障原因
根据维修手册
前照灯不亮的故障原因
前照灯不亮的故障原因引言前照灯是车辆行驶过程中必不可少的安全设备之一，它能够提供充足的照明，确保驾驶者在夜间或恶劣天气条件下能够清晰地看到道路和周围环境。
然而，在一些情况下，我们可能会发现车辆的前照灯不亮，这给行车安全带来了潜在的风险。
本文将探讨前照灯不亮的故障原因，并提供相应的解决方法。
故障原因与解决方法1. 熔断器故障•故障原因：前照灯系统中的熔断器是保护电路免受电流过载的重要组件。
如果熔断器损坏或熔断，前照灯将无法正常工作。
•解决方法：检查车辆手册以确定前照灯所使用的熔断器位置，并检查对应位置的熔断器是否损坏。
如果发现损坏，更换一个具有相同额定值的新熔断器。
2. 灯泡故障•故障原因：灯泡可能会因为使用寿命到期或者灯丝断裂等原因而导致前照灯不亮。
•解决方法：检查前照灯灯泡是否损坏。
如果发现灯泡已经熔断或者黑暗，应立即更换一个新的前照灯灯泡。
确保使用与原始灯泡相同类型和规格的新灯泡。
3. 电路连接故障•故障原因：前照灯系统中的电路连接可能会因为松动、腐蚀或断开而导致前照灯不亮。
•解决方法：检查前照灯系统的电路连接，确保连接紧固并无腐蚀现象。
如果发现松动或腐蚀，应重新紧固或清洁连接部分。
4. 开关故障•故障原因：前照灯开关可能会由于长时间使用而损坏，导致前照灯无法正常打开。
•解决方法：检查前照灯开关是否工作正常。
如果发现开关损坏，应更换一个新的前照灯开关。
5. 电源故障•故障原因：如果车辆的电池电量不足或者发电机故障，前照灯可能无法正常工作。
•解决方法：检查车辆的电池电量和发电机工作状态。
如果发现电池电量不足或者发电机故障，应及时充电或维修车辆的发动机。
6. 控制模块故障•故障原因：前照灯控制模块可能会由于长时间使用或其他原因而导致故障，从而使前照灯无法正常工作。
•解决方法：检查前照灯控制模块是否工作正常。
如果发现控制模块损坏，应更换一个新的前照灯控制模块。
7. 车辆传感器故障•故障原因：一些车辆配备了传感器来自动控制前照灯的亮度和开启时间。
前照灯不亮检修方案
前照灯不亮检修方案一、准备工作。
咱要修前照灯不亮这事儿呢，得先把家伙事儿准备好。
首先就是工具，像个小工具箱，里面要有螺丝刀（十字和一字的都备着，谁知道车前面那些螺丝啥样呢）、万用表（这可是个检测小能手），还有个小手电筒（有时候车底下或者发动机舱里面光线不好，它就派上用场啦）。
然后再找个安全的地方停好车，可别在马路中间就开始捣鼓，那可不行。
二、初步检查。
1. 先瞅瞅保险。
保险就像是个小门卫，如果它出问题了，电就过不去，前照灯自然就不亮。
打开汽车的保险盒（这个保险盒的位置嘛，不同的车不太一样，有的在驾驶座旁边，有的在发动机舱里，这时候车主手册就像个小导游，能告诉咱们准确位置）。
找到前照灯对应的保险丝，看看它是不是断了。
要是断了，就找个相同规格的保险丝换上。
不过呢，要是换上新的又断了，那可就说明后面的电路可能有捣蛋鬼啦。
2. 检查灯泡。
灯泡就像前照灯的小心脏，要是它坏了，灯肯定不亮。
打开发动机舱（有些车可能需要把大灯后面的防尘罩拧开），看看灯泡有没有发黑或者破裂的情况。
如果灯泡看起来不太好，那就把它拧下来，换个新的。
换的时候要小心点，别把灯泡弄碎了，就像捧着个小鸡蛋一样。
三、电路检测。
1. 万用表上场。
2. 检查继电器。
继电器就像是个小开关指挥官，它控制着电流能不能顺利到达前照灯。
找到前照灯继电器（这个位置也得看汽车手册啦），把它拔下来，用万用表检查一下继电器的线圈和触点是不是正常工作。
如果继电器有问题，那就换个新的继电器，就像给前照灯换个新的小管家一样。
四、其他可能的问题。
1. 大灯开关。
大灯开关要是坏了，就像钥匙孔坏了，门怎么也打不开。
检查一下大灯开关，看看它的操作是不是正常。
有时候可能是开关内部接触不良，这时候可能需要拆开开关检查一下（不过这个操作有点难度，如果不太确定自己能行，还是找个专业师傅比较好）。
2. 车身控制模块（BCM）五、总结。
修前照灯不亮呢，就像破案一样，要一步一步来。
从简单的保险、灯泡开始检查，再到复杂的电路、继电器，最后考虑大灯开关和车身控制模块。
5.2.3前照灯不亮修复 - 前照灯不亮修复
5.2.1 识读汽车前照灯电路图
5.2.2 分析汽车前照灯电路 5.2.3 汽车前照灯不亮故障可能原因
5.2.1 别克凯越前照灯电路图
5.2.2 别克凯越前照灯电路图 —近光
5.2.2 别克凯越前照灯电路 —近光电路分析
1.点火开关处于ON（点火）位或RUN（运行）位。
2.灯开关处于近光位。
5.2.2 别克凯越前照灯电路图 —超车
5.2.2 别克凯越前照灯电路 —超车灯电路分析
电流经发动机保险丝盒25A保险Ef5—前照灯闪光开关 触点—发动机保险丝盒10A保险Ef19—左右前照灯远光灯 丝—搭铁，形成回路，远光灯闪亮。
由此可以看出，超车灯不受点火开关的控制，而直接 受前照灯变光开关（超车灯开关）的控制。
君威前大灯有故障不能工作——左侧近光
前大灯有故障不能工作左侧近光
5.2.4 君威汽车前照灯不亮故障的可能原因
君威前大灯有故障不能工作——左侧近光
5.2.4 君威汽车前照灯不亮故障的可能原因
君威前大灯有故障不能工作——左侧近光
5.2.4 君威汽车前照灯不亮故障的可能原因
君威前大灯有故障不能工作——右侧近光
5.2.5 凯越轿车前照灯不亮故障诊断与修复
学习任务二:各相关部件位置 由电路分析知道，相关部件包括 保险F19、 Ef5 、 Ef17、 Ef18、 Ef19，前照灯继电器、灯光开关、 前照灯变光开关等。在车上找出 相应位置，便于检测。
驾驶员侧保险丝盒相关元F件19位置
5.2.5 凯越轿车前照灯不亮故障诊断与修复
任务载体
学
学习要求
习
理论知识
导
航
实训技能
拓展学习
任务载体 别克凯越轿车前照灯不亮故障
前照灯近光不亮故障检修分解
(1)水平方向散射
(2)铅直方向下折 射
前照灯避免眩目的措施
1.采用双丝灯泡 2.采用带遮光罩的双丝灯泡示； 3.采用非对称光形 4.Z型光形
卤钨灯泡
• 卤钨灯泡尺寸小，泡壳用耐高温，机械强 度较高的石英玻璃制成，所以充入情性气 体的压力较高。因工作温度高，灯内的工 作气压将比其它灯泡高得多，故钨的蒸发 也受到更为有力的抑制。
反射镜
反射镜一般用0.6～0.8mm的薄钢板冲压而成，反射 镜的表面形状呈旋转抛物面，其内表面镀银、铝或镀铝， 然后抛光。由于镀铝的反射系数可以达到94％以上，机械 强度也较好，所以现在一般采用真空镀铝。 由于前照灯灯泡灯丝发出的光度有限，功率仅45～ 60W。如无反射镜，那只能照清汽车灯前6m左右的路面。 而有了反射镜之后，使前照灯照距可达到150m或更远。 因此，反射镜的作用就是将灯泡的光线聚合并导向前方。 灯丝的绝大部分光线向后射在立体角范围内，经反射镜反 射后将平行于主光轴的光束射向远方，使光度增强几百倍， 甚至上千倍，从而使车前150m，甚至400m内的路面照得 足够清楚。
• 4.投射式前照灯 如图所示，投射式前照灯的反射镜近似于椭 圆形状，它具有两个焦点。第一焦点处放置灯泡， 第二焦点是由光线形成的，凸形配光镜聚成第二 焦点，再通过配光镜将聚集的光投射到前方，投 射式前照灯所采用的灯泡为卤钨灯泡。 第二焦点附近设有折光板，可遮挡上半部分光， 形成明暗分明的配光。由于它的这种配光特性， 因此也可用于雾灯。
前照灯基本要求
• 1.前照灯应保证车前有明亮而均匀的照明，使驾 驶员能看清车前100m以内路面上的任何障碍物。 随着高速公路的建成，汽车行驶速度的提高，要 求汽车前照灯的照明距离也相应的增长，现代有 些汽车的前照灯照明距离已达到200～250M. • 2.应具有防止眩目的装置，确保夜间两车迎面相 遇时，不使对方驾驶员因产生眩目而造成事故。
汽车前照灯不亮故障检修流程
汽车前照灯不亮故障检修流程你们有没有见过汽车的前照灯呀？就像汽车的两只大眼睛，在晚上开车或者进隧道的时候，前照灯可重要啦，能照亮前面的路呢。
可是呀，如果前照灯不亮了，这可就有点麻烦啦。
今天咱们就来说说如果汽车前照灯不亮了，要怎么检查和修理。
先说说最简单的可能吧。
有一次，我叔叔的车前面的灯不亮了。
他就先去看了看那个控制灯的开关。
就像我们家里的灯有开关一样，汽车的前照灯也有开关呀。
他发现自己不小心把开关碰了一下，把灯给关上了。
这时候只要把开关再打开，灯就亮起来啦。
所以呀，要是发现前照灯不亮，咱们第一个要做的就是检查一下开关有没有打开哦。
要是开关没问题呢？那咱们就得看看灯泡啦。
灯泡就像前照灯的小眼珠一样。
我家邻居的车，有一回前照灯不亮了。
他就把车开到一个能修汽车的地方。
修车的叔叔把那个前照灯的盖子打开，拿出了灯泡看了看。
结果发现灯泡黑了一块，就像被火烧过一样。
这就是灯泡坏掉啦。
那怎么换灯泡呢？修车叔叔就找了一个和原来一样的新灯泡，然后小心翼翼地把新灯泡装到原来灯泡的位置上。
再把盖子盖好，前照灯就又亮起来啦。
所以啊，如果开关是开着的，那很可能就是灯泡出问题了。
还有一种可能呢。
我听爸爸讲过一个故事。
有个人的车，前照灯突然不亮了。
他检查了开关，也换了灯泡，可灯还是不亮。
这时候呀，就得看看连接灯泡和电池的那些线啦。
这些线就像小管道一样，把电送到灯泡那里。
如果线断了或者松了，电就送不过去了。
就像我们用吸管喝水，如果吸管中间破了个洞，水就吸不上来了。
那个人发现有一根线松了，他把线紧紧地插好，前照灯就亮起来了。
所以呀，线也是很重要的检查对象呢。
要是线也没问题呢？这时候可能就是汽车的电池有问题啦。
电池就像汽车的能量小仓库，给前照灯提供电。
我表哥的车，前照灯不亮了。
他检查了前面说的那些地方都没问题。
最后发现是电池没电了。
这时候呀，就得给电池充电或者换一个新电池啦。
汽车前照灯不亮的时候，咱们就按照这样的顺序去检查，先看开关，再看灯泡，接着看线，最后看电池。
一边大灯不亮故障检查方法
一边大灯不亮故障检查方法
1. 检查车灯开关
灯泡故障之前，我们可以先从最简单的问题排除，因此可以先检
查车灯开关。
很多情况下，车主开关未打开或者出现了问题，导致车
灯无法正常工作。
在此之前，先检查连接到灯泡的插头是否插好和插紧。
2. 检查电路线路
当车灯开关没有问题时，我们需要检查车辆的电路线路，使用万
用表测试电路是否通电。
但在这之前，先观察车辆中央仪表板的灯是
否亮。
如果中央仪表板的灯也不亮，可能是电源线路断开或电瓶没有电。
如果电源线路断开，需要检查电瓶，若电瓶没有电，需要重新充电。
3. 检查灯泡
如果车辆电路正常，则开车制动或打开咖啡刹车，将头灯转到高
光处并进行检查。
通过观察灯泡是否亮，并观察灯泡表面是否出现裂纹、黑点等问题，可以初步判断灯泡是否有故障。
4. 更换灯泡
如果灯泡出现问题，需要及时更换灯泡。
更换时需要使用正确规
格的车灯零件，以免对使用安全造成影响。
此外，更换时要谨慎操作，避免烫伤自己也要避免影响到其他部件。
总结
车辆的灯泡故障不仅会影响到行车的安全，同时也会影响到车辆外观美观度。
因此，需要及时检查维护，如果遇到故障问题，要查找问题的原因及时进行修理处理。
前照灯近光不亮故障检修
前照灯的类型
1.可拆式前照灯 可拆式前照灯由于反射镜和配光镜分 别安装而构成组件，因此气密性差，反射 镜易受湿气和尘埃污染而降低反射能力， 严重降低照明效果，目前已很少采用。
• 2.半封闭式前照灯 半封闭式前照灯的结构如图所示，其配光镜 靠卷曲反射镜边缘上的牙齿而紧固在反射镜上， 二者之间垫有橡皮密封圈，灯泡只能从反射镜后 端装入。当需要更换损坏的配光镜时，应撬开反 射镜外缘的牙齿，安上新的配光镜后，再将牙齿 复原。 由于这种灯具减少了对光学组件的影响因素， 维修方便，因此得到广泛使用。
前照灯近光不亮故障检修
演讲人:董晓明
知识目标
• • • • 熟悉汽车照明灯的基本组成和功用 掌握前照灯的要求、类型、组成及结构 懂得前照灯的防眩目措施 会分析前照灯的典型控制电路
汽车电路图的类型
(1)线路图 传统的汽车电路表达方法是采用线路图。这 种图是将汽车电器在车上的实 际位置相对应地用 外形简图画在图上，再用线将电源、开关、熔断 器装置等和这些电器一一 连接起来。 这种电路图画法的特点是由于电器设备的外 形和实际位置都和原车一致，因此查线时， 导线 中间的分支、接点很容易找到，线的走向和车上 实际使用的线束的走向基本一致，排除 故障时方 便。但是这种图上线条密集、纵横交错，使读图 和查找分析故障非常不便。
(3)保持接线良好。各接线、搭铁线应牢固接触，各 接线柱不得存在虚接或氧化锈蚀现象，否则将导 致前照灯不亮或发光微弱。 (4)保持装配正确。一般在配光玻璃上有定位装置或 标有L(左)、R(右)等记号，装复前照灯时应注意配 光玻璃的安装位置不得装错，不得倒置或歪斜， 应保持棱面垂直，防止其松动移位。并应定期检 查和调整前照灯光束，以保证前照灯照射距离符 合要求，两侧前照灯光束上下一致。另外，当前 照灯灯丝损坏时应及时换装相同规格的灯泡。
别克凯越前照灯不亮故障诊断
任务三 故障诊断与排除
查Ef20、 Ef27 和 Ef15电压是否正常？
Ef20
Ef27
Ef15
是
否
分别查灯的端子 电压。如不正常 查保险至灯端子 间电路。
换前照灯继电器。 查前照灯是否还 不工作？
任务三 故障诊断与排除
换前照灯继电器是否还 是不工作？
是 说明继电器坏， 换继电器。
否
开近光开关，测继 电器85端子至搭铁 间电阻。
2继电器保险丝等的位置查找3前照灯故障诊断与排除凯越轿车前照灯电路分析1明确学习任务前照灯关任务一前照灯电路分析前照灯开远光f6f6仪表板保险丝盒ef12发动机保险丝盒任务二位置查找f610aef12除
授课教师：周有银 田宝春
上节课内容回顾
1
照明系统操作控制
2
Ef12 发动机保险丝盒
Ef12
F6 10A
任务三 故障诊断与排除
任务三 故障诊断与排除
F6
EF12
检查保险丝F6、Ef12、 Ef20、 Ef27 和 Ef15。 是否有保险丝烧断？
Ef20
Ef27
Ef15
否
正常：打开灯光 开关和变光开关， 查Ef20、 Ef27 和 Ef15电压。
是 更换保险。 查是否短路。
照明系统灯具识别
案例导入
案例描述:别克凯越轿车，左右两侧前照灯远光和近 光灯都不亮，需要诊断与排除。
明确学习任务
1
凯越轿车前照灯电路分析
2
继电器、保险丝等的位置查找
3
前照灯故障诊断与排除
F6
任务一 前照灯电路分析
前 照 灯 开 关 远 光
任务二 位置查找
1.保险丝继电器位置查找
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前 照 灯 开 关 远 光
任务二 位置查找
1.保险丝继电器位置查找
F6 仪表板保险丝盒
Ef12 发动机保险丝盒
Ef12
F6 10A
任务三 故障诊断与排除
任务三 故障诊断与排除
F6
EF12
检查保险丝F6、Ef12、 Ef20、 Ef27 和 Ef15。 是7
Ef15
别克凯越轿车
前照灯不亮故障的诊断与排除
授课教师：周有银 田宝春
上节课内容回顾
1
照明系统操作控制
2
照明系统灯具识别
案例导入
案例描述:别克凯越轿车，左右两侧前照灯远光和近 光灯都不亮，需要诊断与排除。
明确学习任务
1
凯越轿车前照灯电路分析
2
继电器、保险丝等的位置查找
3
前照灯故障诊断与排除
F6
任务一 前照灯电路分析
否
正常：打开灯光 开关和变光开关， 查Ef20、 Ef27 和 Ef15电压。
是 更换保险。 查是否短路。
任务三 故障诊断与排除
查Ef20、 Ef27 和 Ef15电压是否正常？
Ef20
Ef27
Ef15
是
否
分别查灯的端子 电压。如不正常 查保险至灯端子 间电路。
换前照灯继电器。 查前照灯是否还 不工作？
任务三 故障诊断与排除
换前照灯继电器是否还 是不工作？
是 说明继电器坏， 换继电器。
否
开近光开关，测继 电器85端子至搭铁 间电阻。
实践操作
根据工作页指导完成实践项目
课堂总结 1.操作过程中错误和不合理地方点评 2.工作页完成情况点评
课后作业
1.灯光开光和变光开关端子辨认？
2.前照灯开关如何检测？
