电子基础知识：电解电容器使用注意事项
铝电解电容基础知识培训
对引脚加压过大
6.开
路
引脚接触不好
腐蚀
CL-存在
机械强度不够 钉接不牢固
3、纹波电流：
铝电解电容器基本知识
课程重点
一、铝电解电容器的一般概念 二、铝电解电容器的构造 三、铝电解电容器的电气特性 四、铝电解电容器的标识 五、铝电解电容器的允许纹波电流 六、铝电解电容器制造流程 七、铝电解电容器的试验 八、铝电解电容器的寿命及推算 九、铝电解电容器失效分析 十、 铝电解电容器使用注意事项
产生故障的原理（内部故障）
制造的原因
1.防 爆 阀 打 开 2.静电容量降低
内压增加
内部温度上升
正箔容量衰减
3.损 失 角 增 大
负箔容量衰减
4.漏 电 流 增 大
正箔氧化膜劣化 电解液干涸
5.短
路
正箔氧化膜、电解纸的绝缘已破环
正箔氧化膜缺陷 电解液量不足 钉接处有毛刺 金属微粒附着
使用上的原因
施加了过电压 充放电太频繁 施加了反向电压 施加了交流电压 过大的纹波电流
2、电解电容器的定义
两个极板有正极和负极之分，其中正极采用特定的阀 金属，并在该金属表面上借助于电化学方法，生成一 层极薄且具有单向导电性的氧化膜作为介质，而负极 采用能生成和修复介质的液状或固状的电解质，这样 一种特殊结构和特殊工艺制造的电容器。
3、电解电容器的种类
1、按阀金属种类分
铝电解电容器 钽电解电容器 钽铌合金电解电容器
液体（湿式）电解电容器 2、按电解质状态分 固体电解电容器
箔式卷绕型电解电容器 3．按正极呈现的状态分 烧结型电解电容器
二、铝电解电容器的构造
1．基本结构
正极（阳极） 负极（阴极） 介质
电容知识大全
电容知识大全电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF)、皮法拉（pF),1F=10^6uF=10^12pF一、电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介二、电容器的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
2、按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
5、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
6、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
7、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
8、高频耦合：陶瓷电容器、云母电容器、聚苯乙烯电容器。
9、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
10、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电?容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
三、常用电容器1、铝电解电容器用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的电容器.因为氧化膜有单向导电性质,所以电解电容器具有极性.容量大，能耐受大的脉动电流容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波2、钽电解电容器用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可靠性均优于普通电解电容器，特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可靠机件中。
电解 电容
电解电容
电解电容是电容的一种，含有电解质，所以不能用电烙铁直接焊接。
电解电容有两个电极，分别与电源的正负极相连，另一个电极通过一个筛孔进行接地。
电解电容通常用于电路中的滤波、退耦、低频交流电路中的储能等。
电解电容的制造工艺是在两块金属极板之间装入一个薄膜绝缘层和电解质，然后密封在金属外壳中。
这个薄膜绝缘层可以是有机薄膜（PTC 材料）或无机薄膜（NBR）。
电解电容可以用于直流电压或交流电压，如果用于交流电，通常需要选择高频电解电容。
在电路中，电解电容主要起到“储能”的作用，此外还具有阻低频交流成分、滤除杂波、改善电路中的阻抗匹配、稳定电路的直流工作电压等功能。
但电解电容的不足之处在于其等效串联电感导致高频信号被明显衰减，同时在使用中受到环境温度、湿度、触点氧化等条件的影响容易失效。
以上内容仅供参考，建议咨询专业的电子技术专业人士，获取更准确的信息。
铝电解电容器基础知识培训资料
短路或断路可能是由于制造缺陷或使用不当造成，应检查电容器是 否有损坏，必要时更换。
06
铝电解电容器的未来发展与趋势
新材料的应用
1 2
新型电极材料
采用高导电性、高稳定性、低成本的电极材料， 如碳纳米管、金属复合材料等，以提高电容器的 性能和稳定性。
新型电解质材料
研发新型电解质材料，如固态电解质，以提高电 容器的耐压、耐高温性能和稳定性。
为法拉（F）。
额定电压
铝电解电容器能够承受 的最大电压。
漏电流
当施加电压时，铝电解 电容器中流过的微小电
流。
损耗角正切值
表示铝电解电容器能量 损耗的参数，越小表示
损耗越小。
03
铝电解电容器的制造工艺
铝箔的制造
01
铝箔的制造是铝电解电容器制造 的第一步，通常采用轧制和退火 工艺，得到具有特定厚度和物理 性能的铝箔。
铝电解电容器基础知识培训资料
目录
• 铝电解电容器简介 • 铝电解电容器的工作原理 • 铝电解电容器的制造工艺 • 铝电解电容器的性能测试与评估 • 铝电解电容器的选用与使用注意事项 • 铝电解电容器的未来发展与趋势
01
铝电解电容器简介
定义与特性
定义
铝电解电容器是一种电子元件， 由铝制阳极和电解液组成，通常 与电解质一起封装在塑料或金属 外壳中。
结构
主要由阳极、电解质、绝缘材料和引 脚等部分组成，其中阳极是电容器的 主要部分，通常采用铝制箔片作为电 极材料。
02
铝电解电容器的工作原理
电容的基本原理
电容
由两个平行、相对的导电 板组成的装置，能够存储 电荷。
电容的单位
法拉（F），表示电容的大 小。
电解电容2220 -回复
电解电容2220 -回复什么是电解电容2220？电容器是一种通过储存电场能量来储存电荷的被动电子元件。
它由两个导体间隔一个绝缘介质组成，可以将电荷存储在两个导体之间的电场中。
电容器按照不同的组成和性能特点划分为多种类型，其中电解电容是一种常见的电容器类型。
在电解电容中，电解质起到了关键的作用，因此这种电容器又被称为电解，以区别于其它类型的电容器。
电解电容2220是电解电容的一种规格型号，其尺寸为2.2mm x 2.0mm。
这种型号的电解电容主要用于电子产品中的直流电源滤波电路，以充当电荷存储和稳定电源电压的作用。
步骤一：电解电容的基本原理要深入了解电解电容2220，首先需要了解电解电容的基本原理。
电解电容器的核心是由正负极电解液组成的涂层。
当电容器进行充电时，正极电解液中的离子会聚集在负极上，形成一层氧化物。
这种氧化物具有电导性和电荷储存能力，从而形成一个电荷储存区域。
当电容器进行放电时，电荷又会回流到正极电解液中，从而实现电荷的存储和释放。
步骤二：电解电容2220的特点和应用电解电容2220具有较小的尺寸和容量，适用于空间有限的电子产品。
其允许的工作电压通常在数十伏到数百伏之间，并具有良好的耐压能力。
此外，电解电容2220还具有长寿命、低成本和较高的电容密度等特点。
因此，它被广泛应用于各种电子设备，如手机、电视、电脑、音频设备等。
步骤三：电解电容2220的安装和使用注意事项在使用电解电容2220时，需要注意以下几个方面：1、极性：电解电容器具有明显的极性，即正负两极。
在安装时，需要将正极与电路中的正极连接，负极与电路中的负极连接。
如果安装错误，电容器可能会受到损坏。
2、使用温度：电解电容器的工作温度范围通常在-40到+105之间，超出此范围可能导致电容器性能下降或损坏。
因此，在设计电路时，应合理选择电解电容的工作温度。
3、电容值选择：电解电容2220有不同的额定电容值可供选择。
在选择电容值时，需要根据具体应用和需求来决定，确保选用的电解电容2220能够满足电路的需求。
铝电解电容使用注意事项

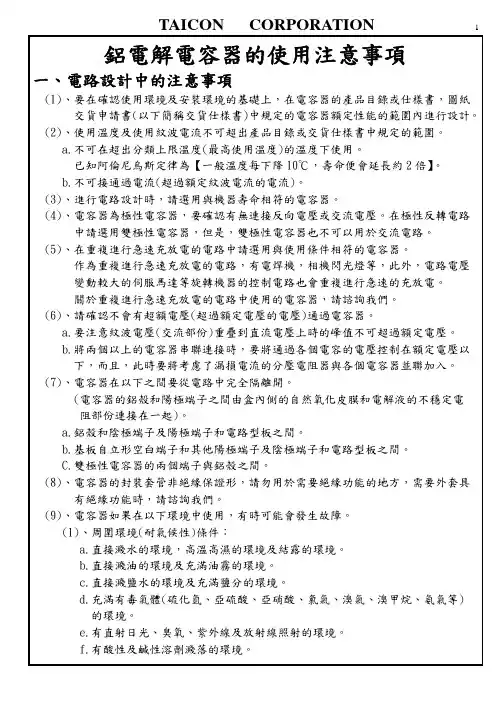

鋁電解電容器的使用注意事項一、電路設計中的注意事項(1)、要在確認使用環境及安裝環境的基礎上，在電容器的產品目錄或仕樣書，圖紙 交貨申請書(以下簡稱交貨仕樣書)中規定的電容器額定性能的範圍內進行設計。
(2)、使用溫度及使用紋波電流不可超出產品目錄或交貨仕樣書中規定的範圍。
a.不可在超出分類上限溫度(最高使用溫度)的溫度下使用。
已知阿倫尼烏斯定律為【一般溫度每下降10℃，壽命便會延長約2倍】。
b.不可接通過電流(超過額定紋波電流的電流)。
(3)、進行電路設計時，請選用與機器壽命相符的電容器。
(4)、電容器為極性電容器，要確認有無連接反向電壓或交流電壓。
在極性反轉電路 中請選用雙極性電容器，但是，雙極性電容器也不可以用於交流電路。
(5)、在重複進行急速充放電的電路中請選用與使用條件相符的電容器。
作為重複進行急速充放電的電路，有電焊機，相機閃光燈等，此外，電路電壓 變動較大的伺服馬達等旋轉機器的控制電路也會重複進行急速的充放電。
關於重複進行急速充放電的電路中使用的電容器，請諮詢我們。
(6)、請確認不會有超額電壓(超過額定電壓的電壓)通過電容器。
a.要注意紋波電壓(交流部份)重疊到直流電壓上時的峰值不可超過額定電壓。
b.將兩個以上的電容器串聯連接時，要將通過各個電容的電壓控制在額定電壓以 下，而且，此時要將考慮了漏損電流的分壓電阻器與各個電容器並聯加入。
(7)、電容器在以下之間要從電路中完全隔離開。
(電容器的鋁殼和陽極端子之間由盒內側的自然氧化皮膜和電解液的不穩定電 阻部份連接在一起)。
a.鋁殼和陰極端子及陽極端子和電路型板之間。
b.基板自立形空白端子和其他陽極端子及陰極端子和電路型板之間。
C.雙極性電容器的兩個端子與鋁殼之間。
(8)、電容器的封裝套管非絕緣保證形，請勿用於需要絕緣功能的地方，需要外套具 有絕緣功能時，請諮詢我們。
(9)、電容器如果在以下環境中使用，有時可能會發生故障。
(1)、周圍環境(耐氣候性)條件：a.直接濺水的環境，高溫高濕的環境及結露的環境。
硬件十万个为什么：电解电容基础知识
硬件十万个为什么：电解电容基础知识
因为电容的充电需要一定的时间，所以可以利用电容来实现硬件的延时。
在电容在4.7uF以上，我们通常选用电解电容，特点是精度小，容量大。
小容量电容为瓷片电容，一般为贴片式的，也有插件式的。
特点容量小，精度高。
一般在电源电路中和点解电容配合使用。
一般情况下，电源负载对后面电路输送能量时，都接一个储能电容。
电解电容可以储能一般滤掉低频波，对高频波过滤一般。
一般加个瓷片电容滤高频波。
有极性的电容一定不能接反，否则电容会短路容易发生爆炸。
C1为无极性电容，C2为极性电容。
瓷片电容没有极性。
特点容量小精度高无极性，多用于滤波电路，长用于震荡电路中。
电容量为几皮法到几百纳法。
如100纳法的104电容。
可以滤。
电解电容介绍
电解电容介绍电解电容是一种常见的电容器，它具有许多特点和应用。
下面将对电解电容进行详细介绍。
一、电解电容的原理和结构电解电容是利用电解质溶液中的离子进行充放电的一种电容器。
它的结构一般由两个电极和一个电解质组成。
其中，一个电极是阳极，通常由金属氧化物制成；另一个电极是阴极，通常由金属箔或薄膜制成。
电解质溶液中的离子在电压作用下会在两个电极之间移动，从而实现电容的充放电过程。
二、电解电容的特点1. 电解电容的电容量较大，通常在几百微法到数千法拉之间。
这是由于电解质溶液中的离子数量较多，使得电容器的储能能力增加。
2. 电解电容的工作电压范围宽，可以达到几十伏特甚至更高的电压。
这使得电解电容器在各种电子设备中都有广泛的应用。
3. 电解电容的极性明确，具有正负极之分。
这是由于电解质溶液中的离子只能向一个方向移动，从而导致电容器的极性限制。
4. 电解电容的频率特性较差，不适用于高频电路。
这是由于电解质溶液中的离子在高频下移动速度较慢，导致电容器的频率响应受限。
5. 电解电容的寿命相对较短，一般在几千到几万小时之间。
这是由于电解质溶液中的离子反应会导致电容器的寿命逐渐减少。
三、电解电容的应用领域1. 电解电容广泛应用于电源滤波电路中，用于平滑直流电压。
由于电解电容的电容量大，可以有效地减小电源中的纹波电压，提供稳定的直流电压输出。
2. 电解电容也常用于音频电路中，用于耦合和绕组。
由于电解电容具有较高的电容量和较低的串扰，可以实现音频信号的传递和分离。
3. 电解电容还广泛应用于电子设备中的电源管理电路、稳压器和延时电路等。
由于电解电容具有宽工作电压范围和较高的可靠性，适用于各种电子设备的控制和调节。
四、电解电容的选型和使用注意事项1. 在选择电解电容时，需要考虑其电容量、工作电压、频率特性和寿命等参数。
根据具体的应用需求，选择合适的电解电容器。
2. 在使用电解电容时，需要注意其极性，确保正确连接正负极。
错误的极性连接可能导致电容器的损坏或性能下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子基础知识：电解电容器使用注意事项.txt人永远不知道谁哪次不经意的跟你说了再见之后就真的再也不见了。
一分钟有多长？这要看你是蹲在厕所里面，还是等在厕所外面……电子基础知识：电解电容器使用注意事项 2009-09-09 17:49 1、电路设计
（1）在确认使用及安装环境时，作为按产品样本设计说明书上所规定的额定性能范围内使用的电容器，应当避免在下述情况下使用：
a)高温（温度超过最高使用温度）
b)过流（电流超过额定纹波电流）
c)过压（电压超过额定电压）
d)施加反向电压或交流电压。
e)使用于反复多次急剧充放电的电路中。
另：在电路设计时，请选用与机器寿命相当的电容器。
（2）电容器外壳、辅助引出端子与正、负极以及电路板间必须完全隔离；
（3）当电容器套管的绝缘不能保证时，在有绝缘性能特定要求的地方请不要使用；
（4）请不要在下述环境下使用电容器：
a)直接与水、盐水及油类相接触、或结露的环境；
b)充满有害气体的环境（硫化物、H2SO3、HNO2、Cl2、氨水等）；
c)置于日照、O3、紫外线及有放射性物质的环境；
d)振动及冲击条件超过了样本及说明书的规定范围的恶劣环境；
（5）在设计电容器的安装时，必须确认下述内容：
a)电容器正、负极间距必须与线路板孔距相吻合；
b)保证电容器防爆阀上方留有一定的空间；
c)电容器防爆阀上方尽量避免配线及安装其他元件；
d)电路板上，电容器的安装位置，请不要有其他配线；
e)电容器四周及电路板上尽量避免设计、安装发热元件；
（6）另外，在设计电路时，必须确认以下内容：
a)温度及频率的变化不至于引起电性能变化；
b)双面印刷板上安装电容器时，电容器的安装位置避免多余的基板孔和过孔；
c)两只以上电容器并联连接时的电流均衡；
d)两只以上电容器串联连接时的电压均衡。
2、元件安装
（1）安装时，请遵守以下内容：
a)为了对电容器进行点检，测定电气性能时，除了卸下的电容器，装入机器中通过电的电容器请不要再使用；
b)当电容器产生再生电压时，需通过约1KΩ左右的电阻进行放电；
c)长期保存的电容器，需通过约1KΩ左右的电阻加压处理；
d)确认规格（静电容量及额定电压等）及极性后，再安装；
e)不要让电容器掉到地上，掉下的电容器请不要再使用；
f)变形的电容器不要安装；
g)电容器正、负极间距与电路板孔距必须相吻和；
h)自动插入机的机械手力量不宜过大；
（2）焊接时，请确认下面内容：
a)注意不要将焊锡附着在端子以外；
b)焊接条件（温度、时间、次数）必须按规定说明执行；
c)不要将电容器本身浸入到焊锡溶液中；
d)焊接时，不要让其他产品倒下碰到电容器上；
（3）焊接后的处理应不产生以下的机械应力：
a)电容器发生倾倒、扭转；
b)电容器碰到其他线路板；
c)使其它物体碰撞到电容器；
（4）电容器不要用洗净剂洗净，不过，在有必要洗净的情况下对电容器进行洗净，必须在产品规格书规定的范围内进行；
（5）对有必要洗净的电容器，洗净时，须确认下列内容：
a)洗净剂污染管理（电导率、PH值、比重、水分等）；
b)洗净后，不能保管在洗净液环境中及密闭容器中，要采用（最高使用温度以下的）热风干燥印刷电路板及电容器，使之不残留洗净液成分。
（6）不使用含卤素的固定剂、树脂涂层剂。
（7）使用固定剂、涂层剂时，请确认以下内容：
a)电路板与电容器之间，不能残留焊接残渣及污垢；
b)固定剂、涂层剂吸附前，尽可能不残留洗净成分，进行干燥处理，使印刷孔不堵塞；
c)固定剂、涂层剂热硬化条件，按规定说明书要求执行。
3、组装使用
（1）组装使用中，请遵守以下内容：
电容器的端子间不要直接接触，另外，不要让导体物质引起正负极短路；
（2）请确认所安装电容器所处环境
a）不要与水或油污接触或处于结露状态
b）不要让日光、O3、紫外线及放射线直接照射到电容器上
c）不要处于充满有害气体的环境（硫化氢、亚硫酸、亚硝酸、氨水、Cl2等）
d）震动及冲击不要超过样本或规格说明中规定值；
4、保守点检
工厂企业用的电容器，必须定期点检，定期点检项目包括外观检查及电性能的测试；
5、意外情况
（1）组装使用过程中，如电容器防爆阀打开，请切断组装主电源或拔下电源线插头；
（2）电容器防爆阀动作时，因有超过100℃高温气体喷出，脸不要接近。
喷出的气体进入眼睛时，立即用水清洗眼睛。
不要尝电容器的电解液，电解液溅到皮肤上时，用肥皂清洗；
6、熏蒸处理
当组装电容器的电子产品出口到海外时，用溴化钾等卤化物进行熏蒸处理。
因采用此方法可能会产生因卤素离子而引起的腐蚀反应，请务必小心。
熏蒸时，熏蒸液不能直接接触电子产品，同时有必要进行充分干燥处理，估计有熏蒸液附者及干燥不充分时，有必要先查询一下安全性；
7、储存条件
（1）在温度为5～30℃，湿度为75%以下的室内储存
（2）不要保存在组装使用中禁用的环境及同等条件下
8、报废情况
废弃的电容器，可任选下面一种方法进行处理：
（1）电容器上开孔或压碎后焚烧；
（2）电容器不焚烧时，交给专职废品回收人员进行深埋等处理。
