住宅楼开关插座风扇安装工程技术交底
开关插座安装工程技术交底
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；
④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得底于国家施工质量验收规范的规定要求；
④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得底于国家
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有。

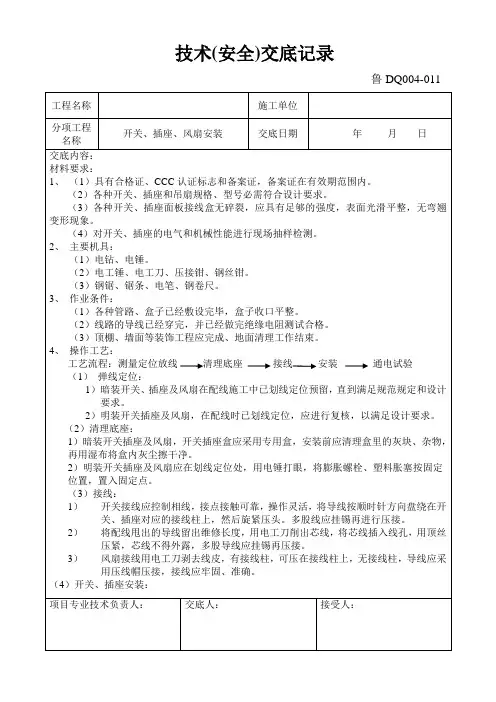

开关、插座、风扇技术交底记录
3）潮湿场所的插座、开关应防水措施，安装高度不低于1.5m。
4）同一建筑物的开关、插座应采用同种系列的产品，开关通断位置一致，接触可靠。
（2）一般项目：1）插座安装应注意不同场所应有不同的安装高度标准。2）相同型号开关及同一室内开关安装高度一致，且控制相序不错位。3）暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固。4）壁扇下侧边缘距地面高度不小于1.8m。5）同一室内安装的吊扇高度一致，且控制有序不错位。
（4）对开关、插座的电气和机械性能进行现场抽样检测。
2、主要机具：
（1）电钻、电锤。
（2）电工锤、电工刀、压接钳、钢丝钳。
（3）钢锯、锯条、电笔、钢卷尺。
3、作业条件：
（1）各种管路、盒子已经敷设完毕，盒子收口平整。
（2）线路的导线已经穿完，并已经做完绝缘电阻测试合格。
（3）顶棚、墙面等装饰工程应完成、地面清理工作结束。
（5）通电试验：
1）应反复试验通断灵活，接触可靠，将开关作开启位置同灯具一起通电试验。
2）插座安装完成后，全数用插座三相检测仪检测插座接线是否正确及漏电开关动作情况。
3）吊扇、壁扇通电试运转，扇叶无明显颤抖和异常声响。
5、质量标准：
（1）主控项目：
1）不同电压等级的开关、插座安装于同一场所，应有明显的标志。
2）住宅插座回路应单独装设漏电保护装置。
3）地平插座应采用专用插座，有保护面板，面板与地面齐平或紧贴地面，插座与盖板固定均应牢固。
4）壁扇的安装，底座平面的垂直度偏差不大于2mm，涂层完整，表面无划痕、无污染、防护罩无变形。
5）吊扇挂钩应安装牢固，吊扇挂钩的直径不应下于吊扇悬挂销钉的直径，且不得小于8mm，吊杆上下扣碗安装牢固到位。
开关安装安全技术交底模板
一、交底目的为确保开关安装过程中的安全，提高施工质量，避免事故发生，特制定本安全技术交底。
二、交底对象1. 施工单位全体施工人员2. 监理单位相关管理人员3. 施工单位技术负责人三、交底内容1. 施工准备（1）人员要求：所有参与施工的人员必须经过专业培训，取得相关操作资格证书，熟悉开关安装的相关知识和技能。
（2）材料要求：所有安装开关的材料必须符合国家标准，并有合格证明。
（3）工具要求：施工过程中需使用绝缘手套、绝缘靴、安全帽、绝缘杆等安全防护用品。
2. 施工工艺（1）开关安装前，应对开关箱进行清理，确保开关箱内部清洁、无杂物。
（2）开关安装时，应按照施工图纸的要求进行，确保开关安装位置正确、牢固。
（3）开关接线时，应使用绝缘线，确保接线正确、可靠。
（4）开关安装完成后，应进行绝缘测试，确保开关安装质量。
3. 安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、绝缘手套、绝缘靴等。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）施工区域应设置安全警示标志，防止非施工人员进入。
（4）施工过程中，严禁触摸带电设备，如需接触，必须先切断电源。
（5）施工过程中，如发现设备故障或安全隐患，应立即停止施工，并及时报告相关部门进行处理。
4. 应急处理（1）如发生触电事故，应立即切断电源，并采取相应的急救措施。
（2）如发生火灾，应立即报警，并使用灭火器等消防设施进行灭火。
四、交底时间（1）交底时间：施工前（2）交底地点：施工现场五、交底责任人1. 施工单位项目负责人2. 施工单位技术负责人3. 施工单位安全员六、交底要求1. 施工单位应组织全体施工人员进行安全技术交底，确保每位施工人员熟悉并掌握安全操作规程。
2. 施工单位应将安全技术交底内容记录在案，并定期进行复查。
3. 施工单位应加强对施工人员的安全教育培训，提高安全意识。
4. 施工单位应严格执行安全技术交底内容，确保施工安全。
七、附则本安全技术交底自发布之日起实施，如有未尽事宜，由施工单位负责解释。
开关插座安装技术交底
开关插座安装技术交底在进行开关插座安装工作之前，需要掌握一些基本的技术交底事项，包括以下几个方面：材料及工具准备•开关插座•接线盒•电线钳•扳手•螺丝刀•电缆管安装过程步骤一：准备工作在进行开关插座的安装工作之前，需要首先对安装现场进行检查，确保安全，以及电线的质量等情况。
检查完成后，即可开始准备安装所需材料和工具。
步骤二：连接电源将电缆管接好，将铜线裸露出大约2 cm，用电线钳将其固定住，然后将其插入接线盒相应的孔中，紧固螺丝。
在连接之前，需要检查电线的线节是否充分，这样可以确保稳定的电源。
步骤三：安装开关或插座将开关或插座固定在合适的位置，用螺丝固定住。
在拆卸安装过程中，不应伤害外壳露出的内部线路，避免影响使用效果。
步骤四：连接电线用电线钳将电线反复弯曲，然后将铜线插入相应的插槽中，铜线应完全插入，插头接口要尽量舒展；电线接头很好应该是白色的线接白线，黑色的线接黑线步骤五：电路测试在进行开关插座放电前，首先要进行电路测试，检查开关插座是否工作正常，这是保证安全和实用的基本保证。
使用的测试工具应为万用表，首先要检查电源的正负极是否连接正确，然后再进行开关或插座的测试。
安全事项在进行开关插座安装工作时应当注意以下几个方面的安全事项：1.在进行安装工作时，应将电源开关关闭，以保证人员和设备的安全。
2.在安装过程中，应避免操作不当，遵循正确的工作流程，以免造成损伤。
3.在进行电线接口连接操作时，应注意正确的线接口的连接方式，避免接错线路。
4.不要将带电的电线暴露在外，以免造成意外触电伤害。
5.在进行电路测试时，必须使用万用表等专业工具。
开关插座的安装流程相对简单，需要遵循正确的操作流程，注意安全事项，才能实现稳定可靠、实用的效果。

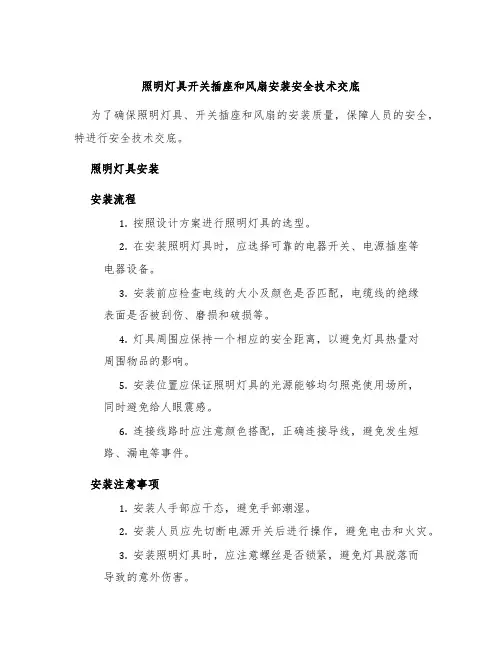

照明灯具开关插座和风扇安装安全技术交底
照明灯具开关插座和风扇安装安全技术交底为了确保照明灯具、开关插座和风扇的安装质量，保障人员的安全，特进行安全技术交底。
照明灯具安装安装流程1.按照设计方案进行照明灯具的选型。
2.在安装照明灯具时，应选择可靠的电器开关、电源插座等电器设备。
3.安装前应检查电线的大小及颜色是否匹配，电缆线的绝缘表面是否被刮伤、磨损和破损等。
4.灯具周围应保持一个相应的安全距离，以避免灯具热量对周围物品的影响。
5.安装位置应保证照明灯具的光源能够均匀照亮使用场所，同时避免给人眼震感。
6.连接线路时应注意颜色搭配，正确连接导线，避免发生短路、漏电等事件。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.安装照明灯具时，应注意螺丝是否锁紧，避免灯具脱落而导致的意外伤害。
4.安装过程中注意安全防护，防止照明灯具的玻璃或其他部件掉落，对于高处安装需要使用安全绳索等相关设备。
开关插座安装安装流程1.确定安装位置，避免与电线、燃气管道等重要设施重叠。
2.打上标记，在安装孔位置处进行打孔、铰扣。
3.将底座插到铰扣上，然后拧紧螺丝。
4.连接电线，保证接头安全可靠，颜色对应正确。
5.安装面板并拧紧螺丝。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
3.切断电源后，应使用电笔等测试工具检查线路是否带电。
4.螺丝拧紧后需进行松紧度测试，以确保插座与墙面的结合牢固。
5.插座安装后，应进行漏电保护器的测试，以确保安全可靠。
风扇安装安装流程1.按照设计方案进行风扇的选型。
2.根据安装实际需要，采用吊装、安装架、支撑杆等安装方式。
3.经过认真检查后，根据风扇前端和后端的套筒定位装配风扇。
4.连接电源，启动风扇进行试运行，确保安装牢固。
安装注意事项1.安装人手部应干态，避免手部潮湿。
2.安装人员应先切断电源开关后进行操作，避免电击和火灾。
住宅楼开关、插座、风扇安装工程技术交底
住宅楼开关、插座、风扇安装工程技术交底住宅楼开关、插座、风扇安装工程技术交底提要：照明开关插座、风扇安装:吊扇的吊钩预埋完成:电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇更多内容通告住宅楼开关、插座、风扇安装工程技术交底一.工程名称:二.分部工程:电气三.分项工程名称:开关、插座、风扇安装工程四.交底内容:1、所用材料应符合设计要求和规范规定，并应按规定取样试验，合格后方可使用。
2、开关、插座、接线盒和风扇及其附件应符合下列规定:查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志。
外观检查:开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配。
对开关、插座的电气和机械性能进行现场抽样检测。
检测规定如下:1)不同极性带电部件间的电气间隙和爬电距离不小于3mm。
2)绝缘电阻值不小于5mΩ;3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象;4)金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
对开关、插座、接线盒及其面板等塑料绝缘材料阻烯性能有异议时，按批抽样送有资质的试验室检测。
照明开关插座、风扇安装:吊扇的吊钩预埋完成:电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇。
3、插座接线应符合下列规定:单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接:单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接;单相三孔、三相四孔及三相五孔插座的接地或接零线接在上孔。
插座的接地端子不与需线端子连接。
同一场所的三相插座，接线的相序一致。
接地或接零线在插座间不串联连接。
当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于;暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全;车间及试验室的插座安装高度距地面不小于;特殊场所暗装的插座不小于;同一室内插座安装高度一致;地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
技术交底开关、插座、风扇安装
施工技术交底记录工程名称：昱峰花园11、13栋302013 □号）执行标准：建筑电气工程施工质量验收规范GB50303-2002开关、插座安装施工技术交底1、施工技术要点1）、接线盒检查清理。
用毛刷及螺钉旋具小心清理盒子内残留的水泥、灰块等杂物，使盒内干净。
同时注意检查接线盒安装位置是否合适，螺钉安装孔耳有无缺失，相邻接线盒高差是否超过等。
如出现以上现象应予以及时修整。
2）、接线①.先将盒内导线留出维修长度后剪去余线，用剥线钳剥出适宜长度，以冈収子能完全插入接线孔的长度为宜。
②.对于多联开关需分支连接的应采用安全型压接帽压接分支。
③.应注意区分相线、零线及保护接地，不得混乱。
④.开关，插座，吊扇的相线应经开关关断。
⑤.插座接线。
单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座，接线相序应一致。
3）、安装开关、插座的安装。
安装时，先将开关及插座盒预埋在墙内，将盒内导线与开关、插座的面板连接好后，将面板推入，对正安装孔，用螺钉固定牢固。
固定时应使面板端正，与墙面平齐。
应注意对面板的保护，不要划伤。
在面板安装完毕后再盖上装饰帽。
安装在潮湿场所及室外的开关、插座应为防水型。
安装在易燃装饰材料上的开关、插座与装饰材料间设置隔热阻燃制品。
交底人（签字）接受交底人（签字）1、本表一式两份：交底单位与接受交底单位各一份。
2、本表也可作总包与专业工程分包和劳务作业分包之间进行交底的记录。
施工技术交底记录工程名称：中鸿时尚新天地C、D栋302013交底单位湖南省第五工程公司中鸿时尚新天地项目部交底人职务姓名水电技术负责人王登高接受交底单位水电安装队接受交底人职务姓名水电班长周建湘交底时间2007年月日交底地址工地办公室交底分部（子分部）、分项工程名称建筑电气开关、插座安装执行标准：建筑电气工程施工质量验收规范GB50303-2002开关、插座、风扇安装施工技术交底2、施工技术要点1）、接线盒检查清理。
开关插座安全技术交底模板
一、交底目的为确保施工过程中开关插座的安装安全，预防事故发生，提高施工人员的安全意识，特进行本次安全技术交底。
二、交底内容1. 施工前准备（1）施工人员必须经过专业培训，了解开关插座安装的基本知识和操作规程。
（2）施工前，对施工现场进行安全检查，确保施工环境符合安全要求。
（3）检查开关插座材料是否合格，确认无误后方可使用。
2. 施工操作规范（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
（2）开关插座安装前，先检查线路是否完整，接线是否正确，确保无裸露电线。
（3）安装开关插座时，应确保其位置符合设计要求，固定牢固。
（4）接线时，必须按照正确的接线方式操作，不得交叉接线。
（5）安装完毕后，检查开关插座是否安装到位，功能正常。
3. 安全注意事项（1）施工过程中，严禁私自改动电路，如需改动，需报请相关管理人员批准。
（2）施工过程中，严禁触摸带电体，如需操作，必须确保断电并挂上警示牌。
（3）施工人员应时刻保持警惕，注意观察现场情况，发现安全隐患及时报告。
（4）施工结束后，清理现场，确保无遗留物。
4. 应急预案（1）如遇触电事故，立即切断电源，对伤者进行急救。
（2）如遇火灾，立即使用灭火器灭火，并拨打火警电话报警。
三、交底要求1. 施工人员必须认真学习本安全技术交底内容，确保掌握相关安全知识和操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保施工安全。
3. 施工管理人员要加强对施工现场的巡查，发现问题及时纠正。
4. 定期对施工人员进行安全技术培训，提高安全意识。
四、交底人（此处填写交底人姓名及职务）五、接受人（此处填写接受人姓名及职务）六、交底日期（此处填写交底日期）七、备注1. 本安全技术交底适用于开关插座安装施工全过程。
2. 施工过程中，如遇特殊情况，可对安全技术交底内容进行适当调整。
3. 本安全技术交底自发布之日起实施。
---通过以上模板，施工人员可以全面了解开关插座安装过程中的安全注意事项和操作规范，从而确保施工安全。
开关、插座、风扇安装技术交底
双联开关
250V-10A
只
50
3
防水单联开关
250V-10A
只
30
4
防爆开关
250V-10A
只
40
5
壁扇
250V-800W
只
16
6
吊扇
250V-1000W
只
25
7
三孔插座
250V-16A
只
110
8
五孔插座
250V-10A
只
150
9
防溅盒
86型
只
100
2、主要机具
表2 主要机具计划表
序号
名 称
规格/型号
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
室内（开关、插座、风扇安装）
接受交底范围
开关、插座、风扇安装班组
交底摘要：
开关、插座、风扇安装。
交底内容：
一、作业准备
1、材料要求
（1）实行强制认证的产品应有“CCC”标志；防爆产品有防爆标志。
（8）使用人字梯必须坚固，距梯角40～60cm处要设拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
（9）安装用的梯子应牢固可靠，梯子放置不应过陡，其与地面夹角以60°为宜。
（15）作业人员在施工前应参加相关应急预案培训，全面了解应急预案相关内容，熟悉自身职责、应急程序和现场处置措施。
（16）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
装风扇安全技术交底模板
一、交底目的为确保风扇安装施工过程中的安全，预防安全事故的发生，特制定本安全技术交底。
二、适用范围本交底适用于所有风扇的安装作业，包括但不限于家用风扇、工业风扇、中央空调送风系统中的风扇等。
三、交底内容1. 施工前的准备工作- 仔细阅读安装说明书，了解风扇的安装要求、注意事项及安全操作规程。
- 确认安装场所的安全，如地面平整、无障碍物、通风良好等。
- 检查安装工具，确保其完好无损，如扳手、螺丝刀、电钻等。
2. 安装前的安全检查- 检查风扇本身是否有损坏，如叶片、外壳、电机等。
- 检查电源线路是否完好，无破损、裸露等安全隐患。
- 检查安装位置是否牢固，如墙面、天花板等。
3. 安装过程中的安全操作- 穿着合适的服装和鞋子，佩戴安全帽、手套等防护用品。
- 使用电钻时，注意保持安全距离，防止电钻滑落造成伤害。
- 使用扳手、螺丝刀等工具时，注意不要用力过猛，以免损坏工具或造成人身伤害。
- 高处作业时，必须使用安全带，并确保安全带正确佩戴。
- 操作过程中，注意观察周围环境，防止物体掉落伤人。
4. 安装后的安全检查- 确认风扇安装牢固，无松动现象。
- 检查电源线路连接是否正确，无短路、漏电等安全隐患。
- 测试风扇运行是否正常，有无异常噪音或震动。
5. 应急处理- 如发生触电事故，立即切断电源，并采取相应急救措施。
- 如发生物体坠落事故，立即组织人员疏散，并采取相应措施防止事故扩大。
四、注意事项1. 严禁在风扇运行时进行安装、维修或清洁。
2. 严禁使用非标准配件进行安装。
3. 严禁在风扇附近堆放易燃易爆物品。
4. 严禁在风扇运行时触摸风扇叶片。
五、交底人及接受人交底人：XXX接受人：XXX六、交底日期年月日七、附件1. 风扇安装说明书2. 风扇安装图示3. 安全防护用品清单八、备注本安全技术交底仅供参考，具体操作请根据实际情况进行调整。
开关、插座、风扇安装安全技术交底
10、所有移动电具，都应在二级漏电保护开关之中，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座内。
11、各类电动工具，要管好、用好，经常清洗、注油，严禁机械带”病”运转，各类防护罩应完整无缺。
12、所有扶梯都应有防护脚、防滑绳，使用角度为60-70度为宜，严禁使用缺档、断档扶梯。
安全技术交底记录
工程名称：交底日期：年月日
交底项目
开关、插座、风扇安装
交底人（项目技术负责Fra bibliotek）内容摘要：
1、进入施工现场必须遵守公司的各项安全生产规章制度和纪律。
2、每个工人进入施工现场尚应自觉遵守项目部的安全操作规程。
3、进入现场必须戴好安全帽，扣好帽带；并正确使用个人劳动防护用品。
4、严禁操作人员在酒后进入施工现场作业。
5、未受过安全技术教育的人不得直接参加安装工作；对本工程安全操作规程不熟悉的人不能进场作业；每一分项工程开始施工前，组长必须先对组员进行安全技术交底。
6、电气设备所用保险丝的额定电流应与其负荷容量相适应。禁止用其它金属代替保险丝。
7、注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。
8、不懂电器和机械的人员，严禁使用机电设备。6、在拉设临时电源时，电线均应架空，过道处须穿管保护，不得乱拖乱拉，电线被车辗物压。
接受交底人签章：
注：①安全技术交底应按不同施工段、不同楼层和不同检验批分别作交底。②所有组员均要签字。
某住宅楼灯具、开关、插座安装技术交底
（1）、灯具内配线应符合施工验收规范的要求规定。
（2）、灯具内导线应绝缘良好，无漏电现象，灯具内配线应严禁外露，穿入灯具的导线在分支连接处不得承受额外应力和磨损，多股软线的端头须盘圈、挂锡。灯具内的导线不应过于靠近热源，并应采取措施。
（3）、使用螺口灯头时，相线必须压在中心接点的端子上。
10、灯具组装
拧下吊灯座和吊线盒盖，将吊线盒底与塑料台固定牢，把软线分别穿过灯座盒、吊线盒盖的孔洞，然后打好保险扣，防止灯座和吊线合螺丝承受拉力。把火线接在灯座上与中心触点的接线桩上，并紧好灯座螺口及中心触点的固定螺丝，防止松动，再将灯座盖拧好准备到现场安装。
11、灯具安装
把灯位盒内导线由塑料台穿线孔穿入吊线盒内，分别与底座穿线孔邻近的接线桩上连接，应把相线，接在于灯座中心触点相连接的接线桩上，把零线接在与灯座螺口触点相连接的桩头上。导线接好后用木螺丝把塑料台（连同灯具）固定在灯位盒上。
质量通病及防治
（1）、软线吊链灯保险扣不起作用。
（2）、吊链荧光灯双链出现梯形。应在予埋灯位合时先测好灯具固定吊链的距离。
（3）、吊链荧光灯导线不通过吊链编花。使用花线时，因线径较粗，编花不方便，应用塑料软线，叉编在吊链中。
（4）、成套吊链荧光灯吊链处不应出现导线接头。应使用整根导线。
（5）、成套吊链荧光灯一侧，用木砖固定灯具，木台用一根木螺丝固定，造成灯具脱落。应该两根木螺丝固定灯具木台。
6、按安装地点选择灯具
照明灯具的选择应按设计图纸指定的型号进行。
7、照明装置塑料台的安装
安装塑料台前，应检查导线回路各种线头是否正确，选用的塑料台是否合适。塑料台不需钻孔可直接固定灯具。固定直径100mm及以上的塑料台的螺丝不能少于二根；塑料台直径在75mm及以下时，可用一根螺栓固定。塑料台安装应牢固，紧贴建筑物表面无缝隙。安装塑料台时，不应把导线压在塑料台的边缘上。混凝土屋面暗配线路，灯具塑料台应固定在灯位盒的缩口盖上。安装在铁制灯位盒上的塑料台，应用机械螺栓固定。混凝土屋面明配线路，应予埋木砖或钻洞，用木螺栓或塑料胀管固定塑料台。暗配灯位盒，在塑料台安装前，应检查盒周围的灰情况，灯位盒周围不应有孔洞，应一线一孔。
建筑工程电器开关、插座安装工程技术交底 (一)
建筑工程电器开关、插座安装工程技术交底(一)建筑工程电器开关、插座安装工程技术交底一、开关、插座的种类与规格1. 开关：单控、双控、三联、四联，电源开关、旁路开关等；2. 插座：常规的五孔插座、USB插座、电话线插座等；3. 规格：根据用电负荷决定，起始负荷、极限负荷、工作负荷等。
二、开关、插座的安装位置1. 客厅：主电源开关，电视、空调、烟灰缸准备插座等；2. 卧室：床头、书桌两侧各一个插座，灯光开关等；3. 厨房：烤箱、燃气灶、油烟机等用电设备插座，照明开关等；4. 卫生间：抽风机、热水器插座，灯光开关等；5. 其他房间和区域：根据电器使用需求设置插座和开关。
三、开关、插座的安装高度1. 开关：通常安装高度为1.4米左右，床头开关安装高度可适当提高到1.5米左右；2. 插座：安装高度一般为30-40厘米左右，烤箱、微波炉等超大型电器插座可稍微提高到50厘米左右。
四、开关、插座的线路布置1. 墙面开槽：安装前必须对墙面开槽，将电器线路与孔内电线连接；2. 保护管套：对于线路穿过混凝土、石材等材质的墙面或者地面，必须采用PVC保护管进行保护；3. 接线：在连接电器时必须留意电线的颜色标记，一般来说火线为红色，零线为蓝色，地线为黄绿色。
五、开关、插座的功率容量1. 开关：分为2A、5A、10A、16A等不同容量，需要根据用电设备功率进行选择，如电视机、空调、热水器、烤箱等需要选择高容量开关；2. 插座：首先需要和开关匹配，其次需要根据插拔设备的功率和容量进行选择。
例如电吹风、洗手台、电热水壶这些小功率电器不用选择高功率插座。
六、开关、插座的安装注意事项1. 开关、插座安装前应检查线路是否正常；2. 开关插座应与墙面平行，不能倾斜；3. 插座接口应与墙面贴合，不能存在缝隙；4. 电线接头要注意使用绝缘胶带进行绝缘处理。
在进行建筑工程电器开关、插座安装工程技术交底时，不仅需要讲解以上的规格、位置、安装高度、线路布置、功率容量、安装注意事项等基本要点，还要重点讲解如何把握现场变化、增改点的重要性，如何考虑将来的电器扩容和还有安全方面的相关知识等。
开关、插座风扇安装安全技术交底
安全技术交底
损坏的盒子已换掉。
用錾子轻轻地将盒内残存的灰块剔掉，同时将其他杂物一并清出盒外，再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理干净。
（2）接线
1）开关接线规定：电器、灯具的相线应经开关控制。
开关接线时，应将盒内导线理顺，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。
2）插座按线规定：
○1单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。
单相三孔及三相四孔的接地或接零线均应在上方。
单相三孔及三相四孔的接线图
○2交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。
（3）开关、插座安装
1）暗装
○1按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内，对正盒眼，用机螺丝固定牢固。
固定时要使面板端正，井与墙面平齐。
○2面板安装孔上有装饰帽的应一并装好。
2）明装
○1先将从盒内甩出的导线由塑料台的出线孔中穿出，再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。
○2塑料台固定后，将甩出的相线、地（零）线按各自的位置从开关、插座的线孔。
开关、插座、风扇安装安全技术交底
建设工程名称
交底日期
年月日
单位工程名称
记录人
（安装施工员）
交底人
（项目专业技术负责人）
接受交底班组
（电气班组长）
参加单位
单位代表
（安装专业监理师）
/
/
/
/
交底内容：
开关、插座、风扇安装
1、插座接线应符合下列施工规范的规定：
①单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；
2、照明开关安装应符合下列施工规范的规定：
①同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活、接触可靠；
②相线经开关控制；民用住宅无软线引至床边的床头开关；③开关安装位置便于操作，开关边缘距门框边缘的距离0.15~0.2m，开关距地面高度1.3m；拉线开关距地面高度2~3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下；④相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm；⑤暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
②单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致；
③接地（PE）或接零（PEN）线在插座间不串联连接。
2、插座安装应符合下列施工规范的规定：
①当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；②暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；③车间及试（实）验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座不小于0.15m；同一室内插座安装高度一致；④地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠；②吊扇扇叶距地面高度不小于2.5m；③吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；④吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全紧固；
开关插座安装工程技术交底
开关、插座安装分项工程质量技术交底卡GD2301003交底内容清理→接线→安装→通电试运行四、操作工艺（一）清理用錾子轻轻地将盒内残余灰块剔掉,同时将其她杂物一并清出盒外,再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
（二）接线1、开关接线要求:电器、灯其相线应经开关控制。
开关接线时,应将盒内导线理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。
2、插座按线要求:（1）单相两孔插座有横装和竖装两种。
横装时,面对插座右极接相线,左极接零线; 竖装时,面对插座上极接相线,下极接零线。
（2）单相三孔及三相四孔接地或接零线均应在上方,如图5-24所表示:（3）交、直流或不一样电压插座安装在同一场所时,应有显著区分,且其插头与插座配套,均不能相互代用。
3、接线:先将盒内甩出导线留出维修长度(15～20cm)削去绝缘层,注意不要碰伤线芯, 如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应接线柱上,然后旋紧压头。
如开关、插座内为插接端子,将线芯折回头插人圆孔接线端子内(孔径许可压双线时),再用顶丝将其压紧,注意线芯不得外露。
4、接线时应尤其注意:为了确保安全和使用功效,在配电回路中多种导线连接,均不得在开关、插座端子处以套接压线方法连接其她支路。
（三）开关、插座安装1、开关安装要求。
（1）安装在同一建筑物、构筑物内开关,宜采取同一系列产品; 开关位置应与灯位相对应;同一单位工程其跷板开关开、关方向应一致,且操作灵活,接触可靠。
（2）开关安装位置应便于操作,开关边缘距门框距离为0.15～0.2m; 若设计无特殊要求,扳把开关下底距地面高度为 1.3m; 拉线开关距地面高度为2～3m,且拉线出口应垂直向下。
（3）并列安装拉线开关相邻间距不应小于20mm。
（4）相线应经开关控制; 民用住宅严禁装设床头开关。
（5）为了安全和使用方便,任何场所窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅楼开关插座风扇安装工程技术交底
住宅楼开关、插座、风扇安装工程技术交底
一.工程名称:
二.分部工程:电气
三.分项工程名称:开关、插座、风扇安装工程
四.交底内容:
1、所用材料应符合设计要求和规范规定，并应按规定取样试验，合格后方可使用。
2、开关、插座、接线盒和风扇及其附件应符合下列规定:
(1)查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志。
(2)外观检查:开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配。
(3)对开关、插座的电气和机械性能进行现场抽样检测。
检测规定如下:
1)不同极性带电部件间的电气间隙和爬电距离不小于3mm。
2)绝缘电阻值不小于5MΩ;
3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象;
4)金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
(4)对开关、插座、接线盒及其面板等塑料绝缘材料阻烯性能有异议时，按批抽样送有资质的试验室检测。
(5)照明开关插座、风扇安装:吊扇的吊钩预埋完成:电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇。
3、插座接线应符合下列规定:
(1)单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接:单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接;
(2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。
插座的接地端子不与需线端子连接。
同一场所的三相插座，接线的相序一致。
(3)接地(PE)或接零(PEN)线在插座间不串联连接。
(4)当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m;
(5)暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全;
(6)车间及试(实)验室的插座安装高度距地面不小于0.3m;特殊场所暗装的插座不小于0.15m;同一室内插座安装高度一致;
(7)地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
4、照明开关安装应符合下列规定:
(1)同一建筑物、构筑物的开关采用同一批的产品，开关的通断位置一致，操作灵活、接触可靠;
(2)相线经开关控制;民用住宅无软线引至床边的床头开关。
(3)开关安装位置便于操作，开关边缘距门框边缘的距离0.15~0.2m，开关距地面高度1.3m;接线开关距地面高度2-3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下;
(4)相同型呈并列安装在同一室内开关安装高度一致，且控制有序不错位。
并列安装的拉线开关的相邻间距不小于20mm;
(5)暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
5、吊扇安装应符合下列规定:
(1)吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm，有防振橡胶垫，挂销的防松零件齐全、可靠。
(2)吊扇扇叶距地面高度不小于2.5m;
(3)吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全;
(4)吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全坚固;
(5)吊扇接线正确，当运转时扇叶无明显颤动和异常声响。
(6)涂层完整，表面无划痕、无污染，吊杆上下扣碗安装牢固到位;
(7)同一室内并列安装的吊扇开关高度一致，且控制有序不错位。
6、壁扇安装应符合下列规定:
(1)壁扇低座采用尼龙塞或膨胀螺栓固定;尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。
固定牢固可靠;
(2)壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。
(3)壁扇下侧边缘距地面高度不小于1.8m;
(4)涂层完整，表面无划痕、无污染，防护罩无变。
7、安装完成后应按规定做检查，试验并应签证齐全。
技术负责人:交底人:接受人:
感谢您的阅读！。
