可控硅恒压调光电源
dali调光跟可控硅调光
dali调光跟可控硅调光【原创版3篇】目录（篇1）1.引言2.Dali调光与可控硅调光的概念和原理3.Dali调光的特点和优势4.可控硅调光的特点和优势5.结论正文（篇1）一、引言在照明控制领域，Dali调光和可控硅调光是两种常见的调光方式。
本文将介绍这两种调光方式的原理、特点和优劣势，以便读者更好地了解和选择合适的调光方案。
二、Dali调光与可控硅调光的概念和原理1.Dali调光：Dali调光是基于数字信号处理的调光方式，通过控制电压或电流的占空比来实现灯具亮度的调节。
Dali调光的优点是具有较高的稳定性和可靠性，缺点是价格较高。
2.可控硅调光：可控硅调光是通过控制电流的波形来调节灯具亮度，具有较高的效率和成本较低的优点。
但是可控硅调光在低亮度下可能会出现闪烁现象。
三、Dali调光的特点和优势1.高稳定性：Dali调光具有较高的稳定性和可靠性，能够实现精确的亮度控制。
2.高精度：Dali调光的精度较高，能够实现灯具亮度的精细调节。
3.兼容性好：Dali调光具有良好的兼容性，能够与其他智能家居系统无缝对接。
4.价格较高：由于Dali调光的技术难度较大，价格相对较高。
四、可控硅调光的特点和优势1.高效率：可控硅调光具有较高的效率，能够节省能源。
2.成本较低：可控硅调光的成本较低，适合大规模应用。
3.易于实现：可控硅调光的技术成熟，易于实现。
4.存在闪烁现象：可控硅调光在低亮度下可能会出现闪烁现象，影响舒适度。
五、结论Dali调光和可控硅调光各有优缺点，在实际应用中需要根据具体场景和需求进行选择。
Dali调光具有高稳定性和高精度等优点，但价格较高；可控硅调光具有高效率和成本较低的优点，但在低亮度下可能出现闪烁现象。
目录（篇2）1.引言2.Dali调光与可控硅调光的概念3.Dali调光的特点4.可控硅调光的特点5.结论正文（篇2）一、引言在照明控制领域，Dali调光和可控硅调光是两种常见的调光方式。
本文将介绍这两种调光方式的原理和特点，以及它们在实际应用中的优缺点。
led可控硅调光电源方案
led可控硅调光电源方案随着LED照明技术的迅猛发展和广泛应用，人们对于照明系统的需求也越来越高。
为了满足不同场景下的照明需求，LED可控硅调光电源方案应运而生。
本文将介绍LED可控硅调光电源的原理及其应用。
一、LED可控硅调光电源的原理LED可控硅调光电源是通过控制可控硅器件的导通角度来实现对LED灯光亮度的调节。
可控硅器件是一种电子器件，通过控制其工作角度可以调整电流的大小，从而达到调节LED亮度的目的。
该电源方案设计如下：1.输入电源：输入电源通常为交流220V电源，通过整流电路和滤波电路将交流电转换为直流电。
2.恒流源：为了保证LED的安全工作，可控硅调光电源采用恒流源来控制LED的电流。
恒流源通常由电流控制芯片和电流采样电阻构成，通过反馈控制实现对电流的稳定控制。
3.可控硅器件：可控硅器件是实现调光功能的核心部件。
通过对可控硅的触发角度进行控制，可以调节LED的亮度。
触发角度越小，导通的时间越短，LED的亮度越低；触发角度越大，导通的时间越长，LED的亮度越高。
4.调光控制器：调光控制器是控制可控硅器件的触发角度的主要设备。
通过调节调光控制器的输出信号，可以改变可控硅器件的导通角度，从而实现对LED亮度的调节。
二、LED可控硅调光电源的应用1.室内照明：LED可控硅调光电源广泛应用于室内照明领域。
通过调节LED的亮度，可以满足不同场景下的照明需求。
例如，在会议室中，可以通过调光功能将灯光调到适宜的亮度，使与会人员更加舒适；在影院中，可以通过调光功能调节灯光亮度，为观众提供更好的观影体验。
2.商业照明：商业场所的照明环境对于商品的展示也具有重要影响。
通过LED可控硅调光电源，可以精确调节灯光亮度，使得商品在最佳光照条件下展示，提升商品形象和吸引力。
3.户外照明：户外照明一直是城市规划中的重要组成部分。
通过LED可控硅调光电源，可以根据不同时间段的需求，调节路灯的亮度。
例如，在夜间人流量少的时候，可以将路灯的亮度降低，以节省能源；在需要照明的重要时刻，可以将路灯的亮度增加，提供更好的照明效果。
0-10VPWM信号调光电源

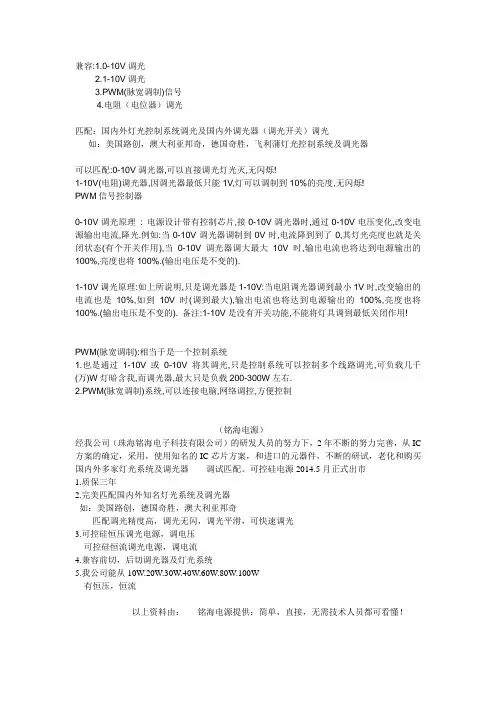

兼容:1.0-10V调光2.1-10V调光3.PWM(脉宽调制)信号4.电阻（电位器）调光匹配：国内外灯光控制系统调光及国内外调光器（调光开关）调光如：美国路创，澳大利亚邦奇，德国奇胜，飞利蒲灯光控制系统及调光器可以匹配:0-10V调光器,可以直接调光灯光灭,无闪烁!1-10V(电阻)调光器,因调光器最低只能1V,灯可以调制到10%的亮度,无闪烁!PWM信号控制器0-10V调光原理: 电源设计带有控制芯片,接0-10V调光器时,通过0-10V电压变化,改变电源输出电流,降光.例如:当0-10V调光器调制到0V时,电流降到到了0,其灯光亮度也就是关闭状态(有个开关作用),当0-10V调光器调大最大10V时,输出电流也将达到电源输出的100%,亮度也将100%.(输出电压是不变的).1-10V调光原理:如上所说明,只是调光器是1-10V:当电阻调光器调到最小1V时,改变输出的电流也是10%,如到10V时(调到最大),输出电流也将达到电源输出的100%,亮度也将100%.(输出电压是不变的). 备注:1-10V是没有开关功能,不能将灯具调到最低关闭作用!PWM(脉宽调制):相当于是一个控制系统1.也是通过1-10V 或0-10V将其调光,只是控制系统可以控制多个线路调光,可负载几千(万)W灯暗含我,而调光器,最大只是负载200-300W左右.2.PWM(脉宽调制)系统,可以连接电脑,网络调控,方便控制（铭海电源）经我公司（珠海铭海电子科技有限公司）的研发人员的努力下，2年不断的努力完善，从IC 方案的确定，采用，使用知名的IC芯片方案，和进口的元器件，不断的研试，老化和购买国内外多家灯光系统及调光器------调试匹配。
可控硅电源2014.5月正式出市1.质保三年2.完美匹配国内外知名灯光系统及调光器如：美国路创，德国奇胜，澳大利亚邦奇匹配调光精度高，调光无闪，调光平滑，可快速调光3.可控硅恒压调光电源，调电压可控硅恒流调光电源，调电流4.兼容前切，后切调光器及灯光系统5.我公司能从10W.20W.30W.40W.60W.80W.100W有恒压，恒流以上资料由：铭海电源提供：简单，直接，无需技术人员都可看懂！。
可控硅功率调节器工作原理
可控硅功率调节器工作原理可控硅功率调节器是一种电子元件，也是电源电路中应用最广泛的一种电子器件。
其主要功用就是在给定范围内调控交流电的电压和电流，从而实现交流电的调节和控制。
下面，我们将从工作原理的角度来阐述可控硅功率调节器的作用。
一、硅控整流器的基本结构可控硅功率调节器包括一个电源电路、一个电感滤波器、一个可控硅电路和一个负载。
其中，电源电路的作用就是将交流电转换成本系统所需的高压直流电。
由于直接使用交流电供电会出现波动大、效果不稳定等问题，所以我们需要通过电感滤波器将交流信号过滤成为平稳的直流信号。
可控硅电路则是本系统的核心，它通过改变电路的导通角度，直接控制电路的输出电压和电流，以达到调节的效果。
负载则是连接可控硅电路和输出端的电子元件，它的作用是将电流和电压输入到负载中，完成所需的功效。
二、可控硅功率调节器的工作原理可控硅功率调节器的工作原理可以概括为：当电源电路将交流电转换成为直流电后，平滑后的直流电将输入到可控硅电路中。
在可控硅电路接收到直流电输入的同时，会开始计算控制电路，并根据计算得出的结果，调节可控硅电路的导通角度。
当可控硅电路的导通角度发生变化时，输入到负载的电流和电压也会发生相应的变化，从而达到对电压和电流的调控效果。
在可控硅电路的工作过程中，我们主要需要控制的就是可控硅的导通角度，也就是功率的调试比例。
当可控硅获得控制信号并开始导通时，将产生一个短脉冲，其持续时间与可控硅的导通角度成反比。
这样做的目的是为了调整电源电路中的电压和电流，从而达到与负载匹配的效果。
总而言之，可控硅功率调节器工作原理简单而有效。
通过精准的电路调试和合适的控制策略，可以实现对电压和电流的精确调节，打造出更为灵活和实用的电源电路。
在我们的日常生活和工业生产中，可控硅功率调节器的使用率逐年攀升，并取得了越来越好的应用效果。
可控硅调压电路图

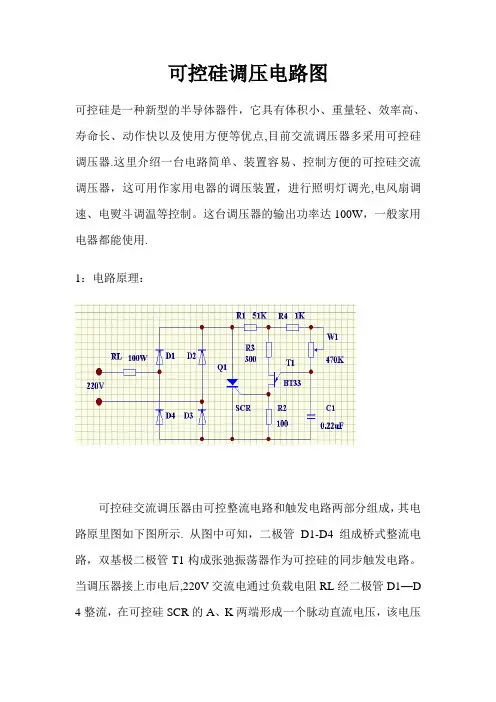

可控硅调压电路图可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点,目前交流调压器多采用可控硅调压器.这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光,电风扇调速、电熨斗调温等控制。
这台调压器的输出功率达100W，一般家用电器都能使用.1：电路原理：可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示. 从图中可知，二极管D1-D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。
当调压器接上市电后,220V交流电通过负载电阻RL经二极管D1—D 4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时,整流电压通过R4、W1对电容C充电.当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b 1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通.可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作.当交流电通过零点时,可控硅自关断.当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114—1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外,其佘的都用功率为1/8W的碳膜电阻。
D1-D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。
SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件,如国产3CT系例。
可控硅应用调光原理介绍
可控硅应用调光原理介绍Ⅰ. 调光原理介绍：1. 典型的可控硅调光器原理（据说是市面 90%的调光器原理）：其基本原理陈述如下：当 220VAC 电压加可控硅 U1 两端时，由于 R2,R,C3，组成的 RC 充电电路有一个充电时间，电容上的电压是从 0V 开始充电的，并且可控硅 U1 的驱动极串联有一个 DIAC（双向触发二极管，一般是 30V 左右），因此可控硅可靠截止，此时 C3 上的电压慢慢上升，上升到30V 时，DIAC 触发导通，U1 驱动极导通，可控硅可靠导通，那么此时可控硅两端的电压瞬间变为零，C3 通过 R,R2 迅速放电，当 C3 电压跌落到 30V 以下时 DIAC 截止，那么可控硅如果通过的电流大于其保持电流，U1 继续导通，这个是可控硅基本特性，如果低于保持电流将会截止，那么下一个周期重复上门的讲述；其中非常关键的参数有：A.可控硅的保持电流，目前市面上的一般是 7MA 到 75MA（驱动电流则是 7MA 到 100MA）,导通后可控硅回路的电流必须要大于这个值才能导通，否则会关断；B.RC 充电回路，我们知道，C 这个值一般是定死的，那么相位是如何调节的呢，就是通过调R，R 越大充电时间越长，那么导通时间也越长，那么导通角度也会变得越大，反之导通角度越小。
目前市面上的可控硅一般可以将相位角调节到 120 度，也就是说可以将 180 度的正弦波切掉 120 度角，只剩下 60 度角波形通过；2.可控硅带不同负载的情形：当可控硅能正常运行的时候，负载不同回路会有什么不同表现呢？FILTER/电容//电阻/RDAMPER串联负载，回路电流受到RDAMPER 和 FILTER 电感阻尼，电流被大大降低，由于有电感的存在，电流先上升后才降落，这种电路就是 SSL2101 的实际使用电路模型，实测波形如右图所示；下面重点讲述关键参数设计方法，主PWM 部分为普通的单级PFC 电气结构，类似于 FAN7527,工作在 DCM 模式，能够实现功率因数，与一般电源控制芯片很大的不同的地方，芯片集成了三个很重要的控制部分：可控硅电流回路保持电路设计；DAMPER 回路设计；线性调光系统设计；1. 保持回路设计：保持回路电路部分如下主要由 RSBLEED,RWBLEED,WEAK BLEEDER CONTROL 电路组成，WEAK BLEEDER 回路的主要任务是检测整个回路电流，如果电流少于一定值（也就是根据可控硅设定的保持电流大小而定），RWBLEED 导通，开始拉电流保持可控硅导通，具体工作时序可以参看如下图：四个阶段分析：T1 阶段，由于可控硅没有导通，也就是切相阶段，STRONG BLEEDER ON TIME,开始拉电流；T2 阶段，由于可控硅导通，TRIAC ON TIME,这个阶段只要回路里面的电流大于设定值，那么STRONG BLEEDER&WEAK BLEEDER 是关断的；T3 阶段，可控硅仍然导通，但是如果回路里面的电流少于设定值，WEAK BLEEDER ON TIME,继续保持可控硅导通；T4 阶段，可控硅导通，但是一旦 STRONG BLEEDER 侦测到输入电压低于 54V，由于 WEAKBLEEDER 电阻太大（一般为 20K 以上），那么 STRONG BLEEDER（一般为 4K 以内）开始拉电流，继续保证可控硅导通2. DAMPER 回路设计为什么要用 RDAMPER 电阻，RDAMPER 电阻不仅可以抗击回路开通瞬间的冲击电流，还可以防止回路中 CBUFFER 电容充电过快而可控硅意外截止，导致不断重启，但是 CBUFFER选取也有要求，必须折中，先参考如下波形图：A. CBUFFER 电容太小，会导致开通瞬间电容很快充电，然而后面的PWM 还没有建立，直接导致可控硅保持电流不够，从而导致可控硅关断，就出现上面的左边波形，不断关断重启现象；B. CBUFFER 电容是不是越大越好呢，不，电容越大，导致电容上存储的能量越多，就会导致下半个切相波形到来之前，CBUFFER 电容放电不及时，电容上存在一定电压，从而导致可控硅不能正常切相；所以 CBUFFER 电容的大小是要根据实际情况而定，由经验值定最佳；那么 RDAMPER 电阻是不是随意选取呢？不A. 大的RDAMPER 会导致两个不好的结果-低效率：大电阻导致消耗在电阻上的功率过大，整机效率偏低；-闪烁：大电阻导致回路充电电流过小，保持电流不够，从而产生闪烁；B．小的RDAMPER 会导致两个不好的结果-大的冲击电流；-环路的震荡，不断重启，见上图；所以RDAMPER 的取值要考虑到功耗和环路的稳定性折中。
可控硅交流调压器的工作原理及其相关应用
可控硅交流调压器的工作原理及其相关应用基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。
工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。
这台调压器的输出功率达100W，一般家用电器都能使用。
1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。
可控硅调光电源原理
可控硅调光电源原理
可控硅调光电源是一种常用的电源控制器，用于调节和控制灯光的亮度。
其工作原理可以分为两个方面：可控硅调光原理和电源控制原理。
可控硅调光原理是通过改变可控硅的导通角度，从而改变电源输出电压的大小，从而控制灯光的亮度。
可控硅是一种电子元件，具有可变的电阻特性。
在正半个电压周期内，当信号控制电压高于可控硅的导通电压，可控硅将导通，电源正向电流通过灯光被点亮，灯光亮度增加。
反之，当信号控制电压低于可控硅的导通电压，可控硅关闭，灯光熄灭。
电源控制原理是通过控制电源输出电压的大小，从而控制可控硅的导通角度，进而控制灯光的亮度。
通过使用电路控制器，可以调节可控硅的导通电压，进而改变电源输出电压的大小。
通常通过变压器和控制电路实现电源输出的调节，控制电路可以根据用户的需要，调整灯光的亮度。
综上所述，可控硅调光电源的工作原理是通过控制可控硅的导通角度，改变电源输出电压的大小，从而控制灯光的亮度。
电源控制器通过控制电源输出电压的大小实现灯光亮度的调节。
可控硅调光模块原理
可控硅调光模块原理嗨，朋友们！今天咱们来唠唠可控硅调光模块这个超酷的东西。
你有没有想过，家里那些可以调节亮度的灯到底是怎么做到的呢？嘿嘿，这就不得不提到可控硅调光模块啦。
我有个朋友，他是个超级科技迷。
有一次我们去他家，他就特兴奋地给我展示他新换的那种可以调光的灯。
他一边摆弄着灯的亮度调节开关，一边眼睛放光地说：“你看，这多神奇，就这么轻轻一转，灯就忽明忽暗的，就像魔法一样！”我当时就特别好奇，这背后到底是什么原理呢。
后来我就自己去研究了一下，发现原来是可控硅调光模块在起作用呢。
那可控硅调光模块到底是个啥呢？简单来说，可控硅就像是一个超级聪明的小门卫。
它是一种半导体器件，就好比是一个有着特殊技能的小士兵。
这个小士兵可以控制电流的通过量，你想啊，电流就像一群小蚂蚁，可控硅呢，就能决定让多少小蚂蚁通过。
咱们来想象一下这样一个场景。
假如电流是一群调皮的孩子，正朝着一个游乐园（那就是我们的灯啦）跑去。
可控硅调光模块就像是游乐园门口的管理员。
在正常情况下，所有的孩子都能欢快地跑进去玩，灯就很亮。
可是呢，当我们想要调暗灯光的时候，这个管理员就开始发挥作用了。
他会拦住一部分孩子，只让一部分孩子进入游乐园，这样灯得到的电流就少了，自然就暗下来了。
从技术角度来讲，可控硅调光模块是利用了可控硅的导通特性来实现调光的。
可控硅有三个电极，就像它有三只手一样。
当我们给它施加一定的信号时，它就会开始工作。
这个信号就像是一个命令，告诉可控硅：“嘿，兄弟，开始控制电流啦！”我还和另一个懂电子技术的小伙伴聊过这个事儿。
他跟我说：“你可别小看这个可控硅调光模块，这里面的门道可多着呢！”他接着给我解释说，可控硅调光模块是通过改变可控硅的导通角来控制电流的。
这导通角是什么呢？就好比是一扇门打开的角度。
如果门完全打开，那电流就可以大量地通过，灯就最亮；要是门只开了一点点，只有少量的电流能过去，灯就暗了。
而且哦，这个可控硅调光模块在不同的电路中也有不同的表现。
led可控硅调光电源方案
LED可控硅调光电源方案引言LED（Light Emitting Diode，发光二极管）作为一种新型的照明产品，具有节能、寿命长、环保等特点，被广泛应用于各个领域。
而LED灯光的调光功能对于满足不同照明需求和创造不同灯光效果至关重要。
在LED调光中，可控硅是一种常用的调光方式，其通过控制管的导通角度来实现光源的亮度调节。
本文将介绍一种基于可控硅的LED调光电源方案。
方案概述本方案采用可控硅调光电源，通过调节可控硅的导通角度，实现对LED灯光的亮度调节。
该方案具有成本低、调光效果好和适用范围广的特点，适用于各种场景的LED调光需求。
方案设计硬件设计本方案的硬件主要由以下几个部分组成：1.可控硅模块：负责控制LED灯光的亮度调节。
可控硅模块通常由可控硅、电阻、电容和变压器等元器件组成。
2.控制电路：负责产生可控硅的触发信号，控制可控硅的导通角度。
控制电路通常由微控制器、触发电路和调光电路等组成。
3.LED灯光模块：负责提供照明效果的LED光源。
LED灯光模块通常由多个LED灯珠和驱动电路组成。
4.电源模块：负责为整个系统提供稳定的电源电压。
软件设计本方案的软件主要由以下几个部分组成：1.可控硅控制算法：负责根据输入的亮度调节信号生成可控硅的触发信号。
可通过调整触发信号的宽度和频率来实现对可控硅的实时控制。
2.亮度调节算法：负责将用户设定的0-100%的亮度值转换成对应的触发信号。
3.输入输出处理：负责处理用户的亮度调节指令，比如通过按键、旋钮或无线通信等方式输入亮度调节信号，同时将亮度调节信号输出给可控硅模块。
方案实施根据以上的设计方案，可控硅调光电源的实施步骤如下：1.硬件连接：将可控硅模块、控制电路、LED灯光模块和电源模块按照设计要求连接在一起，并进行相应的电气接地处理。
2.软件开发：根据方案设计中的软件需求，进行相应的软件开发工作。
首先编写可控硅控制算法，然后实现亮度调节算法和输入输出处理。
可控硅调光原理
可控硅调光原理引言可控硅调光是一种常见的调光技术，广泛应用于家庭、商业以及工业领域。
本文将深入探讨可控硅调光原理，包括其工作原理、优势和应用场景等。
可控硅调光的工作原理可控硅调光通过改变导通角来控制电灯的亮度。
其具体工作原理如下：1.当可控硅接收到控制信号时，通过调整触发脉冲的时间点来改变电流的导通时间，从而控制电灯的亮度。
2.可控硅的控制信号一般为脉冲宽度调制（PWM）信号，即通过调整脉冲的宽度来控制亮度的变化。
3.当调光器输出的PWM信号的宽度为0时，电流无法通过可控硅，电灯处于关闭状态；当PWM信号的宽度为100%时，电流可以完全通过可控硅，电灯处于最大亮度状态。
4.调光器可以通过调整脉冲的宽度，实现电灯的不同时刻、不同亮度的控制。
可控硅调光的优势可控硅调光具有以下优势：1.高效节能：相比传统的调光方式，可控硅调光技术能够更加精确地控制亮度，从而减少能量的浪费。
通过调整灯光亮度，可以根据不同需求来平衡照明效果和能耗。
2.响应速度快：可控硅调光器的响应速度非常快，一般可以在微秒级别进行响应。
这使得可控硅调光在需要快速调整亮度的场景中非常适用，如舞台灯光控制等。
3.调光范围广：可控硅调光技术可以实现从关闭到最大亮度的无级调光，非常适用于不同需求下的灯光控制。
4.寿命长：可控硅调光器由电子元件组成，没有机械部件，因此寿命相对较长，可靠性高。
可控硅调光的应用场景可控硅调光技术在各个领域都有广泛的应用，下面列举了几个常见的应用场景：1.家庭照明：可控硅调光可以为家庭照明提供灵活的亮度调节，根据不同需求创造出温馨、舒适的照明环境。
2.商业照明：商业场所需要根据不同活动如展示、会议等调整照明亮度，可控硅调光技术可以满足这些需求，提供合适的照明效果。
3.舞台灯光控制：舞台灯光需要精确的亮度和颜色调控，在舞台表演、演唱会等场合中，可控硅调光技术是非常常用的选择。
4.工业照明：工厂、仓库等工业场所需要高强度的照明，并在需要时进行调光。
可控硅调光电源
LED可控硅调光电源市场目前分为：LED可控硅恒压调光电源，LED可控硅恒流调光电源1.简单概述：理想的是：LED可控硅恒压调光电源：调电压，电流随着降由于LED的特性，电压降的同时，电流也会随着降LED可控硅恒流调光电源：调电流，电压随着降由于LED的特性，电压降的同时，电流也会随着降调光平滑，均匀，精确度高，无闪烁，可控性更强不理想的是：LED可控硅调光电源，市面上有一些技术不成熟的，如：可控硅恒压调光电源，也是调电流基本就是可控硅恒流调光电源原理但这样有一个不好问题就容易出现，如LED可控硅恒压电流，调电流，电压是会随着降，但降的精确度不高，这样调的时候，当负载达不到50%，，或调光到10%以下，测试电源数值AC，DC电压跳的频率高，这样接灯容易闪烁.2.LED可控硅调光电源，匹配功能，性能是否够强如是否能匹配市面上目前比较好的调光器，或者灯光系统市面有：美国路创，澳大利邦奇系统，德国奇胜灯光系统，还有国知名的灯光系统1.很多技术不成熟，所购电子元器件，IC匹配出来的方案，很多都不能同时兼容多个系统兼容多个系统还有性能问题，是否完美匹配，调出理想的光效，是否达到100%无闪，无声，调光平滑，均匀，快调，慢调等各各问题2.市面上很多LED可控硅调光电源，不能同时兼容前沿，后沿调光器技术成熟的：兼容前沿（前切）和后沿（后切）调光器3.LED可控硅调光电源目前的W数都做的不大截止2014.5月目前市场上能找到的，最大只能做到80W.100W技术不成熟的，目前只能做恒流，不能做恒压的，且W数只能做到50W以下（铭海电源）经我公司（铭海电源）的研发人员的努力下，2年不断的努力完善，从IC方案的确定，采用，使用知名的IC芯片方案，和进口的元器件，不断的研试，老化和购买国内外多家灯光系统及调光器------调试匹配。
可控硅电源2014.5月正式出市1.质保三年2.完美匹配国内外知名灯光系统及调光器如：美国路创，德国奇胜，澳大利亚邦奇匹配调光精度高，调光无闪，调光平滑，可快速调光3.可控硅恒压调光电源，调电压可控硅恒流调光电源，调电流4.兼容前切，后切调光器及灯光系统5.我公司能从10W.20W.30W.40W.60W.80W.100W有恒压，恒流以上资料由：铭海电源提供：简单，直接，无需技术人员都可看懂！。
stc单片机的可控硅调压调光程序
STC单片机是一种常用的嵌入式微控制器，具有性能稳定、扩展性强等特点。
在实际的控制系统中，可控硅是一种重要的电器元件，常用于调光、调压等场合。
本文将介绍如何利用STC单片机编写可控硅调压调光程序，以实现对灯光亮度和电压的精确控制。
一、可控硅调压调光原理1. 可控硅是一种电子开关器件，其导通角和关断角可通过控制电压来调整。
通过改变可控硅的导通角和关断角，可以实现对交流电压的调节，进而实现调压和调光的功能。
2. 在调光方面，通过控制可控硅的导通角和关断角，可以实现对灯光亮度的精确调节。
通过改变可控硅的触发脉冲宽度和频率，可以实现不同亮度的调光效果。
二、STC单片机的应用1. STC单片机具有丰富的外设接口和强大的计算能力，适用于各种控制系统的设计。
2. 在可控硅调压调光程序中，STC单片机可以通过定时器模块产生精确的触发脉冲，控制可控硅的导通角和关断角，实现对电压和灯光亮度的精确调节。
三、STC单片机控制可控硅的实现1. 程序框图设计：在STC单片机的开发环境中，设计可控硅调压调光的程序框图，包括定时器模块的初始化、脉冲宽度的调节、脉冲频率的调节等内容。
2. 代码编写：根据程序框图，编写STC单片机的控制程序，包括定时器模块的设置、中断服务程序的编写等内容。
3. 调试测试：将编写好的程序下载到STC单片机中，并通过实验评台连接可控硅和灯泡，进行调试测试，验证程序的正确性和稳定性。
四、可控硅调压调光程序的优化1. 采用PWM调光方案：利用STC单片机的PWM输出功能，可以实现对可控硅触发脉冲的精确控制，提高调光的稳定性和精度。
2. 优化触发脉冲生成算法：通过优化触发脉冲的生成算法，可以减小程序的运行时间，提高系统的响应速度。
3. 加入过压、过流保护：在程序中加入过压、过流保护机制，保护可控硅和灯泡免受损坏。
五、总结本文介绍了利用STC单片机编写可控硅调压调光程序的原理、应用和实现方法，以及程序的优化方案。
led可控硅调光驱动电源原理
led可控硅调光驱动电源原理
LED可控硅调光驱动电源原理主要基于可控硅（Silicon Controlled Rectifier，
简称SCR）的特性。
可控硅是一种半导体器件，具有三个极：阳极（A）、阴极（C）和控
制极（G）。
在LED驱动电源中，可控硅主要用于调整输出电压以实现LED的调光功能。
可控硅调光原理如下：
1. 当控制极（G）施加正向电压时，可控硅导通，阳极（A）与阴极（C）之间的电压
差减小，从而降低了LED的亮度。
2. 调整控制极（G）的电压大小，可以改变可控硅的导通程度，进而改变LED的亮度。
3. 通过加入阻尼电阻（damping resistor）可以解决可控硅调光与LED兼容性问题。
阻尼电阻在可控硅导通和截止过程中，消耗部分能量，降低LED驱动电路的电压波动，使LED工作更加稳定。
4. 为了实现平滑的调光效果，还可以采用相位补偿电路。
相位补偿电路可以调整可控硅的导通角度，使LED驱动电源输出电压随控制极电压的变化而平滑地调整。
5. 常见的可控硅调光驱动电源设计基于AC-DC电源芯片，如MT7920等。
加入相位补
偿电路和其他相关元件，经过PCB板级实现，验证电路能正常工作。
综上所述，LED可控硅调光驱动电源原理是通过控制可控硅的导通程度，改变输出电压以
实现LED的调光。
在设计过程中，需要考虑阻尼电阻、相位补偿电路等因素，以实现稳定且平滑的调光效果。
可控硅的使用方法大全
可控硅的使用方法大全可控硅是一种电子元件，常用于电路中进行开关控制和调制。
以下是可控硅的使用方法的详细介绍。
一、可控硅的结构和工作原理：可控硅由四个半导体材料层交替形成。
正负极端称为阳极（A）和阴极（K），在阳极上有一个晶闸管结（G）。
可控硅的工作原理是通过给晶闸管结加正向电压，让它的势垒变小，形成导电通道，从而控制电流的流动。
二、可控硅的特点：1.可控硅具有可靠的开关能力和较低的电压下降。
2.具有电流调节范围广、控制方便、寿命长等优点。
3.可控硅适用于大功率的交流电控制，例如调光、电机启动、电炉温控等。
三、可控硅的基本参数：1.额定电压（VDRM）：晶闸管稳定工作的最大电压。
2.额定电流（IDRM）：晶闸管最大稳定电流。
3.触发电流（IGT）：晶闸管开通的最小电流。
4.持续电流（ID）：晶闸管可以承受的最大电流。
5.导通压降（VFM）：晶闸管导通时的正向电压降。
6.关断电压（VRM）：晶闸管切断时的电压。
四、可控硅的触发方式：1.正向电压触发：通过在控制极加正向电压以达到触发的目的。
2.电流触发：通过在控制极加控制电流以达到触发的目的。
3.光电触发：通过光电耦合器产生的光信号触发，用于绝缘高压干系进行控制。
4.外部触发：通过外部信号触发，例如电脉冲触发、磁场触发等。
五、可控硅的使用方法：1.选择合适的可控硅：根据具体的应用场景，选择合适的可控硅型号和参数，以满足电流、电压要求。
2.安装可控硅：将可控硅正确焊接或插入电路板中。
3.连接可控硅：根据电路要求，正确连接可控硅的阳极、阴极和控制极，以及外部触发方式的相关连接。
4.电路测试：将已连接的电路连接到电源和负载，并通过合适的设备进行测试，确保电路工作正常。
5.触发方式控制：根据所选的触发方式，进行相应的控制操作，例如提供正向电压、控制电流或进行外部触发。
6.监控和保护：根据需要，监控可控硅和电路的工作状态，例如电压、电流、温度等，采取相应的保护措施，以确保电路和可控硅的安全运行。
