用AUTO CAD绘制一份室内平面图操作步骤

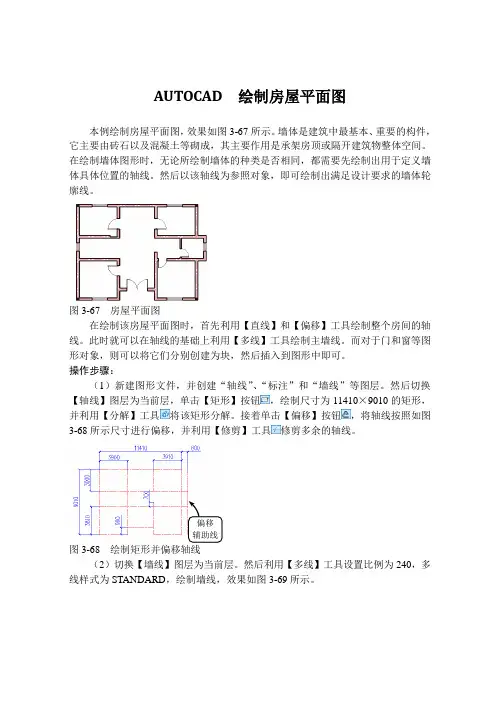

AUTOCAD 绘制房屋平面图
AUTOCAD 绘制房屋平面图本例绘制房屋平面图，效果如图3-67所示。
墙体是建筑中最基本、重要的构件，它主要由砖石以及混凝土等砌成，其主要作用是承架房顶或隔开建筑物整体空间。
在绘制墙体图形时，无论所绘制墙体的种类是否相同，都需要先绘制出用于定义墙体具体位置的轴线。
然后以该轴线为参照对象，即可绘制出满足设计要求的墙体轮廓线。
图3-67 房屋平面图在绘制该房屋平面图时，首先利用【直线】和【偏移】工具绘制整个房间的轴线。
此时就可以在轴线的基础上利用【多线】工具绘制主墙线。
而对于门和窗等图形对象，则可以将它们分别创建为块，然后插入到图形中即可。
操作步骤：（1）新建图形文件，并创建“轴线”、“标注”和“墙线”等图层。
然后切换【轴线】图层为当前层，单击【矩形】按钮，绘制尺寸为11410×9010的矩形，并利用【分解】工具将该矩形分解。
接着单击【偏移】按钮，将轴线按照如图3-68所示尺寸进行偏移，并利用【修剪】工具修剪多余的轴线。
偏移辅助线图3-68 绘制矩形并偏移轴线（2）切换【墙线】图层为当前层。
然后利用【多线】工具设置比例为240，多线样式为STANDARD，绘制墙线，效果如图3-69所示。
绘制墙线图3-69 绘制墙线（3）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑工具】对话框中依次利用【T形合并】工具和【十字合并】工具，对墙体进行修整。
然后将墙线全部分解，利用【修剪】工具和【延伸】工具对墙线进行整理，效果如图3-70所示。
整理墙线图3-70 整理墙线（4）利用【偏移】工具按照如图3-71所示尺寸偏移轴线。
然后单击【直线】按钮，绘制墙线，并利用【修剪】和【延伸】整理墙线。
整理墙线偏移轴线并绘制墙线图3-71 完善主墙线（5）利用【偏移】工具按照如图3-72所示尺寸偏移轴线。
然后利用【多线】工具绘制内墙线，并对墙线进行相应的修剪。
绘制内墙线并修剪图3-72 绘制内墙线并修剪（6）将线宽隐藏，然后切换【柱子】图层为当前层，利用【矩形】工具绘制尺寸为240×240的矩形，并将其填充为SOLID 图案。

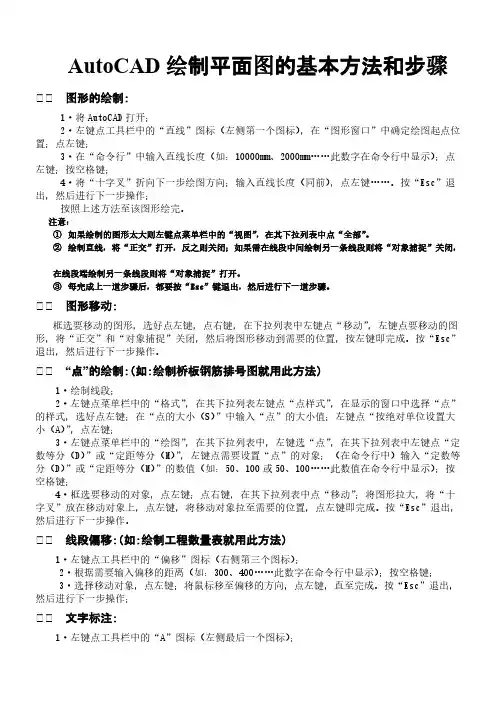

AutoCAD平面图绘制方法和步骤
AutoCAD绘制平面图的基本方法和步骤、、图形的绘制：1·将AutoCAD打开；2·左键点工具栏中的“直线”图标（左侧第一个图标），在“图形窗口”中确定绘图起点位置；点左键；3·在“命令行”中输入直线长度（如：10000mm、2000mm……此数字在命令行中显示）；点左键；按空格键；4·将“十字叉”折向下一步绘图方向；输入直线长度（同前），点左键……。
按“Esc”退出，然后进行下一步操作；按照上述方法至该图形绘完。
注意：①如果绘制的图形太大则左键点菜单栏中的“视图”，在其下拉列表中点“全部”。
②绘制直线，将“正交”打开，反之则关闭；如果需在线段中间绘制另一条线段则将“对象捕捉”关闭，在线段端绘制另一条线段则将“对象捕捉”打开。
③每完成上一道步骤后，都要按“Esc”键退出，然后进行下一道步骤。
、、图形移动：框选要移动的图形，选好点左键，点右键，在下拉列表中左键点“移动”，左键点要移动的图形，将“正交”和“对象捕捉”关闭，然后将图形移动到需要的位置，按左键即完成。
按“Esc”退出，然后进行下一步操作。
、、“点”的绘制：（如：绘制桥板钢筋排号图就用此方法）1·绘制线段；2·左键点菜单栏中的“格式”，在其下拉列表左键点“点样式”，在显示的窗口中选择“点”的样式，选好点左键；在“点的大小（S）”中输入“点”的大小值；左键点“按绝对单位设置大小（A）”，点左键；3·左键点菜单栏中的“绘图”，在其下拉列表中，左键选“点”，在其下拉列表中左键点“定数等分（D）”或“定距等分（M）”，左键点需要设置“点”的对象；（在命令行中）输入“定数等分（D）”或“定距等分（M）”的数值（如：50、100或50、100……此数值在命令行中显示）；按空格键；4·框选要移动的对象，点左键；点右键，在其下拉列表中点“移动”；将图形拉大，将“十字叉”放在移动对象上，点左键，将移动对象拉至需要的位置，点左键即完成。
cad绘制室内平面图操作步骤
AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。

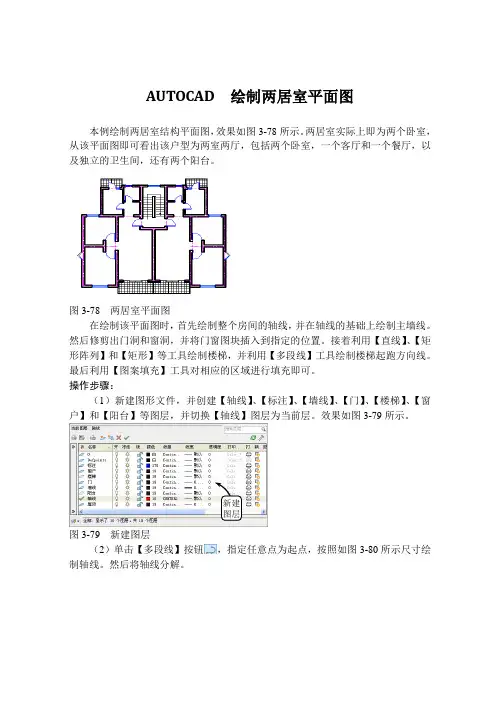

AUTOCAD 绘制两居室平面图
AUTOCAD 绘制两居室平面图本例绘制两居室结构平面图，效果如图3-78所示。
两居室实际上即为两个卧室，从该平面图即可看出该户型为两室两厅，包括两个卧室，一个客厅和一个餐厅，以及独立的卫生间，还有两个阳台。
图3-78 两居室平面图在绘制该平面图时，首先绘制整个房间的轴线，并在轴线的基础上绘制主墙线。
然后修剪出门洞和窗洞，并将门窗图块插入到指定的位置。
接着利用【直线】、【矩形阵列】和【矩形】等工具绘制楼梯，并利用【多段线】工具绘制楼梯起跑方向线。
最后利用【图案填充】工具对相应的区域进行填充即可。
操作步骤：（1）新建图形文件，并创建【轴线】、【标注】、【墙线】、【门】、【楼梯】、【窗户】和【阳台】等图层，并切换【轴线】图层为当前层。
效果如图3-79所示。
图3-79 新建图层（2）单击【多段线】按钮，指定任意点为起点，按照如图3-80所示尺寸绘制轴线。
然后将轴线分解。
新建图层图3-80 绘制轴线 （3）切换【墙线】图层为当前层，选择【格式】|【多线样式】，新建多线样式【24WALL 】，并设置其图元偏移量分别为-120和120，以点A 为起点绘制外墙线。
然后延长相应的轴线，继续利用【多线】工具绘制内墙线，效果如图3-81所示。
图3-81 绘制墙线（4）单击【分解】按钮，将轴线分解。
然后单击【偏移】按钮，按照如图3-82所示尺寸偏移相应的轴线，并利用多线样式【24WALL 】绘制相应的内墙线。
接着新建多线样式【12W ALL 】，设置其图元偏移量分别为120和0，绘制其余的内墙线。
图3-82 绘制内墙线（5）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑工具】对话框中分别单击【T 形合并】按钮和【角点结合】按钮，对墙线进行整理。
然后利用【修剪】工具修剪多余的轴线，效果如图3-83所示。
12WALL24WALL绘制外墙线绘制 内墙线图3-83 整理墙线（6）按照如图3-84所示尺寸偏移轴线，并利用【修剪】工具以偏移的轴线为修剪边界对墙线进行修剪。

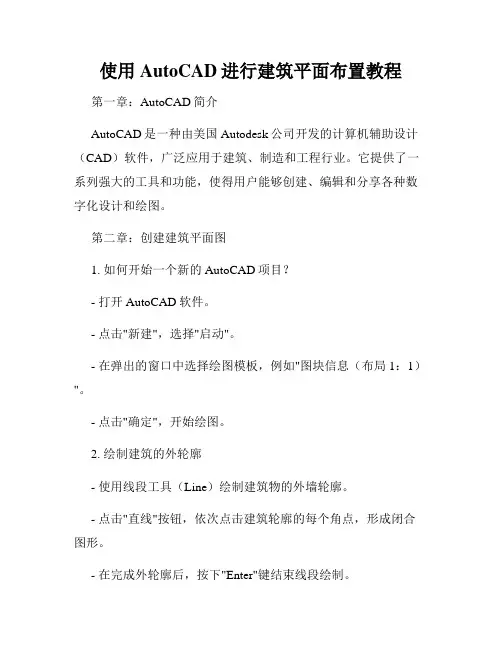

使用AutoCAD进行建筑平面布置教程
使用AutoCAD进行建筑平面布置教程第一章：AutoCAD简介AutoCAD是一种由美国Autodesk公司开发的计算机辅助设计（CAD）软件，广泛应用于建筑、制造和工程行业。
它提供了一系列强大的工具和功能，使得用户能够创建、编辑和分享各种数字化设计和绘图。
第二章：创建建筑平面图1. 如何开始一个新的AutoCAD项目？- 打开AutoCAD软件。
- 点击"新建"，选择"启动"。
- 在弹出的窗口中选择绘图模板，例如"图块信息（布局1：1）"。
- 点击"确定"，开始绘图。
2. 绘制建筑的外轮廓- 使用线段工具（Line）绘制建筑物的外墙轮廓。
- 点击"直线"按钮，依次点击建筑轮廓的每个角点，形成闭合图形。
- 在完成外轮廓后，按下"Enter"键结束线段绘制。
3. 绘制房间分隔墙- 使用绘图工具（Rectangle）绘制房间的外框。
- 点击"矩形"按钮，选择两个对角点，确定房间的大小。
- 在房间外框内使用修剪工具（Trim）修剪外墙线段，形成房间分隔墙。
第三章：使用图层进行布置1. 创建图层- 点击"图层"按钮，打开图层管理器。
- 点击"新建图层"按钮，输入图层名称和颜色。
- 确定图层设置后，点击"确定"。
2. 设置图层属性- 选择建筑物外墙轮廓图层。
- 点击"属性"按钮，在属性编辑器中设置线型、线宽等属性。
- 将外墙轮廓绘图对象放置在所设置的图层中。
3. 创建其他图层- 创建分隔墙、门、窗户等其他图层。
- 为每个图层设置不同的颜色和属性，以便更好地区分不同的元素。
第四章：添加房间和装饰元素1. 添加房间- 点击"插入"按钮，选择"块"选项。
cad室内平面图教程
cad室内平面图教程CAD室内平面图是指通过计算机辅助设计软件创建的室内空间布局图。
通过CAD软件，设计师可以精确地绘制室内平面，并实现各种设计需求，如布置家具、确定门窗位置、规划管道走向等。
本文将为您介绍CAD室内平面图的基本步骤与技巧。
首先，进行CAD室内平面图设计时，首先需要准备好设计所需的数据和素材，如建筑平面图、房间尺寸、家具图纸等。
在开始设计之前，您可以先确定平面图的比例尺，以确保绘图的准确性和一致性。
接下来，选择合适的CAD软件，市面上有许多CAD软件可供选择，如AutoCAD、SketchUp、Revit等。
根据个人需求和熟悉度，选择一款合适的软件进行室内平面图设计。
开始绘制平面图时，您可以先绘制房间的外框，使用CAD软件中的绘图工具（如线段、多边形等）进行绘制。
根据建筑平面图和尺寸数据，绘制房间的墙壁、窗户、门等。
接下来，根据设计需求确定家具的位置和布局。
您可以在CAD软件中导入家具图纸，并按照实际需求进行调整和摆放。
在摆放家具时，考虑到功能性和空间利用率的最优化，尽量避免家具之间的碰撞和相互遮挡。
绘制家具过程中，您可以使用CAD软件中的丰富的工具和功能，例如拉伸、旋转、镜像等。
这些功能可以帮助您快速调整和编辑家具的尺寸和形状。
另外，在CAD室内平面图设计中，还需要考虑灯光、电线和管道的布置。
您可以使用CAD软件中的附加工具和插件来辅助绘制这些元素，例如AutoCAD的电线、管道和照明插件。
最后，在设计完成后，您可以进行平面图的编辑和修饰。
CAD软件中提供了各种图层、颜色和材质选择，您可以根据需要为平面图添加背景、标识和文字等，以增强平面图的可读性和美观度。
在制作CAD室内平面图时，还有一些技巧需要注意。
首先，使用图层功能对不同元素进行分组，便于后续的编辑和管理。
其次，尽量使用CAD软件提供的自动对齐和约束工具，以确保绘图的精确性和一致性。
此外，不断学习和掌握CAD软件的操作技巧，可以提高设计效率和质量。
CTOAutoCAD建筑制图实例教程建筑平面图实例课件
CTO下载AutoCAD上建一筑制页图实例教返回主页
程建筑平面图实例
38
下面讲述在模型空间打印本章所绘建筑平面图的方法。 具体操作步骤如下：
下一页 CTO下载AutoCAD建筑制图实例返教回主页
程建筑平面图实例
27
8.8 打印输出 下一页
上一页
1．打开前面 保存的“建筑 平面图.dwg” 为当前图形文 件。
2．单击 【标准】工具 栏中的打印命 令按钮 ， 弹出【打印-模 型】对话框， 如图所示。
CTO下载AutoCAD建筑制图实例教 程建筑平面图实例
返回主页
28
8.8 打印输出 下一页
上一页
返回主页
3．在【打印-模型】对话框中的【打印机/绘图仪】选项 区域中的【名称】下拉列表框中选择系统所使用的绘图仪 类型，本例中选择“DWF6 ePlot.pc3”型号的绘图仪作为 当前绘图仪。
1）修改图纸的可打印区域
门图形块
插入门后的结果
下一页
CT上O下一载页AutoCAD建筑返制图回实主例页教
程建筑平面图实例
16
卫生间推拉门的绘制
插入全部门后的结果
厨房门的绘制
CT上O下一载页AutoCA返D建回筑主制页图实例教
程建筑平面图实例
17
8.5 标注文本
1. 标注水平方向文字
将“文本”层设置为 当前层，“数字”样式设 置为当前的文字样式。运 用单行文字命令标注文本, 水平方向文字的“旋转角 度”为0.
（6）单击对话框中的【另存为】按钮，在弹出的【另存为】对话框中， 将修改后的绘图仪另名保存为“DWF6 ePlot-（A3-H）”。
（7）单击【绘图仪配置编辑器-DWF6 ePlot.pc3】对话框中的【确定】 按钮，返回到【打印-模型】对话框。
CAD绘制建筑平面图—绘制住宅楼平面图
பைடு நூலகம்
将“粗实线”图层置为当前，启用“多线”命令；将多线“对正”选项选择“无”，“比例”选项设 置为“240”。 追踪定位门窗位置绘出墙线，如图所示。
1）双击任一墙线，弹出对话框，如左图所示； 2）用“T形合并”和“十字合并”编辑多线如右图所示。
将“细实线”图层置为当前层，绘制门窗和楼梯的图例，如图所示
1）单击“状态栏”中“注释比例”选择框，弹出比例选择菜单如图所示，从中单击选择1：100；
2）单击“绘图”工具栏中“A”文字图标命令，用鼠标单击客厅中部指定文字区域； 3）在弹出的“文字格式”对话框中，将样式选择为“Annotative”注释文字样式，字高选择为 “2.5”，如图所示。 4）写出“客厅”后，复制客厅二字到各房间，然后双击“客厅”再修改为正确的文字内容。
绘制矩形墙柱的单个图形，并填充，然后复制墙柱插入到墙轴线的交叉点，如图所示。
1）修改“Annotative”尺寸标注样式，如左图红线框标示； 2）勾选“固定长度的尺寸界线”，“长度”设为5，如中间图红线框标示； 3）将箭头修改为建筑标记，如右图红线框标示。
4）单击“状态栏”中“注释比例”选择框，弹出比例选择菜单如图所示，从中单击选择1：100；
5）标注全图尺寸。
室内设计制图(AutoCAD 2014)第3章-绘制室内设计平面布置图
3.2
绘制平面布置图常用图块
3.2.3 绘制门图块
（6）接下来利用门套复制出门页初步造型，首先输入“CO”启动“复制”命令，然 后选择左侧门套，然后以其右下角角点与复制基点，最后将门套复制至其左上角点， 如以下诸图所示，相关命令提示如下： 命令:CO↙ /输入CO并回车（CO是COPY（移动）命令的简写形式） COPY 选择对象: 指定对角点: 找到 1 个 //选择右侧门套并按回车确认 选择对象: 当前设置: 复制模式 = 多个 指定基点或 [位移(D)/模式(O)] <位移>: //选择右侧门套右下角点为移动基点 指定第二个点或 [阵列(A)] <使用第一个点作为位移>: //选择右侧门套左上角点并回车 完成移动与复制 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>: *取消*
3.2
3.2.1
绘制平面布置图常用图块
图块的定义与保存
（7）在自动返回的“写块”对话框中点击“确定 ”按钮 完成图块定义与保存。 （8）此时再次选择洗衣机图形可以发现其为整体 图块图形，同时将在定义的基点处显示蓝色控制点 ，如下图所示。接下来再学习图块的插入方法。
3.2
3.2.2
绘制平面布置图常用图块
室内设计制图（AutoCAD 2014版）
第3课 绘制室内设计平面布置 图
平面布置图所表达的是室内设计过程中最基础的内容，其涉及到的设计内容主要包括空间的划分、交通流线 的组织、各个功能空间内地面处理，功能家具、装饰软装以及绿化等元素的布置。在本章节中首先将了解平面布置 图的原理与表达内容，然后再了解一些平面布置图中常用图块的常用尺寸与绘制方法，接下来再绘制好用于平面布 置图参数的原始框架图，最后再完成室内平面布置图。
用cad绘制的一份室内平面图操作步骤
AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
室内设计制图autocad 2014绘制室内设计平面系统图(58页)
4.3 绘制地面铺装图
4.3.2 绘制地图铺装图/处理铺装图初步细
节
（1）启动AutoCAD2014，打开上一章绘制完成 “的1F平面布置图”，再按下“Ctrl+A”全选图形， 然后按下“Ctrl+C”复制，如下图所示。
（2）按下“Ctrl+N”新建图纸，然后在弹出的 择“样选板”对话框内选择“acadiso”并点击打开按 钮创建新的空白文档。
4.3 绘制地面铺装图
4.3.2 绘制地图铺装图/填充仿古砖材
质
（2）输入H并回车启用填充工具，然后在弹出的 图“案填充和渐变色”对话框中选择好填充图案并设 置角度以及比例，再点击“添加：拾取点”按钮 ， 参考如下图所示。
4.3 绘制地面铺装图
4.3.2 绘制地图铺装图/填充仿古砖材
质
（3）参考如下图左所示选择好填充范围并回车完 成填充，接下来为了准确调整好填充比例以填充成 800*800的仿古砖大小，将当前填充图形使 用EXPLODE命令炸开，如下图右所示。
4.1 了解系统平面图中的常用符 4.号1.5 其它常见索引符号
除了常见的详细、立面详图索引符号外，根据图纸的精细 序程还可以绘制材料、灯具、艺术装饰品等索引符号，这些 符号并没有十分严格的规定，主要是通过引线表明所在位置， 然后通过符号、字母以及数字对应的标示所用材料、灯具 或艺术装饰品代号即可。 如在下图左内通过引线、椭圆以及代号表明了卫生间地面 料材为“ST-05”,此时查看之前编写的《材料表》并找到对 应代号，即可清楚的了解到该位置使用的是“亚伦金真石纸 皮石”材质并能详细了解到材质规格，如下图右所示。这样 做的好处是在材质进行更改时，只需要对应修改代号后方描 述，而避免修改图纸中众多的材质代号。
cad怎么画平面图？cad画房间平面图的实例教程
cad怎么画平⾯图？cad画房间平⾯图的实例教程cad怎么画房间平⾯图,房间要摆哪些物体来表现出来，⼀张床要放多⼤才合适，⾐柜要放在哪个位置。
如下图所显⽰。
1、如下图所显⽰，这是前⼏篇就画好的了，画好的朋友看看怎么画房间⾥的平⾯图。
2、这⾥是矩形⼯具来画的，在进⾏偏移就得出如下图，⼀柜的长是宽是600长是画到墙。
3、在打开CAD图库找到有像这⼀张的图。
4、在复制到如下图，看到的就是⾐柜了。
5、在找到床，这⾥是1⽶8的床，⼀般情况下房超过20平⽅可以放1⽶8的床了。
6、如下在进⾏画电视机，电视机前⾯⼏篇都说过了，可以看看前⼏篇。
这就完成了房间平⾯图。
cad画室内平面图教程
cad画室内平面图教程CAD（Computer-Aided Design）是一种应用计算机技术进行图形设计和绘制的方法。
它广泛应用于建筑、工程和制造领域。
在室内设计中，CAD平面图是一个重要的工具，它可以帮助设计师以三维视角来呈现室内空间的布局和细节。
以下是一个500字的CAD室内平面图教程，以便初学者能够快速掌握基本技巧。
首先，你需要在计算机上安装CAD软件，如AutoCAD或SketchUp。
这些软件有一些不同的功能和界面，你可以选择最适合你的工作方式的软件。
一旦安装完成，你就可以打开软件，开始创建你的室内平面图了。
接下来，确定你要设计的房间或空间的尺寸。
你可以使用软件中的测量工具或手动输入尺寸来确定房间的长度、宽度和高度。
确保你的尺寸是准确的，因为这将直接影响到你的设计。
然后，在软件中创建一个新的文件或绘图区域。
你可以选择不同的视图，比如平面图、立体图或透视图，取决于你的设计需求。
对于室内平面图，你可以选择平面图视图。
接下来，使用绘图工具，在绘图区域内绘制房间的基本形状。
这可以是一个矩形、正方形或任何其他形状，取决于你所设计的房间的形状。
使用直线工具绘制墙壁的边界，确保墙壁与测量的尺寸相符合。
一旦你完成了房间的基本形状，你可以开始添加其他的元素，如门窗和家具。
使用相应的工具在墙壁上绘制门和窗户的位置和尺寸。
对于家具，你可以使用软件中的预设家具模型，也可以自己绘制。
根据你的设计需求，使用拖拉或缩放工具调整家具的大小和位置。
当你完成了房间的布局和家具的安置后，你可以开始添加细节和装饰，如灯具、墙上的艺术品和地面上的地毯。
使用相应的工具绘制这些元素的位置和尺寸，并根据需要进行调整。
最后，你可以选择添加颜色和纹理，以使你的设计更具视觉吸引力。
使用软件中的颜色填充工具或纹理工具来添加你想要的颜色和纹理效果。
一旦你完成了设计和装饰的所有步骤，你可以保存你的工作并进行查看和编辑。
你还可以将室内平面图导出为图片或PDF 文件，以与别人共享或打印。
CAD家装图纸绘制流程
CAD家装图纸绘制流程第一篇：CAD家装图纸绘制流程CAD家装图纸绘制流程一、原始结构图量完房之后，绘制出原始平面图。
标注出房间尺寸，门窗尺寸。
二、墙体改造图A．反映信息：反映墙体的拆除尺寸、厚度、砌筑材料。
B．注意：当墙体拆除图与砌筑图不叠加时，只绘制一张墙体改造图。
叠加时需要绘制两张墙体改造图。
C．画法：复制原始平面图→指定图例（拆墙和筑墙图例）→设计并绘制→标注（定位尺寸和改造尺寸、厚度、材料）→添加图名图框备注：1.若墙体预留门洞一般门洞尺寸比门扇尺寸宽100左右，高度也要高100左右2.若半高墙体砌筑，可通过文字说明或绘制立面图表现3.若有砌筑地台，也应该表现尺寸和标高、材料名4.若有围砌下水管或者其他泥水工程，在图纸上也要标明相关的信息三、平面布置图A．反映信息：反映家具的布置，电器放置。
B．画法：复制墙体改造图→整理（删除墙体修改的标注、材料、尺寸）→调用对应家具图并进行布置→修改家具（电器）颜色→添加图名图框备注：家具尺寸不能随意缩小，选择家具时根据房间大小和设计风格选择合适的家具。
四、地面铺贴图A．反映信息：反映各空间地面材料的种类、规格、铺贴工艺及拼花样式、地面高低差等信息。
B．画法：复制平面布置图→整理（删除所有家具、文字说明、填充）→设计并绘制→标注（标明材料名、规格及其它信息）→添加图名图框备注：1.门槛石要填充和标注2.飘窗台要填充和标注3.铺贴瓷砖、石材等泥工材料时，所有非泥工制作的家具应该删除。
但若铺贴为木地板、地毯类的材料时，若为现场制作家具应在地面铺贴图中保留，成品家具应该删除。
五、平面面积图A．反映信息：在平面布置图的基础上，反映各空间内墙所围合的面积和周长。
其中不包括门槛的面积和窗台的面积。
B．相关的概念1.购房面积：购房面积=建筑面积+公有面积公有率=公有面积/购房面积2.建筑面积：包含墙体、柱子所占有的面积+实际的使用面积。
购房时所指的建筑面积中阳台只计算一半的面积，飘窗不计算面积，落地窗计算面积，结构板不计算面积，公共墙只计算一半的面积。
CAD绘制家庭装修平面图的步骤与技巧
CAD绘制家庭装修平面图的步骤与技巧家庭装修平面图对于进行室内设计和装修工作的人来说，是非常重要的工具之一。
而在现代技术的加持下，使用CAD（计算机辅助设计）软件来绘制家庭装修平面图可以更加高效和精确。
下面将介绍CAD绘制家庭装修平面图的具体步骤与技巧。
步骤一：测量与打草图在绘制平面图之前，需要先进行房间的测量工作。
使用测量工具准确测量房间的长、宽、高及窗户、门的尺寸。
将这些尺寸记录下来，作为绘制平面图的基础数据。
然后，根据测量结果打草图，草图可以简单地用铅笔或者钢笔在纸上绘制。
不需要非常精确，主要是为了规划房间的布局和确定家具的摆放位置。
可以尝试多个不同的布局方案，找到最合适的方案。
步骤二：打开CAD软件并导入草图打开CAD软件后，选择“新建项目”或“新建文件”选项。
然后保存文件并命名，以备后续使用。
接下来，导入草图。
将草图扫描到电脑上，并使用CAD软件的“导入”或“打开”功能将草图导入CAD软件中。
调整草图大小和位置，确保其在CAD软件画布中居中并适应比例。
步骤三：创建基础图层在CAD软件中，图层可以用于管理不同元素的绘制。
根据需要，可以创建多个图层，如墙壁、窗户、门、家具等等。
创建图层的目的是为了更好地控制元素的显示和编辑。
选择CAD软件中的“图层”选项，创建新的图层。
命名新图层，并设置不同的线型、颜色、线宽等属性。
可以根据需要，选择合适的属性设置来区分不同的元素。
步骤四：绘制墙壁在CAD软件中，根据测量数据和草图上的边界，使用“绘制线条”或其他相关绘图工具，绘制房间的墙壁。
根据草图上的标尺尺寸，设定CAD软件中绘制墙壁的线段长度。
可以根据需要，选择“填充”工具给墙壁上色，以便更好地区分房间的不同部分。
步骤五：添加窗户和门根据草图上的窗户和门的尺寸，使用CAD软件中的绘图工具，绘制窗户和门。
可以使用CAD软件提供的标准形状工具，如矩形工具来绘制。
在绘制窗户和门的过程中，需要保证它们与墙壁相交并且正确对齐。
使用AutoCAD绘制平面图
使用AutoCAD绘制平面图一、AutoCAD简介AutoCAD是一款由美国公司Autodesk开发的计算机辅助设计软件，广泛应用于建筑、机械、电气等领域。
它以其强大的绘图功能和丰富的功能模块闻名于世。
二、绘制平面图的基本步骤1. 打开AutoCAD软件，创建一个新的绘图文件；2. 设置图纸的尺寸和比例，确保绘图的准确性；3. 绘制房间的外墙轮廓，可以使用线条、矩形或多边形工具；4. 根据实际尺寸绘制门窗、墙壁厚度等细节；5. 添加地板、天花板、墙壁材质等表面细节；6. 标注尺寸和箭头指示，确保图纸的可读性；7. 添加图例、图框和公司标志等辅助元素；8. 保存图纸并输出为打印文件或者图像文件。
三、使用AutoCAD进行精确绘图1. 利用坐标系进行定位：在AutoCAD中，可以通过输入坐标值或使用基于对象参照的定位功能来确保绘图的精度。
可以使用绝对坐标或相对坐标进行绘图，以满足不同需求；2. 使用几何约束：AutoCAD提供了多种几何约束工具，可以将对象的位置、大小、相对关系等进行约束，确保图纸的准确性和一致性；3. 应用尺寸约束：在绘制平面图时，尺寸约束非常重要。
AutoCAD提供了多种尺寸约束工具，可以轻松地添加和编辑尺寸，确保绘图的准确性和一致性。
四、常用命令和工具1. 绘图命令：AutoCAD提供了多种绘图命令，如线条、圆形、矩形、多边形等，可以根据需要选择合适的命令进行绘图；2. 修改命令：AutoCAD提供了多种修改命令，如移动、复制、删除、旋转、缩放等，可以在绘图过程中对对象进行调整和修改；3. 图层管理：AutoCAD的图层管理功能非常强大，可以将不同元素放置在不同的图层上，方便后续编辑和管理；4. 图块：AutoCAD中的图块是可以重复使用的元素，可以将常用的元素制作成图块，提高绘图效率；5. 参数化设计：AutoCAD提供了参数化设计功能，可以通过设置参数和公式来实现绘图的自动化和灵活性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QQ：251366955
阿里旺旺：梦幻多媒体
AutoCAD室内平面图绘制步骤
打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：
步骤1、首先单击工具栏前面的
按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：
开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；
步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色
单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，
要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：
单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
出现（如右图）所示现象，先把两边的多线进行分解（X），然后修剪掉。
步骤8：把门放入墙体中：切换至门图层（绿色）：
门的制作（如下左图）：单击矩形（rec）（50，810）----单击圆弧（A），点取矩形上下点-----再用直线封口----复制（810一般门）分别放在其应在的位置，然后用[缩放工具（SC）---C （中心点）----R（参照值）---810---890(或650)]进行大门和卫生间门的设置，进行旋转（RO）、移动（M），最终全部门安装好（如下右图）。
步骤9：建立窗体：切换到窗体图层（绿色）
单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“窗体”，把前后封口，上下各偏移0.5、0.3、-0.5、-0.3，然后把窗体置为当前层，单击“绘图”菜单下的“多线”命令，进行窗体的绘制，最终所有窗户安装好（如下图所示）。
步骤10：门窗的注释：
门的代号为：M 窗体代号为：C
方法：单击工具箱中的“文字”工具，在绘图区用鼠标框选一个区域，自动出现文字格式工具栏，输入文字并调整文字大小，分别复制到所需的位置，再进行修改。
如：M0、M1等确定，最终效果如下图所示。
