水泥混凝土干缩性报告
混凝土的干燥收缩过程
混凝土的干燥收缩过程分析了混凝土干缩的机理及过程，为指导配制低干缩的混凝土提供依据。
关键字：混凝土；干缩；过程干缩是水泥混凝土中常见的一种变形，而干缩变形又是引起水泥混凝土开裂的最主要的原因之一。
混凝土收缩主要是由水泥浆体引起的。
混凝土结构由于处于不同的约束状态下因收缩引起拉应力，当混凝土的抗拉强度小于该拉应力时，就会引起混凝土产生裂缝，从而导致混凝土耐久性性能的下降.因而对水泥砂浆以及混凝土的干缩和干缩补偿问题的研究，具有十分重要的实际意义。
在准静态条件下，水泥石的干缩过程如图1所示：图1横坐标起点相当于在水中长期养护的水泥石（含水量为100%），曲线AB段为干缩初期阶段，水泥石中大孔及大毛细孔（孔半径大于100nm）失水，水泥石不收缩。
曲线BC段为孔半径小于100nm的毛细孔失水，水泥石发生收缩，这是由于毛细孔和凝胶孔中失水产生的毛细管压力引起的。
毛细管压力随水泥石含水量减少而变化，起初增加，达到最大值之后开始减少。
相对湿度进一步减少时，大部分毛细管完全脱水，毛细管压力减少，由于固体骨架的弹性恢复，可以使水泥石体积膨胀，这相当于曲线CD段。
在不同条件下养护的混凝土收缩试验结果表明，没有发现干缩过程中含水量在一定范围内变化时水泥石体积有所增加，只是在收缩—含水量试验曲线上发现一个拐点。
毛细管水失去后，吸附结合水开始蒸发，空气相对湿度越低、温度越高，则吸附水从晶体表面蒸发的越多，同时亚微观晶体相互靠近，C—S—H凝胶中的层间水也开始蒸发，这是曲线DE 段。
曲线最后一段EF，相当于水化硅酸钙层间水蒸发阶段。
就一般的湿度条件（相对湿度从100%到40%）下，水泥石的干缩主要是由毛细管张力控制，拆散应力的作用可能也是重要的。
就毛细管张力而言，它是毛细管内部的液体对毛细管壁的一种拉力，毛细管张力的作用使得在毛细管壁上产生压力，从而使毛细管壁产生压力变形而产生体积收缩。
形成弯月面的毛细管半径越小，数量越多，则毛细管张力越大，收缩越大。
混凝土收缩率检测标准
混凝土收缩率检测标准一、引言混凝土是建筑工程中常用的主要材料之一，具有优异的力学性能和耐久性能。
然而，混凝土在硬化过程中会产生收缩，这是由于水分蒸发和水泥水化反应导致的。
混凝土的收缩会对结构的稳定性和耐久性产生影响，因此需要进行收缩率检测。
本文旨在提供混凝土收缩率检测的标准。
二、检测方法混凝土收缩率的检测方法主要有两种：干缩法和湿缩法。
1. 干缩法干缩法是通过测量混凝土在干燥环境中收缩的长度来计算混凝土收缩率的。
具体操作步骤如下：（1）将混凝土样品制成标准试件，试件的尺寸应符合国家标准要求。
（2）将试件放置在干燥环境中，环境温度和湿度应符合国家标准要求。
（3）每隔一定时间测量试件的长度，记录测量数据。
（4）根据测量数据计算混凝土的收缩率。
2. 湿缩法湿缩法是通过测量混凝土在湿润环境中收缩的长度来计算混凝土收缩率的。
具体操作步骤如下：（1）将混凝土样品制成标准试件，试件的尺寸应符合国家标准要求。
（2）将试件浸泡在水中，保持一定时间。
（3）将试件取出，擦干表面水分。
（4）将试件放置在湿润环境中，环境温度和湿度应符合国家标准要求。
（5）每隔一定时间测量试件的长度，记录测量数据。
（6）根据测量数据计算混凝土的收缩率。
三、检测标准混凝土收缩率的检测标准应符合国家标准《混凝土结构工程施工质量验收规范》（GB 50204-2015）的要求。
具体标准如下：1. 检测方法（1）混凝土的收缩率应采用干缩法或湿缩法进行检测。
（2）检测前应制备符合国家标准要求的试件，试件的尺寸应符合要求。
（3）检测环境应符合国家标准要求，包括温度、湿度等。
2. 检测频率混凝土收缩率的检测频率应根据工程实际情况确定，一般应满足以下要求：（1）在混凝土浇筑前和浇筑后的早期阶段，应每天检测一次。
（2）在混凝土硬化后，应每周检测一次。
（3）在混凝土使用前，应进行最后一次检测。
3. 收缩率限值混凝土的收缩率限值应符合国家标准要求。
根据不同的混凝土用途和工程要求，限值可能会有所不同。
混凝土的收缩性能及控制措施

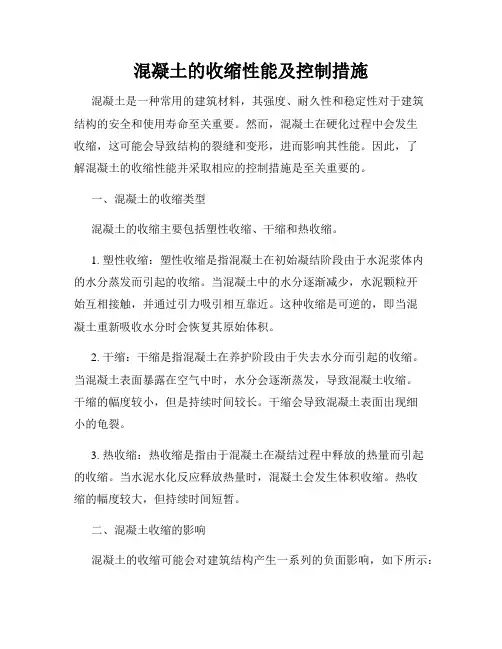

混凝土的收缩性能及控制措施混凝土是一种常用的建筑材料，其强度、耐久性和稳定性对于建筑结构的安全和使用寿命至关重要。
然而，混凝土在硬化过程中会发生收缩，这可能会导致结构的裂缝和变形，进而影响其性能。
因此，了解混凝土的收缩性能并采取相应的控制措施是至关重要的。
一、混凝土的收缩类型混凝土的收缩主要包括塑性收缩、干缩和热收缩。
1. 塑性收缩：塑性收缩是指混凝土在初始凝结阶段由于水泥浆体内的水分蒸发而引起的收缩。
当混凝土中的水分逐渐减少，水泥颗粒开始互相接触，并通过引力吸引相互靠近。
这种收缩是可逆的，即当混凝土重新吸收水分时会恢复其原始体积。
2. 干缩：干缩是指混凝土在养护阶段由于失去水分而引起的收缩。
当混凝土表面暴露在空气中时，水分会逐渐蒸发，导致混凝土收缩。
干缩的幅度较小，但是持续时间较长。
干缩会导致混凝土表面出现细小的龟裂。
3. 热收缩：热收缩是指由于混凝土在凝结过程中释放的热量而引起的收缩。
当水泥水化反应释放热量时，混凝土会发生体积收缩。
热收缩的幅度较大，但持续时间短暂。
二、混凝土收缩的影响混凝土的收缩可能会对建筑结构产生一系列的负面影响，如下所示：1. 裂缝：混凝土的收缩会导致结构内部发生应力的积累，进而产生裂缝。
这些裂缝会减弱结构的耐久性和强度，并且可能会影响建筑物的使用寿命。
2. 变形：由于收缩引起的应力会导致混凝土产生非均匀变形，这可能会导致结构的变形和不平整。
3. 渗漏：混凝土收缩后，会产生裂缝和缝隙，从而增加了渗漏的可能性。
这对于某些需要保持水密性的结构来说是一个严重的问题。
三、控制混凝土收缩的措施为了控制混凝土的收缩，以下是一些常用的控制措施：1. 混凝土配合比优化：通过合理调整混凝土的配合比，包括使用合适的水胶比、掺入适量的外加剂等，可以有效控制混凝土的收缩性能。
例如，使用减水剂可以延缓混凝土的凝结时间，从而减少塑性收缩的影响。
2. 养护措施：加强混凝土的养护可以有效地减少干缩的发生。
混凝土的徐变和收缩读书报告2
混凝土的徐变和收缩——钢筋混凝土非线性分析读书报告之一混凝土的徐变和收缩一． 混凝土的徐变1．概述长期荷载作用下，混凝土的应力保持不变，他的应变随着时间的增长而增大的现象叫做混凝土的徐变。
徐变有两部分组成：（1）基本徐变或称真实徐变，即在湿度平衡条件下产生的徐变值。
这是密封试件在荷载下实测的徐变值，主要和常值应力大小和时间有关。
（2）干缩徐变，这是受力试件和周围环境中湿度交换的结果，随时间而引起的变形。
干缩徐变区别于收缩，主要是收缩是混凝土在不受力情况下引起的体积变形。
混凝土在应力作用的当时（混凝土龄期为τ天）产生瞬时弹性应变εel ，随荷载作用时间（t ）的延续，徐变变形εcr 不断增长，经过一段时间后卸载，即时产生的弹性恢复变形εel ′<εel ，以后继续有徐变恢复又称弹性后效（迟后弹性变形）εel′′，但仍有残留的永久变形，称流动变形εcr ′。
如下图。
2．徐变应变值表达式 sd sb s εεε+=sh sb s εεεQ +=式中，εs ＝徐变总应变，εsb ＝基本徐变应变，εsd ＝干缩徐变应变，εsh ＝同一时期内的收缩应变，Q ＝系数，为常数值。
一般把未密封试件荷载所得随时间而增加的应变值，减去未受荷试件的相应的收缩应变值，即徐变应变。
时间（t ） 受荷混凝土时间－变形曲线3．混凝土徐变产生的原因（1）混凝土结硬以后，骨料之间的水泥浆的一部分变为完全弹性的结晶体，其他为填充在晶体间的凝胶体而具有黏性流动的性质。
水泥石在承受荷载的瞬间，结晶体和凝胶体共同受力。
然后，随着时间的推移，凝胶体由于粘性流动而逐渐卸载，此时晶体承受过多的外力，并产生弹性变形，从而使水泥石变形（混凝土徐变）增加，即由水泥凝胶体和水泥结晶体之间产生应力重分布所致。
（2）混凝土内部的微裂缝在荷载长期作用下不断增加，从而导致应变的增加。
在应力不大时，徐变以第一种原因为主；应力较大时，以第二种原因为主。
4．混凝土的徐变与混凝土应力大小的关系应力越大，徐变越大，随着混凝土应力的增加，混凝土的徐变将发生不同的情况。
不同骨料水泥砂浆混凝土的干缩变形对比研究
关
键
词： 骨 料 品 种 ；混 凝 土 ；砂 浆 ；净 浆 ；干 缩 变 形 ；水 电 工程
文献标志码 ： Ａ
中图 法 分 类 号 ： Ｔ Ｖ ５ ４ ４
置于 不饱 和 空气 中的混凝 土 因失 水分 散而 引起 的
理 。研 究 结果有 利 于水 工 混 凝 土 配合 比 的科 学 设计 、 骨料料 场 的合理 选择 以及 大坝 防裂 抗裂措 施 的提前 预
．
５８
人 民 长 江
Ｄ Ｌ ／ Ｔ ５ １ ４ ４—２ ０ ０ １ 《 水 工 混 凝 土 施 工 规 范》的相 应 技 术
要求 。
表 ２ 粗骨料 （ ５—２ ０ ｍ ｍ） 品 质检 测 结 果

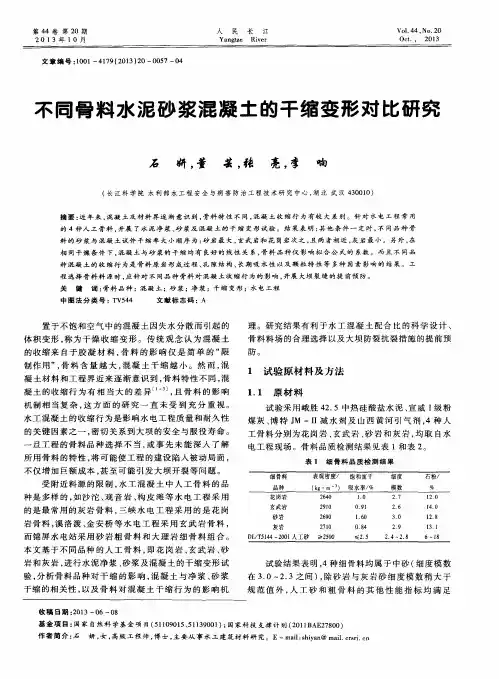

不 同 骨 料 水 泥 砂 浆 混 凝 土 的 干 缩 变 形 对 比研 究
石 妍 ， 董 芸 ， 张 亮 ， 李 响
（ 长 江 科 学 院 水 利部 水 工 程 安 全 与病 害 防 治 工 程 技 术 研 究 中心 ， 湖北 武 汉 ４ ３ ０ ０ １ ０ ）
摘要 ： 近年来 。 混 凝 土 及 材 料 界 逐 渐 意识 到 ， 骨料 特 性 不 同 ， 混 凝 土收 缩 行 为 有 较 大 差 别 。 针 对 水 电 工 程 常 用 的 ４种 人 工骨 料 ， 开 展 了水 泥 净 浆 、 砂 浆 及 混凝 土 的 干 缩 变 形 试 验 。结 果 表 明 ： 其他 条 件 一 定 时 ， 不 同品 种 骨
煤灰 、 博特 Ｊ Ｍ —Ｉ Ｉ 减 水 剂及 山西 黄河 引气 剂 ， ４种 人
工骨料 分别 为花 岗 岩 、 玄 武岩 、 砂 岩 和灰 岩 ， 均 取 自水 电工程 现场 。骨 料 品质检测 结 果见表 ｌ 和表 ２ 。
混凝土开裂原因分析报告及解决方法

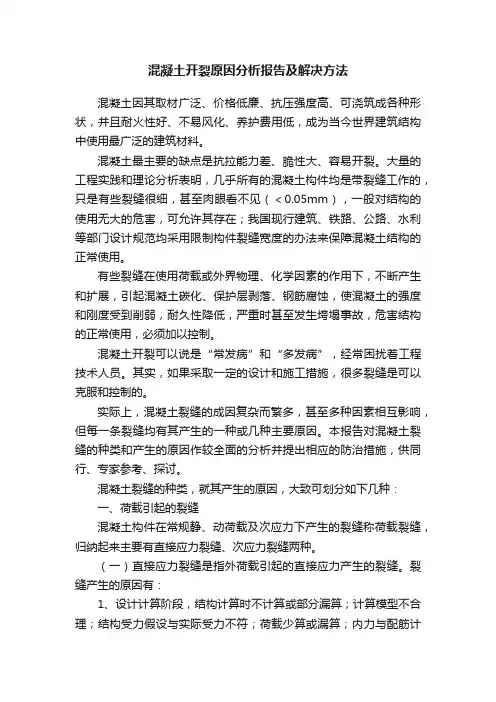

混凝土开裂原因分析报告及解决方法混凝土因其取材广泛、价格低廉、抗压强度高、可浇筑成各种形状，并且耐火性好、不易风化、养护费用低，成为当今世界建筑结构中使用最广泛的建筑材料。
混凝土最主要的缺点是抗拉能力差、脆性大、容易开裂。
大量的工程实践和理论分析表明，几乎所有的混凝土构件均是带裂缝工作的，只是有些裂缝很细，甚至肉眼看不见（＜0.05mm），一般对结构的使用无大的危害，可允许其存在；我国现行建筑、铁路、公路、水利等部门设计规范均采用限制构件裂缝宽度的办法来保障混凝土结构的正常使用。
有些裂缝在使用荷载或外界物理、化学因素的作用下，不断产生和扩展，引起混凝土碳化、保护层剥落、钢筋腐蚀，使混凝土的强度和刚度受到削弱，耐久性降低，严重时甚至发生垮塌事故，危害结构的正常使用，必须加以控制。
混凝土开裂可以说是“常发病”和“多发病”，经常困扰着工程技术人员。
其实，如果采取一定的设计和施工措施，很多裂缝是可以克服和控制的。
实际上，混凝土裂缝的成因复杂而繁多，甚至多种因素相互影响，但每一条裂缝均有其产生的一种或几种主要原因。
本报告对混凝土裂缝的种类和产生的原因作较全面的分析并提出相应的防治措施，供同行、专家参考、探讨。
混凝土裂缝的种类，就其产生的原因，大致可划分如下几种：一、荷载引起的裂缝混凝土构件在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。
（一）直接应力裂缝是指外荷载引起的直接应力产生的裂缝。
裂缝产生的原因有：1、设计计算阶段，结构计算时不计算或部分漏算；计算模型不合理；结构受力假设与实际受力不符；荷载少算或漏算；内力与配筋计算错误；结构安全系数不够。
结构设计时不考虑施工的可能性；设计断面不足（宁波跨海大桥）；钢筋设置偏少或布置错误；结构刚度不足；构造处理不当；设计图纸交代不清等。
2、施工阶段，不加限制地堆放施工机具、材料；不了解预制结构结构受力特点，随意翻身、起吊、运输、安装；不按设计图纸施工，擅自更改结构施工顺序，改变结构受力模式；不对结构做机器振动下的疲劳强度验算等。
混凝土常见干缩原因分析和改进建议
混凝土常见干缩原因分析和改进建议商品混凝土的干燥收缩是商品混凝土变形中最常见的一种变形，研究各因素下商品混凝土的干缩相关性具有十分重要的意义。
收缩裂缝是商品混凝土结构中普遍存在的一种现象，它不仅能降低建筑物的抗渗能力，而且会引起钢筋的锈蚀，从而影响建筑物的使用功能。
因而收缩裂缝控制成为控制商品混凝土质量的一项重要内容。
一、商品混凝土工程中几种常见收缩1.1干燥收缩商品混凝土的干燥收缩是商品混凝土变形中最常见的一种变形，是一种普遍的而且是难以避免的物理化学行为，而干缩变形又是引起商品混凝土开裂的最常见的也是最主要的原因。
干缩裂缝的产生主要是由于商品混凝土内外水分蒸发程度不同而导致变形不同：商品混凝土外部受水分变化影响较大，水分损失快，变形较大，内部水分散失慢，变形较小。
变形较大的表面受到内部的约束，产生较大应力而产生裂缝。
干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05mm～0.2mm之间，大体积商品混凝土中平面部位多见，较薄的梁板中多沿其短向分布。
当商品混凝土处于自由状态时，商品混凝土因水分散失而引起的体积缩小不会引起不良的后果，但实际工程中商品混凝土结构由于基础、钢筋或相邻部分的牵制而处于不同程度的约束状态，商品混凝土收缩因受约束(如两端固定的梁、高配筋的梁、浇筑在老商品混凝土上或坚硬岩基上的新商品混凝土)会引起拉应力，而且商品混凝土抗拉强度不高，因而容易引起商品混凝土开裂。
对于承重商品混凝土结构，裂缝会影响承载能力、危及安全和使用寿命；对于挡水建筑物，可能引起渗漏；水分通过裂缝侵入商品混凝土中，容易引起钢筋锈蚀和可溶性侵蚀以及加速冻融破坏，引起一系列危害。
1.2温度收缩温度收缩是工程建设中常见的情况。
产生温度收缩的原因是商品混凝土硬化过程中水泥水化热、气温、太阳辐射作用使商品混凝土在高温下硬化，硬化后降温产生温差收缩所致。
商品混凝土结构突然遇到短期内大幅度的降温,如寒潮的袭击，大坝施工过程中汛期过水等，会产生较大的内外温差，相应产生较大的温度应力而使商品混凝土结构贯穿开裂。
混凝土膨胀率干缩率试验报告及原始记录
混凝土膨胀干缩率试验报告
委托单位 工程名称 施工部位 代表数量 （1） 基本条件 用于补偿混凝土收 水中14d≥1.5 缩 限制膨胀 水中14d空气中28d≥-3.0 率设计值 用于后浇带、膨胀 水中14d≥2.5 -4 （× 10 ） 加强带和工程接缝 水中14d空气中28d≥-2.0 填充 施工配合比 工地捣实方法 制件时扩展度（mm） 试件尺寸（mm） （2） 混凝土使用材料情况 材料名称 水泥 掺和料1 掺和料2 细骨料 粗骨料 外加剂1 外加剂2 拌和水 （3）测定结果 试件编号 测定日期 龄期（d） 3（水中） 7（水中） 14（水中） 42（14水中+28空气） 54（14水中+42空气） 检测评定依据： 试验结论： 《混凝土外加剂应用技术规范》（GB50119-2013)，《补偿 该组混凝土试件膨胀、收缩性能符合《补偿收缩混凝 收缩混凝土应用技术规程》（JGJ/T178-2009） 土应用技术规程》（JGJ/T178-2009）中用于补偿混凝土收 缩标准要求。 单块值εt（× 10
－4
报告编号 委托编号 记录编号 报告日期
设计强合比 工地拌和方法 制件时坍落度（mm） 制件日期
制件捣实方法 制件维勃稠度（s） 养护方法
材料产地
品种规格
报告编号
施工拌和用料量（kg/m3）
代表值εt ） （× 10－4）
试验
复核
批准
单位（章）
实验六水泥干缩性试验
实验六、水泥胀缩性试验水泥加水会发生水化，其水化水泥与水系统绝对体积一般是减缩的，减缩程度与水泥矿物组成、水灰比、养护制度、环境条件有关。
温凝土除上述影响因素外，还与水泥用量有关。
因水泥干缩性能直接影响水泥混凝土的使用质量，因此用本试验测定水泥胶砂收缩率，以此评定水泥干缩性能。
一、试验目的(1)测定水泥胶砂干缩率，评定水泥干缩性能(2)掌程测定干缩性的原理和方法。
二、基本原理水泥砂浆和混凝土在水化与硬化过程中，由于水泥浆体中水分蒸发会引起于燥收缩，或者由于空气中含有一定比例的CO2，在一定相对湿度下使水泥硬化浆体的水化产物(例如Ca(OH)2，水化硅(铝)酸钙，水化硫铝酸钙)分解，并放出水分而引起碳化收缩，以及由于温度变化会引起冷收缩等。
采用两端有球形钉头的25mm×25mm×280mm的1：2胶砂试体，在一定温度、一定湿度的空气中养护后，用比长仪测量不同龄期试体的长度变化，以确定水泥胶砂的干缩性能。
三、实验器材(1)JJ-195-B水泥胶砂搅拌机。
(2)NLD-2水泥胶砂流动度测定仪、截锥圆模、模套、圆柱捣棒、游标卡尺等。
(3)试模：试模为三联模，由互相垂直的隔板、端板、底座以及定位用螺丝组成，结构如图所示。
各组件可以拆卸，组装后每联内壁尺寸为25mm×25mm×280mm。
端板有3个安置测量钉头的小孔，其位置应保证成型后试体的测量钉头在试体的袖线上。
①测量钉头用不短钢或铜制成，规格如图所示。
成型试体时测量钉头伸人试模板的深度为(10±1)mm。
②隔板和端板用45号钢制成．表面粗糙度不大于6.3μm。
③底座用灰口铸铁加工，底座上表面粗糙度不大于6.3μm，底座非加工面经涂漆无流痕。
(4)捣棒：捣棒包括方捣棒和缺口捣棒两种，缺口捣棒用于捣固测量钉头两侧的胶砂。
(5)刮砂板：用不易锈蚀和不被水泥浆腐蚀的金属材料制成，规格见图。
(6)三棱刮刀。
(7)水泥胶砂干缩养护湿度控制箱：用不易被药品腐蚀的塑料制成，其最小单元能养护6条试体并自成密封系统。
混凝土收缩的原因及对策
混凝土收缩的原因及对策一、前言混凝土是一种广泛应用于建筑工程中的重要材料，具有强度高、耐久性好等优点。
在混凝土使用过程中，不可避免会出现收缩现象，影响混凝土的使用寿命和性能。
本文将详细介绍混凝土收缩的原因及对策。
二、混凝土收缩的原因1.水分蒸发引起的干缩混凝土中含有大量的水分，施工后随着时间的推移，混凝土中的水分会逐渐蒸发。
当混凝土表面与外界环境接触时，空气中的水分会通过渗透、蒸发等途径进入混凝土内部，使得混凝土中的水分向表面挥发，形成干缩现象。
2.水泥水化引起的收缩混凝土中的水泥在施工后会与水发生化学反应，生成水化物，产生热量，导致混凝土体积的变化。
在混凝土的早期强度阶段，水化反应强度较大，混凝土会出现较大的收缩。
3.温度变化引起的收缩混凝土受到温度变化的影响也会出现收缩现象。
在高温下，混凝土中的水分蒸发速度加快，混凝土会出现干缩现象。
在低温下，混凝土中的水分会结冰，混凝土会出现体积膨胀和收缩现象。
4.材料性质不同引起的收缩混凝土中的材料性质不同，会导致混凝土在施工后出现收缩现象。
例如，混凝土中添加的粗集料与细集料的性质不同，会导致混凝土出现收缩现象。
三、混凝土收缩的对策1.控制混凝土中的水分含量在混凝土施工中，应合理控制混凝土中的水分含量，避免混凝土中的水分过多或过少，导致混凝土出现干缩或塌陷现象。
同时，施工完成后应采取适当的养护措施，防止混凝土过早脱水，从而减缓混凝土收缩的速度。
2.增加混凝土中的细集料比例混凝土中的细集料能够填充混凝土中的空隙，减少混凝土的收缩。
因此，在混凝土施工中应适当增加混凝土中的细集料比例，控制混凝土收缩的程度。
3.添加混凝土缩微材料混凝土缩微材料是一种特殊的添加剂，能够减少混凝土收缩。
在混凝土施工中，可以适量添加混凝土缩微材料，减少混凝土收缩的程度。
4.采用预应力混凝土结构预应力混凝土结构可以通过施加预应力来抵消混凝土收缩引起的应力，从而减小混凝土的收缩量。
因此，在一些对混凝土收缩要求较高的工程中，可以采用预应力混凝土结构。
混凝土的干缩性能与控制方法
混凝土的干缩性能与控制方法混凝土是一种常用的建筑材料，具有较高的强度和耐久性。
然而，混凝土在制作和使用过程中存在干缩的问题，这会给工程质量和使用寿命带来不利影响。
本文将讨论混凝土的干缩性能以及一些常用的控制方法。
一、混凝土的干缩性能混凝土的干缩是指在硬化过程中由于内部水分蒸发和水泥胶凝体收缩而引起的体积改变。
干缩特性的研究对于混凝土的性能评价和工程实践至关重要。
1. 干缩产生的原因混凝土的干缩主要与以下因素相关：水灰比、水胶比、外部环境湿度及温度变化、水泥种类、粒径大小、掺合料种类和含量等。
其中，水灰比是影响干缩性能最为重要的因素之一。
2. 干缩的表现形式混凝土的干缩会表现出不同的形式，主要包括总干缩、收缩应变、收缩应力等。
总干缩是指混凝土在完全干燥后与初始状态相比的体积变化。
收缩应变是指混凝土中水分的蒸发引起的线性收缩。
收缩应力则是收缩应变引起的内部应力。
二、混凝土干缩的控制方法为了控制混凝土的干缩，减少对工程的不利影响，可以采取以下方法：1. 合理配合材料在混凝土的配合中，可以通过合理调整水灰比、水胶比和掺合料的种类和含量来控制干缩。
降低水灰比和水胶比可以减少混凝土内部的孔隙和水分含量，从而减小干缩的程度。
同时，添加适量的掺合料，如矿渣粉、粉煤灰等，能填充混凝土内部孔隙，改善其致密性，降低干缩。
2. 合理施工和养护在混凝土浇筑施工过程中，应注意控制水灰比和水胶比，确保混凝土的均匀浇筑和充实。
此外，饱水养护是减小混凝土干缩的有效手段。
通过在浇筑后覆盖防水层或进行持续的喷水养护，能使混凝土内部水分充分饱和，减少干缩带来的体积变化。
3. 使用膨胀剂和纤维增强剂膨胀剂可通过在混凝土中放入膨胀剂颗粒，使其在水化过程中释放气体，形成微观孔隙，降低混凝土的干缩程度。
纤维增强剂可以在混凝土中分散添加纤维，改善混凝土的韧性和抗裂性能，减小干缩引起的裂缝。
4. 使用外加剂外加剂是控制混凝土干缩的重要手段之一。
例如，使用收缩剂可以抑制混凝土的干缩，减少干缩应变和应力的发生。
混凝土自由收缩和干缩原理
混凝土自由收缩和干缩原理混凝土自由收缩和干缩原理混凝土是一种由水泥、沙子、石子等材料混合而成的人造石材，具有优良的力学性能和抗压、抗拉强度。
然而，在混凝土的使用过程中，由于其特殊的物理和化学性质，会出现自由收缩和干缩现象，这会对混凝土的性能和结构造成影响。
本文将从混凝土自由收缩和干缩的原理、影响因素及控制措施等方面进行详细解析。
一、混凝土自由收缩原理自由收缩是指混凝土在固化过程中，由于水分蒸发、水泥水化反应等原因，体积发生缩小的现象。
其原理主要包括以下几个方面：1. 水泥水化反应混凝土中的水泥在与水发生反应时，会生成水化产物，这些产物可以填充混凝土中的孔隙和空隙，从而导致混凝土体积的减小，引起自由收缩。
2. 水分的蒸发在混凝土浇注后，由于气候和环境的影响，混凝土中的水分会逐渐蒸发，这也是导致混凝土收缩的原因之一。
3. 混凝土中的孔隙结构混凝土中存在着许多孔隙和空隙，这些孔隙和空隙在固化后也会导致混凝土收缩。
当混凝土中的水分蒸发或水泥水化产物填充这些孔隙时，混凝土的体积就会发生变化。
二、混凝土干缩原理干缩是指混凝土在固化后，由于水分的蒸发和环境湿度的变化等因素，导致体积缩小的现象。
其原理主要包括以下几个方面：1. 混凝土中的水分混凝土中的水分在固化后会逐渐蒸发，如果蒸发得太快，就会导致混凝土干燥收缩。
同时，如果混凝土中的水分含量过高，也会在干缩过程中影响混凝土的性能。
2. 环境湿度混凝土固化后，环境湿度的变化也会影响混凝土的干缩。
当环境湿度较低时，混凝土表面的水分会迅速蒸发，导致混凝土收缩。
3. 混凝土的孔隙结构混凝土中的孔隙结构也会影响混凝土的干缩。
当混凝土中的孔隙较大或孔隙分布不均时，会导致混凝土干缩不均，从而影响混凝土的性能和结构。
三、影响混凝土自由收缩和干缩的因素混凝土自由收缩和干缩的过程受到许多因素的影响，主要包括以下几个方面：1. 水泥的种类和用量不同种类的水泥会对混凝土的自由收缩和干缩产生不同的影响。
路面病害调查报告
路面病害调查报告篇一：混凝土路面病害调查报告水泥混凝土路面的病害调查报告摘要：水泥混凝土路面是一种高级路面，具有强度高、承载力强、刚度大、稳定性好、养护工作量少等优点。
根据目前国、省道及农村路网水泥混凝土路面建设比较普遍的情况，针对施工中出现的开裂、啃边、断板、沉陷、错台等质量病害，从水泥混凝土路面病害类型、产生的原因入手，分析建筑材料、混凝土配合比、水灰比、施工操作等对质量的影响，最后提出相应的预防对策。
关键词：水泥混凝土路面；病害分析；防治问题；探讨前言近十多年来，水泥混凝土路面建设发展迅猛，但工程质量并不尽人意，导致路面养护费用大大增加，为了能更好地控制水泥混凝土路面质量，下面就针对一些常见的水泥混凝土路面质量病害及防治问题进行浅析。
水泥混凝土路面产生质量问题的原因除路基本身质量欠缺而影响到路面质量外，主要还有路面施工不规范及组成材料不合格的问题。
1.水泥混凝土路面病害的主要类型1.1裂缝1.1.1板角裂缝在两缝交叉处的4块板角中1块或2块先出现断裂，断裂后的板角在重载作用下很快发展成严重破碎，并扩大至相临板角。
1.1.2纵向开裂断板平行或大致平行路面中心线的纵向裂缝，主要发生在半填半挖或新旧路基结合处。
1.1.3沿纵向施工缝的破坏发生在纵向施工缝的两侧，裂缝呈网状，主要是半幅施工、半幅通车的影响所致。
1.1.4网状裂缝混凝土自身强度不够而发生的网裂。
1.2唧泥板边缘和角隅下路基或基层塑性变形累积，而同混凝土面层脱离接触；接缝填封料失效，下渗的水积聚在面层下的脱空区内。
荷载作用积水变成有压水，侵蚀基层并同基层内冲刷出的细料搅混成悬液，沿接缝喷溅出。
久之，引起错台发生并导致板出现裂缝。
1.3错台板底脱空较严重部位，接缝或裂缝两侧板面出现高差，接缝处仅有部分传递荷载能力。
荷载作用时，带有冲蚀材料的有压水冲蚀基层，使板底脱空，板面由于基层材料被冲蚀，在荷载作用下而下沉，即形成错台。
错台的出现降低了路面行车的平稳性和舒适性。
混凝土收缩讲解
混凝土的绝热温升
70
OPC
与普通混凝
60
UHPC 土相比，高性能
50
℃)
HPC
混凝土的最大绝
升( 40 温
热温升降低10℃，
热 30
绝
最大温峰达到时
20
间推迟约5小时。
10
0
0
20
40
60
Sc ? (1 ? g )n Sp
根据骨料弹性模量的不同， n值变动于 1.2~1.7。
混凝土徐变（CC）和水泥浆体（CP）与 骨料（g）和未水化水泥含量（μ）之间 可有关系：
log Cp ? ? log 1
Cc
1? g ? ?
? 骨料的级配、最大粒径、粒形和结构可影响混 凝土的收缩和徐变。其中骨料的弹性模量最为 重要。
荷载导致的变形——徐变
? 荷载作用下超过弹性应变和自由干燥收 缩应变总和的变形。
? 徐变的原因是在荷载作用下，C-S-H凝胶 失去物理吸附水。
? 徐变有可逆与非可逆的区分。
干燥与徐变的可逆性
影响干缩与徐变的因素
? 材料与配合比
Powers认为混凝土收缩（ SC）和水泥浆收缩 （SP）之比与混凝土中骨料的体积分数（ g） 有指数关系：
混凝土体积稳定性
混凝土的体积稳定性指在荷载或非 荷载作用下，混凝土的变形。
非荷载变形的类型
? 混凝土内部湿度变化导致的体积变化 ? 温度变化导致的体积变化 ? 化学反应导致的体积变化 ? 沉降导致的体积变化
混凝土内部湿度变化导致的体积变化
? 干燥收缩（Dry shrinkage ）：
混凝土的干缩和湿胀原理
混凝土的干缩和湿胀原理一、前言混凝土是一种常用的建筑材料，其具有强度高、耐久性好等优点，因此在建筑中应用广泛。
然而，在使用混凝土时，我们也需要考虑到其一些不利因素，比如干缩和湿胀。
本文将详细介绍混凝土的干缩和湿胀原理。
二、混凝土的干缩原理干缩是指混凝土在干燥过程中由于水分蒸发而产生的收缩变形。
混凝土的干缩是由于水在混凝土中的蒸发引起的。
当混凝土中的水分蒸发时，水分分子之间的相互作用力消失，导致混凝土中的水分子向周围移动。
而由于混凝土的孔隙结构，水分子向周围移动时，会拉动周围的混凝土颗粒，从而导致混凝土整体的收缩变形。
1.1 水分蒸发混凝土的干缩是由于水在混凝土中的蒸发引起的。
混凝土中的水主要分为两种：一种是混凝土中的自由水，另一种是混凝土中的结合水。
自由水是指混凝土中未与水泥反应形成水化产物的水，而结合水则是指混凝土中与水泥反应形成水化产物的水。
在混凝土中，自由水会在混凝土的孔隙中存在，而结合水则会与水泥反应形成水化产物，从而使混凝土的硬度增加。
当混凝土表面处于干燥状态时，混凝土表面的水分子会向周围的空气中蒸发。
由于混凝土内部的水分子与表面的水分子存在浓度梯度，因此混凝土内部的水分子也会向表面移动，并在表面蒸发。
当混凝土内部的自由水分子蒸发时，混凝土会发生干缩变形。
1.2 孔隙结构混凝土的干缩与混凝土的孔隙结构有关。
混凝土的孔隙结构主要包括毛细孔、粗孔和空隙。
毛细孔是指混凝土中的细小孔隙，其直径小于50微米；粗孔是指混凝土中的较大孔隙，其直径大于50微米；空隙是指混凝土中的空气孔隙。
当混凝土内部的水分子向表面移动时，由于混凝土的孔隙结构，水分子会拉动周围的混凝土颗粒，导致混凝土整体的收缩变形。
具体来说，当自由水分子蒸发时，其周围的混凝土颗粒会受到拉力的作用，从而向水分子所在的方向移动，导致混凝土的收缩变形。
而结合水分子的蒸发则会导致混凝土中的水化产物发生收缩变形。
三、混凝土的湿胀原理湿胀是指混凝土在潮湿环境中吸水后产生的膨胀变形。
水泥混凝土干缩性试验方法
水泥混凝土干缩性试验方法1、目的、适用范围和引用标准本方法规定了在恒温、恒湿条件下，测定水泥混凝土试件由于失水引起的轴向长度变形的方法。
本方法适用于不同水泥混凝土干缩性能的比较，本方法规定集料公称最大粒径不大于26.5mm。
2、试验步骤（1）干缩率试验以三个试件为一组。
混凝土的拌合、成型按T0551的规定进行。
（2）如果采用预埋测钉，将干净的测钉安置在试模两头端板的中心孔中。
成型试件的过程中，应防止测钉脱落。
试件成型后送养护室养护，约2h-4h后抹平表面，并防止水珠滴在试件表面。
试件应带模养护1d-2d（视当时混凝土实际强度而定）。
（3）如果采用后埋测钉，成型试件后，试件应带模养护1d-2d（视当时混凝土实际强度而定）。
拆模后，立即用环氧树脂或其它化学粘结剂加固轴心测钉。
（4）试件应在3d龄期（从搅拌混凝土加水时算起）从标准养护室取出，并立即移入干缩室内测定初始长度（含测头）。
初始长度应重复测定三次，取算术平均值作为基准长度的测定值。
（5）从移入干缩室日起计算，在1、3、7、14、28、60、90、120、150、180d测定试件的长度。
（6）测量前应先用标准杆校正仪器的零点，并应在半天的测定过程中至少校核1-2次（其中一次在全部试件测读完后）。
如复核时发现零点与原值的偏差超过±0.01mm，应调零后重新测定。
（7）试件每次在收缩仪上放置的位置、方向应保持一致。
为此，应在试件上标明相应的记号。
试件在放置及取出时应仔细，不能碰撞表架及表杆，否则应重新校核零点。
（8）试件经测长和称量后，将底面架空置于不吸水的硬质网格垫板上，连同垫板放在试件架上，试件之间的间距应不小于30mm。
（9）需要测定混凝土自收缩的试件，在3d龄期时从标准养护室取出立即密封处理。
密封处理可采用金属套或蜡封，采用金属套时试件装入后应盖严焊死，不得留有任何缝隙。
外露的测头周围应用石蜡封堵。
蜡封时至少应涂蜡3次，每次涂蜡前应用浸蜡的纱布裹严，蜡封完毕后应套塑料布。
