柜装防护型脉冲控制仪《DWGP-A-DC16》使用说明书

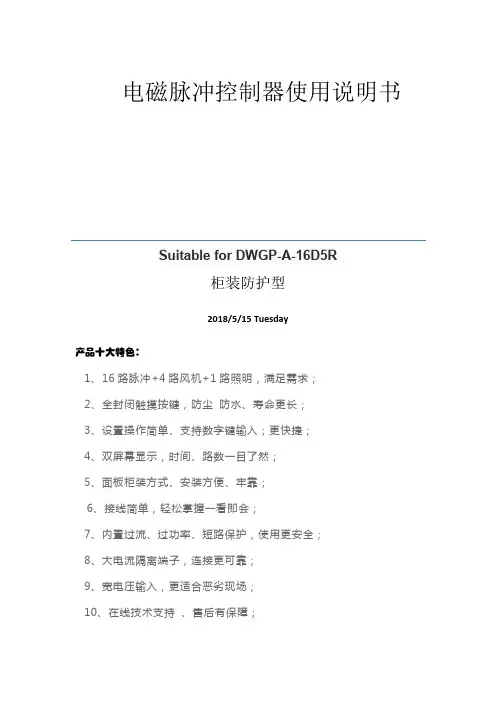

电磁脉冲控制器使用说明书Suitable for DWGP-A-16D5R柜装防护型2018/5/15 Tuesday产品十大特色：1、16路脉冲+4路风机+1路照明，满足需求；2、全封闭触摸按键，防尘 防水、寿命更长；3、设置操作简单、支持数字键输入；更快捷；4、双屏幕显示，时间、路数一目了然；5、面板柜装方式、安装方便、牢靠；6、接线简单，轻松掌握一看即会；7、内置过流、过功率、短路保护，使用更安全；8、大电流隔离端子，连接更可靠；9、宽电压输入，更适合恶劣现场；10、在线技术支持 、售后有保障；⏹概述脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置，它的输出信号控制脉冲电阀，使喷吹压缩空气对过滤袋循环清灰，除尘器的阻力保持在设置范围内，以保证除尘器的处理能力和收尘效率。
本产品是自主开发的新一代产品，采用可编辑程序微电脑控制芯片，电路采用抗高干扰设计，具有短路、欠压、过压保护功能，并且仪表密封良好，防水防尘，按键采用触摸方式，寿命长，并且设置参数更加方便快捷。
术语定义：脉冲宽度：每个脉冲的工作时间（秒）。
脉冲间隔：两个相邻脉冲的间隔时间（秒）。
周期间隔：两个相邻除尘周期的间隔时间（秒）。
输出路数：外部接入的脉冲阀个数。
⏹技术指标1、待机功耗：0.1W2、输入电压：（85-220）V AC 50HZ3、额定电压： 220V AC 50HZ4、输出电压：24V DC5、额定电流： 1.2A DC6、脉冲间隔： (0.01-9999.00)秒7、脉冲宽度： (0.01-9999.00)秒8、周期间隔： (0.01-9999.00)秒9、输出路数： 16路脉冲+4路风机+1照明开关10、外形尺寸：L*W*H 214*152*43.5mm11、安装方式：柜装、卡扣式12、使用环境：-10℃~60℃、干燥、远离磁场接线方式如上图，端子功能分布：1、电源：该仪表内置优质开关电源，可直接接入220VAC 50HZ电压，L: 火线N: 零线FG: 接地2、风机照明端子：该仪表具有4路风机+1路照明功能；L : 5路开关公共端，连接火线（建议）；F1 F2 F3 F4 : 4路风机端子照：照明端子风机和照明端子分别接入相应交流接触器线圈，线圈另一端统一连接到系统零线（建议）；3、脉冲控制端子该仪表具有16路脉冲控制功能；+：脉冲阀公共端1、2...15、16 : 16路脉冲控制端子脉冲阀门公共端输出24V 1.2A直流电。
可编程脉冲控制仪DMK-5CSL-48D使用说明书
可编程脉冲控制仪DMK-5CSL-48D使用说明书可编程脉冲控制仪输出的信号为脉冲宽度，持续两个称之为脉冲间隔，冲后一个到个脉冲之间的停止时间为循环定时清灰。
控制仪有微处理器（CPU）,控制集成电路,LED数码显示,光电间隔，大功率组成。
可编程脉冲控制仪分为两种方式，在线控制仪和离线控制仪，主要用于小型除尘器清灰，输出路数可根据需求进行调节，该产品性能市场同类产品，使用简单方便，性能稳的，寿命长等特点。
原理：除尘器清灰时,一边过滤一边喷吹清灰,可编程脉冲控制设定的脉冲宽度和脉冲间隔输出电信号脉冲一次喷吹清灰。
使用除尘器的运行阻力保持在设定的范围之内，除尘器的处理能力和收尘的效率。
可编程脉冲控制仪在线安装标识说明1：【电源】为交流220vV输出入端子（L，N）；2：【公共端】为电磁脉冲阀的公共端接线端；3：【运行信号】为信号脉冲控制仪远程控制端口,接口类型为干接点。
当需要远程控制清灰运行时,需将主板上的黑色运行信号跳线帽儿断开,短接运行信号两个端子；注意:电路板上的短接帽儿为不需要远程控制时的快捷设置方法,再不需要远程时,不需要取下短接帽,也不需要端子短接运行信号。
4:【1~N】为脉冲阀信号输出端子（N表示控制仪输出路数）;5:【A+B-】为485标准MODBUS通讯接口。
可编程脉冲控制仪使用说明1、运行控制（仅支持QYM-ZC-10D、QYM-LC-10D）：2、当线路板上“信号选择”插块连接时，外部运行信号输入无效;3、当线路板上“信号选择”插块断开时，外部运行信号输入有效。
接上电源后，外接的触点没有闭合，控制仪则停止运行，等待外部触点闭合；外部触点闭合后，控制仪开始运行，从路开始输出驱动脉冲阀，经脉冲宽度延时，停止输出，再经脉冲间隔延时后，继续输出下一路，至后一路后，再经周期间隔延时后开始从路进行下一个循环周期；4、数码显示：控制仪运行时，显示的是脉冲宽度、脉冲间隔或周期间隔的剩余时间；停止运行时，显示“----”；参数设置时，显示当前参数的设置值。
JMC20型无处点脉冲控制仪使用说明书
JMC20型无处点脉冲控制仪使用说明书脉冲喷吹控制仪，JMK-20除尘控制仪
计，该系列产品是紧跟现代电子合理的迅猛发展，采用了目前较的数字集成电路，通过长期从事袋式除尘控制系统的现场设计及自动化产品的开发制作经验，博采众家同类产品所长而全新设计推出的一种新型产品。
该系列产品具有小型化、多功能、低功耗、高集成度、强抗干扰、经久耐用、操作维护简单等诸方面的优点。
大大满足了各种脉
20、JMK-60三种规格，全部采用工程专用全密封塑料透明防尘机箱，外形美观，操作使用方便。
额定输入电压:AC220V(1±10%)50-60Hz
额定输出电压:DC24V DC36V AC110V AC220
额定功耗:≤8W
本机输出路数:1-60路内
控制路数扩展:可根据要求扩展任意路数
输出路数可调:输出路数可根据需要任意调解设定（订货时注明）。
脉冲宽度:0.01-0.8S范围可调（如有特殊要求订货时注明）
脉冲间隔:1-90S范围可调（如有特殊要求订货时注明）
差压控制:开关信号（订货时注明）
使用环境温度: -25℃-- +55℃，空气的相对湿度不大过85%，无严重腐蚀气体和导电爆炸的尘埃，无剧烈振动或冲击
重量：1.5kg
外形尺寸：160mm*210mm*70mm（长*宽*高）
安装形式：螺栓固定。
【推荐】袋虑除尘脉冲控制仪dmk-6cs(d-e),说明书-范文模板 (8页)
（九）分水滤气器要定期排污。3-6个月清洗一次，过滤元件用10%稀盐酸水煮沸半小时即可。
篇二：DMK-III型脉冲控制仪
DMK-III型脉冲控制仪
说
明
书
山东金钊建材设备有限公司
2、额定输出电压 DC24V 3、额定输出电流 1A
一、概述：
MC脉冲袋式除尘器为侧开门结构，规格有24-120袋。制作采用分段，工作人员现场组装，运输方便，组装简单能够确保安装质量。MC脉冲袋式除尘器运行阻力小、除尘效率高、运行稳定、性能可靠、结构紧凑、占地面积小、维修方便、使用简单，可广泛应用于冶金、机械、化工、电力、建材等行业的除尘系统中。
二、工作原理、结构与喷吹系统
（一）工作原理：
含尘气体由进风口进入灰斗，其中粗颗粒的粉尘因风速降低直接沉降落入灰斗，细小粉尘随气流进入袋室，经过滤袋过滤后形成粉尘层附着在滤袋的外壁，净化后的气体进入净气室，经出风口排出。随着过滤时间增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，可使处理风量逐渐减少。为正常工作，要控制阻力在一定范围内
过滤风速V<1.5m/min、入口浓度C≤10g/㎡时：脉冲周期
T=2~3min；
过滤风速V<2M/min、入口浓度>10g/㎡时：脉冲周期T=1~2min。
（四）清灰用压缩空气耗量计算：
Q= ㎡/min
式中Q——每台除尘器耗气量 ㎡/min；
a——附加系数（包括管道漏气）1.2；
n——脉冲数量个；
（二）结构：
MC系列除尘器由上箱体、灰斗，卸灰阀和喷吹清灰系统组成。 上箱体由花板分为袋室与净气室，净气室在上部包括出风口和顶部检修门；喷吹系统的喷吹管安装在净气室；滤袋安装在花板上，内部由滤袋框架支撑；
GOYEN TBMM时序脉冲控制仪 说明书
技术说明书 TBMM 时序脉冲控制仪概况：高原公司的GC1200（带盒子）和TBMM（线路板）系列清灰 系统控制器是专为操作脉冲 除尘器阀门而设计的首选系列。
控制器提供连续信号给控制清灰脉冲频率和间隔的电磁阀以设定清灰时间。
以TBMM 电路板为基础的微处理机结合控制器程序的数字显示，能独立调节： o 阀门“通电”时间 o 阀门“停电”时间 o 工作的阀门数量 o 除尘器停止过滤后的吹净周期数（自动吹净功能）适用范围：适用于除尘器,特别是逆吹风脉冲清灰过滤系统包括各种滤袋、滤筒、扁袋、陶瓷管和金属纤维滤袋。
结构标准的GC1200 密封盒是用聚碳酸酯做成，为电子组装件提供总体安全保护，达到IP65 (Nema 4) 的保护等级。
客户也可以选用具有同等 保护功能 的金属密封盒。
TBMM 数显电子计时器已经被有关部门验证而且厂家提出保证, 决不会影响其他电子设备的安全运作。
GC1200 控制器是很结实的装置， TBMM 线路板表面已经过一种特殊处理，可经受高湿度、高温度环境。
各组件均经过严格挑选，可以隔离电子信号噪音，并具有输入电源超压保护和输出信号超载保护功能。
控制器具有自动吹净功能，计时器在除尘器风机停止后能继续运行，以完成整个预设定的程序周期。
当风机停止后，风机马达 启动器上的 辅助接触自动打开，开始吹净周期。
吹净周期的程序编制数为0~25。
当预编程序的周期数完成后，计时器就自动停止。
当除尘器风机再次开启后，吹净功能计时器也会自动开启。
图1 阀门控制技术参数输入电压 100-260 Vac 操作温度： －40℃至＋60℃ 输出电压 与主供电匹配负荷输出指示器： 红色 LED控制接头数10， 20， 30， 40， 50 预编程序设定选择器： 三位数字电子显示器（LED） 阀门“通电”时间： 30～350 毫秒，每次可调节5 毫秒 吹净周期数： 0～25阀门“停电”时间： 5～180秒，每次可调节1秒 密封盒：铭牌 IP65/Nema 4 国际标准保护 功率负荷： 2.5 Amp, 100～260 Vac 材料：粉末涂层金属（M）或聚碳酸酯（P）定时精确度：定点的正负5％GC1200/GC1300/GC1400宽 度 高 度深 度安装孔尺寸 控制盒尺寸大小 英寸 mm 英寸 mm 英寸 mm 宽mm×高mm 聚碳酸酯10输出口11 180 7.5 180 5.12 90 120×120 聚碳酸酯20～50 输出口15 380 11 280 5.12 130 354×254 金 属10 输出口 12 300 7.87 200 4.72 120 —— 金 属20－50输出口15380123006.10155——接线:请按照接线图连接。
脉冲控制仪使用说明
广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
4、控制仪参数
根据除尘器清灰要求设定脉冲控制仪的脉冲宽度、脉冲间隔、周期间隔、输出路数的参数值使除尘器运行阻力保持在设定范围之内。主要参数如下：
脉冲宽度：控制仪每次输出一路驱动电压，驱动电压持续的时间；
脉冲控制仪上的输出指示二极管依次显示每路驱动电压的输出状态，使控制仪输出状态直观清晰；
数码管显示区显示每个参数运行的计时时间和在参数设定时显示参数设定值；
脉冲控制仪器件采用集成电路提高了产品的稳定性和可靠性；
脉冲控制仪采用全密封塑料外壳，外形美观，防尘性能好；接线位置、脉冲控制仪安装孔位置设计合理，便于现场接线安装使用。
6、若所有的电磁阀不动作，请检查阀公共端是否接触良好；
7、控制仪上电后Байду номын сангаас数码管显示或按键不正常，可能MCU电路损坏,请立即联系我们的售后人员；
八、售后服务
产品整机保修一年，一年后免工时费维修。
3、特点及应用
脉冲控制仪采用工业级芯片作为控制核心；
在印刷线路板上有明显的设置标志，可方便的进行控制仪的清灰参数设置；
控制仪输出侧设有各个输出点的工作指示，可快速判断输出点的状态；
各输出端输出控制电磁脉冲阀的开启，喷吹压缩空气清灰，同时有发光二极管显示喷吹顺序。除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制仪按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。
4、数码显示:控制仪运行时，显示的是脉冲宽度、脉冲间隔或周期间隔的剩余时间；停止运行时，显示“----”；参数设置时，显示当前参数的设置值。
5、最大输出路数：控制仪最大路数设置通过设置“输出路数”参数设定。
脉冲针灸治疗仪使用说明书(3篇)
第1篇一、产品概述脉冲针灸治疗仪是一种集传统针灸与现代科技于一体的医疗设备，通过模拟传统针灸的刺激方式，结合现代电子技术，对人体的穴位进行刺激，以达到疏通经络、调和气血、缓解疼痛、调节生理功能等治疗效果。
本产品适用于各种慢性疼痛、神经痛、肌肉劳损、关节炎、颈椎病、腰椎病等疾病的治疗和调理。
二、产品特点1. 模拟传统针灸：脉冲针灸治疗仪采用微电脑控制，模拟传统针灸的手法，刺激穴位，安全可靠。
2. 多种刺激模式：根据不同疾病和患者需求，提供多种刺激模式，如疏密波、断续波、疏密断续波等。
3. 自动定时：治疗时间可根据需要设定，避免长时间治疗对患者造成不适。
4. 安全保护：具有过载保护、短路保护等功能，确保使用安全。
5. 操作简便：操作界面直观易懂，操作简便，老人和儿童也可轻松使用。
三、适用范围1. 慢性疼痛：如颈椎病、腰椎病、肩周炎、关节炎、风湿性关节炎等。
2. 神经痛：如坐骨神经痛、三叉神经痛、带状疱疹后遗神经痛等。
3. 肌肉劳损：如腰肌劳损、肩背肌肉劳损、腿痛等。
4. 消化系统疾病：如胃痛、肠炎、便秘等。
5. 妇科疾病：如痛经、月经不调等。
四、使用方法1. 检查设备：使用前请检查设备外观是否完好，如有损坏，请及时联系售后服务。
2. 选择刺激模式：根据疾病和患者需求，选择合适的刺激模式。
3. 调整强度：根据个人感觉调整刺激强度，以患者能忍受为宜。
4. 穴位定位：根据疾病选择相应的穴位，如颈椎病可选用风池、大椎、肩井等穴位。
5. 治疗操作：将电极片贴在穴位上，开启治疗仪，开始治疗。
治疗过程中，如感觉不适，请立即关闭治疗仪。
6. 治疗时间：每次治疗时间约为30分钟，每天1-2次，具体治疗次数根据病情和患者需求而定。
五、注意事项1. 使用前请确保治疗仪处于干燥、通风的环境中。
2. 治疗时请保持电极片与皮肤接触良好，避免脱落。
3. 治疗过程中，如感觉不适，请立即关闭治疗仪。
4. 治疗过程中，避免电极片受到碰撞、挤压等外力作用。
脉冲控制仪说明书2014-7-12
能型脉冲控制器使用说明书一、概述脉冲控制器采用单片机为主控制元件，运用数字处理及控制技术，具有速度快、精度高、控制功能强大等优点，采用数码管显示及按键输入，使人、机交互操作更方便。
二、功能1、控制器具有脉冲输出时间设置功能。
2、脉冲阀间隔时间设置功能。
3、周期间隔时间设置功能。
4、输出路数设置功能。
三、操作面板功能：1、功能按键：为功能项循环切换按键，在停机状态下，功能项循环顺序为A→B→C→F→A：在运行状态下，功能项循环顺序为l→2→3→4→5→l。
2、增加按键：数值按循环值增加一。
3、减小按键：数值按循环值减小一。
4、数码管显示：数码管前两位用于指示功能，后三位为显示数值，显示参数（表附后）。
5、发光管指示：A、电源：为控制器电源指示。
四、设置参数表：第一位后三位说明A XXX XXX=脉冲阀输出时间（单位：mS）B XXX XXX=脉冲阀间隔时间（单位：S）C XXX XXX=周期间隔时间（单位：S）F XXX XX=脉冲阀输出路数五、运行参数表：第一位数码管说明1-10 XXX 脉冲阀1运行，XXX=距离脉冲阀1-10剩余时间00 XXX XXX=大周期间隔时间六、使用方法I、首次使用时，在保护仪上电后，应按使用要求设置保护控制参数，设置完成后延时10S后即保存，直至再次改变这些设置。
2、脉冲阀输出时间设置：在非运行状态，数码管前两位显示“A”时，用增加按键或减小按踺改变数值，脉冲阀输出时间设置为l -999mS循环可选。
3、脉冲阀间隔时间设置：在非运行状态，数码管前两位显示“B”时，用增加按键或减小按键改变数值，脉冲阀间隔时间设置为1-999S循环可选。
4、周期间隔时间|殳置：在非运行状态，数码管前两位显示“C”时，用增加按键或减小按键改变数值，周期间隔时间设置为l-999S循环可选。
5、输出脉冲阀路数设置：在非运行状态，数码符前两位显小‘F”时，用增加按键或减小按键改变数值，输出脉冲阀路数设置为1-10循环可选。
上海硅园计算机 CQ-A 通用脉冲控制仪 说明书
CQ-A通用脉冲控制仪 使用说明书上海硅园计算机科技发展有限公司一、特点CQ-A型通用脉冲控制模块采用通用的硬件(电路) + 定制CPU的设计方案，出色地解决了降低控制成本和提高控制可靠性的矛盾，最大限度地提高了性能/价格比。
CQ-A为单板结构，用两个旋钮分别设置脉冲室间隔和脉冲宽度，用跳线选择控制室数，操作非常简单。
CQ-A可配备不同的控制程序，以实现对各种型号脉冲袋除尘器的最佳控制。
对用户而言，只需在产品订货时指定控制室数、除尘器型号和按要求将CQ-A与相应的除尘器连接起来即可。
我公司负责按除尘器的要求配备相应的控制程序。
CQ-A具有完全自主的知识产权，我公司有能力也愿意和收尘器设计、制造者合作，通过不断优化控制流程，为最终提高收尘设备的工作效率努力工作。
CQ-A采用可靠、独立的监视电路、循环扫描等技术，确保其能够长期稳定、可靠地工作。
CQ-A采用耗电少、适应电压范围宽的控制芯片，最大限度地降低了系统对电源的要求。
CQ-A采用高性能的全平面型交流开关电路，10-48路220V的交流电压输出，以直接驱动电磁阀或交流接触器等器件。
二、外观三、技术指标室间隔时间的调节范围：5-360秒。
输出脉冲宽度的调节范围：50-600毫秒。
电源电压：AC110-240V 50Hz。
输出路数：2-19路可选。
每路输出电压：AC220V。
每路输出电流：0.8A。
尺寸：121×98。
四、安装方法由于CQ-A的各种电路直接暴露在外，且电路板上部分区域工作电压高达220V，所以，CQ-A适合安装在灰尘浓度较低且不会引起以外触电事故的场合,如密封较好的配电箱/柜，除尘器专为其设计的控制箱等。
安装方法如下：首先，将安装定位纸平整地粘贴在安装面上，按图上的定位标志加工安装孔（孔径3毫米）。
第二步，将固定螺丝1从安装面的反面插入安装孔，将支柱固定在安装面上(请参阅图1)。
第三步，将CQ-A放置在支柱上，用固定螺丝2将CQ-A和支柱连接起来。
【推荐】袋虑除尘脉冲控制仪dmk-6cs(d-e),说明书-范文模板 (8页)
4、手进操作功能：
按手进键,控制仪进入下一路的循环工作。
5、复吹操作功能：
按复吹键,控制仪重复这一路的工作,再进入下一路的循环工作
6、路数设置：（单位：1路；最大值为40路） 按路数键,直接调节到所需路数即可
常州凯普自动化设备有限公司
DMK-III型脉冲喷吹控制仪具备如下特点：
1、控制仪输出路数可调。
2、增加压差控制仪输入接点。即可定时清灰，也可定压差清灰。
3、采用专用线路大大简化了线路和电器，提高了控制仪的稳定性和可靠性。
4、采用全密封外壳，防尘性好，侧面有敲落孔，进出线位置可适应各个方向，安装方便。
二、技术指标
1、额定输入电压 AC220V(1+10%)50HZ
显示顺序无紊乱现象；将电磁阀从左到右编号，并按顺序接在控制仪插头各输出线上。控制仪按指定位置就位后，接电源，然后用绝缘胶布包好各接头。控制仪开动后，调节脉冲宽度的宽窄及脉冲周期的长短，显示准确；电磁阀开关声响清晰无颤动现象方为合格。 设备开车前必须将灰斗内杂物清除之后方可运行。
（七）设备投产后，如发现除尘器上盖板与上箱体接合不严漏气时，除了拧紧盖板中间压件螺母。
（一）工作原理：
含尘气体由进风口进入灰斗，其中粗颗粒的粉尘因风速降低直接沉降落入灰斗，细小粉尘随气流进入袋室，经过滤袋过滤后形成粉尘层附着在滤袋的外壁，净化后的气体进入净气室，经出风口排出。随着过滤时间增加而积附在滤袋上的粉尘越来越多，增加滤袋阻力，可使处理风量逐渐减少。为正常工作，要控制阻力在一定范围内
q——每个脉冲阀喷吹一次耗气量 ㎡；
T— —脉冲周期 min。
（五）喷吹时间
喷吹时间一般为0.1~0.2sec,>0.2sev不经济。
GOYEN P 系列精确压差脉冲控制仪 技术说明书
技术说明书 P系列精确压差脉冲控制仪概况：高原公司最新推出的P系列除尘器清灰系统精确压差脉冲控制仪具有独特的模块结构，能使一个简单的时序控制器方便地扩展为先进的压差控制仪，具有模拟和数字输入/输出功能，并能与SCADA和DCS系统整合。
高原公司的P系列脉冲控制仪强大的选购功能将能够满足客户的日益增长的需要。
主/付输出控制板模块式结构：新一代的清灰系统控制器是易于配置的主控制器＋付控制板的架构。
主控制器具有10个输出端子，每个付板也具有10个输出端子，通过连接主控制器和付板（最多可连接19个付板），使脉冲控制输出点总数多达200个。
每个输出端子都具有独立的开关和LED指示灯。
付板可以选择插拔式接线座或螺丝固定线头的接线方式。
P-2DC-CTX-MOD主控制器模块PS-C付板控制模块清灰模式选择：用户可以选择从以下的两种功能平台模块按照除尘器的控制需求选择，并且可以自行互换模块，只要拆下一个模块后更换上另一个模块即可。
P-SM:时序控制模块，根据时序控制脉冲清灰信号。
脉冲时间为30～500毫秒，脉冲间隔为1～999秒。
P-SM时序控制模块P-EDM: 高级压差控制模块，使清灰系统控制更加方便和灵活。
除了支持 P-SM的所有功能外, P-EDM 模块还提供：●根据压差阻力的上限和下限控制清灰●根据高压差阻力点和阻力下降的百分率控制清灰●可选择显示压差的单位 (kPa,Pa,mmH20,inH20,mmHg)●压差控制下最少清灰频率功能●可选择预先设定的清灰模式，减少二次扬尘同时减少控制系统布线的工作量●新除尘器预涂层功能●风机停止后启动吹净清灰周期●可选购压差管自动清洁装置，防止气管积灰堵塞P-EDM压差控制模块P-SM 和P-EDM 两个模块共有的功能包括:● 宽视角LCD 液晶显示屏 ● 每次按键输入有声响● 5种语言显示; 英、德、意大利、法和西班牙文 ● 停电时控制仪状态和数据自动记忆 ● 在运行时可滚动显示所有设定参数值●在启动时自动搜索连接着控制仪的的阀门线圈，付板模块以及通讯模块 ● 运行时间和周期记录 ● 出厂初始值重设系统报警功能：● 电磁线圈短路或断路的故障检测和位置判断 ● 运行周期在10万、50万和95万次报警 ● 看门狗报警 ● 电压不足报警 ● 电路板温度超标报警 ● 压差阻力超高报警 ● 辅佐设备故障报警●气包低压报警 (需连接压缩气管路压力变送器)报警延迟时间最长为255秒，报警既可在控制器上重新设定，也可以通过P-CTX 或 P-MOD 通讯卡进行远程控制。
离线式脉冲除尘控制仪说明书
1.6.160111脉冲袋式除尘器控制仪(离线扩展式 输出DC24V/AC220V)使用说明书一、仪器的主要特点本控制仪是用于袋式脉冲除尘器的主控装置，根据设定参数，输出脉冲信号，控制气动阀或电磁阀，进而控制压缩空气对滤袋进行喷吹清灰，以保证除尘器处理能力和收尘效率。
● 本控制器采用意法半导体ST 公司生产的基于ARM 内核的工业级高速微处理器，性能稳定可靠；● 外观设计美观大方；按键布局直观，合理；● 控制器外壳采用ABS 工程塑料，全密封防水设计，可防止灰尘和水侵入，延长控制器使用寿命。
● 线路板上有醒目的标示符，可方便进行功能设置；● 可根据除尘器清灰要求，调整脉冲宽度、脉冲间隔和周期间隔。
● 输出位置设有输出点的工作指示，可快速判断输出点的状态； ● 设有无源压差输入点，可由压差控制清灰；● 广泛应用于窑炉，水泥立窑、矿山等行业的除尘清灰系统中。
二、仪器的工作原理和参数室间隔......脉冲宽度脉冲间隔阀 #1阀 #2 #2 提升阀 #m .........提升阀 #1共m 个室(提升阀)周期间隔脉冲阀输出波形脉冲宽度：每一路驱动电压的持续时间；脉冲间隔：输出两路相邻驱动电压的间隔时间； 提脉间隔：等待提升阀动作完成的时间（提升间隔），同时也是同一个室脉冲阀输出完毕后等待提升阀关闭的时间；组脉冲数：一个单元室的脉冲阀数量；提升阀数：提升阀数量，即组数或者单元室数量；室间隔：两个相邻单元室的动作间隔时间；周期间隔：所有单元室除尘完毕后到下一个除尘周期的间隔时间；三、接线图运行控制干接点可连接压差传感器，实现压差控制清灰，如不使用传感器，可将电路板上的“运行”跳线用跳线帽短接。
根据不同的参数配置，每个点的功能有所不同：以20路为例: 现配置为4个单元室，每个单元室有4个脉冲阀。
则参数：提升阀数=4，组脉冲数=4，接线图如下：脉冲阀当阀门数量超过一台支持的数量，则可将多台控制仪通过通讯的方式级联，最大可支持1024个阀。
TM-201脉冲控制仪说明书
TM-201脉冲控制仪说明书一、产品主要特点●最新设计！液晶汉字显示！！微电脑控制，技术领先，更新换代产品！！●自动排错！功能强大！！●九项参数设置，轻松实现自动化控制！●人性化设计，操作方便。
●EEPROM技术，数据自动保存，掉电不丢失。
●在线（顺序脉冲）、离线（提升+顺序脉冲）二种工作方式，随意设置。
●汉字与LED随时显示工作状态，一目了然。
●进口芯片，质量可靠。
二、技术参数●输入电压：220V、50HZ交流电压●输出电压：TM-201-A每路输出交流220V●TM-201-D每路输出直流24V●输出电流：1A●输出路数：1—20路脉冲输出自行设置●1路卸灰输出●提脉间隔：1—99秒默认5秒●脉冲宽度：10—990毫秒默认10毫秒●阀间隔：1—999秒默认3秒●周期间隔：1—9999秒默认10秒●卸灰时间：0—99秒默认5秒●循环次数：1—99次默认1次●提升阀数：0—10个默认0个●脉冲阀数：1—20个默认20个●室间隔：1—999秒默认5秒●外形尺寸：260×180×95（毫米）●注：以上参数可根据客户要求订制。
三、设置名词解释●设置1 提脉间隔：提升阀与脉冲阀工作之间的时间间隔。
●设置2 脉冲宽度：脉冲阀工作的时间。
●设置3 阀间隔：脉冲阀与脉冲阀工作之间的时间间隔。
●设置4 周期间隔：循环工作一个周期后到卸灰或者重新循环●的时间间隔。
●设置5 卸灰时间：卸灰工作的时间。
●设置6 循环次数：周期间隔到卸灰需要重新循环的次数。
●设置7 提升阀数：需用提升阀的个数（室数）●设置8 脉冲阀数：需用脉冲阀的个数●设置9 室间隔：一个提升阀（室）关闭到下一个提升阀（室）开启之间的时间间隔。
四、按键说明●液晶显示屏：用汉字显示设置的参数以及工作方式与工作状态。
●设置键1—9：设置1—9的设置画面。
●增+键：显示屏如果是“设置”画面，按“增+”键数字增加。
●如果是“单步运行”画面，按“增+”键脉冲阀或提升阀前进一路。
脉冲袋式除尘器SXC控制仪说明书
一、概述脉冲控制仪是脉冲袋式除尘器进行脉冲喷吹清灰的电子控制器。
脉冲控制仪质量的高低反映了袋式除尘器的装备水平。
脉冲控制仪每次输出一位的驱动电压，一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制仪完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期之间的停顿时间，称为循环间隔。
我公司依靠先进的生产技术、以顾客为中心的理念，不断地研究开发，推出了AL-8、SXC-8A和SXC-8B2等型号的脉冲控制仪。
产品具有：强抗干扰、经久耐用、智能化三大特点，在国内同类产品中处于领先水平。
二、SXC-8型号含义例：SXC-8A1-64-AB 挂式透明PC壳，在线脉冲清灰，可以控制64只脉冲阀，输出电压DC24V，采用开关净化DC电源；SXC-8B2-1610-BB 铝合金台式（可上机架），离线脉冲清灰，可以控制16单元，每单元控制1只提升阀和10只脉冲阀，输出电压AC220V，采用开关净化DC电源。
附注：需差压变送器（0~10kpa）、温度变送器或铂热电阻(0~300℃)、用户订货时注明另订。
三、SXC-8A型在线（定差压）脉冲电脑控制仪控制仪具备如下功能：1、其中央控制单元采用microchip公司生产的最新PIC单片机，充分发挥了它的物美价廉的软硬件资源，增大了控制功能。
2、主电路与输出之间用光电耦合器隔离，输出选用大功率输出管（10A）或双向可控硅，来确保工作的可靠性。
3、SXC-8A1-（1-80）型采用挂式透明PC壳， SXC-A2Y-（9-40）型采用铝合金台式，外型美观，防尘性能也好，安装方便。
4、面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔，控制电磁阀的开启和关闭，对除尘器实行定时清灰。
同时设有压差控制仪输入接点，接上压差控制仪和压差控制变送器后，可以定压差清灰。
5、为方便用户的接线和安全，SXC-8A1-（1-20）AA型直接把线引在防水接头外，而SXC-8A1-（1-20）BA和SXC-8A1-（21-40）AA型，输出增加一端子接线盒。
ty-f5-m20可编程脉冲控制仪说明书
ty-f5-m20可编程脉冲控制仪说明书
ty-f5-m20可编程脉冲控制仪说明书，「wndown-m」ty-f5-m20可编程脉冲控制仪说明书并且还会使电机和电控箱的绝缘强度降低而造成短路。
在检查和处理的过程中，应该按照相应的流程来进行。
除尘器的阻力损失小，而且能有效地清除各种尘源产生的工业粉尘。
当袋式除尘器清灰时，一边喷吹清灰，使滤袋不断更新，保持净气排放。
除尘器中除尘器清灰用的脉冲控制仪在安装使用过程中要注意维护与保养，这样才能使设备可以正常工作。
PGT ACDC 压差脉冲控制仪 技术说明书
技术说明书技术说明书 P GT GT--ACDC 型号型号多点输出多点输出精确精确精确压差脉冲控制仪压差脉冲控制仪压差脉冲控制仪概况：概况：高原公司推出新的PGT 型大型除尘器在线清灰系统控制仪，具有独特的模块结构，能使一个简单的时序控制器方便地扩展为先进的压差控制仪，具有模拟和数字输入/输出功能，数字输出模块采用Modbus RTU 标准通讯协议，能与SCADA 和DCS 远程系统整合。
新推出的P-GT 脉冲控制仪采用HUB 付板接线分布地址，一个主控制板可连接多达380个付板提供最多4560个输出控制点。
P-GT 强大的选购功能将能够满足客户的日益增长的需要。
技术参数技术参数：：压差范围 0～2500 Pa供电电压 AC: 80～260 V，50/60 Hz 输出电压 DC: 24 V 最高输入功率 110 W输出控制点数量主板没有输出；主板可直接连接19个带有10或12个控制点的付板，不需要连接通讯分支（Hub）；如连接通讯分支（Hub），每个Hub 再连接19个带有10或12个控制点的付板，总输出点数可多达4560壳体 不锈钢或只是无壳体线路板 壳体防护等级 NEMA 4X，IP66运行环境温度PGT 线路板：−40°C 到 +70°CPGT 线路板安装在电磁组装盒中：−40°C 到 +70°C带不锈钢外壳PGT：−30°C 到 +60°C脉冲宽度 喷吹间隙 脉冲宽度：30～50毫秒 喷吹间隙：1～999秒输入讯号无源讯号：风机停机触点，压差/时序控制转换， 手动控制喷吹周期，气包压力过低报警，报警复位输出讯号无源讯号：喷吹周期，看门狗报警，压差超过警戒线，到达维护时间报警，先导阀线圈失效报警， AUX 辅助器报警，供电异常报警 模拟讯号：压差值4-20 mA 输出产品特点：•采用主板和通讯分支（Hub）连接付板结构，可输出多达4560个独立输出点• 适合低温环境应用，最低温度 −40°C • 自动检测连接在网络中的每个先导阀线圈•无电压信号输出，在主板液晶显示器显示烧坏或短路的先导阀线圈位置，便于快速判断不能正常动作的脉冲阀位置，方便维修• 付板配有手动按钮，可按键启动某一个方面的喷吹动作•可选配不锈钢外壳，所有控制板由原厂安装接线，并配置全自动压差管清洁吹扫功能• 符合国际质量标准：CE，F CC，RCM 和U L （U L 认证不包括壳体）产品型号：国际质量认证国际质量认证：：产品尺寸产品尺寸：：不锈钢外壳尺寸不锈钢外壳尺寸((可安装一个主板和最多7个付板)：安装在电磁组装盒中的付板安装在电磁组装盒中的付板：：（电磁组装盒尺寸请见C5产品手册）安装在电磁组装盒中的付板型号安装在电磁组装盒中的付板型号：：产品部件介绍：PGT PGT--ACDC 主控制器模块主控制器模块PS PS--C 付板付板控制输出控制输出控制输出模块模块（24VDC 输出）输出）HUB 付板地址分配模块1. P-GT 主线路板2. P-GT 液晶显示表板3. 开关L ED 灯4. 电源开关5. P-M O D M O DBUS 数字通讯模块（通讯协议请见英文版本）6. 如主板是唯一的主板，选择键地址 =1（选择主板的终端电阻）7. P-CTX 模拟信号通讯模块8. 保险丝 – 250V 4A （安装在在线路板上）9. 电源线接线座10. 风机触点（用于远程接线控制PGT 的启动与停机） 11. 接线付板，或者HUB 板，分配付板地址12. 压差接入点，DIRT Y = 过滤前烟气；C L EAN = 过滤后烟气13. PSCX –DCDC10付板，只有24VDC 输出，带10个输出控制点 14. 连接主板的接线座。
