第六章 新型半导体薄膜材料
微电子技术中的半导体薄膜材料
微电子技术中的半导体薄膜材料摘要：文章探讨了半导体薄膜材料在微电子技术领域的应用。
半导体薄膜材料在微电子行业具有重要地位，对于提高电子器件性能和功能具有关键作用。
文章介绍了半导体薄膜材料的特性以及它们在微电子领域的广泛应用。
通过深入研究和案例分析，探讨了这些材料在半导体制备和器件制造中的重要性。
关键词：微电子技术，电子器件，性能，应用引言：随着科技的不断进步，微电子技术已经成为现代社会不可或缺的一部分。
在微电子领域，半导体材料是关键的构建块之一，而半导体薄膜材料则在其中扮演着特殊的角色。
文章将探讨半导体薄膜材料在微电子技术中的应用，强调它们在提高电子器件性能和功能方面的关键作用。
一、半导体薄膜材料的特性1.1 电子结构半导体薄膜材料的电子结构是其特性的核心。
通常，这些材料具有能隙，即电子在价带和导带之间跃迁所需的能量差异。
这个能隙的大小直接影响了半导体薄膜材料的导电性质。
半导体薄膜材料的电子结构可以通过几种方法来调控，如掺杂、厚度控制等。
通过掺杂，可以改变材料的载流子浓度，进而调整其电导率。
这种控制能够使半导体薄膜材料在微电子器件中具备不同的导电性质，满足不同应用需求。
电子结构还决定了半导体薄膜材料的光学性质。
例如，具有较宽能隙的半导体材料对可见光具有较高的透明度，而能隙较窄的材料则对可见光吸收较强。
这一特性对于光电子器件的设计和制备至关重要。
1.2 导电性质半导体薄膜材料的导电性质是微电子技术应用中的重要考量因素之一。
通常，半导体材料在室温下的导电性介于导体和绝缘体之间。
这种中间性质使半导体薄膜材料成为微电子器件的理想材料之一。
导电性质取决于半导体薄膜材料的载流子浓度和移动性。
通过控制掺杂浓度，可以调整材料的电导率。
而通过改善晶体质量和减小缺陷密度，可以提高载流子的迁移率，从而提高导电性。
这些控制手段允许工程师根据具体应用的需求来设计半导体薄膜材料的导电性质。
在微电子器件中，半导体薄膜材料的导电性质直接影响了器件的性能。
半导体薄膜
汇报人：XX
目录
• 半导体薄膜概述 • 半导体薄膜制备技术 • 半导体薄膜结构与性能 • 半导体薄膜应用实例 • 半导体薄膜材料发展趋势与挑战
01
半导体薄膜概述
定义与特点
定义
半导体薄膜是一种具有半导体性质的薄膜材料，其厚度通常在纳米至微米级别 。这种材料具有介于导体和绝缘体之间的电导率，因此被称为半导体。
。
缺陷对性能的影响
缺陷对半导体薄膜的性能有重要 影响，如影响载流子浓度、迁移
率、光学透过率等。
电子结构与能带
能带结构
01
半导体薄膜的能带结构决定了其电子状态和电子行为。通常包
括价带、导带和禁带三部分。
载流子类型
02
半导体薄膜中的载流子可以是电子或空穴，这取决于其掺杂类
型和浓度。
载流子浓度和迁移率
03
回收利用
建立完善的回收利用体系，对废旧半导体薄膜进行 回收和再利用，降低资源浪费和环境污染。
THANKS
感谢观看
大面积均匀性控制技术挑战
薄膜沉积技术
如化学气相沉积、物理气相沉积等，需要优化工艺参数，提高薄膜 大面积均匀性。
表面处理技术
如机械抛光、化学抛光等，可以改善基底表面粗糙度，提高薄膜附 着力和均匀性。
薄膜转移技术
如卷对卷技术、激光转移技术等，可以实现大面积薄膜的快速、高效 转移。
提高稳定性及寿命问题探讨
现状
目前，半导体薄膜的制备技术已经非常成熟，包括物理气相沉积、化学气相沉积、溶胶-凝胶法、电化学沉积等 多种方法。同时，半导体薄膜的应用领域也在不断扩展，涉及到电子、光电、生物医学、环境科学等多个领域。
应用领域与前景
应用领域
第六章 讲义薄膜的应用(2)
2. 有超强高温稳定性；因为该类材料的化学键结合 强，适合研 制高温发光器件；
3. InN和AlN等还能与GaN等合金化，形成多元半导 体材料； 例如：形成AlGaN、InGaN等，可以 改变合金的比例来调制多元半导体材料的带隙， 从而得到不同的发光波长。其中， AlGaN、GaN、 InGaN 相互间还能形成量子阱和超晶格结构，结 合掺杂工艺，可以制备特种光电子器件。
第六章 薄膜的应用（2）
精品jin
ห้องสมุดไป่ตู้
第六章 薄膜材料及其应用（2）
主要内容
三、纳米薄膜 四、三族元素氮化物薄膜 五、磁性氮化铁薄膜 六、巨磁和庞磁薄膜
三、纳米薄膜
纳米薄膜材料是晶粒尺寸在几纳米到几十纳米量级的多晶 体。它的性质与处于晶态和非晶态的同种材料有很大差异。 它处在原子簇和宏观物体交界的过渡区域。从通常的关于微 观和宏观的观点看，这样的系统既非典型的微观系统亦非典 型的宏观系统，是一种典型的介观系统。它有以下特点：
其它的Ⅲ-N族化合物半导体薄膜材料的制备已经成为 当前半导体新材料的研究热点，它是除Si、GaAs以外， 另一类重要的电子材料。至今，制备高质量的大尺寸 GaN薄膜依然非常困难。
微观粒子具有贯穿势垒能力的效应称为隧道效应。近年来， 人们发现一些宏观量，如微粒的磁化强度、量子相干器件中 的磁通量等也具有隧道效应，它们可以穿越宏观体系的势垒 而产生变化，故称之为宏观的量子隧道效应。它与量子尺寸 效应一起，确定了微电子器件进一步微型化的极限。
纳米材料可分为三种类型：
1. 某些维度减小到纳米尺度和某些尺度以纳米尺度颗粒、细 线、薄膜出现的材料；这类材料的应用如催化剂、人工周 期调制的光子晶体、量子阱、量子点等。
四、三族元素氮化物薄膜

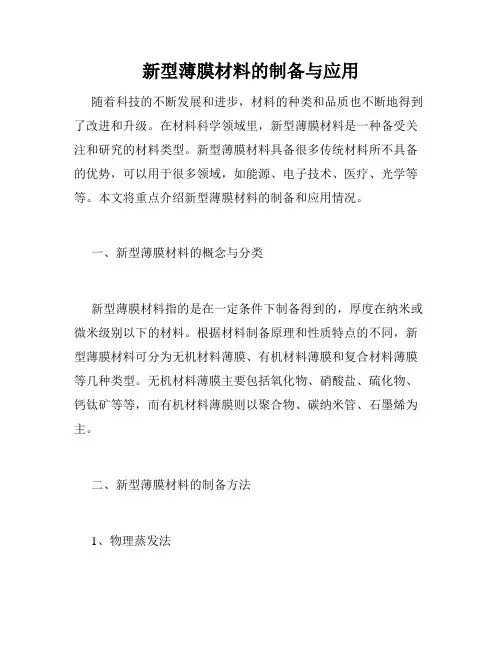

新型薄膜材料的制备与应用
新型薄膜材料的制备与应用随着科技的不断发展和进步，材料的种类和品质也不断地得到了改进和升级。
在材料科学领域里，新型薄膜材料是一种备受关注和研究的材料类型。
新型薄膜材料具备很多传统材料所不具备的优势，可以用于很多领域，如能源、电子技术、医疗、光学等等。
本文将重点介绍新型薄膜材料的制备和应用情况。
一、新型薄膜材料的概念与分类新型薄膜材料指的是在一定条件下制备得到的，厚度在纳米或微米级别以下的材料。
根据材料制备原理和性质特点的不同，新型薄膜材料可分为无机材料薄膜、有机材料薄膜和复合材料薄膜等几种类型。
无机材料薄膜主要包括氧化物、硝酸盐、硫化物、钙钛矿等等，而有机材料薄膜则以聚合物、碳纳米管、石墨烯为主。
二、新型薄膜材料的制备方法1、物理蒸发法物理蒸发法是指将物质通过加热升华成蒸汽，然后在基底表面沉积成薄膜的一种制备方法。
物理蒸发法是一种非常简单、适用范围广的制备方法。
但这种方法也存在着一些缺点，如薄膜厚度难以控制、生长速度慢等。
2、化学气相沉积法化学气相沉积法是指通过将反应物气体在基底表面化学反应形成薄膜。
这种方法能够实现高纯度、高效率的薄膜制备，其物质利用率也非常高。
但是化学气相沉积法在应用过程中需要注意控制反应条件，如反应压力、温度等。
3、离子激发法离子激发法是指利用高能离子束轰击目标表面，使目标表面物质脱离并在基底上形成薄膜的制备方法。
这种方法可以得到高质量、高稳定性的薄膜，具有较强的质谱分析实力。
但由于离子束轰击能使表面处于剧烈的变化过程中，所以离子激发法有时也会改变薄膜的性质，需要注意选择合适的基底材料。
三、新型薄膜材料的应用1、能源新型薄膜材料在能源领域里有着广泛的应用。
例如高效的太阳能电池中需要使用到薄膜材料，不仅能提高太阳能电池的光电转换效率，而且能够降低成本。
此外，薄膜材料在能量存储、环境保护等方面也有着广泛的应用。
2、电子技术新型薄膜材料在电子技术领域里也有着广泛的应用。
作为核心技术的半导体芯片，也需要使用到薄膜材料，以提高芯片的性能、稳定性和精度。
纳米结构有机半导体薄膜材料及其在光电器件中的应用研究
纳米结构有机半导体薄膜材料及其在光电器件中的应用研究随着半导体技术的快速发展，纳米结构有机半导体薄膜材料在光电器件中的应用逐渐升温。
作为一种新型的半导体材料，纳米结构有机半导体薄膜材料具有许多独特的性质，如可塑性、可溶性、低成本等优点，这使得其在柔性电子学、有机太阳能电池、有机场效应晶体管以及光电探测器等领域有着广泛的应用价值。
一、纳米结构有机半导体薄膜材料的制备方法纳米结构有机半导体薄膜材料通常采用溶液法制备，其制备流程主要包括材料的选择、溶液的制备、薄膜的沉积以及后处理等步骤。
目前，可用的制备方法主要有旋涂法、喷涂法、印刷法、场致生长法、自组装法等。
其中，旋涂法是最常用的一种方法，其制备流程简单，成本低，适用于大面积的薄膜制备。
二、纳米结构有机半导体薄膜材料在光电器件中的应用1. 有机太阳能电池有机太阳能电池是一种新型的光伏器件，通过光伏效应将光能转化为电能。
目前，用于太阳能电池的纳米结构有机半导体薄膜材料主要包括聚合物、配合物和低分子有机化合物等。
其中，聚合物太阳能电池具有高效率、低成本等优点，已经成为研究的热点。
2. 有机场效应晶体管有机场效应晶体管是一种新型的电子器件，其主要应用于液晶显示屏、RFID 等领域。
纳米结构有机半导体薄膜材料通过旋涂等制备方法可以制备出高质量的薄膜，为有机场效应晶体管的制备提供了可靠的材料基础。
3. 光电探测器光电探测器是一种常见的光电器件，其主要用于光通信、光电传感等领域。
纳米结构有机半导体薄膜材料由于其好的光电性能，在光电探测器中也有着广泛的应用。
三、结语纳米结构有机半导体薄膜材料是一种新型的材料，由于其可塑性、可溶性等优势，在光电器件中有着广泛的应用前景。
未来，随着制备方法的不断改进以及技术的不断创新，纳米结构有机半导体薄膜材料必将得到更广泛的应用。
微电子技术中的半导体薄膜材料
微电子技术中的半导体薄膜材料摘要：本文着重介绍了用于微电于技术的非晶态、宽带隙、纳米相、超晶格、量子微结构以及多孔硅等半导体薄膜材料并指出，原子组态的无序化，材料禁带的宽带隙化，能带剪裁的任意化以及人工结钩的低维化和量子化，集中体现了半导体薄膜材料的发展特点。
关键词：薄膜材料，结构性质，发展特点1引言薄膜材料是发展微电子技术的先导条件和制造微电子器件的物质基础，近半个世纪以来，随着各种成膜方法的长足进步，半导体薄膜材料从体单晶到非晶态，从非晶态到纳米相，从窄禁带到宽带隙，从常规制备到人工设计，涌现出了一大批高质量和有重要实用价值的新材料。
目前，关于半导体薄膜材料物理与工艺的研究，已成为真空、微电子和材料科学中一个极其活跃的领域[1]。
半导体薄膜材料研究的核心为新材料的研究和传统材料性能的提高。
前者是按照人为的意志构想新的结构形式和设计新的化学组分，并通过现代超薄层外延技术加以实现；后者则是利用适宜的工艺方法改变材料的微观结构，使其呈现出常规材料所不具有的全新原子组态。
2不同结构类型的半导体薄膜材料2.1非晶态材料非晶态半导体是一门在凝聚态物理领域中占据着重要地位且发展十分迅速的新兴学科，研究非晶态材料的意义不仅是在科学技术上获得大量的新材料和新器件，而且可以开拓和加深人们对固体物理领域中许多基本问题的认识与理解。
以促进固体物理学的发展，同时对其许多周边物质，如非晶态合金及多层异质结、超微粒子、多孔硅以及硅系高分子等的研究也将产生积极而深远的影响。
原子结构的无序性和化学组分的多样化，使非晶态半导体具有许多显著不同于晶态半导体的物理特性[2]。
对于大多数非晶态材料而言，其组成原子都是由共价键结合在一起，形成了一种连续的共价键无规网络结构；在非晶态半导体中可以实现连续的物性控制，当连续改变其化学组成时，其禁带宽度、电导率和相变温度等都随之连续变化；在热力学上，非晶态处于一种亚稳状态，仅在一定条件下才可以转变成晶态；此外，非晶态材料的结构特性、电学及光学性质都灵敏地依赖制备方法与工艺条件。
《微电子与集成电路设计导论》第六章 新型微电子技术
纳电子器件——Memristor忆阻器 ➢ 全称记忆电阻（Memristor），是表示磁通与电荷关系的电路器件。
特点
➢ 电阻取决于多少电荷经过了器件。 ➢ 若电荷以一个方向流过，电阻会增加；
如果让电荷以反向流动，电阻就会减小。 ➢ 具有记忆能力，断电后电阻值保持不变。
纳电子器件——石墨烯
➢ 它是已知材料中最薄的一种，且牢固坚硬； ➢ 优良的导电特性：它在室温下传递电子的速度比已知导体都快。
优势
➢ 碳纳米管FET沟道为一维结构，载流子 迁移率大大提高。
➢ 碳纳米管FET参与碳纳米管导电的是表 面。
➢ 碳纳米管FET通过选择源漏材料，可完 全消除源漏结势垒
图6.4.2 CNT-FET典型结构示意图
纳电子器件——有机分子场效应晶体管
该技术利用了分子之间可自由组合的化学特性，晶体管电极之间的距离仅为1纳米到2 个纳米，是目前世界最小的晶体管。同时具有制造简单，造价低廉的优点。
2006年3月， 佐治亚理工学院 （Georgia Institute of Technology） 的研究 员宣布，成功地制造了石墨烯平面场效应 晶体管并观测到了量子干涉效应。并基于 此研究出根据石墨烯为基础的电路。
6.4.2 纳电子材料
纳米材料一诞生，即以其异乎寻常的特性引起了材料界的广泛关注。这 是因为纳米材料具有与传统材料明显不同的一些特征。
人类社会是在不断征服自然和不断攀登科技顶 峰而前进的，纳米技术也是如此。
现在世纪纳米技术和纳米材料，正向新材料、 微电子、计算机、医学、航天、航空、环境、 能源、生物技术和农业等诸多领域渗透。
纳米打假
纳米技术并非高不可攀，但也决非人人都能“纳”一把， 因此，我们要提前做好纳米技术的打假工作，建立一套十分 严格的评审和考核制度，为纳米技术的发展创造良好的空间， 防止样样都要“纳”一把现象的发生，尽量避免恶意炒作 “伪纳米”，不能等到造成极其严重的恶果后，再去打与堵。
材料科学中的新型薄膜材料研究及其应用
材料科学中的新型薄膜材料研究及其应用近年来，材料科学领域涌现出许多新型薄膜材料，这些材料具有独特的结构和性能，得到了广泛的关注和研究。
新型薄膜材料在能源、光电、传感器、电子器件等领域具有重要的应用前景，为我们生活的各个方面带来了新的可能性。
一类新型薄膜材料是二维材料，如石墨烯、二硫化钼等。
二维材料具有单原子厚度的特点，具备了独特的电学、热学和力学等性质。
石墨烯是由单层碳原子排列而成的材料，具有极高的导电性和热导率，因此被广泛应用于电子器件、能源储存和传感器等领域。
二硫化钼在光电器件中表现出优异的光电性能，被用于太阳电池、光电探测器等。
除了二维材料，还有一类新型薄膜材料是有机-无机杂化材料。
这类材料结合了有机材料和无机材料的优点，具有高度可调控性和多功能性。
例如聚合物-无机杂化薄膜，结合了聚合物的加工性和无机材料的稳定性，广泛应用于光电器件中。
另外，钙钛矿材料也是一类有机-无机杂化材料，具有优异的光电性能，被用于太阳能电池、光电探测器等方面。
此外，新型薄膜材料还包括纳米复合薄膜和多孔薄膜。
纳米复合薄膜是由不同材料的纳米颗粒形成的复合结构，具有多种结构和性能的协同效应，广泛应用于催化、传感器等领域。
多孔薄膜具有大量孔隙和高比表面积，可以用于分离、过滤和催化等方面。
新型薄膜材料在各个领域的应用十分广泛。
在能源领域，新型薄膜材料可以用于太阳能电池、燃料电池和储能设备等，提高能源的转换效率和储存密度。
在光电器件中，新型薄膜材料可以用于光电探测、光学传感和显示等，提高光电转换效率和器件的稳定性。
在传感器领域，新型薄膜材料可以用于生物传感、气体传感和化学传感等，提高传感器的灵敏度和选择性。
此外，新型薄膜材料还可以应用于涂层、防护和微纳加工等方面。
总之，新型薄膜材料的研究和应用是材料科学的前沿领域，对于推动科技创新和社会发展具有重要的意义。
在未来，随着科学技术的不断进步，新型薄膜材料将会有更广泛的应用，为我们带来更多的发展机遇和改善生活的可能性。
第六章 表面钝化技术
第一代LPT技术：
问题：器件高反向耐压能力低。
方法：平面管的钝化膜的结构通常为SiO2-铅玻璃-SiO2，封装在金属 管壳里。
第二代LPT技术：
问题：器件的金属引线和塑料管壳之间密封性不好，管壳本身有透潮 性，因而器件的耐潮性显著下降，电特性也随时间发生变化，甚至造 成失效。 方法：在低温SiO2上淀积一层磷-铝混合物，经过处理形成磷-铝玻璃， 最后再在其上制备一层和光刻胶粘附性好的低温SiO2。
三、氧化层固定电荷 Qf
存在于SiO2中固定电荷来源：热蒸发过程中的氧空位。 原因：热氧化的SiO2不是晶体，而是无定形体，又称玻璃 态，硅氧组成四面体结构，每个硅原子有四个氧原子，每 个氧原子周围有两个硅原子， Si-O以共价键结合。氧化过 程的实质是氧向硅中扩散，同时化合成SiO2，因此在靠近 Si表面氧化层附近，易发生氧不足现象，所以常出现氧空 位。 氧空位的出现即产生了正电荷，因其不太易移动，且固定 在Si-SiO2界面附近SiO2一侧约20nm范围内，故称固定电荷。
二、可动离子电荷Qm
常规生长的热氧化SiO2中一般存在着1012~1014/cm2的可动 正离子，这是由碱金属离子及氢离子所引起的，其中 Na+的 影响最大。
因Na+的来源丰富且SiO2几乎不防Na+，Na+的在SiO2中的扩 散系数和迁移率都很大。
Na+的污染是造成双极型器件和MOS器件表面不稳定的主 要因素。 在氧化膜生长过程中， Na+倾向在SiO2 表面附近积累，在温 度和偏压条件下，可在SiO2 层内移动，对器件稳定性有很大 影响。
高于禁带中心能级的界面态，具有类受主的特性，当充满电子 时，呈负电，空的时候，呈中性； 低于禁带中心能级的界面态，具有类施主的特性，当充满电子时，呈
新型薄膜材料
新型薄膜材料
随着科技的不断进步，新型薄膜材料在各个领域都展现出了巨大的应用潜力。
新型薄膜材料具有轻薄、柔软、透明、耐磨损、耐高温等特点，广泛应用于光电子器件、柔性显示器、电池、传感器、光伏设备等领域。
本文将就新型薄膜材料的特点、应用和发展前景进行探讨。
首先，新型薄膜材料具有优异的光学性能，可以用于制备柔性显示器。
相比传统的玻璃基板，新型薄膜材料更轻薄柔软，可以制备成可卷曲的显示器，极大地提高了显示器的便携性和耐用性。
同时，新型薄膜材料的透明度也非常高，能够保证显示器的清晰度和亮度，满足人们对高清晰度显示的需求。
其次，新型薄膜材料在能源领域也有着广泛的应用前景。
例如，柔性太阳能电池利用新型薄膜材料的轻薄柔软特性，可以在建筑物表面、车辆表面等曲面上进行安装，发挥太阳能电池的最大功效，实现能源的可持续利用。
此外，新型薄膜材料还可以用于制备锂离子电池的隔膜，提高电池的安全性和循环寿命。
再者，新型薄膜材料在传感器领域也有着广泛的应用前景。
由于其柔软性和透明性，可以制备成各种形状的传感器，用于医疗设备、智能穿戴设备等领域。
新型薄膜材料的高灵敏度和高稳定性，能够准确地感知各种生物信号和环境信号，为健康监测和环境监测提供了新的可能性。
综上所述，新型薄膜材料具有广泛的应用前景，将会在光电子器件、柔性显示器、能源领域、传感器等领域发挥重要作用。
随着科技的不断进步和新材料的不断涌现，相信新型薄膜材料将会在未来展现出更加广阔的发展空间，为人类社会的进步和发展做出更大的贡献。
新型半导体材料有哪些
新型半导体材料有哪些
随着科技的不断发展，新型半导体材料的研究和应用也越来越受到关注。
新型
半导体材料具有许多优异的性能，可以应用于电子器件、光电器件、传感器等领域，对于推动科技进步和社会发展具有重要意义。
那么，究竟有哪些新型半导体材料呢？
首先，石墨烯是一种热电导率极高的新型半导体材料。
石墨烯是由碳原子构成
的二维晶格结构，具有优异的导电性和热导性，因此被广泛应用于电子器件领域。
石墨烯的出现，为半导体材料的研究和应用带来了全新的可能性。
其次，氮化镓是另一种备受关注的新型半导体材料。
氮化镓具有较大的带隙能
隙和较高的电子饱和漂移速度，因此在高频高功率器件领域具有广泛的应用前景。
氮化镓材料的研究和开发，对于推动半导体器件的性能提升具有重要意义。
除此之外，氧化锌、碳化硅、硒化镉等新型半导体材料也在各自领域展现出了
独特的优势。
氧化锌材料具有较高的透明性和导电性，被广泛应用于光电器件领域；碳化硅材料具有较高的耐高温性能和较低的导通电阻，被广泛应用于功率器件领域；硒化镉材料具有较大的能隙和较高的电子迁移率，被广泛应用于红外探测器件领域。
总的来说，新型半导体材料的研究和应用对于推动科技进步和社会发展具有重
要意义。
各种新型半导体材料在电子器件、光电器件、传感器等领域都展现出了巨大的潜力，为人类创造了更多的可能性。
相信随着科学技术的不断进步，新型半导体材料将会在更多领域展现出重要的应用价值，为人类社会的发展做出更大的贡献。
半导体新型材料
半导体新型材料
半导体新型材料是当前半导体领域的热点之一。
随着微电子技术的不断发展，传统的半导体材料已经难以满足人们对于高性能、高稳定性、低功耗等方面的要求。
因此，研究和开发新型的半导体材料，已经成为半导体产业发展的必然趋势。
半导体新型材料主要包括有机半导体、钙钛矿半导体、石墨烯、硼氮化物、磷化铟等。
这些材料在电学、光学、热学等方面表现出了独特的性质，有望在智能手机、平板电脑、智能家居、新能源、汽车电子等领域得到广泛应用。
有机半导体具有柔性、低成本、易制备等优点，可以用于柔性屏幕、智能穿戴设备等新型电子产品中。
钙钛矿半导体则具有高效的光电转换性能，可应用于太阳能电池和LED照明等领域。
石墨烯则是一种单层碳原子组成的二维材料，具有极高的导电性和导热性，可用于集成电路、传感器等领域。
硼氮化物和磷化铟则是新型的宽禁带半导体，具有较高的电子迁移率和较好的稳定性，可应用于高功率电子器件等领域。
总之，半导体新型材料的研究和应用将会推动半导体产业的发展，带来更加先进、高效、稳定的电子产品和技术。
- 1 -。
新型半导体材料的开发与应用
新型半导体材料的开发与应用一、引言新型半导体材料是未来电子技术发展的重要方向之一。
随着人们对高性能、低功耗电子器件的需求不断增加，各种新型半导体材料的研发和应用也不断推进。
本文旨在介绍新型半导体材料的开发和应用的现状，并展望未来的发展趋势。
二、新型半导体材料的研发1.碳基半导体材料碳基半导体材料是一种新型的材料，具有优异的电学性能和热学性能。
由于碳材料中含有丰富的π电子，因此在高频电子器件方面具有重要的应用价值。
目前石墨烯是碳基半导体材料中研究较为深入的材料之一。
石墨烯具有高导电性、高透明性、高强度等特点，被广泛应用于柔性电子器件、导电薄膜等领域。
2.氮化硅氮化硅是一种新型的宽禁带半导体材料，具有高耐受性、高热稳定性和高电子迁移率等特点。
氮化硅可以应用于高功率电子器件、高频电子器件、LED等领域。
3.氧化铟锌氧化铟锌是一种新型的氧化物半导体材料，具有透明度高、导电性良好等优点。
氧化铟锌可以应用于显示器件、太阳能电池等领域。
目前，氧化铟锌已广泛应用于AMOLED、OLED等显示器件中，其应用将会继续扩展。
三、新型半导体材料的应用1. 智能手机智能手机作为人们日常生活中不可或缺的电子产品之一，其电子零部件的性能要求越来越高。
新型半导体材料的应用使得智能手机在处理器性能、电池寿命、显示效果等方面得到不断提升。
例如，高性能的石墨烯散热技术可以保持手机CPU的温度在合理范围内，延长手机使用寿命。
2.新能源随着能源消耗量的不断增加，绿色能源的应用成为了全球关注的热点。
太阳能电池、LED等新能源电子器件的性能对半导体材料的要求非常高。
新型半导体材料的应用可以提高太阳能电池的转换效率、提高LED的发光效果，进一步推动新能源的发展。
3.人工智能人工智能是近年来备受关注的领域，而半导体材料的性能对于人工智能的发展至关重要。
例如，石墨烯等材料的使用可以提高芯片的运行速度和稳定性，大大提高了人工智能系统的性能。
四、未来发展趋势展望1.多元化未来半导体材料的开发和应用将会更加多元化。
新型半导体薄膜在电子行业中的应用
新型半导体薄膜在电子行业中的应用随着科技的不断进步和电子产业的不断发展，新型半导体薄膜在电子行业中扮演着越来越重要的角色。
本文将对新型半导体薄膜的应用进行探讨。
第一部分：新型半导体薄膜的概念和分类新型半导体薄膜可以广泛应用于电子器件、薄膜太阳能电池、光电子器件、平面显示器件、LED等领域。
根据不同的应用领域，新型半导体薄膜可以分类为多种类型，如硅薄膜、氮化硅薄膜、氧化铝薄膜、钛薄膜等。
硅薄膜是最常用的一种，可以用于制造微处理器、晶体管和太阳能电池等。
氮化硅薄膜可以用于制造红外探测器、光电耦合器等，具有优异的光学性能和耐高温性能。
氧化铝薄膜可以用于制造金属氧化物半导体场效应晶体管和充电电容器等。
钛薄膜则可以用于制造电容、电感和电阻等元件。
第二部分：新型半导体薄膜在电子器件中的应用新型半导体薄膜在电子器件中的应用非常广泛。
其中最为重要的应该是在微处理器和晶体管中的应用。
微处理器和晶体管是电子器件的核心部分，新型半导体薄膜的应用对其性能影响巨大。
例如，硅薄膜可以用于制造高性能的微处理器和晶体管，能够提高数据处理速度和稳定性；氮化硅薄膜可以在微处理器和晶体管中被用来制造波导、光电耦合器等元件，具有较高的光学性能；氧化铝薄膜可以用来制造电容结构，具有良好的电学性能和高稳定性。
这些新型半导体薄膜的应用，使得微处理器和晶体管在性能方面得到了很大的提升。
此外，新型半导体薄膜在电感和电容器等元器件中也拥有广泛的应用。
例如，钛薄膜可以用于制造电容，铜薄膜可以用于制造电感和互感器，这些元器件可以用于滤波、调谐、存储等电路应用中。
第三部分：新型半导体薄膜在太阳能电池中的应用新型半导体薄膜在太阳能电池中的应用也十分重要。
由于太阳能电池一直以来存在着光电转换效率低下的问题，新型半导体薄膜的应用可以对其进行改善。
例如，硅薄膜是太阳能电池中最为常用的材料，它的应用可以提高太阳能电池的光电转换效率。
此外，氮化硅薄膜和钨薄膜等材料也可以在太阳能电池中被应用，进一步提高太阳能电池的光电转换效率和性能。
新型半导体材料的物理性质与应用
新型半导体材料的物理性质与应用随着科技的发展，新型半导体材料作为集成电路的核心材料，引起了人们的广泛关注。
它们具有许多传统半导体材料所不具备的特殊性质和应用潜力。
本文将以1450字左右的篇幅，探讨新型半导体材料的物理性质和应用。
一、宽禁带半导体材料的特殊性质宽禁带半导体材料是近年来研究最为活跃的一个领域。
相比传统的窄禁带半导体材料，它们具有较宽的能带间隙，因此在宽温度范围内表现出了一系列独特的物理性质。
首先，宽禁带半导体材料的载流子浓度很低，这意味着它们具有较高的绝缘性能。
这种绝缘性能使得宽禁带半导体材料广泛应用于高压、高温和高辐射环境中。
其次，宽禁带半导体材料因其高禁带宽度，电子在载流子输运过程中会产生较大的能隙，从而减小了电子的散射概率，提高了电子迁移率，使得宽禁带半导体材料具有更高的导电性能。
此外，宽禁带半导体材料还具有较高的热导率和较低的热膨胀系数，使其在封装散热领域有着广泛的应用。
二、新型半导体材料的应用领域1. 光电子领域新型半导体材料在光电子领域的应用潜力巨大。
首先，宽禁带半导体材料由于其较宽的能带间隙，能够在可见光和紫外光的范围内吸收和发射光子，因此在光电二极管、太阳能电池、激光器等光电子器件中得到了广泛应用。
其次，新型半导体材料通过调控材料的能带结构，如量子点、量子线和量子阱结构的引入，使得新型半导体材料具有更好的光电转换效率和增强的光电效应。
此外，新型半导体材料还可以用于制备高性能的光电调制器、光纤通信器件等。
2. 能源领域能源是当前和未来的重要课题，而新型半导体材料在能源转换和存储领域具有巨大的潜力。
例如，宽禁带半导体材料具有优良的光吸收性能和高载流子迁移率，可以应用于光催化领域，用于水分裂制氢、光催化CO2还原等。
同时，新型半导体材料在锂离子电池和超级电容器等能源存储领域也有着广泛的应用前景。
新型半导体材料的特殊电子结构和禁带调控技术可以改善电池的电化学性能和快速电荷传输速率，提高能量密度和循环寿命。
应用于光电器件的新型半导体材料
应用于光电器件的新型半导体材料新型半导体材料在光电器件中的应用近年来，随着科技的不断发展，光电器件在各个领域的应用逐渐增多。
而其中，新型半导体材料的出现使得光电器件的性能得到了极大的提升。
本文将介绍几种常见的新型半导体材料，并探讨它们在光电器件中的应用。
一、铁电材料铁电材料是一种具有压电、电致伸缩和电介质特性的材料。
它们通过施加电场可以改变自身的电极化方向，从而实现电场控制。
近年来，研究人员发现铁电材料在光电器件中具有广泛的应用前景。
例如，将铁电材料应用于太阳能电池中可以增加电池的光电转换效率，使得电池在低光强环境下也能正常工作。
二、石墨烯石墨烯是由单层碳原子构成的二维晶体结构，具有出色的光电性能。
它的导电性能极佳，而且具有宽带隙，可以在光电器件中实现高速电子传输。
石墨烯还具有优异的光吸收性能，可以被广泛用于光传感器和光控制器件中，如光电二极管和光电晶体管等。
三、量子点量子点是一种纳米级别的半导体材料，具有优异的光致变色和自发辐射特性。
它们的大小效应使得它们在光电器件中具有独特的应用优势。
例如，将量子点材料应用于显示器件中可以实现高亮度和高色彩饱和度的显示效果。
同时，量子点还可以应用于太阳能电池和光催化器件中，提高能量转化效率。
四、有机光电材料有机光电材料是一种由碳、氢和氮等元素组成的材料。
与传统的无机半导体材料相比，有机光电材料具有较低的成本和易加工的特点。
它们的能带结构可以通过合成方法来调控，从而实现在不同波段的吸收和发射。
有机光电材料被广泛应用于有机发光二极管（OLED）和有机太阳能电池（OPV）等器件中，具有重要的应用前景。
综上所述，新型半导体材料在光电器件中具有广泛的应用前景。
铁电材料、石墨烯、量子点和有机光电材料都是目前研究较为活跃的新型半导体材料。
它们的出现为光电器件的性能提供了优化的解决方案，将带来更为广阔的市场前景。
随着科技的发展，相信新型半导体材料在光电器件中的应用将会越来越广泛。
第六章 新型半导体薄膜材料
第六章新型半导体薄膜材料本章主要介绍硅基非晶半导体薄膜材料的结 构特点、制备方法、光学和电学特性以及这 些材料的研究现状。
同时还将介绍微晶Si薄 膜和多晶Si薄膜的结构特点、制备方法及其 应用。
在应用方面，将重点介绍高效率、长 寿命、低价格、大面积非晶硅（a-Si:H）太 阳能电池的工作原理及发展现状。
概 述 新型半导体薄膜材料的研究与发展，主要 是以研究和发展非晶态半导体薄膜材料制 备与器件应用最为活跃，已成为材料学科 的一个重要组成部分 随着非晶态半导体在科学和技术上的飞速 发展，它已在高新技术领域中得到广泛应 用，并正在形成一类新兴产业。
例如，用高效、大面积非晶硅（a-Si:H）薄 膜太阳电池制作的发电站已并网发电（它是 无任何污染的绿色电源）；用a-Si薄膜晶体 管制成的大屏幕液晶显示器和平面显像电视 机已作为商品出售；非晶硅电致发光器件和 高记录速度大容量光盘等。
也正在向实际应 用和商业化方向发展。
大量事实说明，研究非晶态半导体薄膜材料 的意义不仅在于技术上能够产生新材料、新 器件和新工艺，而且对于认识固体理论中的 许多基本问题也会产生深远的影响。
硅基非晶态半导体薄膜“非晶”固体或“无定形”（Amorphous）固 体是一种不具有晶体结构的固体。
通常“非晶” 或“无定形”是同义词。
但是，严格说来，所 谓“非晶”就是指那些不结晶的物质。
液体等 也包括在内。
所谓“无定形”是指“玻璃态”的 物质。
“玻璃”这一术语多半是指将熔化状态 的物质通过冷急法冻结成的固体。
非晶硅材料的一般特性非晶硅（Amorphous Silicon或Non-crystalline silicon，简称a-Si）是近代发展起来的一种新型非 晶态半导体材料，非晶硅是当前非晶半导体材料和 器件的研究重点和核心。
同晶体硅相比，它的最基本特征是组成原子没有长 程有序性，只是在几个晶格常数范围内具有短程有 序。
原子之间的键合十分类似晶体硅，形成一种共 价无规网络结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章新型半导体薄膜材料本章主要介绍硅基非晶半导体薄膜材料的结 构特点、制备方法、光学和电学特性以及这 些材料的研究现状。
同时还将介绍微晶Si薄 膜和多晶Si薄膜的结构特点、制备方法及其 应用。
在应用方面，将重点介绍高效率、长 寿命、低价格、大面积非晶硅（a-Si:H）太 阳能电池的工作原理及发展现状。
概 述 新型半导体薄膜材料的研究与发展，主要 是以研究和发展非晶态半导体薄膜材料制 备与器件应用最为活跃，已成为材料学科 的一个重要组成部分 随着非晶态半导体在科学和技术上的飞速 发展，它已在高新技术领域中得到广泛应 用，并正在形成一类新兴产业。
例如，用高效、大面积非晶硅（a-Si:H）薄 膜太阳电池制作的发电站已并网发电（它是 无任何污染的绿色电源）；用a-Si薄膜晶体 管制成的大屏幕液晶显示器和平面显像电视 机已作为商品出售；非晶硅电致发光器件和 高记录速度大容量光盘等。
也正在向实际应 用和商业化方向发展。
大量事实说明，研究非晶态半导体薄膜材料 的意义不仅在于技术上能够产生新材料、新 器件和新工艺，而且对于认识固体理论中的 许多基本问题也会产生深远的影响。
硅基非晶态半导体薄膜“非晶”固体或“无定形”（Amorphous）固 体是一种不具有晶体结构的固体。
通常“非晶” 或“无定形”是同义词。
但是，严格说来，所 谓“非晶”就是指那些不结晶的物质。
液体等 也包括在内。
所谓“无定形”是指“玻璃态”的 物质。
“玻璃”这一术语多半是指将熔化状态 的物质通过冷急法冻结成的固体。
非晶硅材料的一般特性非晶硅（Amorphous Silicon或Non-crystalline silicon，简称a-Si）是近代发展起来的一种新型非 晶态半导体材料，非晶硅是当前非晶半导体材料和 器件的研究重点和核心。
同晶体硅相比，它的最基本特征是组成原子没有长 程有序性，只是在几个晶格常数范围内具有短程有 序。
原子之间的键合十分类似晶体硅，形成一种共 价无规网络结构。
非晶硅材料的一般特性另一特点是：在非晶硅半导体中可以实现连续的 物性控制。
当连续改变非晶硅中掺杂元素和掺杂量时，可 连续改变电导率、禁带宽度等，如用于太阳电池的掺 硼（B）的p型a-Si材料和掺磷的n型a-Si材料，它们 的电导率可由本征a-Si的约10-9 s/m提高到10-2～1 s/m。
本征a-Si材料的带隙约1.7eV，通过掺碳可获 得Eg>2.0eV的宽带隙a-SiC材料，通过掺入不同量的 Ge可获得1.7～1.4eV的窄带隙a-SiGe材料。
通常把 这些不同带隙的掺杂非晶硅材料称为非晶硅基合金。
非晶态半导体薄膜的分类 非晶半导体按其特性可分为两大类： 硅系化合物（C、Si、Ge及其合金） 硫系化合物（S、Se、Te及其合金）。
目前研究得最多、应用最为广泛的是氢化 非晶硅膜（a-Si:H）及硅基合金膜（如aSiC:H、a-SiN:H、a-SiGe:H等）。
非晶态半导体薄膜结构特点①在结构上，非晶半导体组成原子没有长程有序性 ②对于大多数非晶半导体，其组成原子都是由共价 键结合在一起的，形成一种连续共价键无规网络 ③非晶半导体可以部分实现连续的物性控制。
④非晶半导体在热力学上处于亚稳状态，在一定条 件下可以转变为晶态。
⑤非晶硅及其合金膜的结构、电学和光学性质，依 赖于它们的制备条件和制备方法。
⑥非晶半导体的物理性能是各向同性。
非晶硅薄膜的制备 非晶硅薄膜制备的常用方法：辉光放电法（glow discharge method）、射频溅射法（rfsputtering）、化学气相沉积法（CVD）、电子束 蒸发法（EBE）、电解沉积法、激光沉积法、等离 子体化学传输沉积法（PCTD）和超急冷法等。
目 前广泛采用的是辉光放电法。
辉光放电法制备非晶硅基薄膜的装置如图所示。
根 据辉光放电功率源频率的不同，辉光放电分为射频 （rf-13.56MHz）辉光放电、直流辉光放电、超高 频（VHF-70～150MHz）辉光放电等。
制备a-Si:H薄膜的辉光放电装置示意图非晶硅薄膜的制备 把硅烷（SiH4）等原料气体导入真空反应室中， 用等离子体辉光放电加以分解，产生包含带电离 子、中心粒子、活性基团和电子等的等离子体， 它们在带有TCO膜的玻璃衬底表面发生化学反应 形成a-Si:H膜。
故这种技术又被称为等离子体增 强化学气相沉积（PECVD）。
目前，为了提高沉积速度采用：甚高频或超高频 法（VHF-CVD）、等离子体增强CVD法 （PECVD）、微波法（MW-CVD）、微波电子 回旋共振CVD法（MW-ECR-CVD法）。
a-Si薄膜材料的研究近况 要想获得稳定的高质量的a-Si薄膜器件，就 必须有高质量的a-Si薄膜。
高质量a-Si薄膜 的标志，就是有最低的缺陷态密度（即载 流子的迁移率μ和τ寿命要大）和稳定的光 电导特性（即光照后性能不变）。
a-Si薄膜材料的研究近况S-W效应和H在a-Si中的作用 大量实验结果表明，用一般方法制备的a-Si薄膜，在经过 长时间的强光照射后，它的光电导特性出现明显的衰退现 象，称为光诱导效应或Staebler-wronski(S-W)效应。
由 于光诱导效应的存在，会使a-Si器件性能下降，稳定性变 差。
针对这个问题，近年来各国科学家都在研究这种效应产生 的原因和如何消除或降低S-W效应的工艺措施。
目前，在理论方面和制膜技术方面已获得了新的进展。
普 遍认为强光照射会在a-Si中产生新的亚稳缺陷态，而且认 为这种缺陷态是同a-Si:H中H的存在有密切关系。
化学退火和分层多次制膜技术为了获得高质量和光电性能稳定的a-Si薄膜，以减 少或消除S-W效应，经过近几年的努力，人们已摸 索到了一些新的制膜技术。
例如在等离子体化学气相沉积（PCVD）反应中， 提高衬底温度（直到450℃），使a-Si中含有少量的 H；在制备太阳电池中将P-a-SiC:H膜改为a-Si/aSiC，或改为a-Si/a-C:H多层膜，或改为a-SiO:H 膜，也可将a-Si的p-n结改为a-SiO:H的p-n结；将射 频功率源改为超高频功率源、微波功率源或微波电 子回旋共振（MW-ECR）功率源。
化学退火和分层多次制膜技术在这些技术中，最引人注目的是日本东京工业大学清水勇 （I.Shimizu）教授提出了一种新的制膜技术，称为化学退火 和分层多次（layer by layer）制膜技术，已获得了光电性能 稳定的高质量a-Si和poly-Si薄膜并受到各国学者的重视 这种化学退火和分层多次制膜技术的基本思想和工艺过程： 使用的气源分别是SiH4、SiF4和SiH2Cl2，微波源加在ECR 装置上。
他们认为： ①由于H的特殊化学性能，使H和Cl之间（对于用SiH2Cl2） 或H和F之间（用SiF4）会发生强烈的化学反应，从而有效地 增强了生长膜表面上的结构驰豫（重构），使表面能生成一 层硬的Si-网络（而不是Si-Si键）；化学退火和分层多次制膜技术②在制膜的过程中，不断地用原子H进行处 理，即在沉积了一薄层a-Si膜后，立即通入 H2并穿过ECR系统，经过处理后的H进行处 理，然后再沉积下一层a-Si膜，再进行H处 理……。
此方法中的①强调了H的化学反应使生长表 面重构（称化学退火）；此法中的②强调了 原子H对生长面的处理要多次和反复进行。
制膜设备和缺陷密度的测量的进展在制膜方面的进展主要有： ①反应室已由单室改为多室分离连续操作，对a-SiC:H，掺磷、 掺硼、未掺杂的i-a-Si:H、a-SiGe:H等薄层均分别单独进行， 以免相互污染。
另外，这些工艺是连续进行的，全部在密闭高 真空体条件下操作。
②气源是高纯的。
③制膜系统有很高的真空度，一般真空度达10-5～10-6Pa。
另 外采用无油系统，不用油扩散泵。
④在制备大面积太阳电池和薄膜晶体管中，一般采用了半导体 微电子技术中的集成技术，用激光刻蚀大大提高了成品率非晶半导体薄膜材料在光电器件方面 的独特性能①非晶硅及硅基合金材料，对太阳光有很高的吸收 系数，并产生最佳的光电导值。
例如，a-Si:H的光 吸收系数要比单晶硅（c-Si）高50～100倍，它的 光电导率与暗电导率之比可达106以上。
②很容易实现高浓度可控掺杂，并能获得优良的pn结，这是非晶硅材料在器件方面的最重要和最基 本的特性。
③可以在很宽的组分范围内控制它的能隙变化，如 a-Si及其合金的能隙Eg可以从1.0eV变到3.6eV（对 应于a-SiGe:H→a-Si:H→a-SiC:H）。
非晶半导体薄膜材料在光电器件方面 的独特性能④很容易形成异质结，并有十分低的界面态。
⑤沉积温度低，100℃<Ts<300℃。
⑥薄膜制作的工艺简单，仅通过各种气体源就可一 次性连续完成复杂器件的制作，而且可获得大面积 均匀薄膜（50cm×100cm），所以成本低，易实现 大批量生产。
⑦对衬底材料要求不高，可沉积于玻璃、石英、钢 片、陶瓷等类物质上；另外，完全与半导体微电子 技术中的各类集成化技术相兼容。
a-Si: H太阳能电池1）太阳能光伏知识 光生伏特效应简称为光伏效应，指光照使不均匀半导 体或半导体与金属组合的不同部位之间产生电位差的 现象。
2）太阳能电池的工作原理 所谓太阳能电池是一种对光有响应并能将光能转换成 电能的器件。
太阳能电池是指由光电效应或光化学效 应直接把光能转换成电能的装置。
太阳光照在半导体 P-N结上，形成新的空穴－电子对，在P-N结电场的 作用下，空穴由N区流向P区，电子由P区流向N区， 接通电路后就形成电流。
这就是光电效应太阳能电池 的工作原理。
光生伏特效应 当能量为hν的光子照射在半导体上，且该光子的 能量大于半导体禁带宽度Eg时，位于半导体价带 的电子由于得到光子的能量而跃迁到导带，产生 电子－空穴对，这就是本征光电导效应。
若光子 照射在PN结空间电荷区附近时、由于PN结内电 场的作用，在空间电荷区和一个扩散长度范围内 产生的电子被拉向N区，空穴则被拉向P区，于是 在PN结两端形成光生电动势，这种现象即为著名 的光生伏特效应，其本质就是由于吸收光辐射而 产生电动势的现象，它是半导体太阳能电池实现 光电转换的理论基础。
太阳电池具有很多优点 ① 同其他资源有限的能源（如石油、煤及 水力等）相比，太阳能（3kW/m2）是取之 不尽、用之不竭的能源。
② 这种电池是将光能直接转换成电能，不 经过任何中间能量的转换，不排出任何废 水、废气，不污染环境的清洁能源。
③ 太阳电池结构简单，同其他发电方式相 比，有最高的功率质量比，携带方便。
