半导体薄膜_7
半导体镍膜
半导体镍膜
半导体镍膜是一种用于半导体器件的镍薄膜。
镍是一种具有良好导电性、耐腐蚀性和可塑性的金属，因此镍膜在微电子产业中有较为广泛的应用。
镍膜常用于制作MESFET（金属-半导体场效应晶体管）器件的电极。
MESFET 器件是一种重要的半导体器件，它具有高速、高频和低噪声等优点，在无线通信、雷达和微波集成电路等领域得到了广泛应用。
在MESFET 器件中，栅极通常采用金属材料制成，如铝、铜、金等。
然而，这些金属材料与半导体之间的接触电阻较大，会影响器件的性能。
为了解决这个问题，可以在栅极上沉积一层镍膜，形成金属-半导体接触，从而降低接触电阻，提高器件的性能。
除了在MESFET 器件中应用外，镍膜还可以用于其他半导体器件中，如二极管、晶体管、集成电路等。
此外，镍膜还可以用于制造电容器、电阻器、传感器等电子元件。
镍膜的制备方法主要有物理气相沉积（PVD）和化学气相沉积（CVD）两种。
PVD 方法包括蒸发、溅射和离子镀等，其中溅射法是制备高质量镍膜的常用方法。
CVD 方法则是通过气相反应在基底上沉积镍膜。
总之，半导体镍膜是一种重要的半导体材料，它具有良好的导电性和可塑性，可以用于制作各种半导体器件和电子元件。
随着微电子技术的不断发展，镍膜的应用前景将会更加广阔。
半导体薄膜
汇报人：XX
目录
• 半导体薄膜概述 • 半导体薄膜制备技术 • 半导体薄膜结构与性能 • 半导体薄膜应用实例 • 半导体薄膜材料发展趋势与挑战
01
半导体薄膜概述
定义与特点
定义
半导体薄膜是一种具有半导体性质的薄膜材料，其厚度通常在纳米至微米级别 。这种材料具有介于导体和绝缘体之间的电导率，因此被称为半导体。
。
缺陷对性能的影响
缺陷对半导体薄膜的性能有重要 影响，如影响载流子浓度、迁移
率、光学透过率等。
电子结构与能带
能带结构
01
半导体薄膜的能带结构决定了其电子状态和电子行为。通常包
括价带、导带和禁带三部分。
载流子类型
02
半导体薄膜中的载流子可以是电子或空穴，这取决于其掺杂类
型和浓度。
载流子浓度和迁移率
03
回收利用
建立完善的回收利用体系，对废旧半导体薄膜进行 回收和再利用，降低资源浪费和环境污染。
THANKS
感谢观看
大面积均匀性控制技术挑战
薄膜沉积技术
如化学气相沉积、物理气相沉积等，需要优化工艺参数，提高薄膜 大面积均匀性。
表面处理技术
如机械抛光、化学抛光等，可以改善基底表面粗糙度，提高薄膜附 着力和均匀性。
薄膜转移技术
如卷对卷技术、激光转移技术等，可以实现大面积薄膜的快速、高效 转移。
提高稳定性及寿命问题探讨
现状
目前，半导体薄膜的制备技术已经非常成熟，包括物理气相沉积、化学气相沉积、溶胶-凝胶法、电化学沉积等 多种方法。同时，半导体薄膜的应用领域也在不断扩展，涉及到电子、光电、生物医学、环境科学等多个领域。
应用领域与前景
应用领域

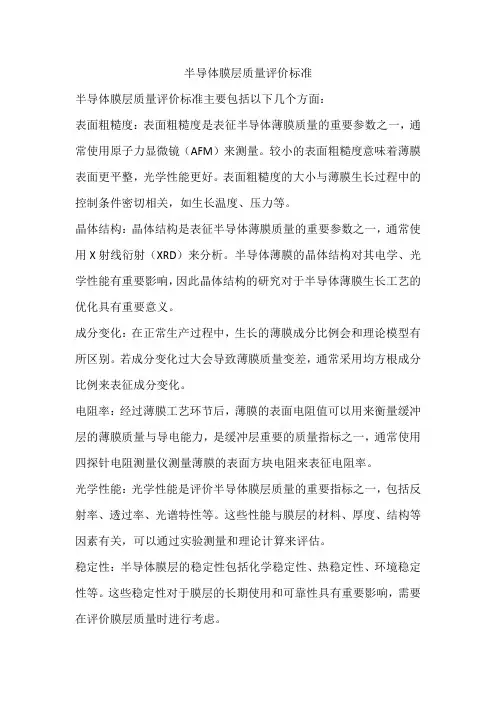

半导体膜层质量评价标准
半导体膜层质量评价标准
半导体膜层质量评价标准主要包括以下几个方面：
表面粗糙度：表面粗糙度是表征半导体薄膜质量的重要参数之一，通常使用原子力显微镜（AFM）来测量。
较小的表面粗糙度意味着薄膜表面更平整，光学性能更好。
表面粗糙度的大小与薄膜生长过程中的控制条件密切相关，如生长温度、压力等。
晶体结构：晶体结构是表征半导体薄膜质量的重要参数之一，通常使用X射线衍射（XRD）来分析。
半导体薄膜的晶体结构对其电学、光学性能有重要影响，因此晶体结构的研究对于半导体薄膜生长工艺的优化具有重要意义。
成分变化：在正常生产过程中，生长的薄膜成分比例会和理论模型有所区别。
若成分变化过大会导致薄膜质量变差，通常采用均方根成分比例来表征成分变化。
电阻率：经过薄膜工艺环节后，薄膜的表面电阻值可以用来衡量缓冲层的薄膜质量与导电能力，是缓冲层重要的质量指标之一，通常使用四探针电阻测量仪测量薄膜的表面方块电阻来表征电阻率。
光学性能：光学性能是评价半导体膜层质量的重要指标之一，包括反射率、透过率、光谱特性等。
这些性能与膜层的材料、厚度、结构等因素有关，可以通过实验测量和理论计算来评估。
稳定性：半导体膜层的稳定性包括化学稳定性、热稳定性、环境稳定性等。
这些稳定性对于膜层的长期使用和可靠性具有重要影响，需要在评价膜层质量时进行考虑。
半导体单晶薄膜的制备方法
半导体单晶薄膜的制备方法
制备半导体单晶薄膜的方法主要包括分子束外延技术、化学气相沉积（CVD）技术等。
分子束外延技术（MBE）是将所需要外延的膜料放在喷射炉中，在超高真空条件下使其加热蒸发，并将这些膜料组分的原子或分子按一定的比例喷射到加热的衬底上外延沉积成膜。
这种技术可方便控制组分浓度和杂质浓度，因此可以制出急剧变化杂质浓度和组分的器件。
此外，可以用反射式高能电子衍射（RHEED）原位观察薄膜晶体的生长情况。
化学气相沉积（CVD）技术是以单晶硅为衬底外延生长单晶硅薄膜的同质外延过程，其原理为硅源与氢气发生反应还原出Si。
该技术可以调控外延的元素种类、成分、杂质浓度、位置等，进而制备具有特殊结构或性能的器件。
此外，还可以通过直拉法或区熔法制备单晶硅外延薄膜。
以上内容仅供参考，建议查阅专业半导体书籍或咨询专业人士获取更准确的信息。
半导体薄膜工艺
半导体薄膜工艺
半导体薄膜工艺是制造半导体器件的关键技术。
它是在
半导体表面沉积出一层薄膜形成特定的电路图案，一道道电路图案，以准确控制电子设备的性能和特性。
半导体薄膜工艺首先要考虑的是器件的设计，然后制定
出合适的工艺。
根据薄膜的不同，技术方法也有所差异，包括物理气相沉积（PVD）、化学气相沉积（CVD）等。
这些工艺中，PVD技术指的是子元素以物理方式沉积在衬底表面，CVD技术
则是利用反应化合物在高温下反应而形成的，被称为“化学沉积法”。
由于PVD和CVD两种方法都可以用于沉积半导体膜，只有结合试验和计算才能确定更有效的半导体膜沉积参数，提高生产效率。
此外，在半导体薄膜工艺制备过程中，可能出现的缺陷，如气泡、裂纹等。
半导体材料的本质是脆性的，所以如果这些缺陷在温度、压力等变化时没有得到正确的控制，可能会造成器件性能降低。
因此，除了使用恰当的技术参数以外，在控制工艺参数时也要特别小心，以减少这些缺陷的出现。
最后，半导体薄膜工艺的过程十分繁琐，需要准确控制
它的参数，保证生产的稳定性和器件的质量。
只有完善的流程管理，才能提高生产效率，确保产品的质量。
半导体薄膜设备中文说明书
半导体薄膜设备中文说明书一、产品概述本说明书适用于半导体薄膜设备，该设备用于在半导体材料上制备高质量的薄膜。
通过精确控制各种工艺参数，如温度、压力、气氛等，设备能够实现薄膜的均匀性、结晶度和附着力等关键性能的优化。
二、设备特点高精度控制系统：设备采用先进的控制系统，可实现精确的温度、压力和气氛控制，确保薄膜制备过程的稳定性和重复性。
自动化程度高：设备具备自动进样、自动排气、自动升温等功能，减轻操作人员的劳动强度，提高生产效率。
灵活性强：设备可根据不同的工艺需求，更换不同的反应室、加热元件和气体供应系统，以适应各种薄膜制备需求。
安全可靠：设备设计合理，操作简便，具有多重安全保护措施，确保操作人员和设备的安全。
三、操作说明开机准备：检查设备各部件是否完好无损，确保电源、气源等外部条件满足设备要求。
打开设备电源开关，启动控制系统。
工艺参数设置：根据薄膜制备的工艺要求，设置相应的温度、— 1 —压力、气氛等参数。
确保参数设置准确，以免影响薄膜质量。
进样与排气：将待制备的半导体材料放入设备反应室中，关闭反应室门。
启动排气系统，将反应室内的空气排出，确保制备环境的纯净度。
升温与保温：启动加热元件，将反应室温度升至预设值，并保持一段时间，使半导体材料充分加热和反应。
气体供应：在升温过程中或保温阶段，根据需要向反应室内通入相应的气体，如反应气体、保护气体等。
薄膜制备：在设定的温度和气氛条件下，保持一定时间，使半导体材料表面形成所需的薄膜。
降温与取样：关闭加热元件，使反应室自然降温。
待温度降至安全范围后，打开反应室门，取出制备好的薄膜样品。
关机清理：清理设备内部和外部，保持设备整洁。
关闭设备电源开关，断开外部气源和电源。
四、注意事项操作人员应熟悉设备的结构、性能及操作方法，严格按照操作规程进行操作。
在操作过程中，应注意观察设备的运行状态和薄膜制备情况，如有异常应及时停机检查。
设备运行过程中，禁止随意更改工艺参数和操作流程，以免损坏设备或影响薄膜质量。
半导体 薄膜沉积
半导体薄膜沉积是半导体制造过程中的一项关键技术，它涉及到在基底材料上生长一层或多层半导体材料，以实现特定的电子学性质和功能。
这一过程对于制造各种半导体器件，如晶体管、太阳能电池、LED等，都至关重要。
半导体薄膜沉积的方法多种多样，常见的有物理气相沉积（PVD）、化学气相沉积（CVD）、分子束外延（MBE）等。
这些方法各有特点，适用于不同的材料和工艺需求。
例如，PVD 通过在真空环境下加热源材料，使其蒸发或溅射到基底上；CVD则利用气体反应物在基底表面发生化学反应，生成所需的薄膜；MBE则是在高真空环境下，通过分子束将原子或分子直接喷射到基底上，实现精确控制薄膜的原子层结构。
在半导体薄膜沉积过程中，需要精确控制各种工艺参数，如温度、压力、气体流量等，以保证薄膜的质量和性能。
同时，还需要对薄膜的结构、成分、形貌等进行表征和分析，以确保其满足设计要求。
半导体薄膜沉积技术的发展对于半导体产业的进步具有重要意义。
随着科技的不断发展，人们对半导体器件的性能要求越来越高，这对半导体薄膜沉积技术提出了更高的要求。
未来，随着新材料、新工艺的不断涌现，半导体薄膜沉积技术将继续得到发展和完善，为半导体产业的繁荣和发展做出更大的贡献。
总之，半导体薄膜沉积是半导体制造过程中的一项关键技术，它对于实现半导体器件的优异性能和功能至关重要。
随着科技的不断发展，半导体薄膜沉积技术将继续得到发展和完善，为半导体产业的进步注入新的活力。
半导体ndc薄膜成分
半导体ndc薄膜成分一直是材料科学领域中一个备受关注的研究课题。
半导体ndc薄膜由多种元素组成，其成分的选择和比例对薄膜的性能具有重要影响。
通过对半导体ndc薄膜成分的深入研究，可以更好地了解其物理化学性质，为材料设计和应用提供重要依据。
半导体ndc薄膜被广泛应用于电子器件、太阳能电池、光电器件等领域，其成分的选择对于薄膜的性能至关重要。
常见的半导体ndc薄膜成分包括氮化硅、氧化物、碳化物等。
这些成分在材料的制备过程中起着至关重要的作用，不同比例的成分可以调控薄膜的光电性能、机械性能等方面。
在半导体ndc薄膜成分的选择中，氮化硅是一种常用的材料。
氮化硅具有优异的化学稳定性和抗腐蚀性能，可在高温、高湿等恶劣环境中稳定工作。
氮化硅薄膜可以通过化学气相沉积、物理气相沉积等方法制备，具有良好的导电性和光学性能，广泛应用于集成电路、光学镀膜等领域。
除了氮化硅，氧化物也是一种常见的半导体ndc薄膜成分。
氧化锌、氧化铟锡等氧化物薄膜具有良好的电学性能和光学性能，被广泛应用于透明导电薄膜、光伏器件等领域。
氧化物薄膜的制备方法多样，可以通过溶液法、磁控溅射等技术实现，具有较高的制备效率和加工便利性。
此外，碳化物也是一种重要的半导体ndc薄膜成分。
碳化硅、碳化钼等碳化物薄膜具有优异的高温稳定性和机械性能，广泛应用于航空航天、汽车制造等领域。
碳化物薄膜的制备方法多样，可以通过化学气相沉积、磁控溅射等技术实现，具有较高的结晶质量和成膜速度。
通过对半导体ndc薄膜成分的深入研究，我们可以更好地理解不同成分对薄膜性能的影响规律。
在薄膜的制备过程中，合理选择和调控成分比例可以有效提高薄膜的性能和稳定性，拓展其在电子器件、光伏器件等领域的应用。
随着材料科学和工程技术的不断发展，半导体ndc薄膜的成分设计和优化将进一步推动材料的创新和应用。
半导体工艺技术薄膜淀积
hG 是质量输运系数（cm/sec）
半导体工艺技术
13
F2 ksCS
ks 是表面化学反应系数（cm/sec） 在稳态，两类粒子流密度应相等。这样得到
F F1 F2
可得：
ks CS CG 1 hG
1
第九章 薄膜淀积
设
半导体工艺技术
第九章 薄膜淀积
半导体工艺技术
5
除了CVD和PVD外，制备薄膜的方法还有:
旋涂Spin-on 镀/电镀electroless plating/electroplating
铜互连是由电镀工艺制作
第九章 薄膜淀积
外延硅应用举例
半导体工艺技术
6
外延：在单晶衬底上生长一层新
的单晶层，晶向取决于衬底
第九章 薄膜淀积
解决办法：等离子增强化学气相 淀积 PECVD
第九章 薄膜淀积
半导体工艺技术
30
多晶硅淀积方法
LPCVD，主要用硅烷法，即在600-650 ℃温度下，由硅 烷热分解而制成，总体化学反应（overall reaction） 方程是：SiH4→Si(多晶)+2H2 低于575 ℃所淀积的硅是无定形或非晶硅（amorphous Si）； 高于600 ℃淀积的硅是多晶，通常具有柱状结构（column structure）； 当非晶经高温（>600 ℃）退火后，会结晶（crystallization）； 柱状结构多晶硅经高温退火后，晶粒要长大（grain growth）。
斜率与激活 能Ea成正比
第九章 薄膜淀积
半导体工艺技术
26
低压化学气相淀积 （LPCVD） 在质量输运控制区域：
半导体apf薄膜作用
半导体apf薄膜作用半导体APF薄膜作用引言：半导体薄膜作为一种重要的材料，在现代电子领域发挥着关键作用。
其中，APF薄膜作为一种特殊的半导体材料，具有独特的性能和应用。
本文将详细探讨半导体APF薄膜的作用，以及其在电子器件中的应用。
一、APF薄膜的定义和特性APF薄膜，即Aluminum Pentafluoride的简称，是一种由铝和氟元素组成的化合物。
这种薄膜具有高度的稳定性、优异的导电性能和较低的能带间隙，使其成为半导体领域中备受关注的材料之一。
APF薄膜的特性决定了它在电子器件中的重要作用。
二、APF薄膜的作用1. 导电性能：APF薄膜具有良好的导电性能，能够在电子器件中起到导电的作用。
其导电性能可以通过控制薄膜的厚度和掺杂量来实现，从而满足不同器件的导电要求。
2. 保护作用：APF薄膜能够作为一层保护层，保护器件内部免受外界环境的侵蚀和损伤。
这种薄膜能够阻隔水分、氧气和其他有害物质的进入，从而延长器件的使用寿命和稳定性。
3. 光学性能：APF薄膜具有良好的光学性能，可以用于光学器件的制备。
其透明度和折射率可以通过控制薄膜的厚度和成分来调节，从而满足不同光学器件的需求。
4. 电子通道：APF薄膜能够作为电子通道，实现电子在器件中的传输。
通过调节薄膜的能带结构和掺杂方式，可以控制电子的传输性能和速度，从而实现器件的高效工作。
三、APF薄膜的应用1. 太阳能电池：APF薄膜作为太阳能电池中的电子通道层，能够提高光电转换效率和稳定性。
其导电性能和光学性能的优异特性，使其成为太阳能电池中不可或缺的材料。
2. 智能手机屏幕：APF薄膜作为智能手机屏幕的保护层，能够防止水分和其他有害物质对屏幕的侵蚀。
同时，其高透明度和优良的耐磨性，使得手机屏幕更加清晰和耐用。
3. 纳米电子器件：APF薄膜可以制备出尺寸小于100纳米的纳米电子器件，实现高密度和高速度的电子传输。
这些器件在微电子领域有着广泛的应用，如超大规模集成电路和量子计算等。
薄膜物理与技术-7 薄膜的物理性质--(1) 薄膜的力学性质
解决方法：基片清洗→去掉污染层（吸附层使基片 表面的化学键饱和，从而薄膜的附着力差）→提高 附着性能。
第七章 薄膜的物理性质
7.1 薄膜的力学性质
7.1.1 薄膜的附着力
②提高基片温度 提高温度,有利于薄膜和基片之间原子的相互扩散 →扩散附着有利于加速化学反应形成中间层 →中间层附着 须注意：T↑→薄膜晶粒大→热应力↑→其它性能变
薄膜物理与技术
第七章 薄膜的物理性质
宋春元 材料科学与工程学院
第七章 薄膜的物理性质
概述
由于薄膜材料的不同，各种薄膜(如金属膜、 介质膜、半导体膜等)都有各自不同的性质。了解 薄膜的力学、电学、光学、热学及磁学性质， 对薄膜的应用有着十分重要的意义。
第七章 薄膜的物理性质
7.1 7.2 7.3 7.4 7.5
第七章 薄膜的物理性质
7.1 薄膜的力学性质
7.1.1 薄膜的附着力 薄膜附着的类型
薄膜的附着可分为四种类型： （a）简单附着 （b）扩散附着 （c）通过中间层附着 （d）宏观效应附着等。
第七章 薄膜的物理性质
7.1 薄膜的力学性质--7.1.1 薄膜的附着力
附着的四种类型示意图(图7-1)
简单附着
第七章 薄膜的物理性质-之薄膜的力学性质
7.1.2 薄膜的内应力--内应力的成因
(相转移效应
在薄膜形成过程中发生的相转移是从气相到固相 的转移。在相转移时一般都发生体积的变化。这是形 成内应力的一个原因。 Ga膜在从液相到固相转移时体积发生膨胀，形成 的内应力是压缩应力。 Sb（锑）膜在常温下形成时为非晶态薄膜。当厚 度超过某一个临界值时便发生晶化。这时体积发生收 缩，形成的内应力为张应力。
半导体thinfilm工艺
半导体thinfilm工艺
半导体薄膜工艺是指将半导体材料通过特定的制备方法，形成质量优良且具有所需功能的薄膜层的过程。
半导体薄膜工艺被广泛应用于集成电路、光电子器件、太阳能电池等领域。
半导体薄膜工艺的步骤通常包括以下几个方面：
1. 基底制备：选择适合的基底材料，如硅、蓝宝石等，并通过化学/物理方法进行清洗和表面处理，以确保薄膜的附着性和
质量。
2. 薄膜形成：选择合适的材料，如硅、氮化硅、氧化锌等，并采用化学气相沉积（CVD）、物理气相沉积（PVD）、溅射
等方法，在基底上生长形成薄膜层。
3. 薄膜调控：通过控制沉积温度、沉积气体浓度、沉积时间等参数，调节薄膜的成分、微观结构和性质，以满足具体应用的需求。
4. 表面加工：使用光刻、蚀刻、离子注入等技术，对薄膜进行加工和修饰，制备出所需的器件结构和功能。
5. 薄膜测试：对薄膜层进行检测和表征，如薄膜厚度的测量、表面形貌的观察、物理性质的测试等，以评估薄膜的质量和性能。
半导体薄膜工艺的发展主要受到材料、设备和工艺技术的限制。
随着新材料的发现和新技术的应用，半导体薄膜工艺正在不断创新和改进，以满足追求更高性能、更低能耗的半导体器件需求。
半导体中薄膜沉积的作用
半导体中薄膜沉积的作用半导体中薄膜沉积的作用，嘿，听起来挺高大上的，不过其实这玩意儿在我们生活中可无处不在。
你有没有想过，手机屏幕上那些闪闪发光的东西、电脑里的芯片，都是怎么来的？对，就是这些薄膜沉积。
我们来聊聊这个话题，轻松愉快，绝不让你觉得枯燥。
薄膜沉积就像是在给半导体穿衣服。
想象一下，没穿衣服的半导体就像是赤裸裸的你，走在大街上，真是有点让人难为情呀。
而薄膜就像是一层保护膜，把它包裹得妥妥的，既美观又实用。
沉积的材料有很多种，像金属、绝缘体还有一些半导体材料，各种组合就像做菜一样，调料用得好，才能做出好吃的菜。
听上去是不是很简单？其实这背后可是有不少学问的。
再说了，薄膜沉积还有个很酷的作用，那就是能调节电流。
想想看，咱们的电子设备总是需要稳定的电流供应，才能顺利工作。
薄膜在这里就像是个调音师，把电流的大小和性质调到最佳状态，保证你看视频、打游戏时不掉链子。
要是没有这些薄膜，设备可就跟没了灵魂似的，啥都做不成，简直是“技术的黑暗时代”。
薄膜沉积的技术真是多种多样，像是化学气相沉积、物理气相沉积，听起来是不是有点复杂？其实这些就像是不同的烹饪方式，各有各的味道。
化学气相沉积就像是炒菜，火候掌握得当，味道才能刚刚好。
而物理气相沉积则像是烤东西，需要慢慢来，才能把外面烤得金黄酥脆。
这样不同的技术可以根据需要选择，真是好比厨师的拿手绝活，随心所欲。
说到这里，可能有人会问，薄膜沉积和咱们的日常生活有什么关系？哎呀，这可多了！比如你手里的手机，如果没有薄膜沉积技术，显示屏的图像可就没那么鲜艳，触控也不灵敏。
再比如，光伏发电板的效率，全靠这些薄膜来提高。
简单来说，薄膜沉积就像是我们生活中的小助手，让一切变得更加美好。
技术发展日新月异，薄膜沉积的前景也越来越广阔。
比如在医疗领域，薄膜材料可以用来制造更先进的传感器，帮助医生更好地诊断病情。
在环保方面，薄膜技术也在努力，能有效提高太阳能的转化率，助力绿色能源的发展。
半导体 薄膜沉积
半导体薄膜沉积全文共四篇示例，供读者参考第一篇示例：半导体薄膜沉积是一种重要的半导体工艺，是半导体器件制造过程中的关键步骤之一。
薄膜沉积技术可以将所需的材料均匀地沉积在基板表面上，用于制造晶体管、发光二极管、太阳能电池等各种半导体器件。
在半导体工业中，薄膜沉积技术的发展和应用已经成为推动半导体产业发展的重要驱动力之一。
薄膜沉积技术有多种，常见的包括物理气相沉积（PVD）、化学气相沉积（CVD）、原子层沉积（ALD）等。
这些技术各有特点，根据不同的材料和器件要求，选择合适的薄膜沉积技术至关重要。
物理气相沉积（PVD）是一种在真空下进行的薄膜沉积技术。
在PVD过程中，源材料以固体或液态的形式被加热，产生蒸汽或离子束，然后沉积在基板表面上形成薄膜。
PVD技术适用于金属膜、氧化物膜、氮化物膜等材料的沉积。
PVD技术的优点是沉积速度快、薄膜质量高，适用于大面积、高速生产。
原子层沉积（ALD）是一种以单层分子为单位进行的薄膜沉积技术。
在ALD过程中，源材料和反应气体交替地注入到反应室中，在基板表面分别进行反应，形成单层薄膜。
ALD技术适用于高精度、高控制度要求的器件制造，如存储器、微机电系统等。
ALD技术的优点是薄膜质量高、沉积厚度可控，适用于纳米尺度器件的制造。
除了上述常见的薄膜沉积技术外，还有其他一些新兴的薄膜沉积技术，如溅射沉积、蒸发沉积、溶液沉积等。
这些技术各有优缺点，应根据具体的器件要求和生产工艺选择合适的薄膜沉积技术。
在半导体工业中，薄膜沉积技术的发展对半导体器件的性能和功能起到至关重要的作用。
通过不断创新和改进，薄膜沉积技术的沉积速度、薄膜质量、沉积厚度控制度等方面得到了显著提高，为半导体器件的制造提供了更优质、更可靠的材料基础。
半导体薄膜沉积技术是半导体工业中不可或缺的一部分，它为半导体器件的研发和生产提供了重要的支撑。
随着半导体技术的不断发展，薄膜沉积技术也将不断创新，为半导体产业的进一步发展注入新的活力和动力。
半导体薄膜沉积技术趋势
半导体薄膜沉积技术趋势半导体薄膜沉积技术是半导体工业中的一项重要技术，其发展趋势与半导体产业的发展密切相关。
随着半导体器件尺寸的不断缩小，对薄膜沉积技术的要求也日益严格，因此，薄膜沉积技术的发展方向也在不断演进。
首先，随着半导体器件尺寸的不断缩小，薄膜沉积技术需要更高的精度和均匀性。
因此，未来的薄膜沉积技术将朝着更加精细化、均匀化的方向发展。
这需要对沉积工艺的精细控制，包括沉积速率、沉积温度、沉积压力等参数的控制，同时也需要对沉积设备的升级和改进，以满足越来越严格的工艺要求。
其次，薄膜沉积技术的发展趋势是向着多功能化和多材料化方向发展。
随着半导体器件功能的不断丰富和多样化，薄膜沉积技术也需要能够满足多种材料、多层结构的需求。
因此，未来的薄膜沉积技术将更加注重材料的多样性和功能的多元化，包括单层薄膜、多层薄膜、复合薄膜等，以满足不同器件的需求。
同时，随着半导体产业的发展，对薄膜沉积技术的成本和效率要求也越来越高。
因此，未来的薄膜沉积技术将朝着更加节能高效的方向发展，不仅需要提高设备的利用率和生产效率，还需要优化工艺参数，降低成本，提高产能。
另外，随着半导体工艺的不断演进，对薄膜沉积技术的要求也在不断变化。
未来的薄膜沉积技术将需要更加灵活和可调控，能够适应不同器件和工艺的需求，包括通过智能化技术实现沉积参数的实时监控和调整，以满足不断变化的市场需求。
最后，随着半导体行业的全球化和竞争的不断加剧，对薄膜沉积技术的国际合作和技术交流也变得越来越重要。
未来的薄膜沉积技术将需要更多的国际合作与交流，共同推动薄膜沉积技术的发展，提高全球半导体产业的竞争力。
总之，未来半导体薄膜沉积技术将朝着更加精细化、多功能化、节能高效、可调控和国际化的方向发展。
这将需要全球半导体产业的共同努力，共同推动薄膜沉积技术的发展，为半导体产业的持续发展注入新动力。
半导体撕膜工艺介绍
半导体撕膜工艺介绍半导体撕膜工艺是半导体制造过程中的一个重要环节，主要涉及将覆盖在晶圆表面的薄膜材料去除。
以下是半导体撕膜工艺的基本介绍：1.工艺目的：半导体撕膜工艺的主要目的是去除晶圆表面不需要的薄膜材料，以便进行后续的加工和处理。
这些薄膜材料可能是在之前的工艺步骤中沉积或涂覆在晶圆表面的。
2.工艺原理：撕膜工艺通常利用物理或化学方法将薄膜材料与晶圆表面分离。
物理方法可能包括机械剥离、热剥离等，而化学方法则可能涉及使用特定的化学溶液来溶解或腐蚀薄膜材料。
3.工艺步骤：半导体撕膜工艺的具体步骤可能因不同的工艺需求和材料类型而有所差异。
一般来说，工艺步骤可能包括：清洁晶圆表面，以确保去除任何杂质和污染物。
使用适当的工具或设备，如机械臂、剥离刀等，将薄膜材料从晶圆表面剥离。
检查晶圆表面，确保薄膜材料已被完全去除，且没有对晶圆造成损伤。
4.工艺挑战：半导体撕膜工艺面临着一些挑战，如确保完全去除薄膜材料而不损伤晶圆表面、控制剥离过程中的应力和温度等。
为了解决这些问题，工艺工程师需要不断优化工艺参数和设备设计。
5.应用领域：半导体撕膜工艺广泛应用于各种半导体器件和集成电路的制造过程中。
例如，在微处理器、存储器、传感器等器件的制造中，都需要进行撕膜操作以去除不需要的薄膜材料。
6. 工艺设备与材料：设备：半导体撕膜工艺中常用的设备包括机械剥离设备、化学剥离设备、激光剥离设备等。
这些设备根据工艺需求，可以对晶圆进行批量或单片处理。
材料：薄膜材料种类繁多，如金属膜、氧化物膜、氮化物膜、聚合物膜等。
不同的薄膜材料需要选择不同的撕膜工艺和化学溶液。
7. 工艺控制参数：温度：温度是影响撕膜效果的重要因素。
适当的温度可以加速化学反应或降低材料的机械强度，从而更容易地去除薄膜。
时间：处理时间的长短也会影响撕膜效果。
过短的处理时间可能导致薄膜去除不彻底，而过长的处理时间则可能导致晶圆表面损伤。
化学溶液浓度：对于化学撕膜工艺，化学溶液的浓度是关键参数。
半导体薄膜的作用
半导体薄膜的作用随着科技的不断进步，半导体薄膜在现代科技领域中扮演着重要的角色。
半导体薄膜具有优良的导电性和光学特性，广泛应用于电子器件、光电器件、太阳能电池等领域。
本文将从不同方面介绍半导体薄膜的作用。
在电子器件中，半导体薄膜起着关键的作用。
例如，在晶体管中，半导体薄膜用于构建导电通道，控制电流的流动。
通过对薄膜材料的选择和优化，可以实现高速、高效的电子器件。
此外，半导体薄膜还可用于制造集成电路和存储器件，扩大了电子设备的功能和容量。
在光电器件中，半导体薄膜也发挥着重要的作用。
例如，在光伏领域，半导体薄膜被用于制造太阳能电池。
太阳能电池是将光能转化为电能的装置，半导体薄膜作为光吸收层，能够将光能有效转化为电能。
通过不同材料的组合和薄膜的优化，可以提高太阳能电池的效率和稳定性。
此外，半导体薄膜还可用于制造LED、激光器等光电器件，广泛应用于照明、显示、通信等领域。
半导体薄膜还可以应用于传感器领域。
传感器是将物理量、化学量等转化为电信号的装置，半导体薄膜作为传感器的敏感层，可以实现对温度、压力、湿度、气体等的检测。
通过调节薄膜的厚度、材料和结构，可以实现对不同物理量的高灵敏度和高选择性检测，满足不同应用领域的需求。
除了以上应用，半导体薄膜还可以用于能源存储和转换领域。
例如，锂离子电池中的电解质薄膜，起到隔离正负极、传导离子的作用，提高电池的性能和安全性。
另外，半导体薄膜还可用于制备超级电容器、燃料电池等能源转换装置，提供高效、可持续的能源解决方案。
半导体薄膜在现代科技领域中具有重要的作用。
它在电子器件中实现了电流的控制和信号的处理，广泛应用于集成电路、存储器件等领域；在光电器件中实现了光能到电能的转换，应用于太阳能电池、LED等领域；在传感器领域实现了对不同物理量的检测，提高了传感器的灵敏度和选择性；在能源领域实现了能源存储和转换，满足了能源需求。
随着科技的不断进步，半导体薄膜的应用前景将更加广阔，为人们的生活带来更多的便利和发展机遇。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1990年Sangeeta.D等人以ZrO(NO3)2为源物质， 采用这种溶胶-凝胶方法成功的制备了4~6nm的ZrO2粉 体，其主要反应如式1-1所示。 ZrO(NO3)2＋H2O＋2NH3→ZrO2＋2NH4NO3 （1-1）
他们在制备ZrO2凝胶过程中加入了一种表面活 性剂，并在溶胶-凝胶转变过程中施加超声波作用，成 功地阻止了颗粒的团聚。
（3）溶胶-凝胶反应过程易于控制，可以实现过程 的完全而精确的控制，可以调控凝胶的微观结构。 影响溶胶-凝胶材料结构的因素很多，包括前驱 体、 溶剂、水量、反应条件、后处理条件等等．通过对 这些因素的调节，可以得到一定微观结构和不同性 质的凝胶。
（4）该法制备材料掺杂的范围宽(包括掺杂的量 和种类)，化学计量准确且易于改性。
所谓“半固体”是指表面上是固体、而内部仍含液体。后 者的一部分可通过凝胶的毛细管作用从其细孔逐渐排出。
（2）凝胶与溶胶是两种互有联系的状态。
1)乳胶冷却后即可得到凝胶；加电解质于悬胶后也可得到凝胶。
2)凝胶可能具有触变性：在振摇、超声波或其他能产生内应力 的特定作用下，凝胶能转化为溶胶。
3)溶胶向凝胶转变过程主要是溶胶粒子聚集成键的聚合过程。
ZrO2玻璃 ZrO2、TiO2、A12O3、
BaTiO3陶瓷 SiO2-B2O3- A12O3(连接)
SiO2(连接) 高温超导陶瓷
CdSnO4(在板玻璃上) BaTiO3、SrTiO3、
PbTiO3 ZrO2、TiO2、SnO2、 A12O3、SiO2、V2O5等
高温超导陶瓷薄膜 SrAl2O4
金属醇盐、溶剂 （甲醇、乙醇等）、
水和 催化剂（酸或弱碱）
水解聚缩
1.醇盐水解方法
溶胶
陈化
湿凝胶
涂层、成纤、成型
成品
热处理
干 燥 干凝胶
图1-1 醇盐溶胶-凝胶法基本工艺过程示意图
（1）首先制取含金属醇盐和水的均相溶液，以保证醇盐的水 解反应在分子的水平上进行。由于金属醇盐在水中的溶解度不 大，一般选用醇作为溶剂，醇和水的加入应适量，习惯上以水 /醇盐的摩尔比计量。催化剂对水解速率、缩聚速率、溶胶凝 胶在陈化过程中的结构演变都有重要影响，常用的酸性和碱性 催化剂分别为HCl和NH4OH，催化剂加入量也常以催化剂/醇盐 的摩尔比计量。为保证前驱溶液的均相性，在配制过程中需施 以强烈搅拌。
溶胶一凝胶法起源
古代中国人做豆腐可能是最早的且卓有成效地应用Sol-Gel技 术之一。 溶胶一凝胶法起源于十八世纪，但由于干燥时间太长而没有引 起人们的兴趣．
现代溶胶—凝胶技术的发展在于，得到凝胶材料干燥时间是以 天来计算，而不象从前那样以年计算。
1846年J.J.Ebelmen首先开展这方面的研究工作，
（2）第二步是制备溶胶。制备溶胶有两种方法：聚合法和颗 粒法，两者间的差别是加水量多少。所谓聚合溶胶，是在控 制水解的条件下使水解产物及部分未水解的醇盐分子之间继 续聚合而形成的，因此加水量很少；而粒子溶胶则是在加入 大量水，使醇盐充分水解的条件下形成的。金属醇盐的水解 反应和缩聚反应是均相溶液转变为溶胶的根本原因，控制醇 盐的水解、缩聚的条件如：加水量、催化剂和溶液的pH值以 及水解温度等，是制备高质量溶胶的前提；
气体 气体 液体 液体 液体 固体 固体
示例
雾 烟 泡沫 牛乳 胶态石墨 矿石中的液态夹杂物 矿石中的气态夹杂物
4.凝胶(gel)：亦称冻胶，是溶胶失去流动性后，一种富含液体的 半固态物质，其中液体含量有时可高达99.5%，固体粒子则呈连 续的网络体。
（1）凝胶是一种柔软的半固体，由大量胶束组成三维网络，胶 束之间为分散介质的极薄的薄层
实用情况 成功
成功 成功 成功 成功 有希望
成功 成功 成功 有希望 成功
多孔体
核燃料放射性 废弃物
烧结原料粉末
多孔氧化硅 显微气球(激光核融合
燃料)
UO2球(凝胶球的烧结 )
含有放射性元素的球 体
由Si(OEt)4-A1(OEt)3 的玻璃化
微细的氧化物粉末
成功 成功
成功 有希望 有希望
成功
四、溶胶-凝胶法的基本过程
5.溶胶-凝胶法：是制备材料的湿化学方法中一种崭新的 方法。 （包括化学共沉淀法，水热法，微乳液法等）
9.溶胶-凝胶技术：是一种由金属有机化合物、金属无机化合 物或上述两者混合物经过水解缩聚过程，逐渐凝胶化及相应 的后处理，而获得氧化物或其它化合物的新工艺。
流程：利用液体化学试剂(或将粉末溶于溶剂)为原料(高化学活 性的含材料成分的化合物前驱体)→在液相下将这些原料均匀 混合 →进行一系列的水解、缩合(缩聚)的化学反应→ 在溶液 中形成稳定的透明溶胶液体系 →溶胶经过陈化→ 胶粒间缓慢 聚合，形成以前驱体为骨架的三维聚合物或者是颗粒空间网络， 网络中其间充满失去流动性的溶剂，形成凝胶→ 凝胶再经过 干燥，脱去其间溶剂而成为一种多孔空间结构的干凝胶或气凝 胶 →最后，经过烧结固化制备所需材料。
4)上述作用一经停止，则凝胶又恢复原状，凝胶和溶胶也可共 存，组成一更为复杂的胶态体系。
5)溶胶是否向凝胶发展，决定于胶粒间的作用力是否能够克服 凝聚时的势垒作用。因此，增加胶粒的电荷量，利用位阻效应 和利用溶剂化效应等，都可以使溶胶更稳定，凝胶更困难；反 之，则更容易形成凝胶。
5.胶凝时间(gel point time)：在完成凝胶的大分子聚合 过程中最后键合的时间。
1983年，Cobe等人以无机盐FeCl2和FeCl3作为源 物质，采用上述溶胶-凝胶方法也成功制备出了3~5nm 的Fe3O4磁性超细粉体。
溶胶-凝胶法的特点
溶胶-凝胶法：是一种可以制备从零维到三维材料的 全维材料湿化学制备反应方法。
该法的主要特点：利用是用液体化学试剂(或将粉状 试剂溶于溶剂中)或溶胶为原料，而不是用传统的粉 状物体，反应物在液相下均匀混合并进行反应，反 应生成物是稳定的溶胶体系，经放置一定时间转变 为凝胶，其中含有大量液相，需借助蒸发除去液体 介质，而不是机械脱水，在溶胶或凝胶状态下即可 成型为所需制品，在低于传统烧成温度下烧结。
（5）Sol-Gel制备技术制备的材料组分均匀、产物的 纯度很高。 因为所用的原料的纯度高，而且溶剂在处理过程中易 被除去。人们己采用Sol-Gel方法制备出各种形状的材 料，包括块状、圆棒状、空心管状、纤维、薄膜等。
（6）在薄膜制备方面，Sol-Gel工艺更显出了独特的优越 性。与其它薄膜制备工艺(溅射、激光闪蒸等)不同，SolGel工艺不需要任何真空条件和太高的温度，且可在大面 积或任意形状的基片上成膜。 用溶胶采取浸涂、喷涂和流延的方法制备薄膜也非常方便， 厚度在几十埃到微米量级可调，所得产物的纯度高。
凝胶体、玻璃、纤维、薄膜、块 状体
TiO2纤维、薄膜 ZrO2纤维、薄膜 多孔性氧化铝、薄膜 多晶膜电容器、薄膜 多晶膜电容器、薄膜 多晶膜电容器、薄膜
透明导电膜 多晶体
中空球(激光核融合载体) 、玻璃 有机-无机复合材料
表1-4溶胶-凝胶法的应用
项目 块状玻璃体 低温合成纤维
薄膜
应用
SiO2 SiO2-TiO2玻璃，SiO2-
（2）溶胶-凝胶法增进了多元组分体系的化学均匀性。
若在醇溶胶体系中，液态金属醇盐的水解速度与缩合速 度基本上相当，则其化学均匀性可达分子水平。在水溶胶的 多元组分体系中，若不同金属离子在水解中共沉积，其化学 均匀性可达到原子水平。由于Sol-Gel工艺是由溶液反应开始 的，从而得到的材料可达到原子级、分子级均匀。这对于控 制材料的物理性能及化学性能至关重要。通过计算反应物的 成分可以严格控制最终合成材料的成分，这对于精细电子陶 瓷材料来说是非常关键的。
3. 溶胶(sol)：又称胶体溶液。指在液体介质（主要是液 体）中分散了1~100 nm粒子(基本单元)，且在分散体系中 保持固体物质不沉淀的胶体体系。溶胶也是指微小的固体 颗粒悬浮分散在液相中，并且不停地进行布朗运动的体系。
溶胶(sol)特点：
（1）溶胶不是物质而是一种“状态”。
溶胶中的固体粒子大小常在1~5nm，也就是在胶体粒中 的最小尺寸，因此比表面积十分大。 （2）最简单的溶胶与溶液在某些方面有相似之处：
(4) 电介质材料；
（9）在生物材料方面的应用
(5) 有机/无机杂化材料；
表1-3 溶胶-凝胶法制备产品的化学组成
化学式
产品举例
SiO2
TiO2 ZrO2 A12O3 BaTiO3 LiNbO3 KTaO3 In2O-SnO2 LiAlO2 SiO2-B2O3-Na2O SiO2-TiO2-有机物
6.单体(monomer)：一种简单的化合物，它的分子间通 过功能团起聚合反应得到分子量较高的化合物(聚合物)。 单体一般是不饱和的或含有两个或更多功能团的小分子 化合物。
7.聚合物(polymer)：从至少含两个功能团的单体经聚合 反应成为很大分子的化合物，它至少含有几百乃至几百 万个单体，故常常又称它为大分子。
（3）第三步是将溶胶通过陈化得到湿凝胶。溶胶在敞口或密 闭的容器中放置时，由于溶剂蒸发或缩聚反应继续进行而导致 向凝胶的逐渐转变，此过程往往伴随粒子的ostward熟化，即 因大小粒子溶解度不同而造成的平均粒径增加。在陈化过程中， 胶体粒子逐渐聚集形成网络结构，整个体系失去流动特性，溶 胶从牛顿型流体向宾汉型流体转变，并带有明显的触变性，制 品的成型如成纤、涂膜、浇注等可在此期间完成。
溶质+溶剂→溶液 分散相+分散介质→溶胶(分散系)
(3)溶胶态的分散系由分散相和分散介质组成 1)分散介质:气体，即为气溶胶； 水，即水溶胶； 乙醇等有机液体； 也可以是固体。 2)分散相:可以是气体、液体或固体，
3)表1-1说明溶胶态分散系情况：
分散相
液体 固体 气体 液体 固体 液体 气体
