半导体材料ZnO专题介绍
纳米zno 磁
纳米zno 磁
纳米ZnO磁性的研究一直备受科学界的关注，因为纳米ZnO具有独特的物理和化学性质，对于磁性材料的研究具有重要意义。
在纳米尺度下，ZnO材料表现出与大尺度不同的磁性行为，这种磁性行为的产生主要是由于纳米结构的调控和表面效应的影响。
纳米ZnO是一种半导体材料，具有优良的光电性能和化学稳定性。
通过控制ZnO材料的尺寸、形貌和结构，可以调控其磁性质。
在纳米尺度下，ZnO材料的能带结构发生变化，导致其电子结构发生改变，从而影响其磁性行为。
此外，ZnO表面的缺陷和掺杂也会影响其磁性质，进一步提高了纳米ZnO的磁性能。
研究表明，纳米ZnO材料具有较强的铁磁性和顺磁性。
铁磁性是指材料在外加磁场下会产生磁化强度，而顺磁性是指材料中的电子会受到外界磁场的影响而发生自旋取向。
这种磁性行为在纳米ZnO中表现得非常显著，使其具有潜在的应用前景。
纳米ZnO磁性的研究不仅可以拓展磁性材料的应用领域，还可以深化对纳米材料磁性行为的理解。
通过对纳米ZnO磁性的研究，可以为纳米材料的设计合成提供新的思路和方法，推动纳米技术的发展。
同时，纳米ZnO磁性的研究还可以为磁存储、磁传感器等领域的应用提供新的材料选择。
总的来说，纳米ZnO磁性的研究具有重要的科学意义和应用前景。
随着科学技术的不断发展，相信纳米ZnO磁性将会在更多领域展现出其独特的价值，为人类社会的进步和发展做出贡献。
希望未来能有更多的科研工作者投入到纳米ZnO磁性的研究中，共同探索其更多的奥秘，推动科学的发展和进步。
《2024年ZnO及ZnO-石墨烯复合材料气敏性能研究》范文
《ZnO及ZnO-石墨烯复合材料气敏性能研究》篇一ZnO及ZnO-石墨烯复合材料气敏性能研究一、引言随着科技的发展，气体传感器在工业、环境监测、医疗、安全等领域的应用越来越广泛。
其中，氧化锌（ZnO）作为一种重要的半导体材料，因其具有优异的物理和化学性质，被广泛应用于气敏传感器。
近年来，ZnO/石墨烯复合材料因其高导电性、高比表面积等特性在气敏性能方面表现出了显著的优势。
本文旨在研究ZnO及ZnO/石墨烯复合材料的气敏性能，为气体传感器的设计提供理论依据。
二、ZnO材料的气敏性能研究1. ZnO材料介绍ZnO是一种具有宽禁带的n型半导体材料，具有优良的光电性能和气敏性能。
其表面存在大量的氧空位和吸附氧，能够与气体分子发生相互作用，从而产生电阻变化。
2. ZnO气敏性能实验方法通过制备不同浓度的ZnO薄膜，利用气敏测试系统对不同气体进行测试，观察ZnO薄膜在不同气体浓度下的电阻变化情况。
3. 实验结果分析实验结果表明，ZnO薄膜对多种气体具有敏感响应，如乙醇、甲醛等。
随着气体浓度的增加，ZnO薄膜的电阻逐渐降低。
此外，ZnO薄膜的气敏响应速度较快，具有良好的实时监测能力。
三、ZnO/石墨烯复合材料的气敏性能研究1. ZnO/石墨烯复合材料介绍ZnO/石墨烯复合材料是将ZnO与石墨烯通过物理或化学方法复合而成。
石墨烯具有优异的导电性和高比表面积，能够提高ZnO的分散性和气敏性能。
2. 制备方法及实验条件采用溶胶-凝胶法或化学气相沉积法制备ZnO/石墨烯复合材料。
通过调整石墨烯的含量、复合方式等参数，研究不同条件下复合材料的气敏性能。
3. 实验结果分析实验结果表明，ZnO/石墨烯复合材料的气敏性能明显优于纯ZnO。
在相同条件下，复合材料对气体的敏感响应更快，且响应值更高。
此外，石墨烯的加入还提高了ZnO的稳定性和重复使用性。
四、结论本文研究了ZnO及ZnO/石墨烯复合材料的气敏性能。
实验结果表明，ZnO对多种气体具有敏感响应，且响应速度较快。
宽禁带半导体ZnO材料的调研
详细描述
脉冲激光沉积法利用高能脉冲激光照射在锌 靶上，产生高温高压等离子体，其中包含锌 原子和氧原子。这些原子在飞向衬底的过程 中发生化学反应，生成ZnO沉积在衬底上。 通过控制激光能量、脉冲频率、衬底温度等 参数，可以调节ZnO薄膜的生长速度和晶体 质量。
脉冲激光沉积法
总结词
脉冲激光沉积法是一种利用激光诱导化学反 应制备ZnO材料的方法，通过将高能脉冲激 光照射在锌靶上，产生高温高压等离子体， 再与氧气反应生成ZnO沉积在衬底上。
ZnO材料的应用领域
03
ZnO材料的应用领域
电子器件
发光二极管
ZnO具有高导电性和宽禁带特性， 可用作蓝光LED的基底材料，广 泛应用于显示、照明等领域。
太阳能电池
ZnO作为宽禁带半导体材料，具有 较高的光吸收系数和良好的光学稳 定性，在太阳能电池领域具有潜在 的应用价值。
场效应晶体管
ZnO基场效应晶体管因其高迁移率 和良好的稳定性，在集成电路、微 电子器件等领域具有广阔的应用前 景。
宽禁带半导体的定义
宽禁带半导体
指禁带宽度较大的半导体材料，通常禁带宽度大于2.3eV。这类半导体材料具有高热导率、高击穿场 强、高饱和电子速度等优点，在高温、高频率、高功率器件以及光电器件等领域具有广泛的应用前景 。
ZnO材料
是一种宽禁带半导体材料，禁带宽度为3.37eV，在室温下表现出高激子束缚能（60meV）和高热导率等 特点。ZnO材料还具有优异的光学性能和电学性能，使其在紫外光电器件、短波长激光器、气体传感器和 太阳能电池等领域具有广泛的应用前景。
详细描述
化学气相沉积法利用气态的锌源和氧气发生化学反应，在衬底上生成ZnO晶体。常用的锌源包括锌粉、锌盐等， 衬底材料则根据需要选择，如蓝宝石、硅等。通过控制温度、压力、气体流量等参数，可以调节ZnO薄膜的生长 速度和晶体结构。
zno发光特点
ZnO发光特点1. 引言ZnO（氧化锌）是一种广泛研究的半导体材料，具有良好的电子传导性和光学性能。
由于其特殊的晶格结构和能带结构，ZnO能够发出可见光和紫外光，具有较高的光致发光性能。
本文将探讨ZnO的发光特点和相关性质。
2. ZnO晶格结构2.1. 六方晶系结构ZnO晶体结构属于六方晶系，具有紧密堆积的排列方式。
它的晶格常数为a=b≠c，晶格中的Zn和O离子通过共价键和离子键相互连接，形成稳定的结构。
3. ZnO能带结构3.1. 能带理论根据能带理论，ZnO晶体具有导带和价带。
导带是一系列能量较高的电子轨道，而价带是一系列能量较低的电子轨道。
能带之间的能隙决定了材料的电子传导和光学性质。
3.2. ZnO的带隙结构ZnO的能带结构非常有趣，具有大约3.37eV的直接带隙。
这意味着当外部能量激发ZnO晶体时，电子可以直接跃迁到导带中，从而产生发光现象。
4. ZnO的发光机制4.1. 缺陷相关发光ZnO晶体中的缺陷可以导致光致发光。
具体来说，氧空位和氧空位相关的缺陷在激发时会产生电荷载流子，从而引发发光现象。
这种发光被称为紫外发光，其波长通常在380-400nm之间。
4.2. 缺陷复合发光除了缺陷相关发光外，ZnO还可以通过掺杂和复合过程发出可见光。
通过控制掺杂材料的种类和浓度，可以实现可见光的发射。
例如，镍离子的掺杂可以产生蓝色发光，铜离子的掺杂可以产生绿色发光。
5. ZnO发光应用5.1. 发光二极管ZnO作为半导体材料，被广泛应用于发光二极管（LED）的制造。
通过合理设计LED 结构和掺杂材料，可以实现高亮度、高效率的发光效果。
ZnO发光二极管具有低成本、高稳定性和可调控性等优点，在照明和显示领域有着广阔的应用前景。
5.2. 激光器ZnO晶体还可以用于激光器的制造。
在控制紫外光激光器的工作条件下，可以获得高纯度的紫外光输出。
这对于生物医学、信息存储和材料加工等领域具有重要意义。
5.3. 光催化由于ZnO具有较高的光致发光性能，它在光催化领域也有着广泛的应用。

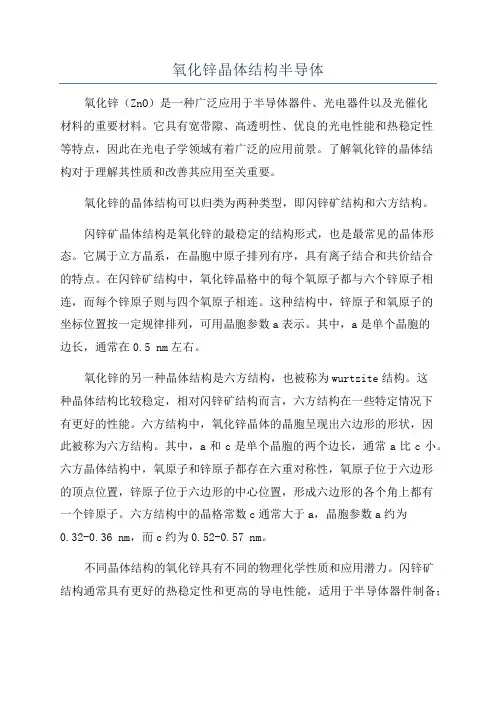

氧化锌晶体结构半导体
氧化锌晶体结构半导体氧化锌（ZnO）是一种广泛应用于半导体器件、光电器件以及光催化材料的重要材料。
它具有宽带隙、高透明性、优良的光电性能和热稳定性等特点，因此在光电子学领域有着广泛的应用前景。
了解氧化锌的晶体结构对于理解其性质和改善其应用至关重要。
氧化锌的晶体结构可以归类为两种类型，即闪锌矿结构和六方结构。
闪锌矿晶体结构是氧化锌的最稳定的结构形式，也是最常见的晶体形态。
它属于立方晶系，在晶胞中原子排列有序，具有离子结合和共价结合的特点。
在闪锌矿结构中，氧化锌晶格中的每个氧原子都与六个锌原子相连，而每个锌原子则与四个氧原子相连。
这种结构中，锌原子和氧原子的坐标位置按一定规律排列，可用晶胞参数a表示。
其中，a是单个晶胞的边长，通常在0.5 nm左右。
氧化锌的另一种晶体结构是六方结构，也被称为wurtzite结构。
这种晶体结构比较稳定，相对闪锌矿结构而言，六方结构在一些特定情况下有更好的性能。
六方结构中，氧化锌晶体的晶胞呈现出六边形的形状，因此被称为六方结构。
其中，a和c是单个晶胞的两个边长，通常a比c小。
六方晶体结构中，氧原子和锌原子都存在六重对称性，氧原子位于六边形的顶点位置，锌原子位于六边形的中心位置，形成六边形的各个角上都有一个锌原子。
六方结构中的晶格常数c通常大于a，晶胞参数a约为0.32-0.36 nm，而c约为0.52-0.57 nm。
不同晶体结构的氧化锌具有不同的物理化学性质和应用潜力。
闪锌矿结构通常具有更好的热稳定性和更高的导电性能，适用于半导体器件制备；而六方结构由于其特殊的晶体结构，具有较好的光学性能和光催化性能，适用于光电器件和光催化材料的制备。
总之，氧化锌作为半导体材料，其晶体结构主要为闪锌矿结构和六方结构。
了解不同结构的特性对于氧化锌的应用和研究具有重要意义。
半导体材料ZnO专题介绍
4.2 金属有机物气相外延法MOCVD....................................17
4.3 喷雾热解法....................................................17
4.4磁控溅射法....................................................18
4.5溶胶-凝胶法Sol-gel............................................19
5.ZnO的应用与前景.................................................21
本论文着重介绍了氧化锌半导体材料的材料来源，晶体结构，物理化学性质，单晶与薄膜的制备，具体在各个领域应用与发展和目前制备薄膜以及应用于市场所遇到的难题。
关键词：氧化锌，材料来源，晶体结构，物理化学性质，单晶，薄膜，应用，难题。
1. ZnO的发展历史与基本性质
1.1 发展历史
人类很早便学会了使用氧化锌作涂料或外用医药，但人类发现氧化锌的历史已经很难追溯。公元前200年罗马人学会用铜和含氧化锌的锌矿石反应制作黄铜。公元1世纪，希腊医生迪奥斯科里季斯曾用氧化锌做药膏。1834年，氧化锌首次成为水彩颜料。20世纪后半期，氧化锌多用在橡胶工业。在20世纪70年代，氧化锌的第二大用途是复印纸添加剂，但在21世纪氧化锌作复印纸添加剂的做法已经被淘汰。
归纳：由表1知氧化锌的宽禁带宽度（Eg≥2.3eV），直接带隙，低介电常数，低热导率。
1.2.3 其他性质
zno异质结
ZnO是一种宽禁带的半导体材料，具有较高的激子束缚能，在光电子器件、传感器、太阳能电池等领域有广泛的应用前景。
ZnO异质结是指将两种不同的半导体材料结合在一起，形成一种特殊的结构。
这种结构可以改变材料的能带结构和载流子输运特性，从而改变材料的物理和化学性质。
ZnO异质结的制备方法有多种，包括化学气相沉积、脉冲激光沉积、分子束外延等。
这些方法可以控制异质结的界面结构和组分，从而获得具有优异性能的ZnO异质结。
ZnO异质结在光电器件、传感器、太阳能电池等领域有广泛的应用。
例如，在紫外探测器中，ZnO异质结可以增强光生载流子的分离和输运，从而提高探测器的性能。
在气体传感器中，ZnO异质结可以增强传感器的灵敏度和选择性，从而提高传感器的性能。
在太阳能电池中，ZnO异质结可以增强光吸收和载流子输运，从而提高太阳能电池的转换效率和稳定性。
总之，ZnO异质结是一种具有广泛应用前景的半导体材料结构，可以改变材料的物理和化学性质，为光电器件、传感器、太阳能电池等领域的发展提供新的思路和方向。
ZnO
氧化锌（ZnO）氧化锌（ZnO），俗称锌白，是锌的一种氧化物。
由ⅡB族元素Zn和Ⅵ族元素O化合而成的半导体材料。
分子式为ZnO。
室温下禁带宽度为3.2eV，属直接跃迁型能带结构。
难溶于水，可溶于酸和强碱。
氧化锌是一种常用的化学添加剂，广泛地应用于塑料、硅酸盐制品、合成橡胶、润滑油、油漆涂料、药膏、粘合剂、食品、电池、阻燃剂等产品的制作中。
氧化锌的能带隙和激子束缚能较大，透明度高，有优异的常温发光性能，在半导体领域的液晶显示器、薄膜晶体管、发光二极管等产品中均有应用。
此外，微颗粒的氧化锌作为一种纳米材料也开始在相关领域发挥作用。
基本信息中文名称：氧化锌英文名称：Zinc oxide中文别名：C.I.颜料白4; 氧化锌; 锌氧粉; 锌白; 锌白粉; 锌华; 亚铅华; 预分散ZnO-80; 母胶粒ZnO-80; 药胶ZnO-80; 活性剂ZnO; 环氧乙酰蓖麻油酸甲酯; 中国白; 锌白银; 活性氧化锌; 一氧化锌; 氧化锌掺杂银; 锌白银(色料名); 纳米氧化锌; 水锌矿; 氧化锌脱硫剂T304; 氧化锌脱硫剂T303; 金属氧化物; ZnO英文别名：C.I. 77947; C.I. Pigment White 4; Zinc oxide [USAN]; zincoxideheavy; flowers of zinc; zinc white; zinc oxide,edible; active zinc oxide;zinkoxyd aktiv; zinci oxidum; activox; activox b; actox14; zine oxide; zine white; zincoxide; actox16; actox216; ai3-00277; akro-zincbar85; akro-zincbar90; amalox; azo22; azo-33; azo-55; azo-55tt; azo-66; azo-66tt[1]CAS编号：1314-13-2物理性质分子量81.39熔点1975 °C密度 5.6折射率 2.008~2.029form nanopowder水溶解性 1.6 mg/L (29 oC)Merck 14,10147稳定性Stable. Incompatible with magnesium, strong acids 白色六方晶系结晶或粉末。
ZnO稀磁半导体
Zn1-xMnxO薄膜的光致发光性质 薄膜的光致发光性质
随着Mn掺杂含量的增加，带 边发射峰的位置发生蓝移， 即往高能方向漂移。带边发 射峰的蓝移可能来源于因Mn 进入ZnO晶格后所导致的 Burstein-Moss effect、自旋 相关激发或者晶格畸变
经600℃氧气处理的Zn1－xMnxO 薄膜的光致 发光谱，其中A、B、C和D分别代表Mn名义 含量为0、2％、4％和6％的样品。
制备原理
等离子体化学气相沉积技术原理是利用直流（交流）、射频或微波方式实现 低压气体在高频（13.56MHz）电场作用下的辉光放电，衬底置于低压辉光放 电的阴极上，等离子体中的反应气体在高速运动电子的猛烈轰击下引起激发、 电离或解离，生成各种激发分子、原子或离子，这些粒子常以扩散的方式到 达衬底的表面形成固态膜。
等离子体增强化学气相沉积法制备 ZnO稀磁半导体
内容
稀磁半导体介绍 ZnO稀磁半导体材料的PECVD制备方法 实验结果及分析
稀磁半导体的基本概念
稀磁半导体(Diluted Magnetic Semiconductors, 简写为 DMSs)亦称半磁半导体，是指磁性过渡族金属元素（Fe, Co, Ni, Mn 等）或稀土金属元素( Eu, Gd等)替代部分II-VI族、IV-VI族、 II-V族或III-V族等半导体中部分非磁性元素后所形成的一类新型 半导体合金材料。根据掺杂磁性元素量的多少可分为非磁性、 稀磁和磁性半导体三种类型稀磁半导体材料由于磁性元素的掺 入而表现出一系列不同于常规半导体的奇异属性，如磁光效应、 磁电阻效应和塞曼劈裂等最近几年，稀磁半导体的研究一直都 是自旋电子学研究领域的热点。
利用PECVD技术在低温下制备出室温铁磁性Zn1-xMnxO稀磁半导体薄膜， 其中掺杂元素Mn在ZnO薄膜中的的名义百分比分别为0、2%、4%、6％和 30%（根据蒸发靶中Mn/Zn原子百分比而定义的）系统地研究ZnO薄膜及其 ZnO基稀磁半导体薄膜的结构特性、光学、电学和磁学性质。 对其进行一 下分析：
场发射器 氧化锌
场发射器氧化锌
场发射器（Field Emitter）是一种特殊的电子发射器件，它能在强电场的作用下，从材料表面发射出大量的电子。
氧化锌（Zinc Oxide，ZnO）是一种具有宽禁带隙（约3.37 eV）的半导体材料，因其优异的物理和化学性质，如高透明度、高导电性、高稳定性等，被广泛应用于各种电子器件中。
将氧化锌应用于场发射器，可以利用其优异的导电性和稳定性来提高场发射器的性能。
例如，氧化锌纳米结构（如纳米线、纳米棒等）可以作为场发射器的阴极材料，由于其具有较高的比表面积和尖锐的末端结构，可以在较低的电压下实现较高的电子发射电流密度。
此外，氧化锌还可以与其他材料（如碳纳米管、金属等）复合，以进一步提高场发射器的性能。
这种复合材料可以综合不同材料的优点，如高导电性、高稳定性、高发射电流密度等，从而实现更好的电子发射效果。
总的来说，氧化锌在场发射器中的应用，有助于提高电子发射性能，降低能耗，促进电子器件的小型化和高效化。
然而，目前对于氧化锌在场发射器中的研究仍处于初级阶段，还需要进一步深入探索其潜在的应用价值和机制。
氧化锌(zno)半导体材料具有较宽的带隙和较高的激子束缚能,,照明
氧化锌(zno)半导体材料具有较宽的带隙和较高的激子束缚能,,照明毕业设计摘要纤锌矿结构氧化锌（ZnO）是一种宽禁带的直接带隙氧化物半导体材料，它具有低介电常数、大光电耦合系数、高化学稳定性、高的激子结合能以及优良的光学、电学及压电特性等，因此在许多方面有着潜在的使用价值，可广泛的应用于太阳能电池、压电薄膜、光电器件、气敏器件和紫外探测器等方面。
对于ZnO材料的研究，我们已经取得了很大的成就，但是这些研究主要是集中于其材料的实验制备、功能和电子结构等理论工作。
近年来，过渡金属掺杂ZnO等稀磁半导体材料成为了人们的研究方向，激起了人们的研究欲望。
通过对氧化锌进行过渡金属的掺杂，能改变它的特性，同时也具有铁电性，所以成为了集成光电器件中一种极具潜力的材料。
关键词：1绪论1.1 引言当前，人类社会已经进入了一个全新的信息化时代，信息的传输、处理、存储等过程都是通过电子和光子来参与实现的，光电子在信息技术领域中起到了举足轻重的作用。
上个世纪，人们制备出了红外发光二极管LED和LD，实现了光通信和光信息处理。
随着社会经济的快速发展，人们对于信息技术的要求也越来越高，一直在不断的研究中寻求新的技术。
最近，ZnO材料由于其优越的性能引起了人们的研究热情。
氧化锌( ZnO) 作为一种新型的Ⅱ-Ⅵ族宽禁带化合物半导体材料，具有禁带宽度大（约3.37eV），相比与其他的宽带隙材料，其激子束缚能高达60meV，这使得ZnO在室温下有更高效率的机子发光，是一种在紫外和蓝光发射方面很有前途的新型光电子材料。
ZnO 材料的出现，让人们意识到了这种半导体材料在制备短波长发光器件中的研究潜力。
1.2 掺杂氧化锌的研究背景自从20世纪初透明导电氧化物（TCO）被发现，人们便开始在各种衬底沉积该种薄膜以使其用途多样化，现已在太阳能电池、液晶显示器、气体传感器、紫外半导体激光器以及透明导电薄膜等方面具有广泛的应用。
通过各种不同的掺杂，氧化锌( ZnO)能具有很好的光电性能，是光电器件极具潜力的材料.。
zno电离势
zno电离势ZnO电离势电离势是指将一个原子或离子中的一个电子从其基态状态（最低能量状态）移除所需的能量。
ZnO（氧化锌）是一种重要的半导体材料，具有广泛的应用领域，如太阳能电池、生物传感器等。
考虑到中国国情，以下是关于ZnO电离势的一些简介和背景知识：1. ZnO的化学性质氧化锌是一种无机化合物，化学式为ZnO，具有白色固体的外观，在自然界中也以矿物的形式存在。
它是一种电子亲和力较强的化合物，在大气中的稳定性较差，易受到空气中的污染物质的影响。
2. ZnO的电子结构在ZnO中，锌原子的电子结构为2-8-18-2，氧原子的电子结构为2-6。
当氧原子与锌原子结合形成ZnO分子时，共享一个价电子对，以形成价键。
从能带结构来看，ZnO是一个n型半导体，其导带最低点位于Γ点。
3. ZnO的电离势ZnO的电离势是指将其中的一个电子从其基态状态中移除所需的能量，它是衡量原子或离子稳定性的一个重要指标。
对于氧化锌而言，其电离势为9.5电子伏特（eV），这意味着将其中的一个电子从基态状态中移除所需的能量为9.5eV。
4. ZnO电离势的应用ZnO电离势是研究氧化锌材料电学性质的重要参数。
在太阳能电池中，ZnO通常作为透明导电层使用，可以增加太阳能电池的输出电压。
此外，由于ZnO的电子亲和力较强，因此还可以作为生物传感器中的电极材料，用于检测生物分子。
总结：氧化锌是一种重要的半导体材料，具有广泛的应用领域。
ZnO的电离势是指将其中的一个电子从基态状态中移除所需的能量，是研究氧化锌材料电学性质的重要参数。
在太阳能电池和生物传感器等领域中，ZnO的电学性质均有重要的应用价值。
ZnO半导体纳米材料的研究_图文(精)
ZnO半导体纳米材料的研究目录Abstract： 2Keywords： 3引言 3一、 ZnO纳米材料的概况 41.1 ZnO晶体结构 41.2 ZnO纳米的结构 51.2.1 ZnO纳米棒阵列薄膜的结构与形貌 61.2.2 梳子状ZnO纳米结构 7二、ZnO的制备方法 82.1 热蒸发法 82.2模板辅助生长法 92.3化学气相沉积法 102.4 水热法和溶剂热法 10三、纳米技术的应用 113.1纳米技术在陶瓷领域的应用 113.2纳米技术在化工领域的应用 123.3纳米技术在医学领域 123.4 技术在分子组装方面的应用 133.5 其它 13四、纳米ZnO的前景展望 13参考文献 14摘要:ZnO 纳米材料是至少在一个维度上为纳米尺寸的分子及以其为单元组成的材料。
由于其特殊的结构和性质，这种材料可以作为未来纳米分子电子器件、小分子吸附及储存材料。
本文将从合成、结构、性质、应用等方面，结合最新进展对这一充满活力并有着应用前景的领域作一简要概述。
包括ZnO 纳米材料的基本概念、特性、制备方法、应用以及发展前景等。
关键词：ZnO 纳米材料，制备及合成，性能，应用Abstract ：Keywords ：引言最近十年，具有压电和光电特性的ZnO 材料受到了国内外学术界的广泛关注。
ZnO 是一种新型的Ⅱ-Ⅵ族直接宽带隙半导体材料，室温下禁带宽度为3.37eV ，激子束缚能为60meV 。
作为一种多功能氧化物半导体，ZnO 及掺杂ZnO 纳米材料已经成为目前大家研究的热点【1】。
纳米级ZnO 由于粒子尺寸小，比表面积大，具有表面效应、量子尺寸效应和小尺寸效应等，与普通ZnO 相比，表现出许多特殊的性质，如ZnO 具有无毒和非迁移性、荧光性、很高的导电、导热性能和化学稳定性及良好的紫外吸收性能，这一新的物质形态，赋予ZnO 这一古老产品在科技领域许多新的用途。
如：利用ZnO 的体积效应、表面效应和高分散能力，在低温低压下，就可将纳米ZnO 作为陶瓷制品的原料直接使用，生产出外观光亮、质地致密、性能优异的陶瓷制品，并可使陶瓷制品的烧结温度降低400~600℃，简化生产工序，降低能耗。
纳米结构ZnO的制备及性能研究
纳米结构ZnO的制备及性能研究一、本文概述氧化锌（ZnO）是一种重要的半导体材料，因其独特的物理和化学性质，在纳米科技领域引起了广泛的关注。
纳米结构ZnO的制备及性能研究对于推动材料科学、电子学、光电子学、生物医学等多个领域的发展具有重要意义。
本文旨在深入探讨纳米结构ZnO的制备方法、结构特性、以及其在各种应用场景中的性能表现。
本文将概述纳米结构ZnO的基本性质，包括其晶体结构、能带结构、光学特性等。
随后，我们将详细介绍几种常见的纳米结构ZnO制备方法，包括物理法、化学法以及生物法等，并对比各种方法的优缺点。
在此基础上，我们将重点关注纳米结构ZnO的性能研究，包括其电学性能、光学性能、光催化性能、以及生物相容性等。
我们将通过实验数据和理论分析，全面揭示纳米结构ZnO的性能特点及其在不同应用场景中的潜在应用价值。
本文还将展望纳米结构ZnO的未来发展趋势，探讨其在新能源、环保、生物医学等领域的应用前景。
我们希望通过本文的研究，能够为纳米结构ZnO的制备和性能优化提供有益的参考，推动其在各个领域的实际应用。
二、ZnO纳米结构的制备方法ZnO纳米结构的制备方法多种多样，主要包括物理法、化学法以及生物法等。
这些方法的选择取决于所需的ZnO纳米结构的尺寸、形貌、纯度以及应用的特定要求。
物理法：物理法主要包括真空蒸发、溅射、激光脉冲沉积等。
这些方法通常在高温、高真空环境下进行，能够制备出高质量的ZnO纳米结构。
然而，这些方法通常需要昂贵的设备和复杂的操作过程，限制了其在大规模生产中的应用。
化学法：化学法因其设备简单、操作方便、易于大规模生产等优点，在ZnO纳米结构制备中得到了广泛应用。
其中，溶胶-凝胶法、化学气相沉积法、水热法和微乳液法等是常用的化学制备方法。
例如，溶胶-凝胶法通过控制溶液中的化学反应，可以制备出具有特定形貌和尺寸的ZnO纳米颗粒。
化学气相沉积法则可以通过调节反应气体的流量、温度和压力等参数，实现ZnO纳米线的可控制备。
ZnO纳米半导体材料制备
ZnO纳米半导体材料制备ZnO纳米半导体是一种重要的半导体材料，在化学、电子学、材料学等领域有着广泛的应用。
本文主要介绍ZnO纳米半导体材料的制备方法及其应用。
一、ZnO纳米半导体材料制备方法1. 溶胶-凝胶法溶胶-凝胶法是一种常用的制备ZnO纳米材料的方法。
该方法以氧化锌为前驱体，将其以适当的浓度溶解在有机溶剂中，加入表面活性剂后通过水热处理得到ZnO纳米晶粒。
2. 水热法水热法是一种快速简单的制备ZnO纳米半导体材料的方法。
该方法可以通过改变反应物浓度、反应温度和反应时间等条件来控制ZnO纳米晶粒的大小和形状。
3. 热分解法热分解法是一种通过分解金属有机化合物制备ZnO纳米晶粒的方法。
该方法可以制备高品质的ZnO纳米晶粒，但需要高温下进行反应，操作较为复杂。
4. 气相沉积法气相沉积法是一种将气相反应物在高温下沉积在基底表面上制备ZnO纳米晶粒的方法。
该方法可以通过控制反应条件来调控ZnO 纳米晶粒的大小和形状。
二、ZnO纳米半导体材料的应用1. 光电器件ZnO纳米半导体材料在太阳能电池、LED等光电器件方面有着广泛的应用。
ZnO纳米材料可以提高器件的光电转换效率、增加光敏度、减少暗电流等。
2. 生物医学领域ZnO纳米材料在生物医学领域有着广泛的应用。
ZnO纳米颗粒可以用作抗菌剂、药物传递系统、生物成像等方面。
3. 环境保护ZnO纳米材料在环境保护领域有着广泛的应用。
ZnO纳米颗粒可以用作光催化材料、气体传感器、废水处理等方面。
4. 纳米传感器ZnO纳米材料在纳米传感器领域有着广泛的应用。
ZnO纳米颗粒可以用作气敏材料、湿度传感器等方面。
ZnO纳米半导体材料是一种重要的材料，在各个领域都有着广泛的应用前景。
随着制备技术的不断发展，ZnO纳米材料的性能和应用将会得到更大的提升。
导电氧化锌 23-k
导电氧化锌 23-k导电氧化锌（ZnO）是一种具有优异导电性能的半导体材料。
它的导电性能可以通过掺杂或制备特定结构来进一步改善。
以下从多个角度来回答你的问题。
1. 结构与性质：导电氧化锌具有六方晶系结构，晶格常数为a = 0.3249 nm，c = 0.5206 nm。
它的导电性能主要来源于其导带中的自由电子和价带中的空穴。
掺杂导电氧化锌可以改变其导电性能，常见的掺杂元素包括铝、铟、锂等。
导电氧化锌还具有优异的光学性能，可用于制备光电器件。
2. 制备方法：导电氧化锌可以通过多种方法制备，常见的方法包括溶胶-凝胶法、热蒸发法、溅射法等。
其中，溶胶-凝胶法是一种常用且简单的制备方法，通过溶液中的金属离子在适当条件下形成氧化锌凝胶，再经过热处理得到导电氧化锌。
3. 应用领域：导电氧化锌在许多领域具有广泛的应用。
首先，它在透明导电膜领域有重要应用，如触摸屏、液晶显示器、太阳能电池等。
其次，导电氧化锌还可用于气敏传感器，如气体传感器和湿度传感器，用于检测环境中的气体浓度和湿度变化。
此外，导电氧化锌还可用于光电器件，如光电二极管和激光二极管。
4. 优点和挑战：导电氧化锌具有许多优点，例如优异的导电性能、透明性和光学性能，以及制备方法简单、成本相对较低等。
然而，导电氧化锌也面临一些挑战。
例如，由于氧化锌的带隙较大，它对紫外光敏感，因此在可见光范围内的导电性能较差。
此外，氧化锌还容易受到空气中的湿度和氧气的影响，导致导电性能下降。
综上所述，导电氧化锌是一种具有优异导电性能的半导体材料，可以通过掺杂或制备特定结构来改善其性能。
它在透明导电膜、气敏传感器、光电器件等领域有广泛应用，并具有许多优点和挑战。
纳米zno 磁
纳米ZnO磁引言纳米ZnO是一种具有广泛应用潜力的半导体材料，其独特的磁性性质使其在磁学领域引起了极大的关注。
本文将深入探讨纳米ZnO的磁性质及其应用，以期对相关研究和应用有更深入的了解。
纳米ZnO的制备方法纳米ZnO可以通过多种方法制备，常见的有物理法、化学法和生物法。
下面将对几种常见的制备方法进行简要介绍。
物理法1.热蒸发法：通过在高温下将金属Zn蒸发，然后在基底上沉积形成纳米ZnO。
2.溅射法：利用高能离子轰击金属Zn目标，将Zn原子扔出并沉积在基底上形成纳米ZnO。
化学法1.水热法：将金属Zn与水和氧化剂在高温高压条件下反应，生成纳米ZnO。
2.水热合成法：将阳离子和阴离子反应生成沉淀，然后通过煅烧得到纳米ZnO。
生物法利用生物模板，如细菌、酵母等，将纳米ZnO沉积在其表面形成纳米结构。
纳米ZnO的磁性质纳米ZnO磁性的产生与其表面缺陷、晶格结构、掺杂等因素密切相关。
下面将从这些方面对纳米ZnO的磁性质进行探讨。
纳米ZnO表面的缺陷对其磁性有着重要影响。
表面缺陷可以提供未配对自旋，从而产生磁性。
例如，氧空位和氧缺陷可以引入未配对自旋，并通过超交换相互作用来决定纳米ZnO的磁性。
晶格结构纳米ZnO的晶体结构也对其磁性质起着重要作用。
晶格缺陷和晶格畸变可以导致自旋偏转和自旋翻转，从而产生磁性。
此外，纳米ZnO的晶粒大小和形状也会影响其磁性。
掺杂通过掺杂一定量的过渡金属、稀土元素等，可以有效改变纳米ZnO的磁性。
例如，Co、Ni等过渡金属的掺杂可以引入自旋极化，从而增强纳米ZnO的磁性。
纳米ZnO的应用纳米ZnO具有独特的磁性质，因此在多个领域有着广泛的应用前景。
磁存储利用纳米ZnO的磁性质，可以实现高密度、高速率的磁存储器件。
纳米ZnO的小尺寸和可调控的磁性使其成为理想的磁存储介质。
磁共振成像纳米ZnO具有优良的磁共振成像性能，可用于生物医学领域的磁共振成像。
其高信噪比和对比度使其成为生物组织的理想成像材料。
zno压电原理
zno压电原理
ZnO（氧化锌）是一种压电材料，具有良好的压电性能。
它的压电效应基于以下原理：
1. 构造：ZnO的晶体结构是六方最密堆积，其中锌原子和氧原子按照特定的排列方式紧密相连。
这种结构使得ZnO 具有压电性质。
2. 晶格畸变：当施加力或压力作用于ZnO晶体时，晶格会发生畸变。
在这种畸变过程中，正负离子之间的距离发生微小的改变，导致电荷分布的不均匀性。
3. 电荷分离：由于晶格畸变，正负离子的位移产生了电荷分离。
正离子向一侧移动，而负离子则向反方向移动。
这导致产生了一个内部电场。
4. 极化：由于电荷分离，产生的内部电场导致晶体极化。
即，在施加力或压力的作用下，ZnO晶体的极性发生变化，从而形成了极化电荷。
5. 电荷积累：极化电荷在晶体表面积累，形成一个表面电荷层。
这个表面电荷层会导致晶体的两端具有不同的电位，从而产生电势差。
6. 压电效应：当施加外界电场时，ZnO晶体会发生力学变形，这是由于电荷重新分布所引起的。
反之，施加力或压力时，晶体会产生电荷重新分布，从而产生电势差。
这种相互转换的现象就是压电效应。
基于以上原理，ZnO可以用作压电传感器、压电振动器、声波滤波器和压电发电装置等应用领域。
znO
ZnO是H—w族化合物，具有禁带宽、激子束缚能高、无毒、原料易得、成本低抗辐射能力强和良好的机电锅台性能等优点，因而被广泛应用于太阳能电池、表i声波器件(SAW)、液晶显示、气敏传感器、压敏器件等。
自从ZnO的室温光泵9紫外受激发射被发现后，作为一种新型的直接宽带隙光电半导体材料，znO在5明导电电极、蓝／紫外发光二极管(LED)和激光器(LD)、紫外探测器、自旋电子i件及传感器等领域也有巨大的应用潜力。
目前，对ZnO半导体材料研究的热点3重点在于：(1)如何获得性能优异且可重复生长的p型ZnO，并制备出高效率6ZnO基lED和LD；(2)ZnO纳米结构的生长及其特殊性能的研究与应用。
znO是一种既古老又新型的氧化物。
说它古老是因为ZnO具有良好的机电辊合性能、热稳定性和化学稳定性，多晶形态的ZnO已经得到了广泛的应用，如化妆品、润滑剂、涂料、催化剂、医药、压电转化器、变阻器、气敏传感器、表面声波器件、光波导器件、透明导电电极等等。
对ZnO研究的热度总是随其新的潜在应用的发现而不断复苏。
ZnO作为一种新型的直接宽带隙光电半导体材料，其晶体结构与GaN一致，品格常数与GaN的非常接近，在电子和光电子器件应用方面具有很多吸引人的特征与优点。
它的直接带隙很宽，为3．37eV(与GaN的相当)，波长位于近紫外区域，对可见光透明。
ZnO的激子束缚能高达60meV，是GaN(约25meV)的2倍，也比室温热离化能(26meV)高许多，激于复合可以在室温下稳定存在，也可以实现室温或更高温度下高效的激子受激发射，且激射阂值比较低。
ZnO单晶中电子的室温霍尔迁移率约200cm’／Vs，略小于GaN的电子迁移率，但其饱和速率却比GaN的高。
ZnO 具有良好的抗辐射性能，因而可以在太空或核应用等恶劣的环境下工作。
ZnO可以在相对较低的温度下生长，所使用的衬底多种多样，既可以生长在单晶衬底(如znO、蓝宝石A120：、Si等)上，也可以生长在非晶衬底(如玻璃、塑料等)上。
zno发光特点
zno发光特点ZnO（氧化锌）是一种广泛应用于发光材料中的半导体材料，具有许多优异的光电性能和化学稳定性。
在此，我们将重点讨论ZnO在发光方面的特点。
1. 宽波长范围的发光ZnO材料在紫外到绿色波长范围内都能够发出强烈的荧光。
其中，ZnO的紫外荧光主要来自于ZnO的自由激子（free exciton），而绿色荧光则来自于材料中的缺陷（如氧空位、氧杂质、锌空位等）和掺杂（如锂、氢等元素掺杂）所引起的。
因此，ZnO在宽波长范围内都具有很高的发光效率和色纯度。
2. 高亮度和短寿命的发光ZnO作为一种半导体材料，具有高亮度和短寿命的发光特点。
由于ZnO的能隙为3.37 eV，属于紫外光范围，因此其带隙发光（band-edge emission）的波长很短，约为380 nm，这使得ZnO的发光强度非常高。
同时，ZnO的缺陷态发光（defect-related emission）的寿命很短，通常只有几纳秒到几十纳秒的时间，这说明了ZnO材料在发光速度方面的优异性能。
3. 可控的发光波长ZnO的发光波长可以通过控制其晶体结构、掺杂和表面处理等方式来实现。
例如，通过在ZnO晶体中引入氧空位和氧杂质等缺陷，可以使其绿色发光的波长范围从500 nm到600 nm不等。
另外，通过掺入一些稀土元素（如Eu、Tb等）或者有机染料，也可以实现对ZnO发光波长的调控。
4. 高稳定性和耐久性ZnO作为一种无机材料，具有很高的化学稳定性和耐久性，可以在多种环境中长期稳定地发光。
此外，ZnO的光学性质不受温度、湿度等环境因素的影响，这使得其可以在各种极端条件下应用于发光领域。
ZnO具有宽波长范围的发光、高亮度和短寿命的发光、可控的发光波长以及高稳定性和耐久性等特点。
