新型半导体材料GaN简介

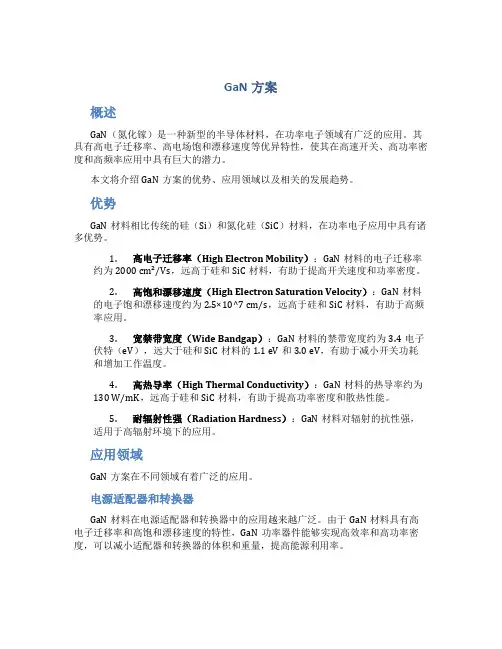

GaN方案
GaN方案概述GaN（氮化镓）是一种新型的半导体材料，在功率电子领域有广泛的应用。
其具有高电子迁移率、高电场饱和漂移速度等优异特性，使其在高速开关、高功率密度和高频率应用中具有巨大的潜力。
本文将介绍GaN方案的优势、应用领域以及相关的发展趋势。
优势GaN材料相比传统的硅（Si）和氮化硅（SiC）材料，在功率电子应用中具有诸多优势。
1.高电子迁移率（High Electron Mobility）：GaN材料的电子迁移率约为2000 cm²/Vs，远高于硅和SiC材料，有助于提高开关速度和功率密度。
2.高饱和漂移速度（High Electron Saturation Velocity）：GaN材料的电子饱和漂移速度约为2.5×10^7 cm/s，远高于硅和SiC材料，有助于高频率应用。
3.宽禁带宽度（Wide Bandgap）：GaN材料的禁带宽度约为3.4电子伏特（eV），远大于硅和SiC材料的1.1 eV和3.0 eV，有助于减小开关功耗和增加工作温度。
4.高热导率（High Thermal Conductivity）：GaN材料的热导率约为130 W/mK，远高于硅和SiC材料，有助于提高功率密度和散热性能。
5.耐辐射性强（Radiation Hardness）：GaN材料对辐射的抗性强，适用于高辐射环境下的应用。
应用领域GaN方案在不同领域有着广泛的应用。
电源适配器和转换器GaN材料在电源适配器和转换器中的应用越来越广泛。
由于GaN材料具有高电子迁移率和高饱和漂移速度的特性，GaN功率器件能够实现高效率和高功率密度，可以减小适配器和转换器的体积和重量，提高能源利用率。
电动汽车充电器GaN方案在电动汽车充电器中有着巨大的潜力。
由于GaN材料具有高电子迁移率和高热导率的特性，GaN功率器件能够实现高功率密度和快速充电，可以极大地缩短汽车充电时间，并且减小充电器体积和重量。
高速通信设备GaN方案在5G通信设备和光通信设备中的应用逐渐增多。
gan氮化镓概念
氮化镓(GaN) 是一种宽禁带半导体材料，具有许多重要的应用。
它由三个元素组成：氮、镓和铝，其中镓是主要元素。
GaN在电子学和光电子学领域有广泛的应用，包括高频电子器件、功率器件、蓝光发光二极管（LED）和激光器等。
GaN主要特点之一是其宽带隙能隙，使得它在高电场和高温下表现出很好的性能。
它具有高电子饱和漂移速度、高热导率和高击穿电场强度，这使得它在高功率电子设备中具有很大的潜力。
在电子器件方面，GaN广泛应用于射频（RF）功率放大器和微波器件。
它能够提供高功率、高效率和宽频率范围的性能，因此在通信领域特别有用。
此外，GaN还常用于高速电子开关和能量转换器。
在光电子学方面，GaN被用于制造蓝光LED和激光器。
蓝光LED是制造白光LED的关键组件之一，广泛应用于照明、显示和通信领域。
激光器方面，GaN激光器被用于生物医学、数据存储和显示技术等领域。
总的来说，GaN作为一种半导体材料，具有广泛的应用潜力，并在电子学和光电子学领域有着重要的地位。
氮化镓应用领域及原理
氮化镓应用领域及原理氮化镓（GaN）是一种典型的宽禁带半导体材料，具有多种优良的电子特性，因此在各个领域都得到了广泛的应用。
本文将从原理和应用两个方面来详细介绍氮化镓的应用领域。
首先，我们先来了解一下氮化镓的基本原理。
氮化镓是由氮原子和镓原子构成的复合材料。
它具有较大的能带宽度和较高的电子饱和迁移速度，因此在高频电子器件中表现出了优异的性能。
通过调节氮化镓中的镓含量，可以实现不同的能带结构和能带宽度，从而满足不同领域的需求。
氮化镓在光电子领域中的应用十分广泛。
首先是光电二极管（LED）。
氮化镓材料具有较高的发光效率和较长的寿命，因此被广泛应用于白光LED、彩色LED 和高亮度LED等领域。
其次是激光器。
氮化镓材料具有较高的激光发射效率和较好的发光特性，因此可以用于制造高性能的激光器，例如蓝光激光器和紫外激光器等。
此外，氮化镓还可以用于制造太阳能电池板、显示器和传感器等光电子器件，具有重要的应用价值。
在能源领域，氮化镓也发挥着重要的作用。
首先是在光伏领域。
氮化镓可以作为一种高效的太阳能电池材料，可用于制造高效的太阳能电池板，提高光电转化效率。
其次是在功率电子器件中。
氮化镓材料具有较高的电子迁移速度和较高的击穿电场强度，因此可以制造出高功率密度和高温工作的功率器件，例如高频功率放大器和开关电源等。
此外，氮化镓还在雷达领域有着广泛的应用。
由于氮化镓具有较高的电子迁移速度和较好的微波性能，可以用于制造高速、高功率的微波器件。
例如，在雷达系统中，氮化镓材料可以用于制造高功率放大器、低噪声放大器和频率合成器等关键器件，提高系统的性能和可靠性。
此外，由于氮化镓具有较高的热导率和较好的机械性能，还可以在照明领域和电子散热领域得到应用。
传统的照明设备使用的灯泡通常会产生大量热量，而氮化镓制成的LED具有较高的热传导性能，可以有效地散热，提高光电转换效率和寿命。
在电子散热领域，由于氮化镓具有较好的热传导性能，可以制造高功率电子器件的散热材料，解决器件散热问题。
氮化镓集成电路
氮化镓集成电路一、引言氮化镓（GaN）是一种新型的半导体材料，具有高电子迁移率、高耐压和高频特性等优点，因此在微波、射频和功率电子等领域有着广泛的应用前景。
随着GaN技术的不断发展，GaN集成电路也成为了研究热点之一。
本文将从GaN集成电路的基础知识、制备工艺、应用领域等方面进行详细介绍。
二、GaN集成电路基础知识1. GaN半导体材料GaN是一种III-V族半导体材料，其晶体结构为六方最密堆积结构（Wurtzite结构）。
与传统的硅（Si）和砷化镓（GaAs）相比，GaN 具有更高的电子迁移率和更大的能带宽度，可以实现更高的开关速度和功率密度。
2. GaN集成电路概述GaN集成电路是指将多个器件集成在同一个芯片上，以实现多功能或高性能应用。
与传统的硅基集成电路相比，GaN集成电路具有更高的工作频率、更低的开关损耗和更小的尺寸，可以在微波、射频和功率电子等领域发挥重要作用。
3. GaN集成电路分类根据应用领域和器件类型的不同，GaN集成电路可以分为微波/射频集成电路、功率电子集成电路和混合集成电路等。
三、GaN集成电路制备工艺1. GaN材料生长GaN材料的生长方法包括金属有机化学气相沉积（MOCVD）、分子束外延（MBE）和气相输运（HVPE）等。
其中，MOCVD是最常用的生长方法，可以在大面积衬底上实现高质量的GaN薄膜生长。
2. GaN器件制备GaN器件制备过程包括材料清洗、光刻、干法刻蚀、金属沉积、退火和测试等步骤。
其中，光刻技术是关键步骤之一，可以实现高精度的图形转移。
干法刻蚀技术是常用的器件加工方法，可以实现高速、高精度的刻蚀过程。
3. GaN集成电路制备GaN集成电路制备过程包括芯片设计、器件加工和封装测试等步骤。
芯片设计是关键步骤之一，需要根据应用需求和器件特性进行优化。
器件加工和封装测试过程需要保证高精度和高可靠性。
四、GaN集成电路应用领域1. 微波/射频领域GaN集成电路在微波/射频领域有着广泛的应用，如卫星通信、雷达、无线电视、毫米波通信等。
氮化镓自发极化方向

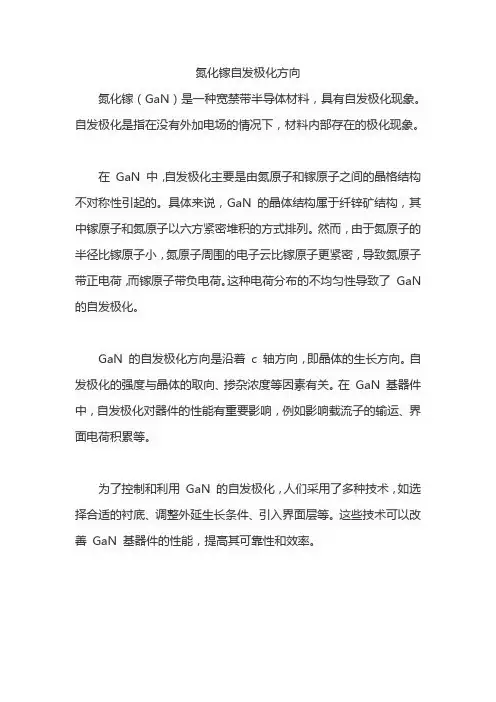

氮化镓自发极化方向
氮化镓（GaN）是一种宽禁带半导体材料，具有自发极化现象。
自发极化是指在没有外加电场的情况下，材料内部存在的极化现象。
在GaN 中，自发极化主要是由氮原子和镓原子之间的晶格结构不对称性引起的。
具体来说，GaN 的晶体结构属于纤锌矿结构，其中镓原子和氮原子以六方紧密堆积的方式排列。
然而，由于氮原子的半径比镓原子小，氮原子周围的电子云比镓原子更紧密，导致氮原子带正电荷，而镓原子带负电荷。
这种电荷分布的不均匀性导致了GaN 的自发极化。
GaN 的自发极化方向是沿着c 轴方向，即晶体的生长方向。
自发极化的强度与晶体的取向、掺杂浓度等因素有关。
在GaN 基器件中，自发极化对器件的性能有重要影响，例如影响载流子的输运、界面电荷积累等。
为了控制和利用GaN 的自发极化，人们采用了多种技术，如选择合适的衬底、调整外延生长条件、引入界面层等。
这些技术可以改善GaN 基器件的性能，提高其可靠性和效率。
GaN的了解
GaN的了解（1）GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SIC、金刚石等半导体材料一起，被誉为是继第代半导体材料。
它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。
一代Ge、Si半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代GaN是极稳定的化合物，又是坚硬的高熔点材料，熔点约为1700℃，GaN具有高的电离度，在Ⅲ—Ⅴ族化合物中是最高的（0.5或0.43）。
在大气压力下，GaN晶体一般是六方纤锌矿结构。
它在一个元胞中有4个原子，原子体积大约为GaAs的一半。
因为其硬度高，又是一种良好的涂层保护材料。
化学特性：在室温下，GaN不溶于水、酸和碱，而在热的碱溶液中以非常缓慢的速度溶解。
NaOH、H2SO4和H3PO4能较快地腐蚀质量差的GaN，可用于这些质量不高的GaN晶体的缺陷检测。
GaN在HCL或H2气下，在高温下呈现不稳定特性，而在N2气下最为稳定。
电学特性：GaN的电学特性是影响器件的主要因素。
未有意掺杂的GaN在各种情况下都呈n型,最好的样品的电子浓度约为4×1016/cm3。
一般情况下所制备的P型样品，都是高补偿的。
很多研究小组都从事过这方面的研究工作，其中中村报道了GaN最高迁移率数据在室温和液氮温度下分别为μn=600cm2/v·s和μn=1500cm2/v·s，相应的载流子浓度为n=4×1016/cm3和n=8×1015/cm3。
近年报道的MOCVD沉积GaN层的电子浓度数值为4 ×1016/cm3、<1016/cm3；等离子激活MBE的结果为8×103/cm3、<1017/cm3。
未掺杂载流子浓度可控制在1014～1020/cm3范围。
GaN晶体类型
GaN晶体类型GaN（氮化镓）是一种新兴的半导体晶体类型，于1992年首次被开发出来。
GaN是一种多用途的半导体材料，可用于制造微波、射频、光电、功率放大器、数字处理器和其他微电子装置。
它有着卓越的电学性能，使它成为一种非常有用的器件材料，可以极大地提高尖端技术的性能。
GaN的特点是它高的硬度和耐电压、耐温度开关特性，使它能够用于高压环境、高温环境和危险的环境，使其非常有用。
GaN的可用模式有许多，可以依据应用场景和需求选择合适的模式。
常见的晶体类型有氮化镓（GaN），氮化铁锰（GaMn），氮化铌（GaNb）和氮化铋（GaBi），其中GaN最常见，具有高耐电压、耐温度和可靠性优势，因此常用于高品质射频放大器，功率放大器和功率收发器等电子器件的制造。
此外，GaN还有独特的结构特性，具有极端的抗化学特性、非常低的溶解压力和低的性能磨损，可以抵消高温环境的影响，同时还具有优异的热稳定性和耐腐蚀性。
这些优点使GaN成为实际应用中最受欢迎的材料，在微波、射频、光电、功率放大器、数字处理器、微电子装置等领域都有重要的应用，特别是在高频技术方面，GaN也可用于无线手机、航空设备、空间高精度设备和自动驾驶系统等方面，其出色的性能使其在众多设备中成为非常重要的器件材料。
此外，GaN还可以用于激光技术、半导体照明技术和高效率的太阳能电池，同时还可用于新兴的超声波发射器、无线充电等新兴技术。
未来，GaN将继续成为半导体领域的一个重要元素，将继续为新兴技术提供有力支持。
综上所述，GaN晶体类型具有卓越的电学特性和极端耐热、耐电压和耐腐蚀特性，使其成为半导体领域的一种重要的材料，可用于无线通信、航空设备、空间高精度设备和新兴技术如超声波发射器和无线充电等，同时它的优异性能使它成为实际应用中的理想选择。
gan材料击穿临界电场强度
GaN是一种新型的宽禁带半导体材料，具有很高的电子饱和漂移速度和较高的击穿电场强度。
击穿临界电场强度是指在给定材料中，电场强度达到一定值时，电子间的碰撞和能带间的电子跃迁变得频繁，导致材料失去绝缘性质而发生击穿现象。
具体到GaN材料，该材料的击穿临界电场强度取决于多个因素，包括晶体结构、缺陷密度、腔体尺寸等。
一般来说，GaN材料的击穿电场强度可以达到几百到数千伏/厘米。
然而，具体的数值会受到制备工艺和材料质量的影响。
GaN作为一种具有优异电特性的材料，在功率电子、射频器件和光电器件等领域有广泛应用。
其高击穿电场强度使得GaN材料可以在高电场环境下工作，具有更高的能力来承受电压和电流应力，在高功率和高频率应用中有较高的可靠性。
总而言之，GaN材料具有较高的击穿临界电场强度，在电子器件领域有广泛应用和发展前景。
gan半导体材料解理
温馨小提示：本文主要介绍的是关于gan半导体材料解理的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇gan半导体材料解理能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
gan半导体材料解理（大纲）一、GAN半导体材料简介1.1GAN半导体的发展历程1.2GAN半导体的结构与性质1.3GAN半导体的应用领域二、GAN半导体材料的制备方法2.1外延生长技术2.1.1MOCVD2.1.2HVPE2.1.3MBE2.2晶体生长技术2.2.1分子束外延（MBE）2.2.2金属有机化学气相沉积（MOCVD）2.2.3金属有机分子束外延（MOMBE）2.3脉冲激光沉积（PLD）三、GAN半导体材料的解理技术3.1解理原理3.2解理方法3.2.1机械解理3.2.2激光解理3.2.3化学解理3.2.4电解理3.3解理工艺参数优化四、GAN半导体材料解理后的性能分析4.1解理面的形貌与质量4.2解理面的电学性能4.3解理面的光学性能4.4解理面对器件性能的影响五、GAN半导体材料在解理技术中的应用案例5.1高效LED器件5.2功率电子器件5.3射频器件5.4激光器六、未来发展方向与挑战6.1提高解理效率与质量6.2降低解理成本6.3新型解理技术的研发6.4GAN半导体材料在新兴领域的应用探索一、GAN半导体材料简介1.1 GAN半导体的发展历程GAN半导体，即氮化镓（Gallium Nitride）半导体，是一种宽禁带半导体材料。
氮化镓工艺发展
氮化镓工艺发展
1. 简介
氮化镓，即GaN（Gallium Nitride），是一种新兴的半导体材料，在LED照明、高速电力电子、射频、激光器等领域有广泛的应用。
氮
化镓工艺指的是制备氮化镓晶体、加工制备氮化镓器件的一系列工艺
流程。
氮化镓工艺技术的发展，对于GaN器件的性能和生产效率等方
面都有很大帮助。
2. 传统工艺
传统的氮化镓工艺流程主要包括材料生长、制备加工，以及器件
制备。
其中，生长材料分为外延生长和金属有机气相沉积两种，但其
工艺复杂、温度控制难度大，且难以实现大规模生产。
而传统的器件
加工制备则往往需要多次晶圆反复加工，生产效率低下。
3. 新型工艺
近年来，氮化镓工艺不断进步，新型工艺方式也应运而生。
其中
最为突出的就是基于光刻技术的直写法工艺。
该技术直接将图案信息
写入氮化镓薄膜中，避免了传统的多次晶圆加工和对光刻胶的使用，
从而提高了工艺效率。
此外，液相外延法和无载体外延法等新型工艺
也在逐渐发展。
4. 工艺进展
随着氮化镓工艺的发展，氮化镓器件的性能也得到了不断提升。
比如，氮化镓基高电子迁移率晶体管（HEMTs）的电流密度和切换频率
已经达到了惊人的700mA/mm和300 GHz以上。
同时，制备高质量氮化
镓晶体的技术成熟，晶体质量和层数也在不断提高。
5. 结论
氮化镓工艺的不断发展将有助于推动其在LED、功率电子、射频和光电器件等领域的广泛应用。
随着新型工艺的出现和技术的不断革新，氮化镓器件的生产效率和性能将继续得到提升。
氮化镓 砷化镓 硅基
氮化镓（GaN）和砷化镓（GaAs）是两种常见的半导体材料，而硅基通常指的是基于硅（Si）的半导体材料。
1.氮化镓（GaN）：氮化镓是一种宽禁带半导体材料，具有优异的电子特性和高功率、高
频率的应用潜力。
它在光电子器件、高速电子器件以及蓝光发光二极管（LED）等领域有广泛应用。
2.砷化镓（GaAs）：砷化镓是一种III-V族化合物半导体材料，其晶格常数与硅非常接近，
因此可以用作硅基集成电路的替代材料。
砷化镓在光电子学、微波电子学和太阳能电池等领域有重要应用。
3.硅基（Silicon-based）：硅基通常指的是以硅为主要基底的半导体材料。
硅是最常用的
半导体材料之一，具有丰富的资源、较低的成本和良好的工艺可控性。
硅基材料广泛应用于集成电路、太阳能电池、传感器以及微电子器件等领域。
这些材料在不同的应用中具有各自的特点和优势。
具体选择哪种材料取决于应用需求、性能要求以及制备和工艺方面的因素。
氮化镓用的领域
氮化镓用的领域全文共四篇示例，供读者参考第一篇示例：氮化镓是一种重要的半导体材料，被广泛应用于多个领域。
氮化镓具有优良的导电性能、光电性能和热稳定性，是目前最先进的半导体材料之一。
它在电子领域、光电领域、能源领域等多个领域都有重要的应用。
在电子领域，氮化镓是制造高性能电子器件的重要材料之一。
由于氮化镓具有较高的电子迁移率和饱和漂移速度，能够制造出高频率、高功率的微波器件。
氮化镓材料也被广泛应用于射频功率放大器、微波集成电路、高速硅基电子器件等方面。
氮化镓还被应用于功率开关器件、逆变器、射频开关等领域，为电子设备提供了更高的性能和稳定性。
在光电领域，氮化镓也发挥着重要作用。
由于氮化镓具有较高的光电转换效率和较高的光学质量，因此被广泛应用于光电器件的制造。
氮化镓LED（发光二极管）具有高亮度、高效率、长寿命等优点，被广泛应用于显示屏、照明设备、指示灯等领域。
氮化镓还被应用于激光器、光电探测器、太阳能电池等领域，为光电器件的性能提升提供了可能性。
氮化镓是一种多功能的半导体材料，被广泛应用于电子、光电、能源等多个领域。
随着材料科学和技术的不断发展，氮化镓材料的性能将不断提升，为各种领域的应用提供更多可能性。
相信在不久的将来，氮化镓将会在更多的领域展现出其重要作用，为人类社会的发展做出更大的贡献。
第二篇示例：氮化镓是一种具有广泛应用领域的半导体材料，其特有的物理特性使其在电子学、光电子学、光电子通信等领域具有重要的应用价值。
本文将简要介绍氮化镓的基本特性，以及其在各个领域的应用情况。
氮化镓是一种铟族III-V族化合物，其晶格结构与硅相似，但其电子运动速度更高，因而在高频电子器件中具有优势。
氮化镓的能隙宽度比硅更大，因此在蓝光LED等光电子器件中具有明显的优势。
氮化镓还具有较高的电子饱和漂移速度和电导率，使其在高频、高温、高压环境下表现出色。
在电子学领域，氮化镓是一种性能优越、稳定性高的半导体材料，广泛应用于高频功率器件、微波器件、射频器件等领域。
gan半导体材料的特征
gan半导体材料的特征Gan半导体材料的特征简介Gan（化学式GaN）是一种具有优异性能的半导体材料，具备许多独特的特征。
在这篇文章中，我们将讨论Gan半导体材料的一些重要特征。
高能隙•Gan具有高能隙特性，其能隙约为电子伏特（eV）。
这使得Gan 在高温和高功率应用中具有出色的表现，尤其是在紫外光和蓝光发射器件中。
宽频带特性•Gan材料具有广阔的频带特性，可以在宽范围内操控电子能级和光学性质。
•这种特性使得Gan在射频和微波器件中具有广泛的应用，如高电压开关、高频电力转换器和射频功率放大器。
高电子饱和迁移率•Gan具有高迁移率的电子，可达到2000 cm^2/Vs以上。
这意味着电子在Gan材料中的运动速度非常快，有利于高速电子器件的制造。
高热导率•Gan具有出色的热导率，约为1300 W/m·K。
这使得Gan在高功率应用中能够高效地散热，保持器件的稳定性和可靠性。
宽工作温度范围•Gan材料可以在较高的温度下正常工作，可达到约150℃。
这使得Gan在高温环境中使用，如汽车照明和电源电子学应用中，表现出色。
高耐辐射性•Gan材料对辐射的抗性相对较高，可用于核工业和航空航天等辐射环境下的应用。
结论Gan半导体材料以其独特的特征在行业中受到广泛关注。
其高能隙、宽频带特性、高迁移率、高热导率、宽工作温度范围和高耐辐射性使其成为各种应用领域的理想选择。
在未来的发展中，Gan材料有望进一步发展和应用于更广泛的领域。
光电子学应用•Gan材料的高能隙和宽频带特性使其成为光电子学应用的理想选择。
•Gan发光二极管（LED）可实现高效的能量转换，并具有长寿命和稳定性。
它们在照明和显示技术中被广泛应用。
•Gan激光二极管（LD）具有较高的输出功率和较窄的光谱宽度，用于高速通信和激光雷达等领域。
功率器件•Gan材料的高电子饱和迁移率和高热导率特性使其成为功率器件的理想选择。
•Gan高电子迁移率开关（HEMT）在高功率电子系统中具有出色的性能，如电力转换器和射频功率放大器。
氮化镓半导体
氮化镓半导体
氮化镓半导体（GalliumNitride，简称GaN）是一种新兴半导体材料，可以用于构建电子器件。
它是近十年来材料科学界发展最迅速的新型半导体材料。
它具有优越的电子性能，包括低功耗、高功率密度、高热导率、低色散和高频特性，在电子元器件的应用中表现出卓越的性能。
氮化镓属于无机半导体材料，属于III-V族元素，其衍生物如氮化镓镓锗（GaN/GaN）、金属氮化物氮化镓（AlGaN / GaN）和金属氮
化物钙化镓（AlN/GaN）等也被广泛的应用于电子元器件的制造。
氮化镓具有优越的物理性能。
这种材料的绝缘介质常数是玻璃的两倍，热导率与铝的相近，而其压电常数是石英的两倍。
此外，氮化镓具有低功耗消耗、高功率密度、高热导率和低色散性能，同时其导电性能远远高于其他传统半导体材料。
由于氮化镓半导体特有的优越性能，其在电子器件制造方面也有着广泛的应用，常见的氮化镓器件有发射极和接收极双极器件（DTR）、发射极阵列（EPD）、场效应晶体管（FETs）、振荡器（OSC）、高频发
射（HFE）和脉冲转换器（PC）等。
氮化镓半导体作为一种新型半导体材料，具有突出的特性和表现，可以使电子器件具有较高的效率和可靠性。
氮化镓半导体在电子电器、汽车、航空、智能家居和电力器件等方面的应用越来越广泛，其使用会带来更低的成本、更高的效率和更可靠的性能。
随着电子技术的发展，氮化镓半导体的应用也将越来越多，它将
成为电子元器件制造的重要材料，为未来的电子设备提供更精细、更高效、更可靠的器件。
氮化镓半导体材料
氮化镓半导体材料氮化镓半导体材料是一种新兴的宽禁带半导体材料，具有绝缘性和半导体性能。
它的主要成分是氮化镓，化学式是GaN。
氮化镓材料具有优异的热、电、光性能，广泛应用于电子、光电子、光伏、蓝光发光二极管等领域。
本文将详细介绍氮化镓半导体材料的性质、制备方法以及应用领域。
氮化镓材料是一种III族五价化合物，具有非常宽的直接禁带宽度（3.4eV），比传统的硅材料的1.1eV和砷化镓材料的1.42eV要宽得多。
这使得氮化镓材料能够有效地抵抗高温和高电子注入导致的热电子效应，从而有了极高的热稳定性。
另外，氮化镓材料的结晶性能也非常好，可以通过分子束外延、金属有机化学气相沉积等方法制备出高质量的材料。
氮化镓材料的制备方法主要有两种：气相沉积和热解法。
气相沉积是通过将金属有机化合物和氮气在高温下分解反应得到氮化镓材料。
热解法是通过将金属镓和氨气在高温下反应得到氮化镓材料。
这两种方法都需要高温条件和特殊实验装置，制备过程较为复杂。
氮化镓材料具有很多优异的性能。
首先，它具有很高的热导率和热扩散系数，能够有效散热。
其次，它具有优异的电子迁移率和载流子迁移率，可以实现高速高频的电子器件。
另外，氮化镓材料的一些晶面比较平坦，有利于制备高质量的器件。
最重要的是，氮化镓材料具有宽发光谱范围和较高的太阳能转换效率，被广泛应用于蓝光发光二极管和太阳能电池等领域。
氮化镓半导体材料在电子器件领域具有广泛的应用。
首先，它被用作高电子迁移率晶体管（HEMT）的基底材料，用于制备高性能的功率放大器和射频开关。
其次，氮化镓材料被用于制备高功率和低噪声的微波器件，可以应用于通信和雷达系统。
另外，氮化镓材料在LED领域有广泛的应用，可以制备出高亮度、高稳定性的蓝光发光二极管。
此外，氮化镓材料还可以用于制备高效率的太阳能电池和光电探测器。
总结起来，氮化镓半导体材料具有很多优异的性能，包括宽禁带宽度、优异的热、电、光性能等。
它可以通过气相沉积和热解法制备，广泛应用于电子、光电子、光伏、蓝光发光二极管等领域，具有很大的市场潜力。
氮化镓pn结
氮化镓pn结
氮化镓（GaN）是一种宽禁带半导体材料，由于其具有高热导率、高击穿电场、高饱和电子速率等优异性能，在高温、高频、大功率微波器件以及深紫外光器件等方面具有广泛的应用前景。
氮化镓pn结是指利用氮化镓材料制作的p型和n型半导体材料之间的接触区域。
在氮化镓pn结中，由于p型和n型半导体材料的掺杂原子种类和浓度不同，会产生电子和空穴的扩散运动。
在p型半导体中，空穴浓度较高，电子浓度较低，而在n型半导体中，电子浓度较高，空穴浓度较低。
当p型和n型
半导体相接触时，由于浓度梯度作用，电子和空穴会从n型半导体向p型
半导体扩散，在接触区形成一层耗尽层，进而形成空间电荷区。
氮化镓pn结的主要应用包括：
1. 深紫外光电器件：氮化镓材料具有宽的禁带宽度和高的光电转换效率，可以用于制备深紫外光电器件，如深紫外探测器、深紫外激光器等。
2. 高频大功率微波器件：氮化镓材料具有高热导率、高击穿电场和高饱和电子速率等优异性能，可以用于制备高频大功率微波器件，如功率放大器、高频率振荡器等。
3. 电力电子器件：氮化镓材料具有高击穿电场和高饱和电子速率等优异性能，可以用于制备电力电子器件，如功率二极管、功率晶体管等。
总之，氮化镓pn结作为一种新型的半导体材料接触区域，在多个领域都具有广泛的应用前景。
氮化镓(GaN)基半导体材料及器件
氮化镓（GaN）基半导体材料及器件一、项目背景资料介绍1、第三代半导体氮化镓（GaN）晶体当今世界，被誉为IT产业发动机的半导体产业已诞生了以氮化镓（GaN）及其合金材料为代表的第三代材料，第一代和第二代半导体分别以硅和砷化镓为代表，而第三代半导体则以氮化镓（GaN）及其合金材料为代表。
国内外都对该领域投入了大量的研究，美国和日本现已掌握生产纯蓝和纯绿光的氮化镓（GaN）基材料的生长工艺。
我国已在实验室生产出氮化镓（GaN）基蓝色发光材料，目前正在进行产业化生产方面的研究。
2、氮化镓（GaN）基材料特点以氮化镓（GaN）基材料为代表的III-V族宽带隙化合物半导体材料，内、外量子效率高，具有高发光效率，高热导率，耐高温，抗辐射，耐酸碱，高强度和高硬度等特性，是目前世界上最先进的半导体材料。
氮化镓（GaN）基材料可制成高效蓝、绿光发光二极管和激光二极管LD（又称激光器），并可延伸到白光，将替代人类沿用至今的照明系统。
氮化镓（GaN）基材料还将带来IT行业存储技术的革命。
3、蓝色发光二极管（LED）发光二极管是一种将电能转化为光能的发光器件，是在半导体P-N结、双异质结或多量子阱结构上通以正向电流时发出红外光、蓝光或紫外光等可见光的器件。
目前红、普绿、黄、橙黄等发光二极管的技术已经成熟而且已经产业化，构成全彩色的三原色光分别为RGB（Red、Green、Blue），即纯红光、纯绿光、纯蓝光，而纯绿、纯蓝发光二极管是长期困扰该行业的难题。
蓝色发光二极管制作工艺上可分为三步：（1）发光晶体（上游产品）--氮化镓（GaN）基材料制作；（2）管芯（中游产品）制作；（3）管芯的封装。
而从上游产品--氮化镓（GaN）基材料到中游产品--蓝、绿发光二极管LED和激光二极管LD（又称激光器）之间存在着很高的技术壁垒。
4、国外对蓝色发光二极管的研究和生产九十年代中期以来，氮化镓（GaN）基材料及其合金在材料制备和发光器件制作等方面取得重大技术突破，成了全球半导体研究领域的前沿和热点。
gan芯片
gan芯片GaN芯片，即氮化镓芯片，是目前最先进的半导体材料之一，具有优异的电子特性和广泛的应用前景。
它是一种宽禁带半导体材料，具有高电子迁移率、高热传导性能和高电场饱和速度，适用于高功率、高频率的电子设备。
与传统的硅材料相比，GaN芯片具有以下几个优势：1.高功率特性：GaN芯片能够承受更高的功率密度，因此在功率放大器、能量转换器和无线电频率等领域具有广泛应用，如雷达系统、通信设备和电力传输。
2.高频率特性：GaN芯片的高电子迁移率和高电场饱和速度使其能够在高频率下工作，因此在无线通信、雷达和卫星通信等领域具有重要地位。
相比之下，传统的硅材料在高频率下会有一些限制。
3.高温工作能力：GaN芯片具有优异的热传导性能，能够在高温环境下工作，不易受到温度的影响。
这使得它在高温设备和军事应用中具有潜力，如航空航天、火箭发动机和核能。
4.小尺寸和轻质：GaN芯片的材料特性使其能够实现小尺寸和轻质化，这对于电子技术的发展非常重要。
它可以在微型电子设备、手机和便携式电子产品中发挥作用。
5.节能环保：由于高能效和高功率密度，GaN芯片能够在同样功率输出下减少功耗和体积。
这有助于节能和减少电子废料的产生，对于可持续发展和环境保护起到积极作用。
尽管GaN芯片具有许多优势，但也面临一些挑战。
首先，制造成本较高，制造工艺相对复杂，导致价格较高。
其次，GaN 芯片还处于发展初期，与传统的硅材料相比，市场规模相对较小。
此外，GaN芯片的长期可靠性和稳定性还需要进一步研究和验证。
总结起来，GaN芯片具有高功率、高频率、高温工作能力、小尺寸轻质以及节能环保等优势。
它是电子技术领域的重要创新之一，有望应用于广泛的领域，如通信设备、雷达系统、无线电频率和能量转换器等。
随着技术的进一步发展和成熟，GaN芯片有望成为下一代半导体材料的主要选择，并推动电子设备的发展与进步。
半导体硅基氮化镓
半导体硅基氮化镓引言：半导体材料在现代电子技术中起着至关重要的作用。
硅基氮化镓（GaN）作为一种新型半导体材料，具有优异的性能和广泛的应用前景。
本文将从硅基氮化镓的物理特性、制备方法以及应用领域等方面进行探讨。
一、硅基氮化镓的物理特性硅基氮化镓是一种由镓、氮和硅元素组成的固体材料。
它具有以下几个显著的物理特性：1. 高电子流迁移率：硅基氮化镓具有较高的电子流迁移率，能够在高频电子器件中实现高速运算。
2. 宽禁带宽度：硅基氮化镓的禁带宽度较宽，使得其在高温环境下仍能保持较高的电导率和较低的电子迁移率损失。
3. 高电场饱和速度：硅基氮化镓具有较高的电场饱和速度，能够在高电压和高频率条件下工作，适用于功率电子器件。
由于这些特性，硅基氮化镓被广泛应用于高速电子器件、功率电子器件以及光电子器件等领域。
二、硅基氮化镓的制备方法硅基氮化镓的制备方法主要包括金属有机化学气相沉积（MOCVD）和分子束外延（MBE）两种。
1. MOCVD：MOCVD是一种常用的硅基氮化镓制备方法。
它通过将金属有机化合物和氨气在高温下反应，使镓和氮元素沉积在硅衬底上，形成硅基氮化镓薄膜。
2. MBE：MBE是一种高真空条件下的制备方法。
通过在高真空环境中加热镓和氮源，使镓和氮元素沉积在硅衬底上，形成硅基氮化镓薄膜。
这些制备方法能够控制硅基氮化镓的晶体结构和杂质浓度等特性，从而实现对其性能的优化。
三、硅基氮化镓的应用领域硅基氮化镓具有广泛的应用前景，在多个领域得到了应用。
1. 高速电子器件：硅基氮化镓的高电子流迁移率和宽禁带宽度使其成为高速电子器件的理想材料。
例如，在高频通信领域，硅基氮化镓可以应用于射频功率放大器、微波电路等器件。
2. 功率电子器件：硅基氮化镓具有较高的电场饱和速度，适用于功率电子器件的制备。
例如，硅基氮化镓可以用于制备高效率的功率开关器件，如电力变换器、电动汽车充电器等。
3. 光电子器件：硅基氮化镓也在光电子器件领域得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型半导体材料GaNGaN的发展背景GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SIC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。
它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。
在宽禁带半导体材料中，氮化镓由于受到缺乏合适的单晶衬底材料、位错密度大等问题的困扰，发展较为缓慢，但进入90年代后，随着材料生长和器件工艺水平的不断发展，GaN半导体及器件的发展十分迅速，目前已经成为宽禁带半导体材料中耀眼的新星。
GaN的特性具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。
GaN是极稳定的化合物，又是坚硬的高熔点材料，熔点约为1700℃，GaN 具有高的电离度，在Ⅲ—Ⅴ族化合物中是最高的（0.5或0.43）。
在大气压力下，GaN晶体一般是六方纤锌矿结构。
它在一个元胞中有4个原子，原子体积大约为GaAs的一半。
因为其硬度高，又是一种良好的涂层保护材料。
在室温下，GaN 不溶于水、酸和碱，而在热的碱溶液中以非常缓慢的速度溶解。
NaOH、H2SO4和H3PO4能较快地腐蚀质量差的GaN，可用于这些质量不高的GaN晶体的缺陷检测。
GaN在HCL或H2气下，在高温下呈现不稳定特性，而在N2气下最为稳定。
GaN的电学特性是影响器件的主要因素。
未有意掺杂的GaN在各种情况下都呈n 型,最好的样品的电子浓度约为4×1016/cm3。
一般情况下所制备的P型样品，都是高补偿的。
很多研究小组都从事过这方面的研究工作，其中中村报道了GaN最高迁移率数据在室温和液氮温度下分别为μn=600cm2/v·s和μn=1500cm2/v·s，相应的载流子浓度为n=4×1016/cm3和n=8×1015/cm3。
未掺杂载流子浓度可控制在1014～1020/cm3范围。
另外，通过P型掺杂工艺和Mg的低能电子束辐照或热退火处理，已能将掺杂浓度控制在1011～1020/cm3范围。
人们关注的GaN的特性，旨在它在蓝光和紫光发射器件上的应用。
Maruska和Tietjen首先精确地测量了GaN直接隙能量为3.39eV。
几个小组研究了GaN带隙与温度的依赖关系，Pankove等人估算了一个带隙温度系数的经验公式：dE/dT=－6.0×10－4eV/k。
Monemar测定了基本的带隙为3.503eV±0.0005eV，在1.6kT为Eg=3.503+（5.08×10－4T2)/(T－996) eV。
GaN材料的优点与长处①禁带宽度大（3.4eV），热导率高（1.3W/cm-K），则工作温度高，击穿电压高，抗辐射能力强；②导带底在Γ点，而且与导带的其他能谷之间能量差大，则不易产生谷间散射，从而能得到很高的强场漂移速度（电子漂移速度不易饱和）；③GaN易与AlN、InN等构成混晶，能制成各种异质结构，已经得到了低温下迁移率达到105cm2/Vs的2-DEG（因为2-DEG面密度较高，有效地屏蔽了光学声子散射、电离杂质散射和压电散射等因素）；④晶格对称性比较低（为六方纤锌矿结构或四方亚稳的闪锌矿结构），具有很强的压电性（非中心对称所致）和铁电性（沿六方c轴自发极化）：在异质结界面附近产生很强的压电极化（极化电场达2MV/cm）和自发极化（极化电场达3MV/cm），感生出极高密度的界面电荷，强烈调制了异质结的能带结构，加强了对2-DEG的二维空间限制，从而提高了2-DEG的面密度（在AlGaN/GaN异质结中可达到1013/cm2，这比AlGaAs/GaAs异质结中的高一个数量级），这对器件工作很有意义。
总之，从整体来看，GaN的优点弥补了其缺点，特别是通过异质结的作用，其有效输运性能并不亚于GaAs，而制作微波功率器件的效果（微波输出功率密度上）还往往要远优于现有的一切半导体材料。
GaN器件制造中的主要问题一方面，在理论上由于其能带结构的关系，其中载流子的有效质量较大，输运性质较差，则低电场迁移率低，高频性能差。
另一方面，现在用异质外延（以蓝宝石和SiC作为衬底）技术生长出的GaN单晶，还不太令人满意（这有碍于GaN器件的发展），例如位错密度达到了108~1010/cm2（虽然蓝宝石和SiC与GaN的晶体结构相似，但仍然有比较大的晶格失配和热失配）；未掺杂GaN的室温背景载流子（电子）浓度高达1017cm-3（可能与N空位、替位式Si、替位式O等有关），并呈现出n型导电；虽然容易实现n型掺杂（掺Si可得到电子浓度1015~1020/cm3、室温迁移率>300 cm2/ V.s 的n型GaN），但p型掺杂水平太低（主要是掺Mg），所得空穴浓度只有1017~1018/cm3，迁移率<10cm2/V.s，掺杂效率只有0.1%~1%（可能是H 的补偿和Mg的自身电离能较高所致）。
GaN器件制造中的主要问题因为GaN是宽禁带半导体，极性太大，则较难以通过高掺杂来获得较好的金属-半导体的欧姆接触，这是GaN器件制造中的一个难题，故GaN器件性能的好坏往往与欧姆接触的制作结果有关。
现在比较好的一种解决办法就是采用异质结，首先让禁带宽度逐渐过渡到较小一些，然后再采用高掺杂来实现欧姆接触，但这种工艺较复杂。
总之，欧姆接触是GaN器件制造中需要很好解决的一个主要问题。
GaN的制备GaN材料的生长是在高温下，通过TMGa分解出的Ga与NH3的化学反应实现的，可逆的反应方程式为： Ga＋NH3=GaN＋3/2H2生长GaN需要一定的生长温度，且需要一定的NH3分压。
人们通常采用的方法有常规MOCVD(包括APMOCVD、LPMOCVD)、等离子体增强MOCVD（PE—MOCVD）和电子回旋共振辅助MBE等。
需的温度和NH3分压依次减少。
本工作采用的设备是AP—MOCVD，反应器为卧式，并经过特殊设计改装。
用国产的高纯TMGa及NH3作为源程序材料，用DeZn作为P型掺杂源，用（0001）蓝宝石与（111）硅作为衬底采用高频感应加热，以低阻硅作为发热体，用高纯H2作为MO源的携带气体。
用高纯N2作为生长区的调节。
用HALL测量、双晶衍射以及室温PL光谱作为GaN的质量表征。
要想生长出完美的GaN，存在两个关键性问题，一是如何能避免NH3和TMGa的强烈寄生反应，使两反应物比较完全地沉积于蓝宝石和Si衬底上，二是怎样生长完美的单晶。
为了实现第一个目的，设计了多种气流模型和多种形式的反应器，最后终于摸索出独特的反应器结构，通过调节器TMGa管道与衬底的距离，在衬底上生长出了GaN。
同时为了确保GaN的质量及重复性，采用硅基座作为加热体，防止了高温下NH3和石墨在高温下的剧烈反应。
对于第二个问题，采用常规两步生长法，经过高温处理的蓝宝石材料，在550℃，首先生长250A0左右的GaN缓冲层，而后在1050℃生长完美的GaN单晶材料。
对于 Si衬底上生长GaN单晶，首先在1150℃生长AlN缓冲层，而后生长GaN结晶。
GaN的应用GaN材料系列是一种理想的短波长发光器件材料，GaN及其合金的带隙复盖了从红色到紫外的光谱范围。
自从1991年日本研制出同质结GaN蓝色 LED之后，InGaN/AlGaN双异质结超亮度蓝色LED、InGaN单量子阱GaNLED相继问世。
目前，Zcd和6cd单量子阱GaN蓝色和绿色LED已进入大批量生产阶段，从而填补了市场上蓝色LED多年的空白。
蓝色发光器件在高密度光盘的信息存取、全光显示、激光打印机等领域有着巨大的应用市场。
随着对Ⅲ族氮化物材料和器件研究与开发工作的不断深入，GaInN超高度蓝光、绿光LED技术已经实现商品化，现在世界各大公司和研究机构都纷纷投入巨资加入到开发蓝光LED的竞争行列。
1993年，Nichia公司首先研制成发光亮度超过lcd的高亮度GaInN/AlGaN异质结蓝光LED，使用掺Zn的GaInN作为有源层，外量子效率达到2.7％,峰值波长450nm,并实现产品的商品化。
1995年，该公司又推出了光输出功率为2.0mW，亮度为6cd商品化GaN绿光 LED产品，其峰值波长为525nm，半峰宽为40nm。
最近，该公司利用其蓝光LED和磷光技术，又推出了白光固体发光器件产品，其色温为6500K，效率达7.5流明/W。
除Nichia公司以外，HP、Cree等公司相继推出了各自的高亮度蓝光LED产品。
高亮度LED的市场预计将从1998年的3.86亿美元跃升为2003年的10亿美元。
高亮度LED的应用主要包括汽车照明，交通信号和室外路标，平板金色显示，高密度DVD存储，蓝绿光对潜通信等。
在成功开发Ⅲ族氮化物蓝光LED之后，研究的重点开始转向Ⅲ族氮化物蓝光LED器件的开发。
蓝光LED在光控测和信息的高密度光存储等领域具有广阔的应用前景。
目前Nichia公司在GaN蓝光LED领域居世界领先地位，其GaN蓝光LED 室温下2mW连续工作的寿命突破10000小时。
HP公司以蓝宝石为衬底，研制成功光脊波导折射率导引GaInN/AlGaN多量子阱蓝光LED。
Cree公司和Fujitsu公司采用SiC作为衬底材料，开发Ⅲ族氮化物蓝光LED，CreeResearch公司首家报道了SiC上制作的CWRT蓝光激光器，该激光器彩霞的是横向器件结构。
富士通继Nichia，CreeResearch和索尼等公司之后，宣布研制成了InGaN蓝光激光器，该激光器可在室温下CW应用，其结构是在SiC衬底上生长的，并且采用了垂直传导结构（P型和n型接触分别制作在晶片的顶面和背面），这是首次报道的垂直器件结构的CW蓝光激光器在探测器方面，已研制出GaN紫外探测器，波长为369nm，其响应速度与Si探测器不相上下。
但这方面的研究还处于起步阶段。
GaN探测器将在火焰探测、导弹预警等方面有重要应用。
GaN的发展前景对于GaN材料，长期以来由于衬底单晶没有解决，异质外延缺陷密度相当高，但是器件水平已可实用化。
1994年日亚化学所制成1200mcd的 LED，1995年又制成Zcd蓝光（450nmLED），绿光12cd(520nmLED);日本1998年制定一个采用宽禁带氮化物材料开发LED的7年规划，其目标是到2005年研制密封在荧光管内、并能发出白色光的高能量紫外光LED，这种白色LED的功耗仅为白炽灯的1/8，是荧光灯的1/2, 其寿命是传统荧光灯的50倍～100倍。
