STM32经典学习资料——SPI

合集下载

STM32之FATFS文件资料系统(SPI方式)笔记

STM32之FATFS文件系统(SPI方式)笔记BY:T7Date:20171202At:YSU_B307开发环境：uVision : V5.12.0.0 STM32F103V8T6库版本 : STM32F10x_StdPeriph_Lib_V3.5.0FATSF : ff13a工程版本：FATFS_V1 日期：20171130硬件连接：SPI1_CS -> PA4 SPI1_CLK -> PA5 SPI1_MISO -> PA6 SPI1_MOSI -> PA7工程功能：建立在SPI_SD的基础上，完成文件系统的初步接触。

一、FATFS文件系统1.使用开源的FAT文件系统模块，其源代码的获取从官网：目前最新版本是：ff13a2.解压后得到两个文件：其中，documents相当于STM32的固件库使用手册，介绍FATFS系统的函数使用方法，source 中则是需要用到的源代码。

因为FATFS使用SD卡，所以FATFS的基础是SD卡的正常读写，这里采用SPI模式。

二、STM32之SD卡_SPI模式1.硬件连接：SPI1_CS -> PA4 SPI1_CLK -> PA5 SPI1_MISO -> PA6 SPI1_MOSI -> PA72.SPI模式下STM32读写SD卡的工程结构在确定STM32使用SPI模式读写SD卡没有问题后，进入FATSF文件系统的实验，另源代码在文档最后。

三、FATSF文件系统移植1.配置工程环境1)STM32读写SD卡-SPI模式成功2)将解压后的ff13a整个文件夹赋值到工程目录下，如图：3)返回到MDK界面下，添加ff13a项目组,并把ff13a\source\目录下ff.c，diskio.c，ffunicode.c，ffsystem.c添加到项目组中，如下图：4)在Target Options的C++编译器选项中添加文件包含路径，如下图四、为FATSF文件系统添加底层驱动（一）在diskio.c中添加函数代码1.DSTATUS disk_status (BYTE pdrv); 添加完成后如下图2.DSTATUS disk_initialize (BYTE pdrv); 添加完成后如下图3.DRESULT disk_read (BYTE pdrv, BYTE* buff, DWORD sector, UINT count);4.DRESULT disk_write (BYTE pdrv, const BYTE* buff, DWORD sector, UINT count);5.DRESULT disk_ioctl (BYTE pdrv, BYTE cmd, void* buff);6.DWORD get_fattime (void);注意：在diskio.c中 DEV_MMC的宏定义要为0，如下图（二）打开Ffconf.h函数1.改变FF_CODE_PAGE的值如下2.改变FF_USE_LFN的值如下五、Main主函数Main.c函数如下代码：#include "main.h"#define ONE_BLOCK 512#define TWO_BLOCK 1024uint8_t sd_RxBuf[TWO_BLOCK];//SD卡数据j接收缓存区uint8_t sd_TxBuf[TWO_BLOCK] = {0};//SD卡数据j接收缓存区FRESULT res; //读写文件的返回值FIL FileSyatemSrc,FileSystemDst; //文件系统结构体，包含文件指针等成员UINT br,bw; //Fil R/W countBYTE FileRxBuffer[ONE_BLOCK]; //FILE COPY BUFFER//BYTE TxFileBuffer[] = "This is the FATFS System!\r\n";BYTE TxFileBuffer[] = "中文文件系统实验！\r\n";static const char * FR_Table[]={"FR_OK：成功", /* (0) Succeeded */"FR_DISK_ERR：底层硬件错误", /* (1) A hard error occurred in the low level disk I/O layer */"FR_INT_ERR：断言失败", /* (2) Assertion failed */"FR_NOT_READY：物理驱动没有工作", /* (3) The physical drive cannot work */"FR_NO_FILE：文件不存在", /* (4) Could not find the file */"FR_NO_PATH：路径不存在", /* (5) Could not find the path */"FR_INVALID_NAME：无效文件名", /* (6) The path name format is invalid */"FR_DENIED：由于禁止访问或者目录已满访问被拒绝", /* (7) Access denied due to prohibited access or directory full */"FR_EXIST：由于访问被禁止访问被拒绝", /* (8) Access denied due to prohibited access */"FR_INVALID_OBJECT：文件或者目录对象无效", /* (9) The file/directory object is invalid */"FR_WRITE_PROTECTED：物理驱动被写保护", /* (10) The physical drive is write protected */"FR_INVALID_DRIVE：逻辑驱动号无效", /* (11) The logical drive number is invalid */"FR_NOT_ENABLED：卷中无工作区", /* (12) The volume has no work area */"FR_NO_FILESYSTEM：没有有效的FAT卷", /* (13) There is no valid FAT volume */"FR_MKFS_ABORTED：由于参数错误f_mkfs()被终止", /* (14) The f_mkfs() aborted due to any parameter error */"FR_TIMEOUT：在规定的时间无法获得访问卷的许可", /* (15) Could not get a grant to access the volume within defined period */ "FR_LOCKED：由于文件共享策略操作被拒绝", /* (16) The operation is rejected according to the file sharing policy */"FR_NOT_ENOUGH_CORE：无法分配长文件名工作区", /* (17) LFN working buffer could not be allocated */"FR_TOO_MANY_OPEN_FILES：当前打开的文件数大于_FS_SHARE", /* (18) Number of open files > _FS_SHARE */"FR_INVALID_PARAMETER：参数无效" /* (19) Given parameter is invalid */};int main(void){int i = 0;FATFS fs; //记录文件系统盘符信息的结构体LED_Init();USARTx_Init();/* 调用f_mount()创建一个工作区，另一个功能是调用了底层的disk_initialize()函数，进行SDIO借口的初始化 */res = f_mount(&fs, "0:", 1 );if (res != FR_OK){printf("挂载文件系统失败 (%s)\r\n", FR_Table[res]);}else{printf("挂载文件系统成功 (%s)\r\n", FR_Table[res]);}/* 调用f_open()函数在刚刚开辟的工作区的盘符0下打开一个名为Demo.TXT的文件，以创建新文件或写入的方式打开(参数"FA_CREATE_NEW | FA_WRITE"),如果不存在的话则创建这个文件。

STM32_深入浅出(新手必看)资料

STM32学前班教程之一：为什么是它经过几天的学习，基本掌握了STM32的调试环境和一些基本知识。

想拿出来与大家共享，笨教程本着最大限度简化删减STM32入门的过程的思想，会把我的整个入门前的工作推荐给大家。

就算是给网上的众多教程、笔记的一种补充吧，所以叫学前班教程。

其中涉及产品一律隐去来源和品牌，以防广告之嫌。

全部汉字内容为个人笔记。

所有相关参考资料也全部列出。

:lol教程会分几篇，因为太长啦。

今天先来说说为什么是它——我选择STM32的原因。

我对未来的规划是以功能性为主的，在功能和面积之间做以平衡是我的首要选择，而把运算放在第二位，这根我的专业有关系。

里面的运算其实并不复杂，在入门阶段想尽量减少所接触的东西。

不过说实话，对DSP的外设并和开发环境不满意，这是为什么STM32一出就转向的原因。

下面是我自己做过的两块DSP28的全功能最小系统板，在做这两块板子的过程中发现要想尽力缩小DSP的面积实在不容易（目前只能达到50mm×45mm，这还是没有其他器件的情况下），尤其是双电源的供电方式和1.9V的电源让人很头疼。

后来因为一个项目，接触了LPC2148并做了一块板子，发现小型的ARM7在外设够用的情况下其实很不错，于是开始搜集相关芯片资料，也同时对小面积的A VR和51都进行了大致的比较，这个时候发现了CortexM3的STM32，比2148拥有更丰富和灵活的外设，性能几乎是2148两倍（按照MIPS值计算）。

正好2148我还没上手，就直接转了这款STM32F103。

与2811相比较（核心1.8V供电情况下），135MHz×1MIPS。

现在用STM32F103，72MHz×1.25MIPS，性能是DSP的66%，STM32F103R型（64管脚）芯片面积只有2811的51%，STM32F103C型（48管脚）面积是2811的25%，最大功耗是DSP的20%，单片价格是DSP 的30%。

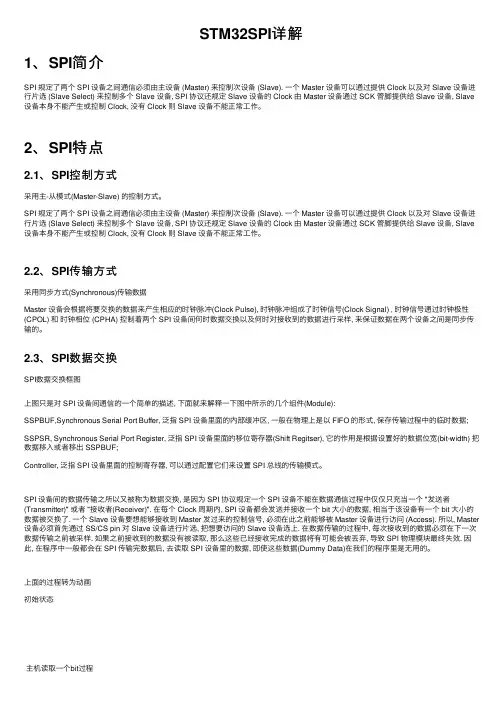

STM32SPI详解

STM32SPI详解1、SPI简介SPI 规定了两个 SPI 设备之间通信必须由主设备 (Master) 来控制次设备 (Slave). ⼀个 Master 设备可以通过提供 Clock 以及对 Slave 设备进⾏⽚选 (Slave Select) 来控制多个 Slave 设备, SPI 协议还规定 Slave 设备的 Clock 由 Master 设备通过 SCK 管脚提供给 Slave 设备, Slave 设备本⾝不能产⽣或控制 Clock, 没有 Clock 则 Slave 设备不能正常⼯作。

2、SPI特点2.1、SPI控制⽅式采⽤主-从模式(Master-Slave) 的控制⽅式。

SPI 规定了两个 SPI 设备之间通信必须由主设备 (Master) 来控制次设备 (Slave). ⼀个 Master 设备可以通过提供 Clock 以及对 Slave 设备进⾏⽚选 (Slave Select) 来控制多个 Slave 设备, SPI 协议还规定 Slave 设备的 Clock 由 Master 设备通过 SCK 管脚提供给 Slave 设备, Slave 设备本⾝不能产⽣或控制 Clock, 没有 Clock 则 Slave 设备不能正常⼯作。

2.2、SPI传输⽅式采⽤同步⽅式(Synchronous)传输数据Master 设备会根据将要交换的数据来产⽣相应的时钟脉冲(Clock Pulse), 时钟脉冲组成了时钟信号(Clock Signal) , 时钟信号通过时钟极性(CPOL) 和时钟相位 (CPHA) 控制着两个 SPI 设备间何时数据交换以及何时对接收到的数据进⾏采样, 来保证数据在两个设备之间是同步传输的。

2.3、SPI数据交换SPI数据交换框图上图只是对 SPI 设备间通信的⼀个简单的描述, 下⾯就来解释⼀下图中所⽰的⼏个组件(Module):SSPBUF,Synchronous Serial Port Buffer, 泛指 SPI 设备⾥⾯的内部缓冲区, ⼀般在物理上是以 FIFO 的形式, 保存传输过程中的临时数据; SSPSR, Synchronous Serial Port Register, 泛指 SPI 设备⾥⾯的移位寄存器(Shift Regitser), 它的作⽤是根据设置好的数据位宽(bit-width) 把数据移⼊或者移出 SSPBUF;Controller, 泛指 SPI 设备⾥⾯的控制寄存器, 可以通过配置它们来设置 SPI 总线的传输模式。

STM32F4学习笔记之SPI(使用固件库-非中断方式)

STM32F4学习笔记之SPI(使用固件库-非中断方式)1.使能对应SPI模块时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE) for SPI1RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE) for SPI2RCC_APB1PeriphResetCmd(RCC_APB1Periph_SPI3, ENABLE) for SPI3.2.使能对应GPIO的时钟RCC_AHB1PeriphClockCmd() function. (SCK, MOSI, MISO and NSS ).3.配置对应引脚的复用功能GPIO_PinAFConfig(GPIOx, GPIO_PinSourcex, GPIO_AF_SPIx); //引脚映射GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; // 设置为推挽输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用模式GPIO_InitStructure.GPIO_Pin = GPIO_Pin_x ; //引脚选择GPIO_InitStructure.GPIO_Speed = GPIO_Speed_xxMHz; //速度选择GPIO_Init(GPIOx, &GPIO_InitStructure); //写入配置信息4.配置SPI信息SPI_InitStructure.SPI_Direction = xxx;//工作模式SPI_Direction_2Lines_FullDuplex，SPI_Direction_2Lines_RxOnly等SPI_InitStructure.SPI_Mode = xxx; //主从模式选择SPI_Mode_Master，SPI_Mode_Slave SPI_InitStructure.SPI_DataSize = xxx;//数据位选择SPI_DataSize_8b，SPI_DataSize_16b SPI_InitStructure.SPI_CPOL = xxx;//时钟空闲电平选择SPI_CPOL_High，SPI_CPOL_Low SPI_InitStructure.SPI_CPHA = xxx;//数据捕捉跳变沿选择SPI_CPHA_2Edge，SPI_CPHA_1EdgeSPI_InitStructure.SPI_NSS = xxx;//NSS信号由硬件还是软件控制SPI_NSS_Soft，#define KSZ8873_SPI_SCK_GPIO_PORT GPIOB#define KSZ8873_SPI_SCK_GPIO_CLK RCC_AHB1Periph_GPIOB#define KSZ8873_SPI_SCK_SOURCE GPIO_PinSource3#define KSZ8873_SPI_MISO_PIN GPIO_Pin_4#define KSZ8873_SPI_MISO_GPIO_PORT GPIOB#define KSZ8873_SPI_MISO_GPIO_CLK RCC_AHB1Periph_GPIOB#define KSZ8873_SPI_MISO_SOURCE GPIO_PinSource4#define KSZ8873_SPI_MOSI_PIN GPIO_Pin_5#define KSZ8873_SPI_MOSI_GPIO_PORT GPIOB#define KSZ8873_SPI_MOSI_GPIO_CLK RCC_AHB1Periph_GPIOB#define KSZ8873_SPI_MOSI_SOURCE GPIO_PinSource5#define KSZ8873_CS_PIN GPIO_Pin_15#define KSZ8873_CS_GPIO_PORT GPIOA#define KSZ8873_CS_GPIO_CLK RCC_AHB1Periph_GPIOA#define KSZ8873_CS_LOW() GPIO_ResetBits(KSZ8873_CS_GPIO_PORT, KSZ8873_CS_PIN)#define KSZ8873_CS_HIGH() GPIO_SetBits(KSZ8873_CS_GPIO_PORT, KSZ8873_CS_PIN)#define KSZ8873_WRITE_CMD 0x02#define KSZ8873_READ_CMD 0x03程序：void KSZ8873_SPI_Init(void){SPI_InitTypeDef SPI_InitStructure;GPIO_InitTypeDef GPIO_InitStructure;RCC_AHB1PeriphClockCmd(KSZ8873_CS_GPIO_CLK, ENABLE);GPIO_InitStructure.GPIO_Pin = KSZ8873_CS_PIN;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;GPIO_Init(KSZ8873_CS_GPIO_PORT, &GPIO_InitStructure);RCC_AHB1PeriphClockCmd(KSZ8873_SPI_SCK_GPIO_CLK | KSZ8873_SPI_MISO_GPIO_CLK |KSZ8873_SPI_MOSI_GPIO_CLK, ENABLE);RCC_APB2PeriphClockCmd(KSZ8873_SPI_CLK, ENABLE);GPIO_PinAFConfig(KSZ8873_SPI_SCK_GPIO_PORT, KSZ8873_SPI_SCK_SOURCE, GPIO_AF_SPI1);GPIO_PinAFConfig(KSZ8873_SPI_MISO_GPIO_PORT, KSZ8873_SPI_MISO_SOURCE, GPIO_AF_SPI1);GPIO_PinAFConfig(KSZ8873_SPI_MOSI_GPIO_PORT, KSZ8873_SPI_MOSI_SOURCE, GPIO_AF_SPI1);GPIO_InitStructure.GPIO_Pin = KSZ8873_SPI_SCK_PIN;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;GPIO_Init(KSZ8873_SPI_SCK_GPIO_PORT, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = KSZ8873_SPI_MISO_PIN;GPIO_Init(KSZ8873_SPI_MISO_GPIO_PORT, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = KSZ8873_SPI_MOSI_PIN;GPIO_Init(KSZ8873_SPI_MOSI_GPIO_PORT, &GPIO_InitStructure);KSZ8873_CS_HIGH();SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;SPI_InitStructure.SPI_Mode = SPI_Mode_Master;SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;SPI_InitStructure.SPI_CRCPolynomial = 7;SPI_Init(KSZ8873_SPI, &SPI_InitStructure);SPI_Cmd(SPI1, ENABLE);}void KSZ8873_SPI_SendByte(u8 addr,u8 byte){KSZ8873_CS_LOW();while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);SPI_I2S_SendData(KSZ8873_SPI, KSZ8873_WRITE_CMD);while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);SPI_I2S_ReceiveData(KSZ8873_SPI);while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);SPI_I2S_SendData(KSZ8873_SPI, addr);while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);SPI_I2S_ReceiveData(KSZ8873_SPI);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_TXE) == RESET);SPI_I2S_SendData(SPI1, byte);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_RXNE) == RESET);SPI_I2S_ReceiveData(KSZ8873_SPI);KSZ8873_CS_HIGH();}u8 KSZ8873_SPI_ReceiveByte(u8 byte){u8 i;KSZ8873_CS_LOW();while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_TXE) == RESET);SPI_I2S_SendData(SPI1, KSZ8873_READ_CMD);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_RXNE) == RESET);SPI_I2S_ReceiveData(SPI1);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_TXE) == RESET);SPI_I2S_SendData(SPI1, byte);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_RXNE) == RESET);SPI_I2S_ReceiveData(SPI1);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_TXE) == RESET);SPI_I2S_SendData(SPI1, byte);while (SPI_I2S_GetFlagStatus(KSZ8873_SPI, SPI_I2S_FLAG_RXNE) == RESET);i=SPI_I2S_ReceiveData(SPI1);KSZ8873_CS_HIGH();return i;}。

SPI1SPI2_DMA通信实验（STM32）

SPI1SPI2_DMA通信实验（STM32）STM32学习笔记（⼆）——之SPI_DMA寄存器级操作⼀、实验⽬标学会配置STM32的SPI寄存器和DMA寄存器，实现STM32的SPI1与SPI2通信功能，每次发送⼀字节数据，并可多次发送，如果接收的数据正确，则点亮LED灯。

⼆、实验⽬的加⼊DMA的SPI通信相对于普通SPI通信有什么好处？ST给SPI加了DMA功能出于什么⽬的？我觉得这是很重要的⼀个问题，⼀直边学习边想。

以下是我的看法：减少CPU负荷？我想这应该是DMA最主要的功能，可是对于SPI通信来说，其实⼤部分时候我们需要根据发送的指令->⽬标器件的应答来决定下⼀个指令，所以此时CPU还是需要⼀直等待每次通信的结束。

⽽且像SD卡的操作，是⼀个顺序流的指令操作过程，⽤中断也不容易控制。

那到底加⼊了DMA有什么好处？仔细查看了STM32F10xxx的⽤户⼿册，发现这么⼀⾏字“连续和⾮连续传输：当在主模式下发送数据时，如果软件⾜够快，能够在检测到每次TXE的上升沿(或TXE中断)，并⽴即在正在进⾏的传输结束之前写⼊SPI_DR寄存器，则能够实现连续的通信；此时，在每个数据项的传输之间的SPI时钟保持连续，同时BSY位不会被清除。

如果软件不够快，则会导致不连续的通信；这时，在每个数据传输之间会被清除”以及也就是说如果连续传输⽽不使⽤DMA的话，需要CPU不停检测TXE并很快地置⼊SPI->DR的值，对于复杂程序的话这是很难达到的，⽽如果使⽤DMA，就可以轻易实现连续传输，CPU只需等待其完成就好。

我想到的⼀个应⽤就是在写SD卡的时候，每次写⼀个块512字节，就可以⽤到，能提⾼SD卡的写⼊数据速率。

其次还可以降低功耗，记得数字集成电路⽼师说过⼀句话“软件上降低数字电路功耗的⼀个⽅法就是减少电平转换。

”那么连续通信的时候，像SPI的BSY电平转换会⼤⼤减少！最后⼀点，虽然效果不⼤，就是如果不是⽤DMA，那么CPU的⼯作就是搬运⼯，把SPI->DR 的内容搬到内存存储起来，⽽如果使⽤DMA，就省略了这个环节！我想，为什么实现同⼀个功能，有的执⾏起来很流畅，有的却很卡，应该和这些⼩细节的减载有关吧。
