LOGO! TD(文本显示器) 的使用
LOGO! Soft Comfort 常见问题
1、如何在LOGO! Soft Comfort软件中转换测量值?明:下面在LOGO! Soft Comfort软件中的例子计算演示说明了模拟量测量值的量程转换。
一个称重模块范围是0kg 到10kg，它的称重范围的比例电压是0.5V 到4.7V。
要在LOGO!中正确处理这些值，必须定义下面参数：∙Gain （增益）∙Offset （偏置）为了清楚的定义这些参数，测量电压放在直角坐标系X 轴，而测量的重量放在Y 轴。
两个已知点输入在坐标系中，并且连成直线。
图. 01No.注释1 “增益”（Gain）参数由直线的斜率算出：增益（gain）＝重量量程／测量量程＝（最大重量值－最小重量值）／（最大测量值－最小测量值）该例子中计算结果为：增益（gain）＝((10kg - 0kg) / (4.7V -0.5V) = 2.38 kg/V2 假设最小测量值的最小重量是0kg，偏置值计算如下：偏置（Offset）＝增益*最小测量值该例子中计算结果为：偏置（Offset）= 2.38kg/V * (-0.5V) = -1.19kg3 在相应的模拟量放大器对话框中，将“Gain增益”参数输入值2.38 。
偏置值只能输入整数。
上例中计算出的数值“1.19kg”只能乘以100。
然后便置值“1.19kg”可以输入模拟量放大器的对话框的相应位置。
为了能以“kg”单位显示数值，在信息文本中将小数位定义为“２”。
图. 02参数“最大值”（Maximum）和“最小值”（Minimum）是由LOGO! Comfort软件自动计算图1图2如何根据温度阀值调整数字量输出？显示订货号说明：根据温度阀值调整数字量输出需要一个LOGO! 基本型，一个扩展模块AM2 PT100，一个PT100 温度传感器以及最新版的LOGO!Soft Comfort 软件。
1. 输入的数目取决于LOGO! 基本型使用DC 电源供电的LOGO! 基本型有两个0-10V 的模拟量输入。
TD 200 文本显示器的使用 说明书
TD 200文本显示器的使用TD 200文本显示器TD 200是S7-200专用的文本显示器，可根据CPU内部的逻辑条件显示信息。
在信息中也可内嵌数据，数据既可以显示，也可以由操作人员进行设置。
也可以使用TD 200设置CPU实时时钟，访问CPU内存变量，或对开关量输入/输出进行强制。
TD 200可以设置密码，以限制对设备的操作。
密码可以防止未经允许改变TD 200系统设置，也可以防止未经许可的对生产数据的改变。
TD 200支持最多8个菜单，每个菜单中最多可以组态8个显示屏，总共64个菜单屏（新产品）。
用户可以使用面板上的箭头按键在各菜单屏之间切换。
TD 200还可以显示多达80条消息。
消息的显示与否由消息的使能位的状态决定，每次屏幕上最多显示一条或两条消息。
多条消息使能位同时置位时，各消息按照编号由小到大的顺序决定显示优先级。
一个S7-200 CPU通讯口最多可以连接3个TD 200；一个TD 200只能与一个S7-200CPU建立连接。
TD 200无图形显示功能。
新产品TD 200C可以显示一些预先定义好的简单图标。
TD 200的配置在Micro/Win 32 V3.2 SP4 中用TD 200向导（菜单“Tools > TD 200 Wizard”）编程。
组态信息将全部存在CPU中，不需对TD 200下装程序。
只需在TD 200中设置TD 200地址、所连接的CPU地址及通讯速率（注意要与CPU中的一致）。
在新的Micro/WIN V4.0版软件中，TD 200组态向导也做了改进，使其支持以上三种TD 200产品的组态。
具体组态与编程参见《TD 200 操作员界面用户手册》，上面有详细的例程。
常问问题TD 200/TD 200C的尺寸有多大？盘面开孔尺寸是多少？TD 200和TD 200C的尺寸为76mm x 148mm x 28mm（W x H x D）。
他们的开孔尺寸都是 138mm x 68mm。
TD使用简易说明
1.2.BUG状态说明状态“new”，表示该BUG已建立但是没有打开，没有生效，开发员可以不处理状态“open”表示该BUG已经打开并生效，开发员必须处理状态“fixed”表示该BUG已经被修复，测试员可以进行测试状态“reopen”表示该BUG虽然已修复，但是仍然存在问题状态“rejected”表示该BUG无效，被拒绝修复状态“closed”表示该BUG已成功修复状态“Duplicate”表示该BUG重复状态“Postponed”表示该BUG需要延期BUG状态图：1.3.建立并提交BUG适用对象：测试员第一步：登陆TD图1.登陆界面图2.登陆成功后页面说明：图中标识的1是用来设置显示的列图中标识的2是用来新增bug的图3：登录陆后可以修改密码第二步：记录BUG 图1.添加BUG界面1.3.1.工具栏使用使用最多的就是添加截图与添加URL添加截图方式1.添加本地图片，点击图标添加截图方式2.使用TD自带截图工具，点击图标，拖动弹出界面上的相机图标到你想要接的图片上即可，这种方式不是很好用添加URL：点击图标，弹出URL输入框，图2图21.3.2.信息栏使用这里主要是录入BUG的相关信息BUG主题：简单描述BUGBUG记录人：登陆进来后默认是当前登陆人，可选择BUG记录时间：登陆进来默认当前时间，可选择严重程度：优先级：1.3.3.附件栏使用这里主要是显示添加的附件，如图片、URL1.3.4.BUG描述栏使用这里主要用于描述BUG的详细内容主要是记录：环境、登录用户、菜单路径、预置条件、操作步骤、预期结果、测试结果。
1.3.5.BUG提交录入完BUG信息后，点击提交，测试员新建并提交的BUG，对应状态是”new”需要项目经理确认并将BUG状态修改为“open”该BUG才算生效1.4.指派BUG适用对象：项目组长、经理对BUG的状态、处理人、处理时间进行修改只处理“new”状态的BUG，对无效BUG可以进行“Rejected”拒绝修复操作，对暂时无法修复的bug进行“postponed”，延期修复操作。
1.2011最新西门子LOGO!产品样本
1 机械编码插针 2 机械编码插座 3 扩展接口
LOGO! AM 2 AQ
LOGO! CM EIB/KNX
1 机械编码插针 2 机械编码插座 3 扩展接口 4 电源 5 输入
LOGO! TD 的结构
6 输出 7 RUN/STOP 指示灯 8 滑片 9 PE 端子，用于接地
10 EIB/KNX 状态显示 LED 11 EIB总线接口 12 编程按钮
• 支持 PC 和 LOGO! 0BA6 基本模块之间的 调制解调器接口
LOGO! CPU 模块（基本型）
名称
供电电压
LOGO! 12 / 24 RC 12 / 24 V DC
LOGO! 24
24 V DC
LOGO! 24RC 3) LOGO! 230RC 2)
24 V AC / 24 V DC 115－240 V AC / DC
LOGO! Soft Comfort 软件内部集成了 8 种基本功能 块和 31 种特殊功能块，可以简单方便的搭建各种机 电控制电路。
密码和复制保护
可以通过设定密码来避免没有授权的访问，保护程序 的知识专有技术。
轻松编程，离线仿真与在线测试
以拖拽方式轻松创建梯形图或功能块程序，通过集 成的仿真功能最大限度的节省调试成本和时间。
LOGO! 24RCo 3) LOGO! 230RCo 2)
供电电压 12 / 24 V DC 24 V DC
24 V AC / 24 V DC 115－240 V AC / DC
输入 8 个数字量 1) 8 个数字量 1)
8 个数字量 8 个数字量
输出 4 个继电器 (10 A) 4 个固态晶体管 24 V / 0.3 A 4 个继电器 (10 A) 4 个继电器 (10 A)

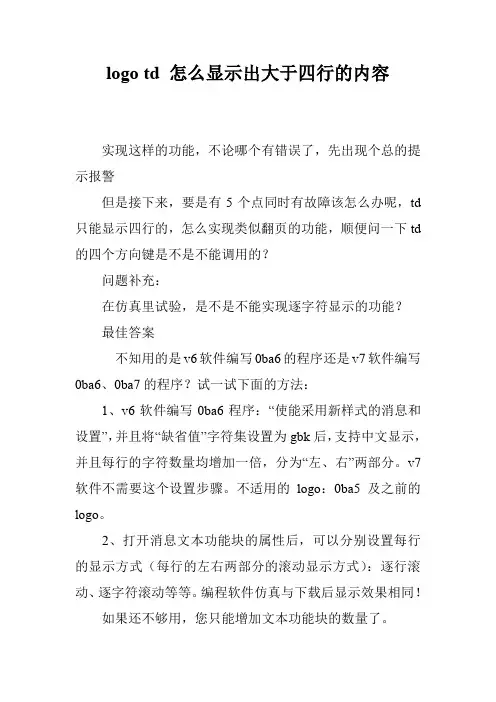

logo td 怎么显示出大于四行的内容
logo td 怎么显示出大于四行的内容
实现这样的功能，不论哪个有错误了，先出现个总的提示报警
但是接下来，要是有5个点同时有故障该怎么办呢，td 只能显示四行的，怎么实现类似翻页的功能，顺便问一下td 的四个方向键是不是不能调用的？
问题补充：
在仿真里试验，是不是不能实现逐字符显示的功能？
最佳答案
不知用的是v6软件编写0ba6的程序还是v7软件编写0ba6、0ba7的程序？试一试下面的方法：
1、v6软件编写0ba6程序：“使能采用新样式的消息和设置”，并且将“缺省值”字符集设置为gbk后，支持中文显示，并且每行的字符数量均增加一倍，分为“左、右”两部分。
v7软件不需要这个设置步骤。
不适用的logo：0ba5及之前的logo。
2、打开消息文本功能块的属性后，可以分别设置每行的显示方式（每行的左右两部分的滚动显示方式）：逐行滚动、逐字符滚动等等。
编程软件仿真与下载后显示效果相同！
如果还不够用，您只能增加文本功能块的数量了。
文本显示器td上面的4个键，编程时对应f1～f4。
相当于i1~i24数字量输入点以外，又增加了4个数字量输入点，使用方法与i1~i24相同，任由随意编程配置其用途。
TDC文本显示使用
四、TD400C 报警消息定义
1
3
2
五、TD400C 报警消息定义
五、TD400C 信息显示
文本显示向导的信息可以 在程序编辑器左边的树状 结构图中看到。
五、TD400C 信息显示
二、TD400C 基本用户配置
建议初学时不要 使用密码保护。
必须先对项目进行编译，如果程序中存在错误，或者存在没有 编完的指令，编译不能通过，则不能继续下一步。
二、TD400C 基本用户配置
设定语言及字符集
二、TD400C 基本用户配置
配置键盘按键
与SHIFT键组合，TD400C 可提供16个系统功能键 直接控制PLC中的数据位。
完成菜单定义
四、TD400C 报警消息定义
四、TD400C 报警消息定义
报警三种显示方式：
用户菜单模式优先 报警显示信息优先
四、TD400C 报警消息定义
四、TD400C 报警消息定义
添加报警
当前报警的名字
选择报警需要确认，如果报 警需要确认，则显示的报警 画面在报警使能条件清除后， 按“Enter”键确认后，此报 警画面才能消失，用户才能 接着翻看其它报警画面。 报警的确认位，当报警被确 认后，此位被置位。
主要内容：
一、TD400C 的概述
二、TD400C 基本用户配置
三、TD400C 用户菜单定义 四、TD400C 报警消息定义 五、TD400C 信息显示
一、TD400C 的概述
文本显示:一个 2 行（大字体，每行8个中文字符）或 4 行 （小字体，每行12个中文字符 ）
背光液晶显示（LCD），分辨率为 192×64。
插入数据地址： – VB： 数字字符串、文本字符串 – VW： 带符号、无符号 – VD： 实数、带符号、无符号 小数点右侧位数： 最多 7 位
TOD系列文本显示器操作手册
上海天任电子有限公司
41-2
Tiaran
TOD 系列文本显示器
第1章 TOD系列文本显示器功能简介
一 简介
文本显示器是简单小型人机界面。它可以以文字、指示灯、棒图、趋势图等形式显示 PLC （也可以是变频器、温控表等）的内部寄存器或继电器的数值及状态。并可以通过其面板的按 钮改变 PLC 内部寄存器或继电器的数值及状态。
第 4 章 软件编程 .......................................................................... 8
一 编程软件兼容系统及配置要求 ............................................................................................................8 二 编程软件界面及注释 ............................................................................................................................9 三 系统管理列表......................................................................................................................................11
TOD 系列文本显示器 Tiaran
上海天任电子有限公司 2005 年 2 月
西门子 TD400C文本显示设备 说明书
文本显示设备TD400C 用户手册入门指南安全技术提示为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员仅允许安装和驱动与本文件相关的附属设备或系统。
设备或系统的调试和运行仅允许由合格的专业人员进行。
本文件安全技术提示中的合格专业人员是指根据安全技术标准具有从事进行设备、系统和电路的运行，接地和标识资格的人员。
按规定使用请注意下列说明：警告设备仅允许用在目录和技术说明中规定的使用情况下，并且仅允许使用西门子股份有限公司推荐的或指定的其他制造商生产的设备和部件。
设备的正常和安全运行必须依赖于恰当的运输，合适的存储、安放和安装以及小心的操作和维修。
商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。
标签中的其他符号可能是一些其他商标，这是出于保护所有者权利的目地由第三方使用而特别标示的。
责任免除我们已对印刷品中所述内容与硬件和软件的一致性作过检查。
然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。
印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。
Siemens AGAutomation and Drives Postfach 48 4890437 NÜRNBERG A5E00815591-01 08/2006 西门子股份有限公司版权所有 . 本公司保留技术更改的权利前言本手册内容本手册描述 TD400C V1.0 的安装、组态和操作。
SIEMENS SIMATIC HMI Multi Panel MP 370 设备手册
前言、目录词汇表、索引SIMATIC HMIMulti PanelMP 370设备手册订货号：6AV6591-1DB10-1AB02001年12月版A5E00136857安全指南本手册包含应该注意的事项，以确保人身安全以及保护产品和连接的设备。
这些注意事项根据危险的程度不同，分别以下列标志进行标识：危险表示极其危险，如果不避免，将导致死亡或严重的人身伤害。
警告表示具有潜在危险，如果不避免，可能导致死亡或严重的人身伤害。
小心与安全警示标记一起使用，表示具有潜在危险，如果不避免，可能导致轻微或中等程度的人身伤害。
小心不与安全警示标记一起使用，表示具有潜在危险，如果不避免，可能导致财产损失。
注意表示如果不注意相关事项，可能发生意想不到的事情或状况。
注意引起用户对关于产品或处理产品的特别重要的信息或文档特定部分的注意。
合格人员只能由合格人员调试和操作设备。
在本手册中所指的安全注意事项方面的合格人员是指经授权的、能按照安全工程标准来调试、接地和标示设备、系统和电路的人员。
正确应用注意下列事项：警告设备只可以用于在目录和技术说明中规定的应用场合，并且只能与西门子公司推荐或认可的其它设备和组件一起使用。
必须等到用于容纳该组件的机械装备符合指南98/37 EC，才能进行启动。
无差错而安全的产品操作以正常的运输、存储、装配和安装以及仔细的操作和维护为前提。
商标Siemens AG的注册商标可以在前言中找到。
本文件中的其它商标也可能是注册商标，如果第三方私自使用它们，则构成对商标所有者的侵权。
版本说明编辑与出版者：A&D PT1 D1Siemens AG 2001版权所有，保留所有权利。
除外责任没有明确的许可，不允许对本文档进行传播和复制，以及使用和传递其内容。
违者要对所造成的损失负责。
保留所有权利，特别是GM的专利授予权或注册权。
我们已对发布的内容进行了检查，使其与所描述的硬件和软件相一致。
然而，差异在所难免，我们并不能保证完全一致性。
TOD系列文本显示器操作手册资料精
TOD系列文本显示器T iaran上海天任电子有限公司2005年2月目录第1章 TOD系列文本显示器功能简介 (3)一简介 (3)二主要特点 (3)三主要功能 (4)第2章规格 (5)一硬件规格 (5)二软件规格 (6)第3章外形与安装 (7)一外观 (7)二尺寸 (8)第4章软件编程 (8)一编程软件兼容系统及配置要求 (8)二编程软件界面及注释 (9)三系统管理列表 (11)1 列表栏 (11)2 图片管理 (11)3 报警信息 (12)4 系统信息 (12)四部品 (15)1 文本 (15)2 信息显示 (16)3 数据监控 (17)4 棒图 (18)5 趋势图 (19)6 指示灯 (21)7 图象 (22)五面板按键 (24)1.按键操作之跳转画面 (25)2.按键操作之位操作 (30)3.按键操作之数据输入 (33)4.按键操作之报警信息滚动 (35)六时钟 (36)七下载 (38)第5章显示器的通讯和传送接口 (40)第1章TOD系列文本显示器功能简介一简介文本显示器是简单小型人机界面。
它可以以文字、指示灯、棒图、趋势图等形式显示PLC （也可以是变频器、温控表等）的内部寄存器或继电器的数值及状态。
并可以通过其面板的按钮改变PLC内部寄存器或继电器的数值及状态。
TOD系列文本显示器是可编程控制器用的通用操作显示面板。
通过它可以对PLC内部的继电器和数据寄存器进行监视、设定和报警显示，同时也支持和单片机的通讯。
目前TOD系列文本显示器有TOD110和TOD120二种型号，TOD110只有一个通讯口,TOD120有二个通讯口。
COM1可用来下载画面和系统文件，也可用作和PLC通讯。
COM2不可用来下载，只可用作和PLC通讯。
目前TOD文本显示器支持的PLC类型有三菱FX系列、欧姆龙C系列、西门子S7-200系列、松下电工FP系列、永宏、施耐德NEZA系列、光洋SG系列、台达DELTA 系列、LG系列以及文本模拟协议。
TD400C说明书
能量 % 排温 ℃
油温 ℃
油压 MPa 吸温 ℃
运行积时 小时
外压比
内压比
内容积
%
实时检测数据 4（报警显示屏） 最近一次报警信息 日时分
3.1.2 I(II)型 液体冷却机组
3.1.2.1 I(II)型螺杆式冷水机组、I 型螺杆式乙醇/盐水/碱水机组：
实时检测数据 1
吸压 MP
能量 %
排压 MP
出水 ℃
5
▼
6
▼
7
▼
8
▼
9
ESC ：
菜单 实时检测数据 调节参数设置 保护参数设置 压力变送器量程设置
菜单 实时检测数据 调节参数设置调节参数 保护参数设置 压力变送器量程设置
调节参数设置 1
吸气压力设定值 0.00MPa
调节偏差
0.00MPa
S7-200的EM277的应用
1. 了解初次学习EM277时，在哪些文档中可以获得有用的信息⌝2. 初次使用EM277时，需要有哪些设置和注意事项⌝3. S7-200通过扩展EM277可以和哪些设备进行通信⌝4. 怎样获得EM277的GSD文件⌝5. 使用EM277时的常见问题利用EM277模块可将S7-200PLC连接至PROFIBUS-DP总线。
EM277的外形如下所示：PROFIBUS网络通常有一个主站和若干个I/O从站，主站设备通过组态可以知道I/O从站的类型和站号。
EM277只能做PROFIBUS-DP的从站，而不能做主站。
因此S7-200之间不能使用EM277进行DP通信，同时S7-200也不能和只能做DP从站的变频器进行通信。
如果我们第一次使用EM277，我们可以参考以下两个基本文档：《西门子S7-200•LOGO!•S ITOP 参考》请参考以上文档中：“S7-200PLC->通信->PROFIBUS-DP通信EM277”的相关信息"《S7-200 可编程控制器系统手册》请参考以上文档中：“附录A技术规范->EM 277 PROFIBUS--DP模板规范”的相关信息第一次使用EM277时，在EM277侧通常我们需要进行如下操作：（1）将EM277和S7-200进行正确的连接，并为EM277连接24V电源（2）为EM277设置通信地址（使用模块上的拨码开关设置）（3）将EM277和CPU进行先断电后上电的操作，以保证通信地址的生效（4）将通信电缆正确的连接在通信接口上设置好EM277后，我们就可以利用EM277进行通信，那EM277可以实现哪些通信呢？S7-200和S7-300/400之间的DP通信参考文档下载S7-200和400H之间的DP通信参考文档下载S7-200和TD系列的文本显示器的通信EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”S7-200和HMI(西门子的部分触摸屏)之间的DP或MPI通信EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”S7-200和WINCC之间的通信参考文档下载S7-200和编程软件STEP7-Micro/win 之间的通信EM277只需要做基本的配置即可，参见本文“第一次使用EM277的设置”S7-200与PC机的OPC软件SIMATIC NET软件之间的通信参考文档下载当S7-200通过EM277和S7-300或第三方的DP主站进行通信时，通常需要在对方安装GSD文件（可以这样简单而形象的理解GSD文件，此文件就是从站向主站介绍自己身份的一个文件），EM277的GSD文件下载当设置好EM277后,我们可能还会遇到以下问题：1. EM277模块的指示灯的含义？可以参考《S7-200 可编程控制器系统手册》附录A技术规范->EM 277 PROFIBUS--DP 模板规范。
文本显示器使用手册
目录第一章产品概述 (1)1.1 功能 (1)1.2 一般规格 (1)1.3 各部分名称 (2)1.4 外型尺寸及安装方法 (4)第二章编辑软件MD20 (5)2.1 MD20基本概述 (5)2.2 编辑用户画面 (5)2.3 保存工程 (29)2.4 下载画面 (30)2.5 导入旧工程 (30)第三章操作方法 (32)3.1 联机通讯 (32)3.2 切换画面 (32)3.3 系统口令 (32)3.4 修改数据 (33)3.5 开关量控制 (34)第四章与PLC 的连接方法 (35)4.1 三菱FX 系列 (35)4.2 西门子S7-200 系列 (36)4.3 欧姆龙C 系列 (36)4.4 OMRON CP1H 系列 (37)4.5 施耐德NEZA/TWIDO 系列 (39)4.6 台达DVP 系列 (40)4.7 松下FP 系列 (40)4.8 LG Master-K CNet 系列 (41)4.9 LG 系列Modbus 协议 (42)4.10 LG Master-K 120S 编程口通讯 (43)4.11 FACON 永宏系列 (43)4. 12 光洋S 系列 (44)4.13 ECOSTEP 系列 (45)4.14 AB Micrologix 系列 (46)4.15 MODBUS RTU/ASCII/EMERSON/RTU EXTEND (47)4.16 MODBUS SERVER (48)4.17 自由协议 (49)4.18 SAIA PCD S-BUS 协议 (50)4.19 VIGOR PLC (51)4.20 EMERSON EC20 系列PLC (51)4.21 KEYENCE KV 系列PLC (52)4.22 KEYENCE KV 系列PLC...................................................................... 错误！未定义书签。
【TD200文本显示器怎么用】 td200文本显示器
【TD200文本显示器怎么用】td200文本显示器
TD200文本显示器怎么使用?下面将由小编带大家介绍TD200文本显示器快速入门的方法吧，希望对大家有所收获!、
TD200文本显示器的概述
TD200是Text Display 200的简写，它是可编程控制器S7-200系列的常用文本显示器。
它可以用来显示信息，在信息中可以内嵌数据，数据既可以显示，也可以由操作人员进行设置。
TD200文本显示器的使用
TD200键盘：共有9个键，分别为5个命令键和4个功能键。
命令键
说明
ENTER
用此键写入新数据和确认信息。
ESC
用此键转换Display Message方式和Menu方式，或紧急停止一个编辑。
UP ARROW
UP箭头用于递增数据和上卷光标到下一个更高优先级的信息。
DOWN ARROW
DOWN箭头用于递减数据和卷动光标到下一个较低优先级的信息。
SHIFT
SHIFT键转换所有功能键的数值。
当按SHIFT键时，在TD200显示区的右下方显示一个闪烁的S。
功能键
说明
F1
功能键F1设置标志位Mx.0。
(S7-200 M存储区x字节的第0位)
如果按SHIFT键的同时(或预先按下SHIFT键)按下功能键F1，则设置标志位Mx.4
F2
功能键F2设置标志位Mx.1。
F3
功能键F3设置标志位Mx.2。
F4
功能键F4设置标志位Mx.3。
感谢您的阅读！。
TD使用说明
附录B TD.EXE的简要使用说明TD.EXE(简称TD)是一个具有窗口界面的程序调试器。
利用TD，用户能够调试已有的可执行程序(后缀为EXE)；用户也可以在TD中直接输入程序指令，编写简单的程序（在这种情况下，用户每输入一条指令，TD就立即将输入的指令汇编成机器指令代码）。
作为入门指导，下面简单介绍一下TD的使用方法，更详细深入的使用说明请参考相关资料。
一如何启动TD1.在DOS窗口中启动TD（1）仅启动TD而不载入要调试的程序。
转到TD.EXE所在的目录(假定为C:\ASM)，在DOS提示符下键入以下命令(用户只要输入带下划线的部分，“↙”表示回车键，下同)：C:\ASM>TD↙用这种方法启动ＴＤ，ＴＤ会显示一个版权对话框，这时按回车键即可关掉该对话框。
（2）启动ＴＤ并同时载入要调试的程序。
转到TD.EXE所在的目录，在DOS提示符下键入以下命令(假定要调试的程序名为HELLO.EXE):C:\ASM>TD HELLO.EXE↙若建立可执行文件时未生成符号名表，TD启动后会显示“Program has no symbol table”的提示窗口，这时按回车键即可关掉该窗口。
2．在Windows中启动TD（1）仅启动TD而不载入要调试的程序。
双击TD.EXE文件名，Windows就会打开一个DOS窗口并启动TD。
启动TD后会显示一个版权对话框，这时按回车键即可关掉该窗口。
（2）启动TD并同时载入要调试的程序。
把要调试的可执行文件拖到TD.EXE文件名上，Window就会打开一个DOS窗口并启动TD，然后TD会把该可执行文件自动载入内存供用户调试。
若建立可执行文件时未生成符号名表，TD启动后会显示“P rogram has no symbol table”的提示窗口，这时按回车键即可关掉该窗口。
二 TD中的数制TD支持各种进位记数制，但通常情况下屏幕上显示的机器指令码﹑内存地址及内容﹑寄存器内容等均按十六进制显示(数值后省略‘H’)。
如何使用西门子TD200文本显示器
如何使用西门子TD200文本显示器西门子TD200文本显示器怎么使用?想知道吗，看下文小编为你准备了什么。
下面将由店铺带大家来解答这个疑问吧，希望对大家有所收获!西门子TD200文本显示器简介显示器背面可以知道显示器的型号为SIMATIC S7 TD200，版本为V2.1，这在组态TD设备时可以用的到。
首先通读一遍文本显示器的用户手册，这个在软件里面的帮助上就有电子版的。
从用户手册里面我们可以了解到许多关键的信息，“TD设备由S7-200 CPU通过TD/CPU电缆供电，还可以由独立的电源供电。
”如果不看这个用户手册，我可能就使用24V开关电源供电了，其实这样也可以，只是不如使用TD/CPU电缆简单方便，一根线既当通讯线又当电源线。
面板上的F键为功能键，和”SHIFT”键组合使用共八个功能键。
即F1、F2、F3、F4、SHIFT+F1、SHIFT+F2、SHIFT+F3、SHIFT+F4。
一开始我们会有很多疑问，比如：“文本显示器如何和电脑相连啊?”其实TD200的文本显示器不需要和电脑连接，和PLC连接即可，它的显示器画面组态是通过PLC编程软件实现的。
使用PLC编程软件里面的文本显示向导编辑好文本显示器的各种设置，这些设置是保存在PLC 程序里面的，将在电脑上编写好的PLC的程序下载到PLC中，与PLC 连接的文本显示器会自动读取这些组态信息的。
西门子TD200文本显示器的使用方法大家肯定都会做电动机正反转的电路。
我以文本显示器上面的F1键作为正转启动按钮，F2键作为反转启动按钮，F3键作为停止按钮。
三个按钮都是瞬动式按钮，靠电路的自锁来实现连续运转。
以PLC上面Q0.0的输出作为电动机正转的接触器线圈控制信号，Q0.1的输出作为电动机反转的接触器线圈的控制信号。
我们打开西门子S7-200 PLC的编程软件，找到项目一指令树里面的“向导”，点击前面的“+”号，可以看到最下面有一个“文本显示”。
TD200文本显示器操作说明书
TD200文本显示器操作说明书中文文本液晶显示屏TD 200是SIEMENS公司最近推出的文本编辑显示设备，具有人体工程学设计的输入键，操作简便，不易出错；内置国际汉字库；背光LCD显示；不需额外电源；具有人工设置数字输入，便于现场修改。
硬件的特点及说明TD200部件TD200是一个小巧紧凑的显示设备，配备有与SIEMENS S7-200CPU连接所需的全部部件，下图为TD200的主要部件：简要说明：1．文本显示区域：文本显示区域为一个背光液晶显示（LCD），可显示两行信息，每行20个字符或10个汉字。
它使你可以看到从S7-200接收来的信息及指令给S7-200的命令。
2．通讯端口TD/CPU电缆：通讯端口是一个9针D型连接器，通过TD/CPU电缆把TD200连接到S7-200 CPU。
3．键：TD200有9个键。
其中有5个键提供预定义的上、下文有关的命令键，4个自定义的功能键。
3.1命令键的说明：用此键写入新数据和确认信息。
：用此键转换页面显示方式和主菜单方式，或紧急停止一个编辑，如退出正在写入的数据、结果不置入。
：UP上箭头用于递增数据和卷动光标到下一个更高优先级的信息。
：DOWN下箭头用于递减数据和卷动光标到下一个较低优先级的信息。
：SHIFT键转换所有功能键的数值。
当按SHIFT键时，在TD200显示区域的右下方显示一个闪烁的S光标。
3.2功能键的说明：用此键F1/F5显示第一画面；如果按SHIFT键的同时（或预先按下SHIFT键）按下F1/F5键，则显示第五画面。
：用此键F2/F6显示第二画面；如果按SHIFT键的同时（或预先按下SHIFT键）按下F2/F6键，则显示第六画面。
：用此键F3/F7显示第三画面；如果按SHIFT键的同时（或预先按下SHIFT键）按下F3/F7键，则显示第七画面。
：用此键F4/F8显示第四画面；如果按SHIFT键的同时（或预先按下SHIFT键）按下F4/F8键，则显示第八画面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LOGO! TD( )
usage of LOGO! TD
IA&DT&BT Service & Support
Page 2-26
LOGO TD
LOGO TD Key Words LOGO! TD, installation, wiring, usage
IA&DT&BT Service & Support
Page 3-26
LOGO TD (4)
1.1 LOGO TD ..........................................................4 1.2 LOGO TD LOGO ...........................................5 1.3 LOGO TD .. (5)
2. LOGO TD (6)
2.1 ....................................................6 2.1.1 ...................................................................6 2.1.2 .....................................................6 2.1.3 ................................................10 2.2 .. (17)
3. LOGO TD (22)
3.1 LOGO TD ..................................................22 3.2 LOGO TD ..............................................23 3.3 LOGO TD (24)
4. (26)
LOGO TD
1.1 LOGO TD
LOGO! TD
1. 119.5 mm x 78.5 mm +0.5 mm
LOGO!TD
2. LOGO! TD
3. LOGO! TD
4. LOGO! TD
5. 0.2 Nm LOGO! TD
LOGO!TD
IA&DT&BT Service & Support Page 4-26
IA&DT&BT Service & Support
Page 5-26
1.2 LOGO TD LOGO
LOGO! TD LOGO! 2.5
Sub-D LOGO! TD
LOGO!TD LOGO!
1.3 LOGO TD
LOGO! TD 12 V DC 24 V AC/DC LOGO! TD
LOGO!TD
IA&DT&BT Service & Support
Page 6-26
2. LOGO TD
2.1 2.1.1
LOGO! RUN
LOGO! LOGO!Soft Comfort I/O
LOGO!
2.1.2
IA&DT&BT Service & Support
Page 7-26
AI I/O
IA&DT&BT Service & Support
Page 8-26
10
11
1 LOGO!
IA&DT&BT Service & Support
Page 9-26
1 1 2
LOGO Soft Comfort LOGO ISO8859-1
LOGO
LOGO LOGO TD (GB-2312) Microsoft Windows Microsoft Windows Windows LOGO Soft Comfort
Windows LOGO Soft Comfort LOGO Soft Comfort
IA&DT&BT Service & Support
Page 10-26
GBK
12
LOGO! !
2.1.3
IA&DT&BT Service & Support
Page 11-26
13
:
14
En=1 LOGO TD 0 = 127 = LOGO TD
IA&DT&BT Service & Support
Page 12-26
= En 1 0 = En 1 0 OK En = 1
15
:
16
LOGO LOGO TD
24
IA&DT&BT Service & Support
Page 13-26
17 1.1
0.1 LOGO LOGO TD
18 1.2
0.1 LOGO LOGO TD
19 1.3
20 2.1
0.1 LOGO LOGO TD
21 2.2
1 10 x 0.1
22 2.3
“
IA&DT&BT Service & Support
Page 14-26
AI
23
24
IA&DT&BT Service & Support
Page 15-26
25
AI
26 AI
IA&DT&BT Service & Support
Page 16-26
27
28
IA&DT&BT Service & Support
Page 17-26
29
LOGO LOGO 2.2
IA&DT&BT Service & Support
Page 18-26
30
IA&DT&BT Service & Support
Page 19-26
31
IA&DT&BT Service & Support
Page 20-26
32
LOGO LOGO TD LOGO TD
IA&DT&BT Service & Support
Page 21-26
33
LOGO I1 LOGO TD
IA&DT&BT Service & Support
Page 22-26
34
I1 LOGO TD “OK”
3. LOGO TD
3.1 LOGO TD
35 LOGO! TD
LOGO TD
IA&DT&BT Service & Support
Page 23-26
36 LOGO! TD
37 LOGO! TD
3.2 LOGO TD
LOGO M26 M27 LOGO TD
38 LOGO! TD
M26=0 LOGO TD M26=1 LOGO TD
IA&DT&BT Service & Support
Page 24-26
M27=0 LOGO TD M27=1 LOGO TD
3.3 LOGO TD
LOGO TD SU 00:00
39 LOGO! TD
LOGO TD
“ESC”
”—“ ”—“ ”
LOGO TD
IA&DT&BT Service & Support
Page 25-26
40
LOGO TD “ESC”
41
“OK” “ESC”
A0582
IA&DT&BT Service & Support
Page 26-26
4.
/ ( )
© 2001-2011。
