TD200文本显示器快速入门
本文假设您对S7-200和STEP 7 Micro/WIN V4.0 有所了解并第一次使用TD200文本显示器。

简单介绍TD200
TD200是Text Display 200的简写,它是可编程控制器S7-200系列的常用文本显示器。

它可以用来显示信息,在信息中可以内嵌数据,数据既可以显示,也可以由操作人员进行设置。

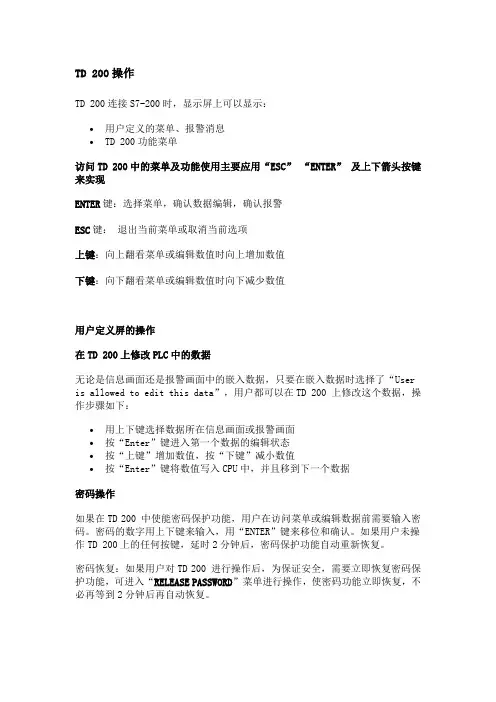

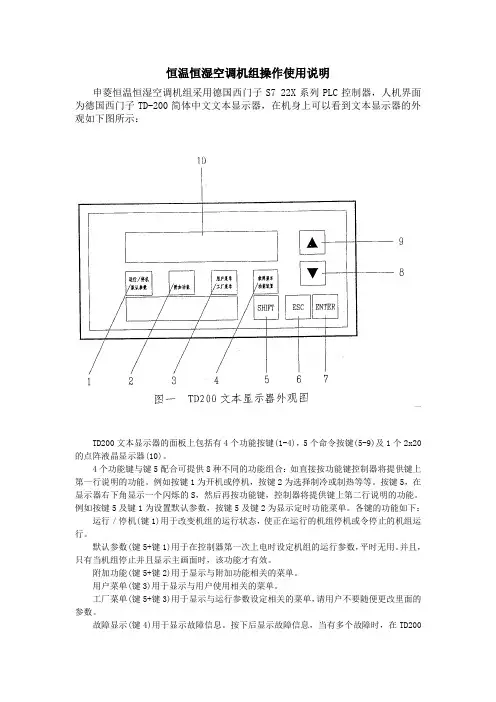

TD200键盘共有9个键:5个命令键和4个功能键。

分别如下表:
命令键
说明
ENTER
用此键写入新数据和确认信息。

ESC
用此键转换Display Message方式和Menu方式,或紧急停止一个编辑。

UP ARROW
UP箭头用于递增数据和上卷光标到下一个更高优先级的信息。

DOWN ARROW
DOWN箭头用于递减数据和卷动光标到下一个较低优先级的信息。

SHIFT
SHIFT键转换所有功能键的数值。

当按SHIFT键时,在TD200显示区的右下方显示一个闪烁的S。

功能键
说明
F1
功能键F1设置标志位Mx.0。

(S7-200 M存储区x字节的第0位)
如果按SHIFT键的同时(或预先按下SHIFT键)按下功能键F1,则设置标志位Mx.4
F2
功能键F2设置标志位Mx.1。

如果按SHIFT键的同时(或预先按下SHIFT键)按下功能键F2,则设置标志位Mx.5
F3
功能键F3设置标志位Mx.2。

如果按SHIFT键的同时(或预先按下SHIFT键)按下功能键F3,则设置标志位Mx.6
F4
功能键F4设置标志位Mx.3。

如果按SHIFT键的同时(或预先按下SHIFT键)按下功能键F4,则设置标志位Mx.7
TD200既可以通过TD/CPU电缆由S7-200 CPU供电,也可以由一个外部插入式电源供电,但不能TD/CPU电缆和外部电源同时对TD200 供电,这样会损坏设备。

本文只讨论最简单、最常用的方式:由S7-200通过TD/CPU电缆供电。

TD200只是一个文本显示器,不需对TD200进行组态和编程,所有组态信息全部存在CPU S7-200中。

TD200 里只存储TD200的地址、所连接的CPU的地址、通讯波特率和参数块的位置(注意要与CPU中的一致)。

也就是说,TD200的所有组态数据都存储在CPU S7-200可变存储器(V存储器)内,而在TD200中只需通过面板设置TD200的地址、所连接的CPU的地址、通讯波特率和参数块(★TD向导中变量的起始地址)的位置。

TD200上电后,按“ESC”键进入“诊断菜单”,接着进入“TD200 设置”选项,分别设置“TD200 地址”(缺省值为1)、“CPU 地址”(缺省值为2)、“参数块地址”(缺省值为0)、“波特率”(缺省值为9.6K)。

本例中,我们使用缺省设置。

在STEP 7 MicroWIN V4.0中,用TD200向导(菜单“Tools>TD200 Wizard”)给CPU S7-200编程。

完成编程并下载后,将CPU和TD200通过TD/CPU电缆进行正确连接,正确设置TD200的参数,即可完成TD200的开发使用。

上电后,TD200从CPU读参数块。

对所有参数均进行合法性检查。

如果一切合格,TD200开始主动轮询信息使能位以决定要显示的信息,并从CPU读取信息,然后显示信息。
