隔离开关技术规范书
风电项目110kV升压站126kV隔离开关技术规范书
XX49.5MW实验风电场110kV升压站126kV高压交流隔离开关技术规范书XX风电工程设计咨询有限责任公司XXXX年XX月目录投标人应具备的条件 (1)1 总则 (2)1.1 一般规定 (2)1.2 投标人应提供的资格文件 (2)1.3 适用范围 (3)1.4 对设计图纸、说明书和试验报告的要求 (4)1.5 标准和规范 (7)1.6 投标人必须提交的技术参数和信息 (7)1.7 备品备件 (8)1.8 专用工具与仪器仪表 (8)1.9 安装、调试、性能试验、试运行和验收 (8)2 结构要求 (9)2.1 隔离开关和接地开关技术参数 (9)2.2 通用要求 (9)2.3 操动机构 (11)2.4 涂漆和防锈 (14)2.5 铭牌 (14)3 试验 (15)3.1 型式试验 (15)3.2 出厂试验 (16)3.3 现场交接试验 (16)3.4 电瓷部件的抽查试验 (16)4 技术服务、设计联络、工厂检验和监造 (17)4.1 技术服务 (17)4.2 设计联络会（如需要） (18)4.3 工厂检验和监造（如需要） (19)投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。
2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4、进口的关键元件应取得供应商的供货承诺函。
5、投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
1 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
2.投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。
投标人提供的126kV隔离开关应符合招标文件所规定的要求。
110kV隔离开关技术规范
XXX新能源投资有限公司XXXXXX兆瓦光伏发电项目110KV隔离开关技术规范书编制：审核：批准：招标单位：XXX新能源投资有限公司二0一X年 X月目录1 一般规定与规范 (3)1.1总则 (3)1.2应遵循的主要现行标准 (4)1.3工作内容及设备范围 (5)1.3.1 工作内容 (5)1.3.2 设备范围 (5)1.3.3 供货界面 (6)1.4工程条件 (6)1.4.1工程概况 (6)1.4.2气象条件 (6)1.5标识与铭牌 (7)1.5.1 标识 (7)1.5.2 铭牌 (7)1.6包装、起吊、运输和安装 (8)1.6.1标志 (8)1.6.2 包装箱上应标示出 (8)1.7对规定设备和材料的变更 (8)1.8图纸、资料的审查与提交 (9)1.9对成套性和互换性的要求 (14)1.10工厂检验项目及标准 (14)1.11投标方提供的技术服务 (15)1.11.1概述 (15)1.11.2故障的调查研究及处理 (15)1.11.3工作步骤和条件 (16)1.11.4投标方技术人员培训 (16)1.12质保期后的售后服务 (17)2 专用技术规范 (18)2.1技术要求 (18)2.1.1主要技术参数 (18)2.1.2 基本技术要求 (19)2.2试验 (23)2.3设备支架 (25)3 技术评标格式（投标方填写） (28)3.1环境技术条件 (29)3.2隔离开关主要技术参数 (29)3.2厂家提供设备配置清单 (32)3.3附图 (32)3.2技术联系人 (33)1 一般规定与规范1.1总则1.1.1本设备招标技术规范书适用于华能达坂城风电场一期49.5兆瓦风电项目126kV高压隔离开关及其附属设备的采购技术规范书，它提出了该该设备及附属设备的功能设计、使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的采购技术要求。
1.1.2本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
40.5kV交流三相隔离开关技术规范书
临城县刘家洞28兆瓦光伏电站送出变电工程40.5kV三相高压隔离开关（2500A,31.5kA,手动双柱水平旋转,双接地）技术规范书河北能源工程设计有限公司二〇一六年一月货物需求及供货范围一览表I、技术规范书(通用部分)1 总则提供设备的厂家,应获得GB/T19000资格认证书或具备同等质量认证证书，投标人（制造商）应设计和制造过至少200组40.5kV隔离开关，并已安全运行3年及以上。
其产品应按国家标准、电力行业标准和IEC标准提供有效的型式试验报告。
1.1本技术规范提出了电力公司电网项目40.5kV高压隔离开关（2500A,31.5kA,手动双柱水平旋转,双接地，三极）的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，卖方应提供符合本协议和国家最新标准的优质产品。
1.3 卖方在投标文件中应向买方提供如下资料：卖方在投标文件中应向买方提供如下资料:隔离开关技术规范书、说明书、总装图、近三年供货业绩和有关试验报告等。
1.4对于进口或采用引进技术制造的隔离开关,还应符合引进国的技术标准或IEC标准,当这些标准与本规范书有矛盾时,卖方应将处理意见书面通知买方,由买卖双方协商解决。
1.5投标人应严格按附录A的要求提供相应文件，确保提供文件的真实性和完整性，并承担提供文件与本次投标产品存在偏差造成的一切后果。
1.6投标产品的使用寿命应不小于20年；1.7本协议所使用的标准如遇与卖方所执行的标准不一致时，应按较高标准执行。
1.8本技术协议经双方确认签字后，将作为合同附件，与合同具有同等效力。
1.9本协议未尽事宜，由买、卖双方在甲方招标文件，厂家投标文件、澄清文件等基础上协商确定。
2 图纸及技术文件2.1 图纸交付2.2 技术文件2.2.1在技术协议签订2个星期内,卖方向买方提供以下技术文件:1)总装图，应表示设备总的装配情况，包括外形尺寸、安装尺寸、设备的重心位置与总重量，受风面积、运输尺寸和重量，操动机构箱位置、电缆入口位置，端子尺寸及其它。
110kV及220kV隔离开关修理 技术规范
江苏省电力公司检修分公司110kV及220kV隔离开关修理技术规范二零一四年一月1 总则1.1 本技术规范书的使用范围，仅限于变电站110kV及220 KV隔离开关的修理。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合国家有关最新行业标准的优质产品，并符合本技术规范书。
1.3 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
1.5 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。
1.6 本技术规范书的条款为合同的附件，与合同正文具有同等效力。
2 技术规范与标准2.1 技术标准为了确保改造项目可靠、安全的执行，保证施工质量，特制定改造技术方案与施工现场技术人员应遵循的标准，以及确保施工人员安全的技术规范。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1985-2004 高压交流隔离开关和接地开关GB/T 14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB 50147-2010 电气装置安装工程:高压电器施工及验收规范DL/T 405-1996 进口252（245）kV-550kV交流高压断路器和隔离开关技术规范DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件JB/T 8629-2006 隔离开关熔断器组国家电网生〔2004〕634号交流高压隔离开关和接地开关技术标准3 修理范围与内容修理范围和内容包括：1）隔离开关本体：包括底座、导电臂、触头等部件修理2）隔离开关操动机构：传动杆、手动及电动操作机构等修理3）隔离开关端子箱：隔离开关本体机构箱类电气控制回路及元器件修理4 修理方案通过对刀闸设备各类故障进行根本性的原因分析，从产品设计、元器件选择、元器件装配以及运行环境的改善等方面，对现场在运行的故障产品进行诊断，制定出全面的改造修理方案，确保刀闸设备的运行可靠性和安全性。
人民电器 HL32-125系列隔离开关 使用说明书
HL32-125系列隔离开关符合标准：GB/T14048.3产品安装使用前，请仔细阅读使⽤说明书，并妥善保管，以备查阅。
警告1 严禁湿手操作隔离开关，避免发生电击事故。
2 分、合操作时，脸部不可贴近开关，以免电弧伤害眼睛。
注意1 隔离开关的安装场所应无爆炸危险、无腐蚀性气体，并应注意防尘、防潮。
2 避免超负荷工作，保证产品性能。
3 此开关只有隔离作用，不具备任何保护特性。
4 接线时一定要接紧，且在安装使用一段时间后要再进行紧固，每次的拧紧力矩为(3.5~4)N.m。
5 安装按照产品说明书要求，包括安装方式、进线方式、适用条件、铜导线（铜排）截面积（参考值见附表A)。
6 产品接触板为纯铜，用户接铝导线时请采用铜铝过渡，糖锡或者加装铜接线鼻，以免导致铜、铝直接接触造成电化学腐蚀导致接线松动，接触电阻增大而烧损线路。
如因接线不合理出现线路烧毁，本公司概不负责，特此警告！-1--2-1 主要用途与适用范围HL32-125系列隔离开关（以下简称隔离开关），适用于交流50Hz 或60Hz 、额定工作电压为230V /400V 及以下的配电和控制回路中, 主要作为终端电器的总开关，也可用于控制各类电动机、小功率电器和照明等，广泛应用于工矿企业、高层建筑、商业及家庭等场所。
隔离开关按GB /T 14048.3设计、制造及检验。
2 主要规格及技术参数2.1 型号及含义HL 32 - 125 /2.2 分类2.2.1 按额定电流In 分：32A 、63A 、100A 、125A 2.2.2 按极数分：单极、二极、三极、四极。
极数（1:单极，2:二极，3:三极，4:四极）壳架等级额定电流（A ）设计序号隔离开关-3-图14P3P2P1P2.3 主要技术参数2.3.1 额定短时耐受电流：12In ，通电时间1s ；2.3.2 额定短路接通能力：20In ，通电时间0.1s ；2.3.3 额定接通与分断能力：1.05Ue ，3In ，cos ф=0.65；2.3.4 额定限制短路电流：20kA 。
10kV架空线路柱上隔离开关、真空断路器技术规范

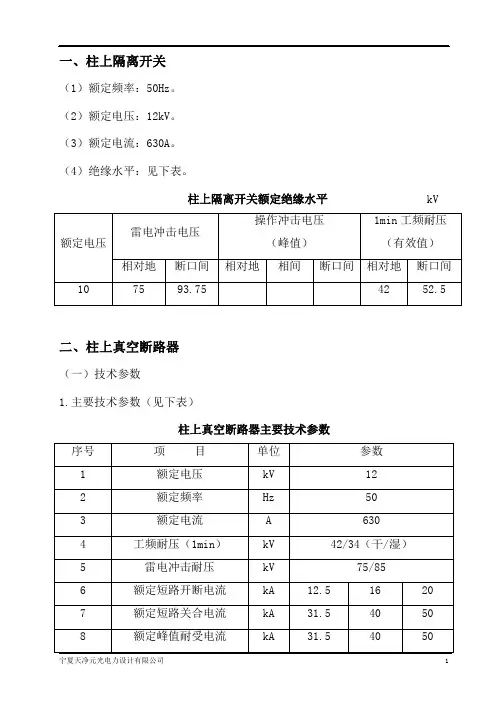

一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
LD户外柱上隔离开关技术规范书
Loadbuster Disconnects○R户外柱上隔离开关技术规范书1. 适用范围Loadbuster Disconnects○R户外柱上隔离开关适用于10kV中性点不接地系统。
2. 引用标准GB1985-2004 交流高压隔离开关和接地开关DL /T 486-2000 交流高压隔离开关和接地开关订货技术条件GB 5582-85 《高压电力设备外绝缘污秽等级》IEC 815-86 《关于污染条件的绝缘选择导则》DL /T 486 《交流高压隔离开关订货技术条件》3. 使用环境条件4. 基本技术要求5.结构特点：5.1隔离开关及转动轴和活动支点有长久可靠的防锈防氧化措施，日久不出现锈蚀卡阻现象。
Loadbuster Disconnects○R户外柱上隔离开关：√选用S&C的脂环类环氧树脂材料绝缘子，具有憎水、自洁、抗紫外线，不受气候影响蚀化的性能；√选用银对银触头，接触好，温升低，触头不会因过电流而发热熔化、烧坏或造成凹痕；√选用不同外形结构的动触头和舌状定触头，可防止触头粘结、磨损和擦伤；√选用双层、冷拉、圆边的无氧铜刀片，强度大、精度高，保证在开关合闸时，与定触头可靠接合，无需对位，甚至从侧面合闸也行；√选用结实的热镀锌钢质基座，抗腐蚀。
5.2 便于安装、施工、运行、维护、检查、监视和试验Loadbuster Disconnects○R户外柱上隔离开关采用基座滑动螺栓孔，安装方便；还配有后板，在横担直接安装。
垂直安装、水平朝下安装或45°倾斜安装任意支配，安装方式灵活多样，单相手动操作。
免维护。
5.3 同类产品中额定值且结构相同的组件能互换。
Loadbuster Disconnects○R户外柱上隔离开关相同结构的零部件均能互换。
5.4 配用简单可靠的手动操作机构。
Loadbuster Disconnects○R户外柱上隔离开关用普通钩棒（令克棒）手动操作，刚性连接的大拉环，方便钩棒钩入。
(完整版)10kV隔离开关技术规范书
云南电网公司二级物资招标采购2014年第一批10kV户外隔离开关（站用）技术规范书2013年12月前附表：货物供货一览表目录1 总则 (4)2. 技术特性要求 (6)3. 技术参数及使用条件 (9)4 试验 (11)5. 质量保证及管理 (11)6. 技术服务、设计联络、工厂检验和监造 (12)7. 包装及标志 (12)8 投标人响应部分 (14)附录A 项目单位提供的其他资料 (16)1 总则1.1.本技术规范书主要用于云南电网公司基建配网工程物资采购，10kV隔离开关（以下简称“设备”）的招标，包括隔离开关本体、操动机构及附件、传动部分的连接件（包括相间连杆及与操动机构间的连杆）、备品备件及专用工具等。
本技术规范书主要提出通用的技术要求，具体的交货期及交货目的地以商务合同为准。
1.2.投标方应按设备不同的电压等级、额定一次电流、额定短时耐受电流及接地方式等相关技术要求进行报价，投标方的报价应为单价，并应对报价的适用范围进行说明。
投标方中标后，采购方有权根据具体工程的需要对局部技术要求提出更改，若不涉及主要技术参数的修改，供货方不应对中标单价提出更改。
具体工程的技术要求以相应工程的技术协议为准。
1.3.投标方所生产的隔离开关必须是通过完善化技术审查的产品，并提供针对瓷瓶断裂、操作失灵、导电回路过热、锈蚀等易发故障进行的完善化技术措施证明。
1.4.本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本规范书和国家标准的优质产品。
1.5.投标技术文件中应对投标产品的技术性能详细描述，提供不低于所供产品技术要求的全部型式试验报告，并提供对应招标技术规范书的技术偏差表，偏差表中未提及的条款，则视同完全同意本技术规范书的要求。
1.6.投标人或供货方 (包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。
kV及kV隔离开关修理技术规范
k V及k V隔离开关修理技术规范公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]江苏省电力公司检修分公司110kV及220kV隔离开关修理技术规范二零一四年一月1 总则本技术规范书的使用范围，仅限于变电站110kV及220 KV隔离开关的修理。
本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合国家有关最新行业标准的优质产品，并符合本技术规范书。
如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。
本技术规范书的条款为合同的附件，与合同正文具有同等效力。
2 技术规范与标准技术标准为了确保改造项目可靠、安全的执行，保证施工质量，特制定改造技术方案与施工现场技术人员应遵循的标准，以及确保施工人员安全的技术规范。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1985-2004 高压交流隔离开关和接地开关GB/T 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB 50147-2010 电气装置安装工程:高压电器施工及验收规范DL/T 405-1996 进口252（245）kV-550kV交流高压断路器和隔离开关技术规范DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件JB/T 8629-2006 隔离开关熔断器组国家电网生〔2004〕634号交流高压隔离开关和接地开关技术标准3 修理范围与内容修理范围和内容包括：1）隔离开关本体：包括底座、导电臂、触头等部件修理2）隔离开关操动机构：传动杆、手动及电动操作机构等修理3）隔离开关端子箱：隔离开关本体机构箱类电气控制回路及元器件修理4 修理方案通过对刀闸设备各类故障进行根本性的原因分析，从产品设计、元器件选择、元器件装配以及运行环境的改善等方面，对现场在运行的故障产品进行诊断，制定出全面的改造修理方案，确保刀闸设备的运行可靠性和安全性。
126kV隔离开关技术规范书
光伏发电30MWp工程126kV隔离开关技术规范书年月批准：审核：校核：编写：目录110 K V隔离开关供货需求表 (1)1 总则 (1)2 项目概况 (1)3 项目建设环境条件 (1)4 适用技术标准 (2)5 技术要求 (3)5.1技术参数 (3)5.2结构与性能 (4)6 供货范围 (6)6.1隔离开关本体 (6)6.2操动机构及其附件 (6)6.3传动部分的连接件 (6)6.4隔离开关横梁钢支架（用户仅提供支柱及支柱顶板）。
(6)6.4备品备件与专用工具 (6)6.5确保设备正常工作的其它附件 (6)7 备品、备件及专用工具 (6)8 包装、标识、运输 (6)8.1基本要求 (6)装运标志 (7)8.2特殊要求 (7)9 技术服务 (7)9.1设计资料要求 (7)9.2制造厂工地代表要求 (8)9.3在卖方工厂的检验和监造 (9)9.4卖方负责的培训服务 (9)10 质量保证和试验 (9)10.1质量保证 (9)10.2试验 (10)10.3其它事项 (12)附录A投标人需填写的表格 (1)1.A1 投标人需填写的主要配套部件表 (1)2.A2 技术偏离表 (1)3.A3 备品备件、专用工具表 (1)110 kV隔离开关供货需求表注：1、隔离开关应采用技术完善化后的产品。
2、隔离开关的水平及垂直拉杆由厂家配套供货，并留有百分之十的余量。
3、升压站海拔约为1160m，投标方应根据设备生产场所及试验场所对本招标设备的所有电气参数进行修正。
所有电气设备的绝缘水平、安全净距，包括带电体对地、带电体对接地体、相间、维护通道等距离均应根据《高压配电装置》规程的要求，按本工程海拔高度修正。
4、投标方应根据设备安装所在地高海拔、多风沙、低气温等环境因素，充分考虑元器件的绝缘水平、除湿、散热、通风、保温、防风沙等的设计。
5、签订技术协议时，中标方应需提供满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。
主变110kV中性点隔离开关技术规范书
中航特玻110kV变电站工程主变110kV中性点隔离开关技术规范（标段编号：）海南电网公司海南电力设计研究院二○一〇年八月目录一、总则...................................................................................................................................................................... ３二、工作范围.............................................................................................................................................................. ３2.1供货范围................................................................................................................................................. ３2.2 服务界限 ...................................................................................................................................................... ３2.3 技术文件 ...................................................................................................................................................... ４三、技术要求............................................................................................................................................................ ４3.1 应遵循的主要现行标准............................................................................................................................. ４3.2 环境条件 .................................................................................................................................................... ５3.3 工程条件 .................................................................................................................................................. ５3.4 基本设计要求 ............................................................................................................................................ ６3.5电气要求................................................................................................................................................. ６3.6 机械要求 .................................................................................................................................................... ７3.7 操动机构 .................................................................................................................................................... ７3.8 辅助触头 .................................................................................................................................................... ７3.9 交流电源 .................................................................................................................................................... ８四、质量保证.............................................................................................................................................................. ８五、试验...................................................................................................................................................................... ８5.1 型式 ............................................................................................................................................................ ８5.2 例行试验 .................................................................................................................................................... ９5.3 现场验收试验 ............................................................................................................................................ ９六、包装、运输和储存.............................................................................................................................................. ９七、投标方应填写的隔离开关规范表 .................................................................................................................... ９附表1投标差异表一、总则1.1 本设备技术规范适用于中航特玻110kV变电站工程采购的主变110kV中性点隔离开关（户外），它提出设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
220kV高压隔离开关技术规范书
工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.0.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.6本工程采用KKS标识系统。
中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。
1.0.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》GB1985 《交流电压隔离开关和接地开关》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特性》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》GB/T13601 《高压开关设备严重冰冻条件下的操作》2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况系统概况见表2.1。
220kV高压隔离开关技术规范书
工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.0.1 本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程220kV交流高压隔离开关设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。
1.0.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.6本工程采用KKS标识系统。
中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。
1.0.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。
2 技术要求2.1 应遵循的主要现行标准GB11022 《高压开关设备通用技术条件》GB1985 《交流电压隔离开关和接地开关》GB311 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特性》GB3309 《高压开关设备常温下的机械试验》GB2706 《交流高压电器动热稳定试验方法》GB/T13601 《高压开关设备严重冰冻条件下的操作》2.2 环境条件2.2.1 环境温度：历年极限最高温度： +36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况系统概况见表2.1。
(完整word版)10kV架空线路柱上隔离开关、真空断路器技术规范
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
隔离开关技术规范书2
目录1.总则 12.环境条件 43.设备技术要求 54.试验 75.质量保证及管理 86.技术服务、设计联络、工厂检验和监造 8附录A 投标方提供的设备技术数据 9附录B 备品备件 11附录C 专用工具和仪器仪表 11附录D 包装及标志 12附录E 主要外购件清单 14附录F 技术偏差表 141.总则1.1 本技术规范书适用于40.5kV高压隔离开关（以下简称“设备”），包括隔离开关本体、操动机构及附件、传动部分的连接件（包括相间连杆及与操动机构间的连杆）、备品备件及专用工具等。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本规范书和国家标准的优质产品。
1.3 国产隔离开关必须是通过完善化技术审查的产品，并提供针对瓷瓶断裂、操作失灵、导电回路过热、锈蚀等易发故障进行的完善化技术措施证明。
1.4 投标技术文件中应提供技术偏差表，并提供不低于所供产品技术要求的全部型式试验报告。
偏差表中未提及的条款，则视同完全同意本技术规范书的要求。
1.5 投标人或供货方 (包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。
如发现有失实情况，招标方有权拒绝该投标。
1.6 规范书所使用的标准如遇与供货方所执行的标准不一致时，按较高标准执行。
1.7 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.8 本规范书中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。
1.9 本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。
1.10合同签订后，供货方应在2周内，向买方提出一个详尽的生产计划，包括设备设计、设计联络会、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。
1.11 如有延误，供货方应及时将延误交货的原因、后果及采取的补救措施等，向买方加以说明。
隔离开关技术标准
220KV高压隔离开关技术标准220KV高压隔离开关标准 (2)1范围 (2)2引用文件和资料 (2)3概述 (2)4设备参数 (5)5零部件清册 (7)6检修专用工器具 (8)7 检修特殊安全措施 (8)8.检修项目、方法及标准 (10)9检修记录卡 (15)220KV高压隔离开关标准1范围本标准规定了220KV高压隔离开关的概述、设备参数、零部件清册、检修专用工器具、检修特殊安全措施、检修工序及质量标准、检修记录等相关的技术标准。
本标准适用于公司220KV变电站220KV高压隔离开关设备的技术管理工作。
2引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
220KV高压隔离开关使用维护说明书山东泰开隔离开关有限公司。
2002）DL/T838-2003《发电企业设备检修导则》3概述续表3.2结构：本机构系电动机驱动，通过机械减速装置将力矩传递给机构主轴，安装时借助于钢管连接使隔离开关或接地开关分合闸。
机构由电动机、机械减速传动系统、电气控制系统及箱体组成。
电动机为三相交流异步电机。
机械减速传动系统采用集成的双涡轮蜗杆减速机构，密封式结构，油脂润滑。
电气控制系统包括电源开关（低压断路器）、分合闸控制按钮、接触器、热继电器、相序保护器、温湿度控制器、远方就地选择开关、行程开关、辅助开关、加热器、接线端子、照明灯。
3.3.工作原理接通电源，分闸时手按分闸按钮将分闸中接触器线圈接通，接触器常开触头闭合，使电动机回路接通，通过机械减速装置将力矩传递给机构输出轴，使其旋转180°或90°。
合闸时按合闸按钮，工作原理和分闸相同。
除分合闸外，还设有异常情况使用下使用的停止按钮。
隔离开关技术规范书
隔离开关技术规范书内蒙古华电街基风电项目一期工程220kV升压站220kV隔离开关技术条件买方：内蒙古华电街基风电有限公司设计：张家口先行电力设计有限公司2009年06月28日目录1供货范围 (1)2项目概况 (1)3总的要求 (2)4项目环境 (3)5通用要求 (4)6技术要求 (7)7图纸及资料 (10)8技术服务、设计联络、工厂检验和监造 (12)9试验 (13)10质量保证和管理 (13)11附录 (16)1供货范围2项目概况2.1 项目名称：华电新能源开鲁小街基49.5MW风电项目2.2 项目单位：华电新能源发展有限公司2.3 工程规模：本期220kV电气终期主接线单母线接线，220kV出线（ 1 ）回。
变压器 1 ×50 MV A。
2.5 交通、运输：铁路，公路。
2.4 工程地址：内蒙通辽开鲁小街基风电场区220kV升压站。
35kV终期主接线为单母线分段，最终出线（6回），本期主接线单母线分段接线，出线（ 3 ）回。
3总的要求3.1投标须知3.1.1投标人或供货厂必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
投标人或供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有 3 台套 2 年以上的商业运行经验。
3.1.2投标人应仔细阅读招标文件。
投标人提供的设备的技术规范应与本规范书中提出的要求相一致，投标人也可以推荐满足本规范书要求的类似定型产品，但必须提出详细的技术偏差。
3.1.3本规范书提出了对户外交流高压隔离开关和接地开关本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
3.1.4本招标书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合IEC标准、国标、行标和本规范书的优质产品。
