插装阀的介绍与应用Word版
插装阀的原理及应用 插装阀工作原理
插装阀的原理及应用插装阀工作原理插装阀和其阀孔的设计通用性的紧要性在于大批量生产。
就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。
此外，不同功能的阀可接受同一规格阀腔，例如：单向阀、锥阀、流量调整阀、节流阀、两位电磁阀等等。
假相像一规格、不同功能的阀无法接受不同阀体，那么阀块的加工成本势必加添，插装阀的优势就不复存在。
插装阀在流体掌控功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量掌控阀和次序阀。
通用性在流体动力回路设计和机械应用性的延长，充分呈现了插装阀对系统设计者和应用者的紧要性。
由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
体积小、成本低批量生产的对用户好处在阀块还未装配线尽头时就已显现。
接受插装阀设计的整套掌控系统可为用户大大削减制造工时；该掌控系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。
由于必需安装的元件和连接的管路大大削减，为用户节省大量的制造工时。
由于系统污染物的削减，泄漏点的削减和装配错误的降低，使牢靠性显著提高。
插装阀的应用实现了系统的高效、便利。
以轮式装载机为例，接受插装阀集成块来代替故障不断、难以诊断和维护和修理的动力传动掌控装置。
原有掌控系统有60多个连接管件和19个独立元件。
用来替代的整体特制集成块上只有11个管件和17个元件。
体积为12x4x5立方英寸，是原系统所占空间的20%。
接受插装阀的特点如下：削减安装时间削减泄漏点削减易污染源削减维护和修理时间（由于插装阀无需取下管接头配件即可更换）功能全、应用广泛插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。
在常被忽视的工业领域中，插装阀的应用在不断的扩大。
特别是在很多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。
插装阀的介绍与应用
插装阀的介绍与应用插装阀是一种常用的工业阀门，它具有简单结构、使用方便、可靠性高的特点，广泛应用于化工、石油、冶金、电力、制药等领域。
本文将介绍插装阀的基本原理、分类、特点以及应用。
一、插装阀的基本原理插装阀是通过转动阀体内的螺杆或推杆来控制介质的流动，从而实现开启、关闭和调节流量的目的。
其基本原理如下：1.开启状态：当螺杆或推杆旋转时，阀体内的螺纹将提升，使阀芯上升，导流孔打开，从而实现介质的通路打开。
2.关闭状态：当螺杆或推杆旋转反向时，阀芯下降，导流孔关闭，从而实现介质的通路断开。
二、插装阀的分类插装阀可根据结构形式进行分类。
常见的分类包括：1.阀体结构：插装阀可分为单座式和双座式两种。
单座式插装阀是指阀芯与阀座呈一对一的形式，适用于小流量、高压力的场合。
双座式插装阀是指阀芯与阀座呈一对多的形式，适用于大流量、低压力的场合。
2.螺纹形式：插装阀的螺纹形式有内螺纹和外螺纹两种。
内螺纹插装阀适用于流量较大的场合，外螺纹插装阀适用于流量较小的场合。
三、插装阀的特点1.结构简单：插装阀的结构简单、体积小、重量轻，占用空间小，方便安装和维护。
2.切断性能好：插装阀的阀芯和阀座都是可更换的，切断性能好，阀座关闭承受的压力小，密封可靠。
3.流量调节性能好：插装阀在流量调节方面具有较好的性能，可灵活调节介质的流量和压力。
4.使用寿命长：插装阀的阀芯和阀座采用耐磨材料制成，具有较长的使用寿命。
5.适应性强：插装阀适用于各种介质，包括液体、气体和蒸汽等。
四、插装阀的应用插装阀广泛应用于以下领域：1.化工行业：插装阀可用于化工厂的生产过程中，如控制液体的流量、压力和温度等，保证工艺的稳定和工厂的安全运行。
2.石油行业：插装阀可用于石油加工过程中的介质流动控制，例如原油输送管道、油罐出口的控制等。
3.冶金行业：插装阀可用于冶炼过程中的流程控制，如高炉煤气排放控制、氧气流量调节等。
4.电力行业：插装阀可用于火电厂和核电厂的热水系统、蒸汽系统等介质的流动控制和调节。
插装阀原理
插装阀原理
插装阀是一种常用的控制装置，常用于管道系统中，用于调节介质的流量和压力。
它的原理是基于流体动力学和力学原理。
插装阀由阀体、阀芯和驱动装置组成。
当驱动装置作用于阀芯时，阀芯的位置会改变，进而影响介质的流通。
插装阀的阀芯可以实现多种运动方式，如旋转、升降或滑动等，根据不同的工况要求选择不同的阀芯形式。
当插装阀处于关闭状态时，阀芯完全堵塞流体通道，介质无法通过；当插装阀处于开启状态时，阀芯与阀座之间形成一个合适的通道，介质可以顺畅地流过。
通过调整阀芯的位置，可以实现介质的流量控制，从而达到调节流量和压力的目的。
插装阀的主要作用是实现流体介质的流量调节和压力控制。
当需要改变流体流量或压力时，通过调整插装阀的开度来达到预期的调节效果。
插装阀具有结构简单、启闭速度快、可靠性高等优点，在工业生产和生活中广泛应用。
插板阀说明书
插板闸门浙江永嘉双金自控阀门厂插板闸门一、概述：插板（螺旋）闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。
是控制流量变化较大，启动频繁，切断迅速的理想设备。
二、结构特点：结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。
该阀门有手轮和链轮操纵两种操作形式， I 型为手轮， II 为链轮。
单向和双向两种结构形式， LZD 为单向、 LZS 为双向。
三、工作原理：主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
四、主要零件材料及连接尺寸：类A B C×C H L n-d 重量 单2 2296×296 820 100 8-Φ12 62 2 3346×346 930 100 8-Φ14 70.5 3 3396×396 1050 100 8-Φ14 81 4 4496×496 140 100 12-Φ14 114 4 5556×556 1450 120 12-Φ18 130 5 5606×606 1610 120 16-Φ18 147 双6 6706×706 1830 120 16-Φ18 169 77820×820 2130 140 20-Φ18 236五、使用说明：1.本阀可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。
2.操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。
3.若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。
4.电动装置可根据客户要求配型，（电压、电流、调节型、开关型、力矩等）。
插装阀的介绍与应用
插装阀的介绍与应用插装阀是一种常见的控制阀门，它通常被用于调节流体的流量和压力。
插装阀的设计结构简单，安装方便，具有较高的密封性和可靠性，因此在工业生产中得到了广泛的应用。
本文将对插装阀的基本原理、结构特点以及应用领域进行介绍。
一、插装阀的基本原理。
插装阀是一种通过调节阀芯位置来控制流体流量和压力的阀门。
其工作原理基于流体力学的基本原理，通过改变阀芯的位置，从而改变流体通过阀门的截面积，从而实现对流体流量和压力的调节。
插装阀的阀芯通常由阀芯杆和阀芯头组成，阀芯杆通过手柄或电动装置来控制阀芯的位置。
当阀芯向上移动时，阀门打开，流体可以通过阀门；当阀芯向下移动时，阀门关闭，流体无法通过阀门。
通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。
二、插装阀的结构特点。
1. 简单结构，插装阀的结构相对简单，通常由阀体、阀芯、阀座、密封圈等基本部件组成。
这种简单的结构使得插装阀具有较高的可靠性和易维护性。
2. 安装方便，插装阀通常采用螺纹连接或法兰连接，安装和拆卸都比较方便。
这种特点使得插装阀在现场维护和更换时更加便利。
3. 良好的密封性，插装阀的阀座和阀芯之间采用金属对金属的密封结构，具有较好的密封性能，可以有效防止流体泄漏。
4. 高温高压性能，插装阀通常采用耐高温、耐腐蚀的材料制成，可以适应高温高压的工作环境，具有较好的耐用性。
5. 多种控制方式，插装阀可以通过手动、气动、电动等多种方式进行控制，可以满足不同工况下的控制要求。
三、插装阀的应用领域。
1. 化工行业，插装阀在化工生产中得到了广泛的应用，用于控制各种介质的流量和压力，如酸碱溶液、气体、液体等。
2. 石油化工行业，在炼油、天然气开采、输送等领域，插装阀被用于控制管道中的介质流动和压力，保证生产过程的安全和稳定。
3. 食品行业，在食品加工生产中，插装阀被用于控制各种液体、气体的流动，保证生产过程的卫生和安全。
4. 制药行业，在制药生产中，插装阀被用于控制各种药液的流动和压力，保证生产过程的精确和稳定。
插装阀的应用
插装阀在液压系统中的应用插装阀具有内阻小，结构简单，工作可靠，标准化程度高，对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量等特点；而实心胎硫化机组液压系统工作时需要大流量、高压力油，因而，此系统可以应用插装阀满足要求。
一、插装阀的工作原理及特点插装阀是另一类液压控制阀的统称。
其基本核心元件是一种液控型、单控制口的装于油路主级中的两通液阻单元（故又称二通插装阀）。
将一个或若干个插入元件进行不同的组合，并配以相应的先导控制级，可以组成插装阀的各种控制功能单元。
比如方向控制功能单元、压力控制单元、流量控制单元、复合控制功能单元。
插装阀具有以下特点：内阻小，适宜大流量工作；阀口多数采用锥面密封，因而泄漏小，对于乳化液等地粘度的工作介质也适宜，结构简单、工作可靠、标准化程度高；对于大流量、高压力、较复杂的液压系统可以显著的减小尺寸和重量。
其结构如图1：图1 二通插装阀结构它是由插入元件、控制盖板、通道块三大部分组成。
插入元件有阀芯、阀套、弹簧和密封件组成；控制盖板上根据插装阀的不同控制功能，安装有相应的先导控制级元件；通道块既是嵌入插入元件及安装控制盖板的基础阀体，又是主油路和控制油路的连通体。
其中A、B为主油路通口，C为控制油路通口。
A、B、C油口的压力和作用面积分别为PA、PB、PC和A1、A2、A3，A3=A1+A2，Fs为弹簧作用力。
二、插装阀在液压系统中的应用我们先来看看图2实心胎硫化机组液压系统中主油缸部分的液压原理图（部分系统原理图，非完整原理图）。
图2实心胎硫化机组液压系统中主油缸部分的液压原理图由图可知,此系统全部采用插装阀来控制,要求起到不同液压阀的作用。
根据机械本身的特点以及主要技术参数：要求油缸上行速度达到20mm/s ，下行速度达到25mm/s ，缸径/杆径Φ600mm/Φ540mm ，由公式流量Q=A*V可得到油缸进油腔所需流量为339L/min ，所需流量较大；再者主机系统对于机械运动动作灵敏性要求较高，液压系统密封性要求较严，综合考虑，因而选用插装阀作为油路控制元件。
插装阀讲义(DOC)
插装阀（逻辑阀）普通液压阀是目前液压传动系统中最常用的液压阀，它们已有几十年历史了，不仅它们本身的结构和性能日趋完善，而且为了使液压系统结构紧凑，减少阀间的连接管道，便于安装、使用和维修，也发展了很多种用这种液压阀或它们的变型（如叠加阀）构成的集成系统从而使液压技术的发展进入了一个新的阶段。
但是，用这些常用液压阀构成集成系统的各种方式，仅对小流量的液压系统能收到较为良好的效果，对中、大流量，特别是流量大于200L/min的液压系统，采用这些方式进行集成仍不免有很多困难，一般还只能采用管道进行阀间的连接来组成系统。
由于流量大，管道粗，因此配管工作量很大，安装、维修困难，且易出现漏油、振动等到弊病，这逐渐成了液压技术发展中的一个难题。
七十年代初，作为液压技术的一个分支---液压插装阀（逻辑阀）出现了。
它不仅能实现常用液压控制阀的各种动作要求，而且与普通液压阀比，在控制同等功率的情况下，具有重量轻、体积小、功率损失小、动作速度快和易于集成等突出的优点，特别适用于大流量液压系统的控制和调节。
因而圆满地解决了过去大流量液压控制系统难以集成的困难，也为特大流量和较复杂的液压控制系统的设计开创了一条新的道路。
我国山东济南铸锻机械化研究所从1976年就开始设计和研究插装阀。
目前，国内已在各种液压机上获得广泛地应用。
并取得了良好的效果，很多厂家生产插装阀和插装阀系统，我厂现在生产的液压机系列产品基本上都采用插装阀。
液压插装阀，由于它的主要元件均采用插入式的连接方式，所以又称为插入式液压阀。
它的主要元件—阀芯的形状是筒形的，因此，也有称它为筒形阀的。
也因为它的主要元件大部分靠锥面密封来切断油路，为了与常用的滑阀式液压阀相区别，故亦称为锥阀式液压阀。
插装阀的工作原理一般来说，一个液压控制系统总要对油流的方向、压力、流量进行控制，使液压执行机构（如油缸、油马达）按一定的规律进行工作，才能实现液压传动机械所要求的动作。
液压控制阀就是在液压系统中实现对油流控制的元件。
第四章液压控制元件—插装阀
第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。
按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。
插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。
插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。
插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。
2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。
3)最适于压力损失小的高压大流量系统。
4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。
5)安装空间缩小，是液压系统小形化。
同时和以往方式相比，可降低液压系统的制造成本。
图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。
图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。
2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。
第06插装阀
插装阀分类：插装式方向控制阀，插装式压力控制阀，插装式流量控制阀功能：采用插入连接方法，能实现常规液压控制阀的功能，且结构简单，通用性强，体积小，流阻小，密封性好，抗污染能力强，动作灵敏特别适合大流量（大于200L/min）的液压系统。
前面所介绍的方向阀、压力阀、流量阀是普通液压阀，除此之外还有一些特殊的液压阀，如插装阀、比例阀和伺服阀等。
插装阀插装阀(逻辑阀)是一种较新型的液压元件，它的特点是通流能力大，密封性能好，动作灵敏，结构简单，因而主要用于流量较大系统或对密封性能要求较高的系统。
插装阀的工作原理插装阀的结构及图形符号如图所示。
它由控制盖板、插装单元(由阀套、弹簧、阀芯及密封件组成)、插装块体和先导控制阀(设先导阀为二位三通电磁换向阀，见图组成。
由于这种阀的插装单元在回路中主要起通、断作用，故又称二通插装阀。
方向控制插装阀插装阀组成各种方向控制阀如图所示，图 (a)为单向阀，当p A>p B时，阀芯关闭，A与B不通，而当p B>p A时，阀芯开启，油液从B流向A。
图 (b)为二位二通阀，当电磁阀断电时，阀芯开启，A与B接通；电磁阀通电时，阀芯关闭，A与B不通。
二通插装阀的工作原理相当于一个液控单向阀，图中A和B为主油路仅有的两个工作油口，K为控制油口(与先导阀相接)。
当K口无液压力作用时，阀芯受到的向上的液压力大于弹簧力，阀芯开启，A与B相通，至于液流的方向，视A、B口的压力大小而定。
反之，当K口有液压力作用时，且K口的油液总压力大于A和B口的油液压力，才能保证A与B之间关闭。
插装阀与各种先导阀组合，便可组成方向控制阀、压力控制阀和流量控制阀。
☐图 (c)为二位三通阀，当电磁阀断电时，A与T接通，电磁阀通电时，A与P接通。
☐图 (d)为二位四通阀，电磁阀断电时，P与B接通，A与T接通，电磁阀通电时，P与A接通，B与T接通。
压力控制插装阀插装阀组成压力控制阀如图所示。
在图 (a)中，若B接油箱，则插装阀用作溢流阀，其原理与先导式溢流阀相同。
先导控制的插装阀原理
先导控制的插装阀原理导言：在工业生产过程中，插装阀是一种常用的控制装置。
插装阀的作用是在流体管道中调节流体的流量和压力，从而实现对流体的控制。
而在插装阀中，先导控制的插装阀则是一种应用广泛的控制阀门。
本文将介绍先导控制的插装阀的原理和工作过程。
一、插装阀的基本原理插装阀是一种通过调节阀芯的位置来改变阀门通道的开度，从而控制流体流量和压力的装置。
插装阀一般由阀体、阀芯和驱动装置组成。
当驱动装置施加力或压力作用在阀芯上时，阀芯将移动，从而改变阀门的开度。
插装阀的开度越大，流体通过阀门的流量也越大。
二、先导控制的插装阀原理先导控制的插装阀是在普通插装阀的基础上增加了一个先导阀，用于控制阀芯的移动。
先导阀一般由电磁阀和先导孔组成。
当电磁阀闭合时，先导孔中的压力将传递到阀芯的一个端口，使阀芯移动到某个位置，从而改变阀门的开度。
当电磁阀打开时，先导孔中的压力将释放，阀芯则会回到初始位置。
三、先导控制的插装阀的工作过程先导控制的插装阀的工作过程可以分为三个阶段：开启阶段、稳定阶段和关闭阶段。
1. 开启阶段：当需要打开阀门时，电磁阀被激活闭合，先导孔中的压力传递到阀芯的一个端口，使阀芯移动到一个较大的开度位置。
此时，流体可以通过阀门的通道流过，从而实现流量控制。
2. 稳定阶段：在阀门打开后，电磁阀保持闭合状态，先导孔中的压力维持在一个稳定的水平上。
阀芯根据流体压力和阀门通道的要求，保持相应的开度位置，以稳定流体的流量和压力。
3. 关闭阶段：当需要关闭阀门时，电磁阀被激活打开，先导孔中的压力被释放。
阀芯则会回到初始的关闭位置，阀门通道关闭，流体无法通过。
四、先导控制的插装阀的优势先导控制的插装阀相比普通插装阀具有以下优势：1. 精确控制：通过电磁阀控制先导孔中的压力，可以实现对阀门开度的精确控制，从而实现对流体流量和压力的精确控制。
2. 快速响应：由于先导孔中的压力可以迅速传递到阀芯，先导控制的插装阀具有较快的响应速度，能够及时调节流体的流量和压力。
插装阀介绍
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀关闭
AP
B
A
插装阀打开
AP
B
A
插装阀打开
AP
B
A
插装阀
AP P B
A
插装阀
AP P B
A
集成块
集成块
集成块中的阀体
集成块中的阀体
插入阀芯
插入阀芯
端盖
端盖
端盖
AP
B
A
插装阀
二通插装阀是插装阀基本组件 （阀芯、阀套、弹簧和密封圈）插到 特别设计加工的阀体内，配以盖板、 先导阀组成的一种多功能的复合阀。 因每个插装阀基本组件有且只有两个 油口，故被称为二通插装阀。
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
基本回路
节流阀
AP B
A
节流阀
AP B
Байду номын сангаас
A
溢流阀
B
A
溢流功能
集成块布置
集成块布置
插装阀
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
A
B
T
P
T
滑阀式换向阀
滑阀式换向阀
A
B
T
P
T
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
4
插装阀式换向阀
1
2
3
二通插装阀工作原理及功能
二通插装阀工作原理及功能
二通插装阀是一种用于控制流体流动的阀门，它通常由一个阀体和一个阀芯组成。
阀体通常为圆筒形，内部有一个或多个沟槽，用于固定阀芯。
阀芯是一个可以在阀体内移动的零件，通常由金属制成。
该阀的工作原理是通过旋转阀芯来控制阀内的通道的开关。
阀芯上有一个或多个孔，通过旋转阀芯，可以使孔与阀体内沟槽对齐或关闭。
当阀芯上的孔与沟槽对齐时，流体可以通过阀门的通道流动；当孔与沟槽不对齐时，流体将被阻断。
二通插装阀的主要功能是控制流体的流动方向和流量。
通过旋转阀芯，可以选择让流体从一端流向另一端，也可以阻断流体的流动。
此外，通过控制阀芯的旋转，还可以实现对流体流量的调节。
在工业和工程应用中，二通插装阀常用于气动和液压系统中，用于控制流体的方向和流量，实现对系统的控制和调节。
例如，在液压系统中，二通插装阀可以用于控制液压缸的工作方向和速度；在气动系统中，二通插装阀可以用于控制气动执行元件的运动。
总之，二通插装阀通过旋转阀芯来控制流体的流动方向和流量，是一种常用的控制阀门，具有广泛的应用。
插装阀的用途
插装阀的用途插装阀是一种常见的流体控制设备，广泛应用于工业生产、建筑、自动化控制等领域。
它具有结构简单、操作方便、使用可靠等特点，适用于各种介质的控制和调节。
插装阀的主要用途有以下几个方面：1. 流量控制：插装阀可以通过控制介质的流通来实现对流量的调节。
它可以根据需要调整阀门的开度，从而控制介质通过管道的速度和流量。
在工业生产中，插装阀常用于调节液体和气体的流量，以满足不同工艺要求。
2. 压力控制：插装阀可通过调节阀门的开启度，改变系统内介质的流动阻力，从而实现对压力的调节。
通过合理调整插装阀的开度，可以保持系统内介质的稳定压力，防止压力波动对设备和管道造成损坏。
3. 温度控制：插装阀可通过控制介质的流量来实现对温度的调节。
在一些工艺中，为了保持系统内介质的温度恒定，可以通过调整插装阀的开度来控制冷却或加热介质的流量，从而调节系统的温度。
4. 流向控制：插装阀可以通过改变阀门的开闭状态，实现对介质的流向控制。
通过插装阀的安装位置和充分利用介质的流体特性，可以有效地控制介质的流向，防止逆流或混流现象的发生。
5. 自动化控制：插装阀可以与传感器、执行器、控制器等自动控制设备配合使用，实现自动化控制。
通过对插装阀的开闭、调节等操作，可以实现对系统的自动化控制，提高生产效率和质量。
6. 设备保护：插装阀在工业生产过程中，常用于控制流体介质的流通和封闭。
通过合理选择插装阀的类型和性能，可以保护设备和管道免受过流、过压、过温等因素的影响，延长设备的使用寿命。
7. 安全保护：插装阀在一些特殊应用场合中，还可以用于实现对系统的安全保护。
通过对插装阀的开闭和调节，可以及时控制系统的工作状态，避免事故的发生，确保人员和设备的安全。
总之，插装阀在工业控制和流体传输中起着重要的作用。
它可以实现对流量、压力、温度、流向等参数的控制，满足不同工艺要求，保护设备和管道，提高生产效率和质量，确保安全生产。
插装阀使用原理及工作方法
1. 设计因素插装阀和其阀孔的设计通用性的重要性在于大批量生产。
就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。
此外，不同功能的阀可采用同一规格阀腔，例如：单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。
如果同一规格、不同功能的阀无法采用不同阀体，那么阀块的加工成本势必增加，插装阀的优势就不复存在。
插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。
通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。
由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
2. 体积小、成本低批量生产的对用户益处在阀块还未装配线终点时就已显现。
采用插装阀设计的整套控制系统可为用户大大减少制造工时；该控制系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。
由于必须安装的元件和连接的管路大大减少，为用户节省大量的制造工时。
由于系统污染物的减少，泄漏点的减少和装配错误的降低，使可靠性显著提高。
插装阀的应用实现了系统的高效、方便。
以轮式装载机为例，采用插装阀集成块来代替故障不断、难以诊断和维修的动力传动控制装置。
原有控制系统有60多个连接管件和19个独立元件。
用来替代的整体特制集成块上只有11个管件和17个元件。
体积为12 x 4 x 5立方英寸，是原系统所占空间的20％。
采用插装阀的特点如下：减少安装时间减少泄漏点减少易污染源减少维修时间（因为插装阀无需取下管接头配件即可更换）3. 功能全、应用广泛装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。
在常被忽视的工业领域中，插装阀的应用在不断的扩大。
特别是在许多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。
在某些应用场合，插装阀是提高生产力和竞争力的唯一选择新型插装阀的功能正不断被开发出来。
插装阀的工作原理
插装阀的工作原理
插装阀是一种常用的控制阀，其工作原理如下：
1. 阀门开启：当插装阀处于关闭状态时，通过调节手柄或执行机构将阀门开启。
阀门开启后，流体可以通过阀体流通。
2. 流体控制：通过调节阀门的开度，可以控制流体的流量。
当阀门完全开启时，流体可以无阻碍通过。
而当阀门部分关闭时，流体的流量会减小，从而实现流量的控制。
3. 阀门关闭：当需要关闭流体时，通过调节手柄或执行机构将阀门关闭。
阀门关闭后，流体无法通过阀体。
4. 密封性能：插装阀在关闭状态时具有良好的密封性能。
通过阀体和阀芯之间的密封结构，可以防止流体泄漏。
5. 材料选择：插装阀的阀体和阀芯通常由耐腐蚀材料制成，以保证阀门的使用寿命和可靠性。
总的来说，插装阀的工作原理是通过调节阀门的开度来控制流体的流量，并通过阀体和阀芯之间的密封结构实现阀门的开启和关闭。
插装阀原理及应用
插装阀原理及应用
插装阀是一种流体控制装置，它采用插入式结构，通过插入阀芯调节流体的通断及流量大小。
插装阀的原理是利用阀芯的运动来改变流体的流动状态，从而实现对流体的控制。
插装阀由阀体、阀芯、密封装置、控制装置等部分组成。
阀芯一般采用圆柱形，通过手动或电动装置来实现对阀芯的运动。
当阀芯插入阀座时，阀芯与阀座之间的间隙决定了流体的通断和流量大小。
当阀芯与阀座紧密接触时，阀门关闭，流体无法通过；当阀芯与阀座分离一定距离时，阀门开启，流体可以通过阀门。
插装阀的应用非常广泛。
首先，在工业生产过程中，插装阀可以用于控制和调节流体的流量或压力，使生产过程更加稳定和高效。
例如，在化工工艺中，插装阀可以用于调节反应器中的流体流量，控制反应速率；在石油化工行业中，插装阀可以用于控制管道中的油气流量，保证系统的安全和稳定运行。
其次，在水处理行业中，插装阀也有广泛的应用。
例如，在给排水系统中，插装阀可以用于控制水流的通断和调节水流的流量，让水的运动更加顺畅和平稳。
在污水处理系统中，插装阀可以用于控制污水的流量和压力，保证污水处理的效果。
此外，插装阀还常用于冶金、电力、石油、船舶、空调等领域。
在冶金行业中，插装阀可以用于控制炉温、炉压等参数，确保冶炼过程的稳定性和安全性；在电力行业中，插装阀可以用于控制蒸汽和热水的流量，保证锅炉和发电机组的正常
运行。
总的来说，插装阀具有结构简单、使用方便、流体控制精度高的优点，因此在各个行业中得到广泛应用。
随着科技的不断进步，插装阀的性能和可靠性也在不断提高，使得其应用范围更加广泛，对流体控制的要求也变得更加精细和严格。
插装阀
AP
B FB > Fs + FAP
A
6
POPPET VALVE ③插装阀关闭条件
AP
B FAP + Fs > FA
A
7
POPPET VALVE ④、插装阀的控制信号油
AP P B
A
8
POPPET VALVE ④、插装阀的控制信号油AP Fra bibliotek BA
9
BASIC CIRCUIT ⑤、插装阀应用一
10
RELIEF FUNCTION ⑤、插装阀应用一
11
⑤、插装阀应用一
12
⑥、插装阀应用二
DT1
插装式溢流阀
13
⑦、插装阀应用三
14
15
盖板Cover 盖板
阀芯Poppet 阀芯
弹簧Spring 弹簧
阀座Sleeve 阀座
2
①插装阀的结构
3
POPPET VALVE ②插装阀开启条件
AP B
FA > Fs + FAP
A
4
POPPET VALVE ②插装阀开启条件
AP B
FA > Fs + FAP
A
5
POPPET VALVE ②插装阀开启条件
插装阀结构及其应用
培训讲师：曹茂林 培训讲师：
①、插装阀结构 ②、插装阀开启的条件 ③、插装阀关闭的条件 ④、插装阀的控制信号油 ⑤、插装阀应用一 ⑥、插装阀应用二 ⑦、插装阀应用三
1
①插装阀的结构
插装阀：又叫逻辑阀或开关阀，具有功率损失小、重量轻、体积小、冲击小、稳定性好、通油能 力大等特点，和其它先导阀可实现多种控制功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

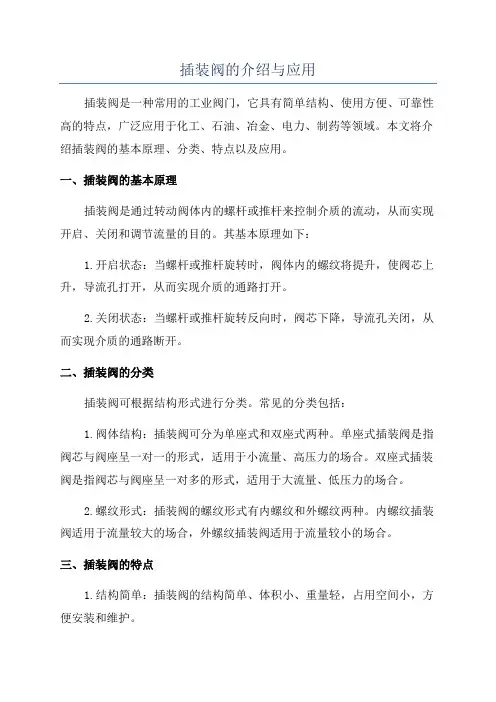

插装阀的介绍与应用
1 插装阀概述
二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1 二通插装阀的特点
二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2 二通插装阀的组成
二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1 二通插装阀的典型结构
控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2 盖板控制油孔
先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3 插装元件
根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件 b)压力阀组件 c)流量阀组件
1-阀套 2-密封件 3-阀芯 4-弹簧 5-盖板 6-阻尼孔
7-阀芯行程调节杆
图4 插装阀基本组件
2 插装阀主要组合与功能
2.1 插装方向控制阀
插装阀可以组合成各式方向控制阀。
1作单向阀
如图5a和5b，将x腔和A或B腔连通，即成为单向阀。
连接方法不同，其导通方式也不同。
若在控制盖板上如图5c连接一个二位三通液动换向阀，即可组成液控单向阀。
图5 插装式单向阀与液控单向阀
2．作二位二通阀
如图6a和6c连接二位三通阀，即可组成二位二通电液阀。
图6 插装式二位二通阀
3．作二位三通阀
如图7连接二位四通阀，即可组成二位三通电液换向阀。
图7 插装式二位三通阀
4．作二位四通阀
如图8连接二位四通阀，即可组成二位四通电液换向阀。
图8 插装式二位四通阀
5．作三位四通阀O型换向阀
如图9连接三位四通阀换向阀和单向阀，即可组成三位四通阀中位为O型电液换向阀。
图9 插装式三位四通O型换向阀。
