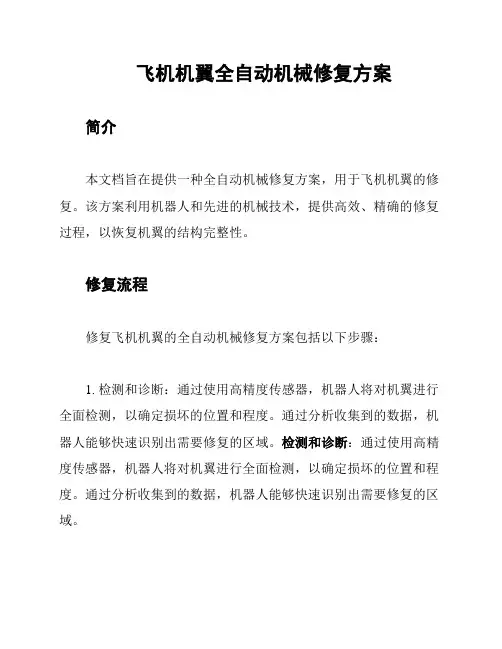

飞机机翼全自动机械修复方案
飞机机翼全自动机械修复方案简介本文档旨在提供一种全自动机械修复方案，用于飞机机翼的修复。
该方案利用机器人和先进的机械技术，提供高效、精确的修复过程，以恢复机翼的结构完整性。
修复流程修复飞机机翼的全自动机械修复方案包括以下步骤：1. 检测和诊断：通过使用高精度传感器，机器人将对机翼进行全面检测，以确定损坏的位置和程度。
通过分析收集到的数据，机器人能够快速识别出需要修复的区域。
检测和诊断：通过使用高精度传感器，机器人将对机翼进行全面检测，以确定损坏的位置和程度。
通过分析收集到的数据，机器人能够快速识别出需要修复的区域。
2. 准备工作：在开始修复之前，机器人将准备所需的材料和工具。
根据损坏情况，机器人会选择适当的修复材料和设备，以确保修复过程的顺利进行。
准备工作：在开始修复之前，机器人将准备所需的材料和工具。
根据损坏情况，机器人会选择适当的修复材料和设备，以确保修复过程的顺利进行。
3. 机械修复：机器人将根据预定的修复方案，使用先进的机械工具进行修复。
这些工具可以精确地处理和塑造机翼的结构，并在修复过程中保持高度稳定性。
机械修复：机器人将根据预定的修复方案，使用先进的机械工具进行修复。
这些工具可以精确地处理和塑造机翼的结构，并在修复过程中保持高度稳定性。
4. 质量检验：修复完成后，机器人将进行全面的质量检验，以确保修复结果符合相关标准和规范。
这包括使用传感器和光学设备对修复区域进行检测，以验证修复的有效性和准确性。
质量检验：修复完成后，机器人将进行全面的质量检验，以确保修复结果符合相关标准和规范。
这包括使用传感器和光学设备对修复区域进行检测，以验证修复的有效性和准确性。
5. 记录和报告：机器人将详细记录修复过程中的数据和信息，并生成修复报告。
这些报告将提供给飞机维护团队，以便他们对修复情况进行评估和跟踪。
记录和报告：机器人将详细记录修复过程中的数据和信息，并生成修复报告。
这些报告将提供给飞机维护团队，以便他们对修复情况进行评估和跟踪。

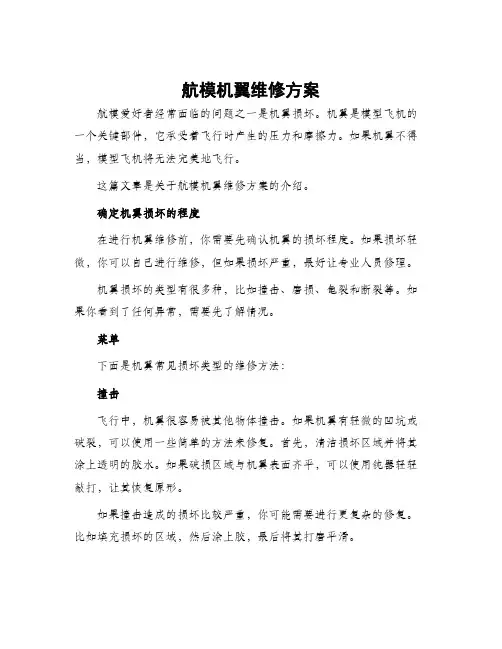

航模机翼维修方案
航模机翼维修方案航模爱好者经常面临的问题之一是机翼损坏。
机翼是模型飞机的一个关键部件，它承受着飞行时产生的压力和摩擦力。
如果机翼不得当，模型飞机将无法完美地飞行。
这篇文章是关于航模机翼维修方案的介绍。
确定机翼损坏的程度在进行机翼维修前，你需要先确认机翼的损坏程度。
如果损坏轻微，你可以自己进行维修，但如果损坏严重，最好让专业人员修理。
机翼损坏的类型有很多种，比如撞击、磨损、龟裂和断裂等。
如果你看到了任何异常，需要先了解情况。
菜单下面是机翼常见损坏类型的维修方法：撞击飞行中，机翼很容易被其他物体撞击。
如果机翼有轻微的凹坑或破裂，可以使用一些简单的方法来修复。
首先，清洁损坏区域并将其涂上透明的胶水。
如果破损区域与机翼表面齐平，可以使用钝器轻轻敲打，让其恢复原形。
如果撞击造成的损坏比较严重，你可能需要进行更复杂的修复。
比如填充损坏的区域，然后涂上胶，最后将其打磨平滑。
磨损由于长期使用，机翼的表面很容易出现磨损。
使用细砂纸打磨表面可以解决这个问题。
把机翼的表面涂上细砂纸，然后打磨，直到表面光滑为止。
最后，用布擦干净，并涂上透明胶水。
龟裂机翼经常在飞行中遭受高温和低温带来的损坏。
这就可能会导致机翼龟裂。
如果机翼有小的龟裂，可以用透明胶水来修复。
将透明胶水涂在龟裂处，然后用钝器轻轻敲打，让其粘结在一起。
如果龟裂比较严重，可以用填充剂填补龟裂的部位。
填充剂可以通过硬化、打磨和涂漆的方式使其与机翼表面相协调。
这种方法可以让你的机翼恢复原有的强度。
断裂机翼断裂是机翼损坏情况最严重的一种。
如果机翼有断裂的情况，需要用到更复杂的维修工具。
要进行机翼的修复，你需要连接胶水、压板和螺丝钉等工具。
首先将机翼断裂处涂上粘合剂，然后将压板放在其上。
将螺丝钉固定在机翼的钻小孔上。
最后使用压板来确保机翼连接坚固。
结语本文介绍了航模机翼维修的不同方案。
确保你知道机翼的损坏类型和程度，以便能选择正确的修复方法。
无论对于轻微或严重损坏，在选择维修方法时，始终要保证安全和模型飞机的质量。
小型飞机铝合金结构修理简析
航空航天科学技术科技创新导报 Science and Technology Innovation Herald9DOI：10.16660/ki.1674-098X.2018.16.009小型飞机铝合金结构修理简析①罗裕富(中国民用航空飞行学院绵阳分院机务部 四川绵阳 621000)摘 要：随着我国通航产业的迅速发展，小型飞机在我国保有数量突飞猛涨。
在飞机使用过程中，随着飞机使用时间的增加，飞机结构受力部附件由于意外碰撞损伤(如重着陆、鸟击)、或金属结构件疲劳等影响，结构故障问题已经突显，其主要表现有蒙皮变形、破孔、裂纹等损伤，以及受力结构件(如翼肋、桁条、梁、隔框等)变形、裂纹、缺损等损伤。
小型飞机铝合金结构主要功能为维持气动外形、承载、及传递载荷等，主要保障飞机的飞行安全。
本文参照Cessna172R型飞机结构修理手册相关程序规范，对小型飞机铝合金结构修理进行简析，通过对飞机结构损伤等级分类、损伤形式及典型损伤修理类型进行分析，可提高对飞机铝合金结构损伤认识，以及小型飞机金属结构损伤维护的可靠性，保证飞机运行安全。
关键词：损伤等级 变形裂纹 增补片 断裂中图分类号：TG172 文献标识码：A 文章编号：1674-098X(2018)06(a)-0009-03①作者简介：罗裕富(1983，12—)，男，汉族，四川遂宁人，硕士，工程师，研究方向：飞机机身结构。
1 小型飞机结构损伤等级划分依据Cessna172R型飞机维护手册要求，在发现结构损伤时，首先,查询飞机维护手册获取相关飞机损伤检查程序，并完成损伤检查，确定损伤程度。
其次，依据损伤数据信息，查询飞机结构修理手册对应损伤等级章节(如SRM 57-10-00)，确定损伤等级，选取对应修理程序，并参照程序要求完成损伤。
Cessna172R型飞机的结构损坏主要区分为三大类：免修理类损伤、可修复类损伤以及重大更换件类损伤。
损伤类别规范目的是为修理人员提供一般性准则，用于确定任何损伤的程度和严重程度。

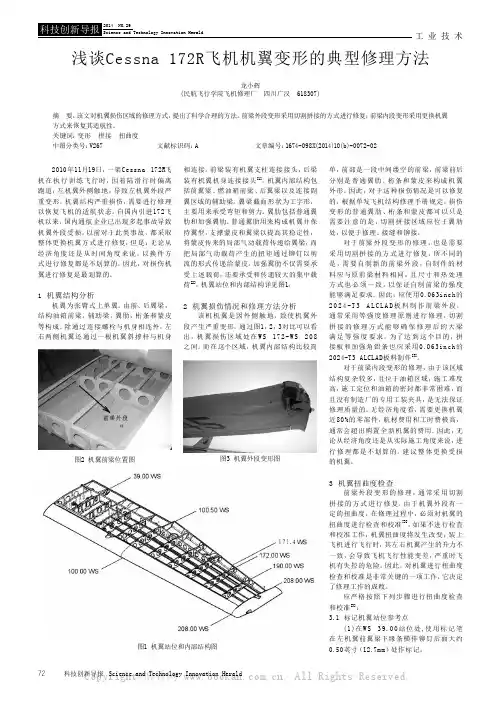

浅谈Cessna 172R,飞机机翼变形的典型修理方法
工业技术科技创新导报 Science and Technology Innovation Herald722010年11月19日，一架Cessna 172R 飞机在执行训练飞行时，因着陆滑行时偏离跑道，左机翼外侧触地，导致左机翼外段严重变形。
机翼结构严重损伤，需要进行修理以恢复飞机的适航状态。
自国内引进172飞机以来，国内通航企业已出现多起事故导致机翼外段受损。
以前对于此类事故，都采取整体更换机翼方式进行修复。
但是，无论从经济角度还是从时间角度来说，以换件方式进行修复都是不划算的。
因此，对损伤机翼进行修复是最划算的。
1 机翼结构分析机翼为张臂式上单翼。
由前、后翼梁，结构油箱前梁，辅助梁，翼肋，桁条和蒙皮等构成。
除通过连接螺栓与机身相连外，左右两侧机翼还通过一根机翼斜撑杆与机身相连接。
前梁装有机翼支柱连接接头，后梁装有机翼机身连接接头[1]。
机翼内部结构包括前翼梁、燃油箱前梁、后翼梁以及连接副翼区域的辅助梁。
翼梁截面形状为工字形，主要用来承受弯矩和剪力。
翼肋包括普通翼肋和加强翼肋。
普通翼肋用来构成机翼并保持翼型，支撑蒙皮和翼梁以提高其稳定性，将蒙皮传来的局部气动载荷传递给翼梁，而把局部气动载荷产生的扭矩通过铆钉以剪流的形式传递给蒙皮。
加强翼肋不仅需要承受上述载荷，还要承受和传递较大的集中载荷[2]。
机翼站位和内部结构详见图1。
2 机翼损伤情况和修理方法分析该机机翼是因外侧触地，致使机翼外段产生严重变形。
通过图1，2，3对比可以看出，机翼损伤区域处在W S 172-W S 208之间。
而在这个区域，机翼内部结构比较简单，前部是一段中间缕空的前梁，前梁前后分别是普通翼肋、桁条和蒙皮来构成机翼外形。
因此，对于这种损伤情况是可以修复的，根据单发飞机结构修理手册规定，损伤变形的普通翼肋、桁条和蒙皮都可以只是需要注意的是，切割拼接区域应位于翼肋处，以便于修理、接缝和铆接。
对于前梁外段变形的修理，也是需要采用切割拼接的方式进行修复，所不同的是，需要自制新的前梁外段，自制件的材料应与原前梁材料相同，且尺寸和热处理方式也必须一致，以保证自制前梁的强度能够满足要求。
飞机结构修理
飞机结构修理飞机的机体结构通常就是由蒙皮与骨架等组成。
蒙皮用来构成机翼,尾翼与机身的外形,承受局部气动载荷,以及参与抵抗机翼,尾翼,机身的弯曲变形与扭转变形。
骨架包括纵向构件主要包括梁与桁条组成其作用主要就是承受机翼、尾翼、机身弯曲时所产生的拉力与压力;横向构件包括翼肋、隔框等,主要用来保持机翼、尾翼与机身的截面形状,并承受局部的空气动力, 各类飞机大部分以铝合金作为主要结构材料。
飞机上的蒙皮、梁、肋、桁条、隔框与起落架都可以用铝合金制造。
因为其密度小、强度高的优点,在航空材料中得以广泛的应用。
铝合金结构在使用过程不可避免地受到不同程度的损伤,如蒙皮破孔、梁缘条裂纹、框变形等,因而需要采取相应的方法加以修理,保证各个结构能够在使用中安全负载与工作。
主要介绍飞机铝合金蒙皮、梁、桁、框及肋等结构的维修方法1、飞机铝合金蒙皮蒙皮就是包围在机翼骨架外的维形构件,用粘接剂或铆钉固定于骨架上,形成机翼的气动力外形。
蒙皮用来构成机翼、尾翼与机身的外形,承受局部空气动力载荷,以及参与抵抗机翼、尾翼、机身的弯曲变形与扭转变形。
早期低速飞机的蒙皮就是布质的,而如今飞机的蒙皮多就是用硬铝板材制成的金属蒙皮。
机身蒙皮与机翼蒙皮的作用与构造相同。
如衍梁、衍条、蒙皮、隔框的不同组合、可以形成机身的不同构造形式。
如果蒙皮较厚,则衍梁、衍条、隔柜可以较弱;如果蒙皮较薄,则上述骨架也应该较强、较多。
2、梁的结构及特点翼梁翼梁就是最主要的纵向构件,它承受全部或大部分弯矩与剪力。
翼梁一般由凸缘、腹板与支柱构成(如图所示),剖面多为工字型。
翼梁固支在机身上。
凸缘通常由锻造铝合金或高强度合金钢制成,腹板用硬铝合金板材制成,与上下凸缘用螺钉或铆钉相连接。
凸缘与腹板组成工字型梁,承受由外载荷转化而成的弯矩与剪力。
桁条与桁梁衍条的形状、作用与机冀的衍条相似。
桁条就是用铝合金挤压或板材弯制而成,铆接在蒙皮内表面,支持蒙皮以提高其承载能力,并共同将气动力分布载荷传给翼肋。
