超声波雾化器电路

超声波雾化器电路该超声波雾化器电路结构简单，采用双管并联三极管构成电容三点式振荡器，直接推动超声波换能器工作，且输出功率较大。

电路原理如图１所示。

电路中，以两只并联晶体管为主构成一个大功率的高频振荡器，采用电容三点式振荡电路，振荡频率是超声波压电换能器ＴＤ的固有频率１．３ＭＨｚ。

电感Ｌ１和电容Ｃ１组成的谐振回路在这里不决定振荡频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低０．６ＭＨｚ，Ｌ２和Ｃ２谐振频率大于电路的振荡频率，之所以用两个谐振回路，是为了使电路的振荡频率更纯。

Ｒ１、Ｒ２是偏置电阻，调整Ｒ１使振荡器输出适中。

Ｒ３、Ｒ４是功率平衡电阻。

元件选择与制作Ｃ１用云母电容器，Ｃ２用高频损耗小且温度系数小的高频瓷介电容。

三极管选用功率５０Ｗ以上，反压大于２００Ｖ的大功率三极管，两管β值尽量一致，且应加足够大的散热片。

Ｒ３、Ｒ４需用线绕电阻，也可用电阻丝代替。

Ｒ１、Ｒ２功率应大于１Ｗ。

Ｌ１用长６．５ｃｍ，外径２ｃｍ的塑料圆管作骨架，在上面用直径０．７４ｍｍ漆包线绕７０匝。

Ｌ２不用骨架，用０．８ｍｍ漆包线在直径０．８ｃｍ圆棒上绕６．５匝，脱下圆棒使线圈伸长至１ｃｍ即可。

电源变压器功率大于３５Ｗ。

印刷板图见图２。

组装好后进行调试，将超声波换能器固定在水中。

再用１只３ｋΩ电位器代替Ｒ１接入电路，先把电位器旋至阻值最大处。

在电路图的“×”处串入电流表，接通电源，慢慢减小Ｒ１阻值，观察电流表和水雾化情况，至水雾最高而电流最小（约０．６５Ａ），用相同阻值电阻代替电位器即可。

注意：图示所用3DD15三极管标称特征频率仅为1MHz，制作本电路时应采用BU406等特征频率较高的大功率三极管。

本电路中三极管的放大倍数应尽量大，如果没有合适的管子，还可以用复合管或达林顿管。

总之本文只是提供一种电路结构，制作中可灵活运用。

超声波雾化器电路图

超声波雾化器电路图
日期：2013/10/29 15:36:44
摘要：超声波雾化器电路图如图为超声波雾化器电路图。

该电路主要由电源和超声波振荡两部分电路组成。

电源由ac220v市电通过以场效应管(4n60b)作振荡的开关稳压电源，输出38v和12v两路，其中38v供超声波振荡电路；12v供直流电机fa(风扇)。

图中vr2(5．1k
超声波雾化器电路图
如图为超声波雾化器电路图。

该电路主要由电源和超声波振荡两部分电路组成。

电源由ac220v市电通过以场效应管(4n60b)作振荡的开关稳压电源，输出38v和12v两路，其中38v供超声波振荡电路；12v供直流电机fa(风扇)。

图中vr2(5．1kohm)为调节雾化加湿程度控制器，ledl(红色)为缺水指示灯(该家电应注意随时加水)，led2为(绿色)加湿指示灯。

该加湿器常见故障是不能加湿，风扇不转，但不能加湿的led2绿色指示灯并未亮。

来源:zhengwei。

一款简单的超声波雾化器电路之欧阳理创编

一款简草的起声波零化器电賂碎倒介铭的起声说雾化器，鸟山水盘譽馳套使用讨滋产望点雾镰犹的幼感致黑。

曳用扌轶干烁的殊境对空花加湿讨饨清新空％,韦利扌人的畸叨U在水彳加人适董的消壽像劃后，雾化后可对居性环境消事，孩防疾病的父望。

工作糜理；起声谟雾祀器由电源电跆、猱噹器电跆和水倍狡制电跆爼就，的團所示220V衣洗电圧養T怜层（怜窗36V）、桥式港洗yDI 一VD4及Cl、C2滅波后，伶水儘狡制电跆和换需器提供工作电;4、。

在水倍检嗣电級检厕別水槽內帝水时，超诡后的直液电圧養鬲个水伎电級之间的水电汎，為VT1的安射机提供工作电圧，使VT1导通，VT1樂电机输出峦电年，使VT2也导通，怎换書器提供偏置电层。

猱書器猱書工作后，晶俸起声波换滋器BC产或峦频拔幼（频隼狗耘1・65MHz；,瘠水零化。

无器件迄荐VT1迄用S9015我C8550型碗PNP晶体管，VT2迄用2SC18坊我C8550更砒NPN晶体管/ VT3迄用BU406我MJE13005型確NPN峦反圧晶俸管。

VD1-VD4、VD5物迄用1N4007更確農洗二級管,，VS1和VS2初迄用1W,4.7V的確稳圧二級管。

R1-R7迄用1/4W礁膜电帆器衣金属膜电帆器。

C1迄用耐压值务50V何上的铝电解电客器；C2 — C4和C6迄用独居电客器或涤沦电客器,，C5迄用咅频糜介电容器。

L1 一13迄用TDK色斜电感或用漆包钱目制。

T冕用30W、二决电层怎36 V的电源变层器。

BCil用餉浪器考用卷电式起声波雾化決。

水儘电怨可用亲魏铜针制作。

碎夂介铭的裟置饨便盘参的假山、树*周国产望层层雾花，犹的山间飙着诛诛白云，級共地提宙了观货价值。

同时也适合过今干燥的琢境对空花触湿，以利人的唆暇;在水申加入适逼的菜种像利，洽彼污集的居任殊境消番，以预防殡病（的把比焙用赭定讨雾祀，可预防说感）尊著。

20k殳要由起声谟农望器、水倍控制器、电源电跆尊几部今钮就。

起声波农望器殳要由三机管VT1构就,VT1及曳外®免件爼咸电客三点式LC鴉書器，B 4起声波换滋器，曳国帝频車fc=1.65MHz,电容C1、C2决定鴉噹悟度，曳⑥味频隼略低扌fc, LI、C2窗正反僦免件，曳囿韦频痺踣甬于fc, VD5范VT1的保护二級管。

超声波雾化器的制作电路图

超声波雾化器的制作电路图
超声波增湿器（超声波雾化器）是以超声波换能的方法产生高频震动使水面产生雾化，在雾化的过程中产生水雾不断向周围蒸发使空气中保持一定的湿度。

见下电路图：由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。

L2和C1组成的谐振回路在这里不决定振荡器频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低，L1和C3谐振频率大于电路的振荡频率，采用两个谐振回路是为了使电路的振荡频率合成，使振荡器在大功率下保证稳定工作。

三极管采用13009加上散热片，R1、WR1是偏置电阻，调整WR1使振荡器输出适中，确定电路已经开始振荡，这里的 A 是电流表，整个电路电流确定在0.4A左右，就可以进行电路调试了。

将雾化喷水头固定在盆底，水深6-10cm为宜。

调整电位器WR1，先把电位器旋至阻值最大处。

打开电源，慢慢减小WR1阻值，观察电流表和水喷起情况，直至水雾最高及雾量最大，而电流最小，用相同阻值电阻代替电位器WR1即可，第一步调试完成。

然后开始进行第二步调整！将短波磁棒敲成大小不一样的磁块，
放入L2的骨架中，经过反复地选择大小不同的磁块，仔细观察电流表和水喷起的新情况！这时水雾应该比前面更高及雾量更大，而电流比较前面更小，三极管的温度更低。

最后将磁块固定在L2骨架中。

如果有新的调试方法我们将会更新电子制作网这里的技术资料。

元件选择与制作 C1、C2、C3用高频瓷介电容电压630V。

三极管要求功率为60W，反压大于300V的开关管。

一款简单的超声波雾化器电路

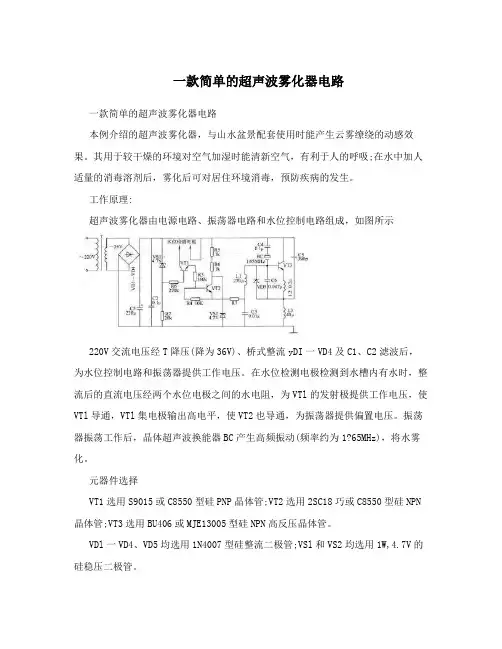

一款简单的超声波雾化器电路一款简单的超声波雾化器电路本例介绍的超声波雾化器，与山水盆景配套使用时能产生云雾缭绕的动感效果。

其用于较干燥的环境对空气加湿时能清新空气，有利于人的呼吸;在水中加人适量的消毒溶剂后，雾化后可对居住环境消毒，预防疾病的发生。

工作原理:超声波雾化器由电源电路、振荡器电路和水位控制电路组成，如图所示220V交流电压经T降压(降为36V)、桥式整流yDI一VD4及C1、C2滤波后，为水位控制电路和振荡器提供工作电压。

在水位检测电极检测到水槽内有水时，整流后的直流电压经两个水位电极之间的水电阻，为VTl的发射极提供工作电压，使VTl导通，VTl集电极输出高电平，使VT2也导通，为振荡器提供偏置电压。

振荡器振荡工作后，晶体超声波换能器BC产生高频振动(频率约为1?65MHz)，将水雾化。

元器件选择VT1选用S9015或C8550型硅PNP晶体管;VT2选用2SC18巧或C8550型硅NPN 晶体管;VT3选用BU406或MJE13005型硅NPN高反压晶体管。

VDl一VD4、VD5均选用1N4007型硅整流二极管;VSl和VS2均选用1W,4.7V的硅稳压二极管。

R1一R7选用1/4W碳膜电阻器或金属膜电阻器。

C1选用耐压值为50V似上的铝电解电容器;C2一C4和C6选用独石电容器或涤纶电容器;C5选用高频瓷介电容器。

L1一13选用TDK色码电感或用漆包线自制。

T选用30W、二次电压为36V的电源变压器。

BC选用加温器专用压电式超声波雾化头。

水位电极可用不锈钢针制作。

本文介绍的装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。

同时也适合过分干燥的环境对空气加湿，以利人的呼吸;在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)等等。

主要由超声波发生器、水位控制器、电源电路等几部分组成。

超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换能器，其固有频率fc=1.65MHz，电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5为VT1的保护二极管。

医用超声波雾化器的实际电路图

超声波雾化器原理简介超声波雾化器利用电子高频震荡（振荡频率为1.7MHz 或2.4MHz，超过人的听觉范围，该电子振荡对人体及动物绝无伤害），通过陶瓷雾化片的高频谐振，将液态水分子结构打散而产生自然飘逸的水雾，不需加热或添加任何化学试剂。

与加热雾化方式比较，能源节省了90%。

另外在雾化过程中将释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应，使其沉淀，同时还能有效去除甲醛、一氧化碳、细菌等有害物质，使空气得到淨化，减少疾病的发生。

超声波雾化器分类和用途本公司的系列雾化器采用高效集成电路，超小型一体化的独特结构设计，重要部件采用进口元件，并选用高品质的雾化片。

凭借产品多方面的优越性能、多年的生产经验和优质的个性化服务，我们生产的雾化器已为许多日本、美国和国内企业的加湿器、熏香器、美容机、消毒机、浴缸造雾机、盆景、工艺品等提供优质的配套服务，并赢得客户的广泛赞誉。

本公司雾化器系列产品品种齐全，从单喷头到多喷头、从简单投入式到多种法兰安装结构式、从水的雾化器到耐二氧化氯等强氧化剂的雾化器，从锌合金外壳到黄铜和不锈钢外壳，同时我们的专业技术人员会根据您的各种不同要求和使用条件，协助您选择雾化器产品型号，合理调整雾化器的参数和工艺，或设计新型雾化器，若有需要，我们还可为您完成整机的结构设计和控制部分研制。

使用说明和注意事项在正确的使用情况下，雾化片的使用寿命约3000小时，且极易更换。

其使用寿命还与水的质量有关，如果雾化片上沉积了水垢，请用柔布清洗。

根据不同的的水质和使用目的，可以选用不同的雾化片，如水质较硬的地区选用覆不锈钢的雾化片，要求耐酸的使用环境选用玻璃釉面的雾化片。

雾化器具有断水自动保护功能，当水位低于水位开关时，雾化器会自动停止工作。

雾化器工作时，请勿把手置于雾化片上方，因高频震荡，手会有刺痛的感觉，但这不是电的冲击或漏电。

雾化器的正确使用步骤为：将雾化器放入装了水的容器内→雾化器的电源连接线接入变压器→再将变压器的插头接入电源即可。

多用途超声波微型雾化器电路解析

多用途超声波微型雾化器电路多用途超声波微型雾化器电路类别：医疗仪器本电路图所用到的元器件：9015 1815 BU406 600) {i=this.width; j=this.height; this.width=600; this.height=j/i*600;}" border=0 多用途超声波微型雾化器笔者介绍一种多用途的超声波雾化器。

该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。

一、电路工作原理该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。

雾化器工作电路由振荡器、换能器和水位控制电路等组成。

1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。

晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。

C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。

压电陶瓷片TD具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。

若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率而工作。

2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。
