超声波雾化器电路

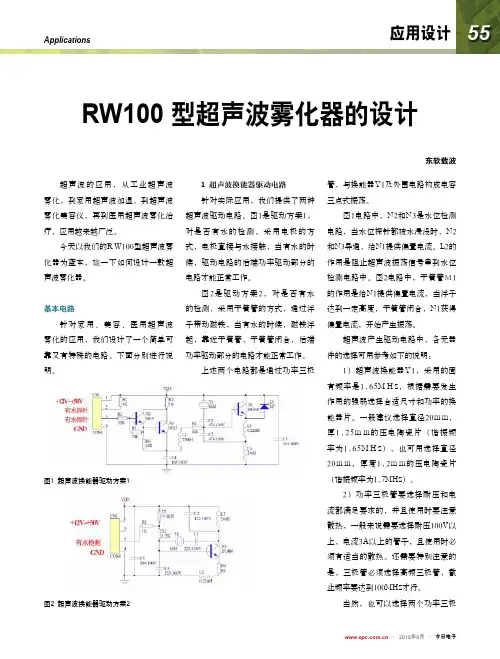

RW100型超声波雾化器的设计
图4 软件流程图 对于是否有水的检测，超声波
驱动电路部分已经可以通过水位检测 电路直接切断电路的工作，但为了让 控制板能够知道当前的状态，所以我 们通过三极管N3 搭成了一个检测电 路，当没水的时候，M C Μ 检测到的 电平是高电平，有水的时候检测到的 是低电平。
Applications
应用设计 59
置入功能的减法计数器、波特率选择 器、多个预分频器和其他组合逻辑组 成（见图3）。
预分频器是一个循环计数器， 每计满一次输出一个时钟宽度的高脉 冲，该脉冲用于使能减法计数器的计 数。为了适应不同的波特率，设置了 多个分频系数不同的预分频器，由波 特率选择器根据波特率设置选择对应 的预分频器输出作为减法计数器的使 能信号。每个预分频器的分频系数设 计为：在其对应的波特率下，每比特 数据的持续时间内产生16个高脉冲， 使减法计数器计数16次。这样做是为 了在起始位的前1/16部分就转换到发 送状态，不影响起始位本身的正常发 送。
2）功率三极管要选择耐压和电 流都满足要求的，并且使用时要注意 散热，一般来说需要选择耐压100V以 上，电流3A以上的管子，且使用时必 须有适当的散热。还需要特别注意的 是，三极管必须选择高频三极管，截 止频率要达到100MHz才行。
当然，也可以选择两个功率三极
· 2018年8月 · 今日电子
装的电阻。 2、控制电路 雾化器功能比较简单，为了实现
良好的用户界面，我们使用了触摸按 键，并且增加了4个L E D来指示。同 时，为了控制雾化器的功率，使用了 MOSFET来控制电源，采用PWM进行 功率的控制。此外，为了保证能够可 靠切断超声波驱动电路，增加了继电 器。电路原理如图3所示。
超声波雾化器电路图
超声波雾化器电路图
日期：2013/10/29 15:36:44
摘要：超声波雾化器电路图如图为超声波雾化器电路图。
该电路主要由电源和超声波振荡两部分电路组成。
电源由ac220v市电通过以场效应管(4n60b)作振荡的开关稳压电源，输出38v和12v两路，其中38v供超声波振荡电路；12v供直流电机fa(风扇)。
图中vr2(5．1k
超声波雾化器电路图
如图为超声波雾化器电路图。
该电路主要由电源和超声波振荡两部分电路组成。
电源由ac220v市电通过以场效应管(4n60b)作振荡的开关稳压电源，输出38v和12v两路，其中38v供超声波振荡电路；12v供直流电机fa(风扇)。
图中vr2(5．1kohm)为调节雾化加湿程度控制器，ledl(红色)为缺水指示灯(该家电应注意随时加水)，led2为(绿色)加湿指示灯。
该加湿器常见故障是不能加湿，风扇不转，但不能加湿的led2绿色指示灯并未亮。
来源:zhengwei。
超声波雾化器的制作电路图
超声波雾化器的制作电路图
超声波增湿器（超声波雾化器）是以超声波换能的方法产生高频震动使水面产生雾化，在雾化的过程中产生水雾不断向周围蒸发使空气中保持一定的湿度。
见下电路图：由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。
L2和C1组成的谐振回路在这里不决定振荡器频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低，L1和C3谐振频率大于电路的振荡频率，采用两个谐振回路是为了使电路的振荡频率合成，使振荡器在大功率下保证稳定工作。
三极管采用13009加上散热片，R1、WR1是偏置电阻，调整WR1使振荡器输出适中，确定电路已经开始振荡，这里的 A 是电流表，整个电路电流确定在0.4A左右，就可以进行电路调试了。
将雾化喷水头固定在盆底，水深6-10cm为宜。
调整电位器WR1，先把电位器旋至阻值最大处。
打开电源，慢慢减小WR1阻值，观察电流表和水喷起情况，直至水雾最高及雾量最大，而电流最小，用相同阻值电阻代替电位器WR1即可，第一步调试完成。
然后开始进行第二步调整！将短波磁棒敲成大小不一样的磁块，
放入L2的骨架中，经过反复地选择大小不同的磁块，仔细观察电流表和水喷起的新情况！这时水雾应该比前面更高及雾量更大，而电流比较前面更小，三极管的温度更低。
最后将磁块固定在L2骨架中。
如果有新的调试方法我们将会更新电子制作网这里的技术资料。
元件选择与制作 C1、C2、C3用高频瓷介电容电压630V。
三极管要求功率为60W，反压大于300V的开关管。
1.7mhz雾化片驱动电路
1.7mhz雾化片驱动电路加湿器相信大家不会陌生，加湿器内加入自来水，打开加湿器的开关，不出几秒，加湿器便能产生云雾缭绕的效果。
那么，水到底是怎样就变成云雾的呢？下面就给大家解密一下！现在所用的加湿器，大部分是利用超声波的高频振荡（振荡频率高达1.7MHz 或2.4MHz），可以将水雾化为1微米到5微米的超微粒子。
超声波加湿器，具有在室内降温、保湿等功能，这项目技术的关键，是利用超声波击打出水雾，其中能产生超声波震动的核心元件就是雾化片。
▲雾化片雾化片产生的高频振荡，可以将液态水分子结构打散而产生自然飘逸的水雾。
超声波的雾化方式与加热雾化方式比较，能源节省90%。
▲ 加湿器PCB超声波雾化片可分成两种，一种是陶瓷雾化片，另一种是微孔雾化片。
陶瓷雾化片和微孔雾化片结构构造不一样，陶瓷雾化片是由压电陶瓷片制成，具有压电效应。
▲陶瓷雾化片陶瓷雾化片是把雾化片放在离水面三毫米的地方，利用高频振动把水瞬间分解成细小的水珠状，再由喷嘴喷出来，利用超声原理将水变成微小的水珠状，从而产生雾气喷出。
陶瓷雾化片需要较大的电压来带动，常规是都是24V~48V电压，所以比微孔雾化片的功率要大。
而微孔雾化片是由钢片穿孔而成，微孔雾化片是通过中间细微孔，由海绵吸棒把水吸上来，由雾化片中间细孔喷出。
▲微孔雾化片小型加湿器里面用到最多的是微孔雾化片，功率是比较小的。
雾化片的常用尺寸有13.8mm、16mm、20mm，最大的有25mm。
雾化片的频率有108kHz、110kHz、150kHz、160kHz、1700kHz。
接下来，分享几个雾化片驱动的几个电路，供大家参考。
分立元件驱动方式该超声波加湿器电路由电源电路、振荡器电路和水位控制电路组成。
交流220V电压经变压器降压，然后经过桥式整流滤波电路，为水位控制电路和振荡器提供工作电压。
在水位检测电极检测到有水时，整流后的直流电压经两个水位电极之间水的电阻，为V1的集电极提供工作电压，使V1导通，V1导通后V2也导通，为振荡器提供偏置电压。
超声波雾化电路
超声波雾化电路
超声波雾化电路是一种利用超声波的振荡产生雾化效果的电路。
一般的超声波雾化电路由以下主要部分组成：
1. 超声波发生器：产生高频振荡信号的电路，在此应用中其频率通常在1MHz以上。
2. 驱动电路：将发生器产生的信号放大和稳定后，通过适当的驱动方式，将信号传输到下一级。
3. 驱动器和放大器：将低电平的高频信号转化为高电平的高频信号，以驱动超声波雾化器。
4. 超声波雾化器：将高频信号转化为机械振荡，进而将液体转化为雾化颗粒。
5. 控制电路：负责调节超声波发生器的频率和幅度，从而控制雾化的效果。
6. 电源供电：为电路提供所需的电能。
超声波雾化电路的工作原理是使用超声波的高频振荡作用在液体上，产生机械振荡，使液体分散成微小颗粒，从而形成雾化效果。
该电路常用于雾化器、喷雾器等场合，如医疗器械、空气清洁器、香薰机等。
超声雾化器的电路原理及故障检修
