同轴度调校(百分表法)资料
百分表校准方法
百分表校准⽅法百分表准⽅法⼀：校准项⽬：（顺时针上⾏，逆时针下⾏）1）测量⼒；2）重复性；3）测杆径向受⼒对⽰值的影响；4）⽰值误差；⼆：校准记录：1）测量⼒⽤分度值不⼤于0.1N 的测⼒仪在百分表⼯作⾏程上进⾏始、中、末3个位置检测，正向完成后继续使指2）重复性，将百分表轴线垂直于⼯作台，在⼯作⾏程中始、中、末提升5次，5次中最⼤读数与最⼩读数之差即3）测杆径向受⼒对⽰值的影响，在测头与⼯作台之间放⼀个半径10mm 半圆侧块，调整百分表起始位置与侧块圆柱⾯最⾼位置接触，沿侧块母线垂直⽅向分别在百分表前、后、左、右4个位置移动侧块各两次，测量的最⼤4）⽰值误差是百分表在正反⾏程的⽅向上每隔10个分度进⾏检测检定仪移动的规范分度，在百分表上读取各相应的误差值，直到终点后继续压缩测杆使指针转过10个分度；回到零位，接着反向检测，中途不得改变测杆⽅向，百分表不做任何调整，，确定反⾏程误差的正负号与正⾏程的相同；百分表⼯作⾏程⽰值误差是有正⾏程内各受检点误差中的最⼤值与最⼩值之差来确定；任意1mm 的⽰值误差是根据百分表0-1、1-2、2-3…mm 各段正形成范围内所得误差中的最⼤值与最⼩值之差确定；（正向范围内⼀排中最⼤减最⼩的）任意0.1mm 范围⽰值误差是以正⾏程内任意相邻两个点误差之差求得；回程误差是在⽰值误差检测完成后，取正、反⾏程同⼀点误差之差的最⼤值即是回程误差；13 2 10三：校准结果表达：1）百分表最⼤的测量⼒为0.95N ；测量⼒变化0.35N ；测量⼒落差0.2N ；2）百分表重复性为5µm ；3）百分表测杆径向受⼒对⽰值的影响为5µm ；4）全程⽰值误差 13µm ，（正形程测量值最⼤与最⼩之差即是）；任意1mm 的⽰值误差 13µm ，（正形成范围内所得误差中的最⼤值与最⼩值之差确定）；任意0.1mm 范围⽰值误差 14µm ，（以正⾏程内任意相邻两个点误差之差求得）；回程误差 12µm ，（取正、反⾏程同⼀点误差之差的最⼤值即是回程误差）；。
百分表的调修一
尖嘴镊子
502粘接剂
5.百分表示值变化的调修
【修理方法2】锡焊是修理指针与针套松动或脱落最常用的 方法（调修关键词：锡焊）。 【步骤1】焊接前应将指针与针套的配合面用细什锦锉锉光， 如图所示将指针装在针套上。焊接时，将指针1和针套2放 在铜片3上，在指针与针套配合面的周围涂上少许氯化锌焊 剂，并放一点焊锡。 【步骤2】然后用酒精灯加热铜片，待锡溶化后，便沿配合 面流动，将指针焊牢在指针套上。
2.百分表测量杆的调修
测杆弯曲的修理
2.百分表测量杆的调修
【调修方法】测杆与导孔槽间及齿廓各配合面上有污物、锈 蚀或毛刺。可造成百分表测杆移动不灵活，有卡住现象。指 针产生的跳动室友规律的。若长指针每转一圈跳动一次，毛 刺或锈蚀应出现在中心齿轮Z2、Z3、Z4上。修理时，用放大镜 观察各齿面，用小三角玛瑙油石打磨齿面的锈蚀或毛刺。 （调修关键词：打磨）
5.百分表示值变化的调修
Z3
Z2
垫铁
齿轮与配合松动修理
5.百分表示值变化的调修
502粘接剂
焊锡
5.百分表示值变化的调修
修理上下套筒与表体配合松动： 【方法1】百分表的套筒是与表体压配在一起的，对于钢套筒， 松动不严重时，可用尖冲头在表体与套筒的配合孔的四周缩孔， 将套筒挤紧，如图所示。缩孔前应将百分表圆座板拆下来，只留 下测杆、导杆和弹簧，然后调整套筒的位置，使测杆能在导孔中 灵活移动时，将表体夹持在虎钳上缩孔。缩孔时应不断检查测杆 在导孔中的灵活性（调修关键词：缩孔）。
套；7-垫铁。
4.表圈转动不平稳的调修
【常见故障】表圈转动不平稳。 【故障原因】表圈松动，表体环形槽上有毛刺。 【调修方法】如图所示，表圈松动时，可用尖嘴钳将片状销子 适当调弯一点，以增大对表圈的压力，也可松开圆座板螺钉， 将片状销子推出一点即可（调修关键词：调整片状销子）。表 圈转动有阻滞现象，是因为表体环形槽上有毛刺，可用什锦锉 或油石打磨掉毛刺（调修关键词：打磨毛刺）。5.百分表示值变化的调修
关于径向同轴度
关于百分表测量同轴度的分析：
1、为什么测量径向会选用双轴转？
如图，假设有加工误差（AB），O1、O2两个轴剖面，用百分表将磁铁端固定在O1端，百分表端固定在O2端，首先用方法1测量同轴度即双轴转的方法：
1、将O1轴转动90度，同时将O2轴也同方向转动90度，读
数A,依次再同时转动90度，读数B，同理读数C、D.
2、根据此数据，做出调整。
3、调整完毕。
4、假设调整数据四个角度均一样，此时两个轴的中心就是在
一条直线上的。
用方法二调整同轴度，及单轴转动：
1、将01轴转动90度，读数A1，同理读数B1、C1、D1.
2、根据此做出调整
3、调整完毕。
4、假设四个数据均为零，而此时的同轴度并不是同轴。
如图
所示
其实这种调法只是表面的同轴，而非真正同轴。
结论：如果没有加工误差，两种调法是一样的，均能到
达同轴效果，但是如果有加工误差，双轴转动是可以避
免加工误差的。
2、测同轴度如果无法双轴转，而只能单轴转时，必须转动磁铁那一侧。
（1）分析：首先百分表是通过测量相对位置变化来进行读数，及如图所示，是通过对于AC与BD的变化来进行读数的，即AC与BD的差值，假设两轴端面平行，选取CD为空间选取的基准面，转动O2侧，首先AC不变，而转动时O2B为圆的半径不变（假设没有加工误差，），O2D 也不变（因为O2圆心的位置不变，空间选取的位置CD 不变，所以O2D也不变），即：AC-BD=AC-O2D-O2B,所以测出的数据是始终不变。
（2）结论：调同轴度单轴转动百分表一侧为错误方法，转动百分表侧其实测量的为百分表端轴的加工误差（或者说还有轴端轴承的晃动间隙）而转动磁铁侧为正确方法。
联轴器两轴同轴度修正
如 ； 下 垂 量 ０．０３ｍｍ， 而 底 部 的 百 分 表 读 数 为 － ０．２２ｍｍ， 消 除 下 垂量的影响， 底部经修正后的读数应为 － ０．１９ｍｍ。
３） 当 水 平 面 内 两 侧 读 数 都 不 是 零 时 ， 为 方 便 起 见 ， 通 常 采 用在两侧读数中分别加上一个相等的数（ 正数或负数） ， 使其中 一 侧 变 为 零 。这 种 数 学 变 换 对 实 际 偏 差 没 有 影 响 。运 用 这 种 方 法应该注意的是： 支脚螺栓孔和螺栓之间的间隙要满足在水平 方向上的调整量。
Ａｂｓ ｔｒａｃｔ： Ｄａｍｐｅｒｓ ａｒｅ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ａｅｒｉａｌ ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ ｔｏ ｒｅｄｕｃｅ ｔｈｅ ｓｅｖｅｒｉｔｙ ｏｆ ａｅｏｌｉａｎ ｖｉｂｒａｔｉｏｎ ａｎｄ ｔｈｅ ａｃｃｏｍｐａｎｙｉｎｇ ｆａｔｉｇｕｅ ｄａｍ－ ａｇｅ ｔｏ ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ． Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｏｆ ａｅｏｌｉａｎ ｖｉｂｒａｔｉｏｎ， ｉｔ ｄｅｓｃｒｉｂｅｓ ｍｅｔｈｏｄｓ ａｂｏｕｔ ｍａｋｉｎｇ ｃｅｒｔａｉｎ ｔｈｅ ｎｕｍｂｅｒ ｏｆ ｔｈｅ ｄａｍｐｅｒ ａｎｄ ｔｈｅ ｂｅｓｔ ｆｉｘｉｎｇ ｓｅａｔ ｏｆ ｄａｍｐｅｒｓ ｆｏｒ ａｎｔｉ－ ｖｉｂｒａｔｉｏｎ ｃｏｎｓｕｌｔ． Ｋｅｙ ｗｏｒｄｓ ： Ｔｒａｎｓｍｉｓｓｉｏｎ ｌｉｎｅ； Ａｅｏｌｉａｎ ｖｉｂｒａｔｉｏｎ； Ｄａｍｐｅｒ
３ 单表修正同轴度数据测量
求高的机器。 ２．２．１ 外圆、端面双表修正
如 图 １（ ｂ） 所 示 ， 用 两 个 百 分 表 分 别 测 量 联 轴 器 轮 毂 的 外 圆和端面上的数值。通过对测得的数值进行计算分析， 确定两
化工设备安装第五章找同轴度(new)
解:(1)竖直平面
同心度误差:
eB1 a1
1 R1
199.6
(0.34
0.24)
199.6
2
200.4
0.5(偏低)
eB2
a2
2 R2
199.9 (0.14 0.24) 199.9 200.1 0(无误差) 2
倾斜度误差:
tanB
eB2 eB1 L
BT =
DA L
500 (1.4) 1000
0.70
支承处调整量 : C1T 1.2(前移)
C2T 2.6(前移)
(3)总端面加工量B BB2 BT2 0.252 0.72 0.743
tan 0.25 0.357; 19 39 '
0.7
后 A 汽缸
轴
s22 0.14 cB
sB
s12 0.30
轴 s31 0.10 cT
sT
s32 0.32
s14 s42 0.40 0.18 0.22mm 轴向位移量sT s42 s31 0.18 0.10 s14 s32 0.40 0.32 0.08mm开中朝后
按调整量的大小与方向分别将找正孔左右端向前或向后移动一 个距离，并使找正孔端面与基准孔端面贴合。 同轴度的技术标准：按技术图纸或施工及验收规范来确定同轴度 的允差范围，调整时必须使找正的同轴度误差在规定的允差范围 内。
• 例5-1以机身滑道为基准，按钢丝找正汽缸的轴线位置， 若有关尺寸与实测结果如图5-29所示，试计算汽缸的同 轴度的误差，汽缸端面的加工量和汽缸位置调整量。

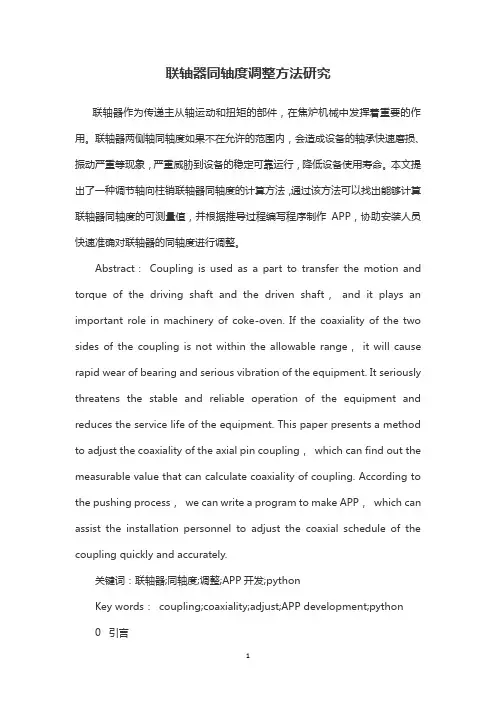

联轴器同轴度调整方法研究
联轴器同轴度调整方法研究联轴器作为传递主从轴运动和扭矩的部件，在焦炉机械中发挥着重要的作用。
联轴器两侧轴同轴度如果不在允许的范围内，会造成设备的轴承快速磨损、振动严重等现象，严重威胁到设备的稳定可靠运行，降低设备使用寿命。
本文提出了一种调节轴向柱销联轴器同轴度的计算方法，通过该方法可以找出能够计算联轴器同轴度的可测量值，并根据推导过程编写程序制作APP，协助安装人员快速准确对联轴器的同轴度进行调整。
Abstract：Coupling is used as a part to transfer the motion and torque of the driving shaft and the driven shaft，and it plays an important role in machinery of coke-oven. If the coaxiality of the two sides of the coupling is not within the allowable range，it will cause rapid wear of bearing and serious vibration of the equipment. It seriously threatens the stable and reliable operation of the equipment and reduces the service life of the equipment. This paper presents a method to adjust the coaxiality of the axial pin coupling，which can find out the measurable value that can calculate coaxiality of coupling. According to the pushing process，we can write a program to make APP，which can assist the installation personnel to adjust the coaxial schedule of the coupling quickly and accurately.关键词：联轴器;同轴度;调整;APP开发;pythonKey words：coupling;coaxiality;adjust;APP development;python0 引言联轴器安装过程中，联轴器两端同轴度调节主要根据百分表的测量值，靠人工进行调节，安装的精度及调试时间与操作工人的安装经验有很大关系。
百分表找正课件
图2 角尺和塞尺的测量方法测量
方法
第五页，本课件共有11页
（3）百分表测量法把专用的夹具（对轮卡）或磁力表座 装在作基准的（常是装在主机转轴上的）半联轴器上，用百 分表测量联轴器的径向间隙和轴向间隙的偏差值。此方法使
联轴器找正的测量精度大大提高，常用的百分表测量方法有四 种。
关于百分表找正
第一页，本课件共有11页
1．联轴器找正时两轴偏移情况的分析 机器安装时，联轴器在轴向和径向会出现偏差或倾斜，可能出
现四种情况，如图1所示。 图1联轴器找正时可能遇到的四种情况
第二页，本课件共有11页
根据图1所示对主动轴和从动轴相对位置的分析见 表1。
表1联轴器偏移的分析
第三页，本课件共有11页
A双表测量法(又称一点测量法) : 用两块百分表分别测量联轴器外圆和端面同一方向上的偏差 值,故又称一点测量法,即在测量某个方位上的径向读数的同时, 测量出同一方位上的轴向读数.具体做法是:先用角尺对吊装 就位准备调整的机器上的联轴器做初步测量与调整。然后 在作基准的主机侧半联轴器上装上专用夹具及百分表，使 百分表的触头指向原动机侧半联轴器的外圆及端面，如图 所示。
到零位时，必须与原零位读数一致，否则需找出原因并排除之。常见的原 因是轴窜动或地脚螺栓松动，测量的读数必须符合下列条件才属正确，即 ：
a1+a3=a2+a4；s1+s3=s2+s4
通过对测量数值的分析计算，确定两轴在空间的相对位置，然后按计算结 果进行调整。 这种方法应用比较广泛，可满足一般机器的安装精度要求。主要缺点是对 有轴向窜动的联轴器，在盘车时其端面的轴向度数会产生误差。因此，这 种测量方法适用于由滚动轴承支撑的转轴，轴向窜动比较小的中，小型机 器。
同轴度调校(百分表法)资料
2010年XXXX公司技能竞赛评分表姓名：考号：时间:20min裁判员年月日2010年XXXX公司技能竞赛评分表姓名：考号：时间:20min找正前的准鲁工作：(1)、工机具、材料：扳手、铜锤、量具、各种调整垫片计算用工具等。
(2)、检查百分表的灵敏度、准确度、无卡涩现象．测头是否松动．表盘面刻度清晰，表针无松动现象。
(3)、表架连接牢固无松动，百分表固定紧固适度。
不可过紧或过松．以免影响测量精度。
，(4)、检查地脚螺栓及地脚接触情况，干净、无杂物。
(5)、条件允许的情况下，最好撤下原全部调整垫片以使调整工作顺利及保证垫片数量。
(6)、生产备用泵在找正前联系生产岗位人员切断电源。
关闭全部连接阀门，保证人员、设备安全。
三、找正工作注意事项：(1)、找正时，两轴不可刚性连接，以保证找正时的准确度。
(2)、注意保持(留)好两轴端距，防止热油泵热膨胀过大或轴窜量过大，一般约3-6ram。
(3)、找正所用调整垫片不应有硬性折皱、卷边、毛刺等。
(4)、找正时(前)，尽可能使A2=A4；S2=S4，以使找正工作顺利，同时拧紧地脚，保证测量精度。
(5)、找正时两轴应同时进行0。
、90。
、180。
、270o、360。
旋转．(0o 与360。
的读数必须一致．否则必须找出原因并设法排除)(6)、注意旋转方向，备用机泵应尽可能按工作方向旋转。
避免机械密封断面磨合情况被破坏。
(7)、保证百分表的测头与被测面保持垂直，径向表的表杆中心线应与被测圆弧面直径同心．以保证测量精度。
(8)、找正进行调整时，应注意百分表的方位．避免百分表被卡坏、顶坏。
]。
0t_(9)、不得用铁锤直接敲打设I备，爱护设备，保证施工现场安I全．避免野蛮施工。
_卜o．I(10)、对于热油泵、高温机组，在冷态对中找正时．应考虑到机泵的热膨胀或按找正曲线的要求进行找正。
(也可先进行预热后再进行找正)(11)、D的计算直径应取整数。
L1、lJ2的长度尺寸应取十进位整数。
百分表测泵同轴度-(3)
用百分表校正离心泵同轴度一、准备工作1．穿戴好劳保用品。
2．工具、用具、材料准备：0~10mm百分表2块，百分表架2套，150mm钢板尺1把，塞尺1把，1000mm加力杠1根，1500mm 撬杠1根，0.88kg手锤1把，26件套筒扳手1套，块规1套，φ40mm×250mm铜棒1根，200mm螺丝刀1把，3m钢卷尺1个，100mm×100mm×0.1mm 、100mm×100mm×0.5mm 、100mm×100mm×1mm 铁皮垫片各4张，100mm×100mm×0.1mm 、100mm×100mm×0.5mm 、100mm×100mm×1mm 铜皮垫片各4张，70＃汽油4kg，石笔2支，记录纸2张，记录笔1支，棉纱布若干。
二、操作步骤1．初步校正机泵联轴器同心度（1）将泵基础和底座清理干净，用汽油和棉纱将联轴器外圆及端面清洗干净，安放好泵，穿上泵底座螺栓。
（2）用块规调整机泵联轴器端面间隙，使两个联轴器的端面间隙达到4~6mm，如图2.1（a）所示。
测量时，要拨动两联轴器，以防出现假间隙。
（3）使用钢板尺和塞尺初步检查上下、左右联轴器的径向偏差，用塞尺和块规初步检查上下、左右联轴器的轴向偏差。
靠加减垫片调整上下偏差，用撬杠调整左右偏差，初步找好联轴器同心度，如图2.1（b）、（c）所示。
2．紧固机泵底座螺栓（1）紧固泵底座螺栓，用两个联轴器螺栓对称连接好机泵联轴器，用于盘车。
（2）以泵作为校正的基准，电动机作为调整的对象。
3．架设百分表。
（1）用石笔在电动机联轴器上顺着泵的旋转方向均匀标出A(0°)、B（90°）、C（180°）、D（270°）四个对称的测量点，如图2.2所示。
（2）检查百分表，保证百分表动作灵活，无卡滞现象，表针不松动。
百分表法测量校正离心泵同轴度口述稿
百分表法测量校正离心泵同轴度口述稿入场：各位评委老师好！我叫xxx，我的考号是xxx,接下来我要进行的是《百分表测量校正离心泵同轴度》操作，请问是否可以开始？评委老师：“开始”准备工作：1、首先，穿戴好劳保用品，做到领口紧、袖口紧、下摆紧。
2、选择工具用具：检修标志牌、梅花扳手一套、计算器1个，联轴器螺丝、联轴器专用扳手1把，擦布、记录纸笔、石笔、紫铜棒1根、锯条、撬杠、标准块（塞尺）、百分表2块、磁性表座1套、钢板尺1把，大锤1把，垫片若干，工具选择完毕。
3、检查：1、检查确认百分表大针灵活好用，表盘转动灵活（使用手指轻轻按压百分表触头观察，也可提上部提扣）2、检查确认百分表小针落零，3、检查确认磁力座吸合正常，开关灵活、检查确认联接杆灵活正常。
4、划线：操作要点：摆放{检修标志牌}，使用{擦布}擦拭机泵及联轴器，取{钢板尺}在联轴器上使用{石笔}划线划出0°、90°、180°、270°（即：将联轴器分为4等份）。
5、初步校正操作要点：使用{标准块/塞尺}在0°、90°、180°、270°分别测量，使用{撬杠/紫铜棒/大锤}配合，初步调整联轴器轴向间隙，操作注意事项：联轴器轴向间隙为4-6mm。
6、紧固螺丝操作要点：使用{梅花扳手}1、取两道{联轴器螺丝}，紧固联轴器螺丝。
（对角穿两道）2、紧固电动机地脚螺丝（四道、四角对称紧固）7、安装百分表①、安装{磁力表座}，确认打开磁力开关，表架吸合（应安装在泵的一侧，并与前面画好的0°线平行）。
②、安装轴向百分表表架，装表侧手柄倾斜45°，尾端在立杆的下1/3处，紧固。
③、安装径向百分表表架，尾端在立杆的上1/3处，紧固，装表侧与径向对轮水平④、取{百分表}，用{擦布}擦拭百分表，检查确认百分表测杆灵活、表盘转动灵活、小针归零。
⑤、安装轴向百分表（安装百分表时，手不要摸表盘），百分表下压量1-3mm,为了便于计算，一般我们都选择2mm，百分表要与泵轴平行，垂直度不超过15°。
百分表对中方法及控制
百分表对中方法及控制百分表对中方法及控制百分表对中方法及其控制百分表法是旋转机械对中最常用的对中手段 , 但存在表架固定不牢、表针卡涩、量程设置不当、表架挠度偏差等各种误差因素，它们对百分表的测量读数精度将产生严重影响。
本文就力图通过百分表对中的各种误差因素的分析与控制阐述，以助于提高大型风机、机泵等旋转机械对中精度和安装质量。
1 旋转机械对中的意义和测量方法旋转机械对中就是把要联接的两台或多台设备的主轴位置，调整到能保证设备轴系在正常运行工况下的两轴轴线处于同轴状态的工艺过程。
对中偏差是旋转机械最常见的问题之一。
根据相关工业统计表明，超过 50%的设备损坏可以归结到对中偏差和对中错误 [1] 。
因过大对中偏差引起上述的主轴密封、轴承、联轴器以及主轴损坏后的更换费用、额外能耗费用和停产损失对任何单位和企业、甚至公共环境都是不可忽视的。
对中偏差通常分同心度偏差、角向度偏差以及它们的组合偏差。
为了便于工程测量和设备调整，对中组合偏差一般分解成垂直和水平两个方向上的同心度偏差和角向度偏差两个分量，即水平同心度偏差、垂直同心度偏差、水平角向度偏差及垂直角向度偏差。
对中方法以及对中质量是和科技发展紧密相关的。
先后有直尺塞尺对中法、百分表对中法、激光对中等方法。
总体上讲，上述任何一种对中方法均可达到足够的精度，可以达到 0.001～0.01mm ，主要取决于仪器精密度和对中操作人员的技能水平。
现在，普遍采用的对中方法有百分表对中法和激光对中仪法。
激光对中仪完全是基于百分表对中的理论，结合采用先进精确的光学、电子技术，把百分表对中法中容易出现的各种误差因素降到最低限度，大大消除了百分表对中法的测量器具产生的误差。
同时自动完成大量的计算工作，使对中操作简单、既快又准，但该类设备价格昂贵，以及电子仪控元件一些固有的误差，一定程度上限制了它的推广。
所以，目前在工程上大量采用的还是百分表对中法。
笔者主要以百分表对中法为对象，分析其主要的误差因素及控制方法。
同轴度的测量与调整
弹性柱销联轴器
联轴器外形最大直径 两轴心径向位移（mm) （mm） 90～160
195～250 0.05 两轴线倾斜度 端面间隙（mm) 2 ～3 2.5～4
280～320
360～410
3～5
0.08 0.2/1000 4 ～6
480
540 0.1
5～7
6 ～8
630
蛇形弹簧联轴器
联轴器外形最大直 两轴心径向位移（mm) 两轴线倾斜度 端面间隙（mm) 径 （mm）
具体可以上图参考。
三 、三表法测同轴度
三表法是用于当轴承为滑动轴承时，为了消除轴本身在转 动过程中的窜动而产生的大偏差，故在轴向位置上的相对 180度上用个表来打其轴向值。读数则为两表在同一位置 读数和的一半。如：1表为：a`1、a`2、a`3、a`4； 2表为：a``1、a``2、a``3、a``4 最后轴向读数则为： a1=(a`1+a``1)/2、 a2=(a`2+a``2)/2 、 a3=(a`3+a``3)/2 、 a1=(a`4+a``4)/2 最后其调整量的求法与前相同。
同轴度测量时的一个重要的有效原则 :即水平方向示 值之和应与垂直方向示值之和相等，误差为0.02mm之内。 即： (a1+a3) - (a2+a4) ≤0.02;
(b1+b3) (b2+b4) ≤0.02;
同轴度找正的方法
一、轴-径向双表组合测量与校准方法 轴-径向双表组合测量法的原理是基于两轴 间的角度位移误差与径向偏移误差的测量。测 量时，用百分表架将两个百分表安装在基准轴 （S）上，以用于测量调整轴（M）的同轴度误 差（如图4所示），其中，径向百分表的测量杆 指向半联轴器（或轴）的外圆表面并垂直于轴 线，用于测量调整轴的径向位移误差值；轴向 百分表的测量杆垂直于半联轴器（或轴）的端 面（平行于轴线），用于测量调整轴的角度位 移误差值。测量时，分别在四个测量位置（0°、 90°、180°、360°）进行测量。
联轴节同轴度检查及调整方法
联轴节同轴度检查及调整方法
一、联轴节同轴度检查方法：
1、联轴节由两半组成，一半安装在电机上，另一半则安装在泵上；我司克令吊
联轴节同轴度要求是0.08mm；
2、打开联轴节的罩子，检查联轴节上的锁紧螺钉是否锁紧；
3、将百分表座安装在联轴节的一半上，指针部分顶在联轴节的另一半上，并将
表的读数调零；如下图所示
4、固定百分表座的联轴节不动，转动另一半联轴节，记下联轴节上下、左右读
数；
二、联轴节同轴度调整方法：
1、准备不同厚度的铜垫片，厚度有0.1/0.3/0.5/0.05mm；
2、松开泵支撑与通用底座的安装螺栓，取下定位销；
3、根据测量同轴度的数据进行调整，待同轴度调整到要求（0.08mm）范围之
内后，收紧泵支撑与通用底座的安装螺栓；
4、重新打定位销，定位销的位置不能与原来位置重合；
三、在联轴节同轴度的调整完成后，在联轴节上加润滑脂，并将联轴节罩子安装好；注意保护好联轴节密封条不要损坏；。
同轴度误差、径向圆跳动误差和端面圆跳动误差的测量概要
(3)连接百分表与表架，调节百分表，使测头与工件被测外 表面接触，并有1～2圈的压缩量。
(4)缓慢而均匀地转动工件一周，并观察百分表指针的波动， 取最大读数与最小读数的差值之半，作为该截面的同轴度 误差。
(5)转动被测零件，按上述方法测量若干个截面（根据被测 零件的具体长度），取各截面测得的读数差之半中的最大 值（绝对值）作为该零件的同轴度误差。
(3)缓慢而均匀地转动工件一周，记录百分表的最大读数与 最小读数。
(4)按上述方法，取不同横截面(根据被测部位的轴向长度 而定)，记录百分表的最大读数与最小读数。
(5)完成检测报告，整理实验器具。
测量端面圆跳动误差
1. 测量器具准备
百分表及表架、V形块、被测件、全棉布数块、 顶尖、防锈油等。
(6)完成检测报告，整理实验器具。
测量径向圆跳动误差
1. 测量器具准备
百分表及表架、偏摆仪、被测件、全棉布数块、 防锈油等。
2. 测量步骤
(1)将测量器具和被测件擦干净，然而把被测零件支承在偏 摆仪上，如图所示。
(2)连接百分表与表架，调节百分表，使测头与工件外表面 接触并保持垂直，并有1～2圈的压缩量。
2. 测量步骤
(1)将被测零件放在Ｖ形架上，基准轴线由Ｖ形架模拟，并 在轴向固定如图所示。
(2)将百分表安装在万能表架上，缓慢移动表架，使百分表 的测量头与被测端面接触，并有1～2圈的压缩量。
(3)缓慢而均匀地转动工件一周，并观察百分表指针的波动， 取最大读数与最小读数的差值，作为该直径处的端面圆跳 动误差。
(4)按上述方法，在被测端面不同直径处测量(根据被测端 面的大小而定)，取测量端面不同直径上测得的跳动量中 的最大值，作为该零件的端面圆跳动量。
同轴度的测量及调整解读
同轴度的测量误差分析
用百分表测量，是将百分表固定在一个基 准轴上，百分表测量杆指在调整轴的表面上， 然后仅旋转基准轴而不旋转调整轴，由此根据 表上读数进行调整。其实，这种测量已经包含 了轴的跳动量，即端面跳动影响了轴在垂直与 水平方向的角度位移误差，径向跳动影响了轴 在垂直与水平方向的径向位移误差。解决的方 法是在测量时同步旋转两轴，始终在调整轴的 同一点处测量。但现场在检查测量同轴度时， 常有主体机件的半联轴节转动困难，通常只转 动另一半联轴节。所以，在此情况下就会存在 以上说的测量误差
百分表测量装置有误差，影响了同轴度的测量值 如 下图所示，M1为基准轴，M2为调整轴，两轴间有一垂直方 向的径向偏移量度e（同轴度误差常是任意方向的，本例 是同轴度误差的一种特殊情况），当两轴同步旋转时，百 分表上即可得到读数。为了比较调整轴相对于基准轴的高 低，将测量杆压入时的示值规定为负，反之为正。
（4）根据轴向百分表的示值(-0.12mm)，以C点为起点，在PC 的延长线上作出D点，使CD=-0.12mm(正值向上，负值向下)。 然后再过D点向右作一条平行于基准轴线且其值等于调整轴半 联轴器端面测量处的直径（约等于联轴器直径）的直线DE，使 DE=100mm。这样，C、D、E三点构成了一个三角形△CDE， ∠CED反映了半联轴器（或调整轴）端面相对于垂直方向的倾 斜程度，由于轴线与半联轴器（或调整轴）端面垂直，故调整 轴的实际倾斜角度也等于∠CED，因此，CE表示了调整轴轴线 在径向位移的基础上相对基准轴线角度位移后所在的位置； （5）连接CE，即得调整轴的实际位置；
同轴度调整的原因
在机械工程中，常常涉及到联轴器的安装。联轴 节是联接轴与轴或轴与回转部件为一体，在传递运动 和动力过程中一起回转而不脱开的装置。联轴节可以 补偿两轴的相对位移，直到缓冲、减振和安全防护的 作用。当同轴度误差超差后，轴的位置不正将造成轴 承上受有附加力，从而严重地降低轴承的使用寿命， 并加快轴承密封件的磨损，导致设备的泄漏现象出现。 除此，同轴度超差还会造成机器振动，机器噪音增加， 能量消耗增加，零件疲劳破坏等一系列不良影响。
百分表内校指导书
百分表内校指导书
一、量仪名称:百分表（柱心表和杠杆表）
二、检查规:
块规1.060mm和1.300mm
三、容许公差:±0.01mm
四、校验周期:6个月
五、校验方法：
1、选择一个水平平整的基准面，把百分表的针头与基准面紧密接触，然后将大
指针调至零位；
2、准备好块规1.060mm和1.300mm；
3、根据此量具的操作指导书，用块规1.060mm和1.300mm测量，观察表上的读
数和回程读数；
4、如果每次测量的数值均位于检查规的容许公差范围内，说明校验合格，可以
就此结束校验工作，记录校验数据和结果；
5、如果测量出的数值超出容许公差，返回第1步骤，重新再测量一次；
6、如果连续重复两次校验仍不合格，仪校员需通知品质部主管确认后，送外校
验并复查确认在前一个校验周期内所检查的产品是否合格。
7、图例
(校验示意图)。
同轴度的测量与校准
制作垫片进行调整。 !" 为!" #$ %% & ， 以上操作仅是两轴在垂直平面内的同轴度校准， 而水平面内的同轴度校准， 则可以通过调整底座进行 校准， 其方法如下： ! 将安装螺栓拧紧； 并均设置为!； " 将两百分表转至测量点#点位置， 并设置两表以将 # 将百分表调至测量点’点位置， 两表的示值调为其各自的半值； 用塑料锤轻敲底座以进行微调 $ 拧松安装螺栓， （ 有些装置采用调节螺钉 ） ， 使两表示值均回 ! 值为止， 再拧紧螺栓。
/
结
论
相对于轴向、 径向双表组合法来说， 双径向表组合 测量法的优点为： 同轴度误差的评估变得较为简单， 特 别在两个 “ 半联轴器 ” 分离较远时， 本方法更为精确； 易 于以图形来显现出调整轴轴线的位置， 画图更为简单； 测量过程不会象轴 2 径向双表法那样易受两个轴的轴 向窜动的影响。 但它们的缺点是： 两根轴必须同时转 动， 在两个 “ 半联轴器 ” 间距离很小时， 精度稍差。 # 3 编辑 作者单位： 苏州工业园区职业技术学院 邮政编码： 江苏・,(.!,( 收稿日期： ,!!.年,月
77777777777777777777777777777777777777777777777777777
面的， 从改进结构和减小铁耗等方面提出了一些抑制 磁力轴承温升的措施， 以利于磁力轴承—转子系统能 够长期稳定地工作。 1 版社， 0**$ 陈立群 : 沈允文 : 虞烈’ 推力盘发热对电磁轴承 + 转子系统静 态精度的影响 6 ; 8 ’ 机械科学与技术， ： 0**$ ， 0* （ 1） %3% < %3.
检
测
同轴度的测量与校准
"
摘
徐 兵
要 ! 通过对同轴度测量中的误差分析， 介绍了运用轴向、 径向双表组合测量法与双径向表组合测量法进行同轴 测量
百分表对中讲义
百分表对中讲义百分表法是旋转机械对中（找正）最常用的对中手段。
旋转机械对中就是把要联接的两台或多台设备的主轴位置，调整到能保证设备轴系在正常运行工况下两轴轴线处于同轴状态的工艺过程，百分对中的测量方法有三种：1、单表法：单表法是通过百分表架（磁性表座）固定于其中一端半联轴器（A）上，调整伸缩杆的长度，是表杆头触到另一端半联轴器（B）的外圆上，叫A打B：记A B。
在两个半联轴器的轮毂外圆上各做相隔90º的四等分标志点：a1、a2、a3、a4与b1、b2、b3、b4。
先在“A”联轴器上架设百分表，使百分表的触头接触在“B”联轴器的外圆面上b1点处，然后将表盘对到“0”位，按轴运转方向同时盘“A”联轴器，与“B”联轴器分别测得b1、b2、b3、b4的读数（其中b1=0），为了准确可靠可复测几次。
同样可将表架在“B”联轴器上，表打到“A”上，同时盘动“B”,“A”联轴器测得a1、a2、a3、a4的读数（其中a1=0）。
遵守数据有效性判则：a1+a3=a2+a4，b1+b3=b2+b4。
数据有效性判则：数据要“圆”。
当我们取在0º时表的读数为零，盘表一周回到0º位置时，表的读数也要回零。
否则，我们称数据不“圆”，为无效数据，要查找原因。
造成数据不圆的原因：A、百分表不准（先检查是否回零）；B、表架没拧紧（用手指轻敲表架，看表针是否转动）；C、磁力表座的磁力不够，未吸牢；D、联轴节的外圆不圆，盘车时，两联轴节没有转动相同的角度（确保转动相同的角度）。
附：关于径向偏差的测量。
为什么两转子径向的实际偏差值等于表值的一半？（即为什么实际偏差值是表值的一半？）假设A、B两转子的高低差为h，联轴节的外圆半径为R，当我们以A转子的轴心为基准，可测得B转子联轴节的最高点的实际高度为：L1=R-h……①；当我们以A转子的轴心为基准，可测得B转子联轴节的最低点与A转子轴心的高度差为：L2=R+h……②；由②-①得：L2 - L1=2h h=( L2 - L1)/2当在顶点位置时把表调为零，即L1=0，得h= L2 /2。
