湖南施工图审查流程
2020.1.10湖南省建设工程施工图审查管理办法
2020.1.10湖南省建设工程施工图审查管理办法湖南省建设工程施工图审查管理办法第一章总则第一条为提高工程勘察设计质量，加强对建设工程质量安全监督管理，根据《中华人民共和国建筑法》、《中华人民共和国消防法》、《建设工程质量管理条例》、《建设工程勘察设计管理条例》、《湖南省建设工程质量和安全生产管理条例》、《湖南省民用建筑节能条例》、《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（住房城乡建设部令第13号，2018年住房城乡建设部令第46号修订）、《湖南省人民政府办公厅关于推进房屋建筑和市政基础设施工程施工图审查制度改革的意见》（湘政办发〔2017〕67号）等法规、规章，结合湖南省实际，制定本办法。
第二条在本省行政区域内从事房屋建筑和市政基础设施工程（不含保密工程）施工图审查，特殊建设工程消防设计审查以及对其实施监督管理，应遵守本办法。
第三条本省按照国家规定实施施工图审查制度。
本办法所称施工图审查，是指住房城乡建设部门委托施工图审查机构（以下简称审查机构）按照有关法律、法规、规章、政策及技术规范，对房屋建筑和市政基础设施工程（不含保密工程）施工图及特殊建设工程消防设计涉及公共利益、公众安全和工程建设强制性标准等内容进行的审查。
本省行政区域内各类新建、改建、扩建房屋建筑和市政基础设施工程（不含保密工程）施工图及特殊建设工程消防设计应进行审查，未经审查合格不得使用，住房城乡建设部门不得办理施工许可、竣工验收备案等手续。
从事建设工程施工、监理及质量安全监督等活动，应以审查合格的施工图为依据。
第四条省住房城乡建设厅负责对全省施工图审查工作实施指导监督，对国家和省有关部门审批、核准、备案项目施工图审查实施日常监督管理。
市州、县市区住房城乡建设部门负责对本市州、县市区有关部门审批、核准、备案项目施工图审查实施日常监督管理。
省政府规定下放管理层级及省委省政府指定交办项目的施工图审查日常监督管理按照有关文件执行。
湖南施工图审查送审图纸及相关事宜的通知
施工图审查送审图纸及相关事宜的通知一、关于规划图：１、必须经规划局评审通过２、必须有一份经规划局签字盖章。
二、关于初审意见反馈单：１、初审意见中的“强条”、“必须修改”、“建议修改”内容，必须用“意见反馈单”分别回复。
２、初审意见中“强条”和“必须修改”的内容，必须用更换蓝图的方式回复，否则不予通过。
３、反馈单必须有设计人员，审核人员手写签名，并加盖出图章和注册师章。
４、根据审查意见修改的新蓝图必须在图号后标注“修”字。
三、关于施工图：１、所有蓝图必须有项目负责人手写签名。
２、图签中设计、校对、审核栏目必须手写签名。
３、必须加盖出图章及注册师章，图签栏目中除“设计”项外，其中任一项必须有注册师的签名。
四、关于结构计算书：１、必须有设计、校对、审核人员手写签名。
２、必须加盖出图章。
３、必须加盖结构注册师章。
五、关于节能计算书：１、必须有设计、校对、审核人员手写签名。
２、必须加盖出图章。
３、必须加盖建筑注册师章。
４、必须提供节能审查表。
５、国家投资建设的公共建筑项目必须有“可再生能源”设计和计算。
六、关于季度报表的项目申报：１、施工图初审意见中，没有违反强制性条文的，经修改蓝图复审合格后，可以一次性审查通过。
２、施工图初审意见中，有违反强制性条文的，经修改蓝图复审合格后，在施工图审查机构上报省建设厅的生产报表中，不计不良行为，但不属于“一次性审查通过”。
七、关于节能备案（给建设局进行节能备案用）：１、提供审查合格后的节能计算书及光盘各一份。
2、提供审查合格后的建筑节能设计说明一份。
3、协助填写《长沙市建筑节能设计审查备案登记表》一式四份。
八：执行日期：2012年1月1日起执行。
房屋建筑和市政基础设施工程施工图设计文件审查审查意见反馈单专业：共 1 页，第 1 页工程名称勘察单位设计单位审查机构意见：反馈意见（可另附图纸）反馈文件审查意见：设计：校对：审核：审查人：年月日勘察设计单位印章：年月日注：此表一式四份，建设单位、勘察（设计）单位、审查机构各一份。
湖南省工程建设项目审批流程指导图
施工图设计文件审查（联合图审， 含消防、人防、技防等）
（审批时限：13+5个工作日）
招标上限值评审 （审批时限：17个工作日）
建设工程质量安全监督手续 （含人防工程质量监督手续）办理并
核发建筑工程施工许可证 （审批时限：5个工作日）
联合验收（自然资源、消防、人 防、档案等）
（审批时限：8个工作日）
建设项目安全设施设计审查（审批时限：20个工作日）
第一、二、三阶段可并联或并行办理事项
航道通航条件影响评价审核（审批时限：13个工作日）
洪水影响评价审批（审批时限：13个工作日）
建设项目环境影响评价审批（审批时限：报告书30个工作日，报告表20个工作日） 医疗机构放射诊疗建设项目职业病危害预评价报告审核（审批时限：10个工作日）
政府投资项目建议书审批 （审批时限：3个工作日）
建设项目用地预审与选址意见书 （审批时限：10个工作日）
政府投资项目 可行性研究报告审批 （审批时限：10个工作日）
建设用地规划许可证核发 （审批时限：3个工作日）
建设工程规划类许可证核发 （含设计方案审查，组织住建、 人防、交通、水利、地震、园林、
文物等部门并联审查） （审批时限：19个工作日）
雷电防护装置设计审核（特定项目）（审批时限：7个工作日）
市政设施建设类审批（审批时限：5个工作日）
工程建设涉及城市绿地、树木审批（审批时限：5个工作日） 因工程建设需要拆除、改动、迁移供水、排水与污水处理设施审核
（审批时限：5个工作日） 建设工程施工招标文件（最高投标限价）、文件澄清或修改备案
（审批时限：2个工作日）
湖南省工程建设项目审批流程指导图 （政府投资建设的房屋建筑和城市基础设施非线性工程） 总审批时限：82 个工作日

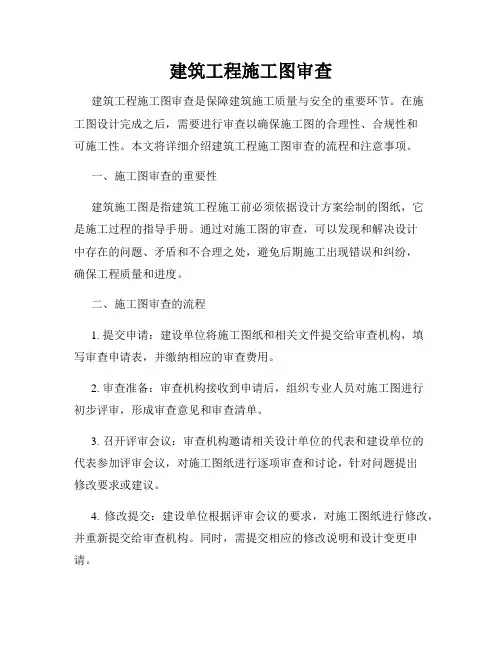

建筑工程施工图审查
建筑工程施工图审查建筑工程施工图审查是保障建筑施工质量与安全的重要环节。
在施工图设计完成之后，需要进行审查以确保施工图的合理性、合规性和可施工性。
本文将详细介绍建筑工程施工图审查的流程和注意事项。
一、施工图审查的重要性建筑施工图是指建筑工程施工前必须依据设计方案绘制的图纸，它是施工过程的指导手册。
通过对施工图的审查，可以发现和解决设计中存在的问题、矛盾和不合理之处，避免后期施工出现错误和纠纷，确保工程质量和进度。
二、施工图审查的流程1. 提交申请：建设单位将施工图纸和相关文件提交给审查机构，填写审查申请表，并缴纳相应的审查费用。
2. 审查准备：审查机构接收到申请后，组织专业人员对施工图进行初步评审，形成审查意见和审查清单。
3. 召开评审会议：审查机构邀请相关设计单位的代表和建设单位的代表参加评审会议，对施工图纸进行逐项审查和讨论，针对问题提出修改要求或建议。
4. 修改提交：建设单位根据评审会议的要求，对施工图纸进行修改，并重新提交给审查机构。
同时，需提交相应的修改说明和设计变更申请。
5. 二次审查：审查机构对修改后的施工图进行再次审查，并给出审查结果和意见。
6. 审查结果确认：请建设单位在一定时间内对审查结果进行确认，确认后即可进行后续工作。
7. 文件备案：审查机构将审查通过的施工图纸进行文件备案，并出具相应的审查意见书。
三、施工图审查的注意事项1. 合规性：施工图必须符合相关的建筑法规、规范和技术标准，且设计方案必须得到相关批准和审查。
2. 安全性：施工图必须保证建筑物的结构安全性、抗震性和防火性能，同时考虑到应急疏散通道、消防设施等方面的安全要求。
3. 可施工性：施工图必须能够被承建方按照设计意图和施工规范进行具体的施工操作，应考虑实际施工情况，切实可行。
4. 经济效益：施工图应考虑施工过程中的经济性和节约性，尽可能降低成本和浪费。
5. 设计变更：在审查过程中，如需进行设计变更，建设单位必须按照相关规定提出变更申请，并经过审查机构的批准。
施工图设计文件审查程序及条件
施工图设计文件审查程序及条件一、审查程序1、建设单位填写工程勘察文件报审表，与具备相应认定资格的审查机构签订工程勘察文件审查委托合同后，向审查机构报送符合审查条件规定涉及的批件、资料、图纸及证明材料；2、审查机构进行审查，对确认审查通过的，审查机构应当出具工程勘察文件审查通过意见；3、施工图设计完成后，建设单位填写施工图审查报审表，与具备相应认定资格的审查机构签订施工图审查委托合同后，向审查机构报送符合审查条件规定涉及的批件、资料、图纸及证明材料（其中节能设计应报送建筑热工计算书、主要技术措施和相关节能材料、产品的技术参数等）；4、审查机构进行审查。
二、申报工程勘察文件审查的条件凡列入施工图审查范围的工程项目具备下列条件后，建设单位方可在初步设计或施工图设计之前，申报工程勘察文件审查：（一）按项目管理要求，初步设计已经审批或已按有关规定办理了合法手续；（二）已取得相应的规划和土地使用手续；（三）已按有关规定完成了工程勘察发包，签订了工程勘察合同；（四）取得了附有坐标及地形的建筑物总平面布置图，各建筑物的地面整平标高；（五）明确了建筑物性质、规模、结构特点，可能采取的基础型式、尺寸、预计埋置深度，对地基基础设计的特殊要求等；（六）岩土工程勘察已全部完成。
三、申报其他专业施工图审查的条件建设单位在申报其他专业施工图审查时应当具备下列条件：（一）按项目管理要求，初步设计已经审批或已按有关规定办理了合法手续；（二）已取得相应规划手续并依法通过了专业部门的审查或审批；（三）已按有关规定完成设计发包，签订了设计合同；（四）工程勘察文件已经审查通过；（五）除符合分段审查条件的特殊项目外，施工图已全部完成。
(摘自：苏建科【2005】116号《关于印发〈江苏省房屋建筑和市政基础设施施工图设计审查管理实施意见〉的通知》附件)。
施工图纸会审流程
施工图纸会审流程施工图纸会审是工程建设中非常重要的一环，它可以有效地保障施工质量，避免工程建设中出现不必要的问题和纠纷。
在进行施工图纸会审时，需要按照一定的流程进行，以确保每个环节都得到充分的重视和审查。
下面将从施工图纸会审的流程入手，详细介绍其具体步骤和注意事项。
首先，施工图纸会审流程的第一步是提交施工图纸。
施工单位需要将编制完成的施工图纸提交给相关部门或单位进行审查。
在提交施工图纸时，需要确保图纸的完整性和准确性，包括各项工程的设计内容、材料规格、施工工艺等方面都需要符合相关的规范和标准。
接着，审图单位会对提交的施工图纸进行初步审查。
在初步审查中，审图单位会对施工图纸的合规性和技术可行性进行初步评估，包括施工图纸的完整性、符合性以及是否存在明显的技术缺陷等方面进行初步审查。
然后，审图单位会组织相关专家进行技术评审。
在技术评审中，专家会对施工图纸进行深入的技术评估，包括结构设计的合理性、施工工艺的可行性、材料选用的合理性等方面进行综合评估。
专家们会就图纸中存在的技术问题提出意见和建议，并对施工图纸的改进提出要求。
接下来，审图单位会对专家评审的意见进行整理和汇总。
在整理和汇总过程中，审图单位会将专家们提出的意见和建议进行分类和整理，形成综合的评审意见。
这些意见将作为后续施工图纸修改的依据，确保施工图纸的合规性和技术可行性。
最后，审图单位会将综合意见反馈给施工单位，要求其对施工图纸进行修改。
施工单位需要根据审图单位和专家的意见对施工图纸进行修改和完善，直至满足相关标准和要求为止。
修改完成后，施工单位需要重新提交修改后的施工图纸进行最终审查。
综上所述，施工图纸会审流程是一个非常重要的环节，它直接关系到工程建设的质量和安全。
通过严格的流程和规范的操作，可以有效地保障施工图纸的合规性和技术可行性，为工程建设提供可靠的技术支持和保障。
希望各相关单位和人员都能够严格按照流程进行施工图纸会审，确保工程建设的顺利进行和质量保障。
建设工程报建施工图联合审查指南及流程图
建设工程报建施工图联合审查指南及流程图建设工程报建施工图联合审查流程图【最新资料Word版可自由编辑！】1Z101000 工程经济1Z101010 资金时间价值的计算及应用P111．利息的计算P112. 资金等值计算及应用P513. 名义利率于有效利率的计算P111Z101020 技术方案经济效果评价P1421．经济效果评价的内容P1422. 经济效果评价指标体系P1823. 投资收益率分析P1924。
投资回收期分析P2225。
财务净现值分析P2426。
财务内部收益率分析P2527。
基准收益率的确定P2628. 偿债能力分析P281Z101030 技术方案不确定分析P3131．不确定性分析P3132．盈亏平衡分析P3333．敏感性分析P381Z101040 技术方案现金流量表的编制P4141．技术方案现金流量表P4242．技术方案现金流量表的构成要素P451Z101050 设备更新分析P5351．设备磨损与补偿P5352．设备更新方案的比选P5553．设备更新方案的比选方法P561Z101060 设备租赁与购买方案的比选分析P6161．设备租赁与购买的影响因素P6162．设备租赁与购买的比选分析P621Z101070 价值工程在工程建设中的应用P6671．提高价值的途径P6772．价值工程在工程建设应用中的实施步骤P711Z101080 新技术、新工艺和新材料应用方案的技术经济分析P7881．新技术、新工艺和新材料应用方案的选择原则P7982．新技术、新工艺和新材料应用方案的技术分析P79 83．新技术、新工艺和新材料应用方案的经济分析P80 1Z102000 工程财务1Z102010 财务会计基础P8411．财务会计的职能P8412．会计核算的原则P8513．会计核算的基本前提P8614．会计要素的组成和会计等式的应用P881Z102020 成本与费用P9121．费用与成本的关系P9122。
工程成本的确认和计算方法P9323. 工程成本的核算P9924. 期间费用的核算P1051Z102030 收入P10631．收入的分类及确认P10632. 建造（施工)合同收入的核算P1091Z102040 利润和所得税费用P11441．利润的计算P11442．所得税费用的确认P1171Z102050 企业财务报表P12351．财务报表的构成P12352．资产负债表的内容和作用P12453．利润表的内容和作用P12754．现金流量表的内容和作用P12855．财务报表附注的内容和作用P1321Z102060财务分析P13361．财务分析方法P13362．基本财务比率的计算和分析P1351Z102070筹资管理P13971．资金成本的作用及其计算P13972．短期筹资的特点及和方式P14173．长期筹资的特点及和方式P1451Z102080流动资产财务管理P14881．现金和有价证券的财务管理P14882．应收账款的财务管理P15083．存货的财务管理P1511Z103000 建设工程估价1Z103010 建设工程项目总投资P15311．建设工程项目总投资的组成P15312. 设备及工器具购置费的组成P15513。
施工图纸审核与监理流程
施工图纸审核与监理流程一、引言施工图纸审核与监理流程是一个建筑工程中非常重要的环节，它是保证工程质量和安全的关键步骤。
本文将分析施工图纸审核与监理的流程和重要性。
二、施工图纸审核的目的施工图纸审核的目的是确保施工图纸符合相关法规、标准和规范。
通过审核，可以预防工程质量问题，减少施工风险，并提高建筑工程的质量。
三、施工图纸审核的内容1. 技术方案的合理性施工图纸审核需要对技术方案的合理性进行评估。
包括结构设计、材料选用、施工工艺等方面。
确保技术方案经济合理、可行性强。
2. 工程量与材料的一致性施工图纸审核还需要核对工程量与材料的一致性。
确保施工图纸中所列工程量与材料的实际需求相符合，杜绝浪费和误差。
四、施工图纸审核的流程1. 提交施工图纸施工图纸审核的第一步是由建设单位或设计单位提交施工图纸。
施工图纸提交后，监理单位对图纸进行初次审核。
2. 初次审核初次审核是对施工图纸的初步审查，目的是确保图纸的完整性、合法性和合规性。
初次审核的标准包括是否缺少必要的设计文件、是否符合相关的规范和标准。
3. 技术评审技术评审是施工图纸审核的核心环节。
监理单位会邀请有关专家对图纸进行评审，包括结构设计、施工工艺、材料选用等方面的评估。
评审意见会被记录下来，并针对性地提出修改或改进的建议。
4. 审核整改根据评审意见，设计单位需要对图纸进行整改。
整改后，需要重新提交给监理单位进行复核。
五、施工图纸监理的目的施工图纸监理是为了确保施工图纸的质量和完整性。
通过监理，可以及时发现和纠正图纸中的错误和缺陷，保证施工过程中按照正确的图纸进行施工。
六、施工图纸监理的内容1. 监督设计符合法规和标准施工图纸监理需要确保图纸符合相关的法规和标准，包括建筑设计规范、结构设计规范等。
任何不合规的设计都需要被及时发现和纠正。
2. 监测图纸设计的安全性施工图纸监理还需要关注图纸设计的安全性。
比如，检查结构的承载能力、火灾防护措施等。
确保设计的安全可靠。
湖南施工图审查流程
如安全性、合规性、经济性等。
了解行业内的通用做法和惯例
03
比如建筑结构、给排水、电气、暖通等专业的设计标准和审查
要点。
准备必要的文件和资料
01
02
03
04
完整的施工图设计文件：包括 建筑、结构、给排水、电气、 暖通等专业的设计图纸和计算
书。
工程地质勘察报告：提供有关 场地条件、地基承载力和地下
水状况等信息。
为建筑施工提供准确、完整的图 纸资料，确保施工的顺利进行。
审查流程的重要性
保证设计质量
通过对施工图的审查，可以及时 发现并纠正设计中的错误、疏漏 和不规范之处，确保设计质量符 合要求。
预防施工风险
审查过程中对施工图中潜在的风 险点进行评估和预警，有助于施 工单位在施工过程中采取相应的 防范措施，降低风险。
04
审查过程
初步审查
接收施工图
审查机构接收建设单位提交的施工图设计文件。
完整性检查
检查施工图设计文件是否齐全，包括总平面图、建筑 、结构、给排水、电气、暖通等各专业图纸。
规范性检查
核查图纸是否符合国家及地方相关法规、标准、规范 的要求。
详细审查
各专业审查
组织建筑、结构、给排水、电气、暖通等专业的审查人员，对图纸 进行深入审查，确保设计的合理性、安全性和经济性。
规划许可证和建设用地规划许 可证：证明项目的合法性和用
地规划要求。
其他相关文件和资料：如环保 评估报告、消防设计审核意见
等。
与相关部门和人员沟通
与建设单位沟通
明确审查目的、要求和时限，了解建设单位的特定需求和关注点 。
与设计单位沟通
确保设计文件符合审查要求，解决潜在的设计问题，提高审查通过 率。
施工图审查流程
附件一房屋建筑和市政基础设施工程施工图设计文件审查施工图审查流程框图附件二湖南省房屋建筑和市政基础设施工程施工图设计文件审查报告（编号）:工程项目名称：建设单位：审查机构：（公章）施工图送审时间：年月日审查完成时间：年月日湖南省建设厅制填写说明1、本报告应包括《政策性审查表》（表1）、《审查意见表》（表2）、《湖南省民用建筑节能审查表》（表3）、《审查意见汇总表》（表4）、《不良行为记录单》（表5）。
其中，《湖南省民用建筑节能审查表》（表3）按居住建筑（表3-1）和公共建筑（表3-2）分别选用。
2、《审查意见表》由各专业审查人员填写。
(1)、房屋建筑审查包括建筑、结构（含抗震）、给排水、电气（含建筑智能化）、通风与空调、岩土勘察专业和建筑节能审查。
(2)、市政基础设施审查包括市政道路、桥隧、燃气、供水、污水处理、环境保护等方面的主导专业和建筑、结构、总图、给排水、电力、暖通、自控、岩土勘察等土建及公用辅助专业。
3、本报告应如实填写，不得弄虚作假。
4、本审查合格书一式三份，审查机构、建设单位、备案机关各一份。
表1房屋建筑和市政基础设施工程施工图设计文件审查政策性审查意见表表2房屋建筑和市政基础设施工程施工图设计文件审查审查意见表专业:共页，第页湖南省民用建筑节能设计审查表(居住建筑)表3-2湖南省民用建筑节能审查表（公共建筑）表4房屋建筑和市政基础设施工程施工图设计文件审查审查意见汇总表记为一条，在不同类问题中出现时重复计入。
表5房屋建筑和市政基础设施工程施工图设计文件审查不良行为记录单工程名称：表6房屋建筑和市政基础设施工程施工图设计文件审查综合结论意见附件三房屋建筑和市政基础设施工程施工图设计文件审查审查意见书本项目施工图设计文件已于年月日完成审查,审查意见为：□没有违反强制性条文及严重安全隐患问题，审查通过。
□存在违反强制性条文的情况，必须修改并反馈。
□设计深度不符合国家有关规定，必须修改并反馈。
湖南省房屋建筑和市政基础设施工程施工图设计文件审查管理实施办法
湖南省房屋建筑和市政基础设施工程施工图设计文件审查管理实施办法湘建设〔2004〕393号湖南省住房和城乡建设厅2004-11-12第一章总则第一条为了加强对房屋建筑工程、市政基础设施工程施工图设计文件审查的监督与管理，保护国家财产和人民生命安全，维护社会公众利益，根据国务院《建设工程质量管理条例》、《建设工程勘察设计管理条例》、《湖南省建设工程勘察设计管理条例》及建设部令第134号《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》，制定本实施办法。
第二条在本省行政区域内从事房屋建筑工程、市政基础设施工程施工图设计文件审查和实施监督管理的，必须遵守本办法。
第三条国家实施施工图设计文件(含勘察文件，以下简称施工图)审查制度。
本办法所称施工图审查，是指经省建设行政主管部门认定的施工图审查机构(以下简称审查机构)按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查。
施工图未经审查合格的，不得使用。
第四条凡在本省行政区域内务类新建、改建、扩建的房屋建筑工程、市政基础设施工程项目都应当进行施工图审查。
工程施工、监理、质量监督和竣工验收必须依据经审查合格的施工图进行。
第五条省建设行政主管部门负责认定本行政区域内的审查机构，对施工图审查工作实施监督管理，并接受国务院建设主管部门的指导和监督。
各市(州)、县(市)建设行政主管部门负责对本管理权限范围内的施工图审查工作实施监督管理，并接受上级建设行政主管部门的指导和监第二章审查机构与审查人员第六条省建设行政主管部门根据国家确定的审查机构条件，并结合本行政区域内的建设规模，认定相应数量的审查机构。
对不符合设立审查机构条件的县(市)，其所在市(州)审查机构可在该县(市)设立办事窗口或分支机构。
审查机构是不以营利为目的的独立法人。
第七条审查机构分一类、二类两个级别。
一类房屋建筑和市政基础设施工程施工图审查机构承接审查业务不受限制；二类房屋建筑和市政基础设施工程施工图审查机构可以承接二级及以下房屋建筑、中型及以下市政基础设施工程施工图审查业务。
湖南施工图审查流程经过
附件一房屋建筑和市政基础设施工程施工图设计文件审查施工图审查流程框图附件二湖南省房屋建筑和市政基础设施工程施工图设计文件审查报告（编号）:工程项目名称：建设单位：审查机构：（公章）施工图送审时间：年月日审查完成时间：年月日湖南省建设厅制填写说明1、本报告应包括《政策性审查表》（表1）、《审查意见表》（表2）、《湖南省民用建筑节能审查表》（表3）、《审查意见汇总表》（表4）、《不良行为记录单》（表5）。
其中，《湖南省民用建筑节能审查表》（表3）按居住建筑（表3-1）和公共建筑（表3-2）分别选用。
2、《审查意见表》由各专业审查人员填写。
(1)、房屋建筑审查包括建筑、结构（含抗震）、给排水、电气（含建筑智能化）、通风与空调、岩土勘察专业和建筑节能审查。
(2)、市政基础设施审查包括市政道路、桥隧、燃气、供水、污水处理、环境保护等方面的主导专业和建筑、结构、总图、给排水、电力、暖通、自控、岩土勘察等土建及公用辅助专业。
3、本报告应如实填写，不得弄虚作假。
4、本审查合格书一式三份，审查机构、建设单位、备案机关各一份。
表1 房屋建筑和市政基础设施工程施工图设计文件审查政策性审查意见表#+表2房屋建筑和市政基础设施工程施工图设计文件审查审查意见表专业:共页，第页表3 -1湖南省民用建筑节能设计审查表(居住建筑)表3-2 湖南省民用建筑节能审查表（公共建筑）表4房屋建筑和市政基础设施工程施工图设计文件审查审查意见汇总表注：违反标准条文的数目，只统计第一次审查时的情况；同一条文在同类问题中重复出现时记为一条，在不同类问题中出现时重复计入。
表5 房屋建筑和市政基础设施工程施工图设计文件审查不良行为记录单表6 房屋建筑和市政基础设施工程施工图设计文件审查综合结论意见#+附件三房屋建筑和市政基础设施工程施工图设计文件审查审查意见书本项目施工图设计文件已于年月日完成审查,审查意见为：□没有违反强制性条文及严重安全隐患问题，审查通过。
施工图审核指引
施工图审核指引施工图审核指引目录一、审图原则 (2)二、审核流程 (2)一)工程师对照图纸目录对图纸完整性进行初步核查 (2)二)通读图纸，对所审核工程有初步认识 (2)三)详细审核 (2)一、审图原则一）审图工程师审图总原则：从施工及施工管理的角度进行图纸审核（即：假定审图工程师是项目技术负责人或项目经理，从施工预演的视角进行审核）。
二）从设计角度解决施工问题、保证施工质量进行审核。
三）以国家及地方的法律、法规、规范、标准为依据进行审核。
二、审核流程一）工程师对照图纸目录对图纸完整性进行初步核查：1)图纸目录的齐全性，是否包含：设计说明、门窗表、各平面图、各立面图、剖面图、局部（如电梯和楼梯）详图、大样图。
2)图纸名称与实际图是否一致，是否与审图单一致、版本是否正确。
二）通读图纸，对所审核工程有初步认识。
确认图纸深度是否达到设计阶段的深度。
招标阶段应能明确各部位材料，能进行施工图预算及施工（方案）组织设计编制；施工图阶段应能满足施工的要求（细部做法明确，索引、详图齐全）。
三）详细审核1、建筑设计总说明及材料做法表1）审核要点：仔细阅读建筑总说明及做法表，了解建筑的功能，看各分部描述是否全面，所采用的材料及构造做法是否满足功能要求，是否与常规做法不一致。
如不一致是否存在施工工艺和技术方面困难。
2）常见问题A、地下室底板施工各道工序不利保证防水层施工质量（如防水层上直接做混凝土保护层，混凝土中石子可能破坏防水层、地下室底板与外墙防水搭接处无法施工）。
B、外墙采用空心砌块砌筑。
C、玻璃幕墙所材用材料不明确或型材表面处理方式不明确（如是油漆还是氟碳喷涂）。
D、卫生间地面未采用耐久性长的防水材料而采用聚合物水泥基防水，地下室顶板或外墙未能采用有一定柔性的防水材料而采用渗透结晶防水。
未注明防水材料材质及厚度。
2、总平面图1）审查要点A、各角点坐标、尺寸标注是否齐全，满足定位放线的要求。
B、各区域标高是否分区进行标注，标高是否与道路及排水坡向一致。
施工图审图流程
施工图审图流程施工图审图是建筑工程中非常重要的环节，它直接关系到工程质量和工程安全。
在进行施工图审图时，需要按照一定的流程和标准进行，以确保施工图的合理性和可行性。
下面将介绍一般的施工图审图流程。
首先，进行文件准备。
在进行施工图审图之前，需要准备好相关的文件资料，包括设计文件、勘察报告、工程预算、施工图纸等。
这些资料是审图的基础，必须齐全清晰。
其次，进行初步审查。
初步审查是对施工图纸的整体性和基本要求进行初步检查，包括施工图的完整性、符合性、合理性等方面。
初步审查的目的是对施工图纸进行一个整体的了解，为后续的详细审查做好准备。
接着，进行详细审查。
详细审查是对施工图纸的每一个细节进行认真的审查和核对，包括结构设计、材料选用、工程标准、安全措施等方面。
详细审查是审图流程中最为重要的环节，需要认真细致地进行，确保每一个细节都符合相关的标准和要求。
然后，进行专家评审。
专家评审是对施工图纸进行专业性的评估和审查，需要邀请相关领域的专家进行评审，确保施工图纸在专业性和技术性上符合要求。
专家评审是审图流程中的重要环节，可以有效提高审图的准确性和可靠性。
最后，进行审图意见汇总和整理。
在完成审图过程之后，需要对审图意见进行汇总和整理，形成审图报告。
审图报告是对施工图纸审查结果的总结和反馈，需要清晰明了地表达审图意见和建议，为后续的施工提供指导和参考。
总的来说，施工图审图流程是一个系统性的工作，需要按照一定的程序和标准进行。
只有严格按照流程进行，才能确保施工图的合理性和可行性，为工程的顺利进行提供保障。
希望以上介绍能对大家有所帮助，谢谢阅读。
建筑结构设计：施工图一般审查程序有哪些？
建筑结构设计：施工图一般审查程序有哪
些？
1、建设单位在施工图设计文件完成后，持以下相关资料，到当地图纸审查中心填报《建设工程施工图设计文件审查申请书》，申请对建设工程施工图设计文件进行政策性和技术性审查。
1）两套完整的施工图设计文件（总平面图、建筑、结构、给排水、暖通、电气等）；
2）批准立项文件或初步设计批准文件以及审定设计方案的通知书（复印件）；
3）规划部门核发的建设项目规划许可证及附件（复印件）；
4）审查合格的岩土工程勘察报告（详勘，一式两份）；
5）结构计算书及计算软件名称和相应的数据文件软（光）
盘；
6）设计单位资质证书副本（复印件）；
7）建设工程设计合同（一式三份）；
8）外来设计单位的注册证明。
2、政策性审查合格后，当地建设工程施工图设计审查中心或其他具有相应资质的图纸审查机构对施工图设计文件进行技术性审查。
3、建设工程施工图设计审查机构接受委托，对施工图设计文件进行建筑、结构、给水排水、暖通空调、电气、动力等专业进行技术性审查。
4、施工图设计文件经审查（或复审）合格后，施工图设计审查机构提交《建设工程施工图设计文件审查意见书》和《建设工
程施工图设计文件审查报告书》。
5、设计管理办公室根据施工图设计审查机构提交的《建设工程施工图设计文件审查意见书》和《建设工程施工图设计文件审查报告书》，签发《山东省建设工程施工图设计文件审查批准书》。
6、建设单位持《建设工程施工图设计文件审查批准书》，到有关部门办理施工许可等建设手续。
湖南施工图审查流程
附件一房子建筑和市政基础设备工程施工图设计文件审察施工图审察流程框图建设单位将施工图设计文件送审察机构对施工图设计文件审察，填写审察建议书没有严重安全隐患问没有违犯强迫性题，但存在违犯强迫性条则及严重安全由建设单位通知勘探填写审察报告设计公司按审察建议建设单位或拜托审查机构将审察报告审察机构在审察合格的设计文件盖若有争议 , 建设行存在严重全安隐患问题，或编制深填写审察报告审察机构将审察报告送存案机关附件二湖南省房子建筑和市政基础设备工程施工图设计文件审查报告（编号）:工程项目名称：建设单位：审查机构：（公章）施工图送审时间：审察达成时间：年月日年月日湖南省建设厅制填写说明1、本报告应包含《政策性审察表》（表 1）、《审察建议表》（表 2）、《湖南省民用建筑节能审察表》（表 3）、《审察建议汇总表》（表 4）、《不良行为记录单》（表 5）。
此中，《湖南省民用建筑节能审察表》（表 3）按居住建筑（表3-1 ）和公共建筑（表3-2 ）分别采纳。
2、《审察建议表》由各专业审察人员填写。
(1)、房子建筑审察包含建筑、构造（含抗震）、给排水、电气（含建筑智能化）、通风与空调、岩土勘探专业和建筑节能审察。
(2)、市政基础设备审察包含市政道路、桥隧、燃气、供水、污水办理、环境保护等方面的主导专业和建筑、构造、总图、给排水、电力、暖通、自控、岩土勘探等土建及公用协助专业。
3、本报告应照实填写，不得故弄玄虚。
4、本审察合格书一式三份，审察机构、建设单位、存案机关各一份。
表 1房子建筑和市政基础设备工程施工图设计文件审察政策性审察建议表工程名称工程地点市（州）县（市）勘探单位资质等级设计单位资质等级工程类型 :□ 建筑工程□ 市政工程工程性质：□ 新建□ 改建□ 扩建工程种类：□住所□ 公建□ 商住楼□ 厂房□ 其余工程□ 给水□ 排水□ 燃气□热力□道路□ 桥隧□景色园林□ 环境卫生□概公共交通况2层建筑面积m地下：地上：m 建筑高度数布防烈基础形式构造种类度度□是□ 能否超总投资万元超限高层□是□否否标工程规工业建筑的火灾危险性分类工程等级模层数工建筑构造基础工程耐火高度程子项目名称面积（m ）地 地 2种类形式等级规等级（ m ）上下模政能否依法进行了勘探设计招标、招标□ 是□ 否策能否按规定进行了初步设计审批□ 是□ 否性审勘探单位□ 是□ 否查能否超越资质或无证从事勘探设计设计单位□ 是□ 否能否履行了国家规定的勘探单位□ 是□ 否勘探设计收费标准设计单位□ 是□ 否能否切合相关政策规定□ 是□ 否能否经济合理 ( 能否存在严重的守旧浪费现象 )□ 是□ 否能否切合节能、节地、节水、节材的原则□ 是□ 否审察结论审察人：（署名）□合格□ 不合格年月日表 2房子建筑和市政基础设备工程施工图设计文件审察审察建议表专业:共页，第页工程名称审察建议□合格□一定改正□需要从头设计处规范编违规类理序号图号审查意见号型意见□一定改正的内容 :□建议改正的内容 :审察人署名年月日表3-1湖南省民用建筑节能设计审察表( 居住建筑 )工程项目名称单位工程名称体形系数2层数建筑面积 m外墙外窗传热系数限值 K节能做法的均匀窗部[W/ （㎡· K）]热惰性（均匀）位墙面积D≥D≥指标 D传热系数 K比[W/ （㎡· K）]屋顶≤≤南≤≤北≤≤东≤≤西≤≤南偏东 30°至偏西（含阳30°台门透北偏东 60°至偏西明部60°分）东偏北 30°至偏南遮阳：有无60°西偏北 30°至偏南遮阳：有无60°天窗≤户门（含露台门≤非透明部分）分户墙≤楼梯间隔墙关闭式开敞式楼板≤底部自然通风的≤架空楼板建筑节能综合审察人：年月日评价当建筑物不切合规定性指标时，应按《湖南省居住建筑备注节能设计标准》第5·0·2 条的要求进行建筑节能综合评论。
施工图审查系统的图审流程有哪些步骤
施工图审查系统的图审流程有哪些步骤？∙
∙建设工程的施工图审查管理系统的图审业务系统流程具体内容是网上报审→业务受理→项目分工→项目审查→项目复审→项目签发→项目归档
1.网上报审：通过智能门户平台自动获取网上报审信息，包括市政工程项目
信息、施工图设计项目信息、勘察项目信息。
2.业务受理：对录入成导入的项目信息进行业务受理，并可实现项目政策性
审查、计算审查费、生成审查合同、打印接收凭证等功能。
3.项目分工：总工成科室负责人进行项目分工，项目分工后，通过短信提醒
审查人员及时进行项目审查
4.项目审查：审查人员录入审查意见，审核提交后。
短信提醒甲方领取审查
意见；整体打印审查意见
5.意见反馈：甲方根据乙方提出的审查意见进行修改并回复。
6.项目复审：甲方回复后，审查人员进行复审；所有单体审查合格，短信智
能提醒甲方领取报告及合格书
7.项目签发：打印并发放报告及合格书。
8.项目归档：档案室将图纸及相关文件存档。
湖南施工图审查流程
□必须修改
见
□需要重新设计
规范编号 违规类型 处理 意见
□必须修改的内容:
□建议修改的内容:
审查人签名
年
月
日
表 3 -1
湖南省民用建筑节能设计审查表(居住建筑)
工程项目名称 体形系数 建筑面积 m
2
单位工程名称 层
热惰性 指标 D
数
节能做法的 （平均） 传热系数 K [W/（㎡·K）]
传热系数限值 K 部 位 [W/（㎡·K）] D≥2.5 屋 顶 南 北 外墙 东 西 南 外窗 （含 阳台门 透明部 分） 偏东 30°至偏西 30° 北 偏东 60°至偏西 60° 东 偏北 30°至偏南 60° 西 偏北 30°至偏南 60° 天 窗 户门（含阳台门 非透明部分） 分户墙 楼梯间隔墙 楼 板 ≤0.8 ≤1.0 ≤1.0 ≤1.0 ≤1.0 D≥3.0 ≤1.0 ≤1.5 ≤1.5 ≤1.5 ≤1.5
审查机构将审查报 告送备案机关
审查机构在审查合格 的设计文件盖章，施 工图设计文件可交付 使用
附件二
湖 南
省
房屋建筑和市政基础设施工程施工图设计文件
审
（编 号）:
查
报
告
工程项目名称： 建 设 单 位 ： 审 查 机 构 ： 施工图送审时间： 审查完成时间： 年 年 月 月 日 日
（公章）
湖南省建设厅制
2
燃料品种 燃煤 燃油 其它 燃煤 燃油 其它
单台额定制热量（kW）
台数（个）
热效率(%)
冷
燃煤 燃油 其它 台数（个） 单台额定制冷量（kW） 制冷性能系数 COP (W/W)
热 暖通 设备 选用
能效比（W/W） 不接风管 不接风管 不接风管 性能参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件一
房屋建筑和市政基础设施工程施工图设计文件审查
施工图审查流程框图
附件二
湖南省
房屋建筑和市政基础设施工程施工图设计文件
审查报告
（编号）:
工程项目名称：
建设单位：
审查机构：（公章）
施工图送审时间：年月日
审查完成时间：年月日
湖南省建设厅制
填写说明
1、本报告应包括《政策性审查表》（表1）、《审查意见表》（表2）、《湖南省民用建筑节能审查表》（表3）、《审查意见汇总表》（表4）、《不良行为记录单》（表5）。
其中，《湖南省民用建筑节能审查表》（表3）按居住建筑（表3-1）和公共建筑（表3-2）分别选用。
2、《审查意见表》由各专业审查人员填写。
(1)、房屋建筑审查包括建筑、结构（含抗震）、给排水、电气（含建筑智能化）、通风与空调、岩土勘察专业和建筑节能审查。
(2)、市政基础设施审查包括市政道路、桥隧、燃气、供水、污水处理、环境保护等方面的主导专业和建筑、结构、总图、给排水、电力、暖通、自控、岩土勘察等土建及公用辅助专业。
3、本报告应如实填写，不得弄虚作假。
4、本审查合格书一式三份，审查机构、建设单位、备案机关各一份。
表1 房屋建筑和市政基础设施工程施工图设计文件审查
政策性审查意见表
表2房屋建筑和市政基础设施工程施工图设计文件审查
审查意见表
表3 -1湖南省民用建筑节能设计审查表(居住建筑)
表3-2 湖南省民用建筑节能审查表（公共建筑）
表4房屋建筑和市政基础设施工程施工图设计文件审查
审查意见汇总表
注：违反标准条文的数目，只统计第一次审查时的情况；同一条文在同类问题中重复出现时记为一条，在不同类问题中出现时重复计入。
表5 房屋建筑和市政基础设施工程施工图设计文件审查不良行为记录单
表6 房屋建筑和市政基础设施工程施工图设计文件审查
综合结论意见
附件三
房屋建筑和市政基础设施工程施工图设计文件审查
审查意见书
本项目施工图设计文件已于年月日完成审查,审查意见为：
□没有违反强制性条文及严重安全隐患问题，审查通过。
□存在违反强制性条文的情况，必须修改并反馈。
□设计深度不符合国家有关规定，必须修改并反馈。
□存在严重保守浪费现象，政策性和经济合理性审查未通过，必须修改并反馈。
□存在严重安全隐患问题，审查未通过，需要重新勘察、设计后再送审。
请建设单位将审查意见书及时送达勘察、设计单位，按审查意见修改后，以意见反馈单、设计变更单或修改施工图的形式反馈本审查机构。
工程名称：
建设单位：
勘察单位：
设计单位：
审查机构：（公章）
建设单位签收人：
年月日
注：1、本意见书应附各专业审查意见表及政策性审查意见表；
2、本意见书一式三份，建设单位、设计(勘察)单位、审查机构各一份；
附件四
房屋建筑和市政基础设施工程施工图设计文件审查
审查意见反馈单
专业：共页，第页
附件五
湖南省房屋建筑和市政基础设施工程工程施工图设计文件审查
备案表
工程名称：————————
建设单位：————————(公章)
湖南省建设厅制
年月日
审查机构、备案机关各一份；
2、本备案表系基本建设程序的法定文书，不利涂改、伪造。
附件六
建设工程质量责任主体和有关机构不良记录摘录
建设单位：
（1）施工图设计文件应审查而未经审查批准，擅自施工的；设计文件在施工过程中有重大设计变更，未将变更的施工图报原施工图审查机构进行审查并获批准，擅自施工的。
（2）采购的建筑材料、建筑构配件和设备不符合设计文件和合同要求的；明示或者暗示施工单位使用不合格的建筑材料、建筑构配件和设备的。
（3）明示或者暗示勘察设计单位违反工程建设强制性标准，降低工程质量的。
（4）涉及建筑主体和承重结构变动的装修工程，没有经原设计单位或具有相应资质等级的设计单位提出设计方案，擅自施工的。
（5）其他影响建设工程质量的违法违规行为。
勘察、设计单位：
（1）未按照政府有关部门的批准文件要求进行勘察、设计的。
（2）设计单位未根据勘察文件进行设计的。
（3）未按照工程建设强制性标准进行勘察、设计的。
（4）勘察、设计中采用可能影响工程质量和安全，且没有国家技术标准的新技术、新工艺、新材料，未按规定审定的。
（5）勘察、设计文件没有责任人签字或者签字不全的。
（6）勘察原始记录不按照规定进行记录或者记录不完整的。
（7）勘察、设计文件在施工图审查批准前，经审查发现质量问题，进行一次以上修改的。
（8）勘察、设计文件经施工图审查未获批准的。
（9）勘察单位不参加施工验槽的。
（10）在竣工验收时未出具工程质量评估意见的。
（11）设计单位对经施工图审查批准的设计文件，在施工前拒绝向施工单位进行设计交底的；拒绝参与建设工程质量事故分析的。
（12）其他可能影响工程勘察、设计质量的违法违规行为。
施工图审查机构：
（1）未经建设行政主管部门核准备案的，擅自从事施工图审查业务活动的。
（2）超越核准的等级和范围从事施工图审查业务活动的。
（3）未按国家规定的审查内容进行审查，存在错审、漏审的。
（4）其他可能影响审查质量的违法违规行为。
附件七
房屋建筑和市政基础设施工程工程施工图设计文件审查审查情况统计报表
（年度、季度）
统计单位：（盖章）
统计期限：年月日——年月日
负责人：（签字或盖章）
统计人：（签字）
统计日期：年月日
填表说明
1、本报表分年度报表或季度报表。
年度报表封面填写☓☓☓☓年度，
季度报表封面填写☓☓☓☓年第☓季度。
2、审查机构抽检情况和不良记录情况由市、州建设行政主管部门填
写。
报表2
报表3。
