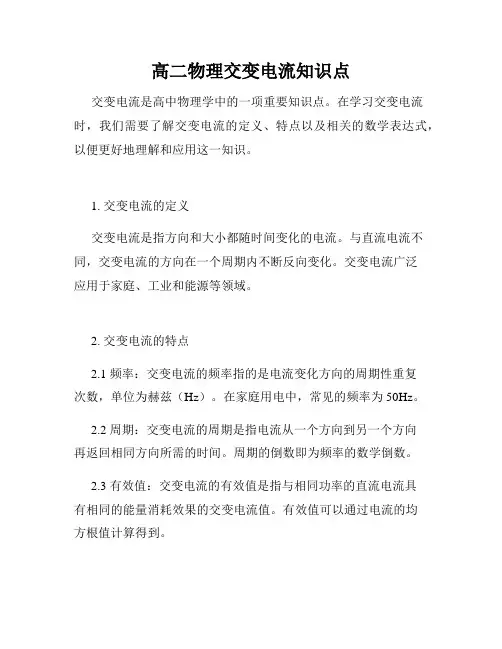

高二物理交变电流知识点
高二物理交变电流知识点交变电流是高中物理学中的一项重要知识点。
在学习交变电流时，我们需要了解交变电流的定义、特点以及相关的数学表达式，以便更好地理解和应用这一知识。
1. 交变电流的定义交变电流是指方向和大小都随时间变化的电流。
与直流电流不同，交变电流的方向在一个周期内不断反向变化。
交变电流广泛应用于家庭、工业和能源等领域。
2. 交变电流的特点2.1 频率：交变电流的频率指的是电流变化方向的周期性重复次数，单位为赫兹（Hz）。
在家庭用电中，常见的频率为50Hz。
2.2 周期：交变电流的周期是指电流从一个方向到另一个方向再返回相同方向所需的时间。
周期的倒数即为频率的数学倒数。
2.3 有效值：交变电流的有效值是指与相同功率的直流电流具有相同的能量消耗效果的交变电流值。
有效值可以通过电流的均方根值计算得到。
3. 交变电流的数学表达式交变电流可以用正弦函数来进行数学表示。
假设电流的峰值为I0，角频率为ω，时间t，那么交变电流可以表示为：I(t) = I0 * sin(ωt)在上述公式中，t为时间变量，I(t)为交变电流强度。
4. 交变电流的应用4.1 家庭用电：家庭中的电源输出的交变电流供应给家电以及照明设备。
通过控制交变电流的电压和频率，可以满足不同家电设备的能量需求。
4.2 工业用电：工业生产中，大部分设备和机器都需要交变电流供电。
通过交变电流可以实现不同功率的电动机、变压器和发电机等设备的正常运行。
4.3 能源传输：交变电流在能源传输和分配中起到关键的作用。
由于交变电流可以经过变压器增减电压，通过输电线路进行远距离传输，使电能得以高效地送达各个地方。
总结：高二物理交变电流知识点包括了交变电流的定义、特点、数学表达式以及应用。
掌握这些知识点可以帮助我们更好地理解和应用交变电流，在日常生活和工作中更好地应对电流和电能的需求。
通过学习交变电流，我们也可以更深入地了解电流在不同领域的应用，为未来的学习和职业发展打下坚实的基础。
高二物理交变电流知识点总结归纳
高二物理交变电流知识点总结归纳交变电流（Alternating Current，简称AC）是在时间的变化过程中电流方向和大小都不断变化的电流。
在高中物理学习中，交变电流是一个重要的知识点，它关乎到电流的特点、应用以及相关的电路等内容。
本文将对高二物理交变电流的知识点进行总结归纳，以帮助同学们更好地理解和掌握这一内容。
一、交变电流的特点交变电流具有以下几个特点：1. 电流的方向和大小都是随时间而变化的，呈周期性变化。
2. 交变电流的平均值为零，即电荷在单位时间内往返运动，电流的正、负值相等。
3. 交变电流的频率和周期性与电源有关，常见的交流电频率为50Hz或60Hz。
4. 交变电流的最大值称为峰值电流，用I_m表示；最大值与有效值之间有特定的关系：I_m = √2 * I_eff，其中I_eff表示交变电流的有效值。
二、交变电路中的元件和参数在交变电路中，常用到以下元件和参数：1. 交流电源：交流电源是交变电流的来源，常见的交流电源有家庭用电插座和发电厂的交流电。
2. 电感器（L）：电感器是一种存储电能的元件，它的作用是抵抗电流变化，常用符号为L，单位是亨利（H）。
3. 电容器（C）：电容器是一种存储电荷的元件，它的作用是分担电流变化，常用符号为C，单位是法拉（F）。
4. 电阻器（R）：电阻器是一种控制电流大小的元件，它的作用是限制电流的流动，常用符号为R，单位是欧姆（Ω）。
5. 频率（f）：频率指单位时间内交变电流变化的次数，单位是赫兹（Hz）。
6. 周期（T）：周期指一个完整的交变电流的周期，即从一个极值到下一个极值所经过的时间，单位是秒（s）。
三、交变电路中的重要规律和公式在分析交变电路时，有一些重要的规律和公式需要掌握：1. 电压与电流的关系：U = I * Z，其中U表示电压，I表示电流，Z 表示交流电阻（由电感、电容和电阻组成）。
2. 交流电路中的欧姆定律：I = U / Z，欧姆定律同样适用于交变电路，但要注意其中的电阻值是交流电阻。
物理高二交变电流知识点
物理高二交变电流知识点交变电流是物理学中的重要概念之一。
它是电流在时间上发生周期性变化的现象。
对于学习物理的高中生来说，了解和掌握交变电流的相关知识点是必要的。
本文将介绍高二物理交变电流的几个重要知识点。
一、交变电流的定义和特点交变电流是指电流随着时间的推移而周期性变化的电流。
它的方向和大小在一个周期内是不断改变的。
交变电流通常用正弦函数表示，具有周期性、可变化和周期性变化的特点。
二、交变电流的频率和周期交变电流的频率是指单位时间内交变电流经过一个完整周期的次数。
频率的单位是赫兹(Hz)。
周期是指交变电流完成一个完整周期所需的时间。
频率和周期之间有以下关系：频率=1/周期。
在交流电路中，常见的电网频率为50Hz，即每秒完成50个周期。
三、交变电流的有效值和最大值交变电流的有效值是指具有相同功率交流电与相同功率直流电所产生的能力相同的电流。
有效值用大写字母“I”表示。
最大值是指交变电流的最大瞬时值，用大写字母“Imax”表示。
交变电流的有效值与最大值之间有以下关系：有效值=最大值/根号2。
四、交变电流的振幅和相位差交变电流的振幅是指交变电流波形图中从波峰到波谷的距离的一半。
振幅用小写字母“a”表示。
相位差是指两个交变电流波形图之间的时间差，常用角度来表示。
相位差可以使正值或负值，分别表示正相位差或负相位差。
五、交变电流的阻抗和电感在交流电路中，电流的流动受到电路元件的阻碍，这种阻碍被称为阻抗。
阻抗的单位是欧姆(Ω)。
电感则是一种导体对交变电流的电阻。
当电流通过电感时，电感会产生电磁感应，阻碍电流的流动。
六、交变电流的功率和功率因素交变电流的功率是指电流在单位时间内所做的功。
功率的单位是瓦特(W)。
在交流电路中，根据交流电压和电流的相位差，功率可以分为视在功率、有功功率和无功功率。
功率因素是指有功功率与视在功率之间的比值。
七、交变电流的应用交变电流广泛应用于生活和工业中的电力系统、电器设备和通信系统中。
高中物理交变电流知识点

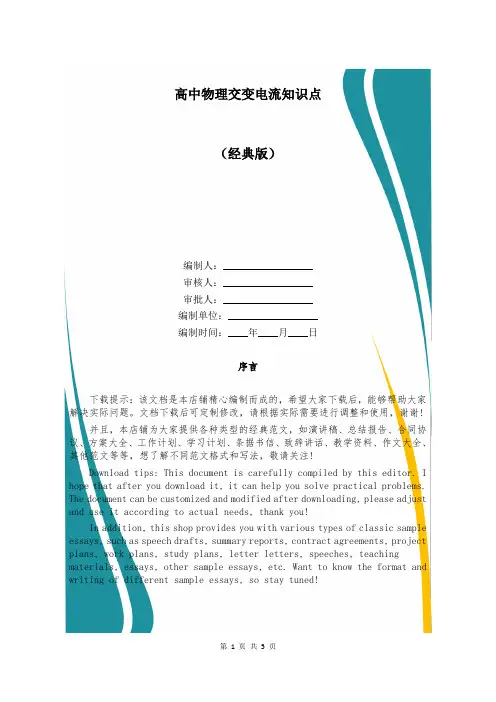

高中物理交变电流知识点（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如演讲稿、总结报告、合同协议、方案大全、工作计划、学习计划、条据书信、致辞讲话、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of classic sample essays, such as speech drafts, summary reports, contract agreements, project plans, work plans, study plans, letter letters, speeches, teaching materials, essays, other sample essays, etc. Want to know the format and writing of different sample essays, so stay tuned!高中物理交变电流知识点交流电也称“交变电流”，简称“交流”。
高中物理交变电流知识点归纳
交变电流一．交流电：大小和方向都随时间作周期性变化的电流,叫做交变电流;其中按正弦规律变化的交流叫正弦交流电;如图所示b 、c 、e 所示电流都属于交流电,其中图b 是正弦交流电;而a 、d 为直流,其中a 为恒定电流;本章研究对象都是交流电;二．正弦交流电的变化规律正弦交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动;电动势的产生：ab bc cd da 四条边都会切割磁感线产生感生电动势ab cd 边在任意时刻运动方向相同,电流方向相反,电动势会抵消； bc da 边在任意时刻运动方向相反,电流方向相反,电动势会叠加 ③任意时刻t,线圈从中性面转过角度θ=ω·t三．正弦式交变电流的变化规律线圈在中性面位置开始计时函数图象磁通量 Φ＝Φm cos ωt ＝BS cos ωt电动势 e ＝E m sin ωt ＝nBSωsin ωt 电压 u ＝U m sin ωt ＝错误!sin ωt 电流i ＝I m sin ωt ＝错误!sin ωtωt 是从该位置经t 时间线框转过的角度也是线速度V 与磁感应强度B 的夹角,同时还是线框面与中性面的夹角当从平行B 位置开始计时：则：E=εm cosωt , I ＝I m cosωt 此时V 、B 间夹角为π/2一ωt ． 对于单匝矩形线圈来说E m =2Blv =BSω； 对于n 匝面积为S 的线圈来说E m =nBSω;感应电动势的峰值仅由匝数N,线圈面积S,磁感强度B 和角速度ω四个量决定;与轴的具体位置,线圈的形状及线圈是否闭合无关; 四．几个物理量1．中性面：匀速旋转的线圈,位于跟磁感线垂直的平面叫做中性面;t=0 1 此位置过线框的磁通量最多．此位置不切割磁感线2此位置磁通量的变化率为零斜率判断．无感应电动势;E=εm sinωt=0,I ＝iotiotiot iotiot图151(a d ))(b ()c ()d ()e 俯视图I m sinωt=03此位置是电流方向发生变化的位置,具体对应图中的t 2,t 4时刻,因而交流电完成一次全变化中线框两次过中性面,电流的方向改变两次,频率为50Hz 的交流电每秒方向改变100次． 2．交变电流的最大值：1ω是匀速转动的角速度,其单位一定为弧度／秒,2最大值对应的位置与中性面垂直,即线框面与磁感应强度B 平行． 3最大值对应图中的t 1、t 3时刻,每周中出现两次．3．瞬时值E=εm sinωt, I ＝I m sinωt 代入时间即可求出．不过写瞬时值时,不要忘记写单位,4．有效值：为了度量交流电做功情况人们引入有效值,它是根据电流的热效应而定的．就是分别用交流电,直流电通过相同阻值的电阻,在相同时间内产生的热量相同,则直流电的值为交流电的有效值．1正弦交流的有效值与峰值之间的关系是ε=2m ε I=2m I U=2m U ;注意：非正弦或余弦交流无此关系,但可按有效值的定义进行推导; 2伏特表与安培表读数为有效值．对于交流电若没有特殊说明的均指有效值;3用电器铭牌上标明的额定电压、额定电流值是指有效值． 4保险丝的熔断电流指的是有效值 例如生活中用的市电电压为220V ,其最大值为2202V=311V有时写为310V ,频率为50HZ,所以其电压即时值的表达式为u=311sin314t V;峰值、有效值、平均值在应用上的区别;峰值是交流变化中的某一瞬时值,对纯电阻电路来说,没有什么应用意义;若对含电容电路,在判断电容器是否会被击穿时,则需考虑交流的峰值是否超过电容器的耐压值;对正弦交流电,其正半周或负半周的平均电动势大小为πωεnBs T Bs n 222=⋅=,为峰值的2/π倍;而一周期内的平均感应电动势却为零;在计算交流通过电阻产生的热功率时,只能用有效值,而不能用平均值;在计算通过导体的电量时,只能用平均值,而不能用有效值; 5．周期与频率：表征交变电流变化快慢的物理量,交流电完成一次全变化的时间为周期；每秒钟完成全变化的次数叫交流电的频率．单位1/秒为赫兹Hz ． 角速度、频率、周期的关系ω=2πf=Tπ2 五．交流电的相关计算从中性面开始转动线圈平面跟磁感线平行时1在研究电容器的耐压值时只能用峰值．2在研究交变电流做功、电功率及产生热量时,只能用有效值． 3在研究交变电流通过导体截面电量时,只能用平均值． 4在研究某一时刻线圈受到的电磁力矩时,只能用瞬时值．疑难辨析交流电的电动势瞬时值和穿过线圈面积的磁通量的变化率成正比;当线圈在匀强磁场中匀速转动时,线圈磁通量也是按正弦或余弦规律变化的;若从中性面开始计时,t=0时,磁通量最大,φ应为余弦函数,此刻变化率为零切线斜率为零,t=4T时,磁通量为零,此刻变化率最大切线斜率最大,因此从中性面开始计时,感应电动势的瞬时表达式是正弦函数,如图所示分别是φ=φm cos ωt 和e=εm sin ωt;从图象中我们可以看到,φ和e 其中一个取最大值的时候,另一个必定为0;一、关于交流电的变化规律例1如图所示,匀强磁场的磁感应强度B=0．5T,边长L=10cm 的正方形线圈abcd 共100匝,线圈电阻r ＝1Ω,线圈绕垂直与磁感线的对称轴OO /匀速转动,角速度为ω＝2πrad ／s,外电路电阻R ＝4Ω,求： 1转动过程中感应电动势的最大值．2由图示位置线圈平面与磁感线平行转过600时的即时感应电动势． 3由图示位置转过600角时的过程中产生的平均感应电动势． 4交流电电表的示数． 5转动一周外力做的功． 661周期内通过R 的电量为多少 解析： ΔΦ=BS sinωt ω=2π/T=θ/Δt1感应电动势的最大值,εm ＝NBωS ＝100×0．5×0．12×2πV=3．14V 2转过600时的瞬时感应电动势：e ＝εm cos600=3．14×0．5 V ＝1．57 V 3通过600角过程中产生的平均感应电动势：ε=NΔΦ/Δt=2．6V4电压表示数为外电路电压的有效值： U=r R +ε·R ＝2143⋅×54=1．78 V5转动一周所做的功等于电流产生的热量 W ＝Q ＝2mε2R 十r·T ＝0．99J661周期内通过电阻R 的电量Q ＝I ·61T ＝R ε61T ＝()6/60sin 0r R T NBS +＝0．0866 C例 2 交流发电机在工作时产生的电压流表示式为sin m u U t ω=,保持其他条件不变,使该线圈的转速和匝数同时增加一倍,则此时电压流的变化规律变为A ．2sin 2m U t ωB ．4sin 2m U t ωC ．2sin m U t ωD ．sin m U t ω二、表征交流电的物理量例3. 交流发电机的转子由B 平行S 的位置开始匀速转动,与它并联的电压表的示数为,那么当线圈转过30°时交流电压的即时值为______V;例4. 右图为一交流随时间变化的图像,求此交流的有效值;答案 I=5A例5.交流发电机转子有n 匝线圈,每匝线圈所围面积为S ,匀强磁场的磁感应强度为B ,匀速转动的角速度为ω,线圈内电阻为r ,外电路电阻为R ;当线圈由图中实线位置匀速转动90°到达虚线位置过程中,求：⑴通过R 的电荷量q 为多少⑵R 上产生电热Q R 为多少⑶外力做的功W 为多少 分析：⑴由电流的定义,计算电荷量应该用平均值：即()()r R nBSq r R t nBS r R t n r R E I t I q +=∴+=+∆Φ=+==,,而,这里电流和电动势都必须要用平均值．．．,．不能用有．．．．效值、最大值或瞬时值．．．．．．．．．．;⑵求电热应该用有效值．．．,先求总电热Q ,再按照内外电阻之比求R 上产生的电热Q R这里的电流必须要用有效值,不能用平均值、最大值或瞬时值;⑶根据能量守恒,外力做功的过程是机械能向电能转化的过程,．电流通过电阻．．．．．．,．又将电能转化为内能．．．．．．．．．,．即．放出电热．．．．;因此W =一定要学会用能量转化和守恒定律来分析功和能; 感抗与容抗1.电感对交变电流的阻碍作用电感对交变电流阻碍作用的大小用感抗X L 来表示：X L =2πf L此式表明线圈的自感系数越大,交变电流的频率越高,电感对交变电流的作用就越大,感抗也就越大;自感系数很大的线圈有通直流、阻交流的作用,自感系数较小的线圈有通低频、阻高频的作用. 2.电容器对交变电流的阻碍作用电容器对交变电流的阻碍作用的大小用容抗X C 此式表明电容器的电容越大,交变电流的频率越高,电容对电流的阻碍作用越小,容抗也就越小;由于电容大的电容器对频率高的交流电流有很好的通过作用,因而可以做成高频旁路电容器,通高频、阻低频；利用电容器对直流的阻止作用,可以做成隔直电容器,通交流、阻直流;1、粒子在电场磁场中运动例6如图所示,两块水平放置的平行金属板板长L = ,板距为d = 30cm ,两板间有B=、垂直于纸面向里的匀强磁场,在两板上加如图所示的脉动电压;在t = 0 时,质量为m = 2×10-15 Kg、电量为q = 1×10-10C的正离子,以速度v0 = 4×103m/s从两板中间水平射入,试问：1粒子在板间作什么运动画出其轨迹;2粒子在场区运动的时间是多少答案1在第一个10-4s内离子作匀速直线运动;在第二个10 - 4s内作匀速圆周运动易知以后重复上述运动;2×10-4 s2、电感和电容对交流电的作用例7 一个灯泡通过一个粗导线的线圈与一交流电源相连接,一块铁插进线圈之后,该灯将：A．变亮B．变暗C．对灯没影响D．无法判断例8如图所示电路中,三只电灯的亮度相同,如果交流电的频率增大,三盏电灯的亮度将如何改变为什么解析：当交变电流的频率增大时,线圈对交变电流的阻碍作用增大,通过灯泡L1的电流将因此而减小,所以灯泡L1的亮度将变暗；而电容对交变电流的阻碍作用则随交变电流频率的增大而减小,即流过灯泡L2的电流增大,所以灯泡L2的亮度将变亮.由于电阻的大小与交变电流的频率无关,流过灯泡L3的电流不变,因此其亮度也不变;例9如图,线圈的自感系数L和电容器的电容C都很小,此电路作用是：A.阻直流通交流,输出交流B.阻交流通直流,输出直流C.阻低频通高频,输出高频电流D.阻高频通低频,输出低频和直流解析：线圈具有通直流和阻交流以及通低频和阻高频的作用,将线圈串联在电路中,如果自自系数很小,那么它的主要功能就是通直流通低频阻高频;电容器具有通交流和阻直流以及通高频和阻低频的作用,将电容器并联在L之后的电路中;将电流中的高频成分通过C,而直流或低频成份被阻止或阻碍,这样输出端就只有直流或低频电流了,答案D例10“二分频”,音箱内有两个不同口径的扬声器,它们的固有频率分别处于高音、低音频段,分别称为高音扬声器和低音扬声器．音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来,送往相应的扬声器,以便使电流所携带的音频信息按原比例还原成高、低频的机械振动．图为音箱的电路图,高、低频混合电流由a、b端输入,L1和L2是线圈,C1和C2是电容器,则A.甲扬声器是高音扬声器B. C2的作用是阻碍低频电流通过乙扬声器C. L1的作用是阻碍低频电流通过甲扬声器D. L2的作用是减弱乙扬声器的低频电流解析：线圈作用是“通直流,阻交流；通低频,阻高频”．电容的作用是“通交流、隔直流；通高频、阻低频”．高频成分将通过C2到乙,故乙是高音扬声器．低频成分通过石到甲．故甲是低音扬声器.L1的作用是阻碍高频电流通过甲扬声器．变压器、电能输送一、变压器1．理想变压器的构造、作用、原理及特征构造：两组线圈原、副线圈绕在同一个闭合铁芯上构成变压器． 作用：在输送电能的过程中改变电压． 原理：电磁感应现象．2．理想变压器的理想化条件及其规律．理想变压器的基本关系式中,电压和电流均为有效值;在理想变压器的原线圈两端加交变电压U 1后,由于电磁感应的原因,原、副线圈中都将产生感应电动势,根据法拉第电磁感应定律有：t n E ∆∆Φ=111,tn E ∆∆Φ=222忽略原、副线圈内阻,有 U 1＝E 1 , U 2＝E 2另外,考虑到铁芯的导磁作用而且忽略漏磁,即认为在任意时刻穿过原、副线圈的磁感线条数都相等,于是又有21∆Φ=∆Φ由此便可得理想变压器的电压变化规律为2121n n U U = 在此基础上再忽略变压器自身的能量损失一般包括线圈内能量损失和铁芯内能量损失这两部分,分别俗称为“铜损”和“铁损”,有P 1=P 2 而P 1=I 1U 1 P 2=I 2U 2于是又得理想变压器的电流变化规律为12212211,n n I I I U I U == 由此可见：1理想变压器的理想化条件一般指的是：忽略原、副线圈内阻上的分压,忽略原、副线圈磁通量的差别,忽略变压器自身的能量损耗实际上还忽略了变压器原、副线圈电路的功率因数的差别．2理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式．3、特殊变压器模型4、规律小结1熟记两个基本公式：① 2121n n U U = ②P 入=P 出,即无论有几个副线圈在工作,变压器的输入功率总等于所有输出功率之和;2原副线圈中过每匝线圈通量的变化率相等．3原副线圈中电流变化规律一样,电流的周期频率一样 4需要特别引起注意的是：①只有当变压器只有一个副线圈工作时．．．．．．．．．．,才有：12212211,n n I I I U I U == ②变压器的输入功率由输出功率决定．．．．．．．．．．．,往往用到：R n U n =I U =P 1/211211⎪⎪⎭⎫ ⎝⎛,即在输入电压确定以后,输入功率和原线圈电压与副线圈匝数的平方成正比,与原线圈匝数的平方成反比,与副线圈电路的电阻值成反比;式中的R 表示负载电阻的阻值．．．．．．．,而不是“负载．．”;“负载”表示副线圈所接的用电器的实际功率;实际上,R ．越大．．,．负载．．越小；．．．R ．越小．．,．负载越大．．．．;负载的大小指的是输出功率的大小;图16-A5Ua b c d当变压器原副线圈匝数比确定以后,其输出电压U 2是由输入电压U 1决定的即U 2=12n n U 1 ;若副线圈上没有负载,副线圈电流为零输出功率为零,则输入功率为零,原线圈电流也为零;只有副线圈接入一定负载,有了一定的电流,即有了一定的输出功率,原线圈上才有了相应的电流,同时有了相等的输入功率,P 入=P 出因此,变压器上的电压是由原线圈决定的,而电流和功率是由副线圈上的负载来决定的;5当副线圈中有二个以上线圈同时工作时,U 1∶U 2∶U 3=n 1∶n 2∶n 3,但电流不可21I I =12n n ,此情况必须用原副线圈功率相等来求电流．6变压器可以使输出电压升高或降低,但不可能使输出功率变大．假若是理想变压器．输出功率也不可能减少．7通常说的增大输出端负载,可理解为负载电阻减小；同理加大负载电阻可理解为降低输出功率．例11如图所示,通过降压变压器将220 V 交流电降为36V 供两灯使用,降为24V 供仪器中的加热电炉使用．如果变压器为理想变压器．求： 1若n 3＝96匝,n 2的匝数；2先合上K 1、K 3,再合上K 2时,各电表读数的变化；3若断开K 3时A 1读数减少220 mA,此时加热电炉的功率； 4当K 1、K 2、K 3全部断开时,A 2、V 的读数．例12如图所示,一理想变压器原线圈、副线圈匝数比为3：1,副线圈接三个相同的灯泡,均能正常发光,若在原线圈再串一相同的灯泡L ,则电源有效值不变 A 、灯L 与三灯亮度相同 B 、灯L 比三灯都暗 C 、灯L 将会被烧坏 D 、无法判断其亮度情况例13如图17-8所示,变压器输入 交变电压U 一定,两个副线圈的匝数为n2和n3,当把一电阻先后接在a,b 间和c,d 间时,安培表的示数分别为I 和I ’,则I ：I ’为A .n 22:n 32 B .2n : 3nC . n 2 :n 3D . n 32 :n 22例14如图所示为一理想变压器,K 为单刀双掷开关,P 为滑动变阻器的滑动触头,U 1为加在原线圈两端的电压,I 1为原线圈中的电流强度,则 A ．保持U 1及P 的位置不变,K 由a 合到b 时,I 1将增大B ．保持P 的位置及U 1不变,K 由b 合到a 时,R 消耗的功率减小C ．保持U 1不变,K 合在a 处,使P 上滑,I 1将增大D ．保持P 的位置不变,K 合在a 处,若U 1增大,I 1将增大 二、电能输送1．电路中电能损失P 耗=I2R=2P R U ⎛⎫⎪⎝⎭,切不可用U 2/R 来算,当用U 2/R 计算时,U 表示的是降在导线上的电压,不是指的输电电压; 2．远距离输电;输电线上的功率损失和电压损失也是需要特别注意的．．．．．．．．．．．．．．．．．．．．．．．;分析和计算时都必须用r I U r I P r r r r ==,2,而不能用r =P Ur 2;第12题L特别重要的是要求会分析输电线上的功率损失12111US L ρU P =P 'r ∝⋅⎪⎪⎭⎫ ⎝⎛,由此得出结论：减少输电线功率损失的途径是提高输电电压或增大输电导线的横截面积,现实面前,选择前者;例15有一台内阻为lΩ的发电机,供给一个学校照明用电,如图所示．升压变压器匝数比为1∶4,降压变压器的匝数比为4∶1,输电线的总电阻R=4Ω,全校共22个班,每班有“220 V,40W”灯6盏．若保证全部电灯正常发光,则：l 发电机输出功率多大 2发电机电动势多大3输电线上损耗的电功率多大 4输电效率是多少5若使用灯数减半并正常发光发电机输出功率是否减半．解析：题中未加特别说明,变压器即视为理想变压器,由于发电机至升压变压器及降压变压器至学校间距离较短,不必考虑该两部分输电导线上的功率损耗．发电机的电动势ε,一部分降在电源内阻上．即I l r,另一部分为发电机的路端电压U 1,升压变压器副线圈电压U 2的一部分降在输电线上,即I 2R,其余的就是降压变压器原线圈电压U 2,而U 3应为灯的额定电压U 额,具体计算由用户向前递推即可． 1对降压变压器： U /2I 2=U 3I 3＝nP 灯=22×6×40 W=5280w 而U /2＝4U 3＝880 V ,所以I 2=nP 灯/U /2=5280/880=6A对升压变压器： U l I l =U 2I 2=I 22R ＋U /2I 2＝62×4＋5280＝5424 W, 所以 P 出=5424 W ． 2因为 U 2＝U /2＋I 2R ＝880＋6×4＝904V , 所以 U 1=U 2=×904＝226 V又因为U l I l =U 2I 2,所以I l =U 2I 2/U l =4I 2=24 A, 所以 ε＝U 1＋I 1r 1=226＋24×1＝250 V ．⑶输电线上损耗的电功率P R =I R 2R =144W 4η＝P 有用/P 出×100％=54245280×100%=97％5电灯减少一半时,n /P 灯=2640 W,I /2＝n /P 灯/U 2＝2640/880=3 A ． 所以P /出=n /P 灯十I /22R=2640＋32×4＝2676w发电机的输出功率减少一半还要多,因输电线上的电流减少一半,输电线上电功率的损失减少到原来的1/4;说明：对变电过程较复杂的输配电问题,应按照顺序,分步推进．或按“发电一一升压——输电线——降压—一用电器”的顺序,或从“用电器”倒推到“发电”一步一步进行分析．注意升压变压器到线圈中的电流、输电线上的电流、降压变压器原线圈中的电流三者相等． 远距离输电例16 远距离输送一定功率的交流电,若输送电压提高到n 倍,则A 、输电线上的电压损失减少到原来的n-1/n 倍B 、输电线上的电能损失不变C 、输电线上的电能损失减少到原来的n 2-1/n 2D 、每根输电线上的电压损失减少到原来的1/n 例17发电机输出功率为100 kW,输出电压是250 V ,用户需要的电压是220 V ,输电线电阻为10 Ω.若输电线中因发热而损失的功率为输送功率的4%,试求：1在输电线路中设置的升、降压变压器原副线圈的匝数比. 2用户得到的电功率是多少2016交变电流高考真题1. 一含有理想变压器的电路如图所示,图中电阻12R R 、和3R 的阻值分别是31ΩΩ、和4Ω,错误!为理想交流电流表,U 为正弦交流电压源,输出电压的有效值恒定;当开关S 断开时,电流表的示数为I ；当S 闭合时,电流表的示数为4I ;该变压器原、副线圈匝数比为A. 2B. 3C. 4D. 52. 如图,理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b ;当输入电压U 为灯泡额定电压的10倍时,两灯泡均能正常发光;下列说法正确的是A.原、副线圈砸数之比为9:1B. 原、副线圈砸数之比为1:9C.此时a 和b 的电功率之比为9:1D.此时a 和b 的电功率之比为1:9 3. 如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表;下列说法正确的是A 、当滑动变阻器的滑动触头P 向上滑动时,1R 消耗的功率变大B 、当滑动变阻器的滑动触头P 向上滑动时,电压表V 示数变大C 、 当滑动变阻器的滑动触头P 向上滑动时,电流表1A 示数变大D 、若闭合开关S,则电流表1A 示数变大,2A 示数变大4. 接在家庭电路上的理想降压变压器给小灯泡L 供电,如果将原、副线圈减少相同匝数,其它条件不变,则A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变5. 图a 所示,理想变压器的原、副线圈的匝数比为4:1,R T 为阻值随温度升高而减小的热敏电阻,R 1为定值电阻,电压表和电流表均为理想交流电表;原线圈所接电压u 随时间t 按正弦规律变化,如图b 所示;下列说法正确的是A ．变压器输入、输出功率之比为4:1B ．变压器原、副线圈中的电流强度之比为1:4C ．u 随t 变化的规律为51sin(50π)u t =国际 单位制D ．若热敏电阻R T 的温度升高,则电压表的示数不变,电流表的示数变大2015交变电流高考真题1. 小型手摇发电机线圈共N 匝,每匝可简化为矩形线圈abcd ,磁极间的磁场视为匀强磁场,方向垂直于线圈中心轴OO ′,线圈绕OO ′匀速转动,如图所示;矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0,不计线圈电阻,则发电机输出电压 A ．峰值是e 0 B ．峰值是2e 0C ．有效值是022Ne D ．有效值是02Ne2. 图示电路中,变压器为理想变压器,a 、b 接在电压有效值不变的交流电源两端,R 0为定值电阻,R 为滑动变阻器;现将变阻器的滑片从一个位置滑动到另一个位置,观察到电流表A 1的示数增大了,电流表A 2的示数增大了;则下列说法正确的是 A ．电压表V 1示数增大B ．电压表V 2、V 3示数均增大C ．该变压器起升压作用D ．变阻器滑片是沿c d →的方向滑动3. 如图,一理想变压器原、副线圈匝数比为4:1,原线圈与一可变电阻串联后,接入一正弦交流电源；副线圈电路中固定电阻的阻值为R 0,负载电阻的阻值R =11R 0,是理想电压表；现将负载电阻的阻值减小为R =5R 0,保持变压器输入电流不变,此时电压表读数为,则A.此时原线圈两端电压的最大值约为34VB.此时原线圈两端电压的最大值约为24VC.原线圈两端原来的电压有效值约为68VD.原线圈两端原来的电压有效值约为48V4. 理想变压器的原、副线圈的匝数比为 3 ：1,在原、副线圈的回路中分别接有阻值相同的电阻,原线圈一侧接有电压为220V 的正弦交流电源上,如图所示,设副线圈回路中电阻两端的电压为U ,原、副线圈回路中电阻消耗的功率之比为k,则A. U=66V,k=1/9B. U=22V,k=1/9C. U=66V,k=1/3D. U=22V,k=1/35． 远距离输电如下图,两变压器均为理想变压器,升压变压器T 的原、副线圈匝数分别为n 1 、n 2 ;在T 的原线圈两端接入一电压sin m u U t ω=的交流电源,若输送电功率为P ,输电线的总电阻为2r ,不考虑其它因素影响,则输电线上损失的电功率为。
高中物理【交变电流的产生和描述】知识点、规律总结
3112
解析：由有效值的定义式得：
2 R
×T2×2＝ER2T，解得：E＝220
V.
答案：220
变式 2：仅余12周期的波形 家用电子调光灯的调光功能是用电子线路将输入的正弦交流电压的波形截去一部 分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调 压方便且体积小．某电子调光灯经调整后电压波形如图所示，求灯泡两端电压的有效值．
1．只有转轴和磁场垂直时，才产生正弦式交变电流． 2．只有正(余)弦式交变电流的有效值和峰值之间是 E＝Em2的关系，其他交流电不是． 3．正弦式交变电流的产生：中性面垂直于磁场方向，线圈平面平行于磁场方向时 电动势最大：Em＝nBSω. (1)线圈从中性面开始转动：e＝Emsin ωt. (2)线圈从平行于磁场方向开始转动：e＝Emcos ωt.
(3)变化规律(线圈在中性面位置开始计时) ①电动势(e)：e＝Emsin ωt. ②电压(u)：u＝____U_m__si_n_ω_t_________． ③电流(i)：i＝____Im__si_n_ω_t__________． (4)图象(如图所示)
二、描述交变电流的物理量
1．交变电流的周期和频率的关系：T＝1f . 2．峰值和有效值 (1)峰值：交变电流的峰值是它能达到的__最__大__值__． (2)有效值：让交变电流与恒定电流分别通过大小_相__同___的电阻，如果在交变电流的 一个周期内它们产生的__热__量__相等，则这个恒定电流 I、恒定电压 U 就是这个交变电流 的电流的有效值和电压的有效值． (3)正弦式交变电流的有效值与峰值之间的关系 I＝ Im2，U＝Um2，E＝Em2. 3．平均值：－E ＝nΔΔΦt .
2．正弦式交变电流的图象(线圈在中性面位置开始计时) 函数表达式
超级经典高中物理：交变电流专题复习
( ) R
( ) R线 ，
增大输电电压U， 即采用高压输电 U 3 n3 是有效方法。 U 4 n4
P 2 U
3.重要关系式：
U 1 n1 U 2 n2
P I U2
2
来计算线损吗？
U 损＝IR线
U3 U2 U损
P损＝I R线 P用＝P P损
EN t
应用:计算通过某导体截面的电量
N E t q It t tN R总 R总 R总
典例导悟：
如图所示，为一交流发电机构造示意图，矩形线圈 abcd， 已知 ad =L1，ab=L2，匝数为n，线圈绕OO′轴在磁感应强 度为B的匀强磁场中以角速度ω匀速转动，线圈电阻为r， 外电路电阻为R，求：(1)由图示位置转过60角时的瞬时感 应电动势（2)转动过程中电压表的示数(3)线圈每转一周， 外力所做的功。(不计一切摩擦)(4)1/6周期内通过R的电荷 O 量 a b
u／ V P
u
V
311 0
图1
电热毯
0.01 0.02 0.03 0.04 t／s 图2
应用
A、计算电路中的电功、电热、电功率 用有效值 B、交流用电器的额定电压和额定电流 及保险丝的熔断电流指的是有效值； C、交流电流表和交流电压表的读数是 有效值 D、对于交流电若没有特殊说明的均指 有效值
4、平均值
C．升压变压器的输出电压等于降压变压器的输入电 压 D．升压变压器的输出功率大于降压变压器的输入功 率
再见!
2、（2009山东高考理综）某小型水电站的电能输送示意 图如下。发电机的输出电压为200V，输电线总电阻为r， 升压变压器原副线圈匝数分别为n，n2。降压变压器原副 线匝数分别为a3、n4（变压器均为理想变压器）。要使 额定电压为220V的用电器正常工作，则（ AD）
高中物理交变电流知识点及公式归纳
高中物理交变电流知识点及公式归纳交变电流的知识点和公式在高中物理中是比较重要的一部分，下面是为大家整理的交变电流知识点及公式，赶快来看吧。
交变电流知识点及公式物理知识记忆方法1、现象记忆法如当车起步和刹车时，人向后、前倾倒的现象，来记忆惯性概念。
2、浓缩记忆法把一些物理概念、物理规律，根据其含义浓缩成简单的几个字，编成一个短语进行记忆。
例如，记光的反射定律时，把涉及的点、线、面、角的物理名词编成一点（入射点）、三线(反射光线、入射光线、法线）、一面（反射光线、入射光线、法线在同一平面内）、二角（反射角、入射角）短语来加深记忆。
记凸透镜成像规律时，可用“一焦分虚实，二焦分大小”、“物近、像远、像变大”短语来记忆。
即当凸透镜成实像时，像与物是朝同方向移动的。
当物体从很远处逐渐靠近凸透镜的一倍焦距时，另一侧的实像也由一倍焦距逐渐远离凸透镜到大于二倍焦距以外，且像距越大，像也越大，反之亦然。
而记平面镜成像规律可浓缩为“物象对称、左右相反。
”3、口诀记忆法物理知识的记忆很多比较枯燥，这时候我们可采用编顺口溜、口诀等形式帮助记忆。
如“杠杆”这部分，作力的力臂是一难点，可以编顺口溜：作力臂，并不难，找到点(支点)，找到线(力的作用线)，作垂线。
这样易读易记，朗朗上口，可以引起学生的极大兴趣，激发学习动机，降低记忆难度，提高记忆效率。
再如“物体有惯性，惯性物属性，大小看质量，不论动与静。
”4、比较记忆法把不同的物理概念、物理规律，特别是容易混淆的物理知识，进行对比分析，对比找出异同点及联系，从而加深理解，增强记忆的方法叫做比较记忆法。
例如，对蒸发和沸腾两个概念可以从发生部位、温度条件、剧烈程度、液化温度变化等方面进行对比记忆。
又如串联电路和并联电路，可以从电路图、特点、规律等方面进行记忆。
还有惯性与惯性定律、像与影、压力与压强等也是如此，比较区别与联系，找出异同。
5、推导记忆法如推导液体内部压强的计算公式。
即p=F/S=G/S=mg/s=pvg/s=pshg/=pgh。
人教版高中物理选择性必修第二册 3.1 交变电流
点拨 求交变电流瞬时值和峰值的方法 ①确定线圈转动从哪个位置开始计时； ②确定表达式是正弦函数还是余弦函数； ③确定转动的角速度 ω＝2πn(n 的单位为 r/s)、峰值 Em＝NBSω； ④写出表达式，代入时间 t 求瞬时值．
练2
在如图所示的交流发电机线圈中，如果 ab 边长为 l1，bc 边长 为 l2，线圈转动的角速度为 ω，线圈匝数为 n，磁感应强度为 B， 从图示位置开始转动，线圈电阻不计．
ab
⇓ 边转动的线速度大小
v＝ωR＝__ω__L2_ad___
⇓
BSω
ab 边产生的感应电动势 eab＝BLabvsin θ＝__2___si_n_ω_ t
⇓
BSω
同理 cd 边产生的感应电动势 ecd＝__2___si_n__ωt
⇓
整个 N 匝线圈产生的感应电动势 e＝_N__B_S_ω_s_i_n ωt 结论：矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动
1．交变电流
知识结构导图
核心素养目标 物理观念：(1)交变电流的产生原理及其变化规律 (2)交变电流的峰值、瞬时值 科学思维：(1)结合发电机示意图，用法拉第电磁感应定律推导 电动势 e 的表达式 (2)能用图像描述正弦交变电流 科学探究：利用交流发电机模型及示意图，分析交变电流的产 生原理 科学态度与责任：交变电流在工农业生产中的应用
(3)线圈从中性面位置开始转过 30°时，感 应电动势的瞬时值是多大？
解 析 ： (1) 交 变 电 流 电 动 势 的 峰 值 为 Em ＝ nBSω ＝ 10×0.5×0.22×10π V＝6.28 V
电流的峰值为 Im＝ERm＝6.28 A. (2)从中性面位置开始计时，感应电动势的瞬时值表达式为 e＝Emsin ωt＝6.28sin 10πt V. (3)线圈从中性面位置开始转过 30°，感应电动势的瞬时值 e＝ Emsin30°＝3.14 V. 答案：(1)6.28 V 6.28 A (2)e＝6.28sin 10πt V (3)3.14 V
高中物理：交变电流知识点
高中物理：交变电流知识点一、交变电流1.定义：大小和方向都随时间做周期性变化的电流叫做交变电流，简称交流(AC)．2.变化规律：如图甲、乙、丙、丁所示都属于交变电流的图象．其中按正弦规律变化的交变电流叫正弦交流电，如图甲所示．二、正弦交变电流的产生及变化规律1. 产生：当闭合线圈由中性面位置(O1O2位置)开始在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生的感应电动势随时间而变化的函数是正弦函数2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)3. 两个特殊位置的特点(1)线圈平面与中性面重合时，S⊥B，Φ最大，，电流方向将发生改变．(2)线圈平面与中性面垂直时，S∥B，Φ＝0，最大，e最大，i最大，电流方向不改变．三、交变电流的周期和频率1. 周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式2. 频率(f)：交变电流在1 s内完成周期性变化的次数．单位是赫兹(Hz)．3. 周期和频率的关系：四、交流电“四值”的比较和理解五、电阻、电感、电容在交流电路中的作用1. 对电流的阻碍作用叫电抗，电抗有3种类型：导体本身对电流的阻碍作用—电阻（阻抗）；线圈对电流的阻碍作用—感抗；电容对电流的阻碍作用—容抗2.电阻、感抗、容抗的比较：六、变压器的结构和原理1．主要构造：是由原线圈、副线圈和闭合铁芯组成的．变压器构造如图所示．(1)原线圈：与交流电源连接的线圈．(2)副线圈：与负载连接的线圈．2．工作原理：电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化．变化的磁场在原副线圈中产生感应电动势，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流．互感现象是变压器工作的基础．由于理想变压器没有磁通量损失，在如图所示的铁芯中各处磁通量Φ相同，且磁通量变化相同，即变压常数相同．又理想变压器无内阻，故无内压降，因此有七、理想变压器的原、副线圈中物理量之间的关系八、电压互感器和电流互感器九、电能输送中减少损耗的方法发电机的输出功率为一定值，P＝UI，在远距离输电的过程中，有相当一部分能量损耗在输电线上，设输电线的电阻为r，则损耗的电能，即转化为热能的部分为Q＝I2Rt，热功率为P热＝P损＝I2R，要减少线路上电能的损耗，有两种方法：(1) 减小电阻：①减小电阻率，现有的导线多为铝导线，可改为铜，但价格太高；②减小距离，但可行性不大；③增大面积，有局限性，并且耗费材料．(2)减小电流：在输出功率不变的情况下，要减小电流，必须提高 U，即需采用高压输电．十、远距离输电系统远距离高压输电的几个基本关系(以图为例)当输送的电功率一定时，输电电压增大到原来的n倍，输电线上损耗的功率就减少到原来的。
交变电流知识点总结
交变电流知识点总结交变电流知识点总结交变电流是指方向和大小都随时间改变的电流。
它是电力系统中最常用的电流形式之一，下面将从以下几个方面进行详细总结。
一、交变电流的基本概念1. 交变电流的定义：方向和大小都随时间改变的电流。
2. 交变电流的周期：一个完整的正弦波所需要的时间，单位为秒。
3. 交变电流的频率：单位时间内正弦波重复出现的次数，单位为赫兹。
4. 交变电压和交变电流之间的关系：根据欧姆定律，U=IR，所以在同一线路上，当交变电压增大时，相应地会导致交变电流增大。
二、正弦波及其特性1. 正弦波是指周期性地上升和下降，并且上升和下降速度相等的波形。
2. 正弦波有三个重要参数：振幅、周期和相位。
3. 振幅是指正弦波上下振动时到达最高点或最低点时距离平衡位置最远的距离。
4. 周期是指正弦波一个完整振动所需要的时间。
5. 相位是指正弦波在某一时刻相对于另一个正弦波的位置。
三、交变电流的产生和传输1. 交变电流可以通过发电机产生，然后通过输电线路传输到消费者。
2. 交变电流在输电线路中会遇到一些损耗，如导线阻抗、绝缘损耗和地线损耗等。
3. 为了减少损耗，需要采取措施来提高输电效率，如增大导线截面积、使用更好的绝缘材料和优化输电线路设计等。
四、交变电流的应用1. 交变电流广泛应用于家庭用电、工业生产和公共设施等领域。
2. 家庭用电中常见的交变电器有灯具、空调、冰箱等。
3. 工业生产中常见的交变电器有发动机、照明设备、加热设备等。
4. 公共设施中常见的交变电器有街灯、信号灯、广告牌等。
五、安全注意事项1. 在使用交变电器时要注意安全，避免触摸裸露导线或插头。
2. 不要在潮湿或水淋条件下使用交变电器。
3. 不要在电器故障时自行修理，应该寻求专业人员的帮助。
4. 在更换灯泡、插头或其他电器元件时，应先切断电源。
总结：交变电流是一种方向和大小都随时间改变的电流形式。
正弦波是交变电流中最常见的波形，具有振幅、周期和相位三个重要参数。
高中物理交变电流知识点总结
高中物理交变电流知识点总结一、基本概念1. 交变电流的定义交变电流是指方向和大小都不断变化的电流。
在交变电流中，电子的流动方向随时间不断改变，并且电流的大小也随时间发生变化。
2. 交变电流的特点（1）方向和大小均不断变化；（2）周期性的变化；（3）交变电流的频率和周期；（4）有效值和峰值。
二、交变电流的产生1. 交变电压的产生交变电压是指在一个周期内，电压的方向和大小都在变化。
电压源中的正负极在不断变换，导致电压的变化。
2. 交变电流的产生当交变电压作用于电路中时，就会产生交变电流。
在一个周期内，电流的方向和大小都会随着电压的变化而变化。
三、交变电流的表示1. 正弦交变电流正弦交变电流是一种最常见的交变电流形式。
它的大小和方向随时间呈正弦变化，用正弦函数可以表示。
2. 交变电流的表示方法在交变电流中，通常使用瞬时值、周期、频率、有效值、峰值等指标来表示其特性。
四、交变电流的电路1. 交变电流电阻在交变电流电路中，电流经过电阻时产生热能，并且电阻的大小可以用欧姆定律来表示。
2. 交变电流的电感在电路中，当电感线圈中通过交变电流时，产生的感应电动势和感应电流会使得电感的阻抗随频率而变化。
3. 交变电流的电容电容对交变电流的阻抗与频率成反比关系，当频率越高，电容的阻抗越小。
五、交变电流的功率和传输1. 交变电流的功率在交变电流中，功率的计算除了考虑电流的大小外，还需考虑电流和电压之间的相位关系。
2. 交变电流的传输在输电系统中，为了减小线路损耗和提高输电效率，通常会采用高压、大电流的交变电流进行传输。
六、交变电流的应用1. 家用电器家用电器中，比如变压器、电风扇等都需要交变电流供电。
2. 工业生产在工业生产中，各种机械设备和控制系统也需要用到交变电流。
3. 通信传输在通信传输系统中，交变电流也是不可或缺的。
七、保护措施由于交变电流具有一定的危险性，我们在使用交变电流时需要注意一些保护措施，比如接地保护、断路器保护等。
高中物理知识点交变电流概念公式
交变电流知识点讲解1. 交流电的产生（1）交流电：大小和方向均随时间作周期性变化的电流。
方向随时间变化是交流电的最主要特征。
（2）交流电的产生①平面线圈在匀强磁场中绕垂直于磁感线的轴转动时，线圈中就会产生按正弦规律变化的交流电，这种交流电叫正弦式交流电。
②中性面：垂直于磁场的平面叫中性面。
线圈位于中性面时，穿过线圈的磁通量最大，但磁通量的变化率为零，此位置线圈中的感应电动势为零，且每经过中性面一次感应电流的方向改变一次。
线圈每转一周，两次经过中性面，感应电流的方向改变两次。
（3）正弦式交流电的变化规律：若从中性面位置开始计时，那么线圈中的电动势、电流、加在外电阻上的电压的瞬时值均按正弦规律变化。
②图像如图所示：2. 表征交流电的物理量（1）描述交流电的大小①瞬时值：交流电的瞬时值反映的是不同时刻交流电的大小和方向。
②最大值：交流电在变化过程中所能达到的最大值是表征交流电强弱的物理量。
③有效值：是根据交流电的热效应规定的，反映的是交流电在能量方面的平均效果。
让交流电与恒定电流通过阻值相同的电阻，若在相等时间内产生的热量相等，这一恒定电流值就是交流电的有效值。
各种电器设备所标明的额定电流和额定电压均是有效值。
（2）周期和频率是用来表示交流电变化快慢的物理量：3. 变压器（1）变压器的构造及原理①构造：由一个闭合的铁芯以及绕在铁芯上的两组（或两组以上）的线圈组成。
和电源相连的线圈叫原线圈，与负载相连的线圈叫副线圈。
②工作原理原线圈加上交变电压后会产生交变的电流，这个交变电流会在铁芯中产生交变的磁通量，那么副线圈中会产生交变电动势，若副线圈与负载组成闭合电路，副线圈中也会有交变电流产生，它同样在铁芯中激发交变的磁通量，这样，由于原、副线圈中有交变电流通过而发生的一种相互感应现象叫互感现象。
变压器工作的物理基础就是利用互感现象。
（2）理想变压器①铁芯封闭性好、无漏磁现象，即穿过原、副线圈的磁通量相等。
②线圈绕组的电阻不计，无铜损现象。
高中物理交变电流知识点归纳
《交变电流》第一节交变电流的产生和描述【基本概念、规律】一、交变电流的产生和变化规律1．交变电流大小和方向随时间做周期性变化的电流．2．正弦交流电(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)中性面①定义：与磁场方向垂直的平面．②特点：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．二、描述交变电流的物理量1．交变电流的周期和频率的关系：T＝1 f.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的最大值．(2)有效值：让交流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，则这个恒定电流I、恒定电压U就是这个交变电流的有效值．(3)正弦式交变电流的有效值与峰值之间的关系I＝I m2，U＝U m2，E＝E m2.3．平均值：E＝n ΔΦΔt＝BL v.【重要考点归纳】考点一交变电流的变化规律1．正弦式交变电流的变化规律(线圈在中性面位置开始计时)2.(1)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变． (2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变． 3.解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBSω中的S 为有效面积．(3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．考点二 交流电有效值的求解 1．正弦式交流电有效值的求解 利用I ＝I m 2，U ＝U m 2，E ＝E m2计算． 2．非正弦式交流电有效值的求解交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算．注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”．计算时“相同时间”要取周期的整数倍，一般取一个周期．考点三 交变电流的“四值”的比较I ＝I m2 电压、额定电流 (4)保险丝的熔断电流 平均值交变电流图象中图线与时间轴所夹面积与时间的比值E ＝ΔΦΔt I ＝ER ＋r计算通过电路截面的电荷量1.书写交变电流瞬时值表达式的基本思路 (1)求出角速度ω，ω＝2πT＝2πf . (2)确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBSω求出相应峰值． (3)明确线圈的初始位置，找出对应的函数关系式．①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt .②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt第二节 变压器 远距离输电【基本概念、规律】一、变压器原理1．工作原理：电磁感应的互感现象． 2．理想变压器的基本关系式 (1)功率关系：P 入＝P 出． (2)电压关系：U 1U 2＝n 1n 2，若n 1>n 2，为降压变压器；若n 1<n 2，为升压变压器． (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1；有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 二、远距离输电 1．输电线路(如图所示)2．输送电流 (1)I ＝P U .(2)I ＝U －U ′R .3．电压损失 (1)ΔU ＝U －U ′.(2)ΔU ＝IR . 4．功率损失 (1)ΔP ＝P －P ′.(2)ΔP ＝I 2R ＝⎝⎛⎭⎫P U 2R ＝ΔU2R. 【重要考点归纳】考点一 理想变压器原、副线圈关系的应用 1．基本关系(1)P 入＝P 出，(有多个副线圈时，P 1＝P 2＋P 3＋……) (2)U 1U 2＝n 1n 2，有多个副线圈时，仍然成立． (3)I 1I 2＝n 2n 1，电流与匝数成反比(只适合一个副线圈) n 1I 1＝n 2I 2＋n 3I 3＋……(多个副线圈)(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同． 2．制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定． (2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定． (3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定． 3.关于理想变压器的四点说明： (1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率． (3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值． 考点二 理想变压器的动态分析 1.匝数比不变的情况(如图所示) (1)U 1不变，根据U 1U 2＝n 1n 2可以得出不论负载电阻R 如何变化，U 2不变．(2)当负载电阻发生变化时，I 2变化，根据I 1I 2＝n 2n 1可以判断I 1的变化情况．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2.负载电阻不变的情况(如图所示) (1)U 1不变，n 1n 2发生变化，U 2变化．(2)R 不变，U 2变化，I 2发生变化． (3)根据P 2＝U 22R和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化．3.变压器动态分析的思路流程考点三 关于远距离输电问题的分析 1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．2．远距离高压输电的几个基本关系(以下图为例)：(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3. (2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3U 2＝ΔU ＋U 3，I 2＝I 3＝I 线． (3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线. (4)输电线上损耗的电功率： P 损＝I 线ΔU ＝I 2线R 线＝⎝⎛⎭⎫P 2U 22R 线．3.解决远距离输电问题应注意下列几点 (1)画出输电电路图．(2)注意升压变压器副线圈中的电流与降压变压器原线圈中的电流相等． (3)输电线长度等于距离的2倍． (4)计算线路功率损失一般用P 损＝I 2R 线．【思想方法与技巧】特殊变压器问题的求解一、自耦变压器高中物理中研究的变压器本身就是一种忽略了能量损失的理想模型，自耦变压器(又称调压器)，它只有一个线圈，其中的一部分作为另一个线圈，当交流电源接不同的端点时，它可以升压也可以降压，变压器的基本关系对自耦变压器均适用．分为：电压互感器和电流互感器，比较如下：电压互感器电流互感器原理图原线圈的连接并联在高压电路中串联在大电流电路中副线圈的连接连接电压表连接电流表互感器的作用将高电压变为低电压将大电流变为小电流利用的公式U1U2＝n1n2I1n1＝I2n2三、多副线圈变压器对于副线圈有两个及以上的理想变压器，电压与匝数成正比是成立的，而电流与匝数成反比的规律不成立．但在任何情况下，电流关系都可以根据原线圈的输入功率等于副线圈的输出功率即P入＝P出进行求解．实验十一传感器的简单使用一、实验目的1．了解传感器的工作过程，探究敏感元件的特性．2．学会传感器的简单使用．二、实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、温度计、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．1．研究热敏电阻的热敏特性(1)将热敏电阻放入烧杯中的水中，测量水温和热敏电阻的阻值(如实验原理图甲所示)．(2)改变水的温度，多次测量水的温度和热敏电阻的阻值，记录在表格中．2．研究光敏电阻的光敏特性(1)将光敏电阻、多用电表、灯泡、滑动变阻器连接好(如实验原理图乙所示)，其中多用电表置于“×100”挡．(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据．(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录．(4)用手掌(或黑纸)遮光时，观察表盘指针显示电阻阻值的情况，并记录．一、数据处理1．热敏电阻的热敏特性(1)画图象在右图坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．(2)得结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．2．光敏电阻的光敏特性(1)探规律根据记录数据定性分析光敏电阻的阻值与光照强度的关系．(2)得结论①光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；②光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．二、误差分析本实验误差主要来源于温度计和欧姆表的读数．三、注意事项1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少．3．欧姆表每次换挡后都要重新调零．。
高中物理交变电流专题讲解
交变电流的产生和变化规律要点一、直流电和交流电1．直流电电流的方向不随时间变化的电流或电压叫做直流电。
直流电可以分为：脉动直流电和恒定电流两种形式。
脉动直流电：电流或电压的大小随时间发生变化，但方向不发生变化，如图甲、乙所示。
恒定电流（或恒定电压）：电流或电压的大小和方向都不随时间发生变化，如图丙、丁。
2．交电流1．定义：大小和方向都随时间做周期性变化的电流叫交变电流。
要点诠释：（1）方向不变的电流叫做直流，大小和方向都不变的电流叫恒定电流。
（2）大小不变、方向改变的电流也是交变电流。
2．产生：在匀强磁场中，绕垂直于磁场方向的轴匀速转动的线圈里产生的是正弦式交变电流。
要点诠释：（1）矩形线框在匀强磁场中匀速转动，仅是产生交变电流的一种方式，但不是唯一方式。
（2）交变电流的典型特征是电流方向变化，其大小可能不变，如图所示的交变电流称为矩形交变电流，在方向变化时其大小可能不变。
【典型例题】类型一、判断电流是否为交变电流例1（多选）．如图所示图象中属于交变电流的有（）【答案】ABC【解析】本题考查交变电流的定义。
A、B、C中e的方向均发生了变化，故它们属于交变电流，但不是正弦式交变电流，D 中的方向未变化，故是直流。
要点二、交变电流的变化规律3．中性面：线圈平面垂直于磁感线时，各边都不切割磁感线，线圈中的感应电流为零，这一位置叫中性面。
特点：（1）线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零，感应电流为零。
（2）线圈经过中性面时，线圈中的电流方向要发生改变。
线圈转一周有两次经过中性面，所以每转一周电流方向改变两次。
如图所示，该线圈从中性面起经时间t 转过角度θ，则t θω=，此时两边ab cd 、速度方向与磁感线方向的夹角分别为t ω和180t ω︒－，它们产生的感应电动势同向相加，整个线圈中的感应电动势为：sin sin(180)2sin ab cd ab e Bl v t Bl v t Bl v t ωωω=+︒-=，因为2adl v ω=⋅，代入上式得 sin e B S t ωω=。
高中物理交变电流知识点的总结
高中物理交变电流知识点的总结【精选】高中物理交变电流知识点的总结现实学习生活中，大家最熟悉的就是知识点吧？知识点在教育实践中，是指对某一个知识的泛称。
相信很多人都在为知识点发愁，下面是店铺帮大家整理的高中物理交变电流知识点的总结，希望能够帮助到大家。
高中物理交变电流知识点总结(1)中性面线圈平面与磁感线垂直的位置，或瞬时感应电动势为零的位置。
中性面的特点：a.线圈处于中性面位置时，穿过线圈的磁通量Φ最大，但=0;产生：矩形线圈在匀强磁场中绕与磁场垂直的轴匀速转动。
变化规律e=NBSωsinωt=Emsinωt;i=Imsinωt;(中性面位置开始计时)，最大值Em=NBSω四值：①瞬时值②最大值③有效值电流的热效应规定的;对于正弦式交流U==0.707Um④平均值不对称方波：不对称的正弦波求某段时间内通过导线横截面的电荷量Q=IΔt=εΔt/R=ΔΦ/R我国用的交变电流，周期是0.02s，频率是50Hz，电流方向每秒改变100次。
表达式：e=e=220sin100πt=311sin100πt=311sin314t线圈作用是“通直流，阻交流;通低频，阻高频”.电容的作用是“通交流、隔直流;通高频、阻低频”.变压器两个基本公式：①②P入=P出，输入功率由输出功率决定，远距离输电：一定要画出远距离输电的示意图来，包括发电机、两台变压器、输电线等效电阻和负载电阻。
并按照规范在图中标出相应的物理量符号。
一般设两个变压器的初、次级线圈的匝数分别为、n1、n1/n2、n2/，相应的电压、电流、功率也应该采用相应的符号来表示。
功率之间的关系是：P1=P1/，P2=P2/，P1/=Pr=P2。
电压之间的关系是：电流之间的关系是：.求输电线上的电流往往是这类问题的突破口。
输电线上的功率损失和电压损失也是需要特别注意的。
分析和计算时都必须用，而不能用，特别重要的是要会分析输电线上的功率损失。
延伸阅读：恒定电流公式：2016年高考物理知识点【摘要】高考是关系到学生能不能顺利进入理想大学学习的重要考试，店铺为大家准备了“恒定电流公式：2013年高考物理知识点”，希望对参加2013年高考的考生朋友有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交变电流知识点总结
一、交变电流
1定义：大小和方向都随时间做周期性变化的电流，称为交变电流，简称交流，用符号“~”表示。
2特点：电流方向随时间做周期性变化，是交流电最主要的特征，也是交流电与直流电最主要的区别。
3、正弦式交变电流
交流电产生过程中的两个特殊位置
图示
概念中性面位置与中性面垂直的位置
特k
B S
⊥
BS
Φ=，最大
e n
t
Φ
∆
==
∆
，最小
B S
Φ=，最小
e n nBS
t
Φ
ω
∆
==
∆
，最大
感应电流为零，方向改变 感应电流最大，方向不变
变化规律（线圈从中性面开始计时）
物理
量
函数
图像
磁通
量
cos cos m t BS t ΦΦωω==
电动
势
m sin sin e E t nBS t ωωω==
电压 m sin sin m R
u U t E t R r
ωω==
+
电流 m
sin sin m E i I t t R r
ωω==
+
4、描述交变电流的物理量
周期和频率
（1）周期：交变电流完成一次周期性变化所需要的时间叫做交变电流的周期，用符号T表示，其单位是秒（s）。
（2）频率：交变电流在1s内完成周期性变化的次数叫做交变电流的频率，用符号f表示，其单位是赫兹（Hz）。
描述交变电流的四值
5、解题方法及技巧
正弦交变电流图像的信息获取
⎧⎪
→⎧⎪
⎨⎪
→⎨⎪
⎪⎪
→⎩⎩
直接读取：最大值、周期最大值有效值图像信息间接获取周期频率、角速度、转速瞬时值线圈的位置 交变电流有效值的求解方法
（1）对于按正（余）弦规律变化的电流，可利用交变电流的有效值
与峰值的关系求解，即E =
、U =
、I =。
（2）对于非正（余）弦规律变化的电流，可从有效值的定义出发，由热效应的“三同原则”（同电阻、同时间、同热量）求解，一般选一个周期的时间计算。
交变电流平均值和有效值的区別
求一段时间内通过导体横截面的电荷量时要用平均值，q It =。
平均值的计算需用E t
Φ∆=∆和E
I
R
=。
切记122
E E E +≠，平均值不等于有效值。
二、电感与电容对交流电的影响
越大，即感抗越大即容抗越小
应用
①低频扼流圈：通直流、
阻交流
②高频扼流圈：通低频、
阻高频
①隔直电容器：通交流、
隔直流
②旁路电容器：通高频、
阻低频
三、变压器和远距离输电
1、变压器的构造
如图甲所示为变压器的结构图，它是由闭合铁芯和绕在铁芯上的两个线圈组成的。
跟电源相连的叫原线圈；另一^线圈跟负载连接，叫副线圈。
铁芯由涂有绝缘漆的硅钢片叠合而成。
图乙是电路符号。
2、工作原理
变压器的工作原理是电磁感应的互感现象。
当在原线圈上加交变电流时，电流的大小和方向不断改变，它在铁芯中产生交变的磁场，穿过
副线圈，变化的磁场在副线圈上产生感应电动势。
这样原、副线圈在铁芯中的磁通量发生了变化，从而发生互感现象，产生了感应电动势。
3、能量转化过程
原线圈的电能磁场能副线圈的电能
→→
4、理想变压器的基本关系
续表
5、输电线路损耗的计算
若输送功率为P 输，输电电压为U 输，输电线的总电阻为R 线，则： （1）电压损耗：P U I R R U ==
输损线线线输。
（2）功率损耗：222P P I
R R U ==
输损线线线输。
减小损耗的方法
由电压损耗和功率损耗的公式可以看出，在不减小输送功率的前提下，减小损耗的方法有两个：
（1）减小输电线路的电阻：由l R S
ρ=可知，间距一定时，使用电阻
率小的材料或增大导体的横截面积均可减小电阻。
（2）增大电压：增大输电电压就可以减小输电线路的电流，从而大幅度减小两种损耗。
6、处理远距离输电问题的解题步骤：
（1）画出远距离输电的示意图，并在图上标出相应的物理量。
（2）以变压器铁芯为界线区分各个回路。
各回路独立，运用串联电路的特点和性质，分析回路中的电压、电流和功率等问题。
（3）各回路间通过变压器的匝数比、电压比、电流比和原、副线圈输入功率与输出功率相同的关系相联系。
（4）在计算输电线上的功率损耗时，思路应该是
22
U P I R P P R ===-损
用损送线线，一定不能用2U P R =
送
损线。
（5）电网送电遵循“用多少送多少”的原则，说明原线圈电流由副线圈电流决定。
