【专业知识】建筑电气知识：常用低压控制和保护电器有什么
电气控制系统常用低压电器
电气控制系统常用低压电器：接触器，继电器，熔断器，主令电器，自动空气断路器。
电器：一种能控制电的工具；
低压电器：工作在交流电压1500V，直流电压1200V以下电路中的电气设备；
接触器：用来接通或切断电动机或其他负载主电路的一种控制器，一般分为交流接触器和直流接触器；
继电器：一种根据特定形式的输入信号而动作的自动控制电器，起分类为较多，（与接触器不同主要是因为：他用于反应控制信号，起出点通常接在控制电路中）；
熔断器：一种利用熔化作用而切断电路的保护电器，主要由熔体和熔断管两部分组成；
主令电器：在自动控制系统中，用于发送或转换控制指令的电器，常用的主令电器有控制按钮、万能转换开关、朱令控制器、行程开关、接近开关；
自动空气断路器：又称为自动空气开关或自动开关，他相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器，（与接触器不同的是：他允许切断短路电流，但允许造作次数较低）。
常用低压控制电器
图1.5 自动空气断路器的原理图
8
1.5 熔断器
熔断器中的熔体俗称保险丝或熔丝，一般为电阻率较高且熔点较低的合金制成，例如铅锡合 金等，或用截面积很小的良导体制成，例如铜、银等。它串接在被保护的电路中，当电路发 生短路时，过大的短路电流使熔丝熔断，从而切断电源，达到保护线路和电气设备的目的。 熔断器是电路中最常用最有效的短路保护电器。常用的熔断器有管式、嵌入式和螺旋式三种， 如图1.6所示。
常用低压控制电器
低压控制电器种类繁多，按动作性质可分为手动电器和自动电器两类。手动电器必须由人工 操纵，如闸刀开关、组合开关、按钮等。自动电器是随某些电信号（如电压、电流等）或某 些物理量的变化而自动动作的，如继电器、接触器、行程开关等。控制电器还有实现保护功 能的保护电器，如熔断器、热继电器等。
（a）结构图
图1.7 交流接触器
（b）符号
10
1.7 继电器
继电器是用于控制电路和保护电路的电器，它主要用来传递信号、并不直接去操纵主电
路。继电器类型很多，工作原理也不相同，但都是在某种物理星如电压、电流、温度、压力、
速度及行程等的作用下而动作的，当这些物理量达到某一预定数值时，继电器就开始工作，
（a）原理图
图1.9 热继电器
发热元件 FR
F R
动断 触点
（b）符号
13
3．时间继电器
时间继电器是一种从得到输入信号（线圈通电或断电）起，经过一段时间延时后才动作
的继电器。时间继电器具有延时作用，适用于定时控制，可用于按照所需时间间隔来接通、
断开或换接被控制电路。时间继电器按触点延时动作的不同，可分为通电延时型和断电延时
用手按，而行程开关则是用运动部件上的撞块（或挡板）来撞压的。当撞块压着行程开关时，
常见低压电器
选用熔断器，一般应符合下列原则： 1.根据用电网络电压选用相应电压等级的熔断器； 2.根据配电系统可能出现的最大故障电流、选用具有 相应分断能力的熔断器； 3.在电动机回路中用作短路保护时，为避免熔体在电 动机起动过程中熔断，对于单台电动机，熔体额 定电流≥（1.5~2.5）*电机额定电流；对于多*容量最 大一台电动机的额定电流+其余电动机的计算负 荷电流。
4. 对电炉及照明等负载的短路保护，熔体的额定电流等 于或稍大于负载的额定电流； 5. 采用熔断器保护线路时，熔断器应装在各相线上。在 二相三线或三相四线回路的中性线上严禁装熔断器， 这是因为中性线断开会引起电压不平衡，可能造成设 备烧毁事故。在公共电网供电的单相线路的中性线上 应装熔断器，电业的总熔断器除外。 6. 各级熔体应相互配合、下一级应比上一级小。
接触器适用于远距离频繁接通和分断交、直流主电 路及大容量控制电路。可分为交流接触器和直流接 触器两种。接触器主要由主触头、灭弧系统、电磁 系统、辅助触头和支架等组成。交流接触器主要有 CJ0、CJ10、CJ12、 CJ12B系列以及众多的盒子品 牌。直流接触器主要有CZ0系列。
2016.1.12
在低压配电设备中常用的低压电器有：
1.低压断路器
低压断路器也称为低压自动开关，主
要作为不频繁地接通或分断电路之用。 而且低压断路器还具有过载、短路和 失压保护装置，在电路发生过载、短 路、电压降低或消失时，断路器可自 动切断电路，从而保护电力线路及电 源设备。
熔断器是一种简单的保护电器，在低压配电电路中， 主要用于短路保护。它串联在电路中，当通过的电 流大于规定值时，以它本身产生的热量，使熔体熔 化而自动分断电路。熔断器与其他电器配合，可以 在一定的短路电流范围内进行有选择的保护。
常用低压电气元件介绍
常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。
它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。
下面将介绍几种常用的低压电气元件。
1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。
断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。
2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。
熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。
3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。
接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。
接触器广泛应用于控制电动机和其他大功率电器设备。
4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。
开关能够将电路连接或切断，实现对电器设备的控制。
开关广泛应用于家庭、办公室和工业场所等场合。
5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。
保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。
6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。
接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。
7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。
变压器广泛应用于电力系统、工业设备、家庭电器等领域。
8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。
控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。
9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

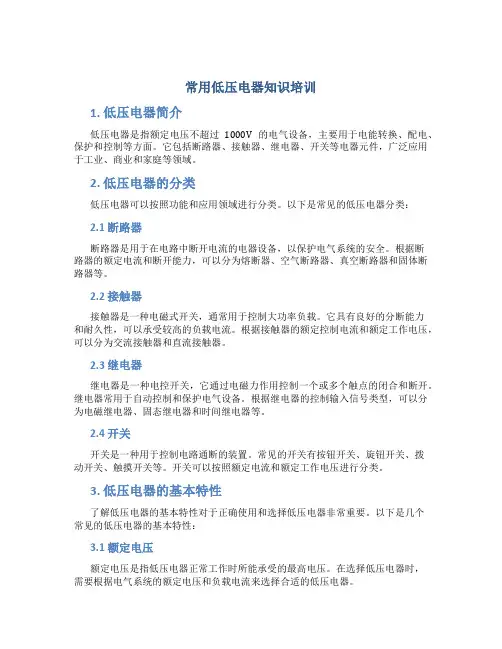

常用低压电器知识培训
常用低压电器知识培训1. 低压电器简介低压电器是指额定电压不超过1000V的电气设备，主要用于电能转换、配电、保护和控制等方面。
它包括断路器、接触器、继电器、开关等电器元件，广泛应用于工业、商业和家庭等领域。
2. 低压电器的分类低压电器可以按照功能和应用领域进行分类。
以下是常见的低压电器分类：2.1 断路器断路器是用于在电路中断开电流的电器设备，以保护电气系统的安全。
根据断路器的额定电流和断开能力，可以分为熔断器、空气断路器、真空断路器和固体断路器等。
2.2 接触器接触器是一种电磁式开关，通常用于控制大功率负载。
它具有良好的分断能力和耐久性，可以承受较高的负载电流。
根据接触器的额定控制电流和额定工作电压，可以分为交流接触器和直流接触器。
2.3 继电器继电器是一种电控开关，它通过电磁力作用控制一个或多个触点的闭合和断开。
继电器常用于自动控制和保护电气设备。
根据继电器的控制输入信号类型，可以分为电磁继电器、固态继电器和时间继电器等。
2.4 开关开关是一种用于控制电路通断的装置。
常见的开关有按钮开关、旋钮开关、拨动开关、触摸开关等。
开关可以按照额定电流和额定工作电压进行分类。
3. 低压电器的基本特性了解低压电器的基本特性对于正确使用和选择低压电器非常重要。
以下是几个常见的低压电器的基本特性：3.1 额定电压额定电压是指低压电器正常工作时所能承受的最高电压。
在选择低压电器时，需要根据电气系统的额定电压和负载电流来选择合适的低压电器。
3.2 额定电流额定电流是指低压电器能够承受的最大电流。
选择低压电器时，需要根据电气系统的额定电流和负载电流来选择合适的低压电器。
3.3 断开能力断开能力是指低压电器在断开电路时所能承受的短路电流。
低压电器的断开能力需要满足电气系统的短路电流要求，以确保电气系统的安全。
3.4 环境条件低压电器的环境条件包括工作温度、湿度、海拔高度等。
在选择和安装低压电器时，需要考虑电气系统所处的环境条件，以确保低压电器的正常运行。
常用低压电器基础知识
常用低压电器基础知识1. 低压电器的概念和分类低压电器是指额定电压在1000V及以下的电气设备或元件。
根据其功能和用途的不同，低压电器可以分为开关类、保护类和控制类三种类型。
1.1 开关类低压电器开关类低压电器主要用于电路的接通和断开，常见的有开关、插座、隔离开关等。
1.1.1 开关开关是一种用于控制电流流通状态的电器设备，可以分为单极、双极和多极三种类型。
单极开关只有一个开关单元，用于控制电路的通断；双极开关有两个开关单元，可分别控制两个电路的通断；多极开关则可以控制多个电路的通断。
1.1.2 插座插座用于将电器设备与电源连接，一般由插头和插座组成。
插头是电器设备的一部分，插座则固定在墙壁或电线盒中。
插座根据用途可以分为普通插座和特殊插座，特殊插座包括USB插座、电话插座等。
1.2 保护类低压电器保护类低压电器主要用于保护电路和电器设备的安全，常见的有保险丝、断路器、熔断器等。
1.2.1 保险丝保险丝是一种用于过载保护的电器元件，当电流超过额定值时，保险丝会熔断，切断电路，保护电器设备不受损坏。
根据安装方式和熔断特性的不同，保险丝可以分为熔断器式和复位式两种类型。
断路器是一种用于过载和短路保护的电器设备，与保险丝相比，断路器具有手动和自动两种断电方式，可以重复使用。
断路器根据额定电流和断电方式的不同，可以分为空气断路器、塑壳断路器、漏电断路器等。
1.3 控制类低压电器控制类低压电器主要用于实现电气设备的控制和调节，常见的有继电器、计时器、接触器等。
1.3.1 继电器继电器是一种电器设备，通过电磁作用实现在一个电路中控制另一电路的开闭，常用于自动控制系统中。
继电器根据控制方式的不同，可以分为电压继电器、电流继电器和时间继电器等。
计时器是一种用于定时控制的电器设备，可以实现定时开关、定时报警等功能。
计时器根据控制原理和显示方式的不同，可以分为机械计时器和电子计时器等。
1.3.3 接触器接触器是一种电控制器具有控制较大电流的功能，常用于电动机的起动、停止和正反转控制，同时也可用于其他电气设备的控制。
常用低压电气设备(1)
常用低压电气设备(1)低压电气设备是现代工业、建筑以及家庭中广泛应用的一种设备。
低压电气设备通常分为电气控制设备和配电设备两大类。
下面，我们来详细了解一下常见的低压电气设备。
一、电气控制设备1.接触器接触器是一种电器，常用于控制交流电路。
它能够进行远程控制、短路保护、过载保护等。
接触器通常由电磁铁、机构部分和触点等组成。
2.继电器继电器是一种能够控制大电流的电器。
它的主要作用是实现电路的自动控制和保护。
继电器通常由电磁铁、机构部分和触点等组成。
它具有重量轻、小体积、故障率低等优点。
3.按钮开关按钮开关是一种手动电气控制元件。
它通常被用来控制开关的状态，例如控制灯的开关或者机器的启停等。
4.传感器传感器能将感应到的物理量或者属性转化为电信号，例如热量、光线、声音等。
传感器被广泛应用于家电、制造业、环境监测以及医疗行业等领域。
二、配电设备1.断路器断路器通常用于保护电路过载和短路的情况。
它主要由一个熔断部件和多个操作机构组成。
当电路发生过载或者短路时，断路器会在保护装置的作用下切断电路，从而保护设备的安全。
2.接线板接线板是将多个电气设备分别连接在一起的一个模块。
接线板通常具有方便安装和维护、标准化的扁平组织结构等优点。
3.变压器变压器是一种专门用于改变交流电压的电器。
它主要由两个线圈和铁芯组成。
变压器的作用是可以将低压电转变为高压电或者将高压电转变为低压电。
4.电容器电容器能够在电荷存储的基础上将电能转化为其他形式的能量，例如光能、热能、声能等。
它通常被应用于能源储存、电子电路、电机启动等领域。
总之，低压电气设备是现代工业、建筑以及家庭中不可或缺的一种设备。
不同的低压电气设备都有着不同的功能和应用领域，它们的作用是为了提高设备的运行效率和安全性。
常用低压电器及电气控制原理
临沂市建设职工中等专业学校
13
临沂市建筑施工特种作业人员培训—建筑电工
(五).行程开关(ST)
——也称限位开关
用于自动往复控制或限位保护等。
未撞击 撞击
(b)示意图
(a)外形图
ST 常开触点 常闭触点 (c) 符号
14
ST
2018年11月27日7时13
临沂市建设职工中等专业学校
9
临沂市建筑施工特种作业人员培训—建筑电工
组合开关分单极、 双极和多极，用于各种 电气设备中换接电源和 负载。图2-1所示为HZ 系列组合开关的一种， 由若干动触片和静触片 组成，动触片装在带有 手柄的转轴上，各动触 片之间及各静触片之间 都互相绝缘，转动手柄 可使各动触片与各静触 片接通或者断开。
临沂市建筑施工特种作业人员培训—建筑电工
常用低压控制电器
低压电器通常是指工作在交流50Hz或60Hz、额 定电压1000V及以下或直流额定电压1500V及以下 的电路中，起通断、保护、控制或调节作用的电器。 本章主要介绍几种常用的低压电器，基本的控制 环节和保护环节的典型线路。 低压电器按用途不同可分为低压配电电器和低压控制 电器两大类。低压配电电器有刀开关、转换开关、熔断 器等。低压控制电器主要有接触器、继电器、主令电器 等。在施工现场常用的低压电器主要有开关电器、控制 电器、保护电器、调节电器、主令电器、成套电器等。
额定电流 +各台电动机电额定流之和。 2018年11月27日7时13
临沂市建设职工中等专业学校
16
临沂市建筑施工特种作业人员培训—建筑电工
③绕线式电动机 熔体额定电流=（1～1.25）×电动机额 定电流。 ④降压起动电动机 熔体额定电流=1.05×电动机额定电流.。 (3) 配电变压器低压则 熔体额定电流=（1.0～1.5）×变压 器低压则额定电流.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【专业知识】建筑电气知识：常用低压控制和保护电器有什么
低压电器指电压在500V以下的各种控制设备、继电器及保护设备等。
用的低压电器设备有刀开关、熔断器、低压断路器、接触器、磁力启动器及各种继电器等。
1、刀开关铁壳刀开关的主要特点是：有灭弧能力；有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。
铁壳刀开关容量选择一般为电动机额定电流的3倍。
2、低压断路器曾称自动开关或空开。
它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能，并且具有很好的灭弧能力。
常用作配电箱中的总开关或分路开关。
3、接触器接触器也称为电磁开关，它是利用电磁铁的吸力来控制触头动作的。
接触器按其电流可分为直流接触器和交流接触器两类，工程中常用交流接触器。
接触器主要技术数据有额定电压、额定电流（均指主触头）、电磁线圈额定电压等。
应用中一般选其额定电流大于负载工作电流，通常负载额定电流为接触器额定电流的70％－80％。
交流接触器的主要特点如下。
（l）它是用按钮控制电磁线圈的，电流很小，控制安全可靠。
当环境潮湿时，可选用电磁线圈电压为36V的安全电压进行控制。
（2）电磁力动作迅速，可以频繁操作，常用接触器控制电动机负荷运行。
（3）可以用附加按钮实现多处控制一台电动机或遥控功能。
（4）具有失电压或欠电压保护作用，当电压过低时，接触器自动断电。
4、磁力起动器磁力起动器由接触器、按钮和热继电器组成。
它具有接触器的一切特
点，且具有热继电器保护作用，有的还具有可逆运行功能。
低压控制电器直接控制主电路，都有一定的灭弧能力。
通常采用的灭弧方法有磁吹式灭弧和栅片灭弧，后者是工程中低压电器的常用灭弧方法。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
