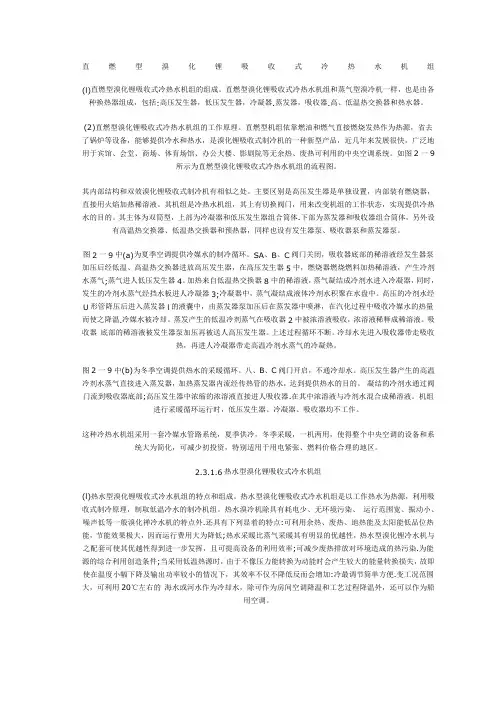

直燃型溴化锂吸收式冷热水机组

直燃型溴化锂吸收式冷热水机组

(l)直燃型溴化锂吸收式冷热水机组的组成。直燃型溴化锂吸收式冷热水机组和蒸气型溴冷机一样，也是由各种换热器组成，包括:高压发生器，低压发生器，冷凝器.蒸发器，吸收器.高、低温

热交换器和热水器。

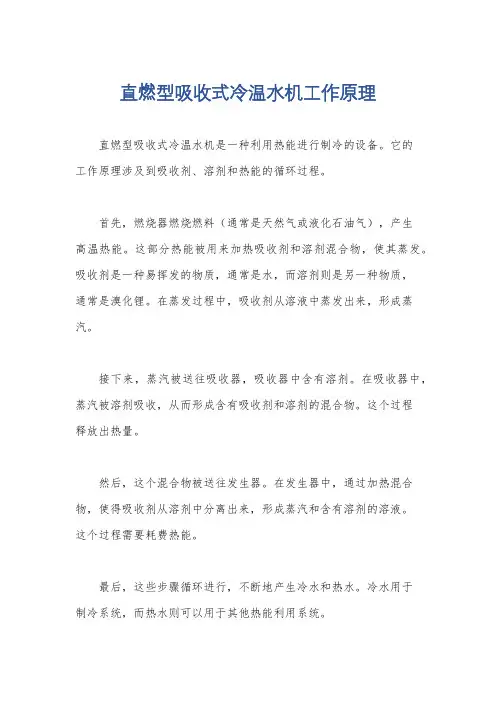

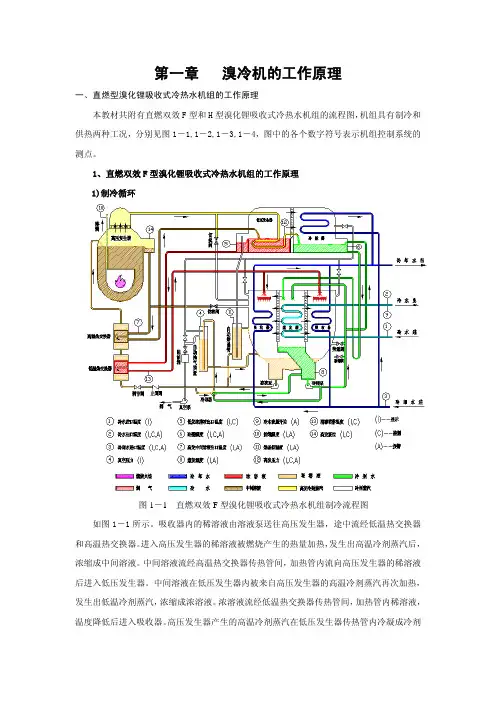

(2)直燃型溴化锂吸收式冷热水机组的工作原理。直燃型机组依靠燃油和燃气直接燃烧发热作为热源，省去了锅炉等设备，能够提供冷水和热水，是溴化锂吸收式制冷机的一种新型产品，近几年来发展很快，广泛地用于宾馆、会堂、商场、体育场馆、办公大楼、影剧院等无余热、废热可利用的中央空调系统。如图2一9所示为直燃型溴化锂吸收式冷热水机组的流程图。

其内部结构和双效溴化锂吸收式制冷机有相似之处。主要区别是高压发生器是单独设置，内部装有燃烧器，直接用火焰加热稀溶液。其机组是冷热水机组，其上有切换阀门，用来改变机组的工作状态，实现提供冷热水的目的。其主体为双筒型，上部为冷凝器和低压发生器组合筒体.下部为蒸发器和吸收器组合筒体，另外设有高温热交换器、低温热交换器和预热器，同样也设有发生器

泵、吸收器泵和蒸发器泵。

图2一9中(a)为夏季空调提供冷媒水的制冷循环。SA、B、C阀门关闭，吸收器底部的稀溶液经发生器泵加压后经低温、高温热交换器进放高压发生器，在高压发生器5中，燃烧器燃烧燃料加热稀溶液，产生冷剂水蒸气;蒸气进人低压发生器4。加热来自低温热交换器8中的稀溶液，蒸气凝结成冷剂水进入冷凝器，同时，发生的冷剂水蒸气经挡水板进人冷凝器3;冷凝器中，蒸气凝结成液体冷剂水积聚在水盘中。高压的冷剂水经U形管降压后进入蒸发器l的液囊中，由蒸发器泵加压后在蒸发器中喷淋，在汽化过程中吸收冷媒水的热量而使之降温.冷媒水被冷却。蒸发产生的低温冷剂蒸气在吸收器2中被浓溶液吸收，浓溶液稀释成稀溶液。吸收器底部的稀溶液被发生器泵加压再被送人高压发生器。上述过程循环不断。冷却水先进入吸收器带走吸收热，再进人冷

凝器带走高温冷剂水蒸气的冷凝热。

图2一9中(b)为冬季空调提供热水的采暖循环。八、B、C阀门开启，不通冷却水。高压发生器产生的高温冷剂水蒸气直接进入蒸发器，加热蒸发器内流经传热管的热水，达到提供热水的目的。凝结的冷剂水通过阀门流到吸收器底部;高压发生器中浓缩的浓溶液直接进人吸收器.在其中浓溶液与冷剂水混合成稀溶液。机组进行采暖循环运行时，低压发生器、冷凝器、吸收器均不工作。

这种冷热水机组采用一套冷媒水管路系统，夏季供冷，冬季采暖，一机两用，使得整个中央空调的设备和系统大为简化，可减少初投资，特别适用于用电紧张、燃料价格合理的地区。

2.3.1.6热水型溴化锂吸收式冷水机组

(l)热水型溴化锂吸收式冷水机组的特点和组成。热水型溴化锂吸收式冷水机组是以工作热水为热源，利用吸收式制冷原理，制取低温冷水的制冷机组。热水溴冷机除具有耗电少、无环境污染、运行范围宽、振动小、噪声低等一般溴化禅冷水机的特点外.还具有下列显著的特点:可利用余热、废热、地热能及太阳能低品位热能，节能效果极大，因而运行费用大为降低;热水采暖比蒸气采暖其有明显的优越性，热水型溴化锂冷水机与之配套可使其优越性得到进一步发挥，且可提高设备的利用效率;可减少废热排放对环境造成的热污染.为能源的综合利用创造条件;当采用低温热源时，由于不像压力能转换为动能时会产生较大的能量转换损失，故即使在温度小幅下降及输出功

率较小的情况下，其效率不仅不降低反而会增加:冷最调节简单方便.变工况范围大，可利用20℃左右的海水或河水作为冷却水，除可作为房间空调降温和工艺过程降温外，还可以作为船用空调。

热水型溴冷机的冷凝器、蒸发器、吸收器在结构上与蒸气型溴冷机相同。但低温热水型、双极热

水型机组的发生器一般采用喷淋式。

(2)热水塑溴化锂吸收式冷水机组的分类。热水型溴化锂吸收式冷水机组按热水温度的高低可分为高温热水型和低温热水型;按循环的流程可分为单极热水型和双极热水型;按能源利用的程度可分为单效型、双效型和多效型;按发生器采用的材料可分为热管型和普通型。

(3)热水刑溴化锂吸收式冷水机组的制冷原理。双效单极型的高温热水型机组除高压发生器与普通的蒸气型的双效型机组结构上有些不同外.其余部分均相同。单效单极型的低温热水型机组除发生器结构与普通蒸气单效机组有些不同外，其余部分基本相同。

2.3。2氨水吸收式冷水机组

氨水吸收式制冷机，其工质为氨水一水溶液(氨为制冷剂.它在大气压下沸点为一33.4℃，水为吸收剂，它在大气乐下沸点为100℃)，它的制冷温度在一45~+1℃范围内，多用于工艺生产过

程中的冷源，中央空调系统中较少使用。

2.3.2.1氨水吸收式制冷循环系统的组成

氨水吸收式制冷循环系统的主要由精馏塔(又称发生器)、冷凝器、蒸发器、吸收器、节流阀、溶

液泵、溶液热交换器和过冷器等组成。

2.3.2.2氨水吸收式制冷机组的分类

氨水吸收式制冷机组分单极制冷和两极发生、两极吸收氨吸收式制冷机组。

2.3.2.3单极氛吸收式制冷机组的工作原理

单极氨吸收式制冷机组的工作流程如图2一10所示。

氨溶液在溶液泵中加压后，经溶液热交换器加热后送人精馏塔(又称发生器)‘户。进入精馏塔的溶液被加热到饱和状态，在等压条件下蒸发变稀，温度升高。再经过精馏塔内提馏段的提馏和精馏段的精馏作用，使浓度提高，温度相应降低，经回流冷凝器从精馏塔顶出来.进人冷凝器冷凝成氨液。氨液经过冷凝过冷，再经节流阀节流降到蒸发压力，形成湿气体进人蒸发器。在蒸发器内吸收热量变成氨气后.被经过冷凝器的氨气加热，进人吸收器，再一次送人溶液泵.如此周而复始

地完成制冷循环过程。
