机柜布局及设备集成标准细则工艺

机柜布线规范

乐享机柜布线规范2012-11-15目录1基本思路设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。

为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。

2电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

2.1电气控制柜组件的划分由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。

划分组件的原则是：(1)把功能类似的元件组合在一起；(2)尽可能减少组件之间的连线数量，同时把接线关系密切的控制电器置于同一组件中；(3)让强弱电控制器分离，以减少干扰；(4)为力求整齐美观，可把外形尺寸、重量相近的电器组合在一起；(5)为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起。

机房机柜安装标准

机房机柜安装标准
机房机柜安装有一定的标准，以下是一些主要的安装要求：- 电源线插头与服务器电源接头两端要标签扎带。

- 如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来。

- 柜子与柜子之间走线要从机柜顶端方向布线。

- 连接服务器与交换机两端的扎带标签，网线头后端要标记同编号，且与交换机端口号编号一致。

- 电源线与网线分机柜两边走线，每一小节要用扎带扎好。

- 机柜服务器不能太多定性，要用挡板分离开来，有助于维护与服务器散热稳定。

- 交换机要用配套耳朵固定在机柜顶端，有助于网线的走位。

- 贴好每台服务器的资源标签，每台设备打印两张一致的设备标签，前面贴一个，设备边上贴一个。

- 核心交换机接到二层网线两端或者光纤要用扎带标签贴好，写上此端口连接到哪个机柜号、哪个交换机、哪个端口号。

- 不要在服务器贴IP地址。

- 查看机柜下面空调挡风口闸门是否打开，以免设备过热死机。

- 重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每个机柜都有提供一个专门接显示器或者外接插排的插座。

机柜装配通用生产工艺

一、目的保证机柜装配车间的机柜装配过程有规律性和准确性。

二、适用范围生产部实施组织生产的全过程。

三、定义无四、职责区分生产部：设计人员图纸设计时及机柜车间装配时根据此规定施行。

仓库：根据此规定制订各种材料的采购计划。

采购部：根据采购计划进行物料采购。

质量部：根据此规定检验机柜的系统装配。

五、规定内容：1、元器件1.1安装原则1.1.1 组件安装应遵守分层布置以及便于配线、运行维护、检验和更换的原则；元器件安装端正、排列整齐、层次分明；元器件的安装方向要正确，且装配紧固。

1.1.2 机柜最底部以上300mm范围内不布置元器件，但特殊系统无法满足的情况下，经相关人员的批准后方可进行特殊安装、布置。

1.1.3 发热组件应布置于柜体上方易于散热的地方。

1.1.4 机柜内前、后元器件的布置应严格按照盘面示意图、盘后示意图以及安装尺寸图执行；柜内所有元器件型号规格与设计图纸的要求须完全一致；未经允许不得轻易改动。

1.1.5 安装霍尔传感器、绝缘监测传感器时，传感器上箭头所示方向应与电流方向一致；其中安装在电池熔断器端的霍尔传感器其箭头所示方向则应与电池充电电流方向一致。

1.1.6 所有接至母线的小熔断器必须安装在母线侧。

1.1.7 铜排、铁轨50及其它五金件经过加工后必须要做防锈及去毛刺工作。

1.1.8 同一地方的同类产品保证元器件安装位置，走向方式，整体布局一致。

2、系统布线2.1 系统布线的一般原则。

2.1.1 按照图纸要求选取相应颜色、型号规格的连接线。

2.1.2 根据各模块与各器件的安装位置确定连接线的长度。

2.1.3 一般原则：2.1.3.1 导线的排列应横平竖直、布置合理、整齐美观；同一排端子相同导线及同类型元器件的引线安装保持平行不得交叉、折弯度一致；同行或同列的线头应相互平行，不得交叉。

布线时宜选尽可能近的线路走线。

2.1.3.2 软导线为单导线的折弯半径≥3倍导线直径，为线束的折弯半径≥2倍线束直径。

机柜布局管理制度模板

机柜布局管理制度模板一、制度目的为了规范机柜的布局和管理，提高信息技术系统的稳定性和安全性，保障运行效率，制定本制度。

二、适用范围本制度适用于公司内所有的信息技术系统和相关设备的机柜布局和管理。

三、机柜布局标准1. 机柜的布局应按照工程部门设计图纸的要求进行布置，保证符合设计要求和技术规范。

2. 机柜的设备安装应按照设备厂商的安装要求进行安装，尽量避免不同设备之间的干扰和影响。

3. 机柜内设备的布局应合理，避免设备间相互遮挡或者影响散热和维护。

4. 机柜的通风、散热和电源配置应符合技术规范和安全标准，确保设备正常运行和安全使用。

5. 机柜的配线和标识应清晰明了，方便管理和维护。

6. 机柜的配电系统应符合国家电气安全标准和建筑法规，确保电气设备的安全可靠运行。

四、机柜设备管理1. 机柜内设备的数量和位置应按照设备清单和布局图纸进行核对和管理，确保设备的完整和正确。

2. 机柜内设备的使用必须符合设备的使用说明和规范，不得随意更改或者擅自移动设备。

3. 机柜设备的定期巡检和维护应按照公司的相关规定进行，确保设备的正常运行和维护。

4. 机柜设备的故障维修和更换应由专业的技术人员进行，确保维修和更换的安全和正确。

5. 机柜设备的使用记录和故障报告应及时记录和汇报，确保设备的使用情况和维修记录得到记录和管理。

五、机柜安全管理1. 机柜的保护应符合公司的安全标准和管理规定，确保机柜的安全运行和设备的安全。

2. 机柜设备的防护措施应符合国家相关法规和标准，确保设备在特殊环境下的安全使用。

3. 机柜的进出管理应符合公司的相关规定和安全标准，确保机柜内设备的安全和保护。

4. 机柜设备的电源接线和接地应符合国家标准和安全规定，确保设备的用电安全和绝缘安全。

5. 机柜设备的突发情况应有相应的应急预案和处置措施，确保机柜设备的应急和安全。

六、机柜环境管理1. 机柜的周围环境应符合设备的使用要求和环境规定，保持机柜设备的通风和散热。

机柜装配工艺要求 (2)精选全文完整版

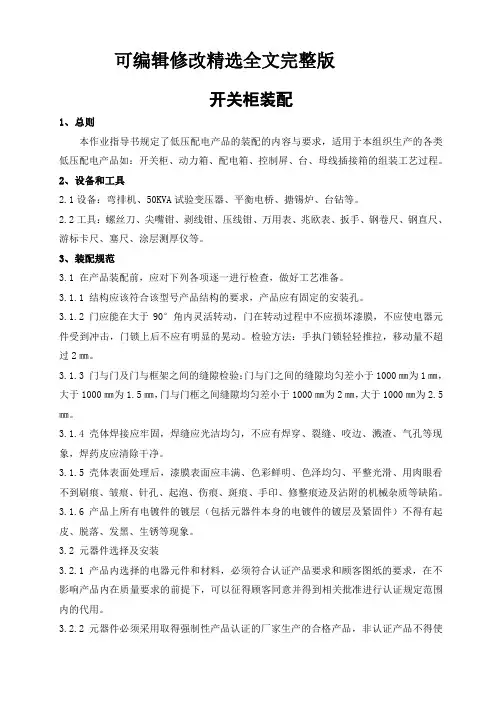

可编辑修改精选全文完整版开关柜装配1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。

2、设备和工具2.1设备：弯排机、50KVA试验变压器、平衡电桥、搪锡炉、台钻等。

2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。

3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。

3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。

3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。

检验方法：手执门锁轻轻推拉，移动量不超过2㎜。

3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000㎜为1㎜，大于1000㎜为1.5㎜，门与门框之间缝隙均匀差小于1000㎜为2㎜，大于1000㎜为2.5㎜。

3.1.4 壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。

3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。

3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。

3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得顾客同意并得到相关批准进行认证规定范围内的代用。

3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。

3.2.3产品上的所有指示灯和按钮颜色应符合GB/T2682-1981《电工成套装置中的指示灯和按钮颜色》的规定，或符合原理图或接线图的规定。

机柜安装标准工艺细则

机柜安装步骤及注意事项一般机房对重一点的设备都是用角铁或槽钢做一个机架，将设备放在机架上面，这样能避免由于人在地板上走动等引起共振，而且现在市面上很多地板的承重能力都不够，所以较重的设备一般不能直接放在地板上面。

另外，地板如果需要开孔出线，也要在地板的边上开孔，而不要在中间开，因为在中间开不方便以后更换地板或变动线路。

机柜在安装时应注意以下几点：1、有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。

一个坚固的机柜可承重达250公斤，所有安装螺丝不得有松动，保护橡皮垫应安装牢固，所以检查一下用来拿出设备用的工具，比如，提门或手推车。

好的机柜下面装有轮子，所以你只需把该装的设备装进去，再把机柜推到合适的地方即可。

2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。

再有，考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。

3、检查打开和关闭机柜时柜门打开的角度及，标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。

所有的门和侧板都应很容易打开，以便于维护。

安放应竖直，柜面保持水平，垂直偏差小于等于百分之一，水平偏差小于等于3mm，机柜之间缝隙小于等于1mm，机柜表面要完整，无损伤，螺丝要坚固，每平方米表面凹凸度应小于1mm。

4、当你要将设备机柜安装入一个已经存在的机柜组时，你可以把机柜挨着排成一排，这样安全、整齐。

有些机柜组由于种种原因，不能再增加了，或者只能增加几种附件。

最好的机柜组模型应具有充分的可扩充性，并带有所有必要的硬件，可把机柜侧板拿掉，用螺钉将机柜相互连接，排成一排。

机柜安装时步骤：机房设备是必不可少的，而机柜又是其中的主要设备之一。

常用的19英寸（标准600mm）至于高度分别为：42U 。

37U。

32U 。

27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下：底座制作安装：100mm×600mm×800mm 如图D-1所示。

机房（柜）设备布置及工艺要求

机房（柜）设备布置及工艺要求附件3：机房（柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶。

下部混凝土楼板平顶应现浇，上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0.7mm，坡顶彩钢板为蓝色。

2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红，并配安全门锁。

盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。

图1-1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0.3m明装，空调插座底距地1.8米明装。

4.机房内建设照明度（在离地面0.8米水平面上）应为150-200LX。

可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。

5.自建机房梁下净高宜为3米，机房应密封，防尘。

6.不建议在基站建设围墙，土建机房不得建设围墙。

在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。

围墙推荐做法如下图所示：参照国标图集《室外工程》12J003选用。

院内地坪做法（由下到上）：素土夯实；100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。

7.空调应根据通信设备的安装情况分期装机，空调出风口应朝向设备的进风侧，达到“先冷设备，再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。

(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1-2，受地理环境影响，可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边，馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。

表1-1 自建机房规格选型图1-1 机房（3.3*4m）共享模式总平布置示意图图1-2 机房（3*5m）共享模式总平布置示意图图1-3 3.3*4机房电池不地埋平面示意图图1-4 3.3*4机房电池地埋平面示意图图1-5 3*5机房电池不地埋平面示意图图1-6 3*5机房电池地埋平面示意图2.城区基站和农村有传输汇聚设备或BBU池的宜建设5m*3m标准户型，一般农村基站宜建设4m*3.3m户型。

完整版机柜技术要求

机柜设备/材料米购项目技术规范书二C一六年五月1机柜技术要求1.1使用条件工作温度：-5 °C ~ +40 °C相对湿度：< 85% （+30 C 时）大气压力：70~106kPa贮运温度：-25 C ~ +55 C1.2外观要求机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底。

金属件无毛刺、无锈蚀。

走线布置合理并符合规范，保证布线后整体外形美观。

机柜门板、侧板平整，无扭曲、无变形，也不明显抖动。

门板开孔均匀。

机柜标志应齐全、清晰、色泽均匀、耐久可靠。

机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。

机柜及其附属部件、涂覆层、标志、饰物等均应采用阻燃材料。

机架为19”标准框架结构，正、背、侧门及顶板为黑色（颜色甲定）。

1.3机柜尺寸、结构及配置机柜外形尺寸定义如下图。

机柜外形尺寸示意图IDC机柜为前进风机柜。

机柜尺寸（高度H X宽度W X深度D）=2200mm X 600mm x 1100mm。

1.4基本结构机柜按照标准YD5083《电信设备抗地震性能检测规范》要求，带载500kg 通过8级及以上烈度结构抗地震测试。

机柜可以并列安装，随机应配有并柜连接件。

并列排放的机柜间应有侧板隔离。

机柜的水平调节角及底轮可自由拆卸，方便机柜整体搬移，每台机柜都能够平整的放置在底座上，并使用连接螺栓与底座连接固定。

机柜用料及螺丝、螺钉等联接器件均应为经过不锈处理材料。

机柜需要配置和机柜配套螺丝、螺帽。

机柜整体净载重达到1000kg以上，保证在长期承重情况下各部件不变形弯曲，按要求提供检测报告。

内部结构机柜内部应设置4根安装立柱，用于安装设备和固定层板。

安装立柱能够前后移动调节。

安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 19520.1和GB/T 19520.2的要求。

机柜承重立柱至少承重1300kg以上。

机柜前门立柱需要有具体U数标示。

机柜安装的要求规范文件资料

四川菲尼特金属制品制造有限公司企业标准CS/002-2014机柜安装施工规范2014-10-08发布机柜安装要求1、机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等2、机柜型号、规格,安装位置,应符合设计要求。

3、机柜安装垂直偏差度应不大于3mm,水平误差不应大于2mm。

几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机柜中间缝隙不得大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm；4、机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰；5、机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固；6、机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板；7、安装机柜面板，架前应预留有800mm空间，机柜背面离墙距离应大于600mm，以便于安装和施工；8、壁挂式机柜距地面宜为1200mm；9、机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固10、机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏；11、悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少300mm，保持与墙面水平、垂直,垂直偏差应小于3mm。

12、墙体上开孔应避免破坏墙体内管线，开孔深度不得低于70mm，固定机柜所用膨胀螺丝钉不得少于4个（悬挂式C型机柜为6个）。

必要时须在机柜下放置支撑物，以保证机柜的安全稳固。

13、落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。

设备舱门和配线舱门必须能完全开启。

14、机柜要做好防雷接地保护。

15、柜体安装完毕应做好标识，标识应统一、清晰、美观。

机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。

做好防鼠、防虫、防水和防潮处理。

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。

数据中心机柜设备布局规划

数据中心机柜设备布局规划正文目录:1. 引言2. 设备布局规划2.1 机柜选择及摆放2.2 设备与机柜安装要求2.3 散热及通风要求3. 电源及电气布局3.1 电源需求分析3.2 电源备份及供电系统4. 网络布局4.1 网络设备选择及连接规划4.2 网络安全措施5. 管理与监控布局5.1 远程管理控制5.2 监控系统设计6. 环境监测及灾备规划 6.1 温湿度监测6.2 设备灾备方案7. 数据线缆布局7.1 网线布置要求7.2 光纤布置要求8. 实施及维护计划8.1 实施时间表8.2 现场施工流程8.3 维护计划9. 符号及缩写词10. 附件10.1 设备清单10.2 机柜布局图10.3 网络拓扑图1. 引言数据中心是一个重要的信息技术基础设施，用于集中管理和运维企业的核心应用、存储和网络设备。

本文档旨在提供数据中心机柜设备布局规划的详细指南，确保数据中心的设备安装和布线满足最佳实践和标准要求。

2. 设备布局规划2.1 机柜选择及摆放根据数据中心的需求，选择适当的机柜类型及规格，并根据布线要求进行合理摆放。

考虑机柜的高度、宽度、深度、重量和通道要求等因素。

2.2 设备与机柜安装要求确保设备按照厂家的建议进行正确的安装，并遵循机柜安装的标准操作。

设备安装时应考虑空间利用、设备安全和便于维护的因素。

2.3 散热及通风要求机柜设备的散热与通风是保证设备正常工作和延长设备寿命的关键因素之一。

根据设备的功耗和散热要求，合理规划机柜的通风系统及散热设备，确保设备处于适宜的温度条件下运行。

3. 电源及电气布局3.1 电源需求分析根据设备的功耗和电源需求，分析计算所需的总电源容量，并确保电源满足数据中心的需求。

评估现有电源系统的可靠性并提出改进建议。

3.2 电源备份及供电系统设计电源备份方案，以保证数据中心在电力故障时的连续运行。

设计可靠的供电系统，包括UPS（不间断电源）和发电机，以应对电力中断的情况。

4. 网络布局4.1 网络设备选择及连接规划根据数据中心的网络需求，在机柜中选择适当的网络设备，并规划好网络设备之间的连接方式，包括网线、光纤等。

机柜技术方案

机柜技术方案随着信息技术的飞速发展，各个行业对于数据存储与处理的需求也越来越大。

而机柜作为数据中心和服务器机房不可或缺的重要组成部分，其技术方案的设计与选用直接关系到整个系统的性能和可靠性。

本文将详细介绍机柜技术方案的设计要点，并提供一种可行的方案供参考。

一、机柜选择机柜的选择应根据实际需求和场地条件进行综合考虑。

主要包括以下几个方面：1.1 机柜尺寸：根据设备数量和规格，选择合适的机柜尺寸，确保设备能够安装并保证空间利用率的最大化。

1.2 机柜结构：机柜的结构应具备良好的强度和稳定性，能够有效防止震动和外界干扰对设备运行的影响。

1.3 散热与通风：机柜内设备的散热是一个重要问题，机柜应具备良好的散热与通风系统，确保设备在正常工作温度下运行。

1.4 可管理性：机柜应具备可管理性，便于设备的布线管理和维护，减少因线缆混乱而引发的故障和管理难题。

二、机柜布局机柜的布局应根据设备的性质和功能有机地进行划分，主要分为以下几个区域：2.1 电源区：集中放置与电源相关的设备，如UPS电源、变压器等，确保供电正常并方便维护。

2.2 服务器区：集中放置服务器设备，根据不同的应用场景和性能要求进行分区，便于管理和维护。

2.3 存储区：集中放置存储设备，如磁盘阵列、硬盘等，确保数据的高速读写和高可靠性。

2.4 网络区：集中放置与网络相关的设备，如交换机、路由器、防火墙等，确保网络的稳定性和安全性。

三、机柜配套设施机柜的配套设施也是整个技术方案中不可忽视的一部分，主要包括以下几个方面：3.1 线缆管理：合理安装线缆桥架、线缆槽和线缆标签，确保线缆整齐、有序，并方便日后的维护和管理。

3.2 电力管理：使用电源管理插座、配电箱等设备，确保电源供应的稳定和可靠。

3.3 环境监控：配备温湿度传感器、烟雾报警器等设备，对机柜内环境进行实时监控，确保设备安全运行。

3.4 安全措施：配备密码锁、监控摄像头等设备，确保机柜内设备的安全和数据的机密性。

数据中心机柜布局

数据中心机柜布局数据中心是现代化信息技术的重要组成部分，用于存储、处理和管理大规模数据。

机柜作为数据中心的核心设备，承载着服务器、网络设备等重要设备的安装和运行。

合理的机柜布局能够提高数据中心的效率和可靠性。

本文将就数据中心机柜布局的原则和方法进行探讨。

一、机柜布局的原则在进行机柜布局之前，我们首先要明确机柜布局的原则，以便能够在实践中遵循这些原则，实现最佳的布局效果。

1. 空间利用：机柜布局应尽可能利用好有限的空间，合理组织设备的安装，确保设备之间有足够的空间，便于散热和维护。

2. 热管理：合理的机柜布局应考虑散热问题，避免设备因为过热而发生故障。

将产生较多热量的设备放置在散热较好的位置，同时要保持通风良好，维持适宜的温度。

3. 电源和网络：机柜布局必须充分考虑电源和网络的布线，确保设备能够正常供电和联网。

同时，要合理安装电源管理设备和网络设备，确保稳定的电力供应和高效的数据传输。

4. 安全性：机柜布局需要考虑设备的安全性，避免未经授权的人员接触设备。

机柜应配备可靠的锁和防护措施，确保数据中心的安全。

二、机柜布局的方法在明确了机柜布局的原则之后，我们可以根据具体情况采取一些方法来实现合理的机柜布局。

1. 分区布局：根据设备的功能和用途，将机柜分为不同的区域。

比如将存储设备放在一起，将服务器设备放在一起，将网络设备放在一起等等。

这样可以方便管理和维护，减少故障的发生。

2. 上下对称布局：为了保持机柜的平衡和稳定，可以采用上下对称的布局方式。

即将重要的设备和重量较大的设备放在机柜的上半部分，轻量的设备放在下半部分。

这样可以减少机柜的倾斜和不稳定现象。

3. 前后通风：为保证设备的散热效果，机柜的布局要考虑前后通风的问题。

尽量将设备的散热口朝向机柜的后部，以便散热风扇能够顺利排出热量。

同时，机柜的后部要保持通风良好，以保证热量能够顺利排出。

4. 电源和网络布线：机柜布局需要充分考虑电源和网络的布线。

电源线和网络线要有合理的长度，避免杂乱无章的布线现象。

机柜布线标准

机柜布线标准机柜布线是数据中心建设中非常重要的一环，良好的机柜布线标准不仅可以提高数据中心的运行效率，还可以保障设备的安全和稳定运行。

本文将从机柜布线的规范、布线方式、布线材料等方面进行详细介绍，希望能够对大家有所帮助。

首先，机柜布线需要遵循一定的规范。

在进行机柜布线时，需要根据数据中心的实际情况和需求，合理规划布线方案，遵循相关的标准和规范进行操作。

同时，还需要考虑布线的美观性和易维护性，确保布线整齐、清晰、易于管理。

其次，机柜布线可以采用不同的布线方式。

常见的机柜布线方式包括水平布线和垂直布线。

水平布线是指在机柜内部进行布线，主要是连接服务器、交换机等设备；而垂直布线则是指从机柜顶部或底部引出布线，连接到机房内部的主干线路。

在选择布线方式时，需要根据实际需求和机柜布局进行合理规划，确保布线的稳定性和可靠性。

另外，机柜布线所使用的材料也至关重要。

在进行机柜布线时，需要选择高质量的布线材料，包括网线、光纤、连接器等。

这些材料的质量直接影响着整个数据中心的运行效率和稳定性，因此在选购和使用时需要格外注意，确保材料的可靠性和耐用性。

总的来说，机柜布线标准对于数据中心的建设和运行至关重要。

合理规范的机柜布线可以提高数据中心的运行效率，保障设备的安全稳定运行，减少故障和维护成本。

因此，在进行机柜布线时，需要严格遵循相关的规范和标准，合理选择布线方式和材料，确保布线的稳定性和可靠性。

希望本文的介绍对大家在机柜布线方面有所帮助，也希望大家在进行机柜布线时能够严格按照相关标准进行操作，确保数据中心的安全稳定运行。

机柜结构及工艺[1]

机柜结构及工艺——机柜工艺之一——河北工业大学（300130）孟庆龙，2008-3-22高低压成套开关设备的在输配电系统中起着电能的控制、保护、测量、转换和分配的作用.随着输配电技术`、高低压元器件、技术自动化技术以及计算机软硬件技术的不断发展,成套开关设备也从传统的向数字化方向发展。

由于我国电力工业的飞速发展，2000年以后年平均新增装机容量为3693万kW；2006年的总装机容量达到：6.1400亿kW，年增加装机容量为11000万kW，年增加率为：19.6%；2007年增加装机容量为12991.0万kW，年增加率为11.1%，全国装机总容量已达到：7.3391亿kW。

同时也促进了我国的输配电制造行业的发展，经过50年,特别是近20年得到了巨大的发展,无论是生产厂家的数量,还有设计与制造技术水平都有了较大的提高。

在制造技术方面，引进了国外先进数控板金加工设备，有些工厂还具备了柔性加工线，其板金加工工艺已达到国际先进水平。

并向专业化生产方向发展，行业中还出现了一批型材和柜体的专业生产厂和电器辅件生产厂，如张家港的三家板金加工厂,GCS的型材占了国内70%的市场。

我国制造业迅速推广应用信息技术改造传统制造业的过程中，在成套装置的设计中，泛采用三维CAD/CAM设计软件,将设计、计算分析以及加工等有机的结合起来,大大加快了产品的开发速度,降低了技术人员的劳动强度。

在柜体的制造工艺方面,普遍采用无螺母连接,即所有连接都采用自攻螺钉或普通螺钉,在承重部位采用铆螺母，使用自攻螺钉,除了加工方便、提高加工速度外，对靠墙安装的柜体还可实现正面装配和维修。

如CUBIC开关柜就非常典型,可靠墙安装且无须维护。

在板材加工方面，除使用异型骨架之外,许多公司采用整体板材成形,这样不仅减少了许多过渡件,还提高了柜体强度。

机柜是高低压电气成套开关设备不可缺少的组成部分，它为成套电器产品提供安装、支撑、连接、传动、连锁、锁紧、防护和装饰等功能，为机械零部件、电气连接和元器件的兼容提高保障。

机柜内设备的安装布局及要求

机柜内设备的安装布局及要求机柜是一种用于安装和组织计算机设备和网络设备的结构，它是维护设备的物理环境和提供电力和网络连接的关键组件。

机柜内设备的安装布局和要求是确保设备安全运行和高效工作的重要因素。

一、机柜内设备安装的布局1.设备位置：机柜内设备应尽量按照分类和功能分组布置。

例如，可以将服务器放在顶部，交换机和路由器放在中部，磁盘阵列和存储设备放在底部。

这样可以便于组织和管理设备，同时避免设备之间的相互干扰。

2.路径和通道：机柜内应保留足够的空间，以确保设备之间有充足的通道和路径，方便维护和管理。

通道应具备正确的宽度，便于人员进入机柜内进行维护。

通道两侧也需要保留足够的距离，防止设备发生短路或故障时，人员受到电流的危险。

3.电力布线：机柜内设备的布线应按照安全规范进行。

主要电源线应经过隔离和阻隔处理，以防止火灾和电路短路。

电源线应有足够的长度和插座数量，避免拥堵。

此外，应使用专业的电缆管理系统，确保电源线的整洁和有序。

4.空气流通：机柜内设备应有良好的空气流通，以保持设备冷却。

机柜的顶部和底部通常都有专门的通风或降温设备，如风扇和散热器，以确保设备不会过热。

此外，设备之间也要留出足够的空间，避免热量积聚和设备故障。

二、机柜内设备安装的要求1.重量限制：机柜内设备的重量必须在机柜所能承受的范围内。

机柜通常会标明其承重能力，设备的重量不应超过该限制，否则可能导致机柜变形或损坏。

2.纵深度限制：机柜内设备的纵深度必须与机柜的纵深度相匹配。

机柜通常会标明其纵深度，设备的尺寸不应超过该限制，否则可能无法完全安装或导致设备之间的间隙过大。

3.安全固定：机柜内设备必须通过适当的螺丝和支架进行安全固定。

固定设备的目的是避免设备在运输或使用过程中发生移动或摇晃，以免对设备和机柜造成损坏。

4.光纤隔离：机柜内的光纤设备和电源设备应分开布置，避免电磁干扰。

光纤线缆应采用合适的转弯半径和保护措施，避免折断或损坏。

6.维护和备份：机柜内设备的维护和备份工作也是安装的重要要求之一、设备应定期进行保养和清洁，确保其正常工作和延长使用寿命。

机柜布线规范

长光华芯公司标准机柜配电及布线规范2012-11-15目录1基本思路 (2)2 电气控制柜总体配置设计 (2)2.1 电气控制柜组件的划分 (2)2.2 电气控制柜连接方式 (3)2.3 元件布置图的设计与绘制 (3)2.4 电器部件接线图的绘制 (4)3 机柜布线 (5)3.1.1 机柜电源布置 (5)3.1.2 结构及安装要求 (5)3.1.3 交流配电单元 (6)3.1.4 接线端子组 (6)3.1.5 插座 (7)3.1.6 温升 (7)3.1.7 认证 (7)3.1.8 接地、电缆及其他电气附件 (8)3.1.9 电气防护性能 (8)3.2 布线原则 (9)4 线缆标识 (12)5 通风与防尘标准 (13)6 值得借鉴的机柜布线图 (15)1基本思路电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。

为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。

这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。

接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。

2电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。

总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。

电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。

总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

系统集成标准工艺

1. 系统集成标准工艺1.1.安装工艺标准1.1.1. 机柜、机架安装要求如下：●机柜、机架安装完毕后，垂直偏差度应不大于3mm。

机柜、机架安装位置应符合设计要求。

●机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。

●机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗震设计进行加固。

1.1.2. 各类配线部件安装要求如下：●各部件应完整，安装就位，标志齐全；●安装螺丝必须拧紧，面板应保持在一个平面上。

1.1.3. 模块通用插座安装要求如下：●安装在活动地板或地面上，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。

接线盒盖面应与地面齐平。

●模块式通用插座、多用户信息插座或集合点配线模快，安装位置应符合设计要求。

●模块式通用插座底座盒的固定方法按施工现场条件而定，宜采用预置扩张螺丝钉固定等方式。

●固定螺丝需拧紧，不应产生松动现象。

●各种插座面板应有标识，以颜色、图形、文字表示所接终端设备类型。

1.1.4. 电缆桥架及线槽的安装要求如下：●桥架及线槽的安装位置应符合施工图规定，左右编差不应超过50mm；●桥架及线槽水平度每米偏差不应超过2mm；●垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm;●线槽截断处及两线槽拼接处应平滑、无毛刺；●吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；●金属桥架及线槽节与节间应接触良好，安装牢固。

安装机柜、机架、配线设备屏蔽层及金属钢管、线槽使用的接地体应符合设计要求，就近接地，并应保持良好的电气连接。

1.2.线号标注规则大量的内部连接电缆是采用号码色环的标号方式。

阿拉伯数码与颜色的对应如下：物理位置表注说明：由于总控系统中有大量的跳线板，多数电缆都通过跳线板与各种设备相联接，所以电缆线号规则是以跳线板为核心的。

线号的模型如下：XX XX XX1 2 31=跳线板所在的机柜的位置名称；2=跳线板所在的机柜内的位置次序；3=该电缆连接到跳线板的端子的序号。
