第四章 集成材-2
集成材的技术要求和实验方法
集成材的技术标准和实验方法●非结构集成材（本文简称集成材）是以外表美观为主要目的，由剔除木材缺陷的木条指接成长度后，横向拼宽胶合而成的材料，1集成材技术要求。
（1）材面质量：材面质量是集成材检验的主要指标，本标准建议采用如下材面质量标准，将产品成为一极品和二极品，材面质量采用数量化的方法。
●集成材生产工艺流程。
制材板材干燥板材四面刨光截锯去除缺陷长度指接刨光整料堆积加压卸压养护加工成品●非结构集成材材面质量标准。
1-1.1节级 A：活节长径在10㎜以下，无死节。
B：活节长径在30㎜以下，无死节。
1-1.2树脂、树脂道、单个最大宽度：A：2㎜ B：2㎜。
单个最大长度：A：50㎜ B：100㎜。
1-1.3夹皮：单个最大宽度：A：2㎜ B：2㎜。
单个最大长度：A：50㎜ B：100㎜。
1-1.4 破损、碰伤等缺陷：单个最大宽度：A：3㎜ B：3㎜。
单个最大长度：A：50㎜ B：100㎜。
1-1.5腐朽 A：允不许可。
B：允许初腐，但面积不超过材面的15%。
1-1.6 裂纹：单个最宽度：A：0.2㎜ B：0.2㎜。
单个最长度：A：50㎜ B：100㎜。
1-1.7 变色：A、B要求变色的程度与木材固有的色泽相调合，且不损害表面美观。
1-1.8 虫眼：单个最大直径：A：2㎜ B：4㎜。
每m2 材面个数：A：5个，B：5个。
1-1.9逆纹：A、B要求逆纹所占面面积为整个材面的5%以下。
1-1.10色差纹理：A、B要求木条之间颜色不能相差太大，且不影响材面美观。
纹理：单个最大纹理斜度：A：5度，B：10度。
1-1.11髓心：A、B不许有髓心。
1-1.12边材：A要求边材不超过木材宽度的1/3，B：不计1-1.13接合间隙：单个最大宽度：A：0.2㎜， B：0.5㎜。
1-1.14修补、惯木最大宽度：A：5度 B：5度。
修补后的最大间隙：A 0.2㎜，B 0.2㎜。
每m2材面修补个数：A 5个，B 5个。
1.2木材含水率应满足胶接工艺含水率１０％的要求，许上限１２％、下限为8％。
室内设计装饰材料大全
第一章概述室内装饰材料是指用于建筑物内部墙面、天棚、柱面、地面等的罩面材料。
严格地说，应当称为室内建筑装饰材料。
现代室内装饰材料,不仅能改善室内的艺术环境,使人们得到美的享受,同时还兼有绝热、防潮、防火、吸声、隔音等多种功能，起着保护建筑物主体结构，延长其使用寿命以及满足某些特殊要求的作用,是现代建筑装饰不可缺少的一类材料。
第一节室内装饰材料的种类室内装饰材料种类繁多，按材质分类有塑料、金属、陶瓷，玻璃、木材、无机矿物、涂料、纺织品、石材等种类,按功能分类有吸声、隔热、防水、防潮、防火、防霉、耐酸碱、耐污染等种类。
按装饰部位分类则有墙面装饰材料、顶棚装饰材料、地面装饰材料。
按装饰部位分类时，其类别与品种见表1—1。
表1—1室内装饰材料种类第二节室内装饰材料的基本特征与装饰功能第二章装饰塑料塑料是指以合成树脂或天然树脂为主要原料,加入或不加入添加剂，在一定温度、压力下,经混炼、塑化、成型，且在常温下保持制品形状不变的材料.装饰塑料是指用于室内装饰装修工程的各种塑料及其制品.第一节.塑料简介一、塑料在装修装饰中的应用早在本世纪30年代，世界上就有人开始用塑料（主要为酚醛树脂）来制造建筑小五金产品,如灯头开关、插座等.50年代以后，随着塑料工业的发展，塑料制品在建筑中的应用越来越广泛，几乎遍及建筑的各个部位。
据统计，在一些工业国家,塑料建材已占全部建材的11%以上，占塑料总产量的20%—25％.估计到2000年，世界塑料总产量将达到3。
5亿t，我国可达600万t,其中,建筑塑料将占20％。
塑料按制品的形态可分为以下几种：1、薄膜制品:主要用作壁纸、印刷饰面薄膜、防水材料及隔离层等；2、薄板:装饰板材、门面板、铺地板、彩色有机玻璃等;3、异型板材：玻璃钢屋面板、内外墙板等;4、管材：主要用作给排水管道系统;5、异型管材：主要用作塑料门窗及楼梯扶手等;6、泡沫塑料：主要用作绝热材料；7、模制品：主要用作建筑五金、卫生洁具及管道配件；8、复合板材:主要用作墙体、屋面、吊顶材料；9、盒子结构:主要由塑料部件及装饰面层组合而成,用作卫生间、厨房或移动式房屋；10、溶液或乳液:主要用作胶粘剂、建筑涂料等。
高中化学第4章材料家族中的元素4.3复合材料课件鲁科版
二、生产、生活中常用的复合材料 1.玻璃钢: （1）组成:是一种以_玻__璃__纤__维__做增强体、_合__成__树__脂__做基体 的复合材料。 （2）性能:具有重量轻、强度_高__、密度_小__、韧性_好__、 耐腐蚀、耐高温、耐磨、耐撞、绝缘、产品美观、 制造方便等优良特性。 （3）应用：大量用于游乐车、水上滑梯、运输罐、 电话亭、餐桌椅等产品的生产。
A.铁架台
B.烧杯
C.石棉网
D.瓷坩埚
2.复合材料中起骨架作用的是( B )
A.基体
B.增强体
C.增塑剂
D.防腐剂
3.复合材料的优点是( D )
①强度高 ②质量轻 ③耐高温 ④耐腐蚀
A.仅①④
B.仅②③
C.除③外
D.①②③④
4.下列说法错误的是( B ) A.玻璃钢是以玻璃纤维做增强体、合成树脂做基体的复合 材料 B.飞机机身的复合材料大多是以金属为增强体、纤维为基 体的复合材料 C.制造网球拍所用的复合材料是在合成树脂的基体中加入 了碳纤维做增强体 D.航天飞机机身上使用的隔热陶瓷瓦是由纤维和陶瓷复合 而成的材料制成的
3.请用短线把下列物质及其用途、主要性能相互连在一起。
物质
主要性能
用途
A.玻璃钢 a.耐腐蚀性强
①制造骨和骨关节
B.光纤
b.密度小、强度高 ②制造排水管道
C.生物陶瓷 c.质量轻、保密性好 ③汽车车轮骨架
D.铝合金 d.有生物功能
④通讯材料
E.隔热陶瓷瓦 e.耐高温、韧性强 ⑤航天飞机隔热层
答案: A-a-② B-c-④ C-d-① D-b-③ E-e-⑤
探究 各种复合材料的比较
【对点训练1】下列对玻璃钢的叙述正确的是( C ) A.玻璃钢是由普通玻璃加强热然后骤冷而得到的，所以其 成分与普通玻璃相同 B.玻璃钢是以玻璃为基体，钢纤维做增强体的复合材料 C.玻璃钢的基体是合成树脂，增强体是玻璃纤维 D.玻璃钢的强度和机械加工性能比合金钢稍差，但耐腐蚀 性和绝缘性比合金钢好
【自考复习资料】04489室内装饰材料(复习资料2)
室内装饰材料（—）复习题及答案第一章一、填空：1、材料的物理性能包括（密度）、（热学）、（声学）、（光学）等方面。
2、室内装饰材料选用应从(环保性)、（适用性）、（施工性）、（经济性）四个方面加以考虑。
3、材料的抗耐性能主要有：(耐水性)、(耐高温性)及(耐久性)。
二、名词解释：密度：是指材料在绝对密实状态下单位体积的质量。
强度：材料抵抗外力的能力。
吸水性：是指材料直接与水相接触而吸收液态水的能力。
弹性：材料在外力作用下产生变形，去掉外力它可以恢复原来的形状。
材料的这种性质称作弹性。
硬度：材料的硬度是指它抵抗较硬物质压入程度的能力。
通过硬度可以在一定程度上表明材料耐磨性和加工难易程度。
吸湿性：指材料从空气中吸收水蒸气的能力。
三、简答：1、家具及室内装饰材料选用原则有那些？材料应符合环保要求；材料性能应满足使用要求（实用性）；材料应便于施工和加工（加工及施工性）；材料应物美价廉（经济性）。
2、什么是家具及室内装饰材料？是指家具制造及建筑物的室内空间装饰装修中所使用各种材料的总称。
3、家居材料在室内装饰中的作用和地位主要有那些？材料是满足性能要求的主要保障；材料是实现设计意图的主要手段；材料是决定施工（加工）方法的基础；材料是满足性能、控制成本的决定因素。
4、材料抗耐性能主要有那些？包括耐水性、耐高温性、耐久性等。
第二章一、填空：1、纤维板按密度不同分为：(硬质纤维板)、(中密度纤维板)及(软质（低密度）纤维板)。
2、人造板板常见的幅面规格为(1220×2440)㎜。
3、木质地板的品种主要有(实木地板)、(实木复合地板)、(浸渍纸层压木质地板（强化木地板）)及（软木地板）等。
4、胶合板在室内装饰中常用于( 隔墙罩面)、(顶棚及内墙装饰)、（门窗装修）等。
5、锯材按木材纹理方向可分为(径切板)和(弦切板)。
6、国家标准规定各类实木地板块出厂交货时的含水率为(8%-13%)。
7、胶合板在家具制造中常用作（背板）、（底板）、（制造覆面板）等。
功能材料概论
例如，通过高分子结构设计和官能团设计，在高分子结 构中引入感光功能基团，从而合成出感光高分子材料。合成 可供选择的措施有：共聚合、接技聚合、嵌段聚合、界面缩 聚、交联反应、官能团引入、模板聚合、管道聚合、交替共 聚以及用高聚物作支持体的聚合等。
47
(2)通过特殊加工赋予材料以功能特性
这种方法又称为物理方法。例如： 高分子材料通过薄膜化制作偏振光膜、滤光片、电磁传感 器、薄膜半导体、薄膜电池、接点保护材料、防蚀材料等，尤 其是在超细过滤、反渗透、精密过滤、透析、离子交换等方面 取得了广泛的应用。 高分子材料纤维化可用于二次电子倍增管或作离子交换纤维。 对于高分子材料来说，最引人注目的是塑料光纤的开发应用。

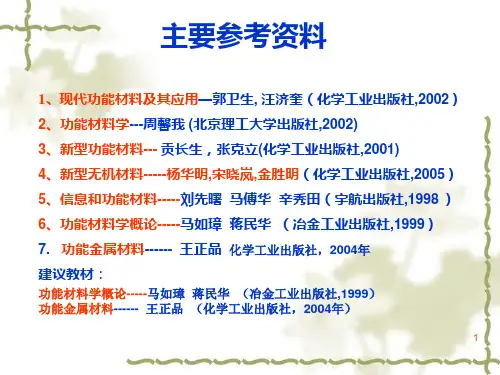

功能材料学概论-----马如璋 蒋民华 （冶金工业出版社,1999） 功能金属材料------ 王正品 （化学工业出版社，2004年）
1
第一章 电性材料
目录
第二章 磁性材料
第三章 超导材料
第四章 膨胀材料和弹性材料
第五章 储氢合金
第六章 非晶态合金
第七章 形状记忆材料
第八章 其他功能材料
2
功能材料授课内容
第一章：电性材料
金属的导电理论。金属的热电性。电学性能与微观结构之间的关系。电性材料
第二章磁性材料
磁学理论基础。金属软磁材料。金属永磁材料。磁致伸缩材料。铁氧体磁性材料
第三章超导材料
超导体的基本性质。超导材料的发展。超导材料的应用
第四章膨胀材料和弹性材料
膨胀合金。弹性合金
第五章储氢合金
储氢材料原理。储氢合金分类及开发现状。储氢材料的应用
13
(1)力学功能
主要是指强化功能材料和弹性功能材料，如高 结晶材料、超高强材料等。
武汉理工-材料物理学课件(6)
h
2
4.5弥 散 强 化
所谓弥散强化，是指将多相组织混合在 一起所获得的材料强化效应
在弥散强化合金中，一定存在着一种以 上的相 ，含量大的连续分布的相称为基 体。而第二相则一般是数量较少的析出物。
h
3
4.5弥 散 强 化
基体与析出物之间的关系
1． 基体应该是塑性的，而析出物则应该是 脆性的
2． 脆性的析出物应该是不连续分布的，而 塑性的基体则应该是连续分布的
金属间化合物中，有两个非常重要的材料。
一个是TiAl， 又称为γ合金。另一个是
Ti3Al，又称为α合金。这两种金属间化合 物的用途很广，例如可用于涡轮发电机和
航天飞机。这两种金属间化合物都是有序
化的晶体结构。
h
7
利用共晶反应也能够获得 弥散强化的材料
4.5弥 散 强 化
在共晶反应中，会生成α相和β相两种固 相。这两个固相的化学成分由共晶反应 线的两端来决定。
共析反应
固相之间的反应，所以在热处理时，可以先
将材料加热到形成固相S1的温度，然后在冷 却过程中利用共析反应得到S2和S3两个固相。 作为共析反应产物的两个固相可以使合金实
现弥散强化
h
24
4.6固态相 变强化
图4.30
铁-碳相图
h
25
4.6固态相变强化
在铁-碳相图中，含碳量为0.77%时为共析成分， 这种成分的钢称为共析钢。共析钢加热到 727℃以上时，出现单一的γ相。γ相冷却到 727℃时，发生如下的共析反应：
4.5弥 散 强 化
图4.27 PbSn合金的成 分和强化机
制对抗拉强 度的影响
h
13பைடு நூலகம்
共晶反应应用
中科院半导体器件物理 第四章
s 2 B
强反型 n p ( 0 ) p p 0
以上是表面处电势的定性描述，而电势的具体分布与电荷密度 相关，需要解泊松方程。
(10)
电场分布 求解一维泊松方程，可得到电场分布
n po 2kT E F , qLD p x po
+： > 0 - : <0
理想 M I S 结构在正偏和负偏时，半导体表面可有三种情形： 积累 n型 耗尽 反型
(7)
理想MIS二极管在V 0时的三种能带图。
1.2 表面空间电荷区--表面势、空间电荷和电场之间的关系
表面势
根据 s 的取值可判断表面情形 P 型半导体表面的能带图 远离表面，半导体体内的本征 能级电势为零, =0 半导体表面，本征能级对应的电 势 = s ，定义为表面势. (8) 若 s <0， 积累 若 B >s >0， 耗尽 若 s > B ， 反型, 如图
1/ 2
1）S <0 , QS 为正积累区 Q S ~ exp(q | S | / 2kT ) 2）S = 0 ,平带 条件，QS =0 3） B>S > 0, QS < 0，耗尽 QS ~ S 4） S >> B ，强反型。
室温，P-Si，NA=41015 cm-3
QS ~ exp(q S / 2kT ) 强反型开始 2kT N A ln s ( inv ) 2 B q n i
(22)
在不同情况下, 对半导体电容起主要作用的电荷分布在不同的位置.
低频
高频
高频且深耗尽
强反型时，不同情况下，电荷增量位置示意图。
所以，在反型区，低频、高频或深耗尽下，C-V关系遵循不同规律。
大跨度空间结构建筑构造概述
筑
材
当 代
料
建
筑 设
与
计 语
构
汇 解 析
造
1
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
六.折板结构及其建筑造型
折板是以一定倾斜度整体连接的一种 薄板体系，一般采用钢筋混凝土或钢 丝网水泥建造。 （一）受力特点、优缺点和适用范围 1. 受力特点
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
八.悬索结构及其建筑造型 （二）悬索结构的形式
24
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
八.悬索结构及其建筑造型 （二）悬索结构的形式
25
第四章 大跨度空间结构建筑构造概述
第四章 大跨度空间结构建筑构造概述
第二节大跨度建筑的结构形式与建筑造型
九 .张拉膜结构及其建筑造型 张拉膜结构是利用骨架、索网将各种
现代薄膜材料绷紧形成建筑空间的一种结 构。
作为新的建筑形式于本世纪五十年代 在国际上开始出现，至今已有四十多年的 历史，特别是到了七十年代以后，膜结构 的应用得到了迅速发展。膜结构重量只是 传统建筑的三十分之一,造型自由轻巧、 制作简易、安装快捷，阳光的照射下，由 膜覆盖的建筑物内部充满自然漫射光，无 强反差的着光面与阴影的区分，室内的空 间视觉环境开阔和谐 。因而使它在世界 各地受到广泛应用。
4. 双曲抛物面壳 双曲抛物面壳是马鞍形薄壳
结构，由壳面和边缘构件组成。 从双曲抛物面壳上取一部分进 行组合，则可以形成各种形式 的扭壳结构。
11
第四章、货物组成清单
军休干部接待服务楼健身设备采购项目豫财询价采购-2015-3343号
第四章、货物组成清单
1
2
3
4
5
6
7
8
注：供应商可参照此表格形式将货物组成的各个分项内容列出，但不仅限于此表格内容（可自行设计表格形式，但所列出内容不得低于“第五章采购清单及技术参数中的”数量及技术要求）。
供应商：郑州凯胜体育用品有限公司（盖单位公章）
9
军休干部接待服务楼健身设备采购项目豫财询价采购-2015-3343号
法定代表人或授权委托人：（签字或盖章）日期：2015年8月13日
附：询价货物详细技术说明及外观图片
10
11
12
13
14
15
16
17
18
19
20
21
供应商：郑州凯胜体育用品有限公司（盖单位公章）
法定代表人或授权委托人：（签字或盖章）
日期：2015年8月13日
22
军休干部接待服务楼健身设备采购项目豫财询价采购-2015-3343号。
材料物理性能课后习题答案_北航出版社_田莳主编
材料物理习题集第一章 固体中电子能量结构和状态（量子力学基础）1. 一电子通过5400V 电位差的电场，（1）计算它的德布罗意波长；（2）计算它的波数；（3）计算它对Ni 晶体（111）面（面间距d =2.04×10-10m ）的布拉格衍射角。
（P5）12341311921111o '(2)6.610 =(29.1105400 1.610)=1.67102K 3.7610sin sin 2182hh pmE m d dλπλθλλθθ----=⨯⨯⨯⨯⨯⨯⨯=⨯==⇒=解：（1）=（2）波数=（3）22. 有两种原子，基态电子壳层是这样填充的;;s s s s s s s 2262322626102610（1）1、22p 、33p （2）1、22p 、33p 3d 、44p 4d ，请分别写出n=3的所有电子的四个量子数的可能组态。
（非书上内容）3. 如电子占据某一能级的几率是1/4，另一能级被占据的几率为3/4，分别计算两个能级的能量比费米能级高出多少k T ？（P15）1()exp[]11ln[1]()()1/4ln 3()3/4ln 3FF F F f E E E kT E E kT f E f E E E kT f E E E kT=-+⇒-=-=-=⋅=-=-⋅解：由将代入得将代入得4. 已知Cu 的密度为8.5×103kg/m 3，计算其E 0F 。
（P16）2203234262333118(3/8)2(6.6310)8.510 =(3 6.0210/8)291063.5=1.0910 6.83Fh E n m J eVππ---=⨯⨯⨯⨯⨯⨯⨯⨯=解：由5. 计算Na 在0K 时自由电子的平均动能。
（Na 的摩尔质量M=22.99，.0ρ⨯33=11310kg/m ）（P16）220323426233311900(3/8)2(6.6310) 1.01310 =(3 6.0210/8)291022.99=5.2110 3.253 1.085FF h E n mJ eVE E eVππ---=⨯⨯⨯⨯⨯⨯⨯⨯===解：由由 6. 若自由电子矢量K 满足以为晶格周期性边界条件x x L ψψ+()=()和定态薛定谔方程。
第四章 集成材-2
抗 拉
注：层板的抗拉强度指标，应根据层板的宽度，按照表3的系数进行调整。
3.2 层板尺寸规格
一般集成材用层板的厚度为30mm左右， 不大于50mm 。 3.2.1 层板的厚度及偏差 层板的最终加工厚度不超过50mm。层板 任意1m长度范围内厚度的最大偏差：使用膨 胀性胶粘剂为0.2mm；非膨胀性胶粘剂为 0.1mm。 层板横截面宽度方向上的厚度偏差应该 小于宽度的0.15%，任何情况下都不能大于 0.3mm。
1
2 1 1 1 1—4 1 1 1 1 1 3—6 1 1 1 1 1 2 5—8 2 1 1 2 1 2 7—8 2 1 2
3.5.1 .3 对称异等 组合组坯 如表3.10 所示
外层抗压层板 中间层抗压层板 9—12 内层层板 中间层抗拉层板 外层抗拉层板 最外层抗拉层板 最外层抗压层板 外层抗压层板 中间层抗压层板 13—16 内层层板 中间层抗拉层板 外层抗拉层板 最外层抗拉层板 最外层抗压层板 外层抗压层板 中间层抗压层板 17—18` 内层层板 中间层抗拉层板 外层抗拉层板 最外层抗拉层板
表3.3
目测分等层板力学性能指标
弹性模量 5%分 位值 11500 10500 9500 8500 7500 6500 6000 抗弯强度 平均值 54.0 48.5 45.5 42.0 39.0 36.0 33.0 5%分 位值 40.5 36.0 34.0 31.5 29.5 27.0 25.0 抗拉强度 平均值 32.0 28.0 26.5 24.5 23.5 21.5 20.0 5%分 位值 24.0 21.5 20.0 18.5 17.5 16.0 15.0
AY级 BY级 CY级 DY级
AY级 BY级 CY级 DY级
AY级 BY级 CY级 DY级 AY级 BY级 CY级 DY级 EY级
材料科学基础2教学(浙大)习题.doc
习题第一章晶体结构与晶体的结构缺陷1.下图为MgO单位晶胞图，请指出氧离子的紧密堆积方向及紧密堆积类型，指出其八面体空隙，四面体空隙的填充情况，并说明单位晶胞中有几个MgO分子。
2.用鲍林规则分析滑石Mg3[Si4Oi0](OH)2结构，(见图)，并指出单位晶胞有几个滑石分子,说明与结构关联的性质特点。
No. l 1.6314229To219No. 2 1.76946902163.MgO、CaO、SrO、BaO皆为NaCl型结构，其晶格能大小顺序为__________________ >_______ > _________ > _________ ；硬度变化顺序为_________ > _________ > __________ >4.由结晶化学定律，决定_______________ 晶体结构的主要因素是构成晶体质点的___________ 、________ 和_____________ 05. __________________________________________ 由"个等径球紧密堆积时，其四面体空隙有____________________________________________ 个，八面体空隙有_______ 个。
等径球的紧密堆积形式有______________ 和_____________ o第二章熔融态与玻璃通性1.试用lgr|=E+F/(T-To)方程式，绘出下列两种熔体在1350°C ~500°C间的粘度-温度曲线(lgf|~l/T)：2.一种熔体在1300°C的粘度是3100泊，在800°C是10*泊，在1050°C时其粘度是多少？在此粘度下急冷，是否形成玻璃？3.决定玻璃熔体中复合阴离子团大小和结构的主要因素是什么？试从熔体结构4.实验获得Na2O-A12O3-SiO2和Na2O-B2C)3-SiO2系统玻璃的分子体积随组成中R2O3含量变化如下图，试解释其原因。
第四章 家具三维模型的制作
4.1.3 案例应用—制作实木电视柜三维模型
操作步骤如下。 步骤 1 柜体的长度为2400cm、宽度为420 cm、高度为460 cm；电视柜腿的长度为30cm、 宽度为30cm、高度为110cm；实木电视柜的板材厚度为20cm。 步骤 2 在“创建”面板中，使用长方体工具创建电视柜柜体模型。 步骤 3 在“修改”面板中修改柜体模型的尺寸。 步骤 4 打开捕捉开关，按照前文介绍的方法修改捕捉设置，保证捕捉功能能够正常 使用。 步骤 5 使用标准基本体建模方法，以 “实木电视柜尺寸图.jpg”文件中的尺寸数据为 依据，采用临摹方式，完成电视柜模型的制作。
4.2.3 案例应用—制作金属边柜三维模型
步骤 5 使用圆、线和球体制作顶部装饰，先画出基础形状，再在“渲染”卷展栏中勾选“在 渲染中启用”复选框和 “在视口中启用”复选框，将其转换成三维对象，效果如图4-20所示。 步骤 6 创建长方形（边柜门外轮廓），将其转化为可编辑样条线并进一步编辑。使用“挤出” 命令完成边柜门外轮廓模型的制作，如图4-21所示。 步骤 7 使用线制作门板的编织结构，先用线画出基本编制状态，在“渲染”卷展栏中，勾选 “在渲染中启用”复选框和“在视口中启用”复选框，将其转换成 3D 对象，并修改长度值和 宽度值完成门板的编织结构模型制作，如图4-22所示。 步骤8 完成金属边柜3D模型。
4.2.2 二维图形建模
3．“挤出”修改器 “挤出”修改器是二维图形建模中一个关键的环节，可以将二维图形转换为三维模型。挤出就是依据 所选择的图形样式将其三维实体化显示出来，如图4-16所示。 选择一个图形，在“修改”面板中选择“修改器列表”选项，选择“挤出”修改器，设置挤出深度 后即可将二维图形转换为三维模型，如图4-17所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表3.3
目测分等层板力学性能指标
弹性模量 5%分 位值 11500 10500 9500 8500 7500 6500 6000 抗弯强度 平均值 54.0 48.5 45.5 42.0 39.0 36.0 33.0 5%分 位值 40.5 36.0 34.0 31.5 29.5 27.0 25.0 抗拉强度 平均值 32.0 28.0 26.5 24.5 23.5 21.5 20.0 5%分 位值 24.0 21.5 20.0 18.5 17.5 16.0 15.0
表3.2 目测分等和机械弹性模量分等层板树种分级
树种群 代号 适用树种名称
SZ1
南方松、花旗松、兴安落叶松、山毛榉、光叶榉、桦 木、柞木以及其它达到该强度等级的树种
欧洲云杉、美国扁柏、落叶松、红松、黑松以及其它 达到该强度等级的树种 阿拉斯加黄扁柏、铁杉、欧洲赤松、樟子松、水曲柳、 白蜡树、榆木以及其它达到该强度等级的树种 鱼鳞云杉、北美红松、铁-冷杉、云杉、冷杉、马尾 松、柳桉以及其它达到该强度等级的树种 杉木、柳杉、美杉以及其它达到该强度等级的树种
注：相对节径比即缺陷在层板端面的投影面积占层板端面面积的百分比。
机械应力分等层板力学性能要求
机械应力分等各等级非纵向接长层板（MSR层板 ）的平均弹性模量依据5.6.2的抽样方法抽样，按 5.3.2抗弯试验方法B进行试验，其结果要达到表3.6 所列数值以上。 机械应力分等层板的纵向接长层板用作对称异 等组合结构用集成材的最外层和外层层板、非对称 异等组合结构用集成材抗拉侧的最外层和外层层板 ，以及同等组合结构用集成材的层板时，依据5.6.2 的抽样方法抽样，按5.3.3抗弯试验方法C或5.4抗拉 试验进行试验，其结果除要满足表3.6平均弹性模量 指标的要求外，其抗弯强度或抗拉强度也要达到表 3.7所列数值以上。
AY级 BY级 CY级 DY级
AY级 BY级 CY级 DY级
AY级 BY级 CY级 DY级 AY级 BY级 CY级 DY级 EY级
层板数量
层板组坯名称
不同部位层板数量
最外层抗压层板
4 内层层板 最外层抗拉层板 最外层抗压层板 中间层抗压层板 5—8 内层层板 中间层抗拉层板 最外层抗拉层板 最外层抗压层板
3.2.2 层板宽度方向的拼接与开槽
允许利用较窄的板材在宽度方向上胶拼， 以达到层板所需的宽度。 当结构用集成材在层板宽度方向承受载荷 时，层板宽度方向上胶拼的胶合性能应达到结 构用集成材不同使用环境所规定的相关胶合性 能要求。 当集成材用层板宽度大于200mm时，可以 在层板宽度方向的中部开槽，凹槽宽度不大于 4mm，深度不大于层板厚度的1/3。
不显著
在机械分等无法测定的两端部分的节子、孔洞 等缺陷的相对节径比要小于层板中部（机械分 等机测定的部位）相应的缺陷的相对节径比， 或者相对节径比小于下列数值。 异等组合结构用集成材的最外层、外层层板： 17% 异等组合结构用集成材的中间层层板：25% 异等组合结构用集成材的内层用层板：33% 同等结构用集成材：17%
3.5.1.2 异等组合结构用集成材级别分为五级。组坯级别应 根据最外层层板的级别和树种级别，按表3.9的规定确定。 表3.9 异等组合结构用集成材最外层层板的组坯级别
最外层层 板的级别 树种群级别 SZ1 SZ2 AY级 BY级 CY级 DY级 SZ3 SZ4 SZ5
ME18 ME16 ME14 ME12 ME11 ME10 ME9 ME8 ME7 ME6 ME5 ME4 ME3
SZ2 SZ3
SZ4
SZ5
目测分等层板力学性能要求
对称异等组合结构用集成材最外层层板、外层层板， 非对称异等组合结构用集成材抗拉侧最外层层板、外层 层板以及同等组合结构用集成材的层板强度要求如下： a） 非纵向接长的层板 依据5.6.2抽样方法抽样，按5.3.2抗弯试验方法B进行抗 弯弹性模量的检测，其结果要达到表2所列的弹性模量指 标。 b） 纵向接长的层板 依据5.6.2抽样方法抽样，根据5.3.3抗弯试验方法C进行 抗弯强度检测，或根据5.4抗拉试验方法进行抗拉强度检 测，其结果要达到表2所列的抗弯强度或抗拉强度指标。
ME10 ME11 ME12
单位MPa
ME14 ME16 ME18
42.0 31.5 24.5 18.5
45.0 34.0 26.5 20.0
48.5 36.5 28.5 21.5
54.0 40.5 32.0 24.0
63.0 47.5 37.5 28.0
72.0 54.0 42.5 32.0
抗 弯
表3.6 机械应力分等非纵向接长层板（MSR层板）的平均弹性模量指标要求
分等等级 平均抗弯弹性模量
M E3 3000
M E4 4000
M E5 5000
M E6 6000
M E7 7000
M E8 8000
M E9 9000
ME10 10000
ME11 11000
ME12 12000
ME14 14000
表3.4 层板抗拉强度指标宽度调整系数 层板宽度尺寸b/mm
b<150 150≤b<200 200≤b<250
调整系数
1.00 0.95 0.90
b≥250
0.85
3.1.2机械应力分等层板质量要求
机械应力分等层板外观质量要求如表3.5所示。 表3.5 机械分等层板外观允许缺陷
项目 开裂 变色、逆向纹理 MSR层板两端质量 不显著的微小裂纹 要求
3.1.1目测分等层板质量要求
• 层板外观质量要求如表3.1所示。 • 目测分等和机械弹性模量分等层板树种分 级如表3.2所示。 • 目测分等层板力学性能指标如表3.3所示。
表3.1层板外观质量要求
项目 节子、 孔洞 集中节径比（%） 宽面材缘节径比（%） 斜纹倾斜比 平均年轮宽度（除辐射松外） 变色、涡纹 裂纹 弓弯
弯曲 变形
要求 Id ≤20 ≤17 ≤1/16 IId ≤30 ≤25 ≤1/14 ≤6mm 不明显 不明显 每米长度矢高不大于5mm 每米长度矢高不大于4mm 每米长度范围内板材宽度方向上每25mm 不超过1mm 不许有从髓心到半径50mm以内的年轮木材 板材窄面上 髓心长度小 于材长的1/4 板材窄面上 髓心长度小 于材长的1/4 轻微 裂纹宽度极 小，长度不 大于50mm IIId ≤40 ≤33 ≤1/12 IVd ≤50 ≤50 ≤1/8
ME16 16000
ME18 18000
表3.7 机械应力分等纵向接长层板的抗弯和抗拉强度指标要求
分等等级 平均 值 5%分 位值 平均 值 5%分 位值 ME3 21.0 16.0 12.5 9.5 ME4 24.0 18.0 14.5 10.5 ME5 27.0 20.5 16.5 12.0 ME6 30.0 22.5 18.0 13.5 ME7 33.0 25.0 20.0 15.0 ME8 36.0 27.0 21.5 16.0 ME9 39.0 29.5 23.5 17.5
表3.8 异等组合结构用集成材中最外层层板所需的弹性模量的最低要求 对称布置 TCYD 30 TCYD 27 TCYD 24 TCYD 21 TCYD 18 TCYD 15 TCYD 12 非对称布置 TCYF 28 TCYF 25 TCYF 23 TCYF 20 TCYF 17 TCYF 14 TCYF 11 受拉侧最外层层板 弹性模量的最低要求 ME18 ME16 ME14 ME12 ME9 ME8 ME7
3.1 板材的树种和材质
（4）所含成分污染木材表面时，用适当的溶 剂擦净后再进行胶合。 （5）针叶材主要用于制造建筑承载构件如拱、 梁、柱及桁架等用途的集成材。造船、车辆用 集成材要求适当的力学、物理性能，故采用密 度大、强度高的阔叶材。 （6）对于制造弯曲度较大的弯曲集成材的板 材，应注意节子、乱纹等木材缺陷的情况。
3.3 含水率
板材的含水率板材含水率为8%—12%时 可以得到良好的胶合性能，一般不大于15% 。
3.4 层板组坯
3.4.1 树种组成 组成同一根集成材的层板原则上应是同一树种，不同树种混用时（针阔 叶材不得混用），应尽量选择材性相近的树种，对于树种混用的层板应 进行机械分等并进行初期检验，确认对胶合性能无不良影响。 3.4.2 层板纵接间距 应避免纵接集中，应在集成材长度方向上分散开。` 同一层板纵接间距 承受拉伸荷载的结构用集成材的层板和承受弯曲荷载的结构用集成材最 外层层板，同一层板内两纵接之间的距离要不小于1800mm。 相邻层板纵接间距 相邻层板纵接部位不许重叠；而且承受拉伸荷载的结构用集成材的层板 和承受弯曲荷载的结构用集成材最外层层板以及外层层板，相邻层板纵 接之间的距离要大于150mm。
3 结构用集成材
结构用集成材的主要工艺流程如下： 原木→制材→板材干燥→板材分等→板 材两面刨光→剔除缺陷→板材两端开榫→指 榫涂胶→板材长度指接→指接板材四面刨光 →配板→涂胶→组拼→冷压养护→刨光→齐 头→砂光→检验分等→成品包装 修补→入库
3.1 层板的树种和材质
含有对胶合有不良影响成分的木材，在 胶合时应注意： （1）选择对含有成分具有亲合性的胶粘剂。 （2）板材干燥时，提高干燥温度，使其阻碍 胶合的成分挥发。 （3）尽量缩短从胶合面刨削到胶合面加压操 作这一过程的时间。
图1 结构用集成材不同部位层板的名称 （a）对称布置 （b）非对称布置
3.5.1.1各等级异等组合结构用集成材中最外层层板 所需的弹性模量的最低要求 各等级异等组合的弯曲结构用集成材或承受抗弯荷载的结 构用集成材的受拉一侧的最外层层板宜采用机械分级层板，其 弹性等级不得小于表3.8中相应的强度等级要求。
3.4.3 高度调整
组成同一根集成材的层板厚度都应一致。 但是用于调整集成材高度的层板可以降低到 普通层板厚度的2/3。调整高度所用层板可以 是一块或二块应用于内层。
