利达自动报警系统操作手册
北京利达华信128eqⅱ使用说明书
使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.注意：1．若烟感报警，只进行主机复位；若一直误报，就要隔离。
2．若手报报警，首先要现场复位，然后在主机复位。
3．一般情况下要打在手动状态，若要进行消防演习时，要打在自动状态。
1、复位F1----菜单----2复位----0本机复位或1系统复位注意：本机复位只复位本机，系统复位3台主机都复位；消除火警、停止已启动的声光等；2、手动、自动切换F2----菜单----2全局----1全局自动、2全局手动----确定注意：平时设为手动状态，若进行消防演习时，要打在自动状态。
3、设备隔离F1----5隔离4、解除隔离F2----5隔离5、主工艺为0号主机00回路6、饲料包装为1号主机04回路05回路06回路7、主控楼为2号主机08回路一．系统介绍1.外观简介D128E(Q)Ⅱ关键状态用发光二极管指示，各功能如下：主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。
备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。
火警指示（红）：首次火警发生时灯亮，并保持到系统复位。
回答指示（红）：设备有回答时灯亮，无回答时灯灭。
命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。
延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。
气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。
消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。
全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。
全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。
设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。
无隔离设备时灯灭。
设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。
利达LD128E型火灾主动报警系统操作指引手册
利达LD128E型火灾自动报警系统操作指引手册202X年1月目录一、目的 (4)二、使用范围 (4)三、主要内容 (4)第一节火灾自动报警系统设备组成简介 (4)1、消防主机面板组成 (4)2、火灾报警控制器面板 (5)第二节消防主机开、关机操作指引 (6)1、开机操作方法 (6)2、关机操作方法 (7)第三节火灾报警控制器控制方式的设置指引 (8)1、主机设置指引 (8)2、控制面板设置指引 (8)第四节消音、复位、自检的作用及操作指引 (10)1、消音的作用及操作指引 (10)2、复位的作用及操作指引 (10)3、自检的作用及操作指引 (11)第五节电源盘的工作状态介绍 (12)第六节火灾报警工作状态介绍 (13)1、火警信号工作状态 (13)2、故障信号工作状态 (13)3、火灾报警控制器火警、故障信息显示状态 (14)第七节屏蔽、取消屏蔽功能键操作指引 (15)1、屏蔽操作指引 (15)2、取消屏蔽操作指引 (15)第八节查看火警、故障、屏蔽信息操作指引 (16)第九节打印机设置操作指引 (17)第十节修改系统时间操作指引 (18)第十一节查看系统运行记录操作指引 (18)第十二节总线控制盘启动、停止设备操作指引 (19)第十三节消防专业电话使用操作指引 (20)1、总机呼叫分机操作指引 (20)2、分机呼叫总机操作指引 (20)第十四节消防广播操作指引 (21)1、消防广播播放操作指引 (21)2、消防广播停止播放操作指引 (21)利达LD128E型火灾自动报警系统操作指引手册一、目的根据XX集团安全管理要求，指引消控中心值班人员能够准确的操作火灾自动报警系统，提升关键岗位业务技能培训效果，提高消控中心值班人员业务能力，特制定本指引手册。
二、使用范围本培训手册适用于XX集团所辖项目中安装并使用利达LD128E型火灾自动报警系统的项目。
三、主要内容第一节火灾自动报警系统设备组成简介1、消防主机面板组成——图1表示：火灾报警控制器；——图2表示：消防控制室图型显示装置（CRT）；——图3表示：消防电话主机；——图4表示：多线控制盘；——图5表示：消防应急广播。
利达报警器使用说明书
一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
北京利达消防主机的操作方法
北京利达消防主机的操作方法利达消防主机是一种用于监控和控制火灾报警系统的设备。
它具有多种功能，包括自动警报、火灾预警、火灾报警和火灾控制等。
下面是一些关于北京利达消防主机的操作方法的详细介绍。
一、登录利达消防主机1. 在主机的操作面板上找到登录按钮，并点击进入登录页面。
2. 输入用户名和密码，并点击登录按钮。
3. 成功登录后，进入主机的操作界面。
二、主机基本信息查看1. 在主机界面上，找到“基本信息”按钮，并点击进入基本信息页面。
2. 在该页面上，可以查看主机的型号、序列号、固件版本等基本信息。
三、设备管理1. 在主机界面上，找到“设备管理”按钮，并点击进入设备管理页面。
2. 在设备管理页面上，可以查看当前主机所连接的传感器设备的状态信息。
3. 如果需要添加新设备，点击“添加设备”按钮，然后按照系统提示进行操作。
四、报警设置1. 在主机界面上，找到“报警设置”按钮，并点击进入报警设置页面。
2. 在报警设置页面上，可以进行灯光报警、声音报警、短信报警、电话报警等功能的设置。
3. 按照系统提示进行相应设置操作，设置完成后保存并退出。
五、报警查询1. 在主机界面上，找到“报警查询”按钮，并点击进入报警查询页面。
2. 在报警查询页面上，可以查看主机最近的报警记录。
3. 如果有多个报警记录，在列表中选择需要查看的报警记录，点击相应的选项即可查看详细信息。
六、报警处理1. 如果主机发生报警，会在主机界面上弹出报警的提示框。
2. 在报警提示框中，可以进行报警处理。
根据报警的不同类型，可以选择进行消音、取消报警、报警解除等操作。
七、数据导出1. 在主机界面上，找到“数据导出”按钮，并点击进入数据导出页面。
2. 在数据导出页面上，可以选择需要导出的数据类型，如报警记录、设备状态、系统日志等。
3. 按照系统提示进行相应的导出设置，设置完成后点击“导出”按钮，即可将数据导出为Excel或其他格式的文件。
总结：以上是关于北京利达消防主机的一些基本操作方法的详细介绍。
利达LD128E型火灾主动报警系统操作指引手册
利达LD128E型火灾自动报警系统操作指引手册202X年1月目录一、目的 (4)二、使用范围 (4)三、主要内容 (4)第一节火灾自动报警系统设备组成简介 (4)1、消防主机面板组成 (4)2、火灾报警控制器面板 (5)第二节消防主机开、关机操作指引 (6)1、开机操作方法 (6)2、关机操作方法 (7)第三节火灾报警控制器控制方式的设置指引 (8)1、主机设置指引 (8)2、控制面板设置指引 (8)第四节消音、复位、自检的作用及操作指引 (10)1、消音的作用及操作指引 (10)2、复位的作用及操作指引 (10)3、自检的作用及操作指引 (11)第五节电源盘的工作状态介绍 (12)第六节火灾报警工作状态介绍 (13)1、火警信号工作状态 (13)2、故障信号工作状态 (13)3、火灾报警控制器火警、故障信息显示状态 (14)第七节屏蔽、取消屏蔽功能键操作指引 (15)1、屏蔽操作指引 (15)2、取消屏蔽操作指引 (15)第八节查看火警、故障、屏蔽信息操作指引 (16)第九节打印机设置操作指引 (17)第十节修改系统时间操作指引 (18)第十一节查看系统运行记录操作指引 (18)第十二节总线控制盘启动、停止设备操作指引 (19)第十三节消防专业电话使用操作指引 (20)1、总机呼叫分机操作指引 (20)2、分机呼叫总机操作指引 (20)第十四节消防广播操作指引 (21)1、消防广播播放操作指引 (21)2、消防广播停止播放操作指引 (21)利达LD128E型火灾自动报警系统操作指引手册一、目的根据XX集团安全管理要求，指引消控中心值班人员能够准确的操作火灾自动报警系统，提升关键岗位业务技能培训效果，提高消控中心值班人员业务能力，特制定本指引手册。
二、使用范围本培训手册适用于XX集团所辖项目中安装并使用利达LD128E型火灾自动报警系统的项目。
三、主要内容第一节火灾自动报警系统设备组成简介1、消防主机面板组成——图1表示：火灾报警控制器；——图2表示：消防控制室图型显示装置（CRT）；——图3表示：消防电话主机；——图4表示：多线控制盘；——图5表示：消防应急广播。
利达128EM使用说明书
利达128EM使用说明书一．系统介绍JB-QB/LD128E（M）区域火灾报警控制器（以下简称LD128E（M））是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《火灾报警控制器通用技术条件GB4717-93》规范。
在纯报警型控制器的基础上配备了四组可编程节点输出，并增加了远程通讯功能，与火灾报警集中控制器共同构成消防网络。
LD128E（M）主要针对小型消防工程项目设计，广泛应用于小型商场、餐饮娱乐场所、银行对外营业部、电信支局、端局、移动基站、别墅和小型工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
二．功能和技术参数2.1功能简介2.1.1液晶显示LD128E（M）采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
系统在显示故障和火警时，可根据用户的要求显示媒质火灾报警控制设备安放的部位。
2.1.2布线方式LD128E（M）是单总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支等多种布线方式。
2.1.3节点输出系统具备四组可编程继电器，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
2.1.4火警记录系统具有黑匣子功能，可存储256条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式比传统的打印机记录方法更加先进、可靠，不但存储火警记录时间长，而且避免了打印机换纸、换色带和故障维修。
2.1.5接口系统具有打印机接口，可选配串行中文打印机。
此外，本设备具备CAN总线接口，可以与其他设备进行通讯，以实现各种联网需要。
2.2技术参数2.2.1 电源：主电与备电自动切换。
主电：178V~242V.AC/200mA备点： 24V.DC±10%/2.2AH备电切断电压：21V±0.5V备电恢复电压：23V±0.5V最大功率：50W2.2.2负载能力探测点：8~128回路总数：1路回路馈电电平：5V、24V 平均电压：DC15V~20V。
消防系统(利达产品)LD6910使用说明书
LD6910系列消防网络通讯转换器使用说明书利达集团北京利达安信数码科技有限公司LEADER B E I J I N G L E A D E R E N S I G N D I G I T A L T E C H N O L O G Y C O.,L T DLD6910系列通讯转换器是使用在联网单位消防值班室现场的重要消防网络设备。
它需要与联网单位建筑内已经安装并正常运行的火灾报警控制器配合使用，通过开关量或RS232/485串行端口采集现场火灾报警控制器的火警和各类故障信息，并将上述信息通过电话线路，以主动上传和等待巡检两种方式发送到城市消防自动报警监控中心。
同时接收监控中心下发的各类命令和设置信息。
LD6910系列通讯转换器根据功能和性能的不同，又分为以下几类产品。
LD6911通讯转换器使用说明LD6911通讯转换器是LD6910系列的标准产品，具有操作功能丰富、联接方式多样等特点，可以应用到各类联网工程当中。
一、主要功能1、与火灾报警控制器可通过RS232、RS422/485及开关量连接。
通过串行端口联接时，要求火灾报警控制器的相关信息可以通过相匹配的串行端口输出，并需要生产厂家提供通讯协议。
2、信息传输通过公用或内部电话交换网。
设备的参数需由城市消防自动报警监控中心的消防工作站经电话线设定。
3、LED显示控制器及本机状态，各种按键操作方便快捷。
4、值班员可不依赖于火灾报警控制器，直接通过本设备向监控中心以手动方式强行发送报警信号。
5、值班员可以对火情作出多种确认，具体分为：火警、测试、误报等。
确认的信息立即传送到监控中心。
如未作出确认，在规定的时间后，将自动将未确认火情传送到监控中心。
6、城市消防自动报警监控中心的管理员可依照预先设定的时间或随时通过本设备检查某一联网单位消防值班人员的在岗状况。
7、本设备最好使用独立的电话线路，当条件确不具备，只能与消防值班室共同使用一部电话时，具有电话交换机和报警强制切换功能。
利达消防系统简明操作指南
一、消防主机火灾情况下操作步骤：
1、主机消音；
2、查看主机页面信息，确定报警类型；
3、现场跑点，跑点人携带消防电话或对讲机，现场情况传回消防中控室；
4、如果现场粉尘太多或人为恶意等误报警，主机复位；
5、如现场确实发生火情，跑点人通过电话或对讲汇报消防中控室，消防中控室值机人员直接将消防报警主机调成自动状态（主菜单界面：控制面板→输入密码（6789）→启动方式→本机启动方式→全局自动），此时观察主显示屏右侧指示灯由全局手动灯亮变为全局自动灯亮，调至手动状态参照以上步骤）。
二、消防广播操作步骤：
1、将功放主、备电源打开；
2、将广播主机切换至应急模式（由监听测试音量及播放模式，主机左侧旋钮）；
3、启动选层广播（消防广播控制盘按钮，若启动全楼广播按全选，按一次启动，再按一次恢复）；
4、播放同时可以拿广播喊话手柄与现场进行指挥（手握手柄，手指按进通话按钮进行喊话）。
三、消防电话操作步骤：
如电话凤鸣器有报警1、拿起电话手柄；2按控制面板上的○通，挂断按控制面板上○断。
与机房通话1、拿起电话手柄；2、选择要通话的线路（例如与1路通话，按进
按钮○1，再按按钮○通，挂断按控制面板上○断）。
四、联动多线控制盘操作步骤：
1、用专用控制钥匙将控制盘调制允许状态（允许指示灯亮）；
2、选择要启动的设备按进按钮（按钮旁上方启动灯亮，设备启动后，下方反馈灯亮）；
3、停止设备，再次按进按钮，按钮旁指示灯全部熄灭，用钥匙将控制盘调至禁止状态。
LD128E II简易操作指南。
利达LD128EQ火灾报警控制系统器操作说明书
一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印容。
利达报警主机LD188EL简易操作
LD188EL简易操作说明火警查询:主机前面板按[火警]键→[火警信息]列表→选择条目故障查询:主机前面板按[故障]键→[故障信息]列表→选择条目复位:主机前面板【复位】键→输入密码（默认3333或者2222）,如果当前主机不是集中机，控制器将显示【设备复位】和【控制器复位】。
【设备复位】表示控制器所带负载将复位，时间比较快。
【控制器复位】, 表示控制器及控制器所带负载全部复位，时间比较长。
如果当前控制器为集中机（联网）时可以选择【网络复位】,复位系统联网中的所有在线的火灾报警控制器。
自检:主机前面板按【测试】键→输入密码(默认 3333）→测试界面→【自检灯和提示声音】，此功能可用于检测所接联动盘是否可以正常通讯，声音和指示灯是否正常。
消音:按主机前面板【消音】键。
校准时间:主机前面板【菜单】键→前面板数字键【1】选择设置时间和日期, 方向键移动光标，数字键修改时间，按【确认】键写入. 如果当前控制器为集中机（联网）时还可以按【信息】键,校正网络中其他节点机的时间和日期。
多路输出的控制:连续按联动控制盘右下角的【解锁】键4次即可实现联动盘的解锁，2min 没有按键操作自动上锁，解锁后按LD9601EL面板的按键实现相应回路的启动或者停止。
声光控制:按前面板上的【声光】键→输入密码(3333），可以启动或者停止本地声光。
联动手/自动切换:主菜单界面→【菜单】→【全局输出模式】→输入机器ID或者按【确认】键选择本机→选择相应的模式→【确认】键选中，按【退格】键弹出对话框，按【确认】键保存修改，选择【默认】后控制将遵循各个模块的具体设置.手动启/停联动模块:监控界面按【菜单】→【浏览设备信息】→【总线设备】→移动光标选择回路地址→按【确认】键→移动光标选择地址点，按【确认】弹出命令菜单，选择相应操作。
总线设备的屏蔽与解除:监控界面按[菜单]→【屏蔽&解除屏蔽】→【总线设备】→输入机器 ID 或者按【确认】键选择本机→选择“屏蔽”或是”解除屏蔽”按【确认】,输入回路地址→输入地址范围，按【确认】执行。
利达LDEQ火灾报警控制器操作说明
按“↑”键，查看光标所在区域上一事件。
按“↓”键,查看光标所在区域下一事件。
2.2设备隔离
当液晶处在系统运行主菜单,如图2-２时,当要隔离的设备有事件发生时，如报火或报故等，将光标停在要隔离的设备上,先按“F１”键,再按“隔离”键,则要隔离的设备的地址码显示在隔离区域中并反显。要对被隔离的设备解除隔离，则将光标停在隔离区域中要解除隔离的设备号码处，先按“Ｆ2”键,再按“隔离”键,则隔离区域中被解除隔离的设备地址消失。
1.1.2布线方式
ＬＤ１28E(Q)采用二总线回路,总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支、环形等多种布线方式。
1.1．3节点输出
系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘输入,无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
图2-2
本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。第一区为火警信息,第二区为命令信息,第三区为模块回答信息等。各区域数字中第一行为事件总数，第二行为事件当前地址。当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。部位左下的时间为事件发生时的时间。
ＣAN总线接口可以与其他设备进行通讯，以实现各种联网需要。
1.2技术参数
１.２.１电源：主电与备电自动切换。
主电: AＣ 178V~242Ｖ／1A
备点: DC 24V±10%/7AH
备电保护电压:２1Ｖ±0.5V
备电恢复电压：２3V±0.５V
输入最大功率：200Ｗ
1.2．2负载能力:
北京利达LD128EII主机使用说明书
位图息界面
服务：进入售后服务热线界面
监管：进入漏电报警、正常断电显示状态
打印：打印主信息显示区当前位置的信息
监管：进入漏电报警、正常断电信息界面
5.1.3主信息显示区
屏幕的右侧为主信息显示区，在该区域里始终显示首次火警、火警、回答、命令、延时、故障、隔离、请求、网请等信息，每种都显示一条，可触摸屏幕上的相应功能按钮可以随时查阅，不相互覆盖，不受左侧显示区的影响。
◇本机接收(红色)：控制器联网本机收到其他控制器发送的信号时，指示灯闪。
◇漏电报警（红色）：漏电模块报警时，指示灯亮。
◇漏电断电（红色）：漏电模块启动时，指示灯亮。
◇备用1（红色）：备用。
◇备用2（红色）：备用。
3.5对外接线端子说明
24V+、24V-：联动24V
COM、NO：公共火警无源接点输出
CH、CL：CAN总线
数字健：“0―9”输入密码
功能健：
：返回主菜单
：删除上一个已输入的字符
：删除上已输入的字符
点击 图标确认密码输入完成
5.2.2分菜单功能选择
输入密码正确后，显示以上分菜单，完成对控制器各部分开启。使用状况的设置。
通过触摸屏点击相应图标完成相应功能选择或进行操作
JB-QG-LD128EII火灾报警控制器(联动型)
安装使用说明书
JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。
北京利达128E2报警主机的操作
北京利达128EⅡ火灾自动报警设备的一般操作1、查寻火警信息.在我的主机画面下:按火警信息。
查询即可,2、查看故障在主屏幕右侧,依次有火警,监管,反馈,命令,延时…等,例如,点击故障,在故障右侧有001.004-052,下面还有显示时间,001表示一个故障,004代表回路,052代表地址,具体位置可看右下角“网请”下的方框中位置。
若有多个故障,可多次点击“故障”在网请下方框中可查看。
火警,反馈,也可以这样查看注:反馈是某个设备已经动作,主机收到返回信号,例如:如果风口打开,主机上有反馈信号。
3、火灾自动报警控制器的复位(火警误报时,查看处理火警后,即可进行主机复位,复位至正常状态)在触摸屏下方,有单独设置的两个键,“复位”和“消音”,按“复位”键,触摸屏左上角出现“主机复位”,点击即可;如果是联网工程,点击“网络复位”即可。
消音键是消除本机报警音。
4、火灾自动报警控制器中进行自动/手动转换(火警真实发生后,按消防规范,应将消防报警主机转入自动状态)在我的主机画面下:点击(控制面板),输入密码6789;进入下一界面,再按(启动方式),主机提示选择本机启动或网络启动方式(联网主机),选择后进入下一界面提示,最后选择全局自动或全局手动,选择即可。
注:正常运行时在手动运行方式,发生火警时,立刻将主机转换到自动状态。
5、多线控制盘的使用方法。
(1)强制启停:用钥匙打开强制开关(指示红灯亮),直接按启动键或停止键。
(2)主机联动启动:将主机和手动盘都打在自动状态。
6、在控制器中启动联动控制设备。
在我的主机画面下:按:(联动命令),选择需要启动的类型,在选择具体的设备启动。
7、设备的屏蔽和解除在我的主机画面下:按:(设备管理),选择需要的驱动板(几回路),打开后选择屏蔽。
解除屏蔽是打开已屏蔽的设备,选择屏蔽即可。
8、打印机设置在我的主机画面下,点击控制面板,出现对话框,输入密码6789,点击打印机设置,选择“开启”或“关闭”选择你所打印的内容。
北京利达华信报警设备操作方法
按菜单键进行‘封面菜单‘和’系统运行主菜单‘间切换，以下操作都是在“系统运行主菜单”下完成。
1、“打印”和“时间”设置操作：在主菜单下，按“F1”，再按“菜单”键，液晶中间区域显示：1．记录 2.复位 3.时钟 4.打印按“4”键，液晶显示要打印的内容，需要打印的信息按对应的数字键打开，再按“确定”键,保存设置。
按“3”键，液晶显示时间，分别按数字键改年.月.日.时.分.秒，再按“确定”键，保存设置。
按“1”键，液晶显示火警和故障的信息记录。
2、“系统复位”操作：在主机面板上直接按“复位”键,然后按“上下左右”密码复位.3. 查看火警和故障信息：如发生火警，选择火警对应数字“0”，火警框反显，对应的下面五位数字为设备的回路号和地址编码：前两位为回路号，后三位为设备地址号；火警框所反显设备地址位置显示在液晶中间框右侧或左侧，再按确认键看是什么设备，然后再按下确认键，才可通过上下键可以翻看上或下一个火警信息。
查看故障按“4”，故障框反显，对应的下面五位数字为设备的回路号和地址编码：前两位为回路号，后三位为设备地址号；故障框所反显设备地址位置显示在液晶中间框右侧或左侧，再按确认键看是什么设备，然后再按下确认键，才可通过上下键可以翻看上或下一个故障信息。
注：数字键有文字提示，如果现场将手动报警按钮按下后，要先将现场设备复位，然后主机再复位。
4.手动、自动转换：在主菜单下，按“F2”，再按“菜单”键，液晶中间区域显示：⑴、容量⑵、全局⑶、通讯⑷、逻检设置然后按“2”全局键，液晶显示“1”全局自动，“2”全局手动，“3”原有设置。
根据提示按数字键选“1全局自动”或“2全局手动”，然按确认键生效。
注意:发生火警时主机报警，应先按下前面板的“消音”键，操作人员根据主机上提示火警地址到现场确认火情真假；火情为真，根据火警预案组织人员疏散灭火同时拨打119。
火情为假，对现场进行处理后主机复位。
如果有误报的火警，并且长期无法处理的，需要对现场的报警点进行屏蔽处理，处理的方法为：运行界面下，先按F1，再按“屏蔽”键，输入密码4个“→”，输入回路地址号，最后按“确认”键。
利达128EQ主机使用说明书
利达128E Q主机使用说明书-CAL-FENGHAI.-(YICAI)-Company One1一．系统介绍JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
功能简介1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
利达消防主机简单操作方法
利达消防主机简单操作方法
利达消防主机是一种用于管理和控制火灾报警系统的设备，其操作方法如下：
1. 激活主机：在主机面板上找到“激活”按钮，按下按钮并保持按下直至主机显示屏上出现“激活成功”的提示信息。
2. 设置报警参数：按下“设置”按钮进入参数设置菜单，在菜单中选择需要设置的项，例如报警阈值、报警联动措施等，并按照提示进行设置。
3. 监控系统状态：主机通常会提供监控系统的实时状态信息，包括传感器状态、报警设备状态等。
在主机显示屏上查看这些信息，确保系统正常运行。
4. 处理报警事件：当主机接收到火灾报警信号时，主机会发出报警声音并显示相应的报警信息。
操作人员应迅速判断报警的位置和性质，并采取相应的应对措施，例如联系消防部门、疏散人员等。
5. 查看历史记录：主机还能够记录过去的报警事件和操作记录，操作人员可以通过菜单找到“历史记录”选项，并查看相关的信息。
请注意，不同型号的利达消防主机可能略有不同，因此在操作时应参考对应的用户手册或咨询相关技术人员。
此外，在操作利达消防主机时需要遵循相关的操作
规程和安全措施，确保人员和设备的安全。
JB-QBLD128EN(M)利达主机操作说明
JB-QB/LD128EN(M)操作说明
首先介绍两个菜单
以下界面为开机菜单以下界面为主菜单
开机菜单和主菜单之间可以用“菜单”键切换。
（大部分操作在“主菜单”界面下进行）
1、查看火警和故障
以打印信息为准。
打印设置方法为：在“主菜单”下，“复用1”→“菜单”→“4打印”→开启打印内容→“确认”→“菜单”（退出）→“复位”。
2、主机复位
用于复位火警。
在“开机菜单”和“主菜单”下都可以进行。
操作方法为：按“复位”键，输入“密码”（四次“→”）即可。
3、自检
操作方法为：在“主菜单”下，按“复用1”，然后按“菜单”，然后按“1自检”键，即可，按“菜单”（退出）。
4、手自动切换
操作方法为：在“主菜单”下，按“复用1”→“菜单”→“6全局”→“1自动”/“2手动”→“确认”→“菜单”（退出）。
5、启动设备
操作方法为：在“主菜单”下，按“启动”键，液晶提示您输入密码，密码为连续按4次“→”键，液晶屏提示输入要启动设备的地址0123，（0为回路号，123为地址
号）。
当您输入完设备地址后，如果输入正确，液晶自动显示设备的具体部位，此时按“确定”键，设备将被启动,停止复位即可。
6、启动八路盘（直启消防泵、喷淋泵和风机）
自带8路盘上按键需要开软件锁保护，开锁状态保持30秒操作有效，否则盘上按键无效。
操作方法为：在“主菜单”下”按“复用1”键，再按“6”（请求）键，屏幕最下面一行显示“开八路盘有效30S”，然后按“确认”，然后选择相应的“数字”键。
利达自动报警系统操作手册

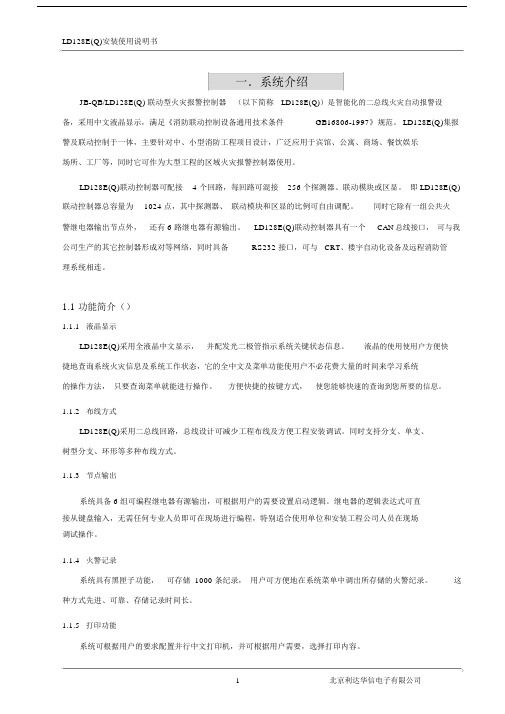

LD128E(Q)安装使用说明书一．系统介绍JB-QB/LD128E(Q) 联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接 4 个回路，每回路可混接256 个探测器、联动模块或区显。
即 LD128E(Q)联动控制器总容量为1024 点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有 6 路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232 接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1 功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备 6 组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储 1000 条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
利达操作说明
北京利达LD128EN(M)
消防自动报警系统主要操作程序简介
1、主机报警后主要操作：
（1）按“消音”键
（2）在系统运行主菜单下按“0键（即火警键）”查具体信息，然后按“确认”查具体方位，根据报警所显示的方位到现场确认是否有火灾：
是：采取所制定的灭火预案立即组织灭火
否：现场先复位（如手报、消火栓按钮），主机复位：在系统运行主菜
单下，按“复位”键，输入密码4个“→”键，将对主机复位，若仍
在报警需进行维修处理。
2、自动/手动转换：
主机：在系统运行主菜单下，按“复用1”再按“菜单”→选择“6、全局”
→选择相关操作（1、全局自动，2、全局手动）。
手动盘：需手动启动设备时，在系统运行主单下，按“复用1”再按“6”，再按“确认”，30秒内有效。
3、设备隔离
当液晶处在系统运行主菜单，先按“复用1”键，在按“屏蔽”键，输入要屏蔽设备的回路地址号，再按“确认”键则地址码显示在屏蔽区域中并反显。
要对被屏蔽的设备解除屏蔽，先按“复用2”键，再按“屏蔽”键，则屏蔽区域中被解除屏蔽的设备地址消失。
通过菜单可屏蔽任意部位，不受当前状态限制，解除屏蔽操作与原有操作一致，解除后无需复位可上传当前状态信息，并且屏蔽信息手动可查，当手动查询结束时自动跳转到最后一条屏蔽信息。
泉州市佳美安全消防工程安装有限公司福州分公司。
利达消防系统简明操作指南
一、消防主机火灾情况下操作步骤：
1、主机消音；
2、查看主机页面信息，确定报警类型；
3、现场跑点，跑点人携带消防电话或对讲机，现场情况传回消防中控室；
4、如果现场粉尘太多或人为恶意等误报警，主机复位；
5、如现场确实发生火情，跑点人通过电话或对讲汇报消防中控室，消防中控室值机人员直接将消防报警主机调成自动状态（主菜单界面：控制面板→输入密码（6789）→启动方式→本机启动方式→全局自动），此时观察主显示屏右侧指示灯由全局手动灯亮变为全局自动灯亮，调至手动状态参照以上步骤）。
二、消防广播操作步骤：
1、将功放主、备电源打开；
2、将广播主机切换至应急模式（由监听测试音量及播放模式，主机左侧旋钮）；
3、启动选层广播（消防广播控制盘按钮，若启动全楼广播按全选，按一次启动，再按一次恢复）；
4、播放同时可以拿广播喊话手柄与现场进行指挥（手握手柄，手指按进通话按钮进行喊话）。
三、消防电话操作步骤：
如电话凤鸣器有报警1、拿起电话手柄；2按控制面板上的○通，挂断按控制面板上○断。
与机房通话1、拿起电话手柄；2、选择要通话的线路（例如与1路通话，按进
按钮○1，再按按钮○通，挂断按控制面板上○断）。
四、联动多线控制盘操作步骤：
1、用专用控制钥匙将控制盘调制允许状态（允许指示灯亮）；
2、选择要启动的设备按进按钮（按钮旁上方启动灯亮，设备启动后，下方反馈灯亮）；
3、停止设备，再次按进按钮，按钮旁指示灯全部熄灭，用钥匙将控制盘调至禁止状态。
LD128E II简易操作指南。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利达自动报警系统操作手册work Information Technology Company.2020YEAR一．系统介绍JB-QB/LD128E(Q)联动型火灾报警控制器（以下简称LD128E(Q)）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。
LD128E(Q)集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接4个回路，每回路可混接256个探测器、联动模块或区显。
即LD128E(Q)联动控制器总容量为1024点，其中探测器、联动模块和区显的比例可自由调配。
同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。
LD128E(Q)联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。
1.1功能简介（）1.1.1液晶显示LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。
液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。
方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2布线方式LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、环形等多种布线方式。
1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。
继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。
这种方式先进、可靠、存储记录时间长。
1.1.5打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
1.1.6接口本设备具备RS232及CAN总线接口。
RS232接口可联接CRT，或由笔记本输入数据。
CAN总线接口可以与其他设备进行通讯，以实现各种联网需要。
1.2技术参数1.2.1电源：主电与备电自动切换。
主电： AC 178V~242V/1A备点： DC 24V±10%/7AH备电保护电压：21V±0.5V备电恢复电压：23V±0.5V输入最大功率：200W1.2.2负载能力：最大探测点：1024（探测器、联动模块等混合编址）回路电压：15~22VDC回路电流：<200mA输出节点：1组公共火警继电器无源节点。
6组可编程继电器有源节点。
各输出节点的电流<2A。
1.2.3使用环境：环境温度： -10°C~40°C相对湿度： <90%电磁兼容、安全标准：符合GB16806-1997中要求。
1.2.4壁挂式整机重量：约15公斤（含电池）1.2.5外形尺寸：445×610×1401.2.6安装尺寸如图：1.3外观简介LD128E(Q)关键状态用发光二极管指示，各功能如下：主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。
备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。
火警指示（红）：首次火警发生时灯亮，并保持到系统复位。
回答指示（红）：设备有回答时灯亮，无回答时灯灭。
命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。
延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。
气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。
消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。
全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。
全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。
设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。
无隔离设备时灯灭。
设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。
主电故障（黄）：主电欠压及断线时灯亮，主电正常时灯灭。
备电故障（黄）：备电欠压及断线时灯亮，备电正常时灯灭。
通讯故障（黄）：当控制器主板与驱动板或手动盘板通讯故障时灯亮，无故障时灯灭。
公共故障（黄）：控制器有故障时灯亮，全部故障消除后灯灭。
二．系统监测2.1系统正常巡检开机后，系统进入封面菜单，如图2-1：图2-1按“菜单”键，进入系统运行主菜单，如图2-2:图2-2本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。
第一区为火警信息，第二区为命令信息，第三区为模块回答信息等。
各区域数字中第一行为事件总数，第二行为事件当前地址。
当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。
部位左下的时间为事件发生时的时间。
按“确认”键可查看此设备的类型。
按“↑”键，查看光标所在区域上一事件。
按“↓”键，查看光标所在区域下一事件。
2.2设备隔离当液晶处在系统运行主菜单，如图2-2时，当要隔离的设备有事件发生时，如报火或报故等，将光标停在要隔离的设备上，先按“F1”键，再按“隔离”键，则要隔离的设备的地址码显示在隔离区域中并反显。
要对被隔离的设备解除隔离，则将光标停在隔离区域中要解除隔离的设备号码处，先按“F2”键，再按“隔离”键，则隔离区域中被解除隔离的设备地址消失。
2.3自动启动联动设备联动模块的启动方式设为“自动”方式时，当某模块逻辑满足时，将自动启动相应的联动设备。
2.4手动启动联动设备联动模块的启动方式设为“手动”方式时，当某模块逻辑满足时，模块便发出请求信息，此时将光标放在请求区域要启动的设备地址上，先按“F1”，再按“启动”，则相应地址的设备被手动启动。
2.5强制启动联动设备在系统运行主菜单（如图2-2）下，按“启动”键，液晶提示您输入密码，连续按4次“→”键，液晶提示输入要启动设备的地址。
当您输入完联动设备地址后，如果输入正确，液晶自动显示设备的具体部位，此时按“确认”键，联动设备将被强制启动。
2.6停止联动设备将光标放在命令区域中已启动的设备上，先按“F1”，再按“停止”键，则光标所显示的设备将被停止。
若联动模块处在延时状态，未启动前，将光标放在延时区域要被终止启动的地址上，先按“F1”，再按“停止”键，则相应模块停止启动。
2.7模拟火警在系统运行主菜单（如图2-2）下，先按“F1”键，再按“火警”键，液晶显示模拟火警菜单，输入要模拟的探测地址后，如果输入正确，液晶自动显示此地址的具体部位，按“确认”键，此地址自动添加到火警区域，并参与逻辑运算且下发给区显。
2.8监测曲线在系统运行主菜单（如图2-2）下，若有火警发生，将光标放在发生火警的地址上，按“F2”键，再按“火警”键，液晶显示此探测地址的浓度曲线（如图2-3）。
图2-3按“菜单”键返回系统主菜单。
在无火警前提下，也可查看探测器的干扰情况：在系统运行主菜单下按“F2”键，再按“火警”键，液晶提示输入设备监测地址，请输入要查看的设备地址。
如果输入地址正确，液晶显示此地址的具体部位，按“确认”键可查看此探测器的工作情况。
2.9系统操作一在系统运行主菜单下，按“F1”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图2-4图2-41． 按“1”键，系统自检．2． 按“2”键，液晶提示输入系统复位的密码，连续按4次“↑”键，系统复位。
3． 按“3”键，可查看系统记录；按“↑”键，可向前查询记录；按“↓”键可向后查询记录。
本系统可保存记录1000条。
4． 按“4”键，进入系统时钟修改菜单，其中按“0～9”键：修改光标所在的位置的数字。
按“→”键：光标右移。
按“←”键：光标左移。
首火 请求 隔离 1.自检 2.复位 3.记录 4.时钟5.打印按“确认”键：保存修改的信息。
按“菜单”键：不保存修改的信息。
5．按“5”键，系统进入打印设置菜单，如图2-5图2-5系统默认设备报火信息打印，其它信息不打印。
如果用户需要打印其它信息，可将相应的信息状态设为“开”。
其中按“1～6”键可将相应位置状态设为“开”或“关”。
按“确认”键：保存当前所做的修改。
按“菜单”键：不保存当前所做的修改，并返回上一级菜单2.10系统操作二在系统运行主菜单下，按“F2”键，再按“菜单”键，液晶中间区域显示可对系统进行的操作，如图2-6图2-61．按“1”键，可查看系统容量菜单。
如图2-7图2-7其中：“应接”数为系统设置打开的设备数量。
“已接”数为当前系统检测到的设备数量。
按“菜单”键返回上一级菜单。
2．按“2”键，可对系统的手、自动方式进行设置。
如图2-8图2-8按“1～3”键，可改变全局设置，并将相应设置内容写入[ ]内。
按“确认”键：保存修改后的内容。
按“菜单”键：不保存修改后的内容。
3．按“3”键，可查看系统的通讯情况。
如图2-9图2-9其中，如果“联动盘故障盘号”下面无数字，证明与联动盘通讯正常。
按“菜单”键返回上一级菜单。
4．按“4”键，可对系统巡检的进行设置。
如图2-10图2-10其中：火警圈数为系统巡检火警的次数，默认值为2圈，可设为1~9。
故障圈数为系统巡检故障的次数，默认值为4圈，可设为1~29。
数字小则报警快，数字大则报警慢。
在现场干扰比较严重的情况下，建议将报警圈数适当调大。
巡检首址为巡检的起始地址，默认值为0。
末址为巡检的结束地址，默认值为255。
首址和末址可根据工程实际情况而定，如：首址：0，末址：127，则系统只巡检0~127号设备，这样将加快系统巡检速度。
按“确认”键：保存修改后的内容。
按“菜单”键返回上一级菜单。
联动控制盘是与128E(Q)控制器配套使用的6路节点多线输出控制盘。
它有自检、强制、手/自动转换、输出线路检测的功能。
4.1自检功能当128E(Q)控制器自检时，6路联动控制盘的启动、回答灯以及手动灯同时点亮。
当自检结束后，所有灯恢复到自检以前的状态。
4.2强制功能将强制锁打开，直接按下相应的启动键，对应的回路直接就有输出，并且128E(Q)上的启动灯亮，且有声音（启动）发出。
4.3手/自动功能在手动时，控制器收到火警信号，根据相应的逻辑关系，联动控制盘上的相应回路的请求灯点亮。
此时没有输出信号，只有按下启动键，才有输出信号。
在自动时，只要控制器上的火警信息满足相应的逻辑关系就可直接启动联动控制盘。
此时请求与启动灯同时亮。
4.4输出线路检测功能联动控制盘上的输出线带线路检测功能。
