solidworks全插件

合集下载

solidworks标准件插件

solidworks标准件插件SolidWorks标准件插件。

SolidWorks标准件插件是一款非常实用的插件软件，它可以帮助用户快速、方便地使用各种标准件，提高工作效率，节省设计时间。

在SolidWorks中，标准件的使用非常频繁，因此掌握SolidWorks标准件插件的使用方法对于提高工作效率至关重要。

首先，SolidWorks标准件插件提供了丰富的标准件库，包括螺栓、螺母、垫圈、销钉、轴承等各种常用标准件。

用户可以通过简单的搜索和选择，快速插入所需的标准件，无需再进行繁琐的建模工作，极大地简化了设计流程。

其次，SolidWorks标准件插件还支持自定义标准件库，用户可以根据自己的需求，将常用的标准件保存为自定义库，方便以后的使用。

这样一来，不仅可以快速插入标准件，还可以保持标准件的统一性，提高设计的规范性和准确性。

除此之外，SolidWorks标准件插件还提供了丰富的标准件参数设置功能，用户可以根据实际需求，灵活调整标准件的尺寸、材质、表面处理等参数，满足不同设计要求。

这样一来，即使是相同类型的标准件，在不同的设计场景下也可以得到灵活的应用，提高了设计的灵活性和多样性。

另外，SolidWorks标准件插件还支持标准件的智能组装功能，用户可以通过简单的拖拽和对齐操作，快速完成标准件的组装，无需再进行繁琐的约束设置和关系定义，大大简化了设计过程，提高了设计效率。

总的来说，SolidWorks标准件插件是一款非常实用的插件软件，它为用户提供了丰富的标准件库、自定义库、参数设置功能和智能组装功能，极大地简化了设计流程，提高了工作效率。

因此，掌握SolidWorks标准件插件的使用方法，对于提高设计效率和质量具有重要意义。

在日常工作中，我们应该充分利用SolidWorks标准件插件的各种功能，合理规划标准件的使用，提高工作效率，减少不必要的重复劳动。

只有不断学习和掌握新的工具和技术，才能在激烈的市场竞争中立于不败之地。

SolidWorks插件介绍

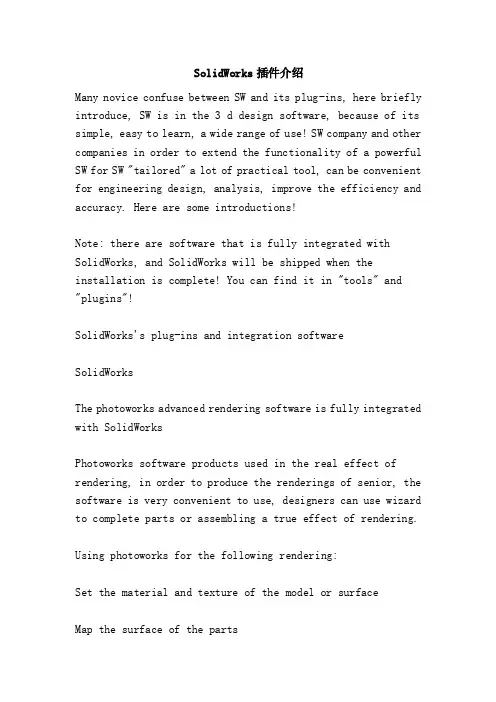

SolidWorks插件介绍Many novice confuse between SW and its plug-ins, here briefly introduce, SW is in the 3 d design software, because of its simple, easy to learn, a wide range of use! SW company and other companies in order to extend the functionality of a powerful SW for SW "tailored" a lot of practical tool, can be convenient for engineering design, analysis, improve the efficiency and accuracy. Here are some introductions!Note: there are software that is fully integrated with SolidWorks, and SolidWorks will be shipped when the installation is complete! You can find it in "tools" and "plugins"!SolidWorks's plug-ins and integration softwareSolidWorksThe photoworks advanced rendering software is fully integrated with SolidWorksPhotoworks software products used in the real effect of rendering, in order to produce the renderings of senior, the software is very convenient to use, designers can use wizard to complete parts or assembling a true effect of rendering.Using photoworks for the following rendering:Set the material and texture of the model or surfaceMap the surface of the partsDefine light sources, reflectivity, transparency and background imagesUse existing materials and textures to define new textures or texturesImages can be sent to a screen or fileYou can render in real timeFeatureworks feature recognition software is fully integrated with SolidWorksMost 3d design software provides data interfaces that can be read into standard format data files such as iges, eat, etc. But the model input into the design environment is only a model of the entity, unable to distinguish the characteristics of the input model, and the modification of the model is very inconvenient.Using featureworks, you can identify the entity characteristics of the input in the parts file of SolidWorks. When the entity model is identified, it exists in SolidWorks in the form of features and is identical to the features generated by SolidWorks software. Featureworks intelligently processes the static transformation files to get useful information, reducing the time spent rebuilding the model.Featureworks is best suited to the machining contour and sheet metal features of the rule, including features such asstretching, rotation, hole and drawing.Tensile features, characterized by lines, circles, or arcsRotating characteristics of a cylinder or cone shapeAll hole features include simple holes, threaded holes and step holesCramping and plucking modelsWait for the rounded cornersAnimator is fully integrated with SolidWorks, an easy-to-use animation softwareInteractive animation products will SolidWorks 3 d model to implement dynamic visualization, film assembly process simulation, simulated disassembly process of product design and product simulation operation process, so as to realize a dynamic design.Animator has the following features:The animator is seamlessly integrated with SolidWorks and photoworks software to make full use of SolidWorks's physical model and photoworks rendering capabilities.Using the animation wizard, it is very easy to animate SolidWorks parts or assemblies.Explode or remove explosion animations to show the assembly of parts in the assembly.Rotate around the model or make the model 360 degrees. You can view the design model from different angles.Use professional lighting control and add material for parts and features to produce high quality animation effects.You can send avi format animation files directly by E-mail, speed up the communication of design ideas, and shorten the design cycle.Piping design software integrated with SolidWorksPiping is a powerful pipeline design software that can automate piping design tasks. The pipe is used primarily for industries involving gas or liquid transportation, which can efficiently conduct piping design and piping assembly.The pipeline is designed to optimize the piping design of the gas and liquid transmission equipment, and can make full use of SolidWorks's unique functions and flexibility.Convenient and automatic piping design. There are several characteristics and functions of the piping.Automatically complete the piping design, the design efficiency is greatly improvedThe assembly and modification of pipes are very simple, and canbe easily accomplished by dragging and pasting/copying operations.Provide standard piping accessories.You can automatically select reasonable plumbing fittings.Automatic removal and management by accurate calculation.The pipe is automatically plugged in.Generate custom pipe joints when the Angle of turn deviates from the standard Angle.Quickly complete the assembly of pipe joints by means of intelligent assembly/coordination.Toolbox is fully integrated with SolidWorks's smart standard parts libraryToolbox provides standard library of standard parts such as iso and din. Use of standard parts library, the designers do not need to modeling of standard parts, directly used in assembling drag operation can be specified in the corresponding position of the assembly model types and specifications of the standard specified.Designers can also use toolbox to simply select the parameters of the required standard parts to automatically generate the parts.The standard parts provided by toolbox and design features include the following.Bearing and bearing service life calculation.Bolts and bolts and nuts.Cylinder pin.The washer and the washer.Spring and press spring.6. Pem plug-in.Use fixtures.The calculation of the aluminum section and the steel section beams.CAM, chain drive and belt drive design.E-project (professional) electronic engineering diagram, the first tool to communicate via E-mail is fully integrated with SolidWorksUsing SolidWorks's e-programming software, the project can be exported to an electronic engineering drawing format (e -), and communicate design ideas quickly and clearly. After the project diagram is printed out in e-format, no need to open the model file to view the design of the part directly.The e-engineering diagram software has several functions in the following aspects.View virtual folding can be used to arrange views in any part of the view by the designer's custom.The view hyperlink USES the automatic navigation of the view, clicking the view annotation, and positioning it directly to the view that needs to be looked up.A three-dimensional pointer can easily look at the location of an outline in a different view.Animation shows the relationship between the project graph view in the animation form, and the e-task can dynamically demonstrate the projection of all views in the engineering diagram.Super compressed file e-files make up less space and are easy to send via E-mail.The built-in browser doesn't need additional cad software or a special browser, and you can browse the e-files file under windwos.Surfaceworks surface helperSurfaceworks is a supplement to the SolidWorks surface modeling feature. When building a model in SolidWorks, using the edges, surfaces, or points of the existing model can be used directlyin surfaceworks to generate the surface of a particular request. The surface generated in surfaceworks is automatically entered into the current model when the saved parts are returned to SolidWorks in surfaceworks software. The model of complex surface can be established by using the surface of the input to make the current model.Geartrax gear and gear design softwareGeartrax is mainly used for automatic precision gear design and the design of the gear pair, by specifying the type of gear, gear modulus and the number of teeth, pressure Angle and other relevant parameters, geartrax can automatically generate the precise tooth profile of gear.The types of gears that can be designed include straight gears, helical gear and bevel gears, sprocket, gear wheel, worm gear and worm gear, spline, v belt gear, etc. The main features and functions are as follows:Real precision involute profile, the involute profile can be imported into SolidWorks sketch.The displacement is calculated automatically.3.Support plastic gear design standard.All parameters of the gear can be controlled by the user.Support for metric module standards.Pdmworks is easy to establish and use working group level product data management systemsMoldbase provides you with standard modules3d instant website - real-time product launchSolidWorks plug-inEngineering analysis (cae)Simulation/works finite elementSimulation/works - engineers design analysis toolsSimulation/motion analysisSimulation/motion - 3d motion Simulation softwareSimulation/floworks fluid analysisSimulation/floworks - fluid dynamics and thermal conduction analysis softwareSimulation/m professional analysisSimulation/m (summary)Simulation/m-geostar fem processingSimulation/m-star stress and displacement analysis Simulation/m-dstar instability and frequency analysis Simulation/m-astar dynamic response analysisSimulation/m-nstar nonlinear analysisSimulation/m-optstar design optimizationSimulation/m-fstar fatigue analysisSimulation/m-hstar heat conduction analysisSimulation/m-estar electromagnetic analysisSimulation/m-hfs high-frequency analysisSimulation/m-ffe fast fem technologySimulation/m-data transformationSimulation/m-standard materials warehouseSimulation/works by structurral research and analysis corporation (hereinafter referred to as srac) developed by the products of the company, the company's research success, limited rapid algorithms to use SolidWorks to design the parts of the entity to stress and deformation, thermal effect, the vibration frequency, magnetic properties, fluid, power and soon many engineering analysis, optimization design and nonlinear analysis, shorten the time needed for the design and improve the design quality and reduce the design cost, at present, is a popular computer aided engineering analysis (cae) software.Motionworks three-dimensional motion simulation software, allowing engineers through a virtual product model easily assembly simulation of complex movement, guarantee the accurate design, product design in line error.The axalant product lifecycle management software (PLM) allows SolidWorks users to easily manage and archive SolidWorks objects, such as two-dimensional, 3d models, and parts.Splitworks design software allows SolidWorks users to accelerate the design process.Type3works engraving software, allowing the SolidWorks user characteristics to engrave in SolidWorks parts and related logo, symbols, text enables users to decorate personalized industrial components, so that the design of the product message more effectively.Nc machining (CAM)camworksCamworks - efficient entity digital processingprocamProcam - multi-axis professional CNC machiningOther software productsEmbassyworks is based on SolidWorks' wiring software Embassyworks - automatic wiring software based on SolidWorksCircuit works generates three-dimensional circuit boards in SolidWorks based on ecad softwareIpa -- product interaction animationIpa product interaction animation。

Solidworks中强大的插件

Solidworks 中强大的插件——toolbox
使用Solidworks 的朋友是不是会有这样的困扰: 机械制图中齿轮、零固件、传动件比较复杂的的零件，因为制图比较麻烦，常常用简图表示，而且即使只是简图，其复杂的参数计算也很让人恼火。

但是有时候因为特殊需要，又不得不画出完整的图纸，那么有没有一个工具能帮我们画出这些复杂的零件又能免去烦人的计算呢？当然有了，那就是Solidworks 中的toolbox 插件。

下面我就就简单介绍一下这个插件的使用。

1、首先，我们在安装Solidworks 的时候要安装toolbox 插件，这个插件在哪里呢？请看图5 Solidworks 安装到这一步的时候按图选项，然后继续安装。

有的朋友说我已经用其他选项安装了怎么办？我的方法是打开安装包选择“修复安装”重新安装，这不会对已安装近的软件产生影响。

（我试过直接找出该插件的安装程序直接安装，但是没有成功，有兴趣的朋友可以自行研究下，说不定能安装成功）
2、安装完后打开Solidworks
如图1 工具―――插件――图2
3、确定以后大家打开设计库图3或图4双击上面的图标，按提示输入参数就可以生成各种装配件了。

4、当然具体设计过程我就不说了，大家自己发掘吧，大家也可以参照SOLIDWORDS 里面的帮助文件。

solidworks部分插件介绍

solidworks部分插件介绍SolidWorks是一款广泛应用于工程设计领域的三维CAD软件，它具备强大的建模和装配功能，可以帮助工程师和设计师快速而准确地创建和修改产品模型。

除了基本的建模和装配功能外，SolidWorks还提供了一系列插件，进一步扩展了软件的功能和应用范围。

下面将介绍SolidWorks的几个常用插件。

1. SolidWorks Simulation：SolidWorks模拟是一款专业的有限元分析（FEA）插件，它可以帮助用户对产品进行强度、刚度、振动等多种分析。

用户可以通过添加边界条件和加载，模拟产品的行为，并使用结果来优化设计。

SolidWorks Simulation提供了丰富的材料库和分析工具，能够满足各种工程模拟需求。

2. SolidWorks Flow Simulation：该插件是SolidWorks提供的一种CFD（计算流体力学）分析工具。

它可以用于模拟流体流动、传热和空气流动等问题。

用户可以通过添加流体域和边界条件，对产品进行流体分析，以优化流体流动和散热效果。

SolidWorks Flow Simulation提供了直观的结果显示和报告生成功能，使用户能够更好地理解和评估产品性能。

3. SolidWorks Electrical：这是一款专业的电气设计软件插件，用于设计和绘制各种电气系统和线路图。

它提供了丰富的电气符号库和自动布线功能，可以帮助用户快速而准确地完成电气设计工作。

SolidWorks Electrical还支持与SolidWorks 3D模型的集成，实现电气和机械设计的协同工作。

4. SolidWorks Visualize：SolidWorks Visualize是一款高质量渲染和虚拟现实（VR）插件，可以将产品模型转化为逼真的图像和动画。

用户可以通过调整光照和材质来创建精美的产品渲染图像，并使用虚拟现实技术来展示产品设计。

SolidWorks Visualize提供了直观的界面和易于使用的工具，使用户能够轻松地生成高质量的可视化效果。

各版本solidworks及CAM插件下载地址

各版本solidworks及CAM插件下载地址.txt如果你同时爱几个人，说明你年轻；如果你只爱一个人，那么，你已经老了；如果你谁也不爱，你已获得重生。

积极的人一定有一个坚持的习惯。

在solidworks中添加workbench插件的方法

在solidworks中添加workbench插件方法在工程设计分析中，需要将建好的三维模型导入到分析软件中进行受力分析、震动分析、疲劳分析、流体分析，，，，等，由于建模软件与分析软件的CAD接口问题，导致模型在导入分析软件中，很容易出错、或者导不进等问题，针对此问题：笔者在网上查询了很多方法基本不适用、或者非常麻烦。

笔者现介绍一种非常简单的方法，如下（笔者采用的solidworks2013建模，workbench14.0作为分析软件）第一步：打开开始菜单——点击"CAD configuration Manager" （注意，一定要以管理员身份运行，否则改不了）如图所示：第二步：进入如下页面，勾选“Workbench and ANSYS Geometry Interfaces”，然后再勾选“solidworks”（如果要和其它软件接入，勾选你需要接入的软件即可,我自己是安装的solidworks,所以选择solidworks).勾选之后，选择“next”进入下一步。

第三步:如图，点击"configure Selected CAD Iterface"第四步：出现下图所示表明设置成功。

第五步：workbench设置已经完成，下面查看与solidworks插件是否连接上？打开solidworks插件，如下图，“Ansys 14.0”插件已经出现，勾选此插件。

第六步：如下图，建模软件solidworks中已经出现workbench插件，设置成功，恭喜你！上述方法经过笔者测试：不管你先安装solidworks、workbench哪一个软件均适用，对于solidworks2010，solidworks2012，solidworks2013、solidworks2014/workbench12.1，workbench13.0，workbench14.0，workbench14.5均适用。

solidworks各类插件总结

solidworks各类插件总结SolidWorks是一款广泛应用于工程设计领域的三维建模软件，它为用户提供了丰富的功能和工具来加快设计过程并提高设计质量。

除了SolidWorks本身的功能，还有许多插件可以扩展和增强其功能。

下面将总结几种常见的SolidWorks插件。

1. 数据管理插件：如PDM（Product Data Management）插件可以帮助用户管理和跟踪SolidWorks设计文件，提供版本控制、协作和文档管理等功能，从而提高设计团队的工作效率和准确性。

2. 分析与仿真插件：SolidWorks Simulation插件是一款集成于SolidWorks的仿真工具，它可以对零件和装配体进行静力学、热分析、流体力学和振动等多种仿真分析，帮助用户优化设计并预测产品性能。

3. 电路设计插件：SolidWorks Electrical插件为用户提供了专业的电气设计工具，可以帮助用户创建电气原理图、电路图和布线图，并与机械设计进行无缝集成，提供更高的设计效率和准确性。

4. 嵌入式系统设计插件：SolidWorks PCB插件为用户提供了电路板设计工具，可以与SolidWorks进行无缝集成，帮助用户设计和布局多层电路板，从而实现机械设计和电路设计的一体化。

5. 3D打印插件：SolidWorks提供了一些与3D打印技术相关的插件，如SolidWorks Additive，可以帮助用户在SolidWorks中直接生成3D打印文件，并提供优化和修复模型的功能，从而简化3D打印的流程。

7. 渲染与展示插件：SolidWorks Visualize插件可以让用户将设计模型转换成逼真且高质量的图像和动画，以进行展示和营销。

它提供了丰富的材质和光照效果，帮助用户更好地展示产品设计。

8. 管道和管道仿真插件：SolidWorks Flow Simulation插件是一个基于计算流体力学的仿真工具，可以在SolidWorks中进行管道和流体流动分析。

solidworks插件之迈迪工具集v6破解版安装方法

solidworks插件之迈迪工具集v6破解版安装方法大家都知道solidworks画齿轮蜗杆蜗轮很难画没有标准，还有一些机械中用到的标准件，希望建一个库使用时可以调出来，方便使用。

在这里给大家推荐solidworks自动生成标准件的插件：迈迪工具集V6。

安装及使用方便如下：solidworks插件之迈迪工具集v6破解版免费下载：点击下载网盘提取密码：ah843D微享网文件解压码：一．环境要求：操作系统：XP，Win7，Win8（Win7、Win8下建议以管理员身份运行）SolidWorks版本：建议2012，2013（仅支持SolidWorks2010以上版本）二．初始化过程：注意：鉴于大家安装不上，一定要看看下面的安装教程进行安装，亲测能用迈迪三维设计工具集为免安装软件，下载后解压到任一目录下；打开【根目录】，找到如下图所示的主程序“MD3Dtools.exe”，双击启动：若首次使用迈迪工具，会自动启动初始化程序：（若程序目录被移动、重命名后也会被认为首次使用）。

1. 选择SolidWorks版本：下拉列表中列出了当前电脑所安装的所有SolidWorks版本（不支持2010以下版本），选择正在使用的版本。

2. 在SolidWorks中注册插件：选中后打开SolidWorks会存在迈迪插件。

3. 网络版设置：设置是否在企业内网中共享模型库。

作为单机版使用：不使用局域网的功能，但仍然可以使用在线配件库，以及在线更新。

建议个人用户选此项。

作为内网客户端：需要首先在企业内网中配置一台迈迪工具集服务器。

请参考相关帮助。

作为内网服务器：配置当前电脑为内网中的迈迪工具集服务器，详细设置方法请参考相关帮助。

设置完成后，单击【确定】进入下一步。

提示将插件注册文件加入到注册表中：单击【是】注册迈迪插件。

【注意】：如果没有弹出上面的注册提示窗口，说明您的系统打开注册表文件（.reg）的方式不是“注册表编辑器”，需要手工将文件【根目录\迈迪插件注册文件.reg】用注册表编辑器打开，才能在SolidWorks中注册插件（如下图所示）首次使用迈迪工具，会提示启动SolidWorks。

solidworks今日制造插件用SolidWorks设计齿轮且听我说说20230516

solidworks今日制造插件用SolidWorks设计齿轮且听我说说20230516不管是3D软件，还是2D软件，为了提高工作效率和降低工作难度，都会有一些插件的。

所以用好插件也是用好软件的一个基础。

插件分两种，一种是软件自带的插件，比如在SolidWorks中，自带的插件就有很多。

如Motion，Simulation等等。

这些插件可以帮助我们解决某一方的问题。

比如Motion就是用来运动仿真，simulation 就是用来有限元结构强度分析。

还有一种插件，是第三方开发的，主要用来解决某一类问题。

比如今天涉及到的一个插件“今日制造”就是这类插件。

在很久以前，用SolidWorks绘制齿轮用的插件是GearTrax，这也是个不错的软件，可惜到2018就不更新了。

并且这款软件是需要破解的，破解就比较麻烦。

今天要介绍的方法就比较常规了。

不需要破解，也不需要花钱。

下载后安装直接就能使用。

就是前面提到的“今日制造”，也是之前的迈迪工具。

只不过现在改为网络版了。

不需要破解。

下载后注册个账号就可以使用。

工具免费用。

下面进入正题。

看看用这个插件在SolidWorks环境中是如何高效，精确的设计出齿轮的。

首先是安装“今日制造”这个软件。

这个软件是网络版的。

网上就能下载。

也可以管我要下载地址。

填写邀请码还能得到一些积分，用于标准件下载。

安装好今日制造后，会在SolidWorks中看到一个“今日制造”标签。

在工具里也能找到。

找到圆柱齿轮，当然，其他齿轮和工具也是可以用的。

这里就介绍圆柱齿轮。

齿轮设计工具自动打开，我们可以在向导，设计参数，尺寸参数，齿轮精度，载荷中填写我们需要的参数。

有了这个插件。

就算不懂齿轮，也可以根据提示把参数设计好。

使我们的工作强度减少了不少。

参数设置好后，就可以生成齿轮了。

齿轮是可以成对生成的。

生成齿轮1和生成齿轮2。

还可以生成齿条。

生成的齿轮和齿轮都是零件，保存后就可以添加到装配体中进行装配了。

solidworks几个插件的功能

solidworks几个插件的功能Solidworks是一款功能强大的三维计算机辅助设计(CAD)软件，广泛用于机械设计、模拟仿真、电子设计、产品可视化等领域。

而Solidworks的插件则进一步增强了软件的功能和性能，下面将介绍几个常用的Solidworks插件及其功能。

1. SimulationXpress:SimulationXpress是Solidworks的一个有限元分析插件，用于对零件和产品进行基本的力学仿真分析。

它对于预测零件行为在负载下如何变形、是否会发生屈服等问题十分有用。

通过SimulationXpress，设计师可以在设计早期阶段评估不同设计的工程性能，节约时间和成本。

2. FlowSimulation:FlowSimulation是Solidworks提供的CFD模拟工具，该插件可以用于研究液体和气体流动，进行流体力学分析。

设计师可以使用FlowSimulation来研究风场、水流、液态传热等问题，分析产品的冷却效果、流动阻力和压力分布等，提高产品设计的可靠性和性能。

3. Visualize:Visualize是Solidworks中的产品可视化插件，它能够将设计模型以逼真的方式呈现出来，使用户能够在设计过程中得到更好的视觉反馈。

通过Visualize，设计师可以制作高质量的产品渲染图像、动画和虚拟现实视图，以便于展示和沟通设计概念、市场宣传等。

4. MBD (Model-Based Definition):MBD是Solidworks中的一款插件，它允许设计师以3D模型为基础定义产品的关键工程和生产信息，而不需要使用传统的2D图纸。

通过MBD，设计师可以将几何尺寸、公差、特征控制框图等信息直接与3D模型关联，从而提高工作效率，减少错误，并推进数字化制造。

CAM插件通过将设计模型转化为机器可执行的指令，实现对产品制造工艺的自动化控制。

Solidworks中的CAM插件可以生成刀具路径、执行加工仿真、优化加工策略等，实现高效的数控加工。

Solidworks 模具设计教程插件iMold 插件功能介绍

第三章 IMOLD 插件功能介绍前面一章中我们已经学习过SolidWorks 自带的模具设计模块，对使用SolidWorks 进行模具设计有了初步的了解。

在本章中，我们将开始介绍IMOLD 插件，以及如何使用IMOLD 插件来进行模具设计以提高工作效率。

3.1 IMOLD 简介IMOLD 是SolidWorks 环境下功能最强大的模具设计插件，它是由一批资深的塑料模具设计工程师与专业软件工程师一起研究开发的三维塑料模具设计软件系统。

模具设计者可使用IMOLD 快速进行模具设计，并可随时预览；利用其自动工具或交互工具，如自动分型面生成工具，型芯、型腔分割工具及镶块设计等，以及提供的强大模架库，可大大减少塑料模具所需的设计时间。

下面，我们将从IMOLD 的特点、IMOLD 的安装与启动和IMOLD 环境的配置三个方面来介绍IMOLD 的概括。

3.1.1 IMOLD 特点IMOLD 是在SolidWorks 平台上运作的一个Windows 界面的第三方软件，其直观的用户界面、强而有效的功能与预览特征，使得设计者能够在很短的时问就可以掌握使用软件的操作技巧，能够灵活地应用软件进行模具设计工作，进一步提高设计者的工作效率。

不仅如此，系统的操作步骤也是依据实际模具工艺设计的流程，所以设计者只需透过这些简单的步骤就能完成一个标准模具设计。

使用IMOLD 进行模具设计与传统的模具设计流程对比如图8-1所示。

IMOLD 有以下特点：(1)完全与SolidWorks 结合，智能化和直观的界面特征使设计者能够灵活的把握整个设计过程，更加专著于模具设计工作而不是考虑如何操作软件。

(2)合理并且实际的模具工艺设计流程，将设计和生成复杂的三维模具变得容易和简单，解除设计与制造的瓶颈，使后续的生产过程更有效率，减少资源和材料的损耗；(3)在设计过程中，IMOLD 得到设计更新和积累并且可以重新使用这些宝贵的知识经验，可大大提高设计者的工作效率，缩短设计周期以应付市场需求，提高设计质量和生产力以获得更高的利润。

solidworks各种插件介绍 simulationXPress

solidworks各种插件介绍（转贴）SolidWorks 的插件与集成软件介绍很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，并不断更新中。

如果插件中有“与SolidWorks完全集成”则表明该插件已集合在SolidWorks软件中，一般用OFFICE PRO模式安装即可正常使用! 三维网技术论坛# e; }2 T& J% k; b7 {/ h 请注意，我也没有那么多插件，如果有需要且我也有的话我会提供相关信息的。

PhotoWorks 高级渲染软件与SolidWorks完全集成PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。

利用PhotoWorks可以进行以下几种渲染：1. 设置模型或表面的材质和纹理3 X9 c1 e: H* a2. 为零件表面贴图! }: f+ n8 c9 J, ]$ b3. 定义光源、反射度、透明度以及背景景象4. 利用现有的材质和纹理定义新材质或纹理5. 图像可以输出到屏幕或文件6. 可以进行实时渲染FeatureWorks 特征识别软件与SolidWorks完全集成大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如IGES、EA T等。

但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。

利用FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。

实体模型被识别为特征以后，在SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。

FeatureWorks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。

FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。

solidwork铝型材插件用法

solidwork铝型材插件用法SolidWorks自带的铝型材插件可以帮助用户快速创建和编辑铝型材零部件。

下面是具体的用法：
1.首先，打开SolidWorks软件，并创建一个新的零部件文档。

2.在左侧的Feature Manager设计树中，选择“3D ContentCentral”选项卡。

3.在3D ContentCentral面板中，选择“铝型材”选项。

4.在弹出的对话框中，可以选择所需的铝型材形状和尺寸。

点击“确定”按钮将其添加到设计空间中。

5.铝型材会自动放置在设计空间中。

可以通过拖拽、旋转和缩放等操作来调整其位置和大小。

6.可以在Feature Manager设计树中对铝型材进行编辑，例如修改其长度、角度、截面形状等。

7.铝型材插件还可以自动生成连接件和支撑件等常见的铝型材组件，以便更容易地进行装配。

8.在设计完成后，可以将铝型材导出为STEP、IGES等常见的3D
文件格式，以便进行进一步的分析或制造。

此外，还可以根据具体需求对铝型材进行更多的拓展和优化。

例如，可以使用SolidWorks的装配功能将多个铝型材零部件组装在一起，创建出更复杂的结构。

还可以使用其他的SolidWorks功能，如模拟仿真、绘图和渲染等来进行更全面的设计和展示。

总之，SolidWorks的铝型材插件提供了一种快速创建和编辑铝型
材零部件的方法，可以帮助用户节省时间和精力，提高设计效率。

同时，用户还可以通过其他SolidWorks功能对铝型材进行更深入的拓展
和优化。

solidworks插件用法

具体操作可以参见下图，点击“浏览”按钮，找到你的三维软件安装目录下的模板template 文件夹，点取零件part 模板文件。

否则是无法使设计好的齿轮模型加载到Solid Edge三维设计模型中的。

这一点，很关键！很多新手会疏忽。

SolidEdge模板文件在哪里，大家应该不会陌生吧，这里不再详细赘述了。

另外，使用齿轮设计软件GearTrax之前，建议先打开Solid Edge软件，进入零件part 设计环境，然后再打开GearTraxSC进行齿轮参数设置。

这样可以提升齿轮建模速度，操作比较流畅。

本文由赖涌成贡献doc文档可能在W AP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

先保证你的solidwork 已安装成功可用，下载一个geartrax2010 破解版，先运行geartrax2010install.exe，然后运行注册机指向安装文件夹内"GearTrax2010.dll"按"Start "，再一次运行注册机指向安装文件夹内"GearTrax2010.exe"，按"Start "，注册完成。

进入SolidWorks 程序，选择菜单“文件”，按“打开”打开geartrax2010 安装目录下的GearTrax2010.dll，程序载入后就可以看到插件选单中多了GearTrax2010项目，如果点击它无法载入，也不要紧直接双击安装程序的GearTrax2010 程序图标，也能打开程序不过因为程序本身不支持中文，所以生成的齿轮不完整，如图这是需要我们修改solidwork 界面为英文界面，点击“工具”菜单，“系统选项”，勾选“使用英文菜单”“使用英文特征和文件名称”两项，重启solidwork，界面已改成英文（不画齿轮时可以取消勾选，恢复中文菜单），这是用geartrax2010 生成齿轮就OK 了！另外你可以直接下载一个GearTrax2009（绿色汉化破解版）直接解压可用，又是中文应该也能支持solidwork2010。

solidworks插件——mycad自动出工程图

Solidworks插件——自动出工程图
关键字：solidworks插件工程图南京东岱MyCADtools
最近发现一个比较好玩的solidworks插件——MyCADtools，这个插件功能比较多，有项目管理，智能bom，切割清单，自动出图。

今天主要说一下这个可以自动出工程图的功能——SmartDrawings。

首先打开插件就可以看到插件的所有的功能了，我们点击SmartDrawings，可以看到它的界面。

根据需要进行设置模型和工程图模板。

其次设置工程图的命名，工程图放的位置，如果零件有多种配置也可以进行选择配置。

之后在对标注进行设置。

所有的设置完成就可以点击Apply，等待自动出图完成就好了。

完成之后还可以查看报告。

我们就可以在文件夹里面看到工程图了。

需要的小伙伴可以到南京东岱官网下载试用哦！。

solidworks插件大全

solidworks插件大全SolidWorks插件大全。

SolidWorks是一款功能强大的三维CAD软件，它的强大之处不仅在于其自身的功能，更在于其丰富的插件资源。

SolidWorks插件可以帮助用户提高工作效率，拓展软件功能，实现更多复杂的设计和分析任务。

在本文中，我们将为大家介绍一些常用的SolidWorks插件，希望能够帮助大家更好地利用这一优秀的软件。

1. SOLIDWORKS Toolbox。

SOLIDWORKS Toolbox是SolidWorks自带的一个零部件库，其中包含了许多标准零部件，如螺栓、螺母、轴承等。

用户可以直接从Toolbox中选择所需的零部件，无需自己绘制，大大提高了工作效率。

此外，Toolbox还支持各种国际标准和规范，满足不同用户的需求。

2. SOLIDWORKS Simulation。

SOLIDWORKS Simulation是SolidWorks的仿真分析插件，它可以帮助用户进行结构、流体、热分析等多种仿真任务。

通过Simulation，用户可以在设计阶段就发现并解决潜在的问题，避免在实际制造过程中出现不必要的错误和成本。

3. SOLIDWORKS Visualize。

SOLIDWORKS Visualize是SolidWorks的渲染插件，它可以将SolidWorks中的模型以高质量的图片或动画呈现出来。

用户可以通过Visualize为自己的设计制作逼真的效果图，展示给客户或团队成员，帮助大家更好地理解和沟通设计意图。

4. SOLIDWORKS CAM。

SOLIDWORKS CAM是SolidWorks的数控加工插件，它可以将SolidWorks中的零件和装配体直接转换为数控编程。

CAM支持多种加工操作，包括铣削、车削、钻孔等，用户可以根据自己的需求选择合适的加工策略，生成高效的数控加工程序。

5. SOLIDWORKS PDM。

SOLIDWORKS PDM是SolidWorks的产品数据管理插件，它可以帮助用户管理和控制工程设计数据。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

查看文章SOLIDWORKS系列插件2007年12月29日星期六 08:46CAMTrax 2006 凸轮设计软件下载地址(直接下载)：/demo/camtrax2006install.exe破解：[期待]GearTrax 齿轮设计软件下载地址：/demo/geartrax2006install.exe3Ci GeometryWorks 3D For SolidWorks 5 曲面设计辅助建模下载地址：/ ... 5_01_0017_setup.exeInteractive Product Animator (IPA) 产品动画设计软件下载地址：/ipa81/ipa-8.1-installer.exeMoldex3dworks SOLIDWORKS-注塑成型分析插件：下载地址：/moldex3d ... 3dworks130_full.zipBAREN-BOYM shapeworks v1.7 FOR SolidWorks自由构造曲面插件下载地址：/shapeworks_1_7.zip汉化：点击浏览该文件下载地址2(2.224版)：/shapeworks2224.zipSolidWorks黄金合作伙伴：ElectronixWorksMotionWorks 动力学机械防真软件:该产品可以让工程师对任意大小和任意复杂的装配非常容易地进行运动防真，该产品可以确保设计的正确性，减少设计错误。

axalant 该软件可以让SOLIDWORKS用户非常容易地对SOLIDWORKS文件，如工程图、模型、元件进行管理和归档SplitWorks 可以自动对模具型腔进行处理，并建立模具型腔，以加快模型设计的速度Type3Works 可以使用户在SOLIDWORKS零件中添加符号、文字或公司徽标SolidParts 产品设计数据库EmbassyWorks 电缆布线设计软件Sigmund 1D for SolidWorks 公差分析软件CircuitWorks 印刷电路板设计软件机构设计计算辅助软件RevWorks for SolidWorks 逆向工程设计软件MoldWorks 模具设计和分析软件Moldflow Plastics Advisers 塑料模具设计和分析软件CAMWorks 模具设计和数控加工软件MoldBase 模架库（SolidWorks 公司提供的模架库）visualNastran FEA for SolidWorks 有限元分析软件COSMOS/Works 有限元分析软件FloWorks 流体动力学分析软件Dynamic Designer/Motion 运动学和动力学分析软件DBWorks SolidWorks 文件管理软件PDM/Works SolidWorks 文件管理软件SolidPDM 产品数据管理软件SmartExpress SolidWorks 文件管理软件ProductCenter for SolidWorks 企业级产品数据管理软件SolidWorks中国开发的相关插件等：法恩特FNTtools For SolidWorks国内出品的SOLIDWORKS插件，包括完整的零件库等等法恩特 FNT 3D Gear国内出品的SOLIDWORKS齿轮设计插件生信实维标准件 for sw2004 sw中国代理商提供的标准件库机械设计手册R2.0软件版：下载地址：/download/Soft/jxsc.rarSW-MOLDWORK/SW产品设计库/SW电缆布线软件/SW公差分析软件/SW结构设计辅助软件/SW印刷电路设计/common/Circuitworks.aspx SW逆向设计软件/SW-moldflow/stp/SW-CAM/SW-COMSOM/SW流体动力/SW运动学于动力学/SW-PDM/html/pdmworks.cfmSW企业管理软件/html/pdmworks.cfmSW模型下载/sec.asp?o=112SW工程图助手/show.asp?id=256SW基础教材/show.asp?id=287SW高级建模教程/show.asp?id=327SW06新增功能/down/list.asp?id=207模架速绘/down.asp?id=11764&no=1SW4CD下载点/down/view.asp?id=344SW钣金教材/down/view.asp?id=290CATIA--V5 CD3下载/down/view.asp?id=310 MOLDFLOW注塑分析下载/down/view.asp?id=236CAE压铸分析/down/view.asp?id=192IMAGE逆向软件/down/view.asp?id=232MASTERCAM10.0/down/view.asp?id=232注塑手册/down/view.asp?id=353模具设计手册/down/view.asp?id=349SW2005应用实列/down123/show.php?id=151SW逆向插件/software/detail.asp?id=1958SW爆炸动画制作原理/software/detail.asp?id=1970SW齿轮插件/software/detail.asp?id=1959SW标准件/software/detail.asp?id=1982SW作品下载/bt%5Fdown/24/134386/SW视屏教材/soft/1067.htmSWCOSMOsWorks.V2005/7/10/36362.html法恩特标准件下载/7/10/36361.htmSW仿真学/t168255.html插件介绍Solidworks插件介绍很多新手搞不清SW与其插件之间的作用，这里简要介绍一下，SW是个中端的三维设计软件，因为其简单、易学，使用范围很广!SW公司和其它公司为了扩展SW的强大的功能为SW“量身定制”了很多实用的工具，可以方便工程设计、分析提高效率和设计的准确性!下面是一些简介!!注：有说明与solidworks完全集成的软件，正常安装完毕后就solidworks就自带了!在"工具”和“插件”中都可以找到!solidworks 的插件与集成软件solidworksphotoworks 高级渲染软件与solidworks完全集成photoworks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。

利用photoworks可以进行以下几种渲染：1. 设置模型或表面的材质和纹理2. 为零件表面贴图3. 定义光源、反射度、透明度以及背景景象4. 利用现有的材质和纹理定义新材质或纹理5. 图像可以输出到屏幕或文件6. 可以进行实时渲染featureworks 特征识别软件与solidworks完全集成大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如iges、eat等。

但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。

利用featureworks可以在solidworks的零件文件中对输入的实体特征进行识别。

实体模型被识别为特征以后，在solidworks中以特征的形式存在，并和用solidworks软件生成的特征相同。

featureworks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。

featureworks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。

1. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成2. 圆柱或圆锥形状的旋转特征3. 所有孔特征，包括简单孔、螺纹孔和台阶孔4. 筋和拔模特征5. 等半径圆角animator 与solidworks完全集成的、易学易用的动画制作软件产品的交互动画将solidworks的三维模型实现动态的可视化，摄制产品设计的模拟装配过程、模拟拆卸过程和产品的模拟运行过程，从而实现动态设计。

animator具有如下特点：1. animator与solidworks和photoworks软件无缝集成，可以充分利用solidworks的实体模型和photoworks的渲染功能。

2. 利用动画向导，可以非常容易地对solidworks零件或装配体环境制作动画。

3. 爆炸或解除爆炸动画，来展示装配体中零部件的装配关系。

4. 绕着模型转动或让模型360度转动，可以从不同角度观看设计模型。

5. 利用专业的灯光控制以及为零件和特征增加材质，来产生高质量的动画效果。

6. 可以直接通过电子邮件发送avi格式动画文件，加快设计观点的交流，缩短设计周期。

piping 与solidworks 集成的管道设计软件piping是功能强大的管道设计软件，可以自动完成管道设计任务。

piping主要用于涉及气体或液体运输的行业，能够高效地进行管道设计和管道装配。

piping能够对气体和液体传输设备中的管道设计进行优化，可以充分利用solidworks独有的功能和灵活性，方便地自动地进行管道设计。

piping主要有如下特点和功能。

1. 自动完成管道设计，设计效率大大提高2. 管道的装配和修改非常简单，通过拖动操作及粘贴/复制操作就可轻松完成。

3. 提供标准管道配件库。

4. 可以自动选择合理的管道配件。

5. 通过精确的计算，自动切除并产生管理。

6. 转弯处自动插入管接头。

7. 当转弯角度偏离标准角度时，产生自定义的管接头。

8. 通过捕捉/配合的智能化装配，快速完成管接头的装配。

toolbox 与solidworks完全集成的智能化标准零件库toolbox提供了如iso、din等多标准的标准件库。

利用标准件库，设计人员不需要对标准件进行建模，在装配中直接采用拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。

设计人员还可以利用toolbox简单地选择所需标准件的参数自动生成零件。

toolbox提供的标准件以及设计功能包括以下多种。

1. 轴承以及轴承使用寿命计算。

2. 螺栓和螺钉、螺母。

3. 圆柱销。

4. 垫圈和档圈。

5. 拉簧和压簧。

6. pem插件。

7. 常用夹具。

8. 铝截面、钢截面梁的计算。

9. 凸轮传、链传动和皮带传动设计。

e-drawings (professional) 电子工程图，第一个通过电子邮件交流的工具与solidworks完全集成利用solidworks提供的e-drawings软件可以将工程图输出成电子工程图格式(e-drawings)，快速、清晰地交流设计思想。

工程图输出成e-drawings格式以后，不需要打开模型文件便可直接查看零件的设计方案。
