精心整理精心整理第三章系统硬件设计3.1STC89C51单片机的介绍STC系列单片机是美国STC公司最新推出的一种新型51内核的单片机。

片内含有Flash程序存储器、SRAM、UART、SPI、A\D、PWM等模块。

该器件的基本功能与普通的51单片机完全兼容。

2.4.5.6.7.8.9.3.1.289C51单片机的引脚功能说明（1）VCC:电源电压（2）GND:地（3）P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。

作为输出口用时，每位能吸收电流的方式驱动8个TTL精心整理逻辑门电路，对端口P0写“1”时可作为高阻抗输入端用。

在访问外部数据存储器或程序存储器时，这组口线分时转换地址(低8位)和数据总线复位，在访问期间激活内部上拉电阻。

（4）P1口:P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动(吸收或输出电流)4个TTE逻辑门电路。

对端口写“1”，通，使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(ILL)。

在访问外部程序存储器或16位地址的外部数据存储器(例如执行MOVX@DPTR指令)时，P2口送出高8位地址数据。

在访问8位地址的外部数据存储器(如执行MOVX@RI指令)时，P2口输出P2锁存器的内容。

精心整理（6）P3口:P3口是一组带有内部上拉电阻的8位双向I/O口。

P3口输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路。

对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。

此时，被外部拉低的P3口将用上拉电阻输出电流(ILL)。

P3表表（0000H-FFFFH)。

EA端必须保持低电平(接地)。

需注意的是:如果加密位LB1被编程，复位时内部会锁存EA端状态。

如EA端为高电平(接VCC端)，CPU则执行内部程序存储器中的指令。

Flash存储器编程时，该引脚加上+12V的编程允许电源VPP，当然这必须是该器件是使用12V编程电压VCC。

STC89C51介绍

STC89C51介绍3.1.1 STC89C51主要功能及DIP封装STC89C51是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

具有以下标准功能：8k字节Flash，512字节RAM，32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口。

另外STC89X51 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

最高运作频率35Mhz，6T/12T可选。

STC89C51主要功能如表1所示，其DIP封装如图2所示表1：STC89C51主要功能3.1.2 STC89C52引脚介绍①主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线②外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端③控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

ALE/PROG(Pin30)：地址锁存允许信号PSEN(P in29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

④可编程输入/输出引脚（32根）STC89C52单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。

P0口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7P2口（Pin21～Pin28）：8位准双向I/O 口线，名称为P2.0～P2.7 P3口（Pin10～Pin17）：8位准双向I/O 口线，名称为P3.0～P 3.7 作频率35Mhz ，6T/12T 可选。

STC89C51单片机硬件结构资料

0023H —— 串口中断入口
( 002BH —— T2溢出中断入口 )
三、内部数据存储器
物理上分为两大区域：00H ~ 7FH即128B内RAM区
7FH
80H ~ FFH即SFR区。
用户RAM区
数据缓冲区、堆栈区、工作单元
2FH / 30H
位寻址区（位地址00H ~ 7FH ）
1FH / 20H
PC增1 PC DPTR P1锁存器 P1驱动器 P1.0-P1.7 P3锁存器 P3驱动器 P3.0-P3.7
1、中央处理单元（89C51 CPU） CPU是单片机的核心，是计算机的控制和指挥中心，由运算器和控制器等部件组成。如图2-2。运算器 ALU—8位算术和逻辑运算对4位(半字节)、8位(字节)、16位(双字节)操作算术运算 -- 加、减、乘、除、加1、减1、BCD数十进制调整、比较逻辑运算 -- 与、或、非、异或、求补、移位 TMP1，TMP2 – 8位暂存器 ACC – 8位累加器累加器ACC经常作为一个操作数经TMP2进入ALU，与来自TMP1的另一个操作数进行运算，结果存入ACC中作为89C51内部数据传送的中间寄存器大部分指令中用注记符A表示，进出堆栈指令时用注记符ACC表示
一、89C51单片机的基本组成图2-1所示位89C51带闪存(Flash ROM)单片机的基本结构框图。
外部时钟外部事件计数
振荡器和时序OSC
程序存储器 4KB FlashROM
数据存储器 256B RAM/SFR
2×16位定时器/计数器
80C51 CPU
64KB总线扩展控制器可编程I/O 可编程全双工串行口
MCS-51单片机内共有22个特殊功能寄存器，包括PC及SFR。 PC为程序计数器。它是一个双字节寄存器,寻址范围为: 0000H ～ FFFFH，即0 ～ 64KB。

STC89C51介绍

STC89C51介绍3.1.1 STC89C51主要功能及DIP封装STC89C51是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

具有以下标准功能：8k字节Flash，512字节RAM，32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口。

另外STC89X51 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

最高运作频率35Mhz，6T/12T可选。

STC89C51主要功能如表1所示，其DIP封装如图2所示表1：STC89C51主要功能3.1.2 STC89C52引脚介绍①主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线②外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端③控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。

ALE/PROG(Pin30)：地址锁存允许信号PSEN(P in29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。

④可编程输入/输出引脚（32根）STC89C52单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。

P0口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7P2口（Pin21～Pin28）：8位准双向I/O 口线，名称为P2.0～P2.7 P3口（Pin10～Pin17）：8位准双向I/O 口线，名称为P3.0～P 3.7 作频率35Mhz ，6T/12T 可选。

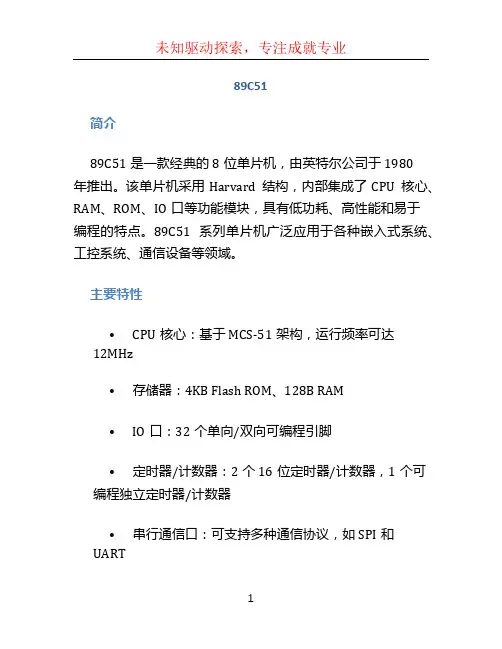

89c51 (3)

89C51简介89C51是一款经典的8位单片机，由英特尔公司于1980年推出。

该单片机采用Harvard结构，内部集成了CPU核心、RAM、ROM、IO口等功能模块，具有低功耗、高性能和易于编程的特点。

89C51系列单片机广泛应用于各种嵌入式系统、工控系统、通信设备等领域。

主要特性•CPU核心：基于MCS-51架构，运行频率可达12MHz•存储器：4KB Flash ROM、128B RAM•IO口：32个单向/双向可编程引脚•定时器/计数器：2个16位定时器/计数器，1个可编程独立定时器/计数器•串行通信口：可支持多种通信协议，如SPI和UART•中断系统：可支持4级中断，包括外部中断和定时器中断•低功耗模式：可进入休眠模式以降低功耗架构和指令集89C51采用Harvard体系结构，包含4个主要部分：CPU 核心、存储器、IO口和定时器/计数器。

CPU核心负责指令的执行和数据的处理，支持各种算术、逻辑和移位操作。

存储器包括4KB的Flash ROM用于存储程序代码，以及128B的RAM用于存储临时数据。

IO口可以配置为输入或输出模式，并与外部设备进行数据交互。

定时器/计数器用于生成精确的定时事件和计数任务。

89C51的指令集丰富而全面，支持多种数据操作和控制指令。

常用指令包括数据传输指令（MOV、MOVX）、算术指令（ADD、SUB、INC、DEC）、逻辑指令（AND、OR、XOR、NOT）、移位指令（RL、RR、SL、SR）等。

此外，89C51还支持分支指令（JMP、CALL、RET）和中断指令（INT、IRET），使得程序可以根据需要实现跳转和中断处理。

开发工具与编程语言由于89C51是一款经典的单片机，目前市面上有多种开发工具可供选择。

其中，常用的开发工具有Keil C51和SDCC。

Keil C51是一款专为89C51系列单片机开发的集成开发环境（IDE），提供了代码编辑、编译、调试等功能。

(完整版)STC89C51芯片资料

3.1.1STC89C51芯片及最小系统介绍：STC89C51是一种低功耗、高性能CMOS 8位微控制器，具有4K 在系统可编程Flash 存储器。

使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash允许程序存储器在系统可编程，亦适于常规编程器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51在众多嵌入式控制应用系统中得到广泛应用。

2.3.1.1主要功能列举1、拥有灵巧的8位CPU和在系统可编程Flash2、晶片内部具时钟振荡器（传统最高工作频率可至 12MHz）3、内部程序存储器（ROM）为 4KB4、内部数据存储器（RAM）为 256字节5、32 个可编程I/O 口线6、8 个中断向量源7、两个 16 位定时器/计数器8、三级加密程序存储器9、全双工UART串行通道10、低功耗空闲和掉电模式；11、掉电后中断可唤醒；12、看门狗定时器；13、双数据指针；14、掉电标识符。

2.3.1.2 各引脚功能VCC：STC89C51电源正端输入，接+5V。

GND：电源地端。

XTAL1: 单芯片系统时钟的反相放大器输入端。

XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在 XTAL1 和XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一 20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。

RESET：STC89C51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。

EA/Vpp："EA"为英文"External Access"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。

STC89C5芯片手册的简要介绍PPT

5.2 指令系统分类总结
- -和8051完全兼容
如果按功能分类，STC89C51RC/RD+系列单片机指令系统可分为： 1.数据传送类指令； 2.算术操作类指令； 3.逻辑操作类指令； 4.控制转移类指令； 5.布尔变量操作类指令。
第6章中断系统
6.1 中断结构
6.2 中断寄存器
6.3 中断优先级
1.3.1 STC89C51管脚图
1.8 STC89C51系列单片机封装尺寸图
第2章省电模式及复位
• 2.1 STC89C51单片机的省电模式单片机的省电模式正常工作模式下，STC89C51RC/RD+系列单片机的典型功耗是4mA ~ 7mA，掉电模式下的典型功耗是<0.1uA，空闲模式(建议不要使用此模式)下的典型功耗是2mA. • 2.2 复位 • • • • • 1 外部RST引脚复位 2 软件复位 3 上电复位/掉电复位 4 看门狗(WDT)复位 5 冷启动复位和热启动复位
STC89C51单片机芯片手册
一. STC89系列单片机总体介绍
• • • • 1.1 STC89C51单片机简介 1.2 STC89C51系列单片机的内部结构 1.3 STC89C51系列单片机管脚图 1.8 STC89C51系列单片机封装尺寸图
1.1 STC89C51单片机简介
STC89C51 RC/RD+系列单片机STC 推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统 8051单片机，12时钟/机器周期和6时钟/机器周期可任选，HD版本 8051单片机MAX810专用复位电路。
第3章片内存储器和特殊功能寄存器 (SFRs
• 程序存储器和数据存储器是各自独立编址的.STC89C51RC/RD+系列单片机除可以访问片上Flash存储器外，还可以访问64KB的外部程序存储器。 • STC89C54RD+系列单片机内部有1280字节的数据存储器，其在物理和逻辑上都分为两个地址空间:内部RAM(256字节)和内部扩展RAM(1024字节)。 • 而STC89C51RC系列单片机内部有512字节的数据存储器，其在物理和逻辑上都分为两个地址空间:内部RAM(256字节)和内部扩展RAM(256字节)。 • 可以访问在片外扩展的64KB外部数据存储器。

STC89C51系列单片机的结构和原理资料全

2.利用 keil c软件编写程序
#include <reg51.h> #include <stdio.h> unsigned int temp1; void delay(unsigned int temp)//延时程序 { while(--temp); }
void main() {
P2=0XFF;//led is off while(1)
由用户使用的一个状态标志位，可用指令来使它置1或清0，控制程序的流向。用户应充分利用。
15
（4）RS1、RS0（PSW.4、PSW.3）4组工作寄存器区选择选择片内RAM区中的4组工作寄存器区中的某一组为当前工作寄存区。
（5）OV（PSW.2）溢出标志位当执行算术指令时，用来指示运算结果是否产生溢出。如果结果产生溢出，OV=1；否则，OV=0。
端口2 可配置的I/O口
端口1 可配置的I/O口
端口0 可配置的I/O口
振荡器
4K / 8 K/ ... 64KB 程序FLASH
全双工增强型 UART
定时器0 定时器1
定时器2
看门狗定时器
51系列单片机结构框图
1. 电源引脚
VSS（20脚）：接地，0V参考点。 VCC（40脚）：电源，提供掉电、空闲、正常工作
IP
—
—
— BCH BBH BAH B9H B8H B8H
P3
B7H B6H B5H B4H B3H B2H B1H B0H B0H
IE
AFH —
— ACH ABH AAH A9H A8H A8H
P2
A7H A6H A5H A4H A3H A2H A1H A0H A0H
SCON

89C51单片机中文资料

89C51单片机中文资料单片机是一种集成电路芯片，具有微型计算机的功能。

89C51是一种常用的单片机型号，广泛应用于各种电子设备中。

为了更好地了解和学习89C51单片机，中文资料是非常重要的。

本文将详细介绍89C51单片机中文资料的相关内容，包括资料的类型、获取渠道和推荐资源等。

一、资料类型1. 数据手册：数据手册是89C51单片机最基础的资料，它包含了该单片机的详细技术规格、引脚功能、寄存器和指令集等信息。

数据手册通常由芯片制造商提供，是学习和开发89C51单片机的必备资料。

2. 参考书籍：有很多关于89C51单片机的中文参考书籍，这些书籍通常包含了单片机的原理、应用实例、编程方法等内容。

通过阅读这些书籍可以更深入地了解89C51单片机的原理和应用。

3. 教学视频：教学视频是一种很直观的学习资料，通过观看视频可以更清晰地了解89C51单片机的使用方法和应用案例。

在一些在线学习平台上，可以找到一些优质的89C51单片机教学视频资源。

4. 开发板资料：开发板是学习和开发89C51单片机的重要工具，一些开发板厂商会提供相关的中文资料，包括开发板的使用说明、示例程序、实验教程等。

这些资料可以帮助初学者快速上手和实践。

二、获取渠道1. 芯片制造商官网：许多芯片制造商都会在官方网站上提供相关的中文资料下载，包括数据手册、应用笔记等。

通过访问官网，可以直接下载所需资料。

2. 电子书籍平台：一些电子书籍平台上有关于89C51单片机的中文书籍，可以通过搜索关键词找到相关资源。

购买电子书籍可以随时随地进行学习。

3. 在线学习平台：一些在线学习平台上有关于89C51单片机的教学视频和教程，可以通过注册账号免费观看。

这些平台通常提供了很多其他学习资源，方便学习者进行全面学习。

4. 开发板厂商官网：一些开发板厂商会在官网上提供相关的中文资料下载，包括开发板的使用手册、实验教程等。

购买开发板时，可以咨询厂商获取相关资料。

关于stc89c51的文献

关于STC89C51的文献一、简介S T C89C51是一款单片机芯片，由中国领先的集成电路设计公司深圳市超越电子有限公司（S TC）设计和生产。

它是STC公司的一款经典产品，具有广泛的应用领域和强大的功能。

二、基本特性S T C89C51具有以下基本特性：-C PU：采用高性能、低功耗的8051内核-存储器：8KB的F la s h程序存储器，可编程和可擦除；256字节的R A M数据存储器-时钟：内置12MH z的振荡器，可外接晶振-通信接口：具备3个串口U AR T，支持全双工和半双工通信-定时器/计数器：包括定时器0、定时器1和定时器2，可用于精确的定时和脉冲计数-中断系统：支持外部中断和定时器中断-I O口：具有32个可编程I O口，可用于外部设备接口和数据输入输出-专用引脚：具备供电引脚、地引脚和复位引脚等三、应用领域S T C89C51广泛应用于各个领域，包括但不限于：1.工业自动化：ST C89C51可用于控制和监测工业设备，实现自动化生产线的控制和管理。

2.电子设备：ST C89C51可嵌入到各种电子设备中，如电视机、空调、洗衣机等，实现设备的智能控制和功能扩展。

3.交通工具：S TC89C51可用于汽车电子系统、电动车控制、智能交通设施等方面，提高交通工具的性能和安全性。

4.家电产品：S TC89C51可应用于智能家居控制系统、电子锁、安防监控等领域，提升家庭的舒适度和安全性。

5.学习和教育：ST C89C51是学习和教育8051单片机的理想选择，因其功能强大、易于编程和成本低廉。

四、开发工具和资源开发ST C89C51的过程中，可以使用以下工具和资源：-I DE（集成开发环境）：例如K ei lC51、SD CC等，提供代码编辑、编译、调试等功能。

-开发板和编程器：可以选择市面上各种兼容的开发板和编程器，方便进行硬件连接和固件下载。

-资料手册和样例代码：ST C公司提供详细的资料手册和丰富的示例代码，方便开发者学习和开发。

STC89C51引脚及相关参数

STC89C51引脚及相关参数主要性能:与MCS-51单片机产品兼容、8K字节在系统可编程Flash存储器、1000次擦写周期、全静态操作：0Hz～33Hz 、三级加密程序存储器、32个可编程I/O口线、三个16位定时器/计数器八个中断源、全双工UART串行通道、低功耗空闲和掉电模式、掉电后中断可唤醒、看门狗定时器、双数据指针、掉电标识符。

功能特性描述STC89C52 是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

使用高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash允许程序存储器在系统可编程，亦适于常规编程器。

在单芯片上，拥有灵巧的8 位CPU 和在线系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

STC89C52具有以下标准功能：8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。

另外，STC89C52可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。

空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

8 位微控制器8K字节在系统可编程FlashP0 口：P0口是一个8位漏极开路的双向I/O口。

作为输出口，每位能驱动8个TTL逻辑电平。

对P0端口写“1”时，引脚用作高阻抗输入。

当访问外部程序和数据存储器时，P0口也被作为低8位地址/数据复用。

在这种模式下，P0具有内部上拉电阻。

在flash编程时，P0口也用来接收指令字节；在程序校验时，输出指令字节。

程序校验时，需要外部上拉电阻。

P1 口：P1 口是一个具有内部上拉电阻的8 位双向I/O 口，p1 输出缓冲器能驱动4 个TTL 逻辑电平。

为何选用STC系列的单片机

资料多郭天祥视频选用STC89C51型号本学院大部分同学研究51单片机时以 STC89C51为基础

VCC,GND XTAL1:内部振荡电路反相放大器输入端，使用外部晶体是连接晶体，使用外部振荡源时接地 XTAL2:与XTAL1不同是输出端 ALE/PROG:地址锁存信号输出引脚 PSEN：外部程序程序存储器读选通引脚 RST/VDD:复位信号引脚 EA/VPP:高电平，程序从外部程序存储器开始执行；低电平从内存开始

IO引脚：P0,P1,P2和P3，其中P2P0组成了16位数据总线，P2位高位，P0还可以复用为8位数据总线，P0，P1，P2可做普通IO口， P3具有第3功能 P3:P3.0：RXD串行口输入 P3.1：TXD串行口输出 P3.2：INT0外部中断0输入 P3.3：INT1外部中断1输入 P3.4：T0定时器0外部输入 P3.5：T1定时器1外部输入 P3.6：WR外部写控制 P3.7：RD外部读控制
Leabharlann 何为I/O口
I: 输入(input) 输入高低电平 O:输出(output) 输出高低电平
IO口是单片机最为重要的控制端口,是单片机实现功能的基础,有输入输出的电流限制。输入电流过大会烧坏管脚

stc889c51单片机结构

STC89C51单片机结构一. 概述单片机是一种特殊用途的微型计算机，广泛应用于嵌入式系统中。

STC89C51单片机是由深圳市国科微电子公司生产的一种高性能、低功耗的单片机，它具有较强的数据处理能力和丰富的外设功能，被广泛应用于各种电子设备中。

二. 结构概述STC89C51单片机的结构包括三个主要部分：CPU、存储器和外设。

三. CPU1. 中央处理器单元（CPU）STC89C51单片机采用的是Intel公司的8051内核，工作频率可达到12MHz，它具有强大的指令集和高效的运算能力，能够快速高效地处理各种数据。

2. 时钟电路时钟电路是单片机的重要组成部分，它提供了单片机工作的时序信号和基准时钟信号。

STC89C51单片机内置了丰富的时钟电路模块，可以满足不同的应用需求。

四. 存储器1. 内部存储器STC89C51单片机内置了4KB的闪存程序存储器，用于存储用户程序和数据，同时还包含了256字节的RAM，用于临时存储数据和中间结果。

2. 外部扩展STC89C51单片机还提供了丰富的外部扩展接口，用户可以根据需要连接外部存储器设备，满足不同应用场景中的存储需求。

五. 外设1. 输入输出端口STC89C51单片机具有多个通用输入输出端口（GPIO），用于连接外部设备和传感器，实现与外部环境的数据交换和控制。

2. 串行通信接口单片机支持UART、SPI和I2C等多种串行通信接口，用户可以利用这些接口与外部设备进行数据通信。

3. 定时器/计数器STC89C51单片机内置了多个定时器/计数器模块，用户可以利用这些模块实现定时和计数功能，满足各种实时控制需求。

4. PWM输出单片机还支持PWM输出功能，可以用于控制电机、LED灯等设备。

六. 结论STC89C51单片机具有强大的数据处理能力和丰富的外设功能，是一种性能优越、灵活多样的单片机产品，适用于各种嵌入式应用场景。

通过对其结构和功能的深入了解，可以更好地发挥其优势，实现更多样化的应用目标。

stc89c51工作原理

stc89c51工作原理今天咱们来唠唠STC89C51这个超有趣的小芯片的工作原理。

STC89C51啊，就像是一个小小的智能管家，住在电路板这个小社区里。

它是一种单片机，你可以把它想象成一个超级迷你的小电脑。

这个小电脑虽然小，但是本事可不小呢！它的内部结构就像是一个精心设计的小王国。

有中央处理器（CPU）这个国王，CPU就负责指挥整个芯片的工作。

它就像一个超级聪明的大脑，不断地接收各种信息，然后做出决策。

比如说，你给它一个任务，让它控制一个小灯闪烁，CPU就得想办法来实现这个目标。

然后就是它的存储器啦。

这就像是小王国里的仓库。

有程序存储器和数据存储器。

程序存储器呢，就像是存放着各种秘籍的地方，里面装着我们写好的程序代码。

这些代码就像是一道道指令，告诉STC89C51该怎么去做事情。

而数据存储器呢，就像是一个临时的储物间，在程序运行的时候，一些临时的数据就放在这里。

比如说，我们要计算一个数字，这个数字在计算过程中的中间值就可能放在数据存储器里。

再来说说它的输入输出端口（I/O端口）。

这可太好玩了。

这些端口就像是小王国对外的窗户和门。

通过这些端口，STC89C51可以和外界进行交流。

比如说，我们可以把一个小灯连接到一个输出端口上，就像在门口挂了一个小灯笼。

然后通过程序让这个端口输出高电平或者低电平，这样就可以控制小灯的亮灭了。

如果是输入端口呢，就像是一个小耳朵，可以接收外界的信号。

比如连接一个按钮，当我们按下按钮的时候，这个输入端口就能检测到这个变化，然后告诉CPU：“老大，外面有人按按钮啦！”时钟电路对于STC89C51来说就像是心跳一样重要。

它就像一个小闹钟，不断地给芯片提供稳定的节拍。

芯片里的所有操作都是按照这个时钟节拍来进行的。

如果时钟乱了，那就像一个人的心跳乱了一样，整个芯片的工作就会变得乱七八糟。

就好比一群人跳舞，如果音乐的节奏乱了，那大家肯定就跳得乱七八糟的。

复位电路呢，就像是一个小复位按钮。

stc89c51简介

第三章系统硬件安排之阳早格格创做3.1 STC89C51单片机的介绍STC系列单片机是好国STC公司最新推出的一种新式51内核的单片机.片内含有Flash步调保存器、SRAM、UART、SPI、A\D、PWM等模块.该器件的基原功能与一般的51单片机实足兼容.3.1.1主要功能、本能参数1.内置尺度51内核，呆板周期：巩固型为6时钟，一般型为12时钟;2.处事频次范畴：0~40MHZ，相称于一般8051的0~80MHZ;3.STC89C5xRC对于应Flash空间：4KB\8KB\15KB;4.里面保存器（RAM)：512B;5.定时器\计数器：3个16位；6.通用同步通疑心（UART）1个；7.中断源:8个；8.有ISP(正在系统可编程）\IAP(正在应用可编程),无需博用编程器\仿实器；9.通用I\O心：32\36个；10.处事电压：3.8~5.5V；11.形状启拆：40足PDIP、44足PLCC战PQFP等3.1.2 89C51单片机的引足功能证明（1）VCC:电源电压（2）GND:天（3）P0心：P0心是一组8位漏极启路型单背I/O心，也即天点/数据总线复用心.动做输出心用时，每位能吸支电流的办法启动8个TTL逻辑门电路，对于端心P0写“1”时可动做下阻抗输进端用.正在考察中部数据保存器或者步调保存器时，那组心线分时变换天点(矮8位)战数据总线复位，正在考察功夫激活里面上推电阻.（4）P1心:P1是一个戴里面上推电阻的8位单背I/O心，P1的输出慢冲级可启动(吸支或者输出电流)4个TTE逻辑门电路.对于端心写“1”，通过里面的上推电阻把端心推到下电仄，此时可做输出心.做输出心使用时，果为里面存留上推电阻，某个引足被中部旗号推矮时会输出一个电流(ILL).与AT89C51分歧之处是，P1.0战P1.1还可分别动做定时/计数器2的中部计数输进(P 1.0/T2)战输进(P 1.1/T2EX ),拜睹表41.Flash编程战步调校验功夫，P1交支矮8位天点.表31 P1.0战P1.1的第二功能（5）P2心:P2是一个戴有里面上推电阻的8位单背I/O心，P2的输出慢冲级可启动(吸支或者输出电流)4个TTL逻辑门电路.对于端心P2写“1”，通过里面的上推电阻把端心推到下电仄，此时可做输出心，做输出心使用时，果为里面存留上推电阻，某个引足被中部旗号推矮时会输出一个电流(ILL).正在考察中部步调保存器或者16位天点的中部数据保存器(比圆实止MOVX @DPTR指令)时，P2心支出下8位天点数据.正在考察8位天点的中部数据保存器(如实止MOVX @RI 指令)时，P2心输出P2锁存器的实质.（6）P3心:P3心是一组戴有里面上推电阻的8位单背I/O 心.P3心输出慢冲级可启动(吸支或者输出电流)4个TTL逻辑门电路.对于P3心写进“1”时，它们被里面上推电阻推下并可动做输进端心.此时，被中部推矮的P3心将用上推电阻输出电流(ILL).P3心除了动做普遍的I/O心线中，更要害的用途是它的第二功能，如表42所示.(7) RST:复位输进.当振荡器处事时，RST引足出现二个呆板周期以上下电仄将使单片机复位.表32 P3心的第二功能端心引足第二功能RXD（串止输出心）TXD（串止输出心）（中中断0）（中中断1）T0（定时/计数0）T1（定时/计数1）（中部数据保存器写选通）（中部数据保存器读选通）（8）/VPP:中部考察允许.欲使CPU仅考察中部步调保存器(天点为0000HFFFFH ) .端必须脆持矮电仄(交天).需注意的是:如果加稀位LB1被编程，复位时里面会锁存端状态.如端为下电仄(交VCC端)，CPU则实止里面步调保存器中的指令.Flash保存器编程时，该引足加上+12V的编程允许电源VPP，天然那必须是该器件是使用12V编程电压VCC .（9）XTAL1:振荡器反相搁大器的及里面时钟爆收器的输进端.（10）XTAL2:振荡器反相搁大器的输出端.（11）数据保存器：89C51有256个字节的里面RAM,80HFFH下128个字节与特殊功能寄存器(SFR)天点是沉叠的，也便是下128.字节的RAM战特殊功能寄存器的天点是相共的，但是正在物理上它们是分启的.当一条指令考察7FH以上的里面天点单元时，指令中使用的觅址办法是分歧的，也即觅址办法决断是考察下128字节. RAM仍旧考察特殊功能寄存器.如果指令是曲交觅址办法则为考察特殊功能寄存器.（12）中断：89C51公有6其中断背量:二其中中断（INT0战INT1），3个定时器中断(定时器0, 1, 2)战串止心中断.（13）时钟振荡器:89C51中有一个用于形成里面振荡器的下删益反相搁大器，引足XTAL1战XTAL2分别是该搁大器的输进端战输出端.那个搁大器与动做反馈元件的片中石英晶体或者陶瓷谐振器所有形成自激振荡器，振荡电路拜睹图31（a）图所示.中交石英晶体（或者陶瓷谐振器）及电容C1、C2交正在搁大器的反馈回路中形成并联振荡电路，对于中交电容C1、C2虽然不格中庄重的央供，但是电容容量的大小会沉微做用振荡频次的下矮、振荡器处事的宁静性、起振的易易程度及温度宁静性，如果使用石英晶体，咱们推荐电容使用30pF士10pF，而如果使用陶瓷谐振器，修议采用40pF士l0pF.用户也不妨采与中部时钟.采与中部时钟的电路如图31（b）图所示.那种情况下，中部时钟脉冲交到XTAL1端，即里面时钟爆收器的输进端，XTAL2则悬空. （a）里面振荡电路（b）中部振荡电路图31 振荡电路由于中部时钟旗号是通过一个2分频触收器后动做里面时钟旗号的，所以对于中部时钟旗号的占空比不特殊央供，但是最小下电仄持绝时间战最大的矮电仄持绝时间应切合产品技能条件的央供.。

STC89C51单片机引脚功能介绍

STC89C51单片机引脚功能介绍c51单片机引脚功能介绍c51单片机引脚功能介绍单片机的40个插槽大致可以分成4类：电源、时钟、掌控和i/o插槽。

⒈电源:⑴vcc-芯片电源，接+5v；⑵vss-中剧端的；⒉时钟:xtal1、xtal2-晶体振荡电路反相输入端和输出端。

⒊控制线:控制线共计4根，⑴ale/prog:地址锁存允许/片内eprom编程脉冲①ale功能：用以锁存p0口回赠的高8十一位地址崭新门户②prog功能：片内有eprom的芯片，在eprom编程期间，此引脚输入编程脉冲。

⑵psen:外rom读选通信号。

⑶rst/vpd:复位/备用电源。

①rst（reset）功能：登位信号输出端的。

②vpd功能：在vcc掉电情况下，接备用电源。

⑷ea/vpp:内外rom挑选/片内eprom编程电源。

①ea功能：内外rom挑选端的。

②vpp功能：片内有eprom的芯片，在eprom编程期间，施加编程电源vpp。

⒋i/o线89c51共有4个8位并行i/o端口：p0、p1、p2、p3口，共32个引脚。

p3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

领到一块芯片，想采用它，首先必须必须晓得怎样连线，我们用的一块称作89c51的芯片，下面我们就看看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5v电源，其中正极接40管脚，负极（地）接20管脚。

2、奋蒎电路：单片机就是一种时序电路，必须供给脉冲信号就可以正常工作，在单片机内部已内置了振荡器，采用晶体振荡器，接18、19脚。

只要买回晶体盘整器，连上就能够了，按右图1接通即可。

3、复位管脚：按下图1中画法连好。

ea管脚：ea管脚收到正电源端的。

至此，一个单片机就剪线，线神电，单片机就已经开始工作了。

我们的第一个任务是要用单片机点亮一只发光二极管led，显然，这个led必须要和单片机的某个管脚相连，不然单片机就没法控制它了，单片机上除了刚才用掉的5个管脚，还有35个，我们将这个led和1脚相连。

89C51单片机中文资料

89C51单片机中文资料一、概述89C51是一款由英特尔公司推出的单片机，广泛应用于嵌入式系统和物联网设备中。

本文将为您介绍89C51单片机的中文资料，包括其基本特性、应用领域、技术参数等内容。

二、基本特性1. 架构：89C51采用8位的CMOS单片机架构，具有强大的数据处理能力。

2. 存储器：89C51具有4KB的闪存程序存储器，用于存储程序代码和数据。

此外，它还配备了128字节的RAM，用于存储临时数据。

3. 时钟系统：89C51内置了一个可编程的时钟/计数器，可提供准确的时钟信号和定时功能。

4. 输入/输出：89C51具有多个通用输入/输出引脚，可用于连接外部设备和传感器。

5. 串行通信：89C51支持串行通信接口，可与其他设备进行数据交换和通信。

6. 中断系统：89C51具有灵活的中断系统，可实现对外部事件的快速响应。

三、应用领域89C51单片机广泛应用于各种嵌入式系统和物联网设备中，其应用领域包括但不限于：1. 工业控制：89C51可用于工业自动化控制系统，如温度控制、压力控制等。

2. 家电产品：89C51可用于家电产品，如洗衣机、冰箱、空调等，实现智能控制和功能扩展。

3. 交通系统：89C51可用于交通信号灯、智能停车系统等，提高交通效率和安全性。

4. 安防设备：89C51可用于安防设备，如入侵报警系统、监控摄像头等，实现智能化监控和报警功能。

5. 医疗设备：89C51可用于医疗设备，如血压计、心电图仪等，提供准确的数据采集和处理功能。

四、技术参数以下是89C51单片机的一些典型技术参数：1. 工作电压：3.3V-5V2. 最大时钟频率：12MHz3. I/O口数量：32个4. 串行通信接口：支持SPI和I2C协议5. 温度范围：-40℃至85℃6. 封装形式：DIP、PLCC、QFP等五、学习资料推荐如果您对89C51单片机感兴趣并希望深入学习，以下是一些中文学习资料的推荐：1. 《单片机原理与应用》：该书详细介绍了单片机的原理、应用和编程方法，适合初学者入门学习。

89C51单片机简介

89C51单片机简介1 89C51单片机简介 (1)2 时序 (2)3引脚及其功能 (2)4输入/输出（I/O）引脚P0口、P1口、P2口及P3口 (4)1 89C51单片机简介目前，89C51单片机在工业检测领域中得到了广泛的应用，因此我们可以在许多单片机应用领域中，配接各种类型的语音接口，构成具有合成语音输出能力的综合应用系统，以增强人机对话的功能。

89C51是Intel公司生产的一种单片机，在一小块芯片上集成了一个微型计算机的各个组成部分。

每一个单片机包括：一个8位的微型处理器CPU；一个256K的片内数据存储器RAM；片内程序存储器ROM；四个8位并行的I/O接口P0-P3，每个接口既可以输入，也可以输出；两个定时器/记数器；五个中断源的中断控制系统；一个全双工UART的串行I/O 口；片内振荡器和时钟产生电路，但石英晶体和微调电容需要外接。

最高允许振荡频率是12MHZ。

以上各个部分通过内部总线相连接。

下面简单介绍下其各个部分的功能。

中央处理器CPU是单片微型计算机的指挥、执行中心，由它读人用户程序，并逐条执行指令，它是由8位算术／逻辑运算部件(简称ALu)、定时／控制部件，若干寄存器A、B、B5w、5P以及16位程序计数器(Pc)和数据指针寄存器(DM)等主要部件组成。

算术逻辑单元的硬件结构与典型微型机相似。

它具有对8位信息进行+、-、x、/ 四则运算和逻辑与、或、异或、取反、清“0”等运算，并具有判跳、转移、数据传送等功能，此外还提供存放中间结果及常用数据寄存器。

控制器部件是由指令寄存器、程序计数器Pc、定时与控制电路等组成的。

指令寄存器中存放指令代码。

枷执行指令时，从程序存储器中取来经译码器译码后，根据不同指令由定时与控制电路发出相应的控制信号，送到存储器、运算器或I／O接口电路，完成指令功能。

程序计数器Pc 程序计数器Pc用来存放下一条将要执行的指令，共16位．可对以K字节的程序存储器直接寻址c指令执行结束后，Pc计数器自动增加，指向下一条要执行的指令地址。

stc89c51简介

第三章系统硬件设计3.1 STC89C51单片机的介绍STC系列单片机是美国STC公司最新推出的一种新型51内核的单片机。

片内含有Flash 程序存储器、SRAM、UART、SPI、A\D、PWM等模块。

该器件的基本功能与普通的51单片机完全兼容。

3.1.1主要功能、性能参数1.内置标准51内核，机器周期：增强型为6时钟，普通型为12时钟;2.工作频率范围：0~40MHZ，相当于普通8051的0~80MHZ;3.STC89C5xRC对应Flash空间：4KB\8KB\15KB;4.内部存储器（RAM)：512B;5.定时器\计数器：3个16位；6.通用异步通信口（UART）1个；7.中断源:8个；8.有ISP(在系统可编程）\IAP(在应用可编程),无需专用编程器\仿真器；9.通用I\O口：32\36个；10.工作电压：3.8~5.5V；11.外形封装：40脚PDIP、44脚PLCC和PQFP等3.1.2 89C51单片机的引脚功能说明（1）VCC:电源电压（2）GND:地（3）P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。

作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时可作为高阻抗输入端用。

在访问外部数据存储器或程序存储器时，这组口线分时转换地址(低8位)和数据总线复位，在访问期间激活内部上拉电阻。

（4）P1口:P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动(吸收或输出电流)4个TTE逻辑门电路。

对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。

作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(ILL)。

与A T89C51不同之处是，P1.0和P1.1还可分别作为定时/计数器2的外部计数输入(P 1.0/T2)和输入(P 1.1/T2EX ),参见表4-1。

Flash编程和程序校验期间，P1接收低8位地址。
