二次结构工程施工组织设计方案(砌体)

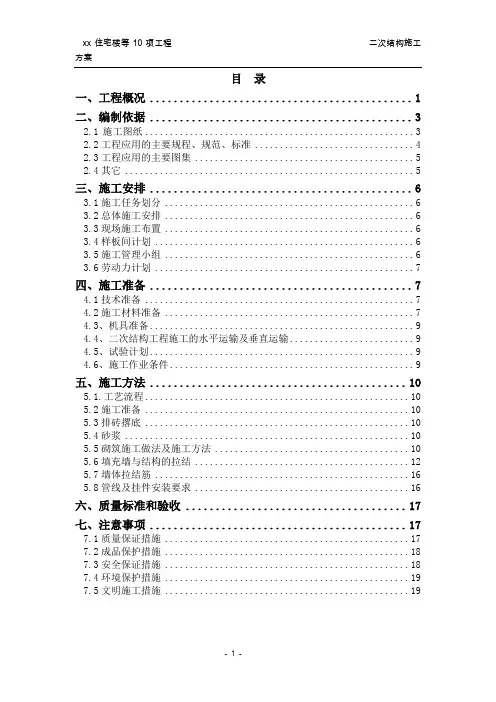

目录一、工程概况 (1)二、编制依据 (1)2.1施工图纸 (1)2.2工程应用的主要规程、规范、标准 (2)2.3工程应用的主要图集 (2)2.4其它 (3)三、施工安排 (3)3.1施工任务划分 (3)3.2总体施工安排 (3)3.3现场施工布置 (3)3.4施工管理小组 (3)3.5劳动力计划 (4)四、施工准备 (4)4.1技术准备 (4)4.2施工材料准备 (5)4.3、机具准备 (6)4.4、二次结构工程施工的水平运输及垂直运输 (7)4.5、试验计划 (7)4.6、施工作业条件 (7)五、施工方法 (8)5.1.工艺流程 (8)5.2施工准备 (8)5.3排砖撂底 (8)5.4砂浆 (9)5.5砌筑施工做法及施工方法 (9)5.6填充墙与结构的拉结 (10)5.7墙体拉结筋 (15)5.8管线及挂件安装要求 (15)六、质量标准和验收 (16)七、注意事项 (16)7.1质量保证措施 (16)7.2成品保护措施 (17)7.3安全保证措施 (17)7.4环境保护措施 (18)7.5文明施工措施 (18)二次结构施工方案一、工程概况二、编制依据2.1 施工图纸（1）西安圣苑建筑景观咨询设计有限公司设计的结构专业施工图；（2）西安圣苑建筑景观咨询设计有限公司设计的总建筑专业施工图；2.2工程应用的主要规程、规范、标准2.3工程应用的主要图集2.4其它三、施工安排3.1施工任务划分本工程砌体分项工程计划分三个施工区域安排一个劳务队伍进行施工站务楼为一个施工区域施工；联合站房为一个施工区域施工；维修车为一个施工区域施工。

3.2总体施工安排二次结构计划开始施工日期：2018年05月20日，计划结束日期：2018年06月20日。

3.3现场施工布置砂浆采用干拌专用拌砂浆，现场设置1台搅拌机；垂直运输采用单外用提升机，共设置1部提升机。

3.4施工管理小组二次砌筑结构施工管理小组负责人列表3.5劳动力计划劳动力的配置根据工程量及施工进度安排进行投入，总体施工人员在60人左右，并根据实际施工进度及时调整以满足施工需要。

劳动力计划表四、施工准备4.1技术准备（1）施工前，由技术组向施工管理人员及施工队针对本工程实际特点进行施工方案技术交底工作，使每个操作人员在施工前能够清楚施工方法、技术要点、质量标准、安全要求等，以及清楚施工薄弱环节应加强处理的部位。

（2）工长和施工队技术负责人必须认真熟悉图纸，按图纸和施工方案及规范要求，合理组织安排施工，并对施工操作者进行二次技术交底工作。

（3）提前组织材料进场及验收工作，按建筑工程资料管理规程中试验项目与取样规定进行试验，经复试试验合格后方可使用。

（4）组织放线员提前做好砌筑墙体位置线的校合。

依据图纸要求制作皮杆数、计算出门窗过梁、构造柱、拉结筋、配筋带的位置，做好砌筑质量的预控工作。

4.2施工材料准备（1）加砌块用M5.0混合砌筑砂浆，按照进场批量，提供出场合格证、厂家资质、检测报告等原材证明资料，其性能指标符合《预拌砂浆》（88J1-4）中的要求；（2）90多孔砖用DM-HR5.0混合砌筑砂浆按照进场批量，提供出场合格证、厂家资质、检测报告等原材证明资料，其性能指标符合《干拌砂浆》（88J1-4）中的要求；（3）砌块：按照部位成批量进入现场，提供出场合格证、厂家资质、复试证明、材料防伪标志、材料外观、质量、尺寸、规格的物理性能符合《砌体工程质量验收规范》中的要求，产品经质检部门认可后进行现场抽样复试；性能参见下表。

允许尺寸偏差要求本工程使用砌块规格种类及数量见下表。

多孔砖、烧结普通砖：设计墙体厚度为正负零以下240、正负零以上200mm，规格为240mm×115mm×90mm和200mm×115mm×53mm。

养护龄期不得低于28天，应有产品合格证和质量保证书，进场后应见证取样进行强度等级、干燥收缩率、相对含水率检验。

加气块：体积密度级别B05，强度级别A2.5。

砌块的主要规格为600×200×250mm(长×宽×高)。

（4）其他材料：拉结筋、预埋件等，提前做好防锈防腐处理。

4.3、机具准备（1）垂直运输机械：室外垂直龙门吊。

（2）搅拌机、翻斗车、磅秤等。

（3）其他：小推车、灰铲、小线、靠尺板、灰桶、盒尺、线坠、托线板、水平尺等。

4.4、二次结构工程施工的水平运输及垂直运输（1）水平运输：使用翻斗车及小推车解决水平运输问题。

（2）垂直运输：二次结构施工前立室外垂直龙门吊。

4.5、试验计划（1）多空砖、烧结普通砖：每1万块为一验收批，不足1万也按一批计。

（2）加气砌块：以1000块为一验收批，不足1000块也按一批计。

（3）水泥：同强度等级每200t为一验收批，不足200t也按一批计。

（4）砂子：同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计；每一验收批取样一组（20kg）。

（5）砂浆：同一砂浆强度等级，同配合比，同种原材料每一楼层或250m3砌体为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）。

（6）构造柱、配筋带砼：每一楼层每段制作三组试块。

（7）钢筋植筋拉拔试验：每种钢筋型号做一组拉拔试验，且植3000根钢筋做一组拉拔试验。

（8）试验工做好试件的制作、养护、送检工作，及时将试件资料整理完好，报送资料员归档。

4.6、施工作业条件（1）结构工程已完成，主体结构验收完毕。

（2）模板已拆除，楼地面、门窗洞口、楼梯间清理完毕。

（3）楼层弹出轴线、墙体线、门窗洞口位置线及标高控制线，经复核无误后，办理预检手续。

清理杂物，放好标高控制线，基层表面应将尘土、杂物清扫干净。

（4）准备好照明灯具，做好夜间施工照明的准备。

（5）常温下，应提前2天轻集料混凝土空心砌块及加气混凝土砌块浇水湿润。

如气温较低，应减少浇水量，使用时视气温及天气情况适度浇水。

（6）砌筑材料（轻集料混凝土空心砌块、加气混凝土砌块等）需经过复试合格，产品准用证、出厂质量证明、试验报告、说明书及防伪标志齐全。

五、施工方法5.1.工艺流程施工准备→墙体放线立皮数杆→绑扎构造柱钢筋→植筋验收→拌制砂浆→排砖撂底及多孔砖、加砌块砌筑→过梁模板→过梁钢筋绑扎→构造柱、过梁混凝土浇筑→过梁上部多孔砖砌筑→构造柱柱头模板及混凝土浇筑→7天后砌上部斜砖5.2施工准备（1）水电专业须提前安排水电管路的施工。

施工后如遇有工程洽商涉及管路变更，应切割墙面，留槽后补，严禁剔凿破坏陶粒砌块。

各种预留孔洞，预埋件，按图纸要求设置，避免之后剔凿。

（2）设置皮数杆：皮数杆的设置间距一般设置在转角处，一般距墙皮或墙角50mm为宜，皮数杆应垂直、牢固、标高一致。

（3）墙体砌筑前，基础墙或楼层表面应清扫干净，洒水湿润。

（4）混凝土柱与二次结构墙体的接触面应进行清污处理。

（5）每天砌筑高度≤1.2米。

5.3排砖撂底依据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。

根据墙体各个部位实际状况，排砖撂底，制定合理的、便于操作的组砌方法。

组砌方法应保证上下错缝，交接处能够咬槎搭砌，最小错缝长度应符合规范规定要求（≥90mm）。

5.4砂浆（1）干拌砂浆拌合均匀。

（2）干拌砂浆应随拌随用，当施工期间最高温度超过30度时，应分别在拌成后2h到3h内使用完；超过上述时间的砂浆不得使用，并不应再次拌合使用。

5.5砌筑施工做法及施工方法（1）施工做法参照《墙身—框架结构填充多孔砖砌块》（88J2—2）、《墙身-加气块》（88J2-3）的做法。

（2）砌体施工前，应将地基梁顶面或楼层结构面按标高找平，依据施工图放出轴线、砌体边线和洞口线。

（3）砌块上下皮应错缝搭接，搭接长度不小于90mm（砌筑长度的1/3左右）。

（4）多孔砖与砼交接部位采用顶砌，保证砌块与砼之间的灰浆挤压密实。

灰缝内灰浆要饱满，不得出现瞎缝、透明缝。

在砌下一皮砌块时，要检查上一皮砌块灰缝是否饱满、密实，如不饱满密实，应填满砂浆挤压密实，再进行下一皮砖砌筑施工。

（5）卫生间墙体先浇筑C20细石混凝土基座，高150，宽同墙厚。

（6）拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。

转角及交接处同时砌筑，不得留直槎；哑巴口两侧交叉砌筑。

（7）组砌方法应正确，上下错缝，交接处咬槎搭砌，掉角严重的砖或砌块不宜使用。

（8）多孔砖砌体水平缝为8～12mm；加气块水平缝为15mm，竖向灰缝为20mm。

（9）填充墙砌筑时应错缝搭砌，加气块搭砌长度不小于砌块长度的1/3；多孔砖长度不小于90mm；竖向通缝不大于500mm。

（10）与框架柱连接的填充墙，沿框架柱全高每隔500 mm插2φ6.5通长钢筋，后砌隔墙应沿墙高每隔500 mm配2φ6.5通长钢筋与其两端相交墙体拉接。

（11）设置在砌体水平灰缝中的钢筋锚固长度不小于500mm,且其水平或垂直弯折长度不小于20d和150mm；钢筋的搭接长度不小于250mm。

（12）转角及交接处同时砌筑，不得留直槎，斜槎高度不大于1.2m。

拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。

（13）多孔砖、加气块除底部、顶部和门窗洞口处，不得与其他块材混砌。

（14）砖砌体的转角处和交接处同时砌筑，严禁无可靠措施的内外墙分砌施工；对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3；砖砌体的灰缝应横平竖直，厚薄均匀；水平灰缝厚度为10 mm。

5.6填充墙与结构的拉结（1）外填充墙在窗台下部和窗洞顶高度处及内填充墙在门洞顶高度处均应设置钢筋混凝土圈梁;墙体高度超过4m时，在半高处也应设置圈梁。

圈梁截面为墙厚×160，配筋为4φ10, 箍筋φ6@200。

当圈梁有高差时，应使高低圈梁搭接，搭接长度为1000，圈梁钢筋直接锚入钢筋砼墙内35d，当在洞口处圈梁代过梁时，过梁下铁按下图配置，下铁应伸过洞边400，与圈梁钢筋搭接40d。

圈梁代过梁配筋图（注：附加钢筋直接锚入楼面梁或墙内。

）（2）凡结构设计增设的洞口，待主体施工完成后采用砼空心砖墙填充，凡结构洞口大于建筑门洞口时，需在建筑洞口上方设过梁，完工后用粘土空心砖砌至建筑洞口。

洞口上方过梁配筋图（3）填充墙砌至板、梁底附近后，应待砌体沉实7天后再用斜砌法把下部砌体与上部板、两间用砌块逐块桥紧填实；当墙长大于5米时，墙顶应与梁板有拉结，采用8@1500膨胀螺栓与梁（板）固定后，用2φ6钢筋与膨胀螺栓绑扎在一起，高度为150㎜，用用豆石混凝土填实，顶部再用干硬性砂浆捻实。

墙长度≥5m时，墙顶部与梁或板拉结措施（4）多孔砖土墙体长度＜5m在楼板底（梁底）斜砌一排砖，以保证多孔砖墙体顶部稳定、牢固。
