电气审图要点[指南
施工图阶段(电气专业)审图要点
项目
名称
审核人
审查时间
设计单位专业负责人
设计
单位
甲方技术负责人
分项
序号
审核要求及审核依据
要点重要性等级
是否满足
问题描述
打“√-满足或无异议”
或“X-有问题”
综合
1
检查设计图纸目录是否齐全，单独提供一份图纸目录。施工图名称应完整，编号应齐全，不能有重号，且图名、图号应与图纸目录一一对应。审查图纸设计深度符合建设部颁发的设计文件深度要求。
二级
设计单位
甲方工程师
44
临街商业顶层和临街楼栋屋顶层预留光彩照明电源箱。
二级
设计单位
甲方工程师
45
商铺配电箱仅设置进线开关。（精装交房除外）
三级
设计单位
二级
设计单位
甲方工程师
6
低压断路器的短路分段能力应与线路预期短路电流匹配，避免越级提高分段能力。
三级
设计单位
7
电能计量应按当地供电管理部门对不同用户的计费要求，在不同部位安设计量仪表。集中表箱应尽量设置在地下室配电间、楼栋强弱电井内，均采用普通材质和常用规格；如设置在室外，应采用不锈钢材质并考虑防雨措施，尽量设置在公共区域且方便维护及查询，不得占用私家庭院；住宅集中表箱一般不超过15户；
一级
设计单位
甲方工程师
甲方技术负责人
14
检查变电所面积是否经济合理，高低压配电房均应留有适当的合理增加柜体的位置。
二级
设计单位
甲方工程师
15
高低压配电房安装大样图的设计深度是否达到施工要求，有没有设计电缆沟施工详图，电缆沟内是否设计排水设施。高低压配电房平面图、剖面图及防雷接地需单独表达；
电气施工图审查要点
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。

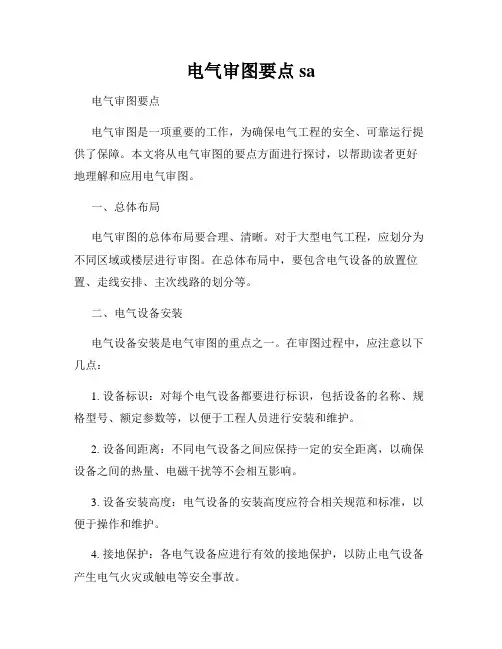

电气审图要点sa
电气审图要点sa电气审图要点电气审图是一项重要的工作，为确保电气工程的安全、可靠运行提供了保障。
本文将从电气审图的要点方面进行探讨，以帮助读者更好地理解和应用电气审图。
一、总体布局电气审图的总体布局要合理、清晰。
对于大型电气工程，应划分为不同区域或楼层进行审图。
在总体布局中，要包含电气设备的放置位置、走线安排、主次线路的划分等。
二、电气设备安装电气设备安装是电气审图的重点之一。
在审图过程中，应注意以下几点：1. 设备标识：对每个电气设备都要进行标识，包括设备的名称、规格型号、额定参数等，以便于工程人员进行安装和维护。
2. 设备间距离：不同电气设备之间应保持一定的安全距离，以确保设备之间的热量、电磁干扰等不会相互影响。
3. 设备安装高度：电气设备的安装高度应符合相关规范和标准，以便于操作和维护。
4. 接地保护：各电气设备应进行有效的接地保护，以防止电气设备产生电气火灾或触电等安全事故。
三、走线设计走线设计是电气审图中非常重要的一环。
在走线设计中，需要注意以下几个要点：1. 走线路径：走线应尽量选择短、直线的路径，以减少线损和电磁干扰。
2. 通道规划：为了便于维护和故障排除，要合理规划走线通道，确保通道宽度满足要求，并设置走线桥架等设施。
3. 走线规范：根据不同电气设备和线路的特点，制定相应的走线规范，确保走线的安全可靠。
四、电气接线电气接线是电气审图中需要特别关注的环节。
在进行电气接线时，需要注意以下几点：1. 连接方式：选择正确的连接方式，如螺栓连接、插座连接、焊接等，确保连接紧固可靠。
2. 线缆选择：根据电气设备和线路的功率、电流等参数，选择适合的线缆规格，确保线缆的导电能力和耐久性。
3. 接线盒设置：对于需要进行电气接线的地方，应设置接线盒，以便于接线的调试和维护。
五、安全性考虑电气审图过程中，安全性是至关重要的。
在进行电气审图时，需要考虑以下几个方面：1. 防火设计：电气设备应设置在不易燃烧的地方，并采取相应的防火措施，以防止发生火灾事故。
电气审图要点
审图要点（总结）一、图纸目录：1、是否齐全；二、说明：1、负荷化分；2、供配电方案；3、线路敷设，电缆选型是否合理；4、强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地保护系统；控制系统；漏电保护系统；电力监控系统。
弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。
审查时查看是否有遗漏。
5、计算书：1）负荷计算书要完整；2）成对变压器的负荷分配不均匀；三、系统图：1、低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：1）消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。
2）住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。
3）室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。
2、漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；四、干线图审图要点：1、干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；五、干线平面图审图要点：1、总进线套管是否可理，是否方便进出线，明确市政高压接入点。
2、高低压变配电室的设置：1）距离负荷中心，减少传输距离；2）进出线是否方便，避免来回绕线；3）有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；4）不能设在地下最底层，仅有地下一层除外；5）上方不能有积水场所；左右有水泵房要做好防水处理6）按业态设置高、低压配电室；7）布置应符合规范，满足吊装运输，机房大小等需要；8）配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；9）设备数量与位置应和系统图对应；10）发电机房要考虑进、排风，排烟管（烟囱）等设置；11）电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；12）竖井大小是否够用、是否直通；13）变配电房通道门应开向通道；14）配变电所位置的选择不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
电气施工图审图要点
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。

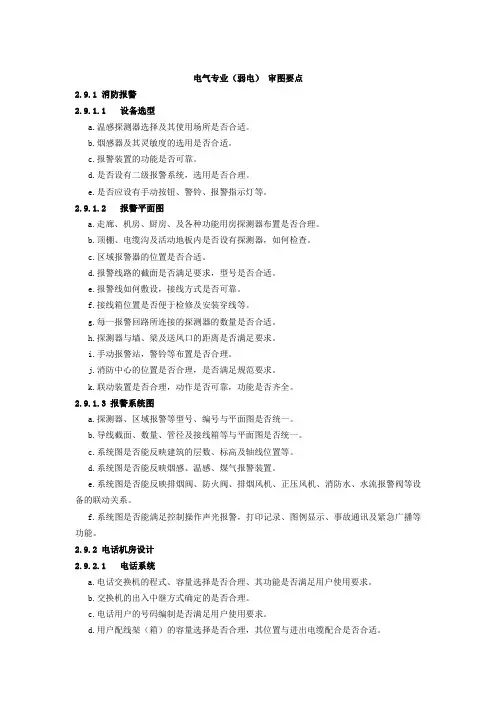

电气专业(弱电)审图要点
电气专业（弱电）审图要点2.9.1 消防报警2.9.1.1设备选型a.温感探测器选择及其使用场所是否合适。
b.烟感器及其灵敏度的选用是否合适。
c.报警装置的功能是否可靠。
d.是否设有二级报警系统，选用是否合理。
e.是否应设有手动按钮、警铃、报警指示灯等。
2.9.1.2报警平面图a.走廊、机房、厨房、及各种功能用房探测器布置是否合理。
b.顶棚、电缆沟及活动地板内是否设有探测器，如何检查。
c.区域报警器的位置是否合适。
d.报警线路的截面是否满足要求，型号是否合适。
e.报警线如何敷设，接线方式是否可靠。
f.接线箱位置是否便于检修及安装穿线等。
g.每一报警回路所连接的探测器的数量是否合适。
h.探测器与墙、梁及送风口的距离是否满足要求。
i.手动报警站，警铃等布置是否合理。
j.消防中心的位置是否合理，是否满足规范要求。
k.联动装置是否合理，动作是否可靠，功能是否齐全。
2.9.1.3 报警系统图a.探测器、区域报警等型号、编号与平面图是否统一。
b.导线截面、数量、管径及接线箱等与平面图是否统一。
c.系统图是否能反映建筑的层数、标高及轴线位置等。
d.系统图是否能反映烟感、温感、煤气报警装置。
e.系统图是否能反映排烟阀、防火阀、排烟风机、正压风机、消防水、水流报警阀等设备的联动关系。
f.系统图是否能满足控制操作声光报警，打印记录、图例显示、事故通讯及紧急广播等功能。
2.9.2 电话机房设计2.9.2.1电话系统a.电话交换机的程式、容量选择是否合理、其功能是否满足用户使用要求。
b.交换机的出入中继方式确定的是否合理。
c.电话用户的号码编制是否满足用户使用要求。
d.用户配线架（箱）的容量选择是否合理，其位置与进出电缆配合是否合适。
e.电话站的交流供电方案、容量是否符合要求。
f.电话站的接地装置（包括工作接地及保护接地）是否符合规范要求。
g.电话站直流整流电源设备是否能满足交换机的浮充或充电的要求。
h.蓄电池容量的选择是否合适。
电气专业图纸审查要点
1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
2.审图基本原则：安装设备、管线安装位置设计合理、美观且相互之间及与建筑、结构图纸不相矛盾。
3.强电专业审查要点3.1.总体图纸布局、电站、管位布置合理，管材选用合理。
3.2.用电设计容量和供电方式符合供电局规定要求。
3.3.检查每层的电表或配电箱的设计有否遗漏,漏电保护器是否设置,水泵房设安全电压照明及插座。
3.4.校对设计说明和材料明细表，审查是否有错漏。
3.5.动力与照明线路必须分开，室内电器插座开关布置、走线合理、规范。
3.6.校对高压及低压的配电系统图，校对所有平面图的设计。
3.7.防雷系统的设计是否遗漏。
3.8.水泵、空调设备、风机等的配电量需要满足选用设备的功率。
3.9.商场、物业用房、会所、电梯基坑、地下室集水井的排水泵等均应有独立的防触电漏电保护器。
3.10.校对每住宅需用电气设备的布局（如照明、空调、电视）与门框、橱柜、龙头等位置的标高和间距关系。
3.11.电缆沟的设计是否符合规范要求。
3.12.对建筑专业所须开洞、预埋的都须在图中交代清楚，并要注明标高和尺寸。
3.13.各插座应设置在墙砖或地砖中央，各开关及插座位置须配合精装修要求。
3.14.疏散指示照明与消防批准逃生路线是否相符。
3.15.对设备各供电考虑就地控制，以但是后运行及管理维护。
3.16.特殊用房如煤气表房对照明及开关要求。
4.弱电专业审查要点4.1.是否设固话、网络通讯总机房。
4.2.除特殊要求外，进住宅每户的电话线为二路4芯线或一根5类线，设二个电话终端盒位于主卧及客厅；网络宽带每户进一路线，在最远处安装电脑终端面板。
4.3.校对宽带网络系统图、电话系统图、安防系统图（电视监按系统、家庭防盗报警系统、周界报警系统、巡更系统）、有线电视系统图及背景音乐系统等弱电图。
4.4.可视楼宇对讲访客系统的的进户线管应为满足规范和使用要求，对讲系统与报警系统分开。
电气审图要点指南
02
电气系统图审图要点
主接线图审图要点
总结词
主接线图是电气系统中的核心部分，用于表示电源和负载之间的连接关系。
详细描述
在主接线图中，应重点关注电源的引入方式、变压器和配电柜的配置、负载的 分组和连接方式等。此外，还需检查是否存在不合理的线路交叉、设备位置是 否合理以及是否满足安全规范要求。
核查开关、插座及灯具类型是否 符合设计要求，选择合适的类型 以满足使用需求。
02
开关、插座及灯具 安装位置
检查开关、插座及灯具的安装位 置是否合理，便于使用且符合人 体工学。
03
开关、插座及灯具 接线
确认开关、插座及灯具的接线方 式是否正确，防止误接和漏接， 确保电气安全。
05
审图常见问题及处理方 法
案例二
某商业中心的电气审图。在审图过程 中，发现存在不符合规范的照明设计 和电力配置，导致能效低下和运营风 险。经过优化，成功提高了能效并降 低了运营风险。
成功与失败的电气审图案例对比
要点一
成功案例的特点
要点二
失败案例的教训
合理的电气设计、符合规范要求、考虑成本和能效、良好 的安全性能。
设计不合理、不符合规范要求、忽视成本和能效、存在安 全隐患。
核实其计量和测量方式是否满 足规范要求，检查其选型和配
置是否正确。
远动和通讯装置
检查其通讯方式和通讯协议是 否符合标准，核实其选型和配 置是否正确。
控制回路
核实其控制方式是否满足工艺 要求，检查其选型和配置是否 正确。
同期装置
检查其同期方式是否满足规范 要求，核实其选型和配置是否
正确。
电气专业审图要点
电气专业审图要点电气专业审图要点1.图纸目录是否清晰，是否包图纸目录、线型说明、主要设备材料表、设计说明、竖向系统图、配电箱接线图、弱电系统图、等电位接地平面图、动力平面图、照明平面图、消防平面图、弱电平面图、防雷平面图、户型大样图2.基础组成是否有①线型说明（图例、名称、管线型号）②穿管表（线型是否为项目所需）③主要设备材料表（图例、名称、规格、单位、备注要求）3.电气设计说明①建筑概况②设计依据（引用规范、标准）③设计范围（哪些标注为需二次设计、电源分界点）④供电设计（负荷等级说明、用电负荷说明）⑤照明配电系统（照度及功率密度要求、照明与插座的要求）⑥设备安装（箱体、桥架、设备的安装要求）⑦电缆、导线的选型及敷设（线型、管材、选用与安装要求）⑧防雷、接地（等级、用材、注意要点）⑨其他4.抗震设计说明（有无）5.消防电气设计专篇（火灾自动报警系统、消防联动控制系统(包括自动喷水灭火系统、消火栓系统、防排烟系统、防火门及防火卷帘系统、电梯系统、火灾报警和应急广播系统、消防应急照明和疏散指示系统等的联动控制)、消防专用电话系统、电气火灾监控系统、消防电源监控系统;消防系统电源及系统接地;）6.电气节能设计专篇（有无）7.绿色建筑设计专篇（有无）8.电讯（弱电）设计说明（通信及综合布线系统、有线电视系统、安全防范系统）9.系统图①配电干线系统图（是否电箱清晰）②电箱系统图（线型开关是否明确、是否描述铺设方式)③应急照明与疏散是否有说明及系统图，有无表达线型与用管④其他智能化系统图有哪些表示⑤变配电室内的低压配电回路是否设计，高低压设备、变压器等设备是否已布置。
⑥公司高低压需做电力监控须予以考虑，并约定并网要求，须结合变电所9.平面图①是否设计地下变电室的通风散热。
②强弱电出线位置是否明确、是否具备套管大样图③消防线管上反位置是否明确④是否表达电缆井、管道井大样图。
⑤公共区域与电梯厅的灯具选型与控制方式⑥户型大样图是否齐全⑦户内弱电用管材质是什么⑧户内强弱电箱的尺寸是否标注，位置是否合理⑨弱电箱内是否配有插座须结合信息部⑩进户弱电管的走向是否须调整为弱电箱至对讲，须结合信息部11 户内是否有预留消防电点位。
电气专业施工图审查要点
电气专业施工图审查要点1. 引言本文档旨在对电气专业施工图进行审查时的要点进行详细说明，以帮助审查人员全面、系统地审查电气施工图。
2. 安全要求电气专业施工图的审查首要考虑的是安全要求。
以下是一些常见的安全要求事项：•电气设备的接地和短路保护是否满足国家标准和相关规范要求。
•电气线路的额定负载是否符合实际需求，并且是否有合适的过载保护措施。
•施工图中是否明确标注了有关电气设备的安全间距要求，以保证工作人员的安全。
•配电箱、开关箱等电气设备的选型是否合理，并且是否满足相关安全要求。
3. 线路设计电气专业施工图的线路设计是审查的重点之一。
以下是一些相关要点：•施工图中是否详细标注了电气线路的走向、截面尺寸、材料等信息。
•线路的布线是否合理，是否避免了交叉干扰、干扰他线的情况。
•施工图中是否明确标注了电气线路的线路编号、起止点等关键信息，以便后续维护和管理。
•线路的接线方式是否符合国家标准和行业规范，是否便于排查故障和维修。
4. 设备安装施工图中的设备安装也需要审查。
以下是一些相关要点：•设备的安装位置是否合理，是否符合设备的操作要求和维护要求。
•施工图中是否明确标注了设备的安装尺寸、固定方式、连接方式等关键信息。
•设备的接线方式是否符合国家标准和行业规范，接线是否牢固可靠。
•施工图中是否明确标注了设备周围的安全距离和通风要求。
5. 照明系统电气专业施工图中的照明系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了照明设备的位置、型号、功率等关键信息。
•照明设备的布光效果是否符合设计要求，是否能够满足使用需求。
•施工图中是否明确标注了照明设备的开关位置、控制方式等关键信息。
•照明系统的安装是否符合相关的电气安全要求。
6. 地址系统电气专业施工图中的地址系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了地址设备的位置、型号、通信方式等关键信息。
•地址设备的连接方式是否符合规范要求，是否能够实现信息的正确传输。
电气审图要点
2023年以来旳新版规范简介
第8.3.4条—智能化机房：位置要求；与消控合用 时，消设应有独立工作区域，互不干扰；本身旳安 全—物防、技防措施
第8.3.5条—强弱电竖井旳推荐尺寸；应设应急照 明
第8.3.6条—非消强、弱管线暗敷保护层厚度不不 大于15mm
第8.2.6条—民用建筑中冷冻机房、水泵房、换热 站应设对外通讯和应急照明
2023年以来旳新版规范简介
三、《宿舍建筑设计规范》JGJ 36-2023（2023-
11-11公布，2023-02-01实施）
1、新旧《宿规》对比
新
老
JGJ-36-2023
JGJ-36-87（试行）
共6个部分104条，增长 ：2、术语－9条；5、室 第4章，43条 内环境-10条
其中：水-9，暖-8，电气8条+5 款
2023年以来旳新版规范简介
五、《人民防空地下室设计规范》GB 50038-2005（ 2005-11-30公布，2006-03-01实施） 1、2023年版共有32个强条，其中电气一条—就是有关 防空地下室战时旳电力负荷分级要求：哪些属于一级负 荷，哪些属于二、三级负荷问题。
2023年以来旳新版规范简介
基本要求（
15条）
建筑设备（
29条）
旧（JGJ 37-87试行）
城乡环境保护部 标
分五章
共65条
2023年以来旳新版规范简介
3、两个术语—变形缝，建筑高度 4、涉及电气专业旳新增条款 第8.3.1条—变配室旳屏蔽处理（应）；控制室和 楼层配电室宜等电位联结；变配电重地旳物防技防 （应） 第8.3.3条—油机房布置在高层建筑－1F，至少应 有一侧靠外墙
③联合接地，优先采用自然接地体 以上体现安全、节能、节省，以人为本旳宗旨
