51单片机外部中断实验

合集下载

用51单片机的外部中断来测频率

+ (unsigned long)ov_counter * 0x10000 / 500; //计算脉冲宽度
}
}
void main(void)
{
TCCR1B=0x42; //初始化T/C1，1/8分频，上升沿触发捕捉
TIMSK=0x24; //允许T/C1溢出和捕捉中断
表5-1 T/C0计时精度和时宽（系统时钟4MHz）
分频系数计时频率最高计时精度（TCNT0=255）最宽时宽（TCNT0=0）
1 4MHz 0.25us 64us
8 500KHz 2us 512us
unsigned int dis[6];
uchar con[]={0xfe,0xfd,0xfb,0xf7,0xef}; //共阳型数码管控制端
init();
delay(uvoid main()
{guandz();
uchar counter1;
sbit duan=P2^6; //74HC573的LE端 U5 LED的段选端
sbit wei=P2^7; //74HC573的LE端 U4 LED的位选端
unsigned int counter2,tmp;
uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 共阳型数码管0—9显示
}
else
display();
}
/计数器（Timer/counter）是单片机芯片中最基本的外围接口，它的用途非常广泛，常用于测量时间、速度、频率、脉宽、提供定时脉冲信号等。相对于一般8位单片机而言，AVR不仅配备了更多的定时/计数器接口，而且还是增强型的，功能非常强大。ATmega128一共配置了2个8位和2个16位，共4个定时/计数器，本小节重点对它的一些增强功能的应用做基本的介绍。

用51单片机的外部中断来测频率

用51单片机的外部中断来测频率//晶振:12M//实验方法:首先要把51hei单片机开发板上的ne555的方波输出信号J7的第一脚用杜邦线//引入P3.2口,数码管即可显示ne555震荡电路当前的频率值,旋动PR1电位器可//发现数字有变化.//原理：1秒钟内计数外部脉冲个数，如计数1000次，则表示频率为1000Hz//1秒钟定时采用51单片机定时器0实现，外部脉冲由外部中断0引脚接入#includereg51.h#include51hei.h#define uchar unsigned charuchar counter1;sbit duan=P2 ;//74HC573的LE端U5 LED的段选端sbit wei=P2 ;//74HC573的LE端U4 LED的位选端unsigned int counter2,tmp; uchar table[] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; // 共阳型数码管09显示unsigned int dis[6]; uchar con[]={0xfe,0xfd,0xfb,0xf7,0xef}; //共阳型数码管控制端init();delay(uchar);display(); jishu(); void main(){guandz();init();while(1){ jishu(); } }//定时器0和外部中断0的初始化init(){ EA=1;EX0=1;ET0=1;IT0=1; TMOD=0x01;TH0=0x3c;TL0=0xaf;TR0=1;} //延时程序delay(uchar x){uchar a,b;for(a=x;a0;a--) for(b=20;b0;b--);}//外部中断0中断程序void external0() interrupt 0{ tmp++; } //定时器0中断程序void timer0() interrupt 1{ TH0=0x3c;TL0=0xaf;counter1++; } //显示程序display(){uchar i; dis[0]=counter2/10000; //获取计数值的万位dis[5] =counter2%10000;dis[1]=dis[5]/1000; // 获取计数值的千位dis[5]=dis[5]% 1000;dis[2]=dis[5]/100; // 获取计数值的百位dis[5]=dis[5]%100;dis[3]=dis[5]/10; // 获取计数值的十位dis[4]=dis[5]%10; // 获取计数值的个位for(i=0;i5;i++) //依次显示万、千、百、十、个位，动态显示{ // P0=0xff; P0=con[i]; wei=1; wei=0; P0=table[dis[i]]; duan=1; duan=0; delay(1); P0=0; duan=1; duan=0; } }。

单片机外部中断实验报告

单片机外部中断实验报告实验三外部中断实验报告班级：学号：姓名：教师：一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o(2)CPU 开中断(EA二1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。

前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式ITl=0o当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

汇编外部中断及NE555计数实验实验报告

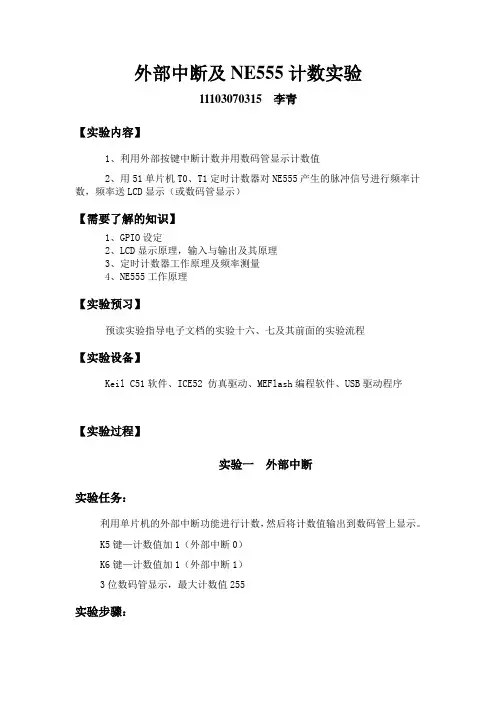

外部中断及NE555计数实验11103070315 李青【实验内容】1、利用外部按键中断计数并用数码管显示计数值2、用51单片机T0、T1定时计数器对NE555产生的脉冲信号进行频率计数，频率送LCD显示（或数码管显示）【需要了解的知识】1、GPIO设定2、LCD显示原理，输入与输出及其原理3、定时计数器工作原理及频率测量4、NE555工作原理【实验预习】预读实验指导电子文档的实验十六、七及其前面的实验流程【实验设备】Keil C51软件、ICE52 仿真驱动、MEFlash编程软件、USB驱动程序【实验过程】实验一外部中断实验任务：利用单片机的外部中断功能进行计数，然后将计数值输出到数码管上显示。

K5键—计数值加1（外部中断0）K6键—计数值加1（外部中断1）3位数码管显示，最大计数值255实验步骤：1）首先在硬盘上建立一个文件夹；2）启动Keil C51软件；3）执行Keil C51软件的菜单“Project|New Project……”,弹出一个名为“Create New Project”的对话框。

输入工程文件名，选择保存路径uv2后缀，点击“保存”按钮；4）紧接着弹出“Options for Target‘Target 1’”，为刚才的项目选择ATMEL 的AT89S52的CPU。

选择之后，点击“确定”按钮；5）接下来弹出一个对话框提示你是否要把标准8051的启动代码添加项目中去，此时，点击“否”按钮；6）执行菜单“File|New……”，出现一个名为“Text1”的文档。

接着执行菜单“File|Save”弹出一个名为“Save As”的对话框，将文件名改为“.asm”后缀，然后保存；7）添加源程序文件到工程中，一个空的源程序文件建成。

单击Keil C51软件左边项目工作窗口“Target1”上的“+”，将其展开。

然后右击“Source Group1”文件夹弹出下拉菜单，单击其中的“Add Files to Group‘Source Group1’”项；8）在弹出的对话框中先选择文件类型为“Asm Source file （*.s*;*.src;*.a*）”,这时对话框内创建的空的源程序文件已经出现在项目工作窗口的“Source Group1”文件夹中；输入源程序代码；9）点击工具栏“Options for target”按钮，弹出一个对话框，定义“Xtal”为11.0592.下面依序是存储模式、程序空间大小等设置，均用默认值即可。

51单片机外部中断

单片机技术与应用实验报告实验名称：外部中断（交通灯与急救车）姓名：学号：班级：指导老师：完成时间：2012年5月5日一.实验要求以74LS273作为输出口，控制4个双色LED灯（可发红，绿，黄光），模拟交通灯管理,并允许急救车优先通过的要求。

有急救车到达时，两向交通信号为全红，以便让急救车通过。

假定急救车通过路口时间为10秒，急救车通过后，交通灯恢复中断前状态。

本实验以按键为中断申请，表示有急救车通过。

二.实验目的1.学习外部中断技术的基本使用方法。

2.学习中断处理程序的编程方法。

三.实验框图四.实验程序Green_NB0 BIT P1.0Green_DX0 BIT P1.1Green_DX1 BIT P1.2Green_NB1 BIT P1.3Red_NB0 BIT P1.4Red_DX0 BIT P1.5Red_DX1 BIT P1.6Red_NB1 BIT P1.7Scd EQU 30H ;秒ORG 0000HJMP STARTORG 0003HJMP INIT0ORG 000BHJMP TIME0START:MOV Scd, #00HMOV 31H, #00HMOV DPTR, #0F200H ;MOV P1, #69H ;初始亮灯情况：东西绿灯，南北红灯MOV A,P1MOVX @DPTR,ACLR 00HCLR F0MOV TMOD, #01H ;设定定时器1MOV IE, #83H ;设定中断使能定时器中断0、外部中断0和1MOV SP, #60HMOV TH0, #30HMOV TL0, #0B0HSETB TR0LOOP:JNB F0,N0 ;F0用户标志位，此处用作东西绿灯闪烁标识，1为绿灯闪烁CPL Green_DX0 ;绿灯闪三秒CPL Green_DX1MOV A,P1MOVX @DPTR,ACALL DELAY500MSJMP N1N0:JNB 00H,N1 ;00H，值为1时，南北绿灯闪烁CPL Green_NB0 ;绿灯闪三秒CPL Green_NB1MOV A,P1MOVX @DPTR,ACALL DELAY500MSN1:JMP LOOPDELLAY10S:MOV R4,#0BFHD1:MOV R6,#0BDHD0:MOV R5,#89HDJNZ R5,$DJNZ R6,D0DJNZ R4,D1NOPRETDELAY500MS:MOV 57H,#17HDL1:MOV 56H,#98HDL0:MOV 55H,#46HDJNZ 55H,$DJNZ 56H,DL0DJNZ 57H,DL1RETTIME0:MOV TH0,#3CHMOV TL0,#0B0HINC 31HMOV A,31HN: CJNE A,#20,EXIT ;判断是否到一秒MOV 31H,#0INC ScdMOV A,ScdCJNE A,#7,NEXT1 ;判断是否到东西绿灯闪烁时间SETB F0JMP EXITNEXT1: MOV A,ScdCJNE A,#10,NEXT2 ;闪烁3秒后，停止东西绿灯闪烁，开东西黄灯CLR F0MOV P1,#09H ;开东西黄灯MOV A,P1MOVX @DPTR,AJMP EXITNEXT2:MOV A,ScdCJNE A,#13,NEXT3MOV P1,#96H ;半个周期结束，变为：东西红，南北绿MOV A,P1MOVX @DPTR,ANEXT3:MOV A,ScdCJNE A,#20,NEXT4 ;判断是否到南北绿灯闪烁时间SETB 00HJMP EXITNEXT4: M OV A,ScdCJNE A,#23,NEXT5 ;闪烁3秒后，停止南北绿灯闪烁，开南北黄灯CLR 00HMOV P1,#06H ;开南北黄灯MOV A,P1MOVX @DPTR,AJMP EXITNEXT5: MOV A,ScdCJNE A,#26,EXITMOV P1,#69H ;一个周期结束，变为：东西绿，南北红MOV A,P1MOVX @DPTR,AMOV Scd,#0EXIT: RETIINIT0:PUSH PSWPUSH ACCCLR EAMOV R2,P1 ;保存数据MOV P1,#0FH ;ALL REDMOV A,P1MOVX @DPTR,ACALL DELLAY10SMOV P1,R2 ;恢复SETB EAPOP ACCPOP PSWRETIEND五.实验总结通过这次实验，理解了外部中断入口地址的选择及外部中断中断实现的方法。

实验四-MCS-51单片机外部中断实验

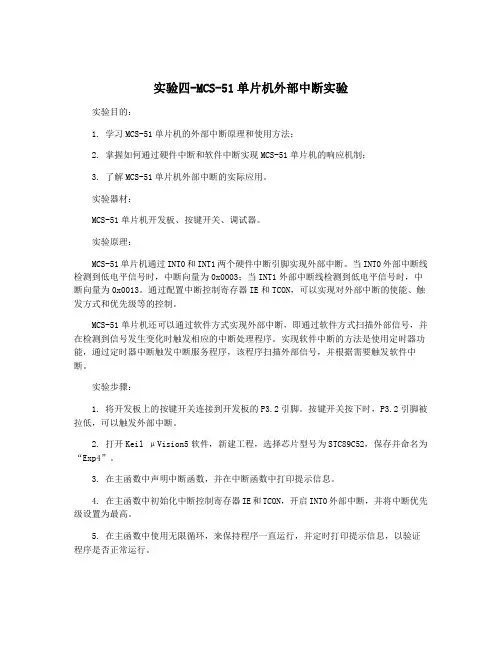

实验四-MCS-51单片机外部中断实验实验目的：1. 学习MCS-51单片机的外部中断原理和使用方法；2. 掌握如何通过硬件中断和软件中断实现MCS-51单片机的响应机制；3. 了解MCS-51单片机外部中断的实际应用。

实验器材：MCS-51单片机开发板、按键开关、调试器。

实验原理：MCS-51单片机通过INT0和INT1两个硬件中断引脚实现外部中断。

当INT0外部中断线检测到低电平信号时，中断向量为0x0003；当INT1外部中断线检测到低电平信号时，中断向量为0x0013。

通过配置中断控制寄存器IE和TCON，可以实现对外部中断的使能、触发方式和优先级等的控制。

MCS-51单片机还可以通过软件方式实现外部中断，即通过软件方式扫描外部信号，并在检测到信号发生变化时触发相应的中断处理程序。

实现软件中断的方法是使用定时器功能，通过定时器中断触发中断服务程序，该程序扫描外部信号，并根据需要触发软件中断。

实验步骤：1. 将开发板上的按键开关连接到开发板的P3.2引脚。

按键开关按下时，P3.2引脚被拉低，可以触发外部中断。

2. 打开Keil μVision5软件，新建工程，选择芯片型号为STC89C52，保存并命名为“Exp4”。

3. 在主函数中声明中断函数，并在中断函数中打印提示信息。

4. 在主函数中初始化中断控制寄存器IE和TCON，开启INT0外部中断，并将中断优先级设置为最高。

5. 在主函数中使用无限循环，来保持程序一直运行，并定时打印提示信息，以验证程序是否正常运行。

6. 烧录程序到开发板上，先在开发板上不按下按键，观察是否正常打印提示信息。

然后按下按键，观察是否触发外部中断，进入中断函数并打印提示信息。

实验代码：#include<STC89C52.h>#include<stdio.h>// 定义外部中断0的中断服务函数void Interrupt0() interrupt 0{printf("External interrupt 0 has occured!\n");}// 打印提示信息printf("Program is running...\n");while(1){// 定时打印提示信息printf("Hello!\n");delay_ms(1000);}}注意事项：1. 写中断程序时，一定要注意将中断函数的声明放在程序开头，否则可能会出现中断无法触发的情况；2. 在使用中断相关功能的时候，务必仔细阅读数据手册中的相关章节，以确保正确使用并且避免出现不必要的错误；3. 在进行外部中断实验的时候，可以使用按键开关、光敏电阻等外部器件来模拟外部信号的变化，以测试程序的正确性。

中断及定时器实验报告

一、实验目的1. 理解中断和定时器的基本概念及工作原理。

2. 掌握51单片机中断系统和定时器的配置方法。

3. 学会使用中断和定时器实现特定功能，如延时、计数等。

4. 培养动手实践能力和问题解决能力。

二、实验原理中断是计算机系统中的一种机制，允许CPU在执行程序过程中，暂停当前程序，转去执行另一个具有更高优先级的程序。

51单片机具有5个中断源，包括两个外部中断（INT0、INT1）、两个定时器中断（定时器0、定时器1）和一个串行口中断。

定时器是51单片机内部的一种计数器，可以用于产生定时中断或实现定时功能。

51单片机有两个定时器，即定时器0和定时器1。

定时器可以工作在模式0、模式1、模式2和模式3。

三、实验内容及步骤1. 实验内容一：外部中断实验（1）实验目的：掌握外部中断的使用方法，实现按键控制LED灯的亮灭。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置外部中断，实现按键控制LED灯的亮灭。

2. 实验内容二：定时器中断实验（1）实验目的：掌握定时器中断的使用方法，实现LED灯闪烁。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置定时器中断，实现LED灯闪烁。

3. 实验内容三：定时器与外部中断结合实验（1）实验目的：掌握定时器与外部中断结合使用的方法，实现按键控制LED灯闪烁频率。

（2）实验步骤：- 使用Keil for 8051编译器创建项目。

- 根据电路原理图连接电路。

- 编写程序，配置定时器中断和外部中断，实现按键控制LED灯闪烁频率。

四、实验结果与分析1. 外部中断实验：成功实现了按键控制LED灯的亮灭。

当按下按键时，LED灯亮；松开按键时，LED灯灭。

2. 定时器中断实验：成功实现了LED灯闪烁。

LED灯每隔一定时间闪烁一次，闪烁频率可调。

3. 定时器与外部中断结合实验：成功实现了按键控制LED灯闪烁频率。

实验04：外部中断INT0、INT1控制流水灯左移、右移

实验四：外部中断系统实验一、实验目的1.结合理论教学，进一步熟悉外部中断INT0和INT1的基本概念和原理；2.理解掌握定时器控制寄存器TCON、中断允许控制寄存器IE、中断优先级别控制寄存器IP的功能和设置方法；3.了解并熟悉MCS-51单片机外部中断INT0和INT1的电路设计特点和应用特点；4.能够针对MCS-51单片机，进行外部中断INT0和INT1的初始化设置，能够完成简单中断服务程序的功能应用设计。

5.进一步熟悉、掌握MCS-51单片机指令系统和应用软件的编程方法和技巧。

二、实验设备、材料1.微型计算机（PⅣ以上）；2.编程、汇编与模拟平台软件Keil uVision4；3.电子技术专业仿真软件protues运行平台；4.单片机实训开发电路板。

三、实验内容和实验步骤1.系统仿真电路参考原理图12.系统参考源程序1（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV P2,#0FEHMOV A,#0FEHSJMP $IN0:CLR EARL A //左移MOV P2,ASETB EARETIIN1:CLR EARR A //右移MOV P2,ASETB EARETIEND3.系统参考源程序1（用8位发光二极管代表8位二进制数，用INT0控制加1递增，用INT1控制减1递减）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV R0,#00HMOV A,#00HMOV P2,ASJMP $ IN0:INC R0MOV A,R0CPL AMOV P2,ARETIIN1:INC R0MOV A,R0CPL AMOV P2,ARETIEND4.系统参考源程序2（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址CLR F0RETIORG 0013H ;INT1中断入口地址SETB F0RETIORG 0030HMAIN:MOV P2,#0FFHMOV TCON,#05HMOV IE,#85HMOV A,#7FHRRR:JNB F0,LLLRR A //右移MOV P2,AACALL DELAYSJMP RRRLLL:JB F0,RRRRL A //左移MOV P2,AACALL DELAYSJMP LLLDELAY:MOV R7,#8FH ;延时程序DELAY1:MOV R6,#0FFHDELAY2:MOV R5,#02HDELAY3:DJNZ R5,DELAY3DJNZ R6,DELAY2DJNZ R7,DELAY1RETEND。

实验二、外部中断

实验二外部中断实验一、实验目的1．掌握外部中断技术的基本使用方法2．掌握中断处理程序的编写方法二、实验原理1．外部中断的初始化设置的三项内容：中断总允许即EA=1，外部中断允许即EXi=1（i=0或1），中断方式设置。

中断方式设置一般有两种方式：电平方式和脉冲方式.2．中断服务的关键：(1)保护进入中断时的状态。

堆栈有保护断点和保护现场的功能使用PUSH，在转中断服务程序之前把单片机中有关寄存单元的内容保护起来。

注：中断程序自动保护PC，对其做入栈操作(2)用POP指令恢复中断时的现场。

(先进后出)3．中断控制原理：中断控制是提供给用户使用的中断控制手段。

实际上就是控制一些寄存器，51系列用于此目的的控制寄存器有四个：TCON 、IE 、SCON 及IP。

TCON格式SCON格式三、实验内容参考实验程序（主程序为P1口输出跑马灯程序），编写中断子程序使得发生外部中断0，且为下降沿触发时，LED灯全亮。

中断结束后LED继续接上次状态进行跑马灯闪烁。

注：注意保护现场。

且编译器不支持工作组寄存器名（R0-R7）入栈，需要对栈地址操作。

例：PUSH 06H ；把R6入栈等同 PHSHU R6四、实验步骤1．使用单片机最小应用系统1模块，P1接发光二极管，INTO接单次脉冲输出端。

2．用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。

3．打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加**.ASM源程序，进行编译，直到编译无误。

4．打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序。

五、参考程序ORG 0000HLJMP STARTORG 0030HSTART: MOV A, #0FEHOUTPUT: MOV P1,ARL AACALL DELAYLJMP OUTPUTDELAY: MOV R6,#0MOV R7,#0MOV R5#5DELAYLOOP: ；延时程序DJNZ R6,DELAYLOOPDJNZ R7,DELAYLOOPDJNZ R5,DELAYLOOP RETEND。

实现中断功能_实验报告(3篇)

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

微机原理_中断实验报告(3篇)

第1篇一、实验目的1. 理解中断系统的基本概念和工作原理。

2. 掌握中断源、中断向量、中断服务程序等基本概念。

3. 学习使用Keil软件进行中断程序的编写和调试。

4. 熟悉中断在微机系统中的应用。

二、实验原理中断系统是微机系统中重要的组成部分，它允许CPU在执行程序的过程中，响应外部事件或内部事件，从而实现多任务处理。

中断系统主要包括以下几个部分：1. 中断源：产生中断请求的设备或事件，如外部设备、定时器、软件中断等。

2. 中断向量：中断服务程序的入口地址，用于CPU在响应中断时找到相应的服务程序。

3. 中断服务程序：处理中断请求的程序，完成中断处理任务。

4. 中断优先级：不同中断源的优先级不同，用于确定中断响应的顺序。

三、实验设备与软件1. 实验设备：单片机实验板、计算机、Keil软件、Proteus仿真软件。

2. 实验软件：Keil uVision4、Proteus 8.0。

四、实验内容1. 外部中断实验（1）使用外部中断0（INT0）实现按键控制LED灯的亮灭。

（2）使用外部中断1（INT1）实现按键控制LED灯的闪烁。

2. 定时器中断实验（1）使用定时器0产生1秒的定时中断，实现LED灯的闪烁。

（2）使用定时器1产生1秒的定时中断，实现按键输入的计数。

3. 软件中断实验（1）使用软件中断实现按键输入的字符显示。

（2）使用软件中断实现按键输入的字符加密显示。

五、实验步骤1. 在Keil软件中创建一个新项目，选择合适的单片机型号。

2. 根据实验要求，编写中断服务程序，设置中断向量。

3. 在Proteus软件中搭建实验电路，包括单片机、按键、LED灯等。

4. 将Keil软件编译后的程序下载到单片机中。

5. 在Proteus软件中运行仿真，观察实验结果。

六、实验结果与分析1. 外部中断实验（1）按键按下时，LED灯亮；按键松开时，LED灯灭。

（2）按键按下时，LED灯闪烁；按键松开时，LED灯停止闪烁。

单片机实验二_外部中断

一、实验二: 中断实验二、实验目的:三、通过对P3.2、P3.3引脚的电平控制, 实现外部中断处理, 从而控制输出口P1的输出效果变化。

四、实验原理图实验参考电路图如下:五、参考实验程序/用外中断0的中断方式进行数据采集和处理#include<reg51.h> //包含51单片机寄存器定义的头文件sbit S=P3^2; //将S位定义为P3.2,/*******************************************函数功能: 主函数******************************************/void main(void){EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断P1=0xff;while(1); //无限循环, 防止程序跑飞}/************************************************************** 函数功能: 外中断T0的中断服务程序**************************************************************/ void int0(void) interrupt 0 using 0 //外中断0的中断编号为0 {P1=~P1; //每产生一次中断请求, P1取反一次。

}实验思考题:（1) 根据指导书中提供的原理图, 自行设计一个外部中断实验, 要求：（2) 两个外部中断全部用上；（3) 实验能体现不同中断优先级的中断源的相应情况；（4) 不同中断处理程序能输出不同的响应效果//用外中断0的中断方式进行数据采集和处理00000000#include<reg51.h> //包含51单片机寄存器定义的头文件sbit S=P3^2; //将S位定义为P3.2,/*******************************************函数功能: 主函数******************************************/void main(void){EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断P1=0xf0;PX0=1;// PX1=1;while(1); //无限循环, 防止程序跑飞}/************************************************************** 函数功能: 外中断T0的中断服务程序**************************************************************/ void int0(void) interrupt 0 using 0 //外中断0的中断编号为0 {//P1=~P1;P1=0x01;}void int1(void) interrupt 1 using 1{//P1=~P1;P1=0XFe; }。

51单片机串口中断的两种写法

单片机串口通信在嵌入式系统中具有非常重要的作用，而其中串口中断的编写方式更是至关重要。

今天我们来讨论一下51单片机串口中断的两种写法。

1. 外部中断写法在51单片机中，串口通信一般使用串口中断来实现。

外部中断写法是一种常见的串口中断编写方式。

其具体步骤如下：1)需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。

2)在主程序中使能串口中断，并设置中断优先级。

3)在中断服务函数中进行接收数据的处理，可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。

2. 定时器中断写法除了外部中断写法，定时器中断也是一种常见的串口中断编写方式。

其具体步骤如下：1)同样需要设置串口工作参数，包括波特率、数据位、停止位和校验位等。

2)在主程序中初始化定时器，并使能定时器中断。

3)在定时器中断服务函数中进行接收数据的处理，同样可以通过接收缓冲区、中断标志位等来判断接收数据的情况，并进行相应的处理。

总结无论是外部中断写法还是定时器中断写法，都是实现51单片机串口通信的常见方式。

在选择具体的编写方式时，需要根据具体的应用场景和需求来进行选择。

在实际应用中，可以根据具体情况来灵活选择合适的串口中断编写方式，以便更好地满足系统的需求。

在实际编写中断服务函数时，需要注意以下几点：1)处理数据时需要考虑数据的完整性和准确性，可以通过校验位等手段来验证数据的正确性。

2)在中断服务函数中应尽量减少对全局变量的访问，以避免出现数据冲突和竞争的情况。

3)合理设置中断优先级，避免产生中断嵌套和冲突。

通过合理的中断编写方式和注意事项，可以更好地实现串口通信功能，提高系统的稳定性和可靠性，为嵌入式系统的应用提供良好的技术支持。

对于外部中断写法和定时器中断写法，两者各有优缺点。

外部中断写法在串口数据到达时能够即刻响应中断、处理数据。

但是，如果数据传输速率较快或需要高精度的数据处理，外部中断写法可能无法满足要求。

在这种情况下，定时器中断写法显得更加合适。

51单片机外部中断INT0实例（汇编程序）

51单⽚机外部中断INT0实例（汇编程序）;普中51开发板;单⽚机的P3.2（INT0）引脚与按键K3脚连接;⽤汇编语⾔实现：按⼀次K1外部中断INT0响应⼀次，LED显⽰值加1（⼗进制），;前提是共阴数码LED第⼀位，需要设定，由P0⼝控制。

ORG 0000HLJMP STARTORG 0003HLJMP INTT0ORG 0600HSTART: SETB EASETB EX0 ; 打开外部中断0SETB IT0 ; 跳变沿出发⽅式（下降沿）这个⽅法⽐较稳定;CLR IT0 ; 令中断0为电平触发，这个⽅式需要有延时程序，;否则，单⽚机处理速度快，按⼀下按键，;已经处理了很多个低电平中断了。

CLR P2.2 ;段位选择第⼀位CLR P2.3CLR P2.4CLR1: MOV R0,#00HDISPLAY: MOV DPTR,#TAB ;给字形表的初地址MOV A,R0 ;将要显⽰的数给A;/////////////////////////MOV B, A ;save a valueCLR CSUBB A, #10H ;如果已计数到15，说明⼀次循环结束MOV A, B ;load a valueJNC CLR1 ;C=1，重新开始，R0=00H，若等于0,回displayMOVC A,@A+DPTR ;在字形表中取数放到AMOV P0,A ;假设是P0⼝输出要显⽰的数据把A放到P0中SJMP DISPLAY ;循环显⽰等待中断INTT0: INC R0 ;中断中有按键着加1RETITAB: DB 3FH,06H,5BH,4FH,66H ;字形表0-15DB 6DH,7DH,07H,7FH,6FHDB 77H,7CH,39H,5EH,79H,71HEND。

单片机原理中断实验-单片机原理-实验报告

宁德师范学院计算机系实验报告（2014—2015学年第2学期）课程名称单片机原理实验名称中断实验专业计算机科学与技术（非师）年级12级学号B********** 姓名王秋指导教师杨烈君实验日期2015.5.21实验步骤、实验结果及分析：1、使用Proteus ISIS 7 Professional应用程序，建立一个.DSN文件2、在“库”下拉菜单中，选中“拾取元件”（快捷键P），分别选择以下元件：AT89C51、LED-YELLOW、BUTTON、7SEG-MPX8-CA-BLUE、RESPACK-8。

3、构建仿真电路4、创建一个Keil应用程序：新建工程项目文件；为工程选择目标器件（AT89C52）；为工程项目创建源程序文件并输入程序代码；保存创建的源程序项目文件；把源程序文件添加到项目中。

5、把程序经过编译后生成的HEX文件添加到仿真电路中的处理器中（编辑元件→文件路径）程序代码：1.实现单按键控制Led灯闪烁#include"reg51.h"#define uchar unsigned charsbit Led1=P1^0; uchar Mode=0;void delay(int x) //定义时间间隔{while(x--);}void button_Cotrol() //根据按键模式执行相应的代码{if(Mode==0)Led1=0;if(Mode==1){Led1=~Led1;delay(1000);}}void int0() interrupt 0 //外中断0的中断编号为0{Mode=(Mode+1)%2; //更改按键模式}void main(){Led1=0; //置初值EA=1; //开放总中断EX0=1; //允许使用外中断0IT0=1; //选择负跳变来触发外中断while(1)button_Cotrol();}图1 单按键控制Led灯闪烁while(1)button_Cotrol();}图2 单按键多功能识别，控制4路Led灯闪烁3.实现0-99的计数器效果，按一下数值加1#include"reg51.h"#define uchar unsigned char#define disp_null 10sbit key=P3^2;uchar code tab[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //共阳数码管显示0~9的段码表uchar DispBuf[8];uchar sec=0;void delay(int x) //定义时间间隔{while(x--);}void PutTime(){DispBuf[7]=sec%10;while(1){P1=0x00;display();}}图3 0-99的计数器效果，按一下数值加1注：1、报告内的项目或设置，可根据实际情况加以补充和调整2、教师批改学生实验报告应在学生提交实验报告10日内。

中断以及da、ad实验讲解

SBUF=0x5e; //发送的是什么？？？ while(!TI); TI=0; SBUF=0x77; while(!TI); TI=0; delayms(1500);
}
实验八、串口发送显示原理
74LS164为8位串入并出移位寄存器，其引脚如图所示； 1、2为串行输入端，Q0～Q7 为并行输出端，CLK为移位时钟脉冲，上升沿移入一位；MR为清零端，低电平时并行输出为零。
DA转换时序
直通方式
注意ile，cs，wr1，wr2和xfer信号满足高低低低低的要求即可实验九选作：利用da生成一个类似鱼的图形
DA转换时序
void main() { uchar val,y; P2=0; while(1) { if(val%2==0) //这里如何要分 { y=80*sin(1.48*val/100)+140; //为什么要选这些参数？？ P2=y; if(val<127)val+=5; //为何这里要有两个增量 if(val>127) val+=3; if(val>=255) val=0; delayms(3); }
DA转换时序（续）
else { y=80*sin(1.48*val/100+3.14)+140; P2=y; if(val<127)val+=5; if(val>127) val+=3; if(val>=255) val=0; delayms(5); } } }
建议与要求
大家课后一定要多发时间用点心思来做课题没有办不成的事情，只要我们用心去做
void main(){ EA=1; //全局中断允许打开 EX0=1; //打开外部中断0 EX1=1; //打开外部中断1 PX1=1; //设外部中断1为高优先中断 PX0=0; //设外部中断0为低优先中断 IT0=0; //设外部中断0为电平触发 IT1=0;// 设外部中断1为电平触发 ……｝ void I0()interrupt 0//外部中断0中断程序 { if（P3^2==0）//键盘去抖 {delay(10); if（P3^2==0） {// 具体的功能} } ｝

实验外部中断实验报告

实验三定时中断实验一、实验目得１、掌握5１单片机外部中断得应用。

2、掌握中断函数得写法。

３、掌握定时器得定时方法。

4、掌握ＬED数码管得显示。

二、实验内容1、用外部中断0测量负跳变信号得累计数,同时在LＥD数码管上显示出来。

2、用外部中断改变流水灯得方式。

3、用定时器T1得方式２控制两个LED以不同周期闪烁。

使用定时器T1得方式２来控制P０、0、Ｐ0、1引脚得两个LＥD分别以１s与２s得周期闪烁。

三、实验仿真硬件图在Prｏtｅus软件中建立如下图所示仿真模型并保存。

}同级自然优先级：外部中断0→定时器Ｔ0中断→外部中断１→定时器T1中断→串行口中断。

中断优先级别得设定:实验二要求:初始状态为P０、0~Ｐ0、７得８个LEＤ显示灯依次循环点亮;外部中断0服务程序为8个ＬEＤ灯,左4个,右4个闪烁８次,外部中断1服务程序8个ＬED灯，间隔闪烁８次。

⑴设定外部中断0为高优先级,先执行外部１中断,过程中用外部0中断来将其中断,反之不行。

注意保护现场。

⑵设定外部中断1为高优先级,先执行外部０中断,过程中用外部1中断来将其中断,反之不行。

注意保护现场。

实验三(调试下列程序,在错误行后面注明错误及改正方法):#inｃｌude <reg５1、h>#defiｎe ucｈarｕｎｓigned cｈａr；sbit D0=P1＾０；sbiｔD1=Ｐ1^1;uｃｈar a，b;void mａin（)｛EA＝１;ＥT1=1;ＴMＯD=0x20;ﻩTL1＝6；ﻩTＲ０=１;a=０;ﻩb＝0;ﻩwｈｉle(１）；｝vｏid t1（)interｒupｔ 1{ﻩａ++;ﻩb＋+;ｉf(ａ=1000）{D0=～D０ﻩa=0;}ｉf(b=4０00)ﻩ｛ﻩD1=～D1;ﻩﻩb=0;}写出源程序,并注释实验报告格式实验三定时中断实验学院: 专业:年级: 实验时间: 姓名: 学号: 指导教师:一、实验目得1、掌握51单片机外部中断得应用。

51单片机外部中断实验
