第14章 联轴器
第14章轴—答题
![第14章轴—答题](https://img.taocdn.com/s3/m/de670c6958fafab069dc0285.png)
课程名:机械设计基础(第十四章)题型问答、分析题考核点:轴的基本理论知识1.为什么转轴常设计成阶梯形结构?(5分)参考答案:为了使轴上零件定位准确、固定可靠和装拆方便,一般转轴设计成中间大,两头小的阶梯形轴。
2.轴的结构设计主要应考虑哪些因素?参考答案:在进行轴的结构设计时,应使轴上零件定位准确、固定可靠;轴应具有良好的工艺性,应使轴受力合理,尽量减少应力集中,有利于提高轴的强度和刚度,并有利于节约材料和减轻重量。
3.提高轴的疲劳强度的措施有哪些?参考答案:提高轴疲劳强度的措施有。
改善零件的结构,降低轴上的应力集中影响,选用疲劳强度高的材料和提高材料疲劳强度的热处理方法和强化工艺;提高轴的表面质量。
4.轴头与轴颈的直径为什么通常要圆整为标准值?参考答案:与滚动轴承相配合的轴颈直径和与联轴器等标准件相配合的轴头直径,必须取相应的标准直径,才能安装与配合。
各轴段尽量取标准直径,以利于采用标准刃具和量具,便于加工和测量。
5.设计时如何选择轴的材料?参考答案:轴的材料应满足强度、刚度、耐磨性等方面要求,符合经济、合理、适用的原则,具体选择时还要考虑工作条件(如载荷,速度)、工艺性和可靠性等要求。
轴的常用材料是碳钢和合金钢,最常用的是45钢。
受力较小或不重要的轴可用Q235等,对于受力较大并要求限制轴的尺寸和重量。
或需要提高轴颈的耐磨性以及处于高温或低温、腐蚀等条件下工作的轴,可采用合金钢。
为了提高轴的强度和耐磨性,可对轴进行各种热处理或化学处理,以及表面强化处理等。
外形复杂的轴,如曲轴、凸轮轴等,常采用高强度铸铁或球墨铸铁。
*6图示为起重机卷筒的两种传动方案,试分析各方案中卷筒轴Ⅱ的受力情况,并比较两种方案的优劣。
(8分)解:左图中,卷筒轴为转轴,即受弯矩,又受转矩T,右图中的方案为心轴,仅受弯矩,不受转矩。
因此右图中的方案优于左图中的方案*7试从改善受力的角度比较图示两种传动方案的优劣。
(8分)解:由图可知,在输入相同转矩的情况下,左图中的轴比右图中的轴所受转矩小。
机械设计课件第14章联轴器离合器
![机械设计课件第14章联轴器离合器](https://img.taocdn.com/s3/m/52e9a995c0c708a1284ac850ad02de80d4d80683.png)
欢迎来到机械设计第14章的课程,今天我们将探讨联轴器和离合器的作用, 分类和选用原则。
联轴器的作用
1 连接
联轴器是机械传动中的连接部件,可以连接两根轴并将动力传递。
2 传递扭矩
联轴器可以传递扭矩,从而使输出轴的转矩等于输入轴的转矩。
3 调节轴对中误差
联轴器可以调节轴对中误差,使两根轴之间的偏差得到补偿。
弹性联轴器
弹性联轴器通过弹性组件连接轴,具有减震和缓冲作用。
液压联轴器
液压联轴器通过油液压缸来实现能量的传递,具有传动能力大,减震性能好的优点。
磁粉联轴器
磁粉联轴器通过在磁力作用下的磁性粉体来实现传递转矩的作用。
联轴器的选用原则
工作条件
根据工作条件和环境来选择联轴器的型号和 材料。
安装要求
根据安装环境和空间限制来选择联轴器的结 构。
传动性能
根据机械传动的要求来选择联轴器的传动性 能。
使用寿命
根据设计寿命和维护保养要求来选择联轴器。
离合器的分类
1
干式离合器
干式离合器不需要使用液压油,它内部通过摩擦材料实现动力传递。
2
湿式离合器
湿式离合器内部带有摩擦片和油液,利用油液喷射来实现动力传递。
3
电磁离合器
电磁离合器通过电磁线圈控制离合片的接触和分离。
离合器的作用
分离机械传动
离合器用于在机械传动中分离 和连接动力源和负载,实现装 置的启动和停止。
离合钳
离合器还可用于控制ቤተ መጻሕፍቲ ባይዱ械设备 的转速和转矩,例如钻头离合 器用于钻床机床。
过渡控制
离合器还可以用于在机械传动 中控制过渡,例如汽车离合器 用于控制行车速度。
第十四章联轴器的设计与选择
![第十四章联轴器的设计与选择](https://img.taocdn.com/s3/m/1455a1be710abb68a98271fe910ef12d2af9a9cb.png)
第十四章联轴器的设计与选择联轴器是机械传动中的重要零部件,主要用于连接两个非同心轴或轴与轴承的传动装置。
它的作用是实现两个轴的传动动力,同时能够承受轴间的相对位移和转动误差。
正确选择和设计联轴器对于传动系统的正常运行至关重要。
首先,联轴器的选择应根据传动系统的工作环境和要求进行。
例如,工作环境中是否存在潮湿、腐蚀、高温等因素,以及传动系统的工作负载、转速范围等。
针对不同的工作条件,可选用不同材质的联轴器,如钢制、铸铁、铝合金等。
其次,联轴器的设计应符合传动系统的需求。
设计时需考虑传动功率、转速、转矩和轴向位移等参数。
一般来说,联轴器的最大转速应小于其允许的极限转速,且在设计过程中应计算并满足联轴器的转矩传递能力。
另外,联轴器的设计还需考虑其重量、尺寸和安装方式等因素。
在选择和设计联轴器时,还需考虑联轴器的可靠性和可维护性。
可靠性指的是联轴器在长时间运行中能稳定可靠地传递动力,不产生故障和损坏。
可维护性指的是联轴器在出现故障或需要维护时能够方便拆卸和更换。
最后,对于一些特殊的工况和要求,可以选择特殊结构和功能的联轴器。
例如,对于需要传递大转矩的传动系统,可选择齿轮联轴器或爪形联轴器;对于需求轴向位移的传动系统,可选择弹性联轴器或球销联轴器。
综上所述,联轴器的选择和设计应根据传动系统的工作环境和需求来进行,包括考虑工作环境、工作负载、转速范围等因素。
同时,还需考虑联轴器的可靠性和可维护性。
针对特殊工况和要求,可选择特殊功能的联轴器。
通过合理的选择和设计,可以确保传动系统的正常运行和长寿命。
机械设计期末知识点总结
![机械设计期末知识点总结](https://img.taocdn.com/s3/m/792f2c4178563c1ec5da50e2524de518964bd3b1.png)
第一章绪论1.通用零件、专用零件有哪些?P4通用零件:传动零件——带、链、齿轮、蜗轮蜗杆等;连接零件——平键、花键、销、螺母、螺栓、螺钉等;轴系零件——滚动轴承、联轴器、离合器等。
专用零件:汽轮机的叶片、内燃机的活塞、纺织机械中的纺锭、织梭等。
第二章机械设计总论1.机器的组成。
P5机器的组成:原动机部分、传动机部分、执行部分、测控系统、辅助系统。
2.机械零件的主要失效形式有哪些?P13①整体断裂;②过大的残余变形;③零件的表面破坏;④破坏正常工作条件引起的失效。
3.机械零件的设计准则有哪些?P16①强度准则;②刚度准则;③寿命准则;④振动稳定性准则;⑤可靠性准则。
第三章机械零件的强度1.交变应力参数有哪些?应力比r的定义是什么?r = -1、r =0、r=1分别叫什么?P27最大应力σmax、最小应力σmin、平均应力σm=σmax+σmin2、应力幅度σa=σmax−σmin2、应力比(循环特性系数)r=σminσmax。
最小应力与最大应力之比称为应力比(循环特性系数)。
r = -1:对称循环应力、r =0:脉动循环应力、r =1:静应力。
第五章螺纹连接和螺旋传动1.连接螺纹有哪些?各有哪些特点?P71①普通螺纹。
牙型为等边三角形,牙型角α=60°,内、外螺纹旋合后留有径向间隙。
同一公称直径螺纹按螺距大小可分为粗牙螺纹和细牙螺纹。
②55°非密封管螺纹。
牙型为等腰三角形,牙型角α=55°。
管螺纹为英制细牙螺纹。
可在密封面间添加密封物来保证密封性。
③55°密封管螺纹。
牙型为等腰三角形,牙型角α=55°。
螺纹旋合后,利用本身的变形就可以保证连接的紧密型。
④米制锥螺纹。
牙型角α=60°,螺纹牙顶为平顶。
2.传动螺纹有哪些?各有哪些特点?P72①矩形螺纹。
牙型为正方形,牙型角α=0°。
传动效率比其他螺纹高。
②梯形螺纹。
牙型为等腰梯形,牙型角α=30°。

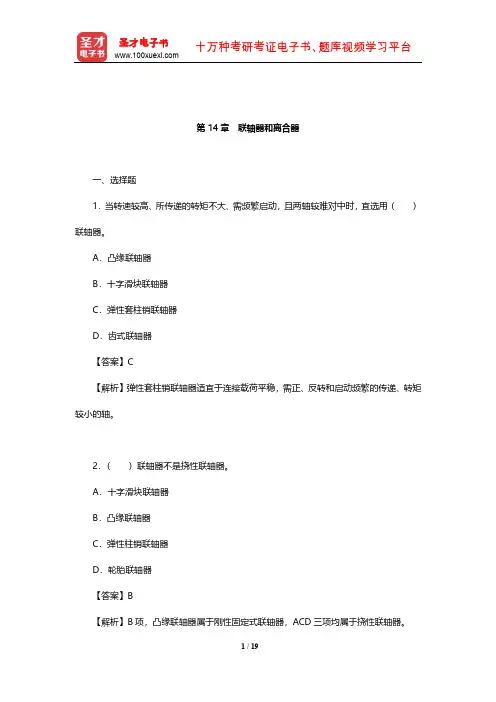

濮良贵《机械设计》章节题库(联轴器和离合器)【圣才出品】
![濮良贵《机械设计》章节题库(联轴器和离合器)【圣才出品】](https://img.taocdn.com/s3/m/0ac0a583bcd126fff7050bf5.png)
第14章联轴器和离合器一、选择题1.当转速较高、所传递的转矩不大、需频繁启动,且两轴较难对中时,宜选用()联轴器。
A.凸缘联轴器B.十字滑块联轴器C.弹性套柱销联轴器D.齿式联轴器【答案】C【解析】弹性套柱销联轴器适宜于连接载荷平稳,需正、反转和启动频繁的传递、转矩较小的轴。
2.()联轴器不是挠性联轴器。
A.十字滑块联轴器B.凸缘联轴器C.弹性柱销联轴器D.轮胎联轴器【答案】B【解析】B项,凸缘联轴器属于刚性固定式联轴器,ACD三项均属于挠性联轴器。
3.在载荷具有冲击、振动,且轴的转速较高、刚度较小时,一般选用()。
A.刚性固定式联轴器B.刚性可移式联轴器C.弹性联轴器D.以上各项均可以【答案】C【解析】只有弹性联轴器能够缓和冲击和振动。
4.下列联轴器中,()属于挠性联轴器。
A.套筒联轴器B.夹壳联轴器C.凸缘联轴器D.齿轮联轴器【答案】D【解析】套筒联轴器、夹壳联轴器、凸缘联轴器都属于刚性联轴器,齿轮联轴器属于无弹性元件挠性联轴器。
5.下列联轴器中,()必须进行润滑。
A.凸缘联轴器B.齿轮联轴器C.弹性柱销联轴器D.轮胎联轴器【答案】B【解析】为了减少磨损,应对齿轮联轴器的齿面进行润滑。
6.联轴器和离合器的主要作用是()。
A.缓和冲击和振动B.补偿两轴间可能的位移C.传递扭矩D.防止机器发生过载【答案】C【解析】联轴器和离合器是连接两轴、使两轴共同旋转并传递转矩的机械部件。
7.选择或计算联轴器时,应该依据计算扭矩T ca,即T ca大于所传递的公称扭矩T,这是因为考虑到()。
A.旋转时产生的离心载荷B.机器不稳定运转时的动载荷和过载C.制造联轴器的材料,其机械性能有偏差D.两轴对中性不好时,产生的附加载荷【答案】B【解析】由于机器起动时的动载荷和运转过程中可能出现的过载现象,引入了工作情况系数K A,因此计算转矩T ca=K A T。
8.在下列联轴器中,能补偿两轴的相对位移以及可缓冲吸振的是()。
机械设计基础教材
![机械设计基础教材](https://img.taocdn.com/s3/m/bb8e1d7abdd126fff705cc1755270722192e5908.png)
第25页/共476页
F = 3×3–2×4 = 1
F = 3×4–2×5 = 2
n = 3
Pl= 4
n = 4
Pl = 5
如图1-12(a):
如图1-12(b):
第26页/共476页
【例1-2】如图1-13所示,计算曲柄滑块机构的自由度。 活动构件数n=3低副数高副数
第19页/共476页
第20页/共476页
第21页/共476页
平面机构运动简图的绘制
绘制机构运动简图的步骤:(1)分析机构的组成,观察相对运动关系,了解其工作原理。(2)确定所有的构件(数目与形状)、运动副(数目和类型)。(3)选择合理的位置,能充分反映机构的特性。(4)确定比例尺 (5)用规定的符号和线条绘制成机构运动简图。
1. 机构运动简图的定义
第15页/共476页
运动副及构件的表示方法
1.构件构件均用直线或小方块来表示,如图1-6示。
第16页/共476页
2.转动副
第17页/共476页
3.移动副 如图1-8所示,注意移动副的导路应与两构件相对移动的方向一致。
第18页/共476页
4.高副两构件组成高副时的相对运动与这两个构件在接触处的轮廓形状有直接关系,因此,在表示高副时必须画出两构件在接触处的曲线轮廓。如图1-8、图1-9所示为齿轮高副和凸轮高副的表示方法。
图1-4 (a)凸轮高副
平面机构中高副引入一个约束,保留两个自由度。
图1-4 (b)齿轮高副
第12页/共476页
运动链与机构
运动链:两个以上的构件以运动副连接而构成的系统。如图1-5所示,若运动链中各构件首尾相连,则称之为闭式运动链,否则称为开式运动链。
机械设计教案
![机械设计教案](https://img.taocdn.com/s3/m/9ab5e02ace2f0066f43322af.png)
教材分析1.教材基本信息教材名称:机械设计出版社:高等教育出版社主编:濮良贵出版时间:2013年5月第9版2。
章节内容第一章绪论第二章机械设计总论第三章机械零件的强度第四章摩擦、磨损及润滑第五章螺纹连接机螺旋传动第六章键、花键、物件连接和销联结第七章铆接、焊接、胶接和过盈连接第八章带传动第九章链传动第十章齿轮传动第十一章蜗杆传动第十二章滑动轴承第十三章滚动轴承第十四章联轴器和离合器第十五章轴第十六章弹簧第十七章机座和箱体1第十八章减速器和变速器3。
教学手段和方法教学方法:教师讲授、案例分析、集体讨论、个别回答、师生互动启发教学手段:课件演示、视频课件4.实训教学环节实训一:连接件认知(螺栓、键、销)实训二:传动部件认知(带、齿轮、蜗杆、链传动)实训三:轴系部件认知(轴、轴承、联轴器、离合器等)5.教材优缺点分析优点:《“十二五”普通高等教育本科国家级规划教材:机械设计(第9版)》是“十二五”普通高等教育本科国家级规划教材,是在西北工业大学机械原理及机械零件教研室编著,濮良贵、纪名刚主编《机械设计》(第八版)的基础上,根据教育部2011年制订的“机械设计课程教学基本要求"和编者多年来的教学实践经验,考虑加强学生素质教育和能力培养,结合拓宽专业面后的教学改革以及我国机械工业发展的需要修订而成的。
内容上能够反映现代机械设计的最新技术,具有较强的针对性和实用性.书后附录有常用量的名称、单位、符号及换算关系。
教材覆盖面广,较为权威。
缺点:配套习题略少,没有配套的实验指导类教材6.参考教材机械设计指导手册(图书馆)机械设计课程设计机械设计习题集2第1次 2学时单元标题:第一章绪论第二章机械设计总论课堂类别:理论教学目标:1、了解机器的组成;明确零件的概括分类及零件与机器的关系。
2、明确本课程的内容、性质和任务;注意本课程与先修课程及后续课程的关系和相应的学习方法.3、深刻理解机械零件的失效形式及应满足的基本要求。
机械设计基础第2版朱龙英主编课后习题答案完整版
![机械设计基础第2版朱龙英主编课后习题答案完整版](https://img.taocdn.com/s3/m/c30e7e45f78a6529657d5346.png)
《机械设计基础》习题解答目录第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承--------------------------------------------------50第十三章滑动轴承------------------------------------------------ 56第十四章联轴器和离合器-------------------------- 59第十五章弹簧------------------------------------62第十六章机械传动系统的设计----------------------65第0章绪论12-3机器的特征是什么?机器和机构有何区别?[解] 1)都是许多人为实物的组合;2)实物之间具有确定的相对运动;3)能完成有用的机械功能或转换机械能。
机械设计作业集第14章答案河南科技大学
![机械设计作业集第14章答案河南科技大学](https://img.taocdn.com/s3/m/f97f3e0055270722192ef797.png)
变刚度 ,其刚度
成绩 任课教师 批改日期
-1-
机械设计作业集
14-13 齿轮联轴器能补偿两轴的综合位移,是由于 。
齿顶制成球面 , 具有适当的顶隙和侧隙。
14-14 选定联轴器类型以后,在确定具体尺寸型号时应考虑的问题有
工况(计算力矩) 、
最大转速 、 轴孔直径 。 14-15 安全 离合 器常用的型式有三种,它们是 破断式、嵌合式、摩擦式 。
解:根据题中已知条件,矩
T
ca =KAT=1.7 × 1000=1700Nm
1) 选 KL8 型滑块联轴器 , [T]=1800Nm
2) 选 CL3 型齿式联轴器 , [T]=3150Nm
14-1 ,取 KA=1.7 。由公式( 14-3 ),
班级 姓名 学号
-3-
用 D。
A 刚性联轴器
B
无弹性元件的挠性联轴器
C 有弹性元件的挠性联轴器
D
安全联轴器
14-7 牙嵌离合器一般用于 A 的场合。
A 转矩较大,接合速度低
B
转矩小,接合时转速差很小
C 转矩大,接合速度高
D
14-8 牙嵌离合器应用最广的牙形是
A 矩形
B
梯形
任何场合 B。
C 锯齿形 D 三角形
14-9 多盘摩擦离合器的内摩擦盘有时做成碟形,这是为了 A 减轻盘的磨损 B 提高盘的刚性 C 使离合器分离迅速 14-10 联轴器和离合器的主要作用是 B。
三、 分析与思考题
14-16 联轴器、离合器、安全联轴器和安全离合器有何区别?各用于什么场合?
答:联轴器:用来把两轴联接在一起,机器运转时不能分离。只有停机时将联接拆开后两轴才能 分离。
《机械设计基础》目录
![《机械设计基础》目录](https://img.taocdn.com/s3/m/5400a952773231126edb6f1aff00bed5b8f37379.png)
《机械设计基础》目录第一章绪论11 机械设计的基本概念12 机械设计的发展历程13 机械设计的重要性及应用领域第二章机械设计的基本原则和方法21 机械设计的基本原则211 功能满足原则212 可靠性原则213 经济性原则214 安全性原则22 机械设计的方法221 传统设计方法222 现代设计方法223 创新设计方法第三章机械零件的强度31 材料的力学性能311 拉伸试验与应力应变曲线312 硬度313 冲击韧性314 疲劳强度32 机械零件的疲劳强度计算321 疲劳曲线和疲劳极限322 影响机械零件疲劳强度的因素323 稳定变应力下机械零件的疲劳强度计算324 不稳定变应力下机械零件的疲劳强度计算第四章摩擦、磨损及润滑41 摩擦的种类及特性411 干摩擦412 边界摩擦413 流体摩擦414 混合摩擦42 磨损的类型及机理421 粘着磨损422 磨粒磨损423 疲劳磨损424 腐蚀磨损43 润滑的作用及润滑剂的选择431 润滑的作用432 润滑剂的种类433 润滑剂的选择第五章螺纹连接51 螺纹的类型和特点511 螺纹的分类512 普通螺纹的主要参数52 螺纹连接的类型和标准连接件521 螺纹连接的类型522 标准连接件53 螺纹连接的预紧和防松531 预紧的目的和方法532 防松的原理和方法54 螺纹连接的强度计算541 松螺栓连接的强度计算542 紧螺栓连接的强度计算第六章键、花键和销连接61 键连接611 平键连接612 半圆键连接613 楔键连接614 切向键连接62 花键连接621 花键连接的类型和特点622 花键连接的强度计算63 销连接631 销的类型和用途632 销连接的强度计算第七章带传动71 带传动的类型和工作原理711 平带传动712 V 带传动713 同步带传动72 V 带和带轮721 V 带的结构和标准722 带轮的结构和材料73 带传动的工作情况分析731 带传动中的力分析732 带的应力分析733 带传动的弹性滑动和打滑74 带传动的设计计算741 设计准则和原始数据742 设计计算的内容和步骤第八章链传动81 链传动的类型和特点811 滚子链传动812 齿形链传动82 链条和链轮821 链条的结构和标准822 链轮的结构和材料83 链传动的运动特性和受力分析831 链传动的运动不均匀性832 链传动的受力分析84 链传动的设计计算841 设计准则和原始数据842 设计计算的内容和步骤第九章齿轮传动91 齿轮传动的类型和特点911 圆柱齿轮传动912 锥齿轮传动913 蜗杆蜗轮传动92 齿轮的失效形式和设计准则921 轮齿的失效形式922 设计准则93 齿轮的材料和热处理931 齿轮常用材料932 齿轮的热处理94 直齿圆柱齿轮传动的受力分析和强度计算941 受力分析942 强度计算95 斜齿圆柱齿轮传动的受力分析和强度计算951 受力分析952 强度计算96 锥齿轮传动的受力分析和强度计算961 受力分析962 强度计算97 蜗杆蜗轮传动的受力分析和强度计算971 受力分析972 强度计算第十章蜗杆传动101 蜗杆传动的类型和特点102 蜗杆和蜗轮的结构103 蜗杆传动的失效形式和设计准则104 蜗杆传动的材料和热处理105 蜗杆传动的受力分析和强度计算106 蜗杆传动的效率、润滑和热平衡计算第十一章轴111 轴的分类和材料1111 轴的分类1112 轴的材料112 轴的结构设计1121 轴上零件的定位和固定1122 轴的结构工艺性113 轴的强度计算1131 按扭转强度计算1132 按弯扭合成强度计算1133 轴的疲劳强度校核第十二章滑动轴承121 滑动轴承的类型和结构1211 整体式滑动轴承1212 剖分式滑动轴承1213 调心式滑动轴承122 滑动轴承的材料1221 金属材料1222 非金属材料123 滑动轴承的润滑1231 润滑剂的选择1232 润滑方式124 非液体摩擦滑动轴承的设计计算第十三章滚动轴承131 滚动轴承的类型和特点1311 滚动轴承的分类1312 滚动轴承的特点132 滚动轴承的代号1321 基本代号1322 前置代号和后置代号133 滚动轴承的选择1331 类型选择1332 尺寸选择134 滚动轴承的组合设计1341 轴承的固定1342 轴承的配合1343 轴承的装拆1344 滚动轴承的润滑和密封第十四章联轴器和离合器141 联轴器1411 联轴器的类型和特点1412 联轴器的选择142 离合器1421 离合器的类型和特点1422 离合器的选择第十五章弹簧151 弹簧的类型和特点152 弹簧的材料和制造153 圆柱螺旋压缩弹簧的设计计算第十六章机械系统设计161 机械系统设计的任务和过程162 机械系统总体方案设计163 机械系统的执行系统设计164 机械系统的传动系统设计165 机械系统的支承系统设计第十七章机械设计中的创新思维171 创新思维的概念和特点172 创新思维在机械设计中的应用173 培养创新思维的方法和途径第十八章机械设计实例分析181 简单机械装置的设计实例182 复杂机械系统的设计实例183 设计实例中的经验教训和改进方向。
机械设计基础 第十四章 联轴器与离合器制动器
![机械设计基础 第十四章 联轴器与离合器制动器](https://img.taocdn.com/s3/m/6634761aa1c7aa00b42acb25.png)
键对的轴向位移、径向位移、角位移或综合位移。
②万向联轴器1——主、从动轴的叉状接头;2——十字形连接件;3——轴销;4——中间轴,左右单万向联轴器。
=45°。
允许两轴线夹角αmax单万向联轴器:ω1恒定时,ω4变速,引起惯性力。
双万向联轴器:可使从动轴ω恒定。
条件——中间轴两叉头在同一平面内;两万向联轴器的夹角需相等。
应用:汽车、拖拉机、金属切削机床中。
组成:两个外表面带齿的套连);两个内表面有(螺栓联工作时:转矩有齿轮传递。
14—4 非金属弹性元件挠性联轴器L sd1:10圆锥形孔圆柱形孔短圆柱形孔A12345A A§14—5 牙嵌离合器组成:左摩擦盘(联接主动轴)右摩擦盘(从动轴,可工作原理:依靠接触面上产生的摩擦力矩来传递特点:可平稳的接合、脱开;、多片式摩擦离合器外套筒内套筒内摩擦片主动轴从动轴特点:结构紧凑、轴向压力小,传递转矩大。
应用:机床变速箱、飞机、汽车及起重设备中。
自动离合器自动离合器是能根据机器运转参数(T,n )的变化而自动完成接合和分离动作的离合器。
当传递的转矩达到一定值时,便能自动分离,具有防止摩擦式安全离合器二、离心式离合器套筒1与主动轴连,套筒2与从动轴连,外表面覆着石棉的闸块3,当转速大时,闸块3产生的离心力使闸块压向套筒2,产生摩擦力从而带动从动轴一起转。
相连,1内均有径向叶片,14—8 制动器。
机械设计复习参考题(第14章联轴器)
![机械设计复习参考题(第14章联轴器)](https://img.taocdn.com/s3/m/f8b5663f10661ed9ad51f3a0.png)
第14章 联轴器和离合器重要基本概念1.联轴器和离合器的功用是什么?二者的区别是什么?联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。
二者区别是:用联轴器联接的两轴在工作中不能分离,只有在停机后拆卸零件才能分离两轴,而用离合器可以在机器运转过程中随时分离或接合两轴。
2.联轴器所联两轴的偏移形式有哪些?如果联轴器不能补偿偏移会发生什么情况? 偏移形式有:径向偏移、轴向偏移、角偏移和综合偏移。
如果被联接两轴之间的相对偏移得不到补偿,将会在轴、轴承及其它传动零件间引起附加载荷,使工作情况恶化。
3.刚性可移式联轴器和弹性可移式联轴器的区别是什么?各适用于什么场合? 两类联轴器补偿相对位移的方法不同。
刚性可移式联轴器利用组成零件之间的动联接来补偿相对位移。
弹性可移式联轴器利用弹性零件的变形来补偿位移。
由于刚性可移式联轴器没有弹性零件,不能缓和冲击和振动,一般用于载荷较大,工作较平稳的场合。
而弹性可移式联轴器不仅能补偿综合位移,还能缓冲、吸振。
适用于频繁启动、变载荷、高速度、经常正反转工作的场合。
4.选择联轴器类型和尺寸的依据是什么类型选择依据:被联接两轴的对中性、传递载荷的大小和特性、工作转速、安装尺寸的限制、工作环境等。
尺寸选择依据:计算转矩T c 、轴的转速n 、被联接轴的直径d 。
自测题与答案 一、选择题14-1.联轴器与离合器的主要作用是________。
A .缓冲、减振 B. 传递运动和转矩C .防止机器发生过载 D. 补偿两轴的不同心或热膨胀 14-2.对低速、刚性大的短轴,常选用的联轴器为________。
长沙大学A .刚性固定式联轴器 B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器14-3.当载荷有冲击、振动,且轴的转速较高、刚度较小时,一般选用________。
A .刚性固定式联轴器 B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器14-4.两轴的偏角位移达30°,这时宜采用__________联轴器。
机械设计基础 第十四章
![机械设计基础 第十四章](https://img.taocdn.com/s3/m/e1b70c11aef8941ea66e059c.png)
(3) 弹性柱销联轴器
如图14-6所示,弹性柱销联轴器(LX型,GB/T5014-2003, 附表5) 是用尼龙柱销将两个半联轴器连接起来。这种联轴器结 构简单,维修安装方便,具有吸振和补偿轴向位移及微量径向 位移和角位移的能力。允许径向位移为0.1~0.25 mm。
图14-6 弹性柱销联轴器
14.1 联轴器 14.1.1 联轴器的功能和分类
联轴器是机械传动中一种常用的轴系部件,它的基本功 用是连接两轴,有时也用于连接轴和其他回转零件,以传递 运动和转矩。有时也可作为一种安全装置用来防止被连接机 件承受过大的载荷,起到过载保护的作用。
联轴器所连接的两轴,由于制造和安装的误差,承载后 的变形以及温度变化、轴承磨损等原因,都可能使被连接的 两轴相对位置发生变化,如图14-1所示。
14.3 制动器
制动器是用来降低机械运转速度或迫使机械停止运转的 装置。制动器通常装在机构中转速较高的轴上,这样所需制 动力矩和制动器尺寸可以小一些。
14.3.1 制动器的类型
制动器的分类有很多种,常见的有以下几种:
按照制动零件的结构特征,制动器可分为带 式、块式、盘式等形式的制动器。
按机构不工作时制动零件所处状态,制动器可 分为常闭式和常开式两种制动器。
图14-3 夹壳联轴器
2. 可移式联轴器
(1) 十字滑块联轴器
如图14-4所示,十字滑块联轴器是由两个端面带槽的半联 轴器1和3以及一个两面具有凸榫的浮动盘2所组成。浮动盘的 两凸榫互相垂直并分别嵌在两半联轴器的凹槽中,凸榫可在 半联轴器的凹槽中滑动。利用其相对滑动来补偿两轴之间的 偏移。
图14-4 十字滑块联轴器
图14-10 牙嵌式安全离合器
濮良贵《机械设计》(第10版)教材辅导书(联轴器和离合器)【圣才出品】
![濮良贵《机械设计》(第10版)教材辅导书(联轴器和离合器)【圣才出品】](https://img.taocdn.com/s3/m/f6c407b65f0e7cd185253673.png)
第14章联轴器和离合器14.1 复习笔记【知识框架】【通关提要】本章主要介绍了联轴器和离合器的类型及其选择。
本章主要以选择题、填空题和判断题的形式考查,在考试中所占比重很小。
本章不必作为复习重点。
【重点难点归纳】一、联轴器的种类和特性(见表14-1-1)表14-1-1 联轴器的种类和特性二、联轴器的选择(见下图14-1-1)图14-1-1 联轴器的选择步骤三、离合器(见表14-1-2)表14-1-2 离合器的类型四、安全联轴器及安全离合器(见表14-1-3)表14-1-3 安全联轴器及安全离合器14.2 课后习题详解14-1 某电动机与油泵之间用弹性套柱销联轴器连接,功率P=4kW,转速n=960r/min,轴伸直径d=32mm,试决定该联轴器的型号(只要求与电动机轴伸连接的半联轴器满足直径要求)。
解:(1)载荷计算公称转矩T=9550P/n=9550×4/960=39.79N·m查教材表14-1得工况系数K A=1.3,则计算转矩T ca=K A T=1.3×39.79≈51.73N·m(2)型号选择从GB/T 4323—2017中查得LT5型弹性套柱销联轴器,轴径在25~35mm之间,公称转矩224N·m,许用转速[n]=4600r/min,故选用LT5型弹性套柱销联轴器。
14-2 某离心式水泵采用弹性柱销联轴器连接,原动机为电动机,传递功率为38kW,转速为300r/min,联轴器两端连接轴径均为50mm,试选择该联轴器的型号。
若原动机改为活塞式内燃机,又应如何选择联轴器?解:(1)载荷计算公称转矩T=9550P/n=9550×38/300≈1209.67N·m查教材表14-1得工况系数K A=1.3,则计算转矩T ca=K A T=1.3×1209.67≈1572.57N·m(2)型号选择从GB/T 5014—2017中查得LX4型弹性柱销联轴器,轴径在40~63mm之间,许用转矩2500N·m,许用转速[n]=3850r/min,故选用LX4型弹性柱销联轴器。
机械设计各章选择题及答案
![机械设计各章选择题及答案](https://img.taocdn.com/s3/m/946e6228650e52ea55189860.png)
第二章机械设计总论一.选择题2-1 机械设计课程研究的内容只限于____3___。
(1) 专用零件的部件(2) 在高速,高压,环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件(3) 在普通工作条件下工作的一般参数的通用零件和部件(4) 标准化的零件和部件2-2 下列8 种机械零件:涡轮的叶片,飞机的螺旋桨,往复式内燃机的曲轴,拖拉机发动机的气门弹簧,起重机的起重吊钩,火车车轮,自行车的链条,纺织机的纱锭。
其中有__4___是专用零件。
(1) 3 种(2) 4 种(3) 5 种(4) 6 种2-3 变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意__2___来描述。
(1) 一个(2) 两个(3) 三个(4) 四个2-4 零件的工作安全系数为__2__。
(1) 零件的极限应力比许用应力(2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力(4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时,其极限应力应为材料的_2___。
(1) 屈服点(2) 疲劳极限(3) 强度极限(4) 弹性极限第三章机械零件的强度一.选择题3-1 零件的截面形状一定,如绝对尺寸(横截面尺寸)增大,疲劳强度将随之_3____。
(1) 增高(2) 不变(3) 降低3-2 零件的形状,尺寸,结构相同时,磨削加工的零件与精车加工相比,其疲劳强度___1___。
(1) 较高(2) 较低(3) 相同3-3 零件的表面经淬火,渗氮,喷丸,滚子碾压等处理后,其疲劳强度__1_____。
(1) 增高(2) 降低(3) 不变(4) 增高或降低视处理方法而定第四章摩擦,磨损及润滑概述一.选择题4-1 现在把研究有关摩擦,磨损与润滑的科学与技术统称为__4_____。
(1) 摩擦理论(2) 磨损理论(3) 润滑理论(4) 摩擦学4-2 两相对滑动的接触表面,依靠吸附的油膜进行润滑的摩擦状态称为__4_____。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
需要的型号和尺寸。
Tc K T
14-2
联轴器
轴线的相对位移
联轴器的类型 刚性联轴器 无弹性元件的挠性联轴器
挠性联轴器 有弹性元件的挠性联轴器
一、刚性联轴器
1.套筒联轴器
教学演示
教学演示
优点:结构简单,径向尺寸小,常用于要求径向尺寸紧凑或
空间受限制的场合。缺点:装拆时需轴向移动。
移较大的传动,要求转速不宜太高。
7.弹性套柱销联轴器 常用于转矩小、转速高、频繁
正反转、需要缓和冲击的地方。
8.弹性柱销联轴器 适用于转矩小、转速高、正反向
变化多、起动频繁的高速转轴。
9.轮胎式联轴器 弹性大,寿命长,常用于冲击大、正
反向变化多、起动频繁的两轴间的 连接,也可用于潮湿多尘之处。
一、选择题:
缺点:1)无法补偿两轴线相对位移,对
两轴的对中性要求较高。
2)联轴器中都是刚性零件,缺乏
缓冲、吸振能力。应用时若两
轴偏斜时将引起附加应力,使
轴、轴承和轴上零件工作条件
恶化。
二、无弹性元件的挠性联轴器
1.十字滑块联轴器 教学演示
可以补偿两轴线的径向位移和角位移,滑块和凹糟间的相对滑
动会产生摩擦和磨损,工作时应采取润滑措施。 十字滑块联轴器径向尺寸小,结构简单,高速时会产生较大的离 心力,故常用于低速。
2.夹壳联轴器
3.凸缘联轴器
转动平衡性较差,故常用于低速。
传递转矩大,常用于对中精度较高,
载荷平稳的两轴连接。 4.十字滑块联轴器 高速时会产生较大的离心力,故 常用于轴间径向位移较大的低速传动。 5.齿式联轴器 常用于转速高、载荷大、正反向
变化多、起动频繁的重型机械中。
6.万向联轴器 常用于两轴夹角较大或工作中角位
开式离合器主要用于起动装置 闭式离合器主要用作安全装置,当机器转速过高时起
安全保护作用。
3.定向离合器
是只能按一个转向传递转矩,反向时自动分离。
这种离合器工作时没有噪声,宜于高速转动,但制造精度要求高。
14-4 制动器
利用摩擦力来减低运动物体的速度或迫使其停止运动的装置。 按着制动零件的结构特征分,有块式、带式、盘式制动器。
2.摩擦离合器
单 盘 摩 擦 离 合 器
多 盘 摩 擦 离 合 器
圆盘摩擦离合器所传递的最大转矩及作用在摩擦面上的 压强分别为 D1 D2 N· mm Tmax ZfFQ KT 4 4 FQ p p MPa 2 2 D2 D1
圆 锥 式 摩 擦 离 合 器
1)对于载荷平稳,不发生相对位移,转速稳定且对中性好的两轴宜 选用 联轴器。 a)刚性凸缘 b)滑块 c)弹性套柱销 d)齿轮 2)对于轴线相交的两轴宜选用 联轴器。 a)滑块 b)弹性柱销 c)万向 d)套筒。 3)对于转速高、转矩小、频繁正反转、需要缓和冲击振动的两轴间 连接宜选用 联轴器。 a)弹性套柱销 b)万向 c)滑块 d)齿轮 4)对于要求有综合位移,外廓尺寸紧凑,传递转矩较大,起动频 繁,经常正反转的低速重型机械中常用_________联轴器。 a)齿轮 b)刚性凸缘 c)轮胎 d)滑块 5)对于径向位移较大,转速较低,无冲击的两轴间宜选用______ 联轴器。 a)弹性套柱销 b)万向 c)滑块 d)刚性凸缘
6)刚性大,对中性好的轴宜选用
联轴器。
7)轴线相交的两轴间的联接大的两轴间的联接宜选用________联 轴器。
9)转速高、载荷大、正反转多变、起动频繁的两轴间的联接宜选
用 联轴器。
14-3 离合器
一、操纵式离合器
1.牙嵌离合器
离合器按其工作原理可分为啮合离合器和摩擦离合器等。 离合器按其离合方式,又可分为操纵式离合器和自动离合器 两种
三、内涨式制动器
这种制动器结构紧凑广泛应用于各种车辆以及结构尺寸受 到限制的机械中。
2.齿式联轴器
教学演示
能够补偿轴向位移、径向位移和角位移。 传递转矩大,外形尺寸紧凑,工作可靠,但结构复杂,成本
高,常用于低速的重型机械中。
3.万向联轴器
教学演示
当主动轴以等角速度1 回转时,从动轴的角速度 2 将在一定范围
1 cos 2 1 / cos 内作周期性的变化,从而引起动载荷。
第十四章 联轴器、离合器 和制动器
14-1 概述
联轴器和离合器主要用作轴与轴之间的联接,以传
递运动和转矩。
联轴器必须在机器停车后,经过装拆才能使两轴结
合或分离。
制动器是用来迫使机器迅速停止运转或减低机器运
转速度的机械装置。
联轴器和离合器常用的已经标准化。在设计时先
根据工作条件和要求选择合适的类型,然后按轴
2.夹壳联轴器
教学演示
特点:径向尺寸较大、装拆方便,克服了套筒联轴器装拆需轴
向移动的不足,但转动平衡性较差,故常用于低速。
3.凸缘联轴器
教学演示
教学演示
对两轴对中性的要求很高,结构简单、成本低、传递转矩大 应用最广。常用于对中精度较高,载荷平稳的两轴连接。
刚性联轴器
优点:结构简单、价格较低。
安装调整后难以保证两轴精确对中,或工作 中有较大位移量的两轴连接,要选用挠性联轴器。
3)工作转速的高低与正、反转变化多的要求。
高速运转的轴应选动平衡精度较高的联轴器; 正、反转变化多,启动频繁,有较大冲击载
荷,安装不易对中的场合考虑采用无弹性元件的
挠性联轴器。
1.套筒联轴器
受限制的场合。
常用于要求径向尺寸紧凑或空间
离合器的牙形有三角形、梯形、锯齿形等
牙嵌离合器的承载能力主要取决于齿根弯曲强度 b 。对于频 繁离合的牙嵌离合器,将产生齿面磨损,常通过限制齿面压强 p来控制磨损。即
KTh b b ZD0W 2KT p p ZD0 A
MPa
MPa
牙嵌离合器结构简单,尺寸小, 工作时无滑动,应用广泛。但 只宜在两轴不回转或转速差很 小时进行离合,否则会因撞击 而断齿。
为消除从动轴的速度波动,通常将万向联轴器成对使 用,并使中间轴的两个叉子位于同一平面上,还应使 主、从动轴的轴线与中间轴的轴线间的偏斜角 相 等 1 2 ,转速不宜太高。
4.滚子链联轴器
教学演示
结构简单,质量小,工作可靠,寿命长,装拆方便,常用于 潮湿、多尘、高温场合,不宜用于启动频繁、经常正反转以 及较剧烈冲击载荷的场合。
二、自动离合器
自动离合器是一种能根据机器运动或动力参数的变化而自动 完成结合和分离的离合器。
常用的有安全离合器、离心离合器和定向离合器
1.安全离合器
作用是当转矩超过允许数值时能自动分离 销 钉 式 安 全 离 合 器 摩 擦 式 安 全 离 合 器
2.离心离合器
当主动轴的转速达到某一定值时能自行结合或分离 瓦 块 式 离 心 离 合 器
轮胎式联轴器
5.轮胎式联轴器
结构简单,弹性好,成本低。具有良好的减振和补偿位移的 能力。
有弹性元件的挠性联轴器具有以下特点:
1)具有弹性滞后特性,缓冲、吸振性好;
2)结构简单,价格便宜。
3) 联轴器强度低、寿命较短。
四、联轴器的选择
1)传递载荷的大小、性质及对缓冲功能的要求。 载荷平稳、传递转矩大、同轴度好,无相对 位移的选用刚性联轴器。 载荷变化大,要求缓冲、吸振或同轴度不易 保证时应选用挠性联轴器。 2)连接两轴相对位移的大小。
结构简单,制造容易,价格便宜,弹性均匀,尺寸小,应用较 广泛。
2.波纹管联轴器
由两个轴套和波纹管组成,结构简单, 惯性小,运转稳定。
3.弹性套柱销联轴器
教学演示
结构简单,制造容易,装拆方便,成本较低。适用于转矩小、 转速高、频繁正反转、需要缓和冲击振动的地方。
4.弹性柱销联轴器
教学演示
教学演示
结构简单,制造方便,成本低。适用于转矩小、转速高、
正反向变化多、起动频繁的高速转轴。
5.轮胎式联轴器
教学演示
橡胶轮胎易于变形, 因此,允许的相对位 移较大,角位移可达 5º12º ,轴向位移可达 ~ 0.02D,径向位移可达 0.01D,其中D为联轴 器的外径。 结构简单,使用可靠, 弹性大,寿命长,不 需润滑,但径向尺寸 大。可用于潮湿多 尘,起动频繁之处。
上述几种联轴器有如下几个特点: 1)联轴器中都是刚性零件,缺乏缓冲、吸振 能力; 2)作相对滑动的零件为易损件,磨损后间隙 变大,在载荷和速度变化时会造成冲击。 3)滑动零件间的摩擦阻力随载荷增大而增大,
阻力大到使零件移动发生困难时,联轴器和
轴将受附加动载荷的作用。
三、有弹性元件的挠性联轴器
1.弹性杆联轴器
一、带式制动器
带式制动器制动轮 轴和轴承受力大, 带与轮间压力不均 匀,从而磨损也不均 匀,且易断裂,但结 构简单,尺寸紧凑, 可以产生较大的制 动力矩,常应用。
二、块式制动器
电磁块式制动器起动和开启迅速,尺寸小,重量轻,易于调 整瓦块间隙,更换瓦块、电磁铁也方便,但制动时冲击大, 电能消耗也大,不宜用于制动力矩大和需要频繁制动的场合。
