彩色电视机维修方法
彩色电视机常见故障的判断和维修技巧
王丽君 ( 闽 南理 工学 院, 福建 石狮 362700)
[ 摘 要] 检修彩色电视机, 除了要掌握其基本工作原理外, 还要掌握故障的判断、检查和排除故障的方法, 在动手检修彩色电视机之前, 还要保证机器与人身的安全。 [ 关键词] 故障; 光栅; 图像; 伴音
待修的彩色电视机维修时, 首先要对其工作原理进行分析, 分析 它的信号工作流程, 掌握正常时的工作电压, 通过测故障时的工作电 压, 与其对比, 当电压相差太大时, 就可以通过原理找到故障所在。一 般情况下, 在接通电源后, 操作主要旋钮, 通过观察荧光屏和试听伴音 等, 能知道该机是否确有故障及故障的大体范围。
1 常用的维修方法 1.1 短路法 这个方法适用于有干扰方面的故障, 具体操作是从放大器的后级 向前级逐一短路对地信号, 当干扰消失时, 表明此点以前有故障。 1.2 开路法 用于不加电的线路检修。 1.3 干扰法 用于加注信号。 1.4 在路电阻测量法 用于不加电的主板检修。 2 彩色电视机常见故障的判断及维修 有故障的彩色电视机进行通电试验之前, 可利用视觉、嗅觉和触 觉进行简单检查。看元件是否被烧焦或变形; 嗅觉可检查变压器、扼流 圈、电阻等有否过热而产生的异常味道; 触摸管壳可检查过热元件等。 通常使用万用表进行电压检测和导通试验, 以便正确判断故障所在。 2.1 彩色电视机常见故障的判断 2.1.1 无光栅、无图像、无伴音 无光栅、无图像、无伴音的故障现象说明彩色电视机整机供电不 正常, 故障部位可能在电源电路或行扫描电路。首先观察电源保险丝是 否熔断, 并测量行扫描电路是否短路以及电源电路的输出电压, 以判断 故障位置。若保险丝没有熔断, 行输出电路直流电阻约等于零欧, 或电 源电路输出电压在 7 0V 左右, 故障出在行扫描电路, 否则在电源电路。 2.1.2 无光栅、有伴音 从彩色显像管要产生高速电子流轰击屏幕的角度分析, 外围电路 须向彩色显像管提供各极电压。这些电压都是取自行输出变压器, 若伴 音、公共通道的供电也是取自行输出变压器, 那么伴音电路工作正常, 说明行输出电路工作正常, 这样故障部位检查范围可缩小到视放电路、 彩色显像管及其外围电路。若公共通道、伴音通道由开关电源供电, 那 么对于无光栅、有伴音故障检修必须首先检查行输出电路工作是否正 常, 然后再检查视放电路、彩色显像管及其外围电路。 2.1.3 有光栅、无图像 有光栅, 说明电源、扫描电路工作正常。无图像说明公共通道即 高频调谐器、中放电路或解码电路工作不正常。我们对有光栅、无图像 的故障可根据画面有否雪花点、伴音工作是否正常, 来区分故障发生部 位。若故障现象为屏幕有雪花、无图像、无伴音, 则故障部位在高频调 谐器; 若故障现象是有光栅、无图像、无 伴音 , 则故 障部位在中放通 道; 若故障现象为有光栅、有伴音、无图像, 则故障部位在解码电路。 2.1.4 伴音不正常 伴音不正常指的是无伴音 、伴音失真或伴 音声 音轻 。图像、彩色 正常, 只是伴音不正常, 说明高频调谐器、中放、预视放都正常, 故障 在伴音通道。因此, 6.5 MHZ 带通滤波器、伴音中放、鉴频电路, 低放 和功放都是检查的重点。但电调谐高频调谐器、声表面滤波器的频率特 性不良、中频 38 MH Z 谐振电路失谐时, 也会出现有图像、伴音不正常

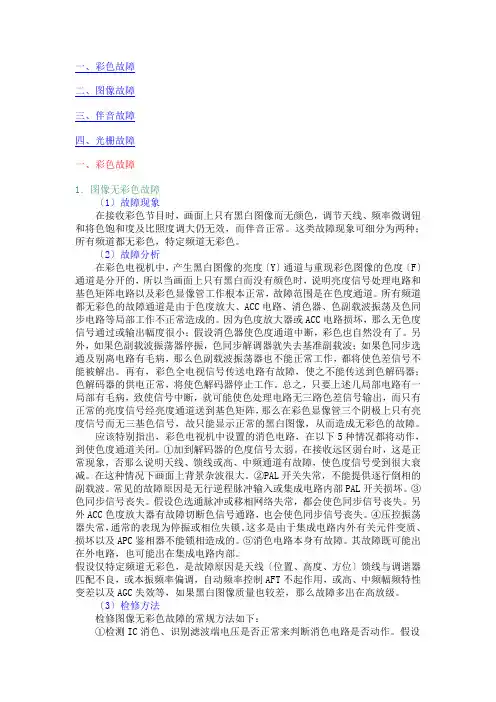

彩色电视机常见故障分析及维修
一、彩色故障二、图像故障三、伴音故障四、光栅故障一、彩色故障1．图像无彩色故障〔1〕故障现象在接收彩色节目时，画面上只有黑白图像而无颜色，调节天线、频率微调钮和将色饱和度及比照度调大仍无效，而伴音正常。
这类故障现象可细分为两种；所有频道都无彩色，特定频道无彩色。
〔2〕故障分析在彩色电视机中，产生黑白图像的亮度〔Y〕通道与重现彩色图像的色度〔F〕通道是分开的，所以当画面上只有黑白而没有颜色时，说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作根本正常，故障范围是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等局部工作不正常造成的。
因为色度放大器或ACC电路损坏，那么无色度信号通过或输出幅度很小；假设消色器使色度通道中断，彩色也自然没有了。
另外，如果色副载波振荡器停振，色同步解调器就失去基准副载波；如果色同步选通及别离电路有毛病，那么色副载波振荡器也不能正常工作，都将使色差信号不能被解出。
再有，彩色全电视信号传送电路有故障，使之不能传送到色解码器；色解码器的供电正常，将使色解码器停止工作。
总之，只要上述几局部电路有一局部有毛病，致使信号中断，就可能使色处理电路无三路色差信号输出，而只有正常的亮度信号经亮度通道送到基色矩阵，那么在彩色显像管三个阴极上只有亮度信号而无三基色信号，故只能显示正常的黑白图像，从而造成无彩色的故障。
应该特别指出，彩色电视机中设置的消色电路，在以下5种情况都将动作，到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时，这是正常现象，否那么说明天线、馈线或高、中频通道有故障，使色度信号受到很大衰减。
在这种情况下画面上背景杂波很大。
②PAL开关失常，不能提供逐行倒相的副载波。
常见的故障原因是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丧失。
假设色选通脉冲或移相网络失常，都会使色同步信号丧失。
另外ACC色度放大器有故障切断色信号通路，也会使色同步信号丧失。
电视机维修步骤【详细介绍】
点开这篇文章，是不是家里的电视机出现问题了。
不要急，下面就分享一些专业的维修电视机的方法，那就一起来看看吧！一、维修电视机方法1、电视机出现假焊现象是电视机出现故障比例中比较大的一个问题。
电视机出现假焊现象时的表现为电视机在工作时时好时坏，用手拍击电视的时候电视机最常出现这样的问题，这就是因为电视机假焊所引起的。
在进行维修的时候可以先用把电路板翻过来的办法寻找假焊点，使用这一方法重点寻找的就是电流比较大，温度比较高的元件，在它的假焊点会出现一圈裂痕。
第二种方法就是将电路板平放，用螺丝刀和绝缘棒按压在电路板的某处，在压到时，这一地点就会出现明显的变化，这就证明假焊的元件就在附近。
2、电视机电解电容损坏时会出现一下情况：电视机完全的失去容量或者它的容量变小，电视机出现轻微漏电的现象。
电视机在漏电的同时也出现了容量变小或者是失去容量的现象，在解决这一问题时可以先检查电视机的电容是否损坏或者是漏液。
同时再检查电容是否出现鼓起的现象，之后再摸一下电视机的电解电容是不是出现发热烫手现象，在彩色电视机维修中遇到这些问题就说明你的电视机的电容应该进行更换了。
3、电视机的半导体器件出现损坏的现象。
一般电视机的半导体损坏是因为电视机的二极管和三极管出现了短路或是开路。
同时还有半导体器件的热稳定性下降和NP结特性变差的现象。
在检查电视机的半导体器件损坏时可以用指针的万用表进行测量，使用万用表的小阻值档在路测量能够忽略部分的外围电阻对PN结电阻的影响，在彩色电视机维修中，这一方法能够直接发现特性变坏的管子，更加的准确。
4、电视机集成电路的损坏。
电视机集成电路损坏时它的任何部件都不能正常的进行工作。
集成电路损坏时有两种情况：彻底损害和热稳定性不好。
集成电路彻底损坏时可以更换一个新的集成电路。
如果怀疑是集成电路热稳定性不好，需要用无水的酒精进行电路的冷却，故障出现推迟或者是不在发生时，就能说明是集成电路的热稳定性出现故障。
彩色电视机原理与维修的学习技巧
彩色电视机原理与维修的学习技巧摘要随着现代科技的不断发展，很多现代化技术在现实中得以应用，彩色电视机就是其中之一。
在现实社会中，彩色电视机已经得到广泛普及，成为现代人们精神生活的一个主要部分，掌握彩色电视机的原理以及维修对现在电器维修人员也就十分必要。
本文主要对彩色电视机原理进行分析，并阐述有关维修技巧。
关键词彩色电视机；原理；维修中图分类号tn94 文献标识码a 文章编号 1674-6708（2013）93-0036-02彩色电视机是在黑白电视机的基础上发展而来的，彩色电视机的基本工作原理是将黑白电视机的工作原理进行了深化，加入了新的技术。
彩色电视机的维修相对于黑白电视机也复杂一些。
在进行维修时，要根据利用现代科学知识进行合理操作，提高维修水平。
1 彩色电视机的工作原理根据人眼彩色视觉特性来看，在彩色重现这一过程中，重要的就是使获得的彩色感觉与原景物相同，而并不是要求将原景物光谱进行还原。
彩色电视机的设计以及工作原理是以三基色原理为依据。
所谓三基色原理就是，任何一种色彩都是以另外三种色彩的相互混合而制成的。
这也就表示，只要是选定三种基色，就可以混合出任何一种色彩。
彩色电视机就是以人眼机能及三基色原理为基础，设计出显示器及彩色摄像机。
在一般的彩色电视摄像机中，是利用三个摄像管对光学图像中的红、绿、蓝分量进行分别拾取，以此来模仿人眼中的三种锥状细胞，来使彩色电视信号中的红、绿、蓝三种基色分量得以形成。
crt显示器彩色显示的基本原理是由加性混色法则构成的。
将大量由红绿蓝三种基色所组成的荧光粉点涂在彩色荧光屏内表面上。
荧光粉是一种化合物，在接受电子轰击之后会发光，它的发光强度是由电子束强度来决定的。
在图像重现的时候，利用接收到的三基色分量对三个电子枪进行控制，对相应颜色的荧光粉点进行轰击，由于荧光粉点比较小，在一定距离进行观察的时候，通过人眼的混合作用，使我们看到的混合色是均匀的。
2 彩色电视机的维修技巧在笔者看来，要想掌握彩色电视机的维修技巧，提高彩色电视机维修的水平，可以从下面两个方面做起：1）对彩色电视机机电路能够科学分析在进行彩色电视机维修时，要想将故障迅速排除，前提条件是要能够对电路进行正确识读及分析，对电路的识读及分析快慢是修理工对基础知识以及专业知识掌握程度的具体反映。

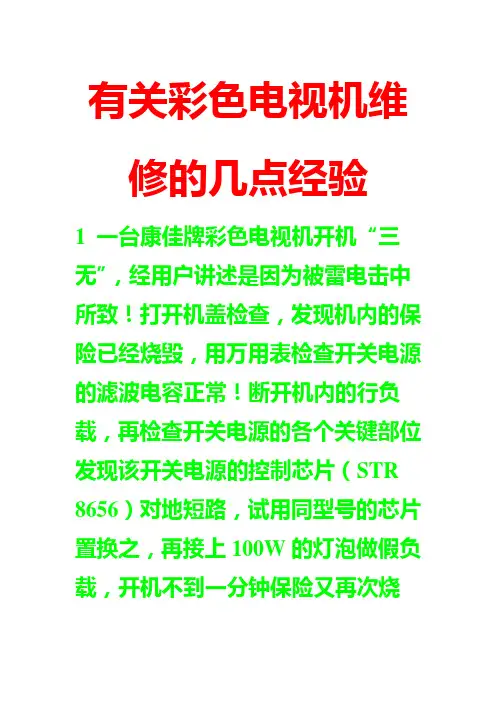

有关彩色电视机维修的几点经验
有关彩色电视机维修的几点经验1 一台康佳牌彩色电视机开机“三无”，经用户讲述是因为被雷电击中所致！打开机盖检查，发现机内的保险已经烧毁，用万用表检查开关电源的滤波电容正常！断开机内的行负载，再检查开关电源的各个关键部位发现该开关电源的控制芯片（STR 8656）对地短路，试用同型号的芯片置换之，再接上100W的灯泡做假负载，开机不到一分钟保险又再次烧毁！怀疑开关电源还存在短路，再次对其仔细检查，没发现异常，但其控制芯片再次出现对地短路现象！最后试着将滤波电容，控制芯片一起置换，再次开机发现灯泡的亮度正常，恢复行负载，开机一切正常！2 一台金星牌电视机的显示画面上下抖动，造成此现象的原因是该机的行管的性能不良所引起的！3 一台康佳牌电视机开机“三无”并且该机还发出“哒哒”的响声，初步怀疑该机的电源性能不良从而无法推动行电路工作！打开机盖，断开行负载接上100W灯泡做假负载，开机灯泡亮度正常，该机的电源不存在故障。
无奈只好又接回行负载，再次开机，机内又发出“哒哒”的声音，显然该机的行电路无法正常工作，仔细检查行电路的各个关键点，发现该机的行管已经烧毁，将行管置换后，开机一切正常！4 彩色电视机的无彩色故障多数是因为其中频放大集成电路旁边的晶振损坏所引起的！5 一台海尔牌彩色电视机出现“三无”故障。
打开机盖检查+B电压，发现该机的+B电压为0，根据多年的经验初步怀疑是该机的行输出变压器损坏，再仔细检查该机的行输出的各级电压发现都为0，确认是行输出变压器损坏，将其置换后开机一切正常！6 一台松下牌彩色电视机出现“三无”故障，且机内发出“哒哒”的声音，显然该机的行输出无法正常工作，开机检查发现该机的行管已经烧毁，将行管置换后开机10分钟左右又再次出现“三无”故障，检查发现行管又已经烧毁，怀疑该机的行输出电路还存在短路故障，再次仔细检查行输出的各级电路没发现任何问题！怀疑该机的开关电源的功率偏低从而造成行管激励不足而烧毁，断开行负载，接上100W灯泡做假负载，发现灯泡的亮度完全正常！连续开机半小时灯泡的亮度很稳定，看来电源不存在问题！思路被中断了，为什么会这样的呢？既然行负载没问题，电源又供稳定，为什么会烧行管的呢？！唯一和行输出有关的就只剩下行偏转线圈了，难道是行偏转线圈出了问题！试着去检查行偏转线圈，发现其有短路现象，试着将其全部换新，再换回新的行管，开机一切正常！7 一台欧多尔牌大功率音频放大器出现无法放大音频信号的故障,且将BASS和左右声道转换键同时调到最大时该机出现了自激的声音!造成此故障的原因是该机的前置放大集成电路损坏所引起的!。
彩色电视机常用维修方法与技巧
彩色电视机常用维修方法与技巧维修彩色电视机的方法较多，分别有电压法（也称关键点测试法）、电流法、电阻法、直观法、代换法、断开法，短路法、接假负载法、经验法、降压法、感应法、波形法、震动法（敲击法）等。
针对彩色电视机维修情况，先从中提取最常见的几种维修方法加以介绍。
4.1电压测量法所谓电压测量法是维修方法中最为关键的一种方法。
他的测量结果能反映出该电路的正常与否，特别是最关键测量点的电压数据，几乎能判断电路的工作情况，下面将列举电压法在单元电路中的测试要点和方法，根据测试结果判断故障所在以及故障元件。
4.1.1开关电源关键测试点电压及说明1.开关电源关键测试点开关电源关键测试点是指开关电源各电压输出端及开关管集电极电压和基极电压。
对于遥控彩色电视机。
还应测试开/待机接口电路中晶体管集电极或发射极电压。
2.各测试点电压的说明（1）开关电源各电压输出端测试数据的说明1）开关电源各输出端电压值开关电源各开关电源各电压输出端在标称值允许范围内有±5%的误差。
开关电源各输出端电压均高于正常值20%以上，对应的故障现象是无光、无声、无字符。
说明开关电源输出电压高，造成这种现象一般是由于脉宽调制电路失控、负载轻所致，应对脉宽调制电路和行扫描电路进行检查。
开关电源各输出端电压按比例下降，说明故障在开关电源厚膜块或脉宽调制电路。
开关电源各输出端电压低，但有的下降比例大，有的下降比例小，故障应在下降比例大的这路输出端的整流滤波电路及负载。
各输出端或某个输出端只有在开机瞬间有电压输出，然后下降为0V，故障是因为过流过压保护电路动作所致。
如果有输出端开机瞬间有电压，有的输出端始终为0V，故障应在无电压输出的这路整流、滤波电路或负载电路。
可用电阻法和断开法进一步证实。
如果断开的是行输出管的供电，则要在加入假负载法的情况下进行。
如果所有输出端开机瞬间均有电压，可用断开法和负载法先对负载电路进行排除；也可用交流调压器将市电调低，当市电调到某一数值（一般为交流100V以下）时开关电源输出电压恢复正常，说明故障是开关电源输出电压高，造成过压保护电路动作所致。
彩色电视机组装、调试与维修PPT课件
第3章 彩色电视机组装、调试与维修 2．开关电❖源3电.路1的组开装关电源的组装与 检修 （1）组装的基本步骤。为进一步熟悉开关电源的工作原理与电源
理图，组装时可按照信号流程顺序从电源进线→保险管座→整流电 路→开关三极管→开关变压器→稳压输出的方式来组装元器件。
（2）组装的工艺要求。元器件检测完毕后，便可着手开关电源部 分的组装，组装时要求元器件位置要准确，排列整齐，造型美观。 下面介绍不同元器件的组装要求。
a. 电阻器的组装：电阻器均采用贴紧组装的方式。在元件成型和组 装时应按照前面讲述的要求进行即可。
b. 电容器的组装：该机电容器的组装方式无特殊之处，按黑白电视 机中讲述的方式进行元件组装即可。
c. 二极管的组装：除VD353整流二极管的组装稍有不同外，其余均 采用贴紧组装。
第3章目录d. 开关三极管的组装：开关三极管工作的耗散功率较大，温升较高， 所以组装时需加装散热装置。
第3章 彩色电视机组装、调试与维修
83P彩色电视机采用了原电子部优选并推荐的Mμ两 片机。该机主板上有二极管20只，三极管5只，电容器 130只，固定电阻114只，可调电阻8只，集成电路 （含厚膜集成电路）10只，固定电感器15只，可调电 感（中周）5只，变压器3只，晶体陷波器、滤波器等9 只。调谐电路板上有三极管3只，二极管9只，电阻器6 只，电容器1只，八位预选按钮1只，八位预选器1只， 电位器4只，按钮开关（AFT）1只。83P机芯彩电有 分立件尾板和厚膜集成块构成的尾板之分。分立件尾 板上有三极管3只，电阻器10只，可调电阻器5只，电 容器7只，放电间隙3只，管座1只。下面按电路组成单 元介绍各部分的组装方法、组装工艺及主要故障的检 第3章目录 修方法，最后介绍83P彩色电视机整机的组装、调试程 序及彩色电视机综合故障的检修方法。
彩色电视机维修方法
彩色电视机维修方法一、无图像无声音1.检查电视机的电源是否接通，插头是否有松动。
2.检查电视机是否选中正确的信号源。
可以通过遥控器或电视机面板上的按键进行切换。
3.检查电视机的视频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
4.如果以上步骤都没有解决问题，可以尝试将电视机恢复到出厂设置。
具体方法可查看电视机的使用手册。
5.如果仍然没有解决问题，可能是电视机的显示芯片或音频芯片出现故障，需要请专业维修人员进行修复。
二、无图像但有声音1.检查电视机的视频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
2.检查电视机的视频信号源是否正常输出，可以通过连接其他设备进行测试。
3.检查电视机的背光是否正常工作。
可以通过遮挡电视机画面后，观察背光是否有改变。
4.如果以上步骤都没有解决问题，可能是电视机的显示芯片出现故障，需要请专业维修人员进行修复。
三、无声音但有图像1.检查电视机的音频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
2.检查电视机的音频输出是否正常，可以通过连接耳机或音响进行测试。
3.检查电视机的音量设置是否为0，可以通过遥控器或电视机面板上的按键进行调节。
4.如果以上步骤都没有解决问题，可能是电视机的音频芯片出现故障，需要请专业维修人员进行修复。
四、彩色不艳或呈现异常色彩1.检查电视机的色彩设置是否正常，可以通过遥控器或电视机面板上的按键进行调节。
2.检查电视机的视频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
3.检查电视机的视频输出是否正常，可以通过连接其他设备进行测试。
4.如果以上步骤都没有解决问题，可能是电视机的视频芯片出现故障，需要请专业维修人员进行修复。
以上是一些常见的彩色电视机故障及其维修方法。
在维修电视机时，需要注意安全，遵循电器使用规范，并请专业人员修复复杂的故障。
通过正确维修和保养，可以延长电视机的使用寿命，提供更好的观影体验。
彩色电视机维修技术模块二 彩色电视机故障检修技术
(3)校准。示波器提供一个标准信号(电压一般为0. 5VDD, 1VDD或2VDD ,频率一般为1 kHz、周期为1ms)，供使用 者进行校准用。
上一页 Байду номын сангаас一页 返回
2.2 检测仪表和设备、
检修方法及安全注意事项
2)使用示波器的注意事项 (1)行输出管的集电极、电源开关管的集电极的波形是不能
上一页 下一页 返回
2.2 检测仪表和设备、
检修方法及安全注意事项
在关闭彩色的情况下，灰度等级良好的彩色电视机，从白到 黑能否能分辨出8个灰度等级;白平衡良好的彩色电视机，显 示各灰度条或整个画面不会出现偏色)
2. 2. 2检修方法
检修方法颇多，一般均为综合、灵活应用，应用得当，可以 少走弯路。经过实践、总结归纳，常用的检修方法有如下几 种。
上一页 下一页 返回
2.2 检测仪表和设备、
检修方法及安全注意事项
1.直观判断法 通过询问用户，倾听用户自述，大致了解故障的现象、故障
出现的情况和特点，能做到心中有数，避免急于通电观察故 障现象而造成故障的进一步扩大。 通过眼看、耳听、鼻嗅、手摸，从而初步判断电视机故障发 生的部位。
上一页 下一页 返回
(3)示波器的电压(V/div ) 、时间(t/div)微调旋钮，是 分别用来调校的。测量时应将其调到锁定状态，否则读数不 准确。
彩色电视机的维修方法
彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备，然而，由于种种原因，彩色电视机在使用过程中也会遇到各种故障和问题。
本文将介绍一些常见的彩色电视机故障及其维修方法，帮助读者更好地解决电视机故障。
一、无法开机如果彩色电视机无法正常开机，首先需要检查电源线是否连接稳固。
如果电源线连接正常，那么可能是电源故障导致的问题。
可以尝试将电视机插入其他正常工作的插座进行测试，如果能够恢复正常开机，说明原插座出现故障。
如果依然无法开机，可以考虑更换电源线或者联系专业的维修人员进行检修。
二、无图像显示当彩色电视机开机正常，但无法显示图像时，首先要检查视频信号线是否连接正确。
如果信号线连接正常，那么可以尝试更换其他设备，如DVD播放器或游戏机，检查电视机是否能够显示其他设备的图像。
如果可以显示其他设备的图像，说明电视机本身没有故障，可能是信号源设备出现了问题。
如果仍然无法显示图像，可以考虑进行以下维修方法：1. 调整亮度和对比度：有时候，亮度和对比度设置不当会导致图像无法正常显示。
可以尝试在电视机的菜单设置中调整亮度和对比度参数，看看是否能够解决问题。
2. 检查电缆和接口：请确保视频信号线没有损坏，并且插头与电视机或信号源设备的接口连接牢固。
如果有必要，可以尝试更换视频信号线。
3. 重置电视机设置：有时候，电视机的设置可能出现故障，可以尝试进行电视机设置的重置，将其恢复到出厂设置。
4. 联系维修人员：如果经过以上方法仍无法解决问题，建议联系专业的维修人员进行检修，避免自行拆解电视机造成更大的损坏。
三、颜色失真或偏色彩色电视机在使用一段时间后，可能会出现颜色失真或偏色的情况。
这可能是因为电视机的彩色信号处理电路出现了故障。
以下是一些解决方法：1. 调整色彩设置：尝试在电视机的菜单设置中调整色彩参数，如饱和度和色调，看看是否能够纠正颜色失真或偏色的问题。
2. 清洁屏幕和光柱：彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。
彩色电视机原理与维修方法介绍
电视机是我们大家最熟悉的家用电器，它极大的丰富了我们的生活，但对于电视机原理与维修，大家可能就比较陌生了。
电视机结构比较复杂，技术要求较高，因此常人对于电视机原理与维修都比较陌生。
本文就简单介绍一些彩色电视机原理与维修方法，感兴趣的朋友快来看看吧！电视机原理与维修这里我们先介绍传统电视的工作原理，传统电视机就是指阴极射线管显示器（CRT）电视机。
它采用阴极射线管显示图像，“阴极”是一种专业术语，就是负极的意思。
在阴极会射出众多电子形成电子流，然后被加速，电子流经过阴极真空管打击到另一端的屏幕上。
屏幕涂有荧光剂，受到电子的打击就会发光。
经过电子不同的高速轰击，就会呈现不同的画面，电视机进而正常工作。
当然这是需要一定的电视接收信号的。
电视机原理与维修这里我们介绍一下等离子电视机和液晶电视机原理与维修。
等离子电视机指采用等离子显示器（PDP）的电视机。
它是在两块很薄的玻璃板之间注入某些气体，并施加电压利用荧光剂发光的原理来工作。
等离子电视这种利用气体放电原理进行显示的原理与日光灯很相似，它采用等离子管作为发光元件，每一个像素由一个等离子管对应。
液晶电视就是指采用液晶显示器的电视。
液晶电视利用液晶的特殊性质来呈现电视功能，液晶是一种介于固态和液态之间的特殊化合物，它本身不会发光，主要通过改变电压来改变电场，从而改变液晶分子的排列显示图像。
利用背光原理，把灯管作为背光光源，通过复杂的物理过程来达到电视显示效果。
电视机原理与维修电视机的大多数故障可以概括为三个方面：开机问题，图像问题，声音问题。
电源指示灯状态与开机问题密切相关，若是指示灯为红色，那电视机没问题，可能是没按待机键，若指示灯不亮，就是电源板供电问题，若指示灯为蓝色，就检查U8的供电和晶体以及总线，若有问题就更换晶体检修总线，没问题就检查LVDS连接线，LVDS连接线有问题就重新连接，没问题就检查FLASH，FLASH有问题就升级或更换，没问题就检查LVDS驱动板，LVDS驱动板有问题就更换新的。
彩色电视机维修技术
用于检测电视机电路和元件的电压、电流和 电阻等参数，建议选择数字万用表。
钳子
用于拆卸和连接电视机内部的电线和插头， 建议选择细尖钳。
电烙铁
用于焊接电视机内部的电路板和元件，建议 选择调温烙铁。
必备材料清单
焊锡丝
用于焊接电路板和元件，建 议选择直径适中、质量可靠
的焊锡丝。
1
焊锡膏
用于提高焊接质量和效率， 建议选择活性强、热稳定性
彩色电视机维修技术
汇报人： 日期:
目录
• 彩色电视机基本原理 • 常见故障及排查方法 • 维修工具与材料选择 • 拆卸与组装技巧 • 故障诊断与排除实例 • 维护保养建议与预防措施
01
彩色电视机基本原理
彩色电视机工作原理
光栅扫描
通过电子枪发射电子束，经过偏转线圈控制扫 描路径，形成光栅。
信号调制
电源板拆卸
解开固定螺丝、断开连接线、取下电源板。
主板拆卸
解开固定螺丝、断开连接线、取下主板。
组装流程及要点
组装流程
安装主板、连接电源板、安装显示屏、合上外壳、测试电视 功能。
要点
确保部件完好、正确连接排线、固定螺丝适中拧紧、避免损 坏电路板和显示屏。
05
故障诊断与排除实例
实例一：图像闪烁问题处理
可能是音频线连接不良、音频处理电路故障或扬声器损坏。
处理方法
首先检查音频线是否连接稳固，更换音频源进行测试。若问题依旧，则需要拆开电视机检查音频处理电 路和扬声器，修复或更换损坏元件。
实例三：电源故障导致开机无反应
故障现象
故障原因
处理方法
电视机无法开机，无任何反应 。
可能是电源线连接不良、电源 开关损坏或电源电路故障。
彩色电视机原理与维修
彩色电视机原理与维修彩色电视机是一种能够呈现彩色画面的电视设备，它是通过使用特殊的电子技术和原理来实现的。
下面将介绍彩色电视机的工作原理以及一些常见的维修方法。
彩色电视机的工作原理主要包括三个基本部分：图像处理部分、图像显示部分和电子扫描部分。
图像处理部分：彩色电视机接收到的信号是模拟信号，首先需要经过图像处理部分进行处理。
这一部分主要包括图像放大、彩色信号分离和颜色校正等过程。
图像放大: 接收到的模拟信号需要经过放大处理，以便能够适应彩色电视机的显示器要求。
彩色信号分离: 彩色电视机的彩色图像是通过三种基本颜色——红、绿、蓝（RGB）来表示的。
彩色信号分离的目的是将接收到的复合彩色信号分解为红、绿、蓝三个单色信号。
颜色校正: 由于各个颜色信号的强度和幅度不同，需要进行颜色校正，以确保显示出准确的颜色画面。
图像显示部分：彩色电视机的显示部分主要包括电子枪、阴极射线管（CRT）和荧光屏。
电子枪: 电子枪是产生电子束的设备，它能将来自电视信号源的电信号转化为电子，并且通过加电压使电子形成高速电子束。
阴极射线管（CRT）: CRT是电视机的显示器，它是真空的玻璃管，其中包含了一个荧光屏。
高速电子束从电子枪出发，经过加速电极后，撞击荧光屏上的磷粉，产生红、绿、蓝三原色光。
荧光屏: 荧光屏是覆盖在CRT内壁上的一种物质，它能够发出红、绿、蓝三种光。
当电子束撞击荧光屏时，就会产生可见的彩色光。
电子扫描部分：电子扫描部分主要包括水平跨程和垂直跨程两个部分。
水平跨程: 电视信号是以一定的扫描频率发送的，水平跨程的目的是确保电子束能够按照一定的水平方向扫描整个屏幕。
垂直跨程: 垂直跨程的功能是控制电子束的垂直方向上的扫描，以确保电子束能够按照一定的垂直方向扫描整个屏幕。
至于彩色电视机的维修，一些常见的问题包括：颜色失真: 这可能是由于颜色校正电路中的元件损坏或调整不当所导致的。
可以通过检查和更换有问题的元件来解决。
彩色电视机原理与维修
彩色电视机原理与维修引言彩色电视机是当代家庭娱乐的重要组成部分，它通过显示图像和声音来传达信息，给我们带来了丰富多样的视听体验。
本篇文档将介绍彩色电视机的工作原理以及常见的维修方法，以便读者对彩色电视机有更深入的了解并能够进行一些基本的维修。
一、彩色电视机工作原理彩色电视机的工作原理可以分为图像处理和声音处理两部分。
图像处理彩色电视机的图像处理部分主要包括图像接收、信号解调、信号处理和图像显示四个步骤。
1.图像接收：彩色电视机通过天线或有线输入接收电视信号，这些信号包含了图像信息、音频信息和其他附加信息。
2.信号解调：彩色电视机将接收到的信号进行解调，从中提取出图像亮度（亮度信号）和彩色信息（色度信号）。
3.信号处理：亮度信号和色度信号经过处理后被分别送往亮度电路和彩色电路。
亮度电路处理亮度信号，获得灰度信息；彩色电路将色度信号分成R、G、B三个分量，然后再进行调整和合成。
4.图像显示：通过电子枪扫描管（CRT）显示图像，电子束扫描的速度和强度由亮度信号控制，R、G、B三个分量的强度比例由彩色信号控制，从而实现彩色图像显示。
声音处理彩色电视机的声音处理部分主要包括音频接收、信号放大和扬声器输出三个步骤。
1.音频接收：彩色电视机从接收到的信号中提取出音频信息。
2.信号放大：将提取到的音频信号进行放大处理，然后送往扬声器。
3.扬声器输出：扬声器将放大后的音频信号转换成声音，进行播放。
二、彩色电视机常见问题与维修方法彩色电视机在使用过程中可能会遇到一些常见问题，接下来我们将介绍一些常见问题以及相应的维修方法。
1. 无法开机当彩色电视机无法开机时，可能存在以下几种原因和对应的解决方法：•检查电源：首先检查电视机的电源线是否插好，并确保电源插座正常供电。
如果电源线没有问题，可能是电源板故障，在这种情况下，建议寻求专业人员维修。
•检查遥控器：如果使用遥控器进行开机，检查遥控器的电池是否正常工作，也可以尝试使用电视机上的按钮进行开机。
彩色电视机常见故障与维修
彩色电视机常见故障与维修————————————————————————————————作者：————————————————————————————————日期：彩色电视机常见故障诊断与维修1.三无故障（无图像、无光栅、无伴音）；开启电视机，出现屏幕无光栅、喇叭无声音的故障时，经过反复调节音量和亮度、副亮度电位器故障仍然存在。
产生这种故障的原因一般是电源电路、行扫描电路、显像管电路与公共通道或伴音通道同时产生故障。
1）整流滤波电路发生故障，自激振荡电路发生故障以及比较放大、调频调宽电路和保护电路等发生故障均会引起电源无输出电压。
2）当出现行扫描电路故障时，会使行输出电路不能输出显像管工作所需的各种电压，以及公共通道、伴音电路、场输出电路等所需的工作电压，电视机将呈现无光栅，无伴音的故障现象。
当遥控电路发生故障时，也会使行输出电路不工作，而无法提供显像管正常工作所需的电压以及公共通道和伴音通道正常工作所需的+12V电压，从而产生无光栅、无伴音的故障。
3）同时出现显像管电路与公共通道或伴音通道故障的几率较少，一般通过观察显像管灯丝是否亮、高压是否加至显像管阳极以及测量公共通道或伴音通道的直流供电电压、信号通路是否正常就能确定故障部位。
要想分清故障具体出现在哪一部分，首先要查+117V电压是否有：若有，则故障可能出现在行扫描电路、遥控电路；若无+117V电压，则故障出现在电源电路。
若想分清是行扫描电路还是遥控电路故障，则只需焊开V943的集电极；如果立刻看到光栅或听到声音，则故障出现在遥控电路；否则故障出现在行扫描电路。
2.无光栅、有伴音；西湖CE5416型彩色电视机的伴音功放集成电路N601（AN5265）所需的18V和12V电压分别由开关电源和行输出电路来提供。
伴音正常说明这两组供电电压正常，也表明开关电源及行输出电路均工作正常。
无光栅现象表明显像管中没有高速电子流生成，要想有高速电子流生成，外围电路必须向显像管提供阳极电压、灯丝电压以及加速极电压，缺一不可。
彩色电视机维修方法95736
存在故障的理由：微处理器无正常控制 量输出。
检修步骤：微处理器电源电压和复位电
压
时钟振荡电路
本机键盘
控制
存贮器
微处理器。
（2）存贮器
作用：存贮决定电视机功能、工作状态 和节目状态数据。
故障现象：不能按需要存贮电视节目和 电视机的工作状态。 关键检测点：与微处理器间的信息传输 通道。 存在故障的理由：决定电视工作状态的
现明显的异味，维修中只要找到发 出异味的元件，就能确定出故障部 位。
2.电压测量法
电压测量法就是利用三用表，对 电视机相关电路直流电压进行测量， 将所测电压与正常工作参考电压进 行比较，根据比较结果确定故障范 围。采用电压测量法对彩电故障进 行维修时，对信号处理电路的故障 判定，要注意静态（无信号）和动 态（接收信号）两种不同情况。
G 23 B 24 Y 25
17 KEY－IN2 16 KEY－IN1 15 AV1
14 AV0
HD 26
VD 27 OSC1 28 OSC2 29
TB1238AN
13 AFC－IN
TEST 30 XIN 31
AT24C08
L 波段电压输出 H 波段电压输出 U 波段电压输出
12 I2C总线
11
10 LA7910
观察法是一种以人为主，建立在 电视原理基础上的彩电故障判定方 法。观察法包含看、触、嗅、听四 种故障判定方式。
“看”解决的是人眼所能及的故 障，彩电中很多故障是直观的，如 三无（无光栅、无伴音、指示灯不 亮）障、无彩色、无字符、无图像 等
“触”指通过手与元器件的接触 感觉，对故障进行判定。“触”是 通过元器件的温度与正常温度相比 较来确定某部分电路是否存在故障 的。“触”通常用于电路中有元器 件冒烟或过流损坏的故障判定。
彩色电视机原理与维修
彩色电视机原理与维修彩色电视机是一种能够显示彩色图像的电视设备，它是在黑白电视机的基础上进行了改进和升级。
彩色电视机的原理主要包括图像的传输、信号解码和显示三个方面，下面将详细介绍彩色电视机的工作原理以及一些常见的维修方法。
彩色电视机的工作原理是基于三基色原色理论，即红、绿、蓝三种基本颜色可以通过不同的比例混合得到丰富的彩色图像。
彩色电视机的图像传输过程首先是通过摄像头或视频源将图像信号转换成模拟电视信号。
然后，这个模拟电视信号经过调制器进行调制，形成带有音频和视频信息的调制信号。
接下来，调制信号经过天线或有线电视网络传输到彩色电视机中。
在彩色电视机中，调制信号首先经过解调器解调，将音视频信号分开。
视频信号通过同步分离电路得到图像的亮度和色度信号。
亮度信号是图像的黑白信息，而色度信号则是图像的色彩信息。
接着，亮度信号经过校正电路得到图像的亮暗变化，而色度信号经过色度解调电路得到红、绿、蓝三种基本颜色的信号。
最后，亮度信号和三种基本颜色的信号经过混色电路混合在一起，形成彩色图像。
在维修彩色电视机时，最常见的问题之一是图像不清晰或花屏。
这可能是由于信号传输中的干扰或解码器的故障引起的。
解决这个问题可以尝试重新调整天线或有线电视的连接，检查信号源的输出是否正常，或者检查电视机内部的电路是否出现故障。
另外，彩色电视机的显示屏也可能出现亮度不均或颜色失真的问题。
这可能是由于显示屏的背光灯或颜色滤光片出现故障导致的。
这种情况下，需要更换相应的部件来修复。
总之，彩色电视机是通过调制、解调和混色等过程来实现彩色图像显示的。
在维修彩色电视机时，需要了解这些原理并利用相应的维修方法来解决常见的问题。
同时，由于彩色电视机内部的电路比较复杂，需要慎重处理，避免出现进一步的故障。
彩色电视机是现代家庭娱乐中不可或缺的设备之一。
彩色电视机的原理和维修是电子技术领域的重要内容。
在这篇文章中，我们将进一步探讨彩色电视机的原理，并介绍一些常见的维修方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）机芯电路元件观察
观察电路元件时，主要检查电路中有 无元件存在明显损坏现象.
如电路中有无保险丝熔断，行输出变 压器击穿，电阻烧焦，电容漏液等。
（3）通电观察
针对的是人眼所能看见和人耳所 能听见的故障。如显像管碰极、高 压打火，图像和声音不正常等故障 均可通过通电观察大致确定出故障 范围。
3 结合故障现象，确定故障范围
某些电路中输入信号的频率 和幅度基本相等，采用信号跨接法可 方便进行故障范围确定。如音频信号 处理电路、视频信号和色差信号切换 开关电路等均可采用此方法。
AV、YUV音频输入
RF信号
高频调谐器
A100
IF
TDQ-5B6-M
音频切换/音效处理 /音量控制等 。
N606 TDA9859
开关电源 N801
了解 情况
直观 观察
结合故障 现象确定 故障范围
根据实际情况， 灵活应用维修 方法排除故障
1.了解情况
了解情况主要是向用户询问电视机 发生故障前后的基本情况。这其中包 括：用户电视机维修情况，电视机出 故障前后的市电变化情况。
示例
行管烧毁原因
• 1.行逆程电容容量减小或断开 • 2.行振荡频率变高 • 3.行激励电路工作不正常,造成行激励不足 • 4.行偏转线圈局部短路. • 5.行输出变压器不存在高低压绕组,有高压击穿. • 6.开关电压输出电波器，对 电视机相关电路的脉冲信号进行测 量。利用波形测量法，对电视机进 行故障判定时，能提高故障判定的 准确性。波形测量法适合电路结构 较复杂的彩电故障维修。
电路中某些 信号以脉冲信号 形式输出，如视 频、音频信号等。 这些信号都可以 通过波形测量判 定电路好坏
5.代换法
代换法指采用元件替换的方式， 对所怀疑的元件进行替换。由于代 换法维修，并没有完全锁定故障在 所替换的元件上，仅是怀疑而已， 所以，代换法换下的元件并不一定 存在故障，彩电维修中，代换法只 在故障存在不确定性的情况下使用。
电路中某些 元件需要采用代 换的方式才能判 定其好坏。如行 激励变压器、部 分三极管等
“听”指通过聆听机内发出的异 常声响，来进行故障判定。彩色电 视机中的开关电源、行输出电路， 由
彩电中的开关电源、 行输出电路出故障， 有时会发出异常叫 声
开机后，用 手接触行输 出管散热顺， 对行管进行 温度判定
于工作在高频、高压状态，出现高 频振荡或高压异常，机内均可能出 现异常叫声。不论电视机有无光栅， 均可通过“听”的方式，确定出故 障部位。
彩色电视机维修
一、彩电维修的基本方法
彩电维修是一项技术性较强的工 作。从事此工作的人员，仅掌握电 视技术方面的理论知识和所维修彩 电的工作原理是不够的，还必须掌 握彩电维修的基本方法。通过维修 实践，不断总结维修经验，将各种 维修方法融会贯通，灵活运用，才 能做到判断和排除故障准确快捷。
1.观察法
STR-F6656
音频输出
视频输出
V241 TV视频 V251
TV视频
UV信号
本机控制键 遥控接收器
存贮器 N200 AT24C08
超级芯片
N100 CH05T1601
(CPU、中放/视 频切换/视频处 理/解码/扫描/ 第二伴音解调
AV2－V/Y 视频切换
AV1－V
N350 HEF4053
AV－V/Y
6.调试法
调试法指通过调试恢复电视机原 有工作状态。调试法通常用于光栅 白平衡和会聚调试。也可用于对故 障范围进行确定。
7.开、短路法
电路中某些元件或单元电路，属 于辅助电路或开、短路后，不影响 电路的工作状态和造成其它元件损
坏。
8.信号跨接法
将某部分电路从电路中断开， 然后用电容或短路线将信号输入与 输出进行短接，
彩电中的三极管、 集成块等元件正常 工作需要一定电压， 电压不正常，不是 供电电路不正常， 就是集成块或三极 管等元件损坏。
3.电阻测量法
电阻测量法分在路电阻测量和断 开电阻测量两种方式。与电压测量 法一样，采用电阻测量法对故障进 行维修时，也应当以正常状态下的 标称电阻作为参考电阻。
电路中的集 成块某脚或元件 某点对地电阻基 本上能直接反映 出集成块和所测 试点电路元件的 好坏。
“嗅”指通过机内出现的异味进 行故障判定。彩色电视机中某些元 件（如行输出变压器击穿、电阻烧 毁、高压帽打火等）出故障，机内 会出
彩电中的电阻、行 输出变压器、三极 管等烧焦，会发出 异常气味。
现明显的异味，维修中只要找到发 出异味的元件，就能确定出故障部 位。
2.电压测量法
电压测量法就是利用三用表，对 电视机相关电路直流电压进行测量， 将所测电压与正常工作参考电压进 行比较，根据比较结果确定故障范 围。采用电压测量法对彩电故障进 行维修时，对信号处理电路的故障 判定，要注意静态（无信号）和动 态（接收信号）两种不同情况。
2.直观观察
直观观察包括：外观观察，机内 电路元件观察和通电后对故障现象 的观察三种形式。
外观观察主要针对机壳和显像管。 通过外观观察，可对显像管和机壳 外部损伤程度做出明确判定。
机内电路元件观察，主要检查电 路中有无元件存在明显损坏现象，
（1）外观观察
外观观察主要针对机壳和显像管。 通过外观观察，可对显像管和机壳外 部损伤程度做出明确判定。
TV音频信 号
总线
R/L 伴音功放 N600 TDA7057
R/G/B EW
视放和速度调制信 号放大。 NY01 （VY01－VY09）
场驱动
场输出电路
N400 TDA8350Q
行驱动
EW 行输出电路 V432、 V435
CH-16机芯整机电路组成框图
二.彩电故障维修基本程序 彩电故障维修程序如下：
观察法是一种以人为主，建立在 电视原理基础上的彩电故障判定方 法。观察法包含看、触、嗅、听四 种故障判定方式。
“看”解决的是人眼所能及的故 障，彩电中很多故障是直观的，如 三无（无光栅、无伴音、指示灯不 亮）障、无彩色、无字符、无图像 等
“触”指通过手与元器件的接触 感觉，对故障进行判定。“触”是 通过元器件的温度与正常温度相比 较来确定某部分电路是否存在故障 的。“触”通常用于电路中有元器 件冒烟或过流损坏的故障判定。
