钢闸坝和液压坝的区别
液压坝性能优势
液压坝性能优势
扬州富达液压坝与橡胶坝、翻板门坝及钢坝闸的比较
目前全世界用得最多的活动坝是橡胶坝。
橡胶坝不仅成本高，而且安全性、可靠性较差，使用寿命短。
液压坝即完全达到了橡胶坝能升能降的效果，又克服了橡胶坝安全性、可靠性、耐久性较差的缺点，而且成本还大为降低，使用寿命是橡胶坝的五倍以上。
翻板门坝存在很多的问题，主要有：一是阻水，经不住特大洪水的冲击。
二是易被漂浮物卡塞或上游泥沙淤积，造成不能自动翻版而影响防洪安全。
三是河床上游漂浮物无法清理，造成河道脏乱，影响环境。
四是洪水过后，翻板门再关上时，底部被沙石卡住，造成大量漏水。
液压升降坝以底部为轴，脚下生了根，放倒的坝面沉入河底，再大的洪水都不怕，这就是液压升降坝的最大优势。
同样的规格，钢坝闸的投资是液压升降坝的几倍。
富达液压坝每扇门板采用四点支撑，力学结构科学，抗洪水冲击的能力强，可靠性高，可以在较高溢流时，形成更壮观的瀑布。
钢坝闸仅靠两侧液压缸通过摇臂支撑，力学结构不科学，经不住较大洪水的冲击，可靠性低，只能承受较低溢流。
钢坝闸显然没有彩色弧形液压升降坝美观。

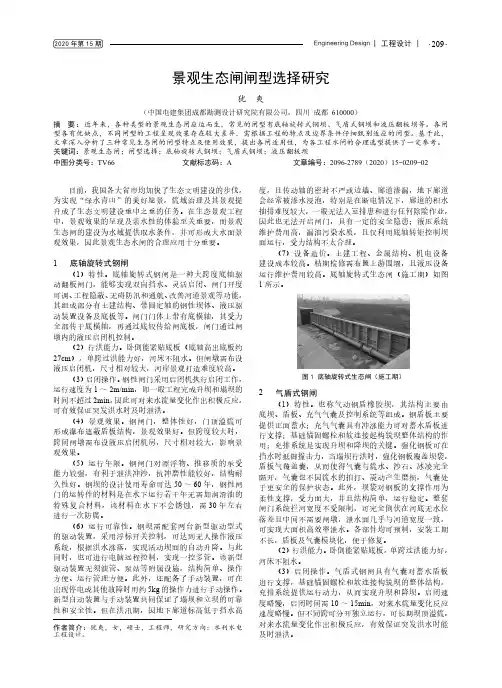

景观生态闸闸型选择研究
Engineering Design | 工程设计 |·209·2020年第15期景观生态闸闸型选择研究犹 爽（中国电建集团成都勘测设计研究院有限公司，四川 成都 610000）摘 要：近年来，各种类型的景观生态闸应运而生，常见的闸型有底轴旋转式钢坝、气盾式钢坝和液压翻板坝等。
各闸型各有优缺点，不同闸型的工程呈现效果存在较大差异，需根据工程的特点及边界条件仔细甄别适应的闸型。
基于此，文章深入分析了三种常见生态闸的闸型特点及使用效果，提出各闸适用性，为各工程水闸的合理选型提供了一定参考。
关键词：景观生态闸；闸型选择；底轴旋转式钢坝；气盾式钢坝；液压翻板坝中图分类号：TV66 文献标志码：A 文章编号：2096-2789（2020）15-0209-02作者简介：犹爽，女，硕士，工程师，研究方向：水利水电工程设计。
目前，我国各大省市均加快了生态文明建设的步伐，为实现“绿水青山”的美好愿景，流域治理及其景观提升成了生态文明建设重中之重的任务。
在生态景观工程中，景观效果的呈现及亲水性的体验至关重要，而景观生态闸的建设为水域提供取水条件，并可形成大水面景观效果，因此景观生态水闸的合理应用十分重要。
1 底轴旋转式钢闸（1）特性。
底轴旋转式钢闸是一种大跨度底轴驱动翻板闸门，能够实现双向挡水、灵活启闭、闸门开度可调、工程隐蔽、无碍防汛和通航、改善河道景观等功能，其组成部分有土建结构、带固定轴的钢性坝体、液压驱动装置设备及底板等。
闸门门体上带有底横轴，其受力全部传于底横轴，再通过底铰传给闸底板，闸门通过闸墩内的液压启闭机控制。
（2）行洪能力。
卧倒能紧贴底板（底轴高出底板约27cm ），单跨过洪能力好，河床不阻水。
但闸墩需布设液压启闭机，尺寸相对较大，河岸景观打造难度较高。
（3）启闭操作。
钢性闸门采用启闭机执行启闭工作，运行速度为1～2m/min ，即一般工程完成升坝和塌坝的时间不超过2min ，因此可对来水流量变化作出积极反应，可有效保证突发洪水时及时泄洪。
钢闸坝和液压坝的区别
钢闸坝和液压坝的区别集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-根据当前社会对城市水利建筑物建设要求较高的实际情况，为了水闸坝的安全性和可靠性，我单位对国内及国际上的使用情况及效果和钢坝闸使用情况及效果进行了大规模的调研，比较得出如下结论：一、使用寿命钢坝闸的设计使用寿命可达50~60年，当前国际上最长寿命的闸为近百年。
国内最早的福建小溪电站为1958年建成至今仍在使用，同样的钢结构在解放前就开始使用一直运用至今的案例到处都有。
而权威部门根据室内测试资料和工程实践初步判定的使用寿命10~15年就必须更换一次坝袋。
至今国内第一条的寿命未超过15年，上世纪我国建的许多橡胶坝已拆除，2005年位于广西东笋电站建的橡胶坝也已拆除改建钢闸门。
一次钢坝闸的投资等于四次橡胶坝的投资（中间大量建设辅助工作不算）。
二、损坏及维修(1)人为破坏造成的损坏橡胶坝容易受到尖利和有尖角物体的损坏，在容易遭受到由于无知或恶意破坏而造成的严重的重复损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。
微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。
且遗留的各种残骸在给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏1、火也许是对橡胶坝最为不利的潜在。
火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。
对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。
2、钢性闸门它本身属性决定上述情况都不会发生。

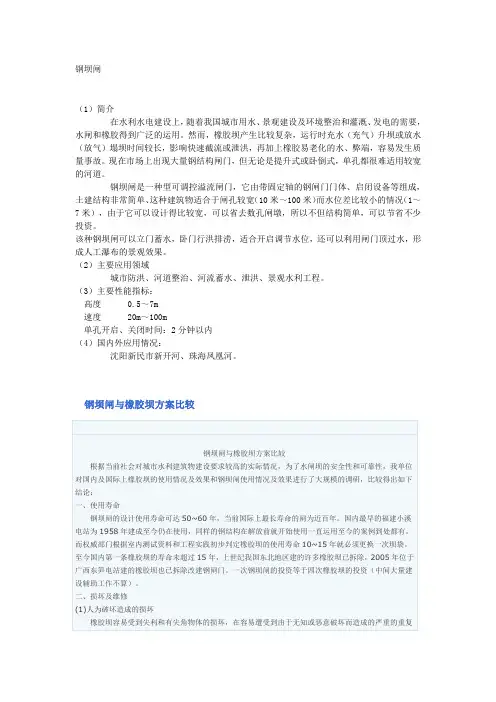

钢 坝 闸
钢坝闸（1）简介在水利水电建设上，随着我国城市用水、景观建设及环境整治和灌溉、发电的需要，水闸和橡胶得到广泛的运用。
然而，橡胶坝产生比较复杂，运行时充水（充气）升坝或放水（放气）塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的水、弊端，容易发生质量事故。
现在市场上出现大量钢结构闸门，但无论是提升式或卧倒式，单孔都很难适用较宽的河道。
钢坝闸是一种型可调控溢流闸门，它由带固定轴的钢闸门门体、启闭设备等组成，土建结构非常简单、这种建筑物适合于闸孔较宽（10米～100米）而水位差比较小的情况（1～7米），由于它可以设计得比较宽，可以省去数孔闸墩，所以不但结构简单，可以节省不少投资。
该种钢坝闸可以立门蓄水，卧门行洪排涝，适合开启调节水位，还可以利用闸门顶过水，形成人工瀑布的景观效果。
（2）主要应用领域城市防洪、河道整治、河流蓄水、泄洪、景观水利工程。
（3）主要性能指标：高度 0.5～7m速度 20m～100m单孔开启、关闭时间：2分钟以内（4）国内外应用情况：沈阳新民市新开河、珠海凤凰河。
钢坝闸与橡胶坝方案比较损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。
微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。
且遗留的各种残骸在坝上给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏1、火也许是对橡胶坝最为不利的潜在危害因素。
火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。
对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。

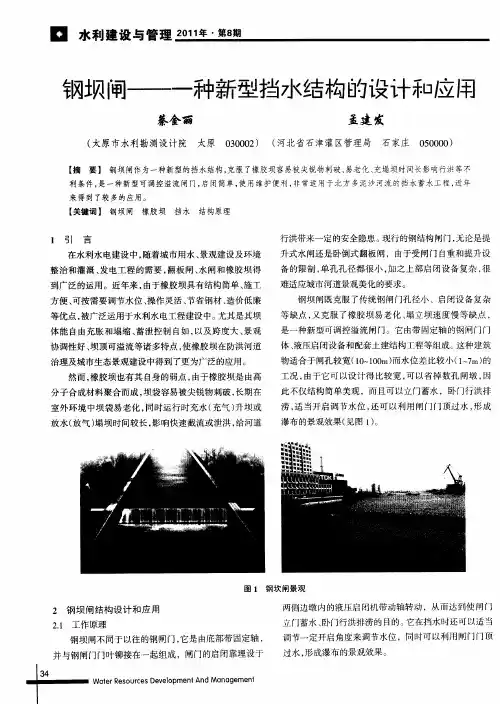

钢坝闸——一种新型挡水结构的设计和应用
￣ ： ｌＬ ｘＰ ３，
一
种新型挡水 结构 的设计和应用
孟建 发
０００ ） ５０ ０
蔡金丽
（ 太原市水利勘测设计院 太原 ００ ０ ） （ ３０２ 河北省石津灌 区管理局 石家庄
【 摘
要 】 钢坝 闸作为一种新 型的挡水结构 ， 克服 了橡胶坝容 易被尖锐物刺破 、 易老 化、 充塌坝时间长影响行洪等不
该 档案保管 单位 顺序号 （ 即案卷号 ） 属类 代号 （ 印机 、 复 打印机 ）
项 目 别代号 （Ｂ 类 ｓ 表示设 备项 目 ） 类
得 心应 手 。 我 院 档号 的 编 制 标 准 得 到 了水 利 部 、 案 局 、 利 档 水 厅 有 关 负 责 同 志 和专 家 的认 可 。我 院 各 类 档 案 都 严 格 按 以上 分 类 组 卷 ，我们 将 档 号 中所 有 的数 据 输 入 档 案 程 序 并 取 值 ， 功 地 打 印 出所 需 要 的 各 种 表 单 ， 步 实 成 初
便 。到春天 解 冻时 ， 冰凌 不能 在橡 胶坝 上溢 流 ， 实 而 锋 结 利 的冰 块很可 能把 橡胶 坝划 破 。
３２ 缺点 ．
液压启闭机 ，每 台液压启 闭机的额定最大功率为 １ｋ Ｗ。 ５
１０ 的钢坝 闸用 ｈ 每
程投资额 ， 更为将来极少的维护减少 了许多管理工作 。
观上都有一定 的影响。 橡胶坝克服了以上缺点 ， 但是橡胶
图 ２ 钢 坝 闸启 闭设 备
坝 坝袋 易 被尖 锐 物刮 破 ， 其 充塌 坝 时 间较 长 ， 于北 方 且 对 季 节性 河 道来 说 ，一 是洪 水 期河 道 内夹 杂 的 大石 块 或树 枝 等较 多 ，坝袋 容 易 被 刮破 ，二是 塌 坝 时 间长 （ ３ ～ 约 ０

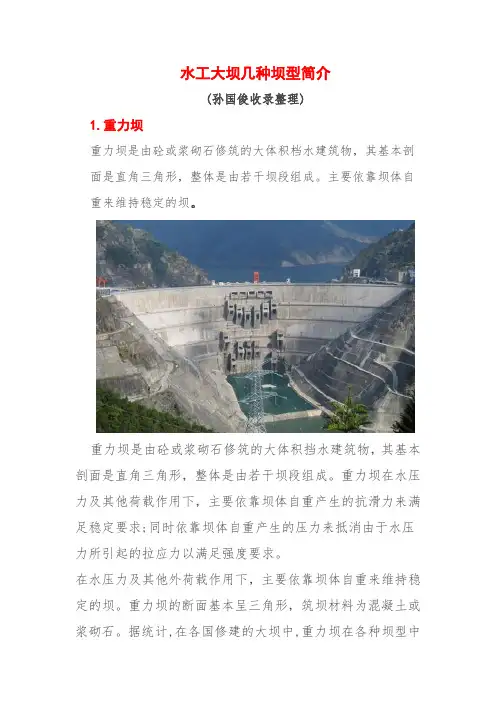

水工大坝几种坝型简介
水工大坝几种坝型简介(孙国俊收录整理)1.重力坝重力坝是由砼或浆砌石修筑的大体积档水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。
主要依靠坝体自重来维持稳定的坝。
重力坝是由砼或浆砌石修筑的大体积挡水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。
重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。
在水压力及其他外荷载作用下，主要依靠坝体自重来维持稳定的坝。
重力坝的断面基本呈三角形，筑坝材料为混凝土或浆砌石。
据统计,在各国修建的大坝中,重力坝在各种坝型中往往占有较大的比重。
在中国的坝工建设中,混凝土重力坝也占有较大的比重,在20座高100m以上的高坝中，混凝土重力坝就有10座。
2.拱坝拱坝是一种建筑在峡谷中的拦水坝，做成水平拱形，凸边面向上游，两端紧贴着峡谷壁。
是指一种在平面上向上游弯曲，呈曲线形、能把一部分水平荷载传给两岸的挡水建筑，是一个空间壳体结构。
拱坝是在平面上呈凸向上游的拱形挡水建筑物，借助拱的作用将水压力的全部或部分传给河谷两岸的基岩。
与重力坝相比，在水压力作用下坝体的稳定不需要依靠本身的重量来维持，主要是利用拱端基岩的反作用来支承。
拱圈截面上主要承受轴向反力，可充分利用筑坝材料的强度。
因此，是一种经济性和安全性都很好的坝型。
平面上呈拱形并在结构上起拱的作用的坝。
拱坝的水平剖面由曲线形拱构成，两端支承在两岸基岩上。
竖直剖面呈悬臂梁形式，底部座落在河床或两岸基岩上。
拱坝一般依靠拱的作用，即利用两端拱座的反力，同时还依靠自重维持坝体的稳定。
拱坝的结构作用可视为两个系统，即水平拱和竖直梁系统。
水荷载及温度荷载等由此二系统共同承担。
当河谷宽高比较小时，荷载大部分由水平拱系统承担；当河谷宽高比较大时，荷载大部分由梁承担。
拱坝比之重力坝可较充分地利用坝体的强度。
其体积一般较重力坝为小。
其超载能力常比其他坝型为高。
关于城市低水头闸坝型式在大跨度河流中的比较与应用
米易县城北闸坝轴线全长145.8m，共设置3孔3.6mx40m（高x宽）钢坝闸门挡水，其中中间1孔为调节闸。设有2个中墩及2个边墩用于放置钢闸门液压启闭机。闸底板置于稍密卵石层，采用C25钢筋混凝土底板，基础表面设计为C40HF混凝土厚度为50cm。底板采用宽顶堰型式，闸门顶允许溢流水深50cm，在坝体内设2.0mx1.5m（高x宽）的交通廊道。坝前防渗铺盖20m，厚0.8m，采用C25钢筋砼浇筑，铺盖下设C15素混凝土垫层厚15cm；坝后设下挖式消力池，长15.0m，深1.0m，消力池底板厚1m，采用C25钢筋砼浇筑，消力池表面设计为C40HF混凝土厚度为50cm；消力池后设海漫，海漫长25m，结合安宁河比降较大、流速较快的特点，海漫采用C15素砼。海漫后设防冲槽，防冲槽底宽2.0m，采用大卵石抛填。
液压升降坝具有下列优点：1、投资：坝面不高时可采用钢筋混凝土结构，基础上部的宽度只要求与活动坝高度相等，同时液压系统简便，因此，工程成本较低。2、泄洪能力：活动坝面放倒后，坝面只高出基础约50cm，达到与橡胶坝同样的泄洪效果，行洪、冲沙、排漂效果良好。3、美观：坝面可喷色彩、文字、图案，可形成水景瀑布。4、采用浮标开关控制，操作液压系统，管理方便。
因此，平卧式钢坝占优。
4.6工程投资
四种坝型土建工程量闸坝相对较多，其余三种坝型相当，但平卧式钢坝均为钢结构，钢坝的钢材使用量为6吨/米，其投资较大；常规水闸由于闸孔较多，且上部有工作桥及启闭房及交通桥，其投资也比较大。因此，工程投资上液压翻板坝及液压升降坝占优。
4.7使用寿命
常规水闸及平卧式钢坝使用寿命为50-60年，液压翻板坝为40年，液压升降坝坝面相对较薄，其使用寿命次之。
缺点：1、钢坝全部采用钢结构精加工制作，投资较高。2、中墩及两侧设备室将占有少量行洪断面。3、坝体检修时需修筑围堰。
4液压升降坝与其他坝型的比较88
液压升降坝与各种坝型的比较一、概述液压升降坝是一项水利科技的创新成果，也是国内外最领先的活动水坝技术。
它广泛应用于灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站等建设。
液压升降坝力学结构科学、泄洪畅快、不畏泥砂淤积、不惧漂浮物影响；部分面板微降即可快速冲掉上游漂浮物，恢复清澈水面；塌坝迅速，确保汛期行洪安全；结构坚固耐用，抗洪水冲击能力强。
它克服了传统活动坝型的主要缺陷，又兼备传统坝型的主要优点：它美观如钢坝闸，可实现瀑布景观；紧贴坝基同橡胶坝，行洪畅通无阻；自动放坝行洪像翻板闸，实现任意高度挡水；坚固耐用似普通水闸，易于维护。
二、结构及原理液压升降坝是起重机后顶直推形式力学原理与液压翻板坝水工结构型式完美结合，兼具挡水和泄水双重功能。
液压升降坝的构造由面板、液压缸和液压泵站等组成。
采用液压启闭系统直接驱动活动坝面，使其绕底轴在一定角度范围内转动，实现升坝挡水，降坝泄洪的功能。
可选配固定支撑杆支撑活动坝面的背面，构成稳定的支撑墩坝。
可采用角度传感器等监测装置，配套电控液压操作系统，达到无人管理即可根据洪水涨落实现活动坝面的自动升降。
三、产品规格面板结构：钢筋混凝土、钢板门型：弧形、平板形、异形(定制)门高（H）：0.5m、1.0m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、6m单扇宽度：标准宽度为6m，非标另行设计。
启闭结构：柱塞缸、双作用缸、多级缸控制系统：手动摇杆式操作、PLC 电控操作、电脑远程监控。
其他可选功能：同步升降坝功能、自动报警功能、自动降坝功能四、工作特点1、面板采用组装式设计、标准化生产，适用于不同宽度要求的河道。
坝体跨度大，结构简单，支撑可靠，对地质适应性强，易于建造和维护。
特别适用于钢坝闸不宜建造的地质条件不良区域及宽度较大的河道。
2、控制系统灵活多样，可针对不同的客户需求，配备手动摇杆式操作、PLC 自控操作、电脑远程监控等控制系统；还可采用角度传感器等监测装置，配套电控液压操作系统，达到自动升降操作。
液压坝在莒县生态河道治理中的应用
液压坝在莒县生态河道治理中的应用发表时间：2019-02-25T15:46:13.303Z 来源：《建筑模拟》2018年第33期作者：王增明1 王家利1 郭宇2[导读] 本文根据液压坝的定义性质原理，在工地实际建设使用情况，分析总结了液压坝的优点和翻板闸的区别，为推广应用提供了思路。
王增明1 王家利1 郭宇21.莒县恒盛水利工程养护有限公司山东日照 2765002.日照市水利局山东日照 276500摘要：本文根据液压坝的定义性质原理，在工地实际建设使用情况，分析总结了液压坝的优点和翻板闸的区别，为推广应用提供了思路。
关键词：液压坝；力学杠杆平衡原理；袁公河治理工程；地质河床；翻板闸1、液压坝的定义液压升降坝是水利科技的一项革命性成果，是目前世界领先的活动坝技术，是活动坝的一种分类形式。
2、液压坝的类型与结构原理2.1.1类型：液压坝是一种活动坝，液压坝、合页活动坝、液压升降坝、水利景观活动坝、统称为活动坝，有常规水闸不可比拟的大跨度优势。
2.1.2组成：液压升降坝的构造由弧形（或直线）坝面、液压杆、支撑杆、液压缸和液压泵站组成。
2.2结构原理：液压坝是一种采用自卸汽车力学杠杆平衡原理、结合支墩坝水工结构型式的活动坝，具备挡水和泄水的双重功能。
2.3工作特点（1）液压升降坝坝体跨度大，结构简单，易于建造。
（2）液压升降坝液压系统操作灵活，可采用手动开关控制。
（3）液压升降坝低水头水力条件优越。
该坝可基本保持原河床，可畅泄洪水、上游堆积泥沙、卵石和漂浮物而不阻水。
与传统水闸及类似的橡胶坝相比，过流能力大，泄流量大。
特别适用于橡胶坝不宜建造的多砂、多石、多树、多竹和地区的河流。
可以调节坝高溢流，可控制上游水位和泄流量。
（4）液压升降坝施工简单，施工工期短，和传统水闸相比，减少了闸墩、大量金属结构埋件及闸门启闭设备，但是混凝土工程量复杂，初期投资节约设备资金，后续维护费用较高。
（5）液压升降坝属于低水头挡水建筑物，广泛使用于水利灌溉，城市美化环境等方面可形成宽阔的水面。
拦水坝方案比选
河道内蓄水闸坝常见的形式有：橡胶坝、钢坝、自控翻板闸，下面就以上几种闸坝的特点作一简单分析和比较：橡胶坝：橡胶坝主要由土建部分、坝袋及锚固件、充排水（气）设施组成。
坝袋采用高强度合成纤维织物结合橡胶制成；坝袋锚固于底板上以后，通过泵和充排管路向其充或排水（气）实现立坝或塌坝。
橡胶坝在使用中有如下特点：1、外形美观，和水体相映成趣；2、造价相对较低；3、密封性好，水体不易流失；4、塌立坝需要专人操作管理，塌立坝需要泵抽，时间需要2-3小时，相对较长；5、塌坝以后形成20cm高矮堰，有一定的阻水和淤积，坝袋抵抗洪水中夹杂的石块等尖刺物体破坏力差；6、坝袋材料使用寿命15年左右，需要定期更换；钢坝闸又称底横轴翻转闸门,钢坝是一种新型可调控溢流坝，它由土建结构、带固定轴的钢性坝体、驱动装置设备等组成。
钢坝在使用中有如下特点：1、外观简单大方，水体溢流，瀑布景观明显2、结构简单，操作方便，2分钟就可以塌立坝，紧急时且可以手动操作，安全性高。
3、抵抗对洪水冲刷破坏性好，表面防腐处理，耐腐蚀性较好，钢坝的设计使用寿命可达50～60年，耐久性好；4、塌坝以后可平于河底，不影响行洪；5、钢坝造价较高，是橡胶坝的3-4倍；自控翻板闸门：主要由钢筋混凝土与金属传动构件组装而成，不需要任何动力和人工，完全由水位的变化而实现闸门的自动开与关。
闸门根据水位的变化自动开启与关闭，完全自动。
自控翻板闸在使用中有如下特点：1、达到设定水位可以自动开启与闭合，管理较方便；2、闸板为钢筋混凝土，耐久性、抗老化性；3、造价低廉，比橡胶坝投资的0.7倍左右；4、需要多孔闸板组合，外观较差，且闸板之间密封性差，容易漏水；5、翻板之后有较大阻水断面，且容易缠绕洪水所带杂物；。
中小河流闸坝新选择——液压升降坝
中小河流闸坝新选择——液压升降坝季昌化;朱水生;郑毅【摘要】随着中小河流治理的加速推进,适应于中小河流的各种闸坝,特别是活动坝得到广泛应用,液压升降坝就是一种适用性很强的新坝型.与橡胶坝、翻板坝、钢坝闸等比较,它结构简单、施工方便、运行和维护简便,不阻水.已有的实用结果证明了其优越性,值得推广.介绍了液压升降坝的结构特点及其结构分析成果.【期刊名称】《水利水电快报》【年(卷),期】2015(036)012【总页数】3页(P27-29)【关键词】闸坝;液压升降坝;中小型河流【作者】季昌化;朱水生;郑毅【作者单位】长江水利委员会,湖北武汉430010;安徽池州百川液压坝科技有限公司,安徽池州247100;长江水利委员会网络与信息中心,湖北武汉430010【正文语种】中文【中图分类】TV649在很多中小河流的治理开发中，广泛运用着各种闸坝，常规泄水闸，或是橡胶坝、翻板门坝和钢坝闸等小型坝。
泄水闸的金属结构及土建工程量较大，上部需设置启闭设备，现场施工量大，一般投资较高。
橡胶坝是目前国内使用最多的活动坝，它具有紧贴河床不阻水、结构简单、坝体跨度大、自重轻、抗震性能好等优点，但存在可靠性较差、坝袋易被漂浮物或尖锐物损坏、使用寿命短等缺点。
翻板门坝虽然能根据上游水位自动调节，造价低，结构简单，管理运行方便，但也存在阻水效应、易被洪水冲毁、易被漂浮物卡塞或上游泥砂淤积，造成翻板不能自动翻转进而影响防洪安全、上游漂浮物无法清理等诸多问题。
为了克服上述活动坝的缺点，池州百川液压坝科技有限公司研制了一种新型活动坝——液压升降坝。
如图1和图2所示，液压升降坝是由一组合页式启闭的混凝土面板、系列固定支撑杆和液压缸、混凝土基础板构成。
其结构如下:(1)活动面板的底部为铰链轴，将活动面板固定在拦水坝的基础上。
(2)活动面板有两种形式，一种是平面板，一种是弧形彩色面板。
坝面高度1.5～6 m，每扇门板的标准宽度为6 m。
(3)液压缸的下部以基础底板为受力点。
钢坝、液压坝、橡胶坝比较
钢坝、液压坝、橡胶坝比较钢坝(底横轴翻板闸门)一、简介底横轴翻板闸门是一种新型景观闸门，它常被用于市政景观要求较高蓄水、防洪设施，或需保持河道原有风貌的水利工程项目。
另对于单孔跨度较大且河道中不能设置中墩，又要能实现单(双)向挡水及动水启闭闸门。
二、构成及工作原理底横轴翻板闸门是一种新型景观液压驱动式闸门，它由门叶、固定在门叶底部的底横轴、多个底支座、自润滑轴承。
底止水封、侧止水封、曲柄拐臂、底轴与闸室之间的防水套装置、液压驱动装置以及液压锁定装置等组成。
底横轴的两端穿过闸墙外伸，其外伸端曲柄拐臂与液压启闭机连接，启闭机库位于两侧闸墩内，底横轴与闸墙之间有水封装置，河道内的水不会渗入启闭机库。
通过控制闸墩两侧的液压启闭机，来驱动底横轴作90?的旋转，从而实现闸门的启闭，能有效保证河道的蓄水、泄洪、溢流、行船等。
由于底横轴翻板闸门是一种新型、新颖的景观液压驱动式闸门，故河道景观效果佳、操作(维护)方便快捷、启闭灵活、闸门开度无级可调、方便调度、启闭设备较隐蔽、无碍风景和通航，不会对原有河道的景观造成不利影响。
且启闭闸门时间较短(只需2,3分钟)，因而能确保突发洪水时及时有效的泄洪。
底横轴翻板闸门，闸门的受力结构从常规闸门的横主梁变为与孔口跨度无关的纵向悬臂主梁受力结构，门叶的悬臂固定端与底横轴连接，闸门的启闭由两台液压启闭机直接驱动底轴旋转钢坝不易被损坏，采用液压启闭机启动，启闭速度可达每分钟一到两米，三分钟内即可完成升坝或卧坝，突发洪水时能保证及时泄洪。
钢坝的设计使用寿命可长达50到60年，而一般的橡胶坝只有10到15年。
钢坝具有寿命长，不易损坏，管理维护简单方便，运行安全可靠，不淤积泥沙，低能耗，水位高度可调节等特点，其他坝闸虽然的价格相对较低，但是后期的维护费用却远远高于钢坝。
三、产品特点1、底横轴驱动翻板闸门可任一位置停止，形成人工瀑布的景观效果。
2、底横轴驱动翻板闸门，驱动合理，土建投资少，制造、安装及维护方便，使用寿命长，景观效果好，是目前业界广泛推广使用的新型闸门。
城市河道治理中景观坝坝型的对比与优选
城市河道治理中景观坝坝型的对比与优选摘要：随着经济社会的不断发展和人民生活水平的提高，河道的整治工程已不仅限于防洪、供水、航运等传统要求，也需考虑到净化环境、涵养水源、服务生产、景观效益、休闲娱乐等多方面的需求。
经过精心设计的河流景观，不仅可大大改善河道及两岸沿线面貌，也可带来生态、环境、经济等效益。
反之，若河流设计没有达到预期目的，则不仅会改变河流原有的结构和功能，还会带来一些不良的生态环境问题。
关键词：橡胶坝；钢坝；液压升降坝；气动盾形坝；对比0 前言受历史及经济建设等多种因素的影响，过去的城市河道治理片面强调河道防洪、排水功能而忽略了河道的其它功能，加之土地紧张、人水争地，致使河道越缩越窄、越挖越深、越修越直、越做越硬。
由于全民环境意识不强，河道管理力度不够，致使河边杂草丛生，垃圾成堆，河水越来越脏、越来越臭。
面对现状，需要转变治水思路：不仅要继承传统治理技术的精髓，还应树立亲水理念，注重多自然型河流建设，营造人与自然和谐的水环境，将工程水利向资源水利、景观水利、生态水利转变。
本文主要介绍了比较常见的四种景观坝的具体形式和原理，并从泄洪能力、地基要求、施工安装、后期运行管理、投资造价、景观生态效果等多方面对四类景观坝进行综合分析，比较不同类型景观坝的优劣，为水系景观工程的坝型设计提供参考和依据。
1 城市河道挡水坝的特点在城市河道治理中，挡水坝是必不可少的水工建筑物，是位于人群密集区的重要水利工程措施，工程具备以下特点：（1）挡水坝工程能形成较好的水面景观，改善水生态环境和人居环境；（2）工程区河道平缓，河道所需的抬水高度一般为 3． 0 ～5． 0 m，挡水坝属于低坝，工程等级较低；（3）河道及其两岸一般已建成了堤防、居民区及交通桥等，挡水坝需保证建成后河道的行洪安全，最大程度地减小对原有建筑物的影响；（4）挡水坝布置紧凑，满足城市供水、航运、排沙排漂等多方面要求；（5）景观坝工程位于居民密集区，有着广泛的社会影响，需满足耐久性好、操作方便、维修简单等特点；（6）工程区对外交通便利，一般能够满足大型机械化设备入场施工，但由于周边居民密集，场区布置会受到一定的限制，工程施工应尽量减少对当地居民生活的干扰和周边环境的污染，这对施工方案也提出了更高的要求；（7）工程中可能会产生较多的固体拆除废弃料、土石开挖量等，需进行外运处理和弃料场水土保护。
液压钢坝技术参数
液压钢坝：大型水利工程的完美选择
液压钢坝技术参数介绍：
液压钢坝作为一种新型水利工程，其优越的性能正在越来越多地
应用于大型水利工程建设中。
液压钢坝的技术参数包括以下几个方面：
1. 型式：液压钢坝的型式分为直壳坝和弯壳坝两种，其巨大的气
密性能使其能够在较大的水压力下工作，可以满足工程所需的大水头
管理和洪水调节功能。
2. 材质：液压钢坝采用优质的钢材制成，其厚度为3-16mm，具有较强的抗震、防风、防腐蚀等性能，同时具有较长的使用寿命。
3. 安全性能：液压钢坝具有良好的安全性能，其能够在各种极端
的自然环境下工作，如零下30°C的低温或50°C的高温环境。
4. 施工难度：液压钢坝的施工难度较大，必须配备高级的施工设
备和精湛的技术水平，确保工程的质量和进度。
总结：液压钢坝是一种新型的水利工程，其优越的技术参数和性
能正在使其越来越受到工程师的关注和应用。
在大型水利工程建设中，液压钢坝的出现可为我们提供更多的选择和发展机会。
《液压坝》景观效果及实用效果
《液压坝》景观效果及实用效果简介：（一）液压卧倒坝（弧型钢制下翻坝）原理在现代水利、水电工程的建设中，随着我国城市水系，景观建设及环境整治和灌溉、发电的需要、水闸、钢坝和橡胶坝得到了广泛应用。
目前在工程建设上钢坝、橡胶坝、翻板坝是工....（一）液压卧倒坝（弧型钢制下翻坝）原理在现代水利、水电工程的建设中，随着我国城市水系，景观建设及环境整治和灌溉、发电的需要、水闸、钢坝和橡胶坝得到了广泛应用。
目前在工程建设上钢坝、橡胶坝、翻板坝是工程建设选择的主要产品，然而，橡胶坝管理难，易损坏、易老化，升坝时间长、安全性能差，事故率高。
钢坝制造成本高，自动翻板坝：阻水严重，不利于泄洪，漂浮物，淤积场易卡坝造成无法使用，故安全性能差，但其它形式的钢制闸门又无法保证较宽河道的工程要求。
我公司是专业研究、开发制造水利产品的专业企业，公司研发部门经过多年的研究，吸取国外工程的相关先进经验，总结其它坝、闸门的不足，研发了具有世界先进水平的液压卧倒坝；此坝是一种由土建结构、坝体、液压驱动装置、液压动力装置、支撑装置、电气控制系统、支铰等设备组成的新型坝型。
它具有成本低廉、使用寿命长、泄洪能力强、密封止水性能好，自动化性能高等优点这种液压卧倒坝适合于河道孔口较宽的水利工程建设，坝宽任意长度都可以使用。
门体高度可设计6米以下的工程，由于此坝设计较宽，可以节省土建投资，而本产品的制造成本也相对低廉，并且可以立坝蓄水、卧坝泄洪，还可以立坝利用门顶过水，形成人工瀑布的美丽景观。
（二）液压卧倒坝（弧型钢制下翻坝）与橡胶坝、钢坝、自动翻板门方案比较（一）液压卧倒坝（弧型钢制下翻坝）与橡胶坝的比较液压卧倒坝（弧型钢制下翻坝）结构为钢性结构，设计使用寿命50年，钢性结构的闸门目前国际上最长使用寿命可以达到近百年。
国内最早的钢性闸门50年代建成至今仍在继续使用，钢性闸门优于其他形式的任何一种门、坝。
而其他形式的门、坝本身就存在很多不足；比如；一；橡胶坝；橡胶坝具权威部门和工程实践初步判定橡胶坝的使用寿命10年左右必须更换一次坝袋，增加了设备的成本，加之人为问题、其他因素的损害橡胶坝虽然建坝初期投资相对底一点但长期计算远比液压卧倒坝高。
钢坝闸工作原理
钢坝闸工作原理
钢坝闸是一种用于控制水位的水利设备，其工作原理如下：
1. 调节闸板角度：钢坝闸的主要部件是闸门，通过调节闸门的倾斜角度来控制水流量和水位。
当闸门完全打开时，水流量最大，水位最高；当闸门完全关闭时，水流量最小，水位最低。
2. 调节闸门高度：除了调节闸门角度外，钢坝闸还可以通过调节闸门的高度来控制水位。
当闸门上升时，水位下降；当闸门下降时，水位上升。
3. 控制闸门开合速度：钢坝闸还可以通过控制闸门的开合速度来影响水位的变化。
开合速度较快时，水位变化迅速；开合速度较慢时，水位变化缓慢。
4. 监测水位：钢坝闸通常配备有水位监测器，用于实时监测水位的变化情况。
通过监测水位，可以根据需要及时调整闸门的角度和高度，以控制水位的稳定和调节。
综上所述，钢坝闸通过调节闸门角度、高度和开合速度，以及监测水位的变化，实现对水位的控制和调节。
这种水利设备可广泛应用于水利工程、水电站、灌溉系统等领域。
钢坝闸与橡胶坝在河道治理中的应用分析
钢坝闸与橡胶坝在河道治理中的应用分析摘要：河道治理中，拦河坝因具有调洪、蓄水、调节水位兼备打造景观的作用，是河道治理当中常见的水工建筑物，目前拦河坝形式多样，种类繁多，其中钢坝闸和橡胶坝是国内中小型河流治理中最为常见的两种类型，本文就两种坝型分别作出类比分析并结合工程实例进行说明，以供后期河道治理类似项目参考。
关键词：钢坝闸；橡胶坝；施工特点；类比分析；适用条件；概述：随着国民经济和社会的不断发展，城镇化和工业化进程的加快，人们的生活水平也在不断提高，物质生活得到了极大的满足和改善的同时，人们对防洪安全保障、生态环境保障等方面也提出了越来越高的要求，而河道既是重要的水利设施，又是生态环境的重要组成部分，加强对河道的治理与生态环境的保护，既是满足人民群众生存发展的当前需要，也是实现社会可持续发展的关键。
拦河坝施工特点：在河道治理中，由于北方水资源较南方匮乏，大多数河流属于季节性河流，水源相对不足，因此为了抬高水位并达到蓄水的景观效果，挡水坝是必不可少的水工建筑物，概括来讲，拦河坝工程施工作业具备以下特点：（1）挡水坝工程，满足河道蓄水的需求，形成较好的景观水面，改善水生态环境，位周边绿化提供水源并为周边居民营造亲水环境；（2）工程区河道平缓顺直，满足河道行洪要求，挡水高度一般低于5米，工程等级较低；（3）最大限度的保证原有河道现状，在原有河道基础上采取工程措施平整防护以提高过流能力，结合现状打造景观效果；（4）尽量减少对当地居民生活的干扰下，施工区域满足三通一平要求，具备保证施工顺利进展的外部条件；（5）拦河坝操作灵活、维修简单，耐久性良好，能根据需要，满足在短时间内控制水位，调节行洪；综上所述，河道拦河坝挡水高度较低控制水位灵活，选址条件相对于传统的重力坝要求也较低，占地规模较小，和传统重力坝相比更加适用于中小型河道的治理，因此被广泛应用于中小城市的河道治理。
钢坝闸和橡胶坝组成及工作原理：1 钢坝闸（1）钢坝闸的组成：底轴驱动钢坝闸门由门叶、底转轴、转轴座、穿墙封水套，驱动装置及锁定拐臂、驱动装置及锁定器、底轴止水、门侧止水及铰座止水等部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据当前社会对城市水利建筑物建设要求较高的实际情况，为了水闸坝的安全性和可靠性，我单位对国内及国际上橡胶坝的使用情况及效果和钢坝闸使用情况及效果进行了大规模的调研，比较得出如下结论：
一、使用寿命
钢坝闸的设计使用寿命可达50~60年，当前国际上最长寿命的闸为近百年。
国内最早的福建小溪电站为1958年建成至今仍在使用，同样的钢结构在解放前就开始使用一直运用至今的案例到处都有。
而权威部门根据室内测试资料和工程实践初步判定橡胶坝的使用寿命10~15年就必须更换一次坝袋。
至今国内第一条橡胶坝的寿命未超过15年，上世纪我国东北地区建的许多橡胶坝已拆除，2005年位于广西东笋电站建的橡胶坝也已拆除改建钢闸门。
一次钢坝闸的投资等于四次橡胶坝的投资（中间大量建设辅助工作不算）。
二、损坏及维修
(1)人为破坏造成的损坏
橡胶坝容易受到尖利和有尖角物体的损坏，在容易遭受到由于无知或恶意破坏而造成的严重的重复损伤的地方不应安装橡胶坝。
2)洪水过后的残骸造成的损坏，景观的影响
由于洪水过后遗留的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。
微小处的漏气易于修复，然而，如果漏气面积很大，例如建筑物的碎石造成的漏气，修复起来比较困难。
且遗留的各种残骸在坝上给景观带来极大影响，目前每次塌坝后运行单位派员进行擦洗，工作量较大。
(3)放气水造成的损坏
放气水期间，橡胶坝体可能会由于紧靠坝下游面的尖利物体所刺破。
(4)磨损造成的损伤
坝体的振动、坝与河床以及与两岸的摩擦，以及漂浮的各种垃圾都可能导致坝的摩损。
(5)火造成的损坏
1、火也许是对橡胶坝最为不利的潜在危害因素。
火可引起大范围的坝体损坏，而修复大面积的坝体有时是不可能的。
对于很重要的坝，可行的办法是提供备用橡胶坝，以便在出现严重损坏时，能迅速替换。
2、钢性闸门它本身属性决定上述情况都不会发生。
在此我们对钢性闸门进行了细致的分析，现在闸门的运转件采用特殊复合材料MGA、MGB，该种材料在水下运行若干年无需加润滑油，也不会锈蚀。
3、最近有资料报导山东临沂市城防工程小埠东拦河橡胶坝运行五六年，就坝体已维修了三次，费用高达600万元（其它未计算），而钢性闸门约三十年左右进行一次防腐即可。
三、运行情况
1、运行时间橡胶坝是通过充气或充水达到升坝的目的，正常需要2~3小时才能完全升或塌坝，时间较长。
而钢性闸门采用启闭机启闭，运行速度可达1~2m/分钟，该工程我单位计算不超过2分钟即可完成开闸和闭闸。
这样可有效的保证突发洪水时能及时泄洪。
橡胶坝会随着使用次数和年份的增加而使用充气（水）、排气（水）时间增长，因为坝内和管道内会结垢的原因。
2、运行可靠性
（1）由于橡胶坝存在泄漏，原因是橡胶膜交联、刺伤、管道联结缺陷以及紧固系统和施工质量，故要不断经常性的充气，否则会出现过了一段时间坝泄气（水）自动塌下来的现象，有时河道内水流干都不知道，造成一定损失，而钢坝闸采用机械锁定，当闸门开启关闭或调节水位时经常角度都可锁定，不会发生移动。
3、振动性
橡胶坝设计规范中明确规定溢流不能超过50cm，否则将出现跨坝事件，而钢坝闸可有效的克服这一缺陷，可以长时间大流量的从坝顶溢流形成瀑布效果。
四、安全可靠性分析
橡胶坝一般须建一座供气站或水泵房，管路多且复杂，而钢坝闸门仅仅配套二台集成式启闭机，该种型式启闭机是一种新型启闭机型式，它结构简单，操作方便，无须油管、泵站等附属设施，另该种启闭机配备了手动装置，若由于停电或其他故障可以手动操作可以手动操作，操作力只需5kg。
这样可以有效的保证塌坝时能塌坝，立坝时能立坝，安全性极高。
橡胶坝一般难实现集中网络控制，而钢闸门（坝）可以实现先进的自动化控制，网络控制在全球任一互联网都可控制。
五、冬季冰冻问题
橡胶坝根据《设计规范》和实际使用情况，冬季一旦结冰就必须做好刨冰工作，否则将对橡胶坝的质量造成致命的损坏，而刨冰工作完全依靠人工完成，既耗时又耗力，且给管理带来极大的不便。
到春天解冻时，冰凌不能在橡胶坝上溢流，结实而锋利的冰块很可能把橡胶坝划破。
钢坝闸可以轻松安全的度过冬季，一般情况钢坝闸比储蓄水位高出几十公分，所以到了冬季，将钢坝闸倾斜一定角度，此时若结冰，冰层可以沿着斜角向上延伸，从而有效的释放水解冰的膨胀力，这样钢坝闸不会受到任何破坏，相当于正常的河边胸墙。
另由于钢材本身的坚硬特质，每年春天的凌汛均可以完全在坝顶泄洪。
六、防腐问题
钢坝闸表面是按照《水利水电钢闸门制造标准规范》进行热喷锌，附着力极强，权威机构研究结果表明，沙的流速≤8m/s，不会对锌层构成破坏，且据了解一般河流的流速不可能达到这个速度。
七、淤积问题
钢坝闸是一种特殊结构的水闸形式，它没有底门槽和侧门槽，是门叶围绕底轴心放置的结构。
上游止水压在圆轴上，当门竖起或倒下时，止水不离圆轴的表面，始终保持密封止水状态；侧面止水同样的原理，止水面始终不离开侧胸墙（不锈钢埋件），故淤沙（泥）不会影响钢坝闸门的开启和关闭。
针对淤积较严重的地区，一般在闸前设挡沙（泥）槛和喇叭口。
一是为了有效的挡住大的石块，二是当塌坝泄洪时，提高闸门位置的流速，可有效的让泥沙、水混合物直接随洪水冲至下游。
北方地区一般情况立坝蓄水是该闸的主要功能。
立坝时间较长易淤积，但是钢坝闸是围绕底轴向下游倾倒，故塌坝时淤积的泥沙被水流冲向下游，不可能形成阻塞。
另，行洪后我们会根据当地的泥沙含量分析出有多少量的淤沙（泥），并通过淤沙（泥）量计算出启门时需要的启闭力，充分考虑到启门时克服淤沙（泥）的力量。
八、能耗的对比
100m橡胶坝的用电负荷量最少需要功率100kw/小时左右，第次升坝时间约为2-3个小时。
100m的钢坝闸的启闭只需要4台液压启闭机，每台液压启闭机的额定最大功率为15kw。
这样1 00m的钢坝闸用电负荷量只需功率60kw/小时左右。
每次升坝时间约为2-3分钟。
钢坝闸比橡胶坝每年节省了相当大的用电量。
江苏朝阳液压机械集团有限公司
2017-7-3。
