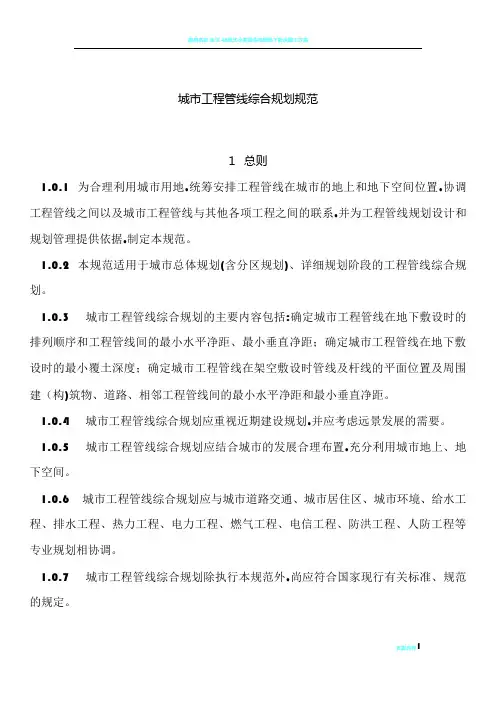

城市工程管线综合规划规范

城市工程管线综合规划规范-综合管沟敷设的一般规定
1 当遇下列情况之一时,工程管线宜采用综合管沟集中敷设。

（1）交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段。

（2）不易开挖路面的路段。

（3）广场或主要道路的交叉处。

（4）需同时敷设两种以上工程管线及多回路电缆的道路。

（5）道路与铁路或河流的交叉处。

（6）道路宽度难以满足直埋敷设多种管线的路段
2 综合管沟内衣敷设电信电缆管线、低压配电电缆管线、给水管线、热力管线、污雨水排水管线。

3 综合管沟内相互无干扰的工程管线可设置在管沟的同一个小室;相互有干扰的工程管线应分别设在关沟的不同小室。

电信电缆管线与高压输电电缆管线必须分开设置；给水管线与排水管线可在综合管沟一侧布置、排水管线应布置在综合管沟的底部。

4 工程管线干线综合管沟的辐射,应设置在机动车道下面,其覆土深度应根据道路施工、行车荷载和综合管沟的结构强度以及当地的冰冻深度等因素综合确定;敷设工程管线支线的综合管沟,应设置在人行道或非机动车道下,其埋设深度应根据综合管沟的结构强度以及当地的冰冻深度等因素综合确定。

我国是于1958年首先在北京敷设了综合管沟。

许多国家对综合管沟的设置原则作了一些规定：
一、俄罗斯在下列情况下，敷设综合管沟：
1.在拥有大量现状或规划地下管线的干道下面。

2.在改建地下工程设施很发达的城市干下面；
3.需同时埋设给水管线、供热管线及大量电力电缆情况下；
4.在没有余地专供埋设管线，特别是铺在刚性基础的干道下面时；
5.在干道同铁路的交叉处。

二、日本
在交通显著拥挤的道路上，地下管线施工将对道路交通产生严重干扰时，由建设部门指定建设综合管沟。

综合管沟建设可结合道路改造（按城市规划道路拓宽等）或地下铁路建设，城市高速路等大规模工程建设同时进行，近年来特别是京都内直属国道上不仅配合上述工程修建综合管沟，而且还单独修建综合管沟。

国外部分综合管沟断面图，见图1。

图1 国外部分综合管沟断面图（单位：mm）
三、国内情况
1.北京市
（1）在不允许挖掘路面的道路下，如政治活动中心地段；
（2）大的广场和宽的路段或者较窄的道路；
（3）过河过湖的管线。

如1958年在天安门广场敷设了1076m综合管沟。

1977年配《毛主席纪念堂》施工，又敷设了500多米。

2.大同市
在道路交叉口处敷设。

自1979年开始，在最近几年新建的交叉口处都敷设了综合管沟。

综合管沟有如下优点：
（1）避免由于敷设和维修地下管线挖掘道路而对交通和居民出行造成影响和干扰，保持路容的完整和美观。

（2）降低了路面的翻修费用和工程管线的维修费用。

增加了路面的完整性和工程管线的耐久性。

（3）便于各种工程管线的敷设、增设、维修和管理。

（4）由于综合管沟内工程管线布置紧凑合理，有效利用了道路下的空间，节约了城市用地。

（5）由于减少了道路的杆柱及各工程管线的检查井、室等，保证了城市的景观。

（6）由于架空管线一起入地，减少架空管线与绿化的矛盾。

综合管沟的缺点：
（1）建设综合管沟不便分期修建。

一次投资昂贵，而且各单位如何分担费用的问题较复杂。

当管沟内敷设的工程管线较少时，管沟建设费用所占比重大。

（2）由于各工程管线的主管单位不同，不便管理。

（3）必须正确预测远景发展规划，以免造成容量不足或过大，致使浪费或在综合管沟附近再敷设地下管线，而这种预测较困难。

（4）在现有道路下建设时，现状工程管线与规划新建工程管线将花费较多费用而造成施工上困难。

（5）各工程管线组合在一起，容易发生干扰事故，如电力管线打火就有引起燃气爆炸的危险，所以必须制定严格的安全防护措施。

综合管沟对路面、交通和人民生活的干扰较少，具有经济上和使用上的合理性。

我国大多数城市都在积极创造条件规划建设综合管沟。

2.3.2 国外进入综合管沟的工程管线有电信电缆、电力电缆、燃气管线、给水管线和排水管线等。

我国北京市进入综合管沟的工程管线有电力电缆、电信电缆、给水及热力管线；大同市进入综合管沟的工程管线有管径300mm以下的给水和排水管线，少数电信电缆管线，并规划放进电力电缆（但电力电缆管线与电信电缆管线要有安全距离）。

干线综合管沟内管线布置图
将下水分出去的综合管沟
图2 综合管沟内各管线的布置形式（单位：mm）（一）
G－燃气 T－电话 W－上水 E－电力
图2 综合管沟内各管线的布置形式（单位：mm）（二）
2.3.3 为了确保综合管沟内各工程管线的正常运行和综合管沟的安全，相互有干扰的工程管线通常分开设置在不同的小室内如电信电缆与高压电力电缆分开设置；燃气管线与高压电力电缆分开设置，以免燃气管线万一泄漏，引起灾害。

大断面的排水布置在综合管沟的一侧或底部。

综合管沟内各管线的布置形式可参见图2。

2.3.4 工程管线综合管沟一般都敷设在机动车道下，其埋设深度要考虑道路施工时的施工荷载及综合管沟的结构强度和当地冰冻尝试、地下水位等
市政基础设施规划一、给水工程规划（一）给水现状规划区由于地表缺水，现状用水得不到保障。

（二）给水规划1、用水量规划区内主要用水性质为工业用水和职工生活用水，规划采用单位用地指标法估算园区工业用水量为8.16万立方米/天，居住用地用水量0.79万立方米/天，其他用地用水量为0.49万立方米/天，消防用水按30升/秒计算。

由此规划预测园区总用水量为9.44万立方米/天。

2、水源规划水源点为花马冲水库、高沟水库和中坝河。

3、水厂规划在园区东南部调协水厂一座，水厂规模为10万立方米/天。

4、给水管网供水管网由DN800球墨铸铁管分别从花马冲水库、高沟水库和中坝河引入园区水厂，在园区内部给水管沿道路布置成环状，管网布置除满足用水要求外，还必须满足消防消火栓布置要求，园区内最不利供水点要求水压应大于0.2Mpa。

给水管材全部采用球墨铸铁管。

5、消火栓设置消火栓平面布置必须满足服务半径不大于150米，沿管道布置直线段不大于120米的原则。

消火栓应设在≥DN100的管段上。

二、排水工程规划（一）排水体制采用分流制排水系统，分别设置雨水和污水排水系统。

各生产企业的污水必须由企业内部的污水处理设施处理，并达到城市污水管网排放标准后方可排入园区污水管网，并送至园区污水处理厂统一处理、统一排放。

雨水由雨水管收集后分别就近排入小河。

（二）污水排放量污水排放量按总用水量的80%计算，污水总量为7.6万立方米/天。

（三）污水处理设施规划结合园区内的地形条件在园区西南角设置污水处理厂，处理规模按7.6万立方米/天设计，占地约5.6万平方米。

（四）污水管网污水管网采用混凝土管，沿道路布置，排水管坡度尽量与道路坡向一致，以减少埋深。

在车行道下管道埋深不小于0.7米，在管道转弯处、管径变化处、支管交汇处、坡度变化处设置检查井，直线管段在不大于《室外排水
设计规范》的规定值处检查井。

（五）雨水排放1、设计参数由于园区与贵阳市相邻，因此暴雨公式采用贵阳市暴雨公式：1887（1+0.707Lgp）q= (t+9.350.031)0.695 设计重现期：排水主沟：P=20年排水干管：P=10年排水支管：P=3年径流系数：建设用地Φ=0.85，绿地Φ=0.35 2、雨水管沟雨水采用混凝土管和沟渠排放，采用分别收集，就近排放的原则，雨水管沟沿道路设置，自流排放。

三、电力工程规划（一）电力1、园区东南侧现有观音堡220KV变电站，用电可靠性高，规划在园区南部设置35KV变电站一座。

2、负荷预测：工业和仓储采用单位面积负荷指标法，住宅、公建等按单位建筑面积负荷指标法进行预测。

按照有关规范规定，结合园区实际用电水平，规划确定用电指标为：工业用地：300—500 KW/ha 仓储用地：20 KW/ ha 道路：10KW/ ha 广场：50 KW/ ha 公共绿地：10 KW/ ha 公共建筑：30—50W/m2 居住建筑：20—60 W/m2 同时考虑同时率及不可预见因素，经计算，预测园区内负荷为141500KW，负荷密度为16700KW/km2 3、电网规划：根据预测结果，规划确定供电电压等级为10KV，规划区内应采用1回线路供电，由35KV变电站引入1回线路。

规划区范围内35KV变电站占地3.45公顷。

规划区内线路设置联络开关，便于线路故障或检修里能互倒互带，确保供电的安全可靠性。

10KV线路采用绝缘导线在综合管沟内沿规划的主要道路敷设，管沟遇有转弯、分支、积水井以及地形高低悬殊的地点，应设置人孔井。

直线段人孔井间距离以不大于100米为宜。

35KV地下电力电缆的埋设要求按《城市电力设计规范》（GB50293—1999）规定控制。

220KV架空电力线走廊宽度按30—40米控制，并满足架空电力线路接近或跨越建筑物的安全距离要求和架空电力线路与地面、街道行道树之间最小垂直距离的要求。

规划区内的配电变压器采用杆式配电站为主，设置在景观绿地和广场附近的配电变压器宜采用箱式配电站，以便与环境协调。

配电变压器设置于负荷中心，低压供电半径小于400米。

规划区内道路的路灯设置间距为25—30米，杆高6—8米，臂长0.5米，主要道路两侧布置，支路单侧布置，线路均采用地下敷设。

路灯电源由就近的公用变压器引出，集中控制。

主要道路照明度为10—15LX，支路为5—10LX。

四、电信工程规划（一）现状园区内现已开通程控电话和移动通讯，通信线路由谷脚电信支局接入，所有线路均采用架空方式敷设。

（二）规划参照有关行业规范及标准，规划区内工业用地按1000m2设置一门电话，公共建筑按150—200 m2设置一门电话，住宅按一户一门电话计，同时考虑公用电话及其他使用需要，预测园区电话数为15800门。

园区内设置一座电信支局，程控电话装机容量为16000门。

园区内的道路设置电信电缆管道，为便于各种弱电管线如闭路电视光缆等统一进入管道敷设，主干道的电信电缆管道设置6孔，支路设置4孔，厂区路、居住组团路设置1—2孔。

电信电缆管道采用综合管沟统一敷设，在道路建设和改造时与其他地下管线一起实施，以利于各种管线统一安排协调。

电信电缆管道原则上敷设在道路的西侧和北侧的人行道下。

园区内的所有电信线路应进入电信管道内敷设，住宅按户线工程实施，电信线路预埋到住户门口，每600户住户或较大的公建群设置一处电信电缆交接箱，电信电缆交接箱按规范设置于室内，在房屋建设时预留电信电缆交接间，每间面积15—20m2。

五、热力规划园区采用集中供热，供热中心设于园区东南部，占地面积约3.85公顷。

初期各生产企业根据自身实际情况采用分散供热，远期采用供热中心集中供热。

第十章实施规划的措施与政策建议1、必须严格按照国家、省及地方政府有关城市政策、法规、条例等进行建设和管理。

2、由土地部门尽快制定土地等级规划，实行土地有偿使用、土地商业性综合开发。

3、坚持统一规划、综合开发、分期实施、配套建设的原则。

4、调动各方面的积极性，组织受益单位集资修建市政工程。

5、如报建项目规模过小，可采取联建、分期建设等方式，严格控制小规模零星开发。

6、奖励与处罚（1）地块内建筑基地为社会公众提供开放空间的，在符合消防、卫生、交通等有关规定的前提下，可按下表的规定增加建筑面积，但增加的建筑面积总计不得超过地块核定面积（地块用地面积乘以核定容积率）的20%。

（2）开放空间是指在地块内为社会公众提供的广场、绿地、通道、停车场（库）等公共使用的室外空间（包括平地、下沉式广场和屋顶平台）。

开放空间必须同时符合下列条件：A、沿园区道路、广场留设；B、任一方向的净宽度在6米以上，实际使用面积不小于150平方米；C、以净宽1.5米以上的开放性楼梯或坡道连接基地地面或道路，且与基地地面或道路的高差在±5.0米以内（含±5.0米）；D、提供室内开放空间的，其最大高差为－5.0至＋12.0米，且开放地面层；E、建设竣工后，应设置相应的标志，并交有关部门管理或经批准由建设单位代行管理；F、常年开放，且不改变使用性质。

（3）在园区内违反规定的建设将按下列方式进行处罚。

A、开发建设者违反规定的由城市规划管理部门按《城市规划法》第五章的条
款规定进行处理。

B、受委托的设计单位违反规定的，可予以罚款或降低其设计资格，情节严重的可吊销其设计资格。

C、园区管理部门违反规定且造成后果者，根据《城市规划法》第四十三条或行政诉讼法的有关条款给予处理。
