火电厂锅炉原理
火电厂锅炉原理
火电厂锅炉原理是指通过燃烧燃料产生高温高压蒸汽，利用蒸汽驱动汽轮机发电的过程。
锅炉是火电厂核心设备之一，其作用是将燃料燃烧产生的热能传递给水，将水加热蒸发成为蒸汽，再将蒸汽送入汽轮机发电。
锅炉分为水管锅炉和火管锅炉两种。
水管锅炉是将水流经管子中，烟气从管子外部流过，水被加热后蒸发成为蒸汽。
火管锅炉是将水放在锅炉内部，烟气从管子内部流过，水被加热后蒸发成为蒸汽。
锅炉的燃料可以是煤、油、气等，燃料燃烧时产生的高温高压烟气通过锅炉的受热面传递热能给水，使水加热蒸发。
受热面包括水管、火管、过热器、再热器等。
水流经这些受热面时被加热蒸发，蒸汽进入汽轮机驱动发电机发电。
火电厂锅炉的运行需要注意安全问题，包括燃烧安全、水位安全、蒸汽压力安全等。
同时需要注意燃料的选择和锅炉的维护保养，以保证锅炉的长期稳定运行和发电效率。
- 1 -。

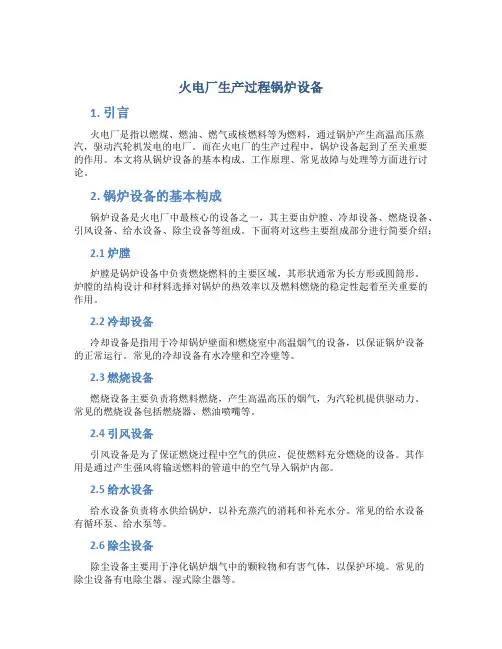

火电厂生产过程锅炉设备
火电厂生产过程锅炉设备1. 引言火电厂是指以燃煤、燃油、燃气或核燃料等为燃料，通过锅炉产生高温高压蒸汽，驱动汽轮机发电的电厂。
而在火电厂的生产过程中，锅炉设备起到了至关重要的作用。
本文将从锅炉设备的基本构成、工作原理、常见故障与处理等方面进行讨论。
2. 锅炉设备的基本构成锅炉设备是火电厂中最核心的设备之一，其主要由炉膛、冷却设备、燃烧设备、引风设备、给水设备、除尘设备等组成。
下面将对这些主要组成部分进行简要介绍：2.1 炉膛炉膛是锅炉设备中负责燃烧燃料的主要区域，其形状通常为长方形或圆筒形。
炉膛的结构设计和材料选择对锅炉的热效率以及燃料燃烧的稳定性起着至关重要的作用。
2.2 冷却设备冷却设备是指用于冷却锅炉壁面和燃烧室中高温烟气的设备，以保证锅炉设备的正常运行。
常见的冷却设备有水冷壁和空冷壁等。
2.3 燃烧设备燃烧设备主要负责将燃料燃烧，产生高温高压的烟气，为汽轮机提供驱动力。
常见的燃烧设备包括燃烧器、燃油喷嘴等。
2.4 引风设备引风设备是为了保证燃烧过程中空气的供应，促使燃料充分燃烧的设备。
其作用是通过产生强风将输送燃料的管道中的空气导入锅炉内部。
2.5 给水设备给水设备负责将水供给锅炉，以补充蒸汽的消耗和补充水分。
常见的给水设备有循环泵、给水泵等。
2.6 除尘设备除尘设备主要用于净化锅炉烟气中的颗粒物和有害气体，以保护环境。
常见的除尘设备有电除尘器、湿式除尘器等。
3. 锅炉设备的工作原理锅炉设备的工作原理可以简单描述为以下几个步骤：1.燃料燃烧：燃料在炉膛中被点燃，产生高温高压的烟气。
2.烟气传热：烟气在炉膛内传热给水冷壁或空冷壁，使其升温。
3.水蒸气产生：蒸汽发生器中的水被加热，转化为高温高压的水蒸气。
4.汽轮机驱动：高温高压的水蒸气进入汽轮机，推动汽轮机旋转，产生电能。
5.余热回收：蒸汽在汽轮机输出功后，通过余热回收器回收热能，再次供给给水预热，提高锅炉的热效率。
4. 锅炉设备的常见故障与处理在锅炉设备的运行过程中，常会出现一些故障。
火电厂生产过程--锅炉设备(PPT34张)
•
85、有梦就去追，没死就别停。
•
86、今天不为学习买单，未来就为贫穷买单。
•
87、因为一无所有这才是拼下去的理由。
•
88、只要我还有梦，就会看到彩虹!
•
89、你既认准这残酷，但我们还是必须往下走。
三、四种锅炉比较
4. 直流锅炉 直流锅炉是指靠
给水泵压力，使给水 顺序通过省煤器、蒸 发受热面(水冷壁)、过 热器并全部变为过热 水蒸气的锅炉。
锅炉型号
┌流量 ┌过热器出口温度 如: HG670/13.7—540/540—7
└压力 └再热器出口温度
HG----哈尔滨锅炉厂； DG----东方锅炉厂； SG---上海锅炉厂； WG---武汉锅炉厂； BG---北京锅炉厂
锅炉本体部分——直流炉的汽水系统
汽包炉
锅炉的辅助设备
1) 送风机 2) 引风机 3) 排粉机 4) 给煤机 5) 磨煤机 6) 粗粉分离器 7) 细粉分离器 8) 煤粉仓 9) 给粉机
储存式制粉系统
锅炉的辅助设备
锅炉的辅助设备
转速的影响：
锅炉的辅助设备
二、锅炉的运行
1. 锅炉中燃料的燃烧 燃煤的燃烧方法有多种，目前电厂所采用
61、宁可笑着流泪，绝不哭着后悔。
•
62、觉得自己做得到和做不到，只在一念之间。
•
63、跌倒，撞墙，一败涂地，都不用害怕，年轻叫你勇敢。
•
64、做最好的今天，回顾最好的昨天，迎接最美好的明天。
•
65、每件事情都必须有一个期限，否则，大多数人都会有多少时间就花掉多少时间。
•
66、当你被压力压得透不过气来的时候，记住，碳正是因为压力而变成闪耀的钻石。
•

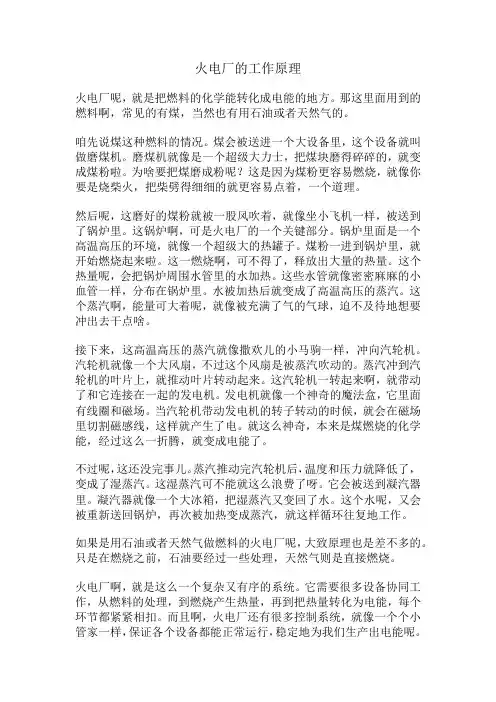

火电厂的工作原理
火电厂的工作原理火电厂呢，就是把燃料的化学能转化成电能的地方。
那这里面用到的燃料啊，常见的有煤，当然也有用石油或者天然气的。
咱先说煤这种燃料的情况。
煤会被送进一个大设备里，这个设备就叫做磨煤机。
磨煤机就像是一个超级大力士，把煤块磨得碎碎的，就变成煤粉啦。
为啥要把煤磨成粉呢？这是因为煤粉更容易燃烧，就像你要是烧柴火，把柴劈得细细的就更容易点着，一个道理。
然后呢，这磨好的煤粉就被一股风吹着，就像坐小飞机一样，被送到了锅炉里。
这锅炉啊，可是火电厂的一个关键部分。
锅炉里面是一个高温高压的环境，就像一个超级大的热罐子。
煤粉一进到锅炉里，就开始燃烧起来啦。
这一燃烧啊，可不得了，释放出大量的热量。
这个热量呢，会把锅炉周围水管里的水加热。
这些水管就像密密麻麻的小血管一样，分布在锅炉里。
水被加热后就变成了高温高压的蒸汽。
这个蒸汽啊，能量可大着呢，就像被充满了气的气球，迫不及待地想要冲出去干点啥。
接下来，这高温高压的蒸汽就像撒欢儿的小马驹一样，冲向汽轮机。
汽轮机就像一个大风扇，不过这个风扇是被蒸汽吹动的。
蒸汽冲到汽轮机的叶片上，就推动叶片转动起来。
这汽轮机一转起来啊，就带动了和它连接在一起的发电机。
发电机就像一个神奇的魔法盒，它里面有线圈和磁场。
当汽轮机带动发电机的转子转动的时候，就会在磁场里切割磁感线，这样就产生了电。
就这么神奇，本来是煤燃烧的化学能，经过这么一折腾，就变成电能了。
不过呢，这还没完事儿。
蒸汽推动完汽轮机后，温度和压力就降低了，变成了湿蒸汽。
这湿蒸汽可不能就这么浪费了呀。
它会被送到凝汽器里。
凝汽器就像一个大冰箱，把湿蒸汽又变回了水。
这个水呢，又会被重新送回锅炉，再次被加热变成蒸汽，就这样循环往复地工作。
如果是用石油或者天然气做燃料的火电厂呢，大致原理也是差不多的。
只是在燃烧之前，石油要经过一些处理，天然气则是直接燃烧。
火电厂啊，就是这么一个复杂又有序的系统。
它需要很多设备协同工作，从燃料的处理，到燃烧产生热量，再到把热量转化为电能，每个环节都紧紧相扣。
火电厂是如何工作的
火电厂是如何工作的火电厂是指利用化石燃料（如煤炭、石油和天然气）或核能等能源进行发电的一种发电方式。
火电厂的工作过程涉及到燃料燃烧、锅炉工作、蒸汽发生、汽轮机运转、发电机工作等多个环节，下面将详细介绍火电厂的工作原理和过程。
火电厂的工作原理可以归纳为以下几个步骤：1.燃料燃烧：火电厂首先将燃料（如煤炭）送入燃料库，并通过输送系统将燃料输送到锅炉内。
在锅炉内，燃料与空气混合并点燃。
燃料的燃烧会释放热能。
2.锅炉工作：在锅炉内，燃烧燃料产生的热能被传导给锅炉的水管，使水管内的水变热。
经过一系列的加热、蒸发等过程，锅炉内的水被加热并转化为高温高压的蒸汽。
3.蒸汽发生：蒸汽是火电厂的关键能量媒介。
高温高压的蒸汽由锅炉送入蒸汽管道，然后进入汽轮机。
4.汽轮机运转：蒸汽进入汽轮机后，通过高速旋转的叶片驱动汽轮机转动。
汽轮机通常是由多级叶片组成的，蒸汽在每个级别上接收并释放能量，最终使整个汽轮机转动。
5.发电机工作：汽轮机的转动会带动连接在其轴上的发电机旋转。
转动的发电机在磁场作用下产生交流电。
经过变压器的升压处理，产生的电能输入到电网中。
除了以上的主要工作环节外，火电厂的工作还涉及到循环冷却系统、废气处理和脱硫除尘等环节。
循环冷却系统是为了保持锅炉和汽轮机运转过程中的适宜温度而设置的。
在火电厂中，循环冷却系统通常使用冷却塔或冷却池来把热能转移到大气中。
这些设备利用冷却介质（如水）与热的设备接触，通过传热传质的方式将热量带走，从而保持设备在安全工作温度下运行。
废气处理和脱硫除尘是为了减少火电厂对环境的污染而采取的措施。
在燃料燃烧过程中，产生的废气中含有大量的二氧化硫和颗粒物等污染物。
火电厂通过脱硫装置和除尘器等设备，对废气进行处理，使其达到排放标准。
总结起来，火电厂的工作过程可以简单概括为：燃料燃烧产生热能，热能通过锅炉加热水转化为蒸汽，蒸汽驱动汽轮机旋转，汽轮机带动发电机发电，最终将电能输入电网。
同时，火电厂还需要进行循环冷却和废气处理等环节，以确保设备的正常运行和环境的保护。

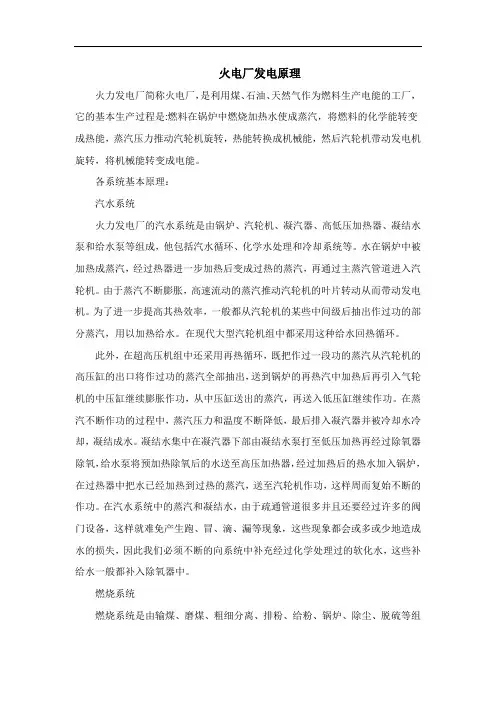

火电厂发电原理
火电厂发电原理火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂，它的基本生产过程是:燃料在锅炉中燃烧加热水使成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。
各系统基本原理：汽水系统火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。
水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。
由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。
为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽，用以加热给水。
在现代大型汽轮机组中都采用这种给水回热循环。
此外，在超高压机组中还采用再热循环，既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出，送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功，从中压缸送出的蒸汽，再送入低压缸继续作功。
在蒸汽不断作功的过程中，蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。
凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧器除氧，给水泵将预加热除氧后的水送至高压加热器，经过加热后的热水加入锅炉，在过热器中把水已经加热到过热的蒸汽，送至汽轮机作功，这样周而复始不断的作功。
在汽水系统中的蒸汽和凝结水，由于疏通管道很多并且还要经过许多的阀门设备，这样就难免产生跑、冒、滴、漏等现象，这些现象都会或多或少地造成水的损失，因此我们必须不断的向系统中补充经过化学处理过的软化水，这些补给水一般都补入除氧器中。
燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱硫等组成。
是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打至粗细分离器，粗细分离器将合格的煤粉(不合格的煤粉送回磨煤机)，经过排粉机送至粉仓，给粉机将煤粉打入喷燃器送到锅炉进行燃烧。

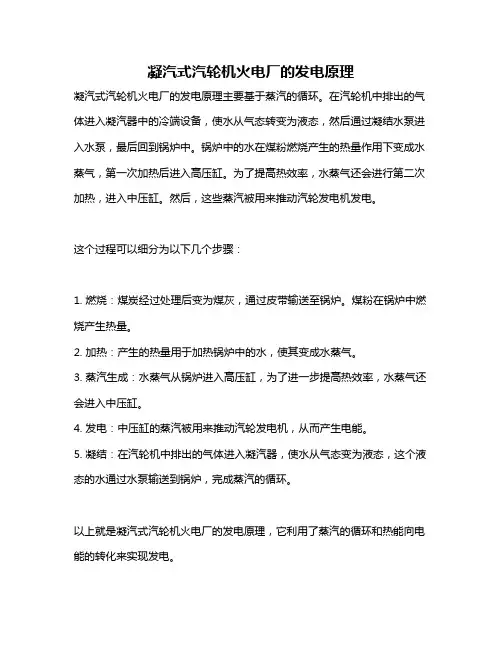

凝汽式汽轮机火电厂的发电原理
凝汽式汽轮机火电厂的发电原理
凝汽式汽轮机火电厂的发电原理主要基于蒸汽的循环。
在汽轮机中排出的气体进入凝汽器中的冷端设备，使水从气态转变为液态，然后通过凝结水泵进入水泵，最后回到锅炉中。
锅炉中的水在煤粉燃烧产生的热量作用下变成水蒸气，第一次加热后进入高压缸。
为了提高热效率，水蒸气还会进行第二次加热，进入中压缸。
然后，这些蒸汽被用来推动汽轮发电机发电。
这个过程可以细分为以下几个步骤：
1. 燃烧：煤炭经过处理后变为煤灰，通过皮带输送至锅炉。
煤粉在锅炉中燃烧产生热量。
2. 加热：产生的热量用于加热锅炉中的水，使其变成水蒸气。
3. 蒸汽生成：水蒸气从锅炉进入高压缸，为了进一步提高热效率，水蒸气还会进入中压缸。
4. 发电：中压缸的蒸汽被用来推动汽轮发电机，从而产生电能。
5. 凝结：在汽轮机中排出的气体进入凝汽器，使水从气态变为液态，这个液态的水通过水泵输送到锅炉，完成蒸汽的循环。
以上就是凝汽式汽轮机火电厂的发电原理，它利用了蒸汽的循环和热能向电能的转化来实现发电。
火电厂生产过程--锅炉设备
火电厂生产过程–锅炉设备引言火电厂是利用燃煤、燃油、天然气等燃料进行燃烧，通过锅炉设备产生蒸汽，然后驱动汽轮机发电的发电厂。
锅炉设备是火电厂中起着至关重要的作用的关键设备。
本文将介绍火电厂生产过程中锅炉设备的工作原理、结构组成和操作过程。
工作原理锅炉设备通过燃料的燃烧产生高温烟气，使水在锅炉的换热面上加热蒸发，产生高温高压蒸汽。
锅炉设备的工作原理主要包括燃烧系统、蒸汽发生系统和排烟系统。
燃烧系统燃烧系统负责将燃料燃烧产生高温烟气，燃烧系统主要由燃烧器、燃烧器调节系统和燃烧控制系统组成。
•燃烧器：燃烧器是将燃料与空气进行混合并喷入锅炉炉膛的设备。
它的主要作用是将燃料完全燃烧，使其释放出的热能转移到烟气中。
•燃烧器调节系统：燃烧器调节系统根据锅炉负荷的变化，自动调节燃烧器的燃料供应量和空气供应量，以保持燃烧的稳定性和高效性。
•燃烧控制系统：燃烧控制系统监测和控制燃烧器的工作状态，保证燃烧安全、稳定和高效。
蒸汽发生系统蒸汽发生系统是将水加热转化为蒸汽的关键部分，主要由锅炉膜壁、水循环系统和蒸汽分离系统组成。
•锅炉膜壁：锅炉膜壁是锅炉的换热面，通过膜壁将烟气和水进行换热。
烟气在膜壁上对水进行加热，使水逐渐升温、转化为蒸汽。
•水循环系统：水循环系统负责将水送入锅炉膜壁并将蒸汽送出，以保持锅炉的正常运行。
水循环系统包括给水系统、循环水系统和排污系统。
•蒸汽分离系统：蒸汽分离系统用于将蒸汽与水进行分离，并将湿蒸汽中的水滴分离出来。
蒸汽分离器是蒸汽分离系统的主要设备，它通过布置特殊的分离板和分离元件来实现蒸汽和水的分离。
排烟系统排烟系统用于将燃烧后产生的烟气排出锅炉并净化处理，保护环境。
排烟系统主要包括烟囱、脱硫装置和除尘装置。
•烟囱：烟囱是将锅炉烟气排出到大气中的通道。
烟囱一般高度较高，以保证烟气能够迅速排出，并减少对周围环境的影响。
•脱硫装置：脱硫装置主要用于减少烟气中的二氧化硫排放，防止酸雨的产生。
常见的脱硫方法有石灰石石膏法、湿法石膏法等。
电厂锅炉原理课件过热器和再热器
再热器的优点在于能够提高蒸汽的温度和压力，增加其在汽轮机中的做功能力。同时，再热器能够进 一步降低汽轮机入口的蒸汽湿度。但是，再热器的制造成本较高，且容易出现传热管爆裂等问题。
应用场景的比较
过热器
过热器广泛应用于火力发电厂、核电站、石 油化工等领域中的各种锅炉和汽轮机中。特 别是在火电厂中，过热器是锅炉的关键部件 之一，对锅炉的安全和经济运行起着重要的 作用。
热力系统原理
锅炉与汽轮机、发电机等设备组成热力系统，实现能 量的转换和利用。
电厂锅炉的主要类型
以生物质为燃料，通过燃 烧产生热量。
以核反应堆为热源，通过 核裂变产生热量。
以煤为主要燃料，通过燃 烧产生热量。
火电厂锅炉
生物质能电厂锅炉 核电厂锅炉
电厂锅炉的发展趋势
高效低污染
多功能化
提高锅炉效率，降低污染物排放，实 现绿色发展。
再热器
再热器主要应用于大型火力发电厂和核电站 中，特别是在高压缸和中压缸联合做功的汽 轮机中应用较多。再热器能够提高汽轮机的 效率，降低能耗，因此在能源利用领域中具
有广泛的应用前景。
05
CATALOGUE
过热器与再热器的未来发展
技术创新与改进
新型传热技术
研发更高效、环保的传热材料和方式，提高过热器和再热器的热 效率。
在运行过程中，需要控制好锅炉的运行参数，如温度、压 力、流量等，以避免对再热器造成过度的热冲击和机械应 力。同时，也需要定期对再热器的各项参数进行监测和记 录，以便及时发现和处理问题。
04
CATALOGUE
过热器与再热器的比较
工作原理的比较
过热器
过热器的主要功能是将饱和蒸汽加热成过热 蒸汽，提高蒸汽的焓值，使其具有更大的做 功能力。过热器利用高温烟气作为热源，通 过传热管将热量传递给管内的蒸汽。
火电厂设备介绍
火电厂设备介绍1. 引言火电厂是一种通过燃烧燃料产生热能，再将热能转化为电能的发电厂。
火电厂设备是实现这一转换过程的关键组成部分。
本文将介绍火电厂中常见的几种设备，并简要介绍它们的工作原理和作用。
2. 锅炉锅炉是火电厂中最核心的设备之一，负责将燃料在高温下燃烧产生热能。
它通常由炉膛、燃烧器、烟道等主要部件组成。
锅炉将水加热到高温高压状态，并产生蒸汽。
这一蒸汽将用于驱动涡轮发电机来产生电能。
3. 出力机出力机是转化锅炉产生的蒸汽能量为机械能的设备。
通常采用的是蒸汽涡轮机和燃气轮机。
蒸汽涡轮机将蒸汽的高温高压能量转化为旋转能量，驱动涡轮机转动。
而燃气轮机则利用燃气的高温高压气流能量直接推动涡轮运转。
4. 发电机发电机是将机械能转化为电能的关键设备。
通过与涡轮机相连，发电机将旋转能量转化为电能。
常见的发电机类型有同步发电机和异步发电机。
同步发电机主要用于火电站，通过与电网保持同步来稳定输出电能。
异步发电机则主要用于小型火电站或独立发电系统。
5. 锅炉辅助设备为了保证锅炉正常运行，火电厂还配备了一系列的辅助设备。
其中包括给水系统、除尘设备、系统冷却设备等。
给水系统负责将水经处理后送入锅炉，以保证锅炉正常运行。
除尘设备则用于减少燃料燃烧过程中产生的废气中的污染物。
系统冷却设备用于防止设备过热，保持设备的正常运行温度。
6. 燃烧系统燃烧系统主要由燃烧器、燃烧控制系统组成。
燃烧器负责将燃料与氧气充分混合并燃烧，产生高温高压的燃气。
燃烧控制系统用于调节燃烧器的燃气流量和比例，以保证锅炉燃烧的稳定性和高效性。
7. 辅助设备除了以上关键设备外，火电厂还配备了许多辅助设备。
其中包括变压器、电力配电设备、控制系统等。
变压器负责将发电机产生的电力升压，使其适应传输和分配的需要。
电力配电设备则将发电机输出的电能传输到各个用电单元。
控制系统则用于监控和控制火电厂各个设备的运行状态，保证火电厂的安全和稳定运行。
8. 结论火电厂的设备是实现燃料燃烧到电能转换的关键部分。
锅炉结构 及工作原理
锅炉结构及工作原理 锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。
（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。
其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。
汽包：汽包俗称锅筒。
蒸汽锅炉的汽包内装的是热水和蒸汽。
汽包具有一定的水容积，与下降管 ，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。
下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。
为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。
联箱：又称集箱。
普通是直径较大，两端封闭的圆管，用来连接管子。
起汇集、混合和分配汽水保证各受热面可靠地供水或者汇集各受热面的水或者汽水混合物的作用。
（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。
水冷壁：水冷壁布置在燃烧室内四周或者部份布置在燃烧室中间。
它由许多上升管组成，以接受辐射传热为主受热面。
作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或者饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。
而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙分量。
水冷壁的形式：1.光管式2.膜式过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，从汽包中引出饱和蒸汽，再经过加热，使饱和蒸汽成为一定温度的过热蒸汽。
省煤器：布置在锅炉尾部烟道内，利用烟气的余热加热锅炉给水的设备，其作用就是提高给水温度，降低排烟温度，减少排烟热损失，提高锅炉的热效率。
