矿用隔爆型外壳设计应注意的问题
矿用防爆电器外壳要求
接合面结构参数、 电缆引入装置的方式等。 ③压力重叠。 若
爆 原理 是 ：在 特 制 的外 壳 内设置 电气 设备 的带 电部件 ， 该 壳必须 装配 普 通工 具 不可 解 除的联 锁 装置 ， 以免在 通 电的 外 壳 能够将 壳 内 电气部 件 产 生 的 火花 和 电弧 与 壳 外 爆 炸 情 况下 开盖 引发 电气 故 障 ， 继 而造成 爆 炸事故 。 ⑤ 标 志。 隔 性 混 合物 隔离 。 并且 外 壳需 要承 受 壳 内 电气 设 备 的火花 、 爆 外 壳上 必须有 清晰 永久 的防 爆标 志和 安 全标志 ｏ 电弧 引爆 时所 产生 的爆 炸压 力 ， 在 该 压 力 的作 用下 ， 能 够 ２ ． １ 煤矿 井下 用 电机 外 壳采用钢 板 或铸钢 。（ １ ） 煤 矿 井 确 保 外 壳的安 全性 。 下 用 电机在 采 掘 面上 使用 的隔爆 型 电机 ， 其 外壳应 采 用 钢 对于 电气 设 备来 说 ，矿 用 隔 爆 型 外 壳 是一 种 防 爆 型 必须得 到 防爆检 验 部 门 式， 通过 外 壳任 何结 合面 或结构 间 隙渗 透 到外 壳 内部 的可 板 或 铸钢 。若 采 用稀 土 球墨 铸铁 ， 的认 可 ：在 其 他 场 所 用 的 隔爆 型 电机 ，外 壳 可 用 不低 于 燃 性 混合 物 对于 外 壳来 说 ， 通 常 情 况下 都 能够承 受 ， 进 一 Ｔ ２ ５ ０的高强度铸铁。② 工厂用 电机外壳可采用不低于 步 确 保 内部爆 炸 不 出现 损坏 ，并 且 不会 引起 外部 由一 种 、 Ｈ Ｈ Ｔ ２ ０ ０的灰铸 铁 。 多种 气体 或蒸 汽 形成 的爆 炸性环 境 的点燃 。 ２ ． ２ 外 壳紧 固螺栓 。连 接外 壳 的紧 固螺 栓 除承 受必 要 ２ 煤 矿 防爆 电器外 壳性 能分 析 还 要承 受爆 炸压 力 。 对于 隔爆 型 外 壳来 说 ， 一般 要承 受 内部 爆 炸性 气体 混 的锁 紧力 外 ， ２ ． ３ 外 壳 紧 固螺栓 的 间距 ， 与外 壳件 的形状 、 材质、 有 合物 爆 炸时 产生 的压 力 ， 并 且 必须 阻止 内部 爆 炸 向外 壳周 Ｊ Ｃ级 一般 不 大于 ７ ０～ 围 的爆 炸性 混合 物进 行传 播。 鉴于 这一 要 求 ， 在 设计 上 必 无筋 均 有关 系 。 对于平 面结 构 ， ｌ ０ ｍｍ ， 其他 隔爆 等 级一 般 不 大于 １ ２ ０ ｍｍ。止 口结构 时 ， 须考虑外壳的隔爆性 能： （ ｊ ［ ） 耐爆性能。 由于需要承受内腔 ８ 般 不大于 １ ４ ０ ｍｍ。 螺栓 的个 数 ， 对于平 面 结构 ， 一般 不 的爆 炸压 力 ， 要 求 外 壳 的 刚度 、 强 度 能 够 抵御 爆 炸 力 的 冲 止 口结 构不 应 少于 ３个 。 击。材质 的选择 至 关重 要。外 壳材 料 必须 有 足够 的刚度 和 少于 ４个 ，
隔爆型电气设备隔爆外壳的设计要求
隔爆型电气设备隔爆外壳的设计要求摘要：防爆型电气设备是指外壳具有隔爆能力的电气设备，这类设备不仅具有较高的使用价值，其安全性能也非常可靠，是最具实用价值的一种电气设备。
当前，许多煤矿或石油化工企业都在爆炸性环境中作业，工作人员的生命安全在这种危险环境中难以得到保障，需要借助电气设备来作业，而在这种环境中作业的电气设备至少有80%为隔爆型电气设备。
对于这类设备来说，隔爆外壳设计合理与否直接关系到设备的实用性、可靠性与安全性，本文试对隔爆外壳的设计要求进行如下分析。
关键词：电气设备；隔爆型；隔爆外壳；设计要求隔爆型电气设备主要用于石油化工或煤矿等危险环境中作业，这类设备借助其隔爆外壳来确保其作业安全，其隔爆外壳具有不传爆性与耐爆性，在隔爆结构上具有特殊的参数要求。
例如，隔爆外壳虽然存在接缝，但是为了确保具有足够的隔爆性能，隔爆外壳在接缝间隙上应小于可燃性气体在实验中的最大安全间隙，若可燃性气体在进入隔爆设备外壳之后遭遇电火花，被点燃后产生的爆炸火焰将会被严密限制在隔爆外壳之中，而不会与外壳外部环境中的可燃物混合，使外部环境发生爆炸。
可以说，隔爆外壳既能保证外部环境的安全，也能保证设备本身的安全，因此隔爆外壳的设计十分重要。
一、分析爆炸压力所谓爆炸压力，是指气体生成物在产生的那一瞬间所产生的压力，为了获得理论值，实验应该在正常温度与正常压力下进行，实验环境应该密闭的，并且具有一定容积，还需要处于绝热状态下。
假设隔爆电气设备在充满9.5%浓度甲烷气体的环境中进行实验，其爆炸瞬间的温度t将会达到2100~2200℃，而爆炸前的温度一般在15~17℃左右。
根据玻义耳-马略特定律，求得爆炸后的瞬间爆炸压力为：公式（1）在这个公式中，和分别指爆炸前的压力与绝对温度，一般为1*105Pa，为（273+）℃；T则是爆炸后的绝对温度（273+t）℃。
在隔爆外壳设计中分析爆炸压力，主要目的在于发生内部爆炸时可以避免壳体发生较大的变形或出现严重的损害。
矿用低压保护箱外壳的设计及制造
护不要 发生碰撞 ， 万一 碰撞 并 影 响 其 隔爆 性 能 必须 进 行修 复 ， 否则不 可以继续使 用 。
３ 低压保护箱盖 的设计及制造
２
前 盖的组成部 分 主要 有 （ 图 １ ： 兰 、 板 、 如 ）法 面 观 察窗等 ， 按照 图纸将 一 些零 件 组 焊 成 部件 再 将 部件 按 照壳体 图纸中 的要求 焊接成 形 。焊接成 形 的上盖需 要
的壳体总装 ， 主要有（ ） １ 闭锁 机构 、２ 壳体焊接 、３ （） （） 上盖、４ 前门、５ 电缆引入装 置、６ 开门机构等 。 （） （） （）
接成形的壳体需要进行震动时效处理降低和均化残余
应力 ， 使壳体各 方面作用 的力基本 趋于平衡， 防止变 形。
壳体 的隔爆面制造工艺如下 ： 加工壳体上腔法兰
ＸＵＥ — ａ ＸＩ ｔ ｕ ｑａ ｇ Ｄｅ ｂ ｏ， Ａ ｔｏ — ｉ ｎ
（ ｕｈｕＣ ａ ＭｉｅＭａｈｎｒ ａｔ ｙＸｕｈｎ２ ０ ，ｈｎ ） Ｘ ｚｏ ｏ１ ｎ ｃｉｅｙＦｃｏ ， ｚｏ ２ ４ Ｃ ｉａ ｒ １ ０
Ａｂ ｔ ａ ｔ Ｔ ｅｐ ｐ ｒｐｅ ｅ ｔ ａ －ｒｏ ｏ ｓｎ ｎ ｅ ｉｎ ａ ｄ ｍａ ｕａ ｔｒ ｆＭｉｅ ｆ ｍｅｐ ｏ ｆｍｏ ｉ ｕ ｓａｉｎ ｓ ｒ ｃ ： ｈ ａ ｅ ｒｓｎ ｓｆ ｍｅｐ ｏ ｆｈ ｕ ｉｇ ａ ｄ ｌ － ｌ ・ ｅ ｏ
论研究和实践证明： 在相同容积、 同形状的隔爆外壳 不 中， 非球形外壳 中的爆炸压力 比球形外壳中压力低 ， 即 球形外壳的爆炸压力大 ， 而长方体外壳爆炸压力小 ， 外 壳内的爆炸压力是随着容器形状 的不同而改变。这是 因为随着外形散热表面积的增大而降低 了爆炸压力。 因此设计时采用了长方体 ， 这样可以提高外壳的耐爆 能力。但长 、 、 宽 高尺寸之 比不要过大 ， 否则易发生压 力重叠现象 。隔爆外壳不但具有耐爆性还应具有隔爆 性， 无论何种形状的外壳 ， 都不是天一无缝的整体 ， 各 零件间的接合面处存在缝 隙。理论研究和实践证明了 隔爆 接合 面间 隙越大 传爆 性越 强 ， 反之传 爆性越 弱 ， 隔 爆性能越好。因此只要接合面的间隙及接合面的长度 设计合理就能起到隔爆的作用。
如何保证矿用隔爆设备的隔爆性能
爆接合面尺寸应符合相关标准要求外 ， 特别需要注
意 的是 ：① 当法兰长度确定后 ，法兰的厚度应设 计 适 当 ，以防在 爆 炸压力 作用 下 ，使 法兰 的瞬 间和
残余变形影响隔爆 间隙宽度 ；② 要保证各零件间
连接的可靠性 ，无论是紧固用的卡爪还是螺钉都必 须有足够 的强度 ，并配有 防松措施 。在螺钉紧 固 中，若 以弹簧垫圈防松 ，拧紧螺钉时，只需将弹簧 垫圈压平即可 ，不宜拧得太紧 ，否则 ，螺钉 的预应
部的部位 ，称之为隔爆接合面。因此 ， 保证矿用隔 爆外壳尤其是隔爆接合面的质量对于保证矿用设备
的隔爆性能至关重要 。
１ 保证 隔爆外 壳的结构 强度
１１ 隔爆外 壳材 质 的选择 ．
对于工作面隔爆设备 ，由于煤、岩石 冒落 ，有 可能被砸 ，其隔爆外壳须用钢板或铸铁制成。其他 外力 冲击不到 的及容积 不大于 ２ Ｌ的隔爆外壳 ， ． ０ 可用牌号不低 于 Ｈ ２ － ７ Ｔ ５４ 的灰铁制成 。
２ ７
两大类 ：平面对平面接合 、圆筒面对 圆筒面接合 。 ２１ 平面 对 平面接 合 ． 平面对平面接合面的隔爆性能是通过足够小的 隔爆 间隙 和足够 宽 的接合 面宽度 来保 证 的。除 了隔
圆筒面对圆筒面的接合面的隔爆性能是通过足 够小的最大直径差和足够长的最小有效长度保证
的。对 于此种接合形式 ，在满足隔爆尺寸 的前提 下， 应适当设计直径差和安装的同心度 ，避免单边 间隙过大或过小造成互磨现象的发生。 不 论哪种 结构 的隔爆 形式 ，隔爆 面的腐 蚀是 影
个外壳 中，即隔爆外壳。这种外壳除了将其内部的 火花 、电弧 与设备使 用环境 中的爆炸性气体隔开
式中
ａ 球形容器的内半径 ，ｍ 一 ｍ； 爆 炸过程 中任一瞬 间的球形前焰 面半

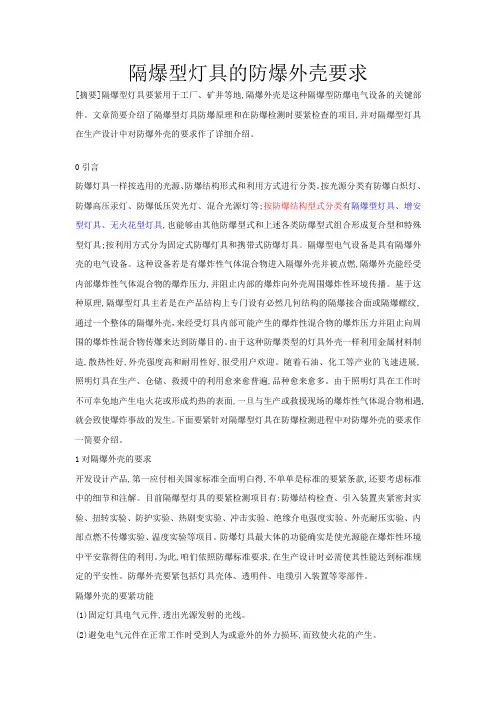

隔爆型灯具的防爆外壳要求
隔爆型灯具的防爆外壳要求[摘要]隔爆型灯具要紧用于工厂、矿井等地,隔爆外壳是这种隔爆型防爆电气设备的关键部件。
文章简要介绍了隔爆型灯具防爆原理和在防爆检测时要紧检查的项目,并对隔爆型灯具在生产设计中对防爆外壳的要求作了详细介绍。
0引言防爆灯具一样按选用的光源、防爆结构形式和利用方式进行分类。
按光源分类有防爆白炽灯、防爆高压汞灯、防爆低压荧光灯、混合光源灯等;按防爆结构型式分类有隔爆型灯具、增安型灯具、无火花型灯具,也能够由其他防爆型式和上述各类防爆型式组合形成复合型和特殊型灯具;按利用方式分为固定式防爆灯具和携带式防爆灯具。
隔爆型电气设备是具有隔爆外壳的电气设备。
这种设备若是有爆炸性气体混合物进入隔爆外壳并被点燃,隔爆外壳能经受内部爆炸性气体混合物的爆炸压力,并阻止内部的爆炸向外壳周围爆炸性环境传播。
基于这种原理,隔爆型灯具主若是在产品结构上专门设有必然几何结构的隔爆接合面或隔爆螺纹,通过一个整体的隔爆外壳，来经受灯具内部可能产生的爆炸性混合物的爆炸压力并阻止向周围的爆炸性混合物传爆来达到防爆目的。
由于这种防爆类型的灯具外壳一样利用金属材料制造,散热性好,外壳强度高和耐用性好,很受用户欢迎。
随着石油、化工等产业的飞速进展,照明灯具在生产、仓储、救援中的利用愈来愈普遍,品种愈来愈多。
由于照明灯具在工作时不可幸免地产生电火花或形成灼热的表面,一旦与生产或救援现场的爆炸性气体混合物相遇,就会致使爆炸事故的发生。
下面要紧针对隔爆型灯具在防爆检测进程中对防爆外壳的要求作一简要介绍。
1对隔爆外壳的要求开发设计产品,第一应付相关国家标准全面明白得,不单单是标准的要紧条款,还要考虑标准中的细节和注解。
目前隔爆型灯具的要紧检测项目有:防爆结构检查、引入装置夹紧密封实验、扭转实验、防护实验、热剧变实验、冲击实验、绝缘介电强度实验、外壳耐压实验、内部点燃不传爆实验、温度实验等项目。
防爆灯具最大体的功能确实是使光源能在爆炸性环境中平安靠得住的利用。

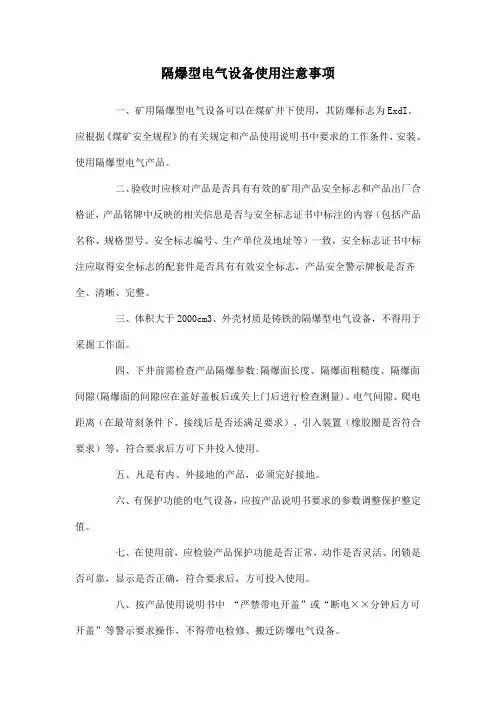

隔爆型电气设备使用注意事项
隔爆型电气设备使用注意事项一、矿用隔爆型电气设备可以在煤矿井下使用，其防爆标志为ExdI。
应根据《煤矿安全规程》的有关规定和产品使用说明书中要求的工作条件，安装、使用隔爆型电气产品。
二、验收时应核对产品是否具有有效的矿用产品安全标志和产品出厂合格证，产品铭牌中反映的相关信息是否与安全标志证书中标注的内容（包括产品名称、规格型号、安全标志编号、生产单位及地址等）一致，安全标志证书中标注应取得安全标志的配套件是否具有有效安全标志，产品安全警示牌板是否齐全、清晰、完整。
三、体积大于2000cm3、外壳材质是铸铁的隔爆型电气设备，不得用于采掘工作面。
四、下井前需检查产品隔爆参数:隔爆面长度、隔爆面粗糙度、隔爆面间隙(隔爆面的间隙应在盖好盖板后或关上门后进行检查测量)、电气间隙、爬电距离（在最苛刻条件下，接线后是否还满足要求）、引入装置（橡胶圈是否符合要求）等，符合要求后方可下井投入使用。
五、凡是有内、外接地的产品，必须完好接地。
六、有保护功能的电气设备，应按产品说明书要求的参数调整保护整定值。
七、在使用前，应检验产品保护功能是否正常，动作是否灵活、闭锁是否可靠，显示是否正确，符合要求后，方可投入使用。
八、按产品使用说明书中“严禁带电开盖”或“断电××分钟后方可开盖”等警示要求操作，不得带电检修、搬迁防爆电气设备。
提升系统选用变频调速装置应注意的问题变频调速装置能实现电动机的软起动、软停车、具有减少机械冲击、减轻对电网的冲击等诸多优点，越来越多的提升机系统选用变频调速装置。
但目前变频调速装置的工作特性有二象限运行和四象限运行之分，只有四象限运行的变频调速装置能用于提升系统，否则可能带来系统隐患，因此，矿井提升机系统选用变频调速装置时，应选择具有四象限工作特性的变频器。
为方便矿山用户合理选用变频调速装置，安标国家中心对已获得安全标志具备四象限工作特性的变频调速装置在安全标志网站上进行了明确标注，供矿山用户选用参考，在变频调速装置安全标志证书中也将注明其工作特性。
矿用隔爆型产品图纸审核应注意的问题
在运行过程中产生的火花和温度 。为了防止这些火花
和 温度 引起 周 围可 燃 性 介 质爆 炸 ， 求 防爆 产 品必 须 要
确保内部 电气线路上产生的火花和高温 不传到周围介
质 中去 ， 就是 说外 壳 必 须 能承 受 内部爆 炸 压力 或 者 也 使 火花 熄灭 ， ＥⅣ Ｇ ｙ 一 ６ ０ Ｉ Ｂａｏ Ｃ ｔ — Ｕｒ
浅析矿用隔爆型干式变压器外壳设计
对于 不 同的爆炸 性 气 体 混合 物 ， 都 对 应 一 定 的法
ｌ 间 隙 隔爆 原 理
问隙 隔爆原 理 的研究 已有 ８ ０多年 的历 史 ， 日 趋成 熟 ， 并广 泛应 用 于 实 践 。爆 炸性 气 体 混 合 物
的火 焰 ， 在 狭小 间 中熄 灭 的理 论 ， 是 建立 在管 道
Ａｂｓ ｔ ｒ ａ ｃ ｔ：Ｉ ｔ ｇ ｉ ｖ ｅ ｓ ｔ ｈ ｅ ｋ ｅ ｙ ｆ ａ ｃ ｔ ｏ ｒ ｓ ｉ ｎ ｄ ｅ ｓ ｉ ｇ ｎ ｏ ｆ ｌａ ｆ ｍｅ ｐ ｒ ｏ ｏ ｆ ｅ ｎ ｃ ｌ ｏ ｓ ｕ ｒ ｅ ｏ ｆ ｄ ｒ ｙ—ｔ ｙ ｐ ｅ ｔ ｒ ａ ｎｓ ｏｒ ｆ ｕｌ ｅ ｒ ｏｒ ｆ
体混合 物 ， 对应 的临界 平面 间隙也 不相 同 。
显然 ， 隔爆外 壳之 所 以能隔爆 ， 是 由于法 兰平
面 间隙的熄 火作 用和 法兰平 面 间隙对爆 炸产 物 的 冷却作 用 ，其隔爆 性能 取决 于法 兰平 面间 隙 （ Ｗ）
和法 兰平 面长度 （ ） ， 以及 二 者 之 间 的配合 关 系 。
计 的灵活 性 、 制造 的简 单 性 和 降低 生 产 成 本 等 因
素， 隔爆型干式变 压器 采用 Ｈ级 绝缘 浸渍类 绕 组 ， 空气 自冷型 ， 其 隔爆外 壳除具有普通 变压 器 的电气 强度 、 力学性 能 ， 还 必须 具 备 耐爆 性 能 。 。 。本 文 通 过在矿用 隔爆 型干式 变 压器外 壳 的 间隙 隔爆 原 理、 隔爆接合 面结 构参 数 、 性 能保证 、 外 壳强 度 、 外 壳结构方 面的分析 ， 提 出其设计要 点。
（ Ｈｅ ｎ ａ ｎ Ｔ ｉ ａ ｎ ｌ ｉ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ Ｅ ｑ ｕ ｉ ｐ ｍｅ ｎ ｔ Ｃ ｏ ．，Ｌ ｔ ｄ ．，Ｎａ ｎ ｙ ａ ｎ ｇ Ｈ ｅ ｎ ａ ｎ ４ ７ ３ ０ ０ ０ ）
矿井隔爆型电气设备的技术要求与操作维护
矿井隔爆型电气设备的技术要求与操作维护[摘要]隔爆型电气设备是把电气元件都装入隔爆、外壳内的这种外壳由具有相应强度的钢板或铸铁作成，它能把其内部的火花、电弧与混合爆炸物隔开。
本文主要阐述了矿井隔爆型电气设备对隔爆外壳的技术要求、隔爆型电气设备的操作与维护等技术问题。
【关键词】隔爆型电气设备；技术要求；操作维护隔爆型电气设备是把电气元件都装入隔爆、外壳内的这种外壳由具有相应强度的钢板或铸铁作成，它能把其内部的火花、电弧与混合爆炸物隔开。
隔爆是电气设备外壳内引发爆炸时不会造成设备外爆炸物的爆炸。
间隙能具有隔爆作用，是因为间隙的熄火作用加上间隙对爆炸产物的冷却作用。
1、对隔爆外壳的技术要求隔爆外壳是可承受内部爆炸压力，并可阻止内部爆炸向外壳周围传播的电气设备外壳。
隔爆外壳具有耐爆性和隔离性。
它的要求是：1.1有足够的机械强度隔爆外壳要具有足够的机械强度，外壳的强度要经过水压试验，符合相关规定的要求。
1.2合理的隔爆接合面参数上面的数据是按小功率火花引爆试验测定，在外壳内部出现短路时，容易把外壳烧穿，可能有被熔化的灼热金属颗粒喷出，而造成壳外混合物的燃烧爆炸，所以，隔爆电气设备要杜绝内部短路的发生。
1.3其他技术要求（1）为了避免压力重叠爆炸，要防止采用连腔防爆外壳。
在不能避免时，两腔连通孔的总面积必须大于750m2。
若孔洞是长方形的，短边要大于4mm，以求两腔同时爆炸。
隔爆电气设备上贯穿接线盒和主腔的连接螺栓要牢固，不可丢失螺栓。
（2）隔爆外壳与盖子要用埋头螺栓紧固，并不可穿透外壳。
螺栓周围及底部的厚度都要大于螺栓直径的30%，至少为3mm。
螺栓要用套管扳手才能拧开。
容积较大的外壳盖，可以不用螺栓固定，制成卡门旋转式的盖子，接触面间隙要小于0.5mm。
（3）在正常运行时出现的电火花或电弧的隔爆型电气设备要设联锁装置，确保在电源接通时壳盖不能打开；壳盖打开后，电源不能接通。
2、隔爆型电气设备的操作与维护2.1隔爆型电气设备的操作（1）环境条件要求一是隔爆型电气设备在矿井下使用时，安装地点周围要围岩坚固、环境干燥，不然，要利用钢板或水泥板等物遮挡，避免外物撞击和滴水、淋水浸入设备内部。
矿用隔爆型变频调速器关键技术设计要点
当导电芯线 的截面积小于３ ｒ 时 ， ５ｎ ２ 与对应 的接 ｎ 线螺 栓 直 径 相 同； 导 电芯 线 的 截 面 积 大 于 当
３ ５ 时， 则接 地 螺 栓 直 径 为 导 电 芯线 截 面积 的
流的高次谐波分量 ， 提高功率因数 ， 减少变频器对
电网的污 染 。在 变 频 器 与 电机 间 加接 电抗 器 ， 则 可消弱变频器输 出的高次谐波 ， 并减少电机转矩
１ ， 至少等 于连接 ３ ／且 ２ ５
导 电芯 线 的螺 栓直
矿用隔爆型变频 调速器关键技术设计 要点
《 电气 防爆》 ２ １ ， ０ １４
脉动 ， 并有效 防止 电机 因长期 受 Ｐ ＷＭ斩波浪涌
求， 通过对此要点 的分析与设计 ， 使变频器满足煤 矿使用的要求 ， 即确保 了矿用变频器 的防爆安全 性能 ， 又减轻或抑制 了变频器对井下 电气设备 的 危害。
（ ｈ ａＣｄ Ｓｅ ｅ ａ ｄ ｎｕｒｌ ｒｐＣｏ ｑｇＲｓ ｃ， ｈ ｇｉ ０３） Ｃｉ ｏ ｃｎ —ｂ ｅ ｄｓｉ ｏ ｈｎ ｉ ｅ ｒ Ｃｏ ｑ ｇ４ ０９ ｎ ｉｃ ｓ Ｉ ｔ Ｃｕ ａ ｇ ｎ ａｈ ｎ ｎ ０
Ｋｅ ｙｗｏｄ ：ｆ ｍｅ ｒｏ；ｃｎ ｅ ｅ ；ｅｅｔ ｍａｎｔ ｔｒ ｒｎ ｅ ｒ ｓ ｌ ｐｏｆ ｏ ｖ ｒ ｒ ｌｃｒ ｇ ｅｉ ｉ ｅ ｅｅ ｃ ａ ｔ ｏ ｃｎ ｆ
超过一个时 ， 须备有堵 头 ， 以防止在不引入 电缆 时， 形成对 外通 孔 ， 时也作 为 防爆 的措施 之一 。 同
２ ３ 接地设 计 ．
频器输出的陡峭脉冲包含 多次高频谐波 ， 由于驱 动器与电机之间的连接 电缆存在杂散电容和电感 并受某次谐波的激励 而产生减 幅振荡， 变频器所 产生的高速脉冲信号与这些杂散 电容相耦合而产 生大量的漏电流 ， 这些多次高频谐波和漏电流辐 射到空间 ， 就会干扰 电子设备的正常工作。因此 ， 在实际应用变频技术时 ， 应明确电磁干扰的实质 ，
矿用隔爆型电气设备使用注意事项
矿用隔爆型电气设备使用注意事项矿用隔爆型电气设备是在具有爆炸性气体环境中使用的一种特殊电气设备。
为了确保矿用隔爆型电气设备的安全运行，使用人员需要了解和遵守一些注意事项。
以下是关于矿用隔爆型电气设备使用的注意事项。
1. 了解爆炸环境：使用人员需要了解工作场所的爆炸环境特性，包括气体组成、爆炸极限、火源、温度和压力等因素。
只有了解了爆炸环境的特点，才能选择合适的隔爆型电气设备进行工作。
2. 选择合适的隔爆型电气设备：根据爆炸环境的特点，选择符合相应标准和规范的隔爆型电气设备。
一般来说，矿用隔爆型电气设备应具有防爆性能、耐腐蚀性能、可靠的绝缘性能和过载保护功能等。
3. 确保设备正常运行：在使用矿用隔爆型电气设备之前，需要进行检查和试验，确保设备正常运行。
注意检查设备的金属外壳是否有腐蚀、变形等情况，并检查电气连接是否牢固。
4. 遵守使用规范：使用人员应遵守矿用隔爆型电气设备的使用规范，严禁擅自改装设备或超过其额定工作条件。
同时，在设备使用期间，应及时清理设备周围的灰尘和污物，保持设备的通风良好。
5. 防止静电积聚：在使用矿用隔爆型电气设备期间，应注意防止静电积聚，避免引起火花，从而引发爆炸。
使用人员应穿防静电作业服，定期检查和清洁防爆仪表和仪器。
6. 保持设备干燥：矿用隔爆型电气设备对湿度非常敏感，因此在使用过程中要尽量保持设备的干燥。
特别是在高潮湿度或潮湿气候环境下，需要采取相应的防护措施，如使用防潮箱、防潮包等。
7. 定期维护和检修：矿用隔爆型电气设备需要定期进行维护和检修，以确保其正常运行和安全使用。
维护和检修包括清洁设备表面、检查电气连接、更换损坏部件等工作。
如果发现设备有损坏或故障的情况，应及时修理或更换。
8. 停止使用设备时注意事项：当使用人员需要停止使用矿用隔爆型电气设备时，应依次切断电源，并确保设备不再运行。
在拆除设备或更换设备时，应注意操作规程，防止意外触发爆炸。
9. 必要的培训和防范意识：使用人员需要接受必要的培训，并具备相应的防范意识。
隔爆型电气设备在井下使用的防爆措施
隔爆型电气设备在井下使用的防爆措施隔爆型电气设备具有防爆的特性，能够在危险环境下使用，防止发生火灾、爆炸等安全事故。
在煤矿、石化、化工等领域，隔爆型电气设备被广泛应用，成为井下使用的重要设备。
为了确保隔爆型电气设备的防爆效果，需要采取一系列防爆措施。
1. 设计及选型上的防爆措施在设计和选型上，隔爆型电气设备应满足防爆要求，并符合国家/行业标准。
应严格把控材料、工艺及焊接等环节，确保设备表面光洁度达到标准。
同时，根据不同危险等级，进行不同的等级划分和选择相应的防爆标志。
此外，应注意设备的绝缘性能，避免在设备使用期间出现漏电、断电等问题。
2. 安装的防爆措施在安装隔爆型电气设备时，需要遵循国家防爆技术规范，按照标准安装。
严禁在设备连接的电缆上自行添加电缆盒等附件，避免引入高温、高压等危险元素。
在铺设电缆时，应尽可能选用绝缘性能良好的电缆，并按照标准要求进行敷设和保护。
3. 运行中的防爆措施隔爆型电气设备在使用过程中，需要严格遵守操作规范，避免设备过载、过热等现象。
应定期检查设备的连线是否正常，有无松动、腐蚀等问题。
同时，对设备表面也要进行清洗和防腐蚀处理，确保设备表面干燥、清洁。
在维修或更换设备时，需要关闭电源并遵循规范操作，避免因操作不当或设备故障引发安全事故。
4. 对人员的防护措施在隔爆型电气设备的使用过程中，人员也需要注意自身的防护。
使用人员应该接受专业培训，并具备防爆知识和操作技能。
在使用设备时，需要穿著适当的防护服装、佩戴安全帽等安全防护装备，避免因人员操作不当引发安全事故。
同时，对于设备故障时的处理也需要采取科学、规范的方法，确保维修人员的人身安全。
总之，隔爆型电气设备在井下的使用需要采取一系列的防爆措施，从设计、选型、安装、运行到维护、维修等环节都应严格按照标准操作。
只有做好全方位的防爆措施，才能保障设备运行的安全，进一步防范可能发生的火灾、爆炸等安全事故。
矿用防爆电器外壳要求
矿用防爆电器外壳要求1 概述对于防爆型电气设备来说，通常情况下都是借助隔爆外壳确保自身的安全性。
对于隔爆型电气设备来说，其防爆原理是：在特制的外壳内设置电气设备的带电部件，该外壳能够将壳内电气部件产生的火花和电弧与壳外爆炸性混合物隔离。
并且外壳需要承受壳内电气设备的火花、电弧引爆时所产生的爆炸压力，在该压力的作用下，能够确保外壳的安全性。
对于电气设备来说，矿用隔爆型外壳是一种防爆型式，通过外壳任何结合面或结构间隙渗透到外壳内部的可燃性混合物对于外壳来说，通常情况下都能够承受，进一步确保内部爆炸不出现损坏，并且不会引起外部由一种、多种气体或蒸汽形成的爆炸性环境的点燃。
2 煤矿防爆电器外壳性能分析对于隔爆型外壳来说，一般要承受内部爆炸性气体混合物爆炸时产生的压力，并且必须阻止内部爆炸向外壳周围的爆炸性混合物进行传播。
鉴于这一要求，在设计上必须考虑外壳的隔爆性能：①耐爆性能。
由于需要承受内腔的爆炸压力，要求外壳的刚度、强度能够抵御爆炸力的冲击。
材质的选择至关重要。
外壳材料必须有足够的刚度和强度，能够抵御爆炸力的冲击而不破损、不出现永久变形的问题。
②隔爆功能。
在对隔爆外壳进行设计时，需要遵守相应的规定，为了便于有效地阻止内部爆炸压力向外壳周围爆炸性混合物传播，在这种情况下需要选用适当的隔爆接合面结构参数、电缆引入装置的方式等。
③压力重叠。
若隔爆外壳有几个空腔，则要防止小孔联通，壳体内电气元件不宜过于分散，各元件所占空间尽量均匀合理，在试验过程中可有效避免压力重叠。
④联锁功能和警告。
隔爆外壳必须装配普通工具不可解除的联锁装置，以免在通电的情况下开盖引发电气故障，继而造成爆炸事故。
⑤标志。
隔爆外壳上必须有清晰永久的防爆标志和安全标志。
2.1煤矿井下用电机外壳采用钢板或铸钢。
①煤矿井下用电机在采掘面上使用的隔爆型电机，其外壳应采用钢板或铸钢。
若采用稀土球墨铸铁，必须得到防爆检验部门的认可; 在其他场所用的隔爆型电机，外壳可用不低于HT250的高强度铸铁。
矿用隔爆型电气设备外壳设计原则全套
矿用隔爆型电气设备外壳设计原则全套-煤矿防爆电器外壳性能分析隔爆型外壳必须能承受内部爆炸性气体混合物的爆炸压力，并且要阻止内部的爆炸向外壳周围的爆炸性混合物传播。
因此，要满足隔爆性能的要求，设计上必须具有下列特殊要求：1、耐爆性能要求外壳体有足够的强度和刚度来承受内腔的爆炸压力。
因此，设计时要选择适当的材质和壁厚，保证外壳不损坏，也不允许产生永久性变形，同时，隔爆接合面参数必须符合相关规定。
2、隔爆功能在设计隔爆外壳时，必须严格按照规定，选用适当的隔爆接合面结构参数，电缆引入装置的方式，观察窗透明件的密封结构形式，接线腔的电气间隙和爬电距离，以便有效地阻止内部爆炸压力向外壳周围爆炸性混合物传播。
当设计的隔爆外壳包含有几个空腔时，设计时要避免小孔联通，并且壳体内电气元件布置要尽量紧凑，使之占用空间均匀分布，以免在试验时产生压力重叠（迭爆）现象。
4.联锁功能和警告隔爆外壳上必须设计有联锁装置，并且用一股工具不能解除其联锁功能，以防止在未断开电源时开盖，出现电气事故，从而引起爆炸危险，危及人身安全和矿井安全。
在某些情况下，用警告牌来代替联锁，也能认为保证了使用方面的安全。
5、标志隔爆外壳上必须有清晰永久的防爆标志和安全标志。
二煤矿防爆电器外壳设计要点1、外壳材料设计防爆电器外壳对材质的基本要求是:具有抗撞击强度，不易氧化锈蚀，导热系数高，表面无静电，加工性能优越等。
目前，国外一些先进国家在制造小型电器防爆外壳时所使用的材质主要是黄铜。
由于我国铜资源稀缺，所以生产这类电器外壳所使用的材料一般有:铝合金、铸铁、铸钢、以及工程塑料等。
在国家标准GB/T3836.2-2021中，对工程塑料的防静电、防火花功能以及其化学成分的组成方面提出了更高要求，在防爆电器外壳制造中不提倡使用该类材料。
铸钢、铸铁材料因其存在体积大、质量大易锈蚀等缺陷，小型防爆电器外壳目前很少使用。
因此，以低镁铝合金和无镁铝合金作为生产小型防爆电器的外壳的材料是我国今后发展的方向。
隔爆型电气设备外壳的隔爆参数分析
本文链接：/Periodical_mtjs200404010.aspx
下载时间：2010年5月31日
第 23 卷第 4 期 2004 年 4 月
煤炭技术 Coal Technology
Vol. 23 , No4 Apr. , 2004
ห้องสมุดไป่ตู้
隔爆型电气设备外壳的隔爆参数分析
顾惠君
(哈尔滨煤矿机械研究所 , 黑龙江 哈尔滨 150036)
摘 要 : 隔爆型电气设备在煤矿用量很大 , 它的参数设计十分重要 , 本文主要针对隔爆 型电气设备 的参数乾地 了理
隔爆接合面的长度及隔爆接合面的表面粗糙度。
1.1 隔爆间隙的宽度 通过对不同爆炸性气体混合物在不同间隙中燃
烧、传播状态的研究分析 , 发现了对不同爆炸性气体 混合物都有一个对应的临界熄火间隙。当外壳的间
隙宽度大于临界 熄火 间 隙时 , 火 焰将 沿 着间 隙向 外 界传播;当间隙宽度小于临界熄火间隙时, 火焰在间
GB3836 . 2 - 83 , 爆 炸性 环境 用防 爆 电气 设 备 - 隔 爆
型电气设备“ d”, 其中对矿用隔爆接合面结构参数 做
了严格的规定 , 为 在具 体设 计中 对防 爆 三要 素的 选
定提供 了设 计依据。 表 1 为 常用的 平面、止 口或 圆
筒结构的隔爆接合面隔爆参数。
表1
接合面间隙/ W·mm - 1
论分析 , 从而为隔爆型电气设备的参数设计提出了依据。
关键词 : 隔爆型电气 ; 隔爆参数 ; 理论分析
中图分类号 : TD61
文献标识码 :B
文章编号 : 1008 - 8725(2004)04 - 0016 - 02
2024年矿用隔爆型电气设备使用注意事项（三篇）
2024年矿用隔爆型电气设备使用注意事项一、矿用隔爆型电气设备可以在煤矿井下使用，其防爆标志为ExdI。
应根据《煤矿安全规程》的有关规定和产品使用说明书中要求的工作条件，安装、使用隔爆型电气产品。
二、验收时应核对产品是否具有有效的矿用产品安全标志和产品出厂合格证，产品铭牌中反映的相关信息是否与安全标志证书中标注的内容（包括产品名称、规格型号、安全标志编号、生产单位及地址等）一致，安全标志证书中标注应取得安全标志的配套件是否具有有效安全标志，产品安全警示牌板是否齐全、清晰、完整。
三、体积大于xxcm3、外壳材质是铸铁的隔爆型电气设备，不得用于采掘工作面。
四、下井前需检查产品隔爆参数:隔爆面长度、隔爆面粗糙度、隔爆面间隙(隔爆面的间隙应在盖好盖板后或关上门后进行检查测量)、电气间隙、爬电距离（在最苛刻条件下，接线后是否还满足要求）、引入装置（橡胶圈是否符合要求）等，符合要求后方可下井投入使用。
五、凡是有内、外接地的产品，必须完好接地。
六、有保护功能的电气设备，应按产品说明书要求的参数调整保护整定值。
七、在使用前，应检验产品保护功能是否正常，动作是否灵活、闭锁是否可靠，显示是否正确，符合要求后，方可投入使用。
八、按产品使用说明书中ldquo;严禁带电开盖rdquo;或ldquo;断电times;times;分钟后方可开盖rdquo;等警示要求操作，不得带电检修、搬迁防爆电气设备。
2024年矿用隔爆型电气设备使用注意事项（二）随着矿业的发展，电气设备在矿井中的使用越来越广泛。
为了防止火灾和爆炸事故的发生，矿用隔爆型电气设备成为矿井中必不可少的设备之一。
为了确保矿用隔爆型电气设备的安全使用，以下是一些注意事项。
1. 设备的选型在选择矿用隔爆型电气设备时，需要考虑矿井的具体环境和工作条件。
根据矿井的火灾和爆炸危险等级，选择符合安全要求的隔爆等级和防护等级的设备。
同时，还需要确保设备的性能和质量达到标准要求，防止因设备质量问题引发安全事故。
矿井隔爆型电气设备的技术要求与操作维护
炸 物 隔开。 隔爆 是 电气设 备外 壳内 引发 爆炸 时不会 造成 设备 外爆 炸物 的爆炸 。 间隙 能具有 隔爆作用 ， 是 因为间隙的熄 火作用加上 间隙 对爆炸 环境 干 燥 ， 不然 ， 要 利用 钢板 或 水泥 板等 物 遮挡 ， 避 免 外 物 撞击和 滴 产物的冷 却作用。 水、 淋水浸 入设备内部。 １ ． 对 隔爆 外 壳 的技 术要 求 二是 通风必 须良好， 周围无杂 物堆 积。 隔爆外 壳是可承受 内部爆 炸压 力， 并可阻止 内部 爆炸 向外壳 周围传 三是 开 关等 设备要尽 可能 与地面垂 直放 置 ， 要求 与垂直 面的倾 斜 播 的电气设备外 壳。 隔爆外 壳具有耐 爆性和 隔离性 。 它的要求是 ： 角度要小于１ ５ 。 。
０ ． ５
的圆筒结构
２ ５ ． Ｏ
４ ０． ５
０ ． ６
— —
０ ． ６
０ ． ８
（ ２ ） 外壳无 损伤 痕迹 ， 没有 变形， 没有开焊 。 （ ３ ） 设备各部分 温升满足要求 。 （ ４ ） 接地装 置可靠 、 完整 ， 接地 良好。 （ ５ ） 电缆的连接 牢固可靠， 不会 拔脱 。 （ ６ ） 各部位 的隔爆结 构参 数必须满足技 术要求。
一
２ ． 隔 爆 型 电气 设备 的 操作 与维 护 ２ ． １ 隔爆型电气设备 的操作 （ １ ） 环境 条件要求 是 隔爆 型电气设备在矿 井下使 用时， 安 装地 点周围要 围岩坚 固、
Ｉ Ｉ ｌ 有足够的机 械强度 （ ２ ） 接线技 术要求 隔爆外 壳要具有足够 的机械强度 ， 外壳的强度要 经过水压试 验 ， 符 是 在安装 电缆 时， 其护套要伸入盒壁 ５ ｍｍ ￣ １ ５ ｍｍ， 并用避 免 电缆 合相 关规 定的要求。 拔脱 装置压 紧电缆。 １ ． ２ 合理 的隔爆接合面 参数 二是 不用的电缆 引入 装 置进线孔要 用厚度不小于２ ｍｍ的钢 质堵板 隔爆 外壳 一般 是 由几部 分和 多个 零部 件构成 ， 一 般将 各部 分互相 堵死 。 连 接 的接 合面 叫隔爆 接合面 ， 即“ 隔爆面 ” 。 各 隔爆 面间的 间隙即隔爆 三是 密封圈的单孔 内只允许穿一根电缆 。
自动隔爆设施安全技术要求
自动隔爆设施安全技术要求一、设施本身的质量和构造。
1. 材料得靠谱。
自动隔爆设施的材料得是结实耐用的。
就像盖房子要用好砖一样，这材料得能经得住矿井里那些复杂的环境考验。
比如说，不能用那种容易生锈、一撞就破的薄铁皮，得是抗腐蚀、强度高的材料，像一些特殊的合金钢之类的就比较合适。
2. 结构合理。
它的结构得设计得巧妙。
就像搭积木一样，每个部分都得严丝合缝。
比如说，隔爆装置的外壳得密封良好，不能有漏洞，要是有个小缝儿，爆炸产生的火焰和压力就可能从那里跑出去，那这隔爆设施不就成摆设了嘛。
而且内部的一些关键部件，像触发装置之类的，得安装得稳稳当当的，不能晃来晃去。
二、安装方面的要求。
1. 位置要选对。
这自动隔爆设施可不能随便找个地方就安装。
它得安装在容易发生爆炸危险的区域，就像警察得守在犯罪容易发生的地方一样。
比如说在矿井的巷道里，要安装在可能产生瓦斯积聚或者煤尘飞扬比较严重的地段，而且安装的高度也要合适，不能太高也不能太低，要让它能有效地拦截爆炸产生的冲击波和火焰。
2. 安装得牢固。
安装的时候得把它固定得死死的。
可不能像挂个小挂件那样松松垮垮的。
得用足够强度的螺栓或者其他固定件，把隔爆设施牢牢地固定在巷道的壁上或者其他支撑结构上。
要是安装不牢固，一旦爆炸发生，那隔爆设施可能就被震飞了，还怎么隔爆呢？三、触发和动作的要求。
1. 触发灵敏。
这触发装置就像隔爆设施的小耳朵一样，得特别灵敏。
一旦检测到爆炸产生的压力、火焰或者其他危险信号，就得马上启动隔爆动作。
比如说，当爆炸产生的压力波刚刚到达设施附近的时候，触发装置就得像个机灵的小卫士一样，立刻发出信号让隔爆设施开始工作。
2. 动作迅速有效。
隔爆设施一旦被触发，那动作就得麻溜儿的。
就像闪电侠一样快。
它得迅速展开或者启动隔爆的功能，比如说有的隔爆设施是通过释放灭火物质来隔爆的，那这灭火物质就得在触发后的一瞬间就喷出来，而且要覆盖足够的范围，把爆炸产生的火焰和压力波给挡住，不让它们继续蔓延。
矿用隔爆型外壳设计应注意的问题
矿用隔爆型外壳设计应注意的问题
李英
【期刊名称】《煤炭科学技术》
【年(卷),期】1999(027)009
【摘要】分析了在矿用隔爆外壳设计时容易出现的问题,以及如何准确地理解和使用国家有关标准.
【总页数】4页(P14-17)
【作者】李英
【作者单位】北京煤炭工业学校
【正文语种】中文
【中图分类】TD2
【相关文献】
1.圆筒形矿用隔爆型外壳设计 [J], 郭晓娥;赵金录
2.基于有限元法的矿用隔爆型圆筒形外壳设计 [J], 巩利萍;宋志安;刘泽勇
3.矿用隔爆型产品图纸审核应注意的问题 [J], 耿彦波;李宝存
4.浅析矿用隔爆型干式变压器外壳设计 [J], 黄雨;肖冰;谢春景;田小静
5.基于有限元法的矿用隔爆型圆筒形外壳设计 [J], 巩利萍;宋志安;王俞;刘泽勇因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用隔爆型外壳设计应注意的问题
矿用隔爆型外壳零部件的设计是否合理，公差标注得是否恰当，都要满足文献［1］和文献［3］的要求。
设计者常常会遗漏掉一些参数，致使图纸设计不合格，笔者愿就这方面遇到的问题以BQZ-200隔爆型真空磁力启动器为例谈谈自己的看法。
矿用隔爆型的隔爆壳体和端盖虽然形状各异、开启方式不一，但都包括接线腔、主腔和支撑架三大部分。
按作用分类如下，标有“Δ”符号的为要阐述的部分。
1 接线腔隔爆接合面的设计
1.1 腔体法兰与上盖
在设计接线腔上盖与腔体法兰的隔爆接合面时，标注的尺寸应把经加工和组装后尺寸的不一致性考虑在内，以提高成品率，并达到文献［1］所规定的数值。
接线腔隔爆面参数如表1所示。
表1 标准规定参数与图纸应标注参数的比较mm
项目上盖端面法兰端面
间隙
W
净容
积
／cm3 L L1
平面
度
厚度L L1
平面
度
厚度
GB3836.2
-83
≥25≥9≥25≥9≤0.5＞100图纸标
注尺寸
＞25≥100.08＞12＞25100.08＞120.3＞100例1：表1中，当外壳净容积V＞100cm3，隔爆面长度L为25mm时，接合面的间隙W≤0.5mm。
而图纸上标注的数值应小于0.5mm，否则在加工时如产生正误差，则大于0.5mm，这就是考虑到了加工的分散性，给其加工留有余量，以减少废品。
如将间隙W标注为0.3mm,再经下式计算得出：
W计算=上盖平面度0.08+法兰平面度0.08+隔爆面粗糙度0.063×2=0.286mm。
0.286mm接近0.3mm值,又满足小于0.5mm的要求。
例2：如图1和表1中螺栓通孔边缘至隔爆接合面的最小有效长度L1不小于9mm，而在图纸上则应标注为10mm，就是基于上述道理。
图1 接线腔隔爆接合面
1.2 接线腔上盖与腔体法兰的尺寸
接线腔上盖与腔体法兰的外围尺寸以相等为好。
有些图纸把上盖尺寸做得比腔体法兰大1～2mm，理由是可以保护腔体法兰不受损伤。
其实这样遇到较大的碰撞时，易使连接螺栓受到剪切力作用，重者螺栓断裂，轻者螺纹损伤，给以后的拆卸工作造成困难。
2 引入装置中联通节的设计
在设计引入装置时，对联通节的内径D0和密封圈外径D的尺寸要注意两者之间的配合，如图2所示。
应先根据电缆的外径来选择密封圈，再依密封圈外径确定联通节内径。
图2 引入装置
1—金属垫圈；2—密封圈；3—钢质堵板；
4─联通节；5—压盘
如选用的密封圈外径D为φ680－0.74mm，而联通节选用内径D0为φ68mm的钢管，这时对联通节内径的加工误差很关键,当D0标注为φ68±1.5mm时，在上限时为φ69.5mm，而密封圈外径D在下限时为φ67.26mm,两者直径差为
2.24mm，间隙有些过大。
超过了表2中标准的规定值。
表2 GB3836.2-83中对联通节内径D0与密封圈外径D的配合要求mm
D D0-D
≤20≤1.0
20＜
≤1.5
D≤60
＞60≤2.0
联通节的尺寸如在下限时，则密封圈放不进去。
联通节内径D0与密封圈外径D的配合应符合文献［1］。
因此，联通节内径公差尺寸如为φ68＋0.740时，则满足以上的要求。
对引入装置中的堵板、垫圈和密封圈都有相应的尺寸要求，可参看文献［2］中的有关规定。
3 操纵机构中的尺寸关系
在操纵机构设计中，对启动和停止按钮杆和换相开关扳把轴都要镶嵌铜套。
一是由于频繁使用而使隔爆间隙增大时便于修复和更换；二是防止在井下潮湿环境中生锈保证轴和杆件活动自如。
它们之间除有合理的公差配合外，还有的有间隙要求。
参见图3和表3、表4。
图3 操纵机构
1—按钮套；2—按钮轴；3—按钮铜套；4—换向轴；5—换向手柄；6—换向
铜套；7—底座
表3 操作机构底座孔与铜套外径的公差配合mm
项目扳把部分
起动和停止按钮部
分
合理公差不合理公差
合理公
差
不合理公差
底座孔径铜套外
径
3.1 操纵机构底座孔与铜套外径的尺寸关系
在设计时应注意底座孔与铜套外径的关系，两者是过盈配合，以使铜套不因扳把轴的转动或按钮杆的进出而随之活动。
表4 铜套内径与扳把轴径和按钮轴径的公差配合mm
项目扳把部分起动和停止按钮部分
合理公差不合理公差合理公差不合理公差
铜套内径
扳把轴径
起动按钮杆径
停止按钮杆径
铜套内径与上
栏各轴、杆之间
的间隙
W＜0.5 W＞0.5 W＜0.5 W＞0.5
以表2中所列的扳把部分为例，底座孔的不合理公差尺寸为mm，铜套外径不合理的公差尺寸为mm，两者显然为间隙配合，不符合过盈配合要求。
应按文献［3］过盈配合中的H7/n6配合，按钮部分同理。
3.2 铜套内径与扳把轴径和按钮杆径间的尺寸关系
扳把轴和两个按钮杆是经常进行操作的部分，铜套易于磨损，故设计时应使其能在自如活动的条件下，尽量减小铜套内径与轴和杆之间的间隙，以
延长铜套的使用寿命。
并且其间隙不能超过有关隔爆间隙的要求，以W≤0.3mm 为宜。
这样既考虑到加工工艺难度也满足了隔爆间隙的要求。
合理公差分别列于表3中，其最大隔爆间隙W=0.27mm，大大小于文献［1］中所规定的W≤0.5mm值。
表3中不合理公差栏中的尺寸由于公差选择的不合理，致使隔爆间隙达0.51mm，超过了规定值。
4 主腔隔爆接合面间隙的设计
端盖隔爆接合面间隙的设计至关重要，如果绘出如图4所示的尺寸，不做深入分析时，认为尺寸合理，其隔爆间隙不超出文献［1］中的要求：
mm，mm，W≤0.4mm。
图4 主腔隔爆接合面
现计算分析如下：
最大间隙=(8+0.17)－（8－0.22）=0.39mm。
此值小于0.4mm，但经推敲不但没有考虑端盖两个法兰的平面度，而且A、B处尺寸设计也不够合理。
如法兰的平面度取9级为0.1mm时，A、B处尺寸不修改，则：最大间隙=（8＋0.17）－（8－0.22）＋（2×0.1）=0.59mm，该值既大于0.4mm，也大于GB3836.2-83中W≤0.5mm的规定，如将A、B处尺寸改为8+0.14+0.05mm，B处尺寸改为8-0.05-0.12，平面度公差仍为9级，则最
大间隙为（8＋0.14）－（8－0.12）＋（2×0.1）=0.46mm
此值虽满足国标中的要求，但由于加工的不一致性，还有些偏大，如把平面度公差改为8级0.06mm时，产成品端盖两法兰之间的间隙才比较可靠，此时则为（8＋0.14）－（8－0.12）＋(2×0.06)=0.38mm
再有要注意的地方是：端盖法兰设计时，应把有啮口的法兰焊在端盖上,这样有利于保护隔爆面不被碰撞和减少变形。
5 观察窗的设计
在设计观察窗时，需要注意两个地方的尺寸:一是透明件压板的固定螺栓和不透螺孔紧固后还须留有大于2倍防松垫圈厚度的螺纹余量，如图5所示A 处尺寸应满足文献［1］中11.2的这一要求。
二是紧固用螺孔不得穿通外壳壁，螺孔周围及底部的厚度不小于螺孔直径的1／3，至少为3.0mm。
如图5所示的B处尺寸。
这是文献［1］中11.3的要求。
图5 观察窗
1—窗框；2—透明件；3—衬垫；4—压板
6 外壳支撑架的设计
设计外壳支撑架时，对支撑架两根支撑轨两端的弯曲角度往往不予重视，有的直接弯成略小于90°的角状。
由于煤矿井下地面不平，在拖动时需费很大力气，因而两端应设计成与地面倾角大致等于45°的弧状为宜，如图6所示。
图6 支撑轨
在支撑轨的两端还应钻直径不小于14mm的圆孔，以便运输、吊装或搬运时穿上钢丝拖动。
参考文献
1 GB3836.2-83爆炸性气体环境用防爆电气设备隔爆电气设备“d”
2 JB4262-92防爆电器用橡套电缆引入装置
3 GB1801-79～GB1804-79公差与配合。
