思科交换机基本配置(非常详细)

合集下载

思科3560G交换机常用配置

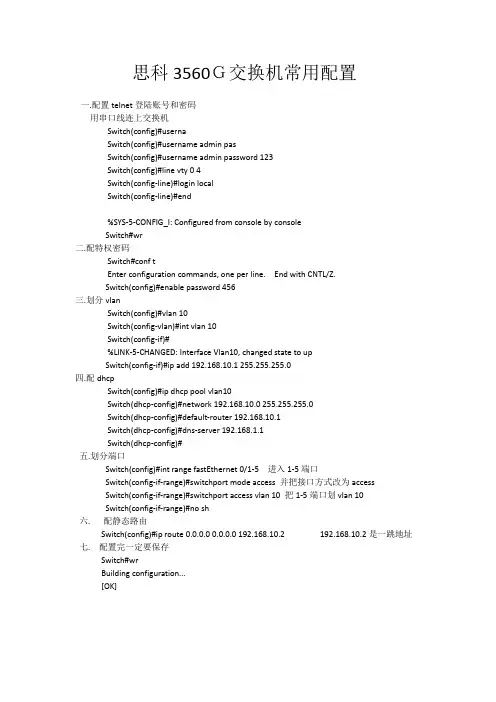

思科3560Ｇ交换机常用配置一.配置telnet登陆账号和密码用串口线连上交换机Switch(config)#usernaSwitch(config)#username admin pasSwitch(config)#username admin password 123Switch(config)#line vty 0 4Switch(config-line)#login localSwitch(config-line)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wr二.配特权密码Switch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#enable password 456三.划分vlanSwitch(config)#vlan 10Switch(config-vlan)#int vlan 10Switch(config-if)#%LINK-5-CHANGED: Interface Vlan10, changed state to upSwitch(config-if)#ip add 192.168.10.1 255.255.255.0四.配dhcpSwitch(config)#ip dhcp pool vlan10Switch(dhcp-config)#network 192.168.10.0 255.255.255.0Switch(dhcp-config)#default-router 192.168.10.1Switch(dhcp-config)#dns-server 192.168.1.1Switch(dhcp-config)#五.划分端口Switch(config)#int range fastEthernet 0/1-5 进入1-5端口Switch(config-if-range)#switchport mode access 并把接口方式改为accessSwitch(config-if-range)#switchport access vlan 10把1-5端口划vlan 10Switch(config-if-range)#no sh六. 配静态路由Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2 192.168.10.2是一跳地址七. 配置完一定要保存Switch#wrBuilding configuration...[OK]。

思科交换机的基本配置

思科交换机的基本配置随着Internet的高速发展,网络规模不断膨胀,对于从事网络专业的学生熟练掌握路由器和交换机的配置已显得十分重要。

接下来是小编为大家收集的思科交换机的基本配置方法，希望能帮到大家。

思科交换机的基本配置的方法一、交换机的基本配置Author：chenchao in ZJNU从本篇文章开始，将连载大概8-9篇自己学习交换与路由的实验报告，但是怕自己能力不行，会出现错误，所以，先载两篇文章，依次为：交换机的基本配置;路由器基本配置。

本篇为交换机的基本配置，使用的仿真软件是Cisco的一款免费软件：Cisco Packet Tracer。

想学习的可以在百度自行下载。

下面开始附上实验过程：实验环境：Cisco 2950交换机1台，Console电缆1根，PC机一台，网线1根。

连接如下图所示：实验步骤：一、交换机的带外配置;1、在用户模式、特权模式、全局模式、接口模式之间转换;Switch>enableSwitch#configure terminalEnter configuration commands, one perline. End with CNTL/Z.Switch(config)#interface FastEthernet 0/1Switch(config-if)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console byconsoleSwitch#exitSwitch con0 is now availablePress RETURN to get started.Switch>2、将交换机的名称改为“student”;Switch(config)#hostname studentstudent(config)#3、为交换机各个模式设置密码“cisco”;特权模式下的密码保护student#enablestudent#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#enable password ciscostudent(config)#enable secret cisco1远程登录口令设置student#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#line console 0student(config-line)#line vty 0 4student(config-line)#password cisco2student(config-line)#loginstudent(config-line)#student#4、为交换机制定一个IP地址10.10.10.X/24;student#configConfiguring from terminal, memory, ornetwork [terminal]?Enter configuration commands, one perline. End with CNTL/Z.student(config)#interface vlan 1student(config-if)#ip address 10.10.10.1255.0.0.05、开启交换机的Telnet服务功能，建立Telnet用户admin，口令cisco，并制定只能从10.10.10.y/24登录Telnet服务器;student#student#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#user admin password 0 ciscostudent(config)#6、查看配置情况;student>enablePassword:student#show running-cBuilding configuration...hostname student!enable secret 5$1$mERr$q.MA2tj.WFptzvbifq/1i.enable password cisco!!username admin password 0 ciscointerface Vlan1ipaddress 10.10.10.1 255.0.0.0!!line con 0!line vty 0 4password cisco2loginline vty 5 15login!!End二、交换机的端口配置：1、配置接口的描述、关闭借口、启动接口、配置接口的速度为100Mbps、配置接口工作模式为全双工、配置接口的流程控制;student#configure terminalEnter configuration commands, one perline. End with CNTL/Z.student(config)#interface FastEthernet0/1student(config-if)#shutdown%LINK-5-CHANGED: Interface FastEthernet0/1,changed state to administratively down%LINEPROTO-5-UPDOWN: Line protocol onInterface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol onInterface Vlan1, changed state to downstudent(config-if)#student(config-if)#exitstudent(config)#interface FastEthernet0/1student(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1,changed state to up%LINEPROTO-5-UPDOWN: Line protocol onInterface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol onInterface Vlan1, changed state to upstudent(config-if)#speed 100student(config-if)#duplex full%LINK-5-CHANGED: Interface FastEthernet0/1,changed state to down%LINEPROTO-5-UPDOWN: Line protocol onInterface FastEthernet0/1, changed state to down%LINEPROTO-5-UPDOWN: Line protocol onInterface Vlan1, changed state to downstudent(config-if)#2、配置接口FastEthernet0/10为Access口;student#student#configure terminalEnter configuration commands, one perline. End with CNTL/Z.student(config)#interface FastEthernet0/10student(config-if)#switchport mode accessstudent(config-if)#3、配置接口FastEthernet0/12为Trunk口;student#student#configure tEnter configuration commands, one perline. End with CNTL/Z.student(config)#interface fastethernet0/12student(config-if)#switchport mode Trunkstudent(config-if)#end4、查看配置情况;!interface FastEthernet0/1duplex fullspeed100!!interface FastEthernet0/9!interface FastEthernet0/10switchport mode access!interface FastEthernet0/11!interface FastEthernet0/12switchport mode trunk!student#show running-cBuilding configuration...Current configuration : 1275 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msec no service password-encryption!hostname student!enable secret 5$1$mERr$q.MA2tj.WFptzvbifq/1i. enable password cisco!!username admin password 0 cisco!!duplex fullspeed 100!interface FastEthernet0/2 !interface FastEthernet0/3 !interface FastEthernet0/4 !interface FastEthernet0/5 !interface FastEthernet0/6 !interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 !interface FastEthernet0/10 switchport mode access !interface FastEthernet0/11 !interface FastEthernet0/12 switchport mode trunk!interface FastEthernet0/13 !!interface FastEthernet0/15!interface FastEthernet0/16!interface FastEthernet0/17!interface FastEthernet0/18!interface FastEthernet0/19!interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface GigabitEthernet1/1 !interface GigabitEthernet1/2 !interface Vlan1ipaddress 10.10.10.1 255.0.0.0 !!line con 0!line vty 0 4password cisco2loginline vty 5 15login!!end看了“思科交换机的基本配置”还想看：。

思科交换机基本配置手册

switch(enable) set spantree portvlanpri {module/port}priority [vlans]
17. 在基于IOS的交换机上修改STP时钟:
switch(config)# spanning-tree [vlan vlan-list] hello-time seconds
switch(vlan)# exit
switch# configure teriminal
switch(config)# interface interface module/number
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan vlan-num
switch(vlan)# vtp domain domain-name
在基于CLI的交换机上配置VTP管理域:
switch(enable) set vtp [domain domain-name]
11.在基于IOS的交换机上配置VTP 模式:
switch# vlan database
22. 用show vtp domain 显示管理域的VTP参数.
23. 用show vtp statistics显示管理域的VTP参数.
24. 在Catalyst交换机上定义TrBRF的命令如下:
switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]
4.在基于IOS的交换机上启用和浏览CDP信息:

CISCO交换机基本配置和使用概述

CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。

它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。

CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。

接下来，我们将对这些配置进行详细说明。

首先，IP地址的配置是CISCO交换机的基本操作之一。

通过配置IP地址，我们可以对交换机进行管理和监控。

具体的配置步骤如下：1. 进入交换机的配置模式。

在命令行界面输入"enable"命令，进入特权模式。

2. 进入全局配置模式。

在特权模式下输入"configure terminal"命令，进入全局配置模式。

3. 配置交换机的IP地址。

在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。

然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。

4. 保存配置并退出。

在接口配置模式下输入"exit"命令，返回到全局配置模式。

然后输入"exit"命令，返回到特权模式。

最后输入"copy running-config startup-config"命令，保存配置到闪存中。

其次，VLAN的配置是CISCO交换机的关键配置之一。

通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。

1. 进入交换机的配置模式。

同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。

2. 创建VLAN。

在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。

思科交换机路由基本配置命令

思科交换机路由基本配置命令常用命令1.配置接口：interface {interface_type} {interface_number}2.配置IP地址：ip address {IP_address} {subnet_mask}3.配置默认网关：ip default-gateway {default_gateway_IP}4.开启接口：no shutdown5.配置路由协议：router {routing_protocol}6.配置路由器ID：router-id {router_ID}7.配置路由信息：network {network_address} {subnet_mask}8.配置静态路由：ip route {destination_network} {subnet_mask}{next-hop_IP}9.配置动态路由：router {routing_protocol} {network_address}10.保存配置：copy running-config startup-config注意：上述命令仅作为参考，具体配置应根据实际环境和设备型号进行调整。

下面是一些基本的 Cisco 交换机路由配置命令:1.配置 hostname: hostname <name>2.配置 IP 地址: interface <interface> 后进入接口模式，再输入 ipaddress <ip address> <subnet mask>3.配置默认路由: ip route 0.0.0.0 0.0.0.0 <next hop IP>4.启用路由协议: router <protocol> (例如: router rip)5.配置路由连接: network <network address> (例如: network192.168.1.0)6.查看路由表: show ip routeCisco 交换机路由配置步骤1.进入配置模式：configure terminal2.配置 IP 地址和子网掩码：interface [interface-name] ; ip address[ip-address] [subnet-mask]3.配置默认路由：ip route 0.0.0.0 0.0.0.0 [next-hop-IP-address]4.启用路由协议：router [protocol-name] (如：router ospf)5.配置路由协议参数： [protocol-name] [process-id] (如：ospf 1)6.配置路由连接：network [network-address] [wildcard-mask] area[area-id] (如：network 192.168.1.0 0.0.0.255 area 0)7.保存配置：copy running-config startup-config8.退出配置模式：exit。

Cisco交换机的基本配置

交换机的基本配置一、实验目的1、熟悉Cisco IOS的基本配置方式2、掌握交换机的基本配置命令二、相关知识IOS（Internetworking Operating System-Cisco，缩写IOS），CISCO网络配置系统，大多数Cisco设备中安装有此操作系统。

要配置好Cisco设备必需要熟悉IOS命令及相关的知识。

本实验以交换机为对象，其他设备的配置与此类似。

（一）交换机的初始配置为了配置或检查交换机，需要将一台计算机连接到交换机上,并建立双方之间的通信。

使用一根反接线连接交换机背面的“console port”和计算机背面的串口”com port”。

如图，用反接线一端通过RJ-45到DB-9连接器与计算机的串行口（如COM1口）相连，另一端与交换机的CONSOLE端口相连。

所谓交换机的初始配置是指第一次进行交换机的配置。

第一次配置主要包括交换机的主机名、密码和管理IP地址的配置。

启动计算机的“超级终端(HyperTerminal)”程序，会显示一个如图所示的对话窗口。

第一次建立交换机和超级终端的连接时，首先要为这一连接命名。

在下拉菜单中选择连接交换机所使用的COM端口，点击确定按钮，如图所示。

第二个对话窗口出现，点击“还原为默认值”后，点击确定按钮。

在交换机完成启动与超级终端建立连接之后，会出现关于系统配置对话的提示。

此时就可以对交换机进行手工配置。

注：交换机启动时，首先运行ROM中的程序，进行系统自检及引导，然后加载FLASH 中的IOS到RAM中运行，并在NVRAM中寻找交换机的配置文件，将其装入RAＭ中。

（二）几种常见配置命令模式交换机各种配置必须在不同的配置方式下才能完成，CISCO交换机提供了六种主要配置模式，分别为：（1）普通用户模式交换机初始化完成后，首先要进入一般用户模式，在一般用户模式下，用户只能运行少数的命令，而且不能对交换机进行配置。

在没有进行任何配置的情况下，缺省的交换机提示符为：Switch＞在用户配置模式下键入“？”则可以查看该模式下所提供的所有命令集及其功能，出现的“--More—”表示屏幕命令还未显示完，此时可按“回车键(Enter)”或者“空格键”显示余下的命令。

思科交换机的基本配置

思科交换机的基本配置思科交换机的基本配置H3C每年将销售额的15%以上用于研发投入，在中国的北京、杭州和深圳设有研发机构，在北京和杭州设有可靠性试验室以及产品鉴定测试中心。

下面店铺整理一些思科交换机的基本配置，希望大家认真阅读!CISCO交换机基本配置：Console端口连接用户模式hostname# ;特权模式hostname(config)# ;全局配置模式hostname(config-if)# ;交换机口令设置：switch>enable ;进入特权模式switch#config terminal ;进入全局配置模式switch(config)#hostname csico ;设置交换机的主机名switch(config)#enable secret csico1 ;设置特权加密口令switch(config)#enable password csico8 ;设置特权非密口令switch(config)#line console 0 ;进入控制台口switch(config-line)#line vty 0 4 ;进入虚拟终端switch(config-line)#login ;虚拟终端允许登录switch(config-line)#password csico6 ;设置虚拟终端登录口令csico6switch#exit ;返回命令交换机VLAN创建，删除，端口属性的设置，配置trunk端口，将某端口加入vlan中，配置VTP：switch#vlan database ;进入VLAN设置switch(vlan)#vlan 2 ;建VLAN 2switch(vlan)#vlan 3 name vlan3 ;建VLAN 3并命名为vlan3switch(vlan)#no vlan 2 ;删vlan 2switch(config)#int f0/1 ;进入端口1switch(config)#speed ? 查看speed命令的子命令switch(config)#speed 100 设置该端口速率为100mb/s (10/auto)switch(config)#duplex ? 查看duplex的子命令switch(config)#duplex full 设置该端口为全双工(auto/half)switch(config)#description TO_PC1 这是该端口描述为TO_PC1 switch(config-if)#switchport access vlan 2 ;当前端口加入vlan 2switch(config-if)#switchport mode trunk ;设置为trunk模式(access模式)switch(config-if)#switchport trunk allowed vlan 1，2 ;设置允许的vlanswitch(config-if)#switchport trunk encap dot1q ;设置vlan 中继switch(config)#vtp domain vtpserver ;设置vtp域名相同switch(config)#vtp password ;设置发vtp密码switch(config)#vtp server ;设置vtp服务器模式switch(config)#vtp client ;设置vtp客户机模式交换机设置IP地址,默认网关，域名，域名服务器，配置和查看MAC地址表：switch(config)#interface vlan 1 ;进入vlan 1switch(config-if)#ip address 192.168.1.1 255.255.255.0 ;设置IP地址switch(config)#ip default-gateway 192.168.1.6 ;设置默认网关switch(config)#ip domain-name 设置域名switch(config)#ip name-server 192.168.1.18 设置域名服务器switch(config)#mac-address-table? 查看mac-address-table 的子命令switch(config)#mac-address-table aging-time 100 设置超时时间为100msswitch(config)#mac-address-table permanent 0000.0c01.bbcc f0/3 加入永久地址在f0/3端口switch(config)#mac-address-table restricted static 0000.0c02.bbcc f0/6 f0/7 加入静态地址目标端口f0/6源端口f0/7 switch(config)#endswitch#show mac-address-table 查看整个MAC地址表switch#clear mac-address-table restricted static 清除限制性静态地址交换机显示命令：switch#write ;保存配置信息switch#show vtp ;查看vtp配置信息switch#show run ;查看当前配置信息switch#show vlan ;查看vlan配置信息switch#show interface ;查看端口信息switch#show int f0/0 ;查看指定端口信息switch#show int f0/0 status;查看指定端口状态switch#dir flash: ;查看闪存Cisco路由器配置命令大全网络2010-06-26 06:43:44 阅读657 评论0 字号：大中小订阅 .(1)模式转换命令用户模式----特权模式,使用命令"enable"特权模式----全局配置模式,使用命令"config t"全局配置模式----接口模式,使用命令"interface+接口类型+接口号"全局配置模式----线控模式,使用命令"line+接口类型+接口号"注:用户模式:查看初始化的信息.特权模式:查看所有信息、调试、保存配置信息全局模式：配置所有信息、针对整个路由器或交换机的所有接口接口模式：针对某一个接口的配置线控模式：对路由器进行控制的接口配置(2)配置命令show running config 显示所有的配置show versin 显示版本号和寄存器值shut down 关闭接口no shutdown 打开接口ip add +ip地址配置IP地址secondary+IP地址为接口配置第二个IP地址show interface+接口类型+接口号查看接口管理性show controllers interface 查看接口是否有DCE电缆show history 查看历史记录show terminal 查看终端记录大小hostname+主机名配置路由器或交换机的标识config memory 修改保存在NVRAM中的启动配置exec timeout 0 0 设置控制台会话超时为0service password-encryptin 手工加密所有密码enable password +密码配置明文密码ena sec +密码配置密文密码line vty 0 4/15 进入telnet接口password +密码配置telnet密码line aux 0 进入AUX接口password +密码配置密码line con 0 进入CON接口password +密码配置密码bandwidth+数字配置带宽no ip address 删除已配置的IP地址show startup config 查看NVRAM中的配置信息copy run-config atartup config 保存信息到NVRAM write 保存信息到NVRAMerase startup-config 清除NVRAM中的配置信息show ip interface brief 查看接口的谪要信息banner motd # +信息 + # 配置路由器或交换机的描素信息description+信息配置接口听描素信息vlan database 进入VLAN数据库模式vlan +vlan号+ 名称创建VLANswitchport access vlan +vlan号为VLAN为配接口interface vlan +vlan号进入VLAN接口模式ip add +ip地址为VLAN配置管理IP地址vtp+service/tracsparent/client 配置SW的VTP工作模式vtp +domain+域名配置SW的VTP域名vtp +password +密码配置SW的密码switchport mode trunk 启用中继no vlan +vlan号删除VLANshow spamming-tree vlan +vlan号查看VLA怕生成树议2. 路由器配置命令ip route+非直连网段+子网掩码+下一跳地址配置静态/默认路由show ip route 查看路由表show protocols 显示出所有的被动路由协议和接口上哪些协议被设置show ip protocols 显示了被配置在路由器上的路由选择协议,同时给出了在路由选择协议中使用的定时器等信息router rip 激活RIP协议network +直连网段发布直连网段interface lookback 0 激活逻辑接口passive-interface +接口类型+接口号配置接口为被动模式debug ip +协议动态查看路由更新信息undebug all 关闭所有DEBUG信息router eigrp +as号激活EIGRP路由协议network +网段+子网掩码发布直连网段show ip eigrp neighbors 查看邻居表show ip eigrp topology 查看拓扑表show ip eigrp traffic 查看发送包数量router ospf +process-ID 激活OSPF协议network+直连网段+area+区域号发布直连网段show ip ospf 显示OSPF的进程号和ROUTER-IDencapsulation+封装格式更改封装格式no ip admain-lookup 关闭路由器的域名查找ip routing 在三层交换机上启用路由功能show user 查看SW的在线用户clear line +线路号清除线路3. 三层交换机配置命令配置一组二层端口configure terminal 进入配置状态nterface range {port-range} 进入组配置状态配置三层端口configure terminal 进入配置状态interface {{fastethernet | gigabitethernet} interface-id} | {vlan vlan-id} | {port-channel port-channel-number} 进入端口配置状态no switchport 把物理端口变成三层口ip address ip_address subnet_mask 配置IP地址和掩码no shutdown 激活端口例：Switch(config)# interface gigabitethernet0/2Switch(config-if)# no switchportSwitch(config-if)# ip address 192.20.135.21 255.255.255.0Switch(config-if)# no shutdown配置VLANconfigure terminal 进入配置状态vlan vlan-id 输入一个VLAN号, 然后进入vlan配态，可以输入一个新的VLAN号或旧的来进行修改。

Cisco交换机的基本配置

4)、注销用户模式当配置结束后要彻底注销并结束会话，可以在用户模式下使用exit或 logout命令，具体配置过程如下所示： Switch>logout Router con0 is now available Press RETURN to get started
五、交换机的基本配置
1、设置交换机的名称在命令提示符的前面是交换机的名称，默认名称是Switch，当有多台交换机时为了方便识别我们可以用hostname命令来改名。举例如下： Switch(config)#hostname S2950 S2950(config)#
flashfs[1]: Bytes used: 3971584 ——已用flash flashfs[1]: Bytes available: 3769856 ——可用flash flashfs[1]: flashfs fsck took 6 seconds. flashfs[1]: Initialization complete. ——初始化flash完成 Done initializing flashfs. POST: System Board Test : Passed ——系统板自检通过 POST: Ethernet Controller Test : Passed ——以太网控制器自检通过 ASIC Initialization Passed ——专用芯片自检通过 POST: FRONT-END LOOPBACK TEST : Passed ——环路测试通过 cisco WS-C2950G-24-EI (RC32300) processor (revision A0) with 21299K bytes of memory. ——CPU型号和RAM大小 Pocessor board ID FOC0620X0J4 Last reset from system-reset 24 FastEthernet/IEEE 802.3 interface(s) ——24个快速以太口 2 Gigabit Ethernet/IEEE 802.3 interface(s) ——2个千兆以太口 32K bytes of flash-simulated non-volatile configuration memory. ——NVRAM大小 Base ethernet MAC Address: 00:09:B7:92:29:80 Motherboard assembly number: 73-7280-04 Power supply part number: 34-0965-01 Motherboard serial number: FOC06170J3N Power supply serial number: DAB06203PFQ Model revision number: A0 Motherboard revision number: A0 Model number: WS-C2950G-24-EI System serial number: FOC0620X0J4 Press RETURN to get started! -----按回车键后进入特权模式

2024年度思科网络交换机配置命令详细总结归纳

设置STP模式
配置STP优先级
配置STP端口状态
在交换机上启用STP功能，通常使用命令`spanning-tree vlan vlan-id`。
2024/2/3
根据需要设置STP模式（如 PVST+、RSTP等），使用命令`spanning-tree mode stpmode`。
通过调整交换机端口的优先级来影响STP计算过程，使用命令`spanning-tree vlan vlanid priority priority-value`。
17
04
端口聚合（EtherChannel）配置与应用
2024/2/3
18
端口聚合概念及优势分析
2024/2/3
端口聚合定义
将多个物理端口组合成一个逻辑通道，增加带宽、提供冗余链路。
端口聚合优势
提高网络可靠性、实现负载均衡、简化网络管理。
19
端口聚合配置命令详解
进入接口配置模式
interface range fastEthernet 0/1 - 2（以 FastEthernet接口为例）
2024/2/3
28
交换机性能监控指标分析
端口状态监控
检查端口速率、双工模式、流量控制等参数，确保端口正常工作。
网络流量监控
通过网络管理工具实时监控网络流量，发现异常流量及时处置。
2024/2/3
CPU和内存利用率监控
定期查看CPU和内存占用情况，避免资源瓶颈。
错误包和丢弃包监控
分析交换机错误包和丢弃包的数量，定位网络故障。
2024/2/3
4
交换机主机名与域名设置
主机名配置
为交换机设置唯一的主机名，便于网络管理和故障排除。

思科交换机的常用配置

思科交换机的常用配置思科交换机的常用配置1、交换机的端口2、端口：以太网端口（e0、e1）、快速以太网端口(fast0、fast0/1[第一个模块的第一端口、fast1、fast1/1)、光纤接口（Tx、Rx）2、交换机的配置方法a、通过CONSOLE端口利用配置第一次安装使用交换机时，只能通过配置口（Console）进行配置。

配置电缆连接第一步：将配置电缆的DB-9（或DB-25）孔式插头接到要对交换机进行配置的微机或终端的串口上。

第二步：将配置电缆的RJ-45一端连到交换机器的配置口（Console）上。

设置微机或终端的参数第一步：打开微机或终端。

如果使用微机进行配置，需要在微机上运行终端仿真程序，如Windows 3.1的Terminal、Windows95/Windows98/Windows NT的超级终端。

第二步：设置终端参数。

参数要求：设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，Windows98超级终端参数设置方法如下：(1) 在图5-2所示的超级终端窗口中，单击其[属性]按钮，出现图5-3所示的超级终端属性对话框。

(2) 在超级终端属性对话框中[连接时使用]一栏选择连接的串口。

(3) 在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无。

单击[确定]按钮交换机上电确认交换机与配置终端的连接正确，确认已经完成配置终端参数的设置后，即可对交换机上电。

随后交换机出现自检内容。

启动完毕，回车，超级终端里显示字样(旧命令行提示的是router>)。

即可进行下一步的配置。

备注要进行配置，具体配置情况以后再讲b、命令输入时的技巧？、TAB、↑、CTrl+d（删除光标所在位置的字附）、CTRL+C的使用。

3、交换的日常维护A、交换机的几种工作状态a、用户命令状态（switch>）b、特权状态(switch #)在用户命令状态下输入enablec、全局配置状态[switch (config)#]在特权状态下输入config命令B、查看交换机的版本（show version）C、查看交换机正在运行的文件(show run)D、查看交换机的备份文件（show star）E、设置交换机的密码F、查看闪存内的信息（show flash 显示的是交换机的IOS软件信息）G、exit返回到上一步2950常用配置a、设置从用户命令状态到特权状态的密码switch (config)#enable password abc(密码设为abc)switch (config)#enable secret abc(密码设为abc，但密码已被加密)switch (config)#hostname ipkh(将交换机的名字改为ipkh)switch#reload(重新启动交换机)b、置利用TELNET进行远程登录router>enablerouter#config trouter(config)#enable password abc(设置一个密码)router(config)#line vty 0 4(设置4条虚拟线路)router(config-line)#login(让路由器显示输入口令的提示)router(config-line)#password 123router(config-line)#exit（返回一步）备注：如果不设置密码，远程用户无法进行TELNET登录siwtchVlan1Vlan2Vlan3交换机的VLAN配置Switch#conf tSwitch(config)#inter vlan1Switch(config-if)#ip add 192.168.1.1 255.255.255.0(VLAN1是用来管理交换机的，VLAN1的地址也就是交换机的地址)Switch(config)#no shutdownSwitch(config)#ip default-gateway 192.168.1.2(设置交换机的缺省网关)Switch(config-if)#exitSwitch(config)#exitSwitch#vlan dataSwitch(vlan)#vlan 2 name cwSwitch(vlan)#vlan 3 name rsSwitch(vlan)#exitSwitch#conf tSwitch(config)#int range fa0/1 –3Switch(config-if)# switchport mode access(将此端口设置为访问模式，属于默认方式)Switch(config-if)#switchport access vlan 1Switch(config)#int range fa0/4 –6Switch(config-if)# switchport access vlan 2Switch(config)#int range fa0/7 –10Switch(config-if)#switchport access vlan 3Switch(config)#int fa0/11Switch(config-if)#switchport mode trunkSwitch(config-if)#duplex fullSwitch(config-if)#speed 1002950Aserver2950BclientVlan1Vlan2Vlan1Vlan2主干道配置2950ASwitch#conf tSwitch(config)#inter vlan1Switch(config-if)#ip add 192.168.1.1 255.255.255.0(VLAN1是用来管理交换机的，VLAN1的地址也就是交换机的地址)Switch(config)#no shutdownSwitch(config)#ip default-gateway 192.168.1.2(设置交换机的缺省网关)Switch(config-if)#exitSwitch(config)#exitSwitch#vlan dataSwitch(vlan)# vtp serverSwitch(vlan)#vtp domain ipkhSwitch(vlan)#vlan 2 name cwSwitch(vlan)#vlan 3 name rsSwitch(vlan)#exitSwitch#conf tSwitch(config)#int range fa0/1 –3Switch(config-if)# switchport mode accessSwitch(config-if)#switchport access vlan 1Switch(config)#int range fa0/4 –6Switch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan 2Switch(config)#int range fa0/7 –10Switch(config-if)#switchport access vlan 3Switch(config-if)# switchport mode accessSwitch(config)#int fa0/11Switch(config-if)#switchport mode trunkSwitch(config-if)#duplex fullSwitch(config-if)#speed 1002950BSwitch#conf tSwitch(config)#inter vlan1Switch(config-if)#ip add 192.168.1.1 255.255.255.0(VLAN1是用来管理交换机的，VLAN1的地址也就是交换机的地址，必须与2950A相同)Switch(config)#no shutdownSwitch(config-if)#exitSwitch(config)#exitSwitch#vlan dataSwitch(vlan)# vtp clientSwitch(vlan)#vtp domain ipkhSwitch(vlan)#exitSwitch#conf tSwitch(config)#int range fa0/1 –3Switch(config-if)# switchport mode accessSwitch(config-if)#switchport access vlan 1Switch(config)#int range fa0/4 –6Switch(config-if)#switchport mode accessSwitch(config-if)# switchport access vlan 2Switch(config)#int range fa0/7 –10Switch(config-if)# switchport mode accessSwitch(config-if)#switchport access vlan 3Switch(config)#int fa0/11Switch(config-if)#switchport mode trunkSwitch(config-if)#duplex fullSwitch(config-if)#speed 100单臂路由器与交换机之间的合作组网(路由器的以太网口必须为快速以太网接口)：实现1、各VLAN间相互通信，2、局域网内部的各计算机能与INTERNET 通信fa0RswitchVlan1Vlan2fa1E0:192.168.1.1E1:192.168.2.1R的配置Router(config)#int fa0/1Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#ip nat outsideRouter(config)#access-list 1 permit anyRouter(config)#ip route 0.0.0.0 0.0.0.0 fa0/1Router(config)#ip nat inside source list 1 interface fa0/1 overloadRouter(config-if)#exitRouter(config)#int fa0/0Router(config-if)#duplex fullRouter(config-if)#speed 100Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int fa0/0.1(vlan 1的子接口)Router(config-subif)# encap isl 1/encap dot1q 1(路由器与交换机之间的互联协议为ISL/802.1q)Router(config-subif)#ip add 192.168.1.1 255.255.255.0Router(config-subif)#ip nat inside（此接口作为NAT内接口）Router(config)#int fa0/0.2（vlan 2的子接口）Router(config-subif)# encap isl 1(路由器与交换机之间的互联协议为ISL)Router(config-subif)#ip add 192.168.2.1 255.255.255.0Router(config-subif)#ip nat insideRouter(config)#int fa0/0.3（vlan 2的子接口）Router(config-subif)# encap isl 1(路由器与交换机之间的互联协议为ISL)Router(config-subif)#ip add 192.168.3.1 255.255.255.0Router(config-subif)#ip nat insideSwitch的配置Switch(config)#int fa0/0Switch(config-if)#switch mode trunkSwitch(config-if)#switch trunk encap isl/dot1q(要与路由器保持一致)Switch(config-if)#speed 100Switch(config-if)#duplex fullSwitch(config)#int vlan1Switch(config-if)#ip add 192.168.1.2 255.255.255.0Switch(config-if)#exitSwitch(config)#ip default-gateway 192.168.1.1Switch(config)#exitSwitch#vlan dataSwitch(vlan)#vlan 2 name cwSwitch(vlan)#vlan 3 name rsSwitch(vlan)#vtp serverSwitch(vlan)#vtp domain ipkhSwitch(vlan)#exitSwitch#conf tSwitch(config)#int range fa0/1 –3Switch(config-if)#switchprot access vlan 1Switch(config-if)spanning-tree portfastSwitch(config)#int range fa0/4 –7Switch(config-if)#switchprot access vlan 2Switch(config-if)spanning-tree portfastSwitch(config)#int range fa0/8 –10Switch(config-if)#switchprot access vlan 3Switch(config-if)spanning-tree portfastCisco6509交换机设置DHCP实例一位客户想把DHCP SERVER迁移到6509交换机的MSFC上,要求还挺复杂:1.同时为多个VLAN的客户机分配地址2.VLAN内有部分地址采用手工分配的方式3.为客户指定网关、Wins服务器等4.VLAN 2的地址租用有效期限为1天,其它为3天5.按MAC地址为特定用户分配指定的IP地址最终配置如下：ip dhcp excluded-address 10.1.1.1 10.1.1.19 //不用于动态地址分配的地址ip dhcp excluded-address 10.1.1.240 10.1.1.254ip dhcp excluded-address 10.1.2.1 10.1.2.19!ip dhcp pool global //global是pool name，由用户指定network 10.1.0.0 255.255.0.0 //动态分配的地址段domain-name //为客户机配置域后缀dns-server 10.1.1.1 10.1.1.2 //为客户机配置dns服务器netbios-name-server 10.1.1.5 10.1.1.6 //为客户机配置wins服务器netbios-node-type h-node //为客户机配置节点模式（影响名称解释的顺利,如h-node=先通过wins服务器解释...）lease 3 //地址租用期限: 3天ip dhcp pool vlan1network 10.1.1.0 255.255.255.0 //本pool是global的子pool, 将从global pool继承domain-name等optiondefault-router 10.1.1.100 10.1.1.101 //为客户机配置默认网关!ip dhcp pool vlan2 //为另一VLAN配置的poolnetwork 10.1.2.0 255.255.255.0default-router 10.1.2.100 10.1.2.101lease 1!ip dhcp pool vlan1_john //总是为MAC地址为...的机器分配...地址host 10.1.1.21 255.255.255.0client-identifier 010050.bade.6384 //client-identifier=01加上客户机网卡地址!ip dhcp pool vlan1_tomhost 10.1.1.50 255.255.255.0client-identifier 010010.3ab1.eac8相关的DHCP调试命令：no service dhcp //停止DHCP服务[默认为启用DHCP服务sh ip dhcp binding //显示地址分配情况show ip dhcp conflict //显示地址冲突情况debug ip dhcp server {events | packets | linkage} //观察DHCP服务器工作情况如果DHCP客户机分配不到IP地址，常见的原因有两个。

Cisco(思科)交换机常用配置

…………………………………………………………………Cisco交换机相关设置…………………………………………………………………一、常用设置SW 〉用户模式SW 〉enable 进入特权模式SW # 特权模式SW # config terminal 进入全局配置模式SW（config）# 全局配置模式SW（config）# enable password 123 设置特权非加密密码为123 SW（config）# enable secret 123 设置特权加密密码为123 SW # show running-config （或sh run ）查看当前配置SW # wr 保存当前配置SW（config）#no ip domain lookup 关闭域名查找SW（config）# hostname huarun 将交换机名改为huarun SW # reload 重启交换机二、端口配置1，基本配置（以端口1为例）SW（config）# interface fastethernet 0/1 进入交换机1端口（百兆）SW(config-if) # speed 10/100/auto 速率为10M/100M/自动SW(config-if) # duplex full/half/auto 模式为全双工/半双工/自动SW(config-if) # description caiwu 对端口描述SW(config-if) # end 退出端口配置SW# sh interface fastethernet 0/1 查看端口1的配置情况2，端口与主机MAC地址绑定（以端口1为例）SW（config）# interface fastethernet 0/1SW（config-if）# switchport mode accessSW（config-if）# switchport port-securitySW（config-if）# switchport port-security maximum 1SW（config-if）# switchport port-security mac-address mac地址3，端口镜像（端口1为目的端口——即监听端口；端口2和端口3为源端口——即被监听端口）SW（config）# interface fastethernet 0/1SW（config-if）# port monitor fastethernet 0/2SW（config-if）# port monitor fastethernet 0/34，端口汇聚（又叫做端口聚合）（以交换机的1口和2口为例）SW（config）# interface fastethernet 0/1SW（config-if）# switchport mode trunk（如果有多个vlan，需要配置，没有的话就不用了）SW（config-if）# speed 100SW（config-if）# duplex fullSW（config-if）# channel-group 1 mode onSW（config）# interface fastethernet 0/2SW（config-if）# switchport mode trunkSW（config-if）# speed 100SW（config-if）# duplex fullSW（config-if）# channel-group 1 mode on或者SW（config）#interface range fastethernet 0/1 -2SW（config-range-if）# speed 100SW（config-range-if）# duplex fullSW（config-range-if）# channel-group 1 mode on三、HSRP配置（hot standby router protocol）以华润地产为例：2台3750交换机，就一个vlan——默认的vlan1，路由器接2台3750交换机（做HSRP）,每台3750都与内网汇聚交换机（huawei）相连接。

思科交换机基本配置(非常详细)

cisco交换机基本配置1．Cisco IOS简介Cisco Catalyst系列交换机所使用的操作系统是IOS（Internetwork Operating System，互联网际操作系统）或COS （Catalyst Operating System），其中以IOS使用最为广泛，该操作系统和路由器所使用的操作系统都基于相同的内核和shell。

IOS的优点在于命令体系比较易用。

利用操作系统所提供的命令，可实现对交换机的配置和管理。

Cisco IOS操作系统具有以下特点：(1)支持通过命令行（Command-Line Interface，简称CLI）或Web界面，来对交换机进行配置和管理。

(2)支持通过交换机的控制端口（Console）或Telnet会话来登录连接访问交换机。

(3)提供有用户模式（user level）和特权模式（privileged level）两种命令执行级别，并提供有全局配置、接口配置、子接口配置和vlan数据库配置等多种级别的配置模式，以允许用户对交换机的资源进行配置。

(4)在用户模式，仅能运行少数的命令，允许查看当前配置信息，但不能对交换机进行配置。

特权模式允许运行提供的所有命令。

(5)IOS命令不区分大小写。

(6)在不引起混淆的情况下，支持命令简写。

比如enable通常可简约表达为en。

(7)可随时使用？来获得命令行帮助，支持命令行编辑功能，并可将执行过的命令保存下来，供进行历史命令查询。

1.搭建交换机配置环境在对交换机进行配置之前，首先应登录连接到交换机，这可通过交换机的控制端口（Console）连接或通过Telnet登录来实现。

(1)通过Console口连接交换机对于首次配置交换机，必须采用该方式。

对交换机设置管理IP地址后，就可采用Telnet登录方式来配置交换机。

对于可管理的交换机一般都提供有一个名为Console的控制台端口（或称配置口），该端口采用RJ-45接口，是一个符合EIA/TIA-232异步串行规范的配置口，通过该控制端口，可实现对交换机的本地配置。

cisco思科交换机配置篇

cisco思科交换机配置篇cisco思科交换机配置篇要进行思科交换机的配置，首先就得进入交换机的全局配置模式，在成功连接交换机并且登陆成功进入特权模式下，下面跟yjbys店铺一起来学习一下思科交换机的配置命令吧!1、输入进入全局配置模式：switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.switch(config)#switch(config)#switch(config)#这么简单的一条命令，俺们就进入到全局配置模式了，还记得上一篇中查看端口所查询到的信息中name字段下的值吗?这字段其实代表的是交换机端口的描述信息2、修改端口描述switch#switch#switch#conf terEnter configuration commands, one per line. End with CNTL/Z.switch(config)#switch(config)#int fa0/3switch(config-if)#switch(config-if)#descswitch(config-if)#description updateDescswitch(config-if)#switch(config-if)#exitswitch(config)#exitswitch#switch#show interswitch#show interfaces statuswitch#show interfaces statusPort Name Status Vlan Duplex Speed TypeFa0/1 connected 1 a-full a-100 10/100BaseTXFa0/2 h3c2.250 connected trunk a-full a-100 10/100BaseTX Fa0/3 updateDesc notconnect 1 auto auto 10/100BaseTXFa0/4 connected 1 a-full a-100 10/100BaseTXFa0/5 h3c-2.200 connected 1 a-full a-100 10/100BaseTXFa0/6 notconnect 1 auto auto 10/100BaseTX修改描述的关键命令在于，在配置模式下，进入到要修改的端口下，然后使用description + “内容”!效果应该很直观了吧，接下来就是修改端口的所在Vlan了3、修改端口Vlanswitch#switch#switch#conf tEnter configuration commands, one per line. End with CNTL/Z.switch(config)#switch(config)#int fa0/3switch(config-if)#switch(config-if)#sw acc vl 2switch(config-if)#switch(config-if)#exitswitch(config)#switch(config)#exitswitch#switch#show inter statuPort Name Status Vlan Duplex Speed TypeFa0/1 connected 1 a-full a-100 10/100BaseTXFa0/2 h3c2.250 connected trunk a-full a-100 10/100BaseTX Fa0/3 updateDesc notconnect 2 auto auto 10/100BaseTXFa0/4 connected 1 a-full a-100 10/100BaseTXFa0/5 h3c-2.200 connected 1 a-full a-100 10/100BaseTXFa0/6 notconnect 1 auto auto 10/100BaseTX逻辑和修改端口描述是一样的，对于配置来说，肯定是到了能有配置权限的地方和要配置的对象，这里修改端口Vlan的关键命令为：sw acc vl + vlantag，命令很明显被简写了，但是不影响执行，命令的全写为：switchport access vlan + vlantag还有一些对端口的简单操作，譬如修改端口的模式，4、修改端口模式switch(config-if)#switchport trunk encap dot1q ----------------设置vlan 中继的'封装协议注：dot1q就是 IEEE 802.1Q协议，是vlan的一种封装方式，是公有协议。

配置思科交换机

在集群中，每台交换机都有特定的角色，如主交换机、成员交换机等，以实现不同的功能和特性。
交换机集群可以提高网络的性能和可管理性，同时简化网络管理和配置。
THANKS FOR WATCHING
感谢您的观看
配置登录验证方式
在全局配置模式下输入 "login authentication < 用户名>"命令配置登录验证方式。
02 VLAN配置
创建VLAN
总结词
在思科交换机上创建VLAN，需要进入特权执行模式，并使用`vlan`命令。
详细描述
首先，通过控制台或SSH连接到交换机，然后输入`enable`进入特权执行模式。接下来，使用`vlan`命令创建 VLAN，并为其分配一个ID。例如，要创建一个ID为10的VLAN，可以输入`vlan 10`。
配置思科交换机
目录
• 交换机基本配置 • VLAN配置 • 交换机安全配置 • 交换机高级配置
01 交换机基本配置
登录交换机
连接交换机
通过控制台线或Telnet 连接到交换机。
登录提示
进入特权模式
在登录提示符下输入用户名和密码进行登录。
输入"enable"命令进入特权模式。
配置模式
在特权模式下输入 "configure terminal" 命令进入配置模式。
配置VLAN间通信
总结词
为了实现VLAN之间的通信，需要配置 VLAN间路由和三层交换。
VS
详细描述
在配置了VLAN间路由之后，还需要启用三层交换来允许VLAN之间的通信。使用`ip routing`命令启用IP路由，然后使用 `interface vlan`命令进入VLAN接口配置模式。在每个VLAN接口上配置IP地址和其他相关的网络参数，以便在该VLAN之间进行通信。例如，要为VLAN 10配置IP地址为 192.168.10.1的IP地址，可以输入 `interface vlan 10`，然后`ip address 192.168.10.1 255.255.255.0`。

Cisco交换机详细配置及命令说明

Cisco交换机的概述交换机根据OSI层次通常可分为第2层交换机和多层交换机。

通常所说的交换机指第2层交换机也叫LAN交换机（第二层MAC地址进行交换）；多层交换机与第2层交换机工作方式类似，除了使用第二层MAC地址进行交换之外，还使用第3层网络地址。

交换机的基本配置3、电缆连接及终端配置如图11-8所示，接好PC机和交换机各自的电源线，在未开机的条件下，把PC机的串口1（COM1）通过控制台电缆线与交换机的Console端口相连，即完成设备连接工作。

交换机Console端口的默认参数如下：端口速率：9600b/s；数据位：8；奇偶校验：无；停止位：1；流控：无。

3、交换机的启动启动过程未用户提供了丰富的信息，我们可以对交换机的硬件结构和软件加载过程有直观的认识，这些信息对我们了解该交换机以及对她做相应的配置很有帮助，另外部件号、序列号、版本号等信息再产品验货时都是非常重要的信息。

3、交换机的基本配置在默认情况下，所有接口处于可用状态并且都属于VLAN1，这种情况下交换机就可用正常工作了，为了方便管理和使用，首先应对交换机做基本的配置，最基本的配置可以通过启动时的对话框配置模式完成，也可以在交换机启动后再进行配置。

（1）配置Enable口令和主机名。

在交换机中可以配置使能口令（Enable password）和使能密码（Enable secret），一般情况下只需配置一个就可以，当两者同时配置时，后者生效。

这两者的区别是使能口令以明文显示而使能密码以密文形式显示。

Switch> (用户执行模式提示符)Switch>enable (进入特权模式)Switch # （特权模式提示符）Switch # config termianal (进入配置模式)Switch (config) # (配置模式提示符)Switch (config) # enable password cisco 设置enable password 为cisco）Switch (config) # enable secret cisco1 (设置enable secret 为cisco1)Switch (config) # hostname C2950 (设置主机名为C2950)C2950 (config) # end (退回到特权模式)C2950 #（2）配置交换机IP地址、默认网关、域名、域名服务器。

2_思科交换机配置

所有 VLAN 通过
4. switchport trunk allow vlan all
创建 vlan
将 5-8 端口划到 vlan101
中 14
5. exit 配置模式下：
1. vlan database（可能没有）
2. vlan 101 name 101(自定义)
3. exit 1. interface range f0/5 -8 2. switchport mode access an
public RO
9
snmp-server community 设置 snmp 服务读写访问关键字
public1 RW
10 line vty 0 4
配置 telnet 登陆端口
11 12 13
Truck 配
置
password atc10
login
end
在 enable 模式下
1. Interface
5
interface vlan 1
进入 vlan1 的配置模式
6
ip address 192.28.4.200
设置网口 IP 地址为 192.28.4.200；
255.255.255.0
子网掩码为 255.255.255.0
No shutdown
7
exit
回退至全局配置模式
8
snmp-server community 设置 snmp 服务只读访问关键字
3. 基本配置参数
图 1 超级终端串口参数
交换机基本配置命令，如表所属：表 1 交换机基本配置参数
步骤 1 2 3 4
指令 enable config terminal hostname SWT1A enable secret atc10
