电线电缆常用的计算公式

电线电缆常用的计算公式 2010年11月29日08:37 生意社生意社11月29日讯1、导体的截面1）单根导体S = πd2/4 （mm2）2）正规绞合导体S = (πd2/4)* n * k1其中d——导体外径(mm)n——绞线根数k1——绞入系数π——圆周率，2、导体的重量W = S * ρ* L其中W——导体重量（kg）ρ——材料密度，铜，铝L——导体的长度（km）3、绝缘外径D = d + 2*t (mm)其中D——绝缘外径 (mm)d——导体外径 (mm)t——绝缘厚度 (mm)4、绝缘层截面积S1 = （D2–d2）*π/4或S1= π*（d+t）* t5、绝缘层的重量W1 = S1* ρ* L其中W1——重量（kg）ρ——材料密度，PVC为～，XLPE为L——线芯的长度（km）护套的外径、截面积、重量与绝缘层计算方法相同。

截~ = （D2 -D2k1——6、绞合外径以下介绍的是正规绞合结构的绞合外径计算方法：正规绞合一般外层的根数比内层多6根。

1+6的结构：D0 = 3 * d2+8的结构：D0 = 4 * d3+9的结构：D0 = * d4+10的结构：D0 = * d5+11的结构：D0 = * d如果外面还有一层或多层，则D = D0 + 2 * n * d其中n——绞合层数一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*=kg/km如120平方毫米计算：120*=km1、导体用量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap =5、缠绕用量：（Kg/Km）= d^2 * * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * 目数/ / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线二、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数电线重量计算公式及每百米电线标准重量一览；如何计算电线平方数2009-07-09 10:14电线重量＝导体重量+绝缘重量导体重量=导体比重×截面积（其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如、、4、6.....等绝缘层重量=×（挤包前外径绝缘厚度）×绝缘厚度×绝缘料比重（其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3 ）以上公式算出的重量单位均为：千克/千米二、什么是电线平方数如何计算电缆平方数？几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。

如何计算电线（电缆）的横截面积呢？

如何计算电线（电缆）的横截⾯积呢？电线的规格在国际上常⽤的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。

电线怎么看平⽅数？⼏平⽅是国家标准规定的的⼀个标称值，⼏平⽅是⽤户根据电线电缆的负荷来选择电线电缆。

电线平⽅数是装修⽔电施⼯中的⼀个⼝头⽤语，常说的⼏平⽅电线是没加单位，即平⽅毫⽶。

1、整捆的新线，包装表⾯会有线的标签，清楚标注线的品牌、型号、线径（电线的平⽅数），见下图。

2、有些⼤品牌的电线在绝缘层上印有品牌、型号、线径（电线的平⽅数）。

3、对于没有标注的电线，经验丰富的电⼯可以通过⽬测，看出电线的平⽅数。

4、没有经验的⼈，如果要判断电线的粗细（平⽅），可⽤游标尺测量电线的直径，然后求出截⾯。

如果要判断电线的粗细（平⽅），可⽤游标尺测量电线的直径，然后求出截⾯截⾯的计算公式：S=半径的平⽅R×π（R为电线的半径）⽐如直径1.8的线，就是3.14×（1.8÷2）⊃2;＝2.5434≈2.5平⽅，（取近似值）。

如果你是要选择电线的⼤⼩，⼀般是先根据⽤电器的功率⼤⼩算出电流，然后根据电流在查电⼯⼿册即可，这样⽐较准确。

⽽有些线是由多条线芯组合扭在⼀起的，这样就不能⽤单芯的⽅法去算了，只能是按这条电线中多条线的其中⼀条去按单芯线算，然后再乘以线的股数就可以。

公式为S=半径*半径*3.14*N，其中N为扭成这条电线的数量！电线电缆的平⽅计算⽅式⼀般来说，经验载电量是当电⽹电压是220V时候，每平⽅电线的经验载电量是⼀千⽡左右。

铜线每个平⽅可以载电1-1.5千⽡，铝线每个平⽅可载电0.6-1千⽡。

因此功率为1千⽡的电器只需⽤⼀平⽅的铜线就⾜够了。

具体到电流，短距送电时⼀般铜线每平⽅可载3A到5A的电流。

散热条件好取5A/平⽅毫⽶，不好取3A/平⽅毫⽶。

换算⽅法：知道电线的平⽅，计算电线的半径⽤求圆形⾯积的公式计算：电线平⽅数（平⽅毫⽶）＝圆周率（3.14）×电线半径（毫⽶）的平⽅知道电线的平⽅，计算线直径也是这样，如：2.5⽅电线的线直径是：2.5÷3.14 = 0.8，再开⽅得出0.9毫⽶，因此2.5⽅线的线直径是：2×0.9毫⽶＝1.8毫⽶。

电缆截面计算公式

电缆截面计算公式一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值48A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0、5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。

所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A)也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

估算口诀：二点五下乘以九，往上减一顺号走。

三五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

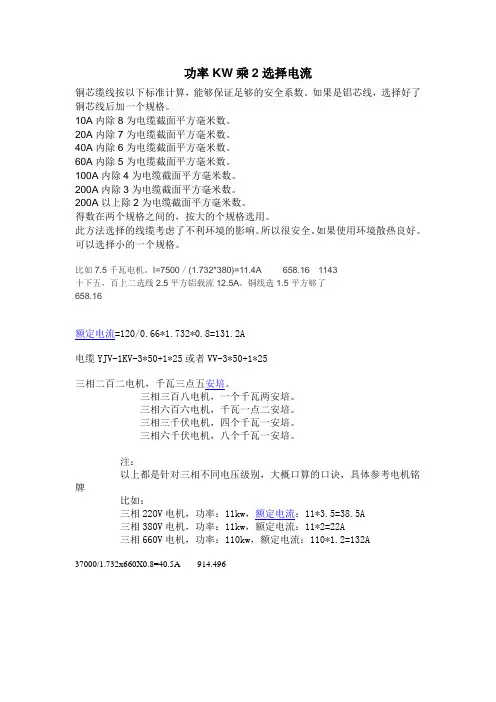

计算电缆截面

功率KW乘2选择电流铜芯缆线按以下标准计算，能够保证足够的安全系数。

如果是铝芯线，选择好了铜芯线后加一个规格。

10A内除8为电缆截面平方毫米数。

20A内除7为电缆截面平方毫米数。

40A内除6为电缆截面平方毫米数。

60A内除5为电缆截面平方毫米数。

100A内除4为电缆截面平方毫米数。

200A内除3为电缆截面平方毫米数。

200A以上除2为电缆截面平方毫米数。

得数在两个规格之间的，按大的个规格选用。

此方法选择的线缆考虑了不利环境的影响。

所以很安全。

如果使用环境散热良好。

可以选择小的一个规格。

比如7.5千瓦电机。

I=7500／(1.732*380)=11.4A 658.16 1143十下五，百上二选线2.5平方铝载流12.5A。

铜线选1.5平方够了658.16额定电流=120/0.66*1.732*0.8=131.2A电缆YJV-1KV-3*50+1*25或者VV-3*50+1*25三相二百二电机，千瓦三点五安培。

三相三百八电机，一个千瓦两安培。

三相六百六电机，千瓦一点二安培。

三相三千伏电机，四个千瓦一安培。

三相六千伏电机，八个千瓦一安培。

注：以上都是针对三相不同电压级别，大概口算的口诀，具体参考电机铭牌比如：三相22OV电机，功率：11kw，额定电流：11*3.5=38.5A三相380V电机，功率：11kw，额定电流：11*2=22A三相660V电机，功率：110kw，额定电流：110*1.2=132A37000/1.732x660X0.8=40.5A 914.496。

电缆线径计算公式

直流电缆线径计算直流电缆线径由线路压降决定导线截面积计算公式为：S=(If * L)/(r* ΔV)If：导线中最大电流(安)； L：导线长度(米)，等于距离的2倍；r：电导率（电阻率的倒数),铜取57，铝取34 ΔV：导线设定压降(伏)，-48V时取3.2V；S：导线截面积(平方毫米)。

因此只要计算出负载电流，测算出所需导线距离，就可计算出所需线径了，然后查电缆规格表，选择对应电缆。

楼下的谁有常用电缆的规格程式表贴出来吧。

交流电源线选择（交流保护地线）保护地线（PE）最小截面应根据相线的截面积而定：1、相线截面积S≤16MM2时，保护地线截面积Sp为S;2、相线截面积16＜S≤35mm2时，保护地线截面积Sp为16mm2;3、相线截面积S＞35mm2时，保护地线截面积Sp为0.5S;4、当相线截面大于120mm2时，保护地线截面不小于下式计算值：[attach]244[/attach]式中Sp-----PE线的截面，mm2;I-----流过接地装置的接地故障电流均方根值，A；K-----计算系数,铜芯聚氯乙烯绝缘线取114;t-----保护装置跳闸时间（适合t≤5s）本节着重介绍根据允许压降选择电力线的计算方法。

1. 直流供电回路电力线的截面计算根据允许电压降计算选择直流供电回路电力线的截面，一般有三种方法，即电流矩法、固定分配压降法和最小金属用量法。

2. 电流矩法采用电流矩法计算导体截面，是按容许电压降来选择导线的方法。

它以欧姆定律为依据。

在直流供电回路中，某段导线通过最大电流I时，根据欧姆定律，该段导线上由于直流电阻造成的压降可按下式计算：ΔU＝IR＝IρL/S＝IL/γS式中：ΔU──导线上的电压降(V)；I──流过导线的电流(A)；R──导体的直流电阻(Ω)；ρ──导体的电阻率(Ω·mm2/m)；L──导线长度(m)；S──导体截面面积(mm2)r──导体的电导率(m/Ω·mm2)。

电线电缆的载流量计算公式

电线电缆的载流量计算公式电线电缆是电力系统中不可或缺的一部分，它们承担着输送电能的重要任务。

在设计电力系统时，需要准确计算电线电缆的载流量，以确保其能够正常工作，不超载。

本文将介绍电线电缆的载流量计算公式及其相关知识。

一、电线电缆的载流量。

电线电缆的载流量指的是其能够承载的最大电流。

在正常工作情况下，电线电缆的载流量应大于等于实际通过的电流，以确保其安全可靠地工作。

因此，准确计算电线电缆的载流量是非常重要的。

二、电线电缆的载流量计算公式。

电线电缆的载流量计算公式通常采用以下公式进行计算：I = K S。

其中，I为电线电缆的载流量，单位为安培（A）；K为载流量系数；S为电线电缆的横截面积，单位为平方毫米（mm^2）。

载流量系数K是根据电线电缆的材质、敷设方式、环境温度等因素确定的，通常可以在电线电缆的技术资料中找到相应的数值。

电线电缆的横截面积S可以通过测量或查阅相关资料获得。

三、电线电缆的横截面积计算方法。

电线电缆的横截面积是计算载流量的重要参数，通常可以通过以下方法进行计算：1. 圆形导线的横截面积计算公式为，S = π r^2。

其中，S为横截面积，单位为平方毫米（mm^2）；π为圆周率，取3.14；r为导线的半径，单位为毫米（mm）。

2. 方形导线的横截面积计算公式为，S = a^2。

其中，S为横截面积，单位为平方毫米（mm^2）；a为导线的边长，单位为毫米（mm）。

3. 其他形状的导线可以根据其实际形状采用相应的计算方法进行计算。

四、电线电缆的载流量计算实例。

以一根铜导线为例，其横截面积为50平方毫米，载流量系数为0.8，则该铜导线的载流量计算公式为：I = 0.8 50 = 40（A）。

因此，该铜导线的载流量为40安培。

五、电线电缆的载流量计算注意事项。

在进行电线电缆的载流量计算时，需要注意以下几点：1. 考虑电线电缆的环境温度，因为环境温度会影响电线电缆的载流量系数。

2. 考虑电线电缆的敷设方式，不同的敷设方式会对载流量产生影响。

电线电缆常用计算公式大全

电线电缆常⽤计算公式⼤全⼀、电线电缆材料⽤量铜的重量习惯的不⽤换算的计算⽅法：截⾯积*=kg/km如120平⽅毫⽶计算：120*=km1、导体⽤量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径 G=铜⽐重 N=条数 K1=铜线绞⼊率 K2=芯线绞⼊率 C=绝缘芯线根数2、绝缘⽤量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径 d=导体外径 G=绝缘⽐重 K2=芯线绞⼊率 C=绝缘芯线根数3、外被⽤量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径 D=上过程外径 G=绝缘⽐重4、包带⽤量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径 t=包带厚度 G=包带⽐重 Z=重叠率(1/4Lap =5、缠绕⽤量：（Kg/Km）= d^2 * * G * N * Zd=铜线径 N=条数 G=⽐重 Z=绞⼊率6、编织⽤量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * ⽬数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜⽐重⽐重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线⼆、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电⼒电缆,单芯电缆护套的标称厚度应不⼩于，多芯电缆的标称厚度应不⼩于）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料⽐重；L为电缆长度；λ绞⼊系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有⼴泛的优异⽽稳定的使⽤性能。

三相四线电线截面的计算公式

我们要找出三相四线电线的截面面积的计算公式。

首先，我们需要了解电线截面面积与其载流量之间的关系。

电线的截面面积（A）与其载流量（I）和允许的电压降（ΔV）之间的关系可以用以下的数学公式表示：
A = (I^2 × ΔV) / (V × ρ × K)
其中，
A 是电线的截面面积，单位是平方毫米（mm^2）
I 是电线的载流量，单位是安培（A）
ΔV 是允许的电压降，单位是伏特（V）
V 是工作电压，单位是伏特（V）
ρ 是电线的电阻率，铜的电阻率约为17.2 × 10^-8 Ω·m
K 是电线的温升系数，对于铜线，K = 1。

这个公式告诉我们怎样根据电线的载流量、允许的电压降和工作电压来计算电线的截面面积。

计算结果为：A = 71353065.54 mm^2
所以，三相四线电线的截面面积约为71353065.54 mm^2。

电缆截面积计算公式

电缆截面积计算公式电缆截面积计算公式为：其中， l是电缆长度， A是截面积（单位平方毫米）， S是电缆的周长， a是电缆的半径。

12试用范围：工程设计，建筑物装修。

13使用说明：把这三个参数输入到电脑里就可以了。

14注意事项：电缆截面积计算公式计算出来的结果只是个理论值，由于截面积随着材质的不同、机械性能和化学性能的变化而有所变化，因此在实际工作中电缆截面积的选择应根据计算值与实测值对比确定。

电缆截面积=电缆长度×电缆截面积=（长度÷2+A×A）×2=l（ A）×2=l×S（例如：铜芯电缆截面积为S=12×0。

5×2=2。

5（平方毫米），塑料绝缘为2。

5平方毫米；铝芯电缆为1。

5平方毫米；交联聚乙烯绝缘为1。

0平方毫米。

15、小知识：试验测量仪器中，读数显微镜可以读到10微米以下的刻度。

16、小知识：塑料护套断路器，可用于交流50Hz，额定工作电压至690V及以下，直流额定工作电压至1000V的线路中，作为配电线路的过载和短路保护之用，在正常条件下可以长期运行。

公式解读：，表示电缆直径； A、 B分别表示电缆长度和电缆直径，即L=A×A； S表示电缆周长，单位是m； L表示电缆长度，单位是m； S表示电缆周长，单位是m。

电缆截面积计算公式的计算过程：长度÷2+直径÷2=a(m)； a是电缆周长，单位是m； S表示电缆的直径，单位是m；单位是mm；当a=L/2，则S=（ A×A）×2=l ×S；在图4-13中，则l=1。
