第3期:水轮机基本概述
水轮发电机油、水、气系统培训课件
第四部分 机组气系统结构原理
气系统由空气围带供气和发电机制动供气两部分组成
4.1 空气围带供气
当检修主轴密封或长时间停机时,操作电磁空气阀使围带充气密封。围带供气气压为 0.5~0.7MPa,供气量为3L/次,进气口设有压力开关供监视,机组启动前应关闭供气阀, 打开排气阀,排除围带中的压缩空气。 4.2 发电机制动供气
机组的稳定性。
水轮机主要由以下几个部分组成:(1)埋入部分:管型座、尾水管里衬、发电机框架 等;(2)固定部分:导水机构、转轮室等;(3)转动部分:转轮、主轴、水导水封、受油 器等;(4)油、水、气等辅助系统及辅助设备。
1.2 发电机结构特点
在发电机整体结构上,根据厂家发电机的技术优势,充分考虑石虎塘发电机中容量、低 转速的特点,采用具有足够轴系稳定裕量的两导轴承支撑结构。定子机座、转子中心体、 轴承支架、灯泡头等采用具有足够的强度和刚度,以保证机组运行的安全可靠性。同时考 虑总体布置和分部件维护的简便性。 根据发电机结构说明,发电机主要由定子、转子、组合轴承、通风冷却系统、灯泡头、 支撑、自动化系统及其他辅助部件组成。 1.3 机组辅机结构特点
第三部分 机组水系统结构原理
水系统由冷却水供水系统、机组排水系统、水力监测系统等部分组成 3.1 冷却水供水系统 (1)发电机冷却水系统的取水方式是前流道取水循环冷却机组,由技术供水泵、6只
空气冷却器、管路、管路附件及流量、压力测量等自动化元件组成。每只空气冷却器前后
设闸阀,并配有排气、排水管口。 空气冷却器水循环路径为:技术供水泵→空冷器→总出水管→进口流道。 (2)每台机组设有2台轴承油冷器,并联方式布置,布置在轴承回油箱外。技术供水 系统提供油冷器冷却水。油冷器设计裕量充分,保证油冷器能安全稳定运行,油冷却器出 口处设流量信号器和流量调节阀,前后设球阀,并配有排气、排水管路。 轴承油冷却器水循环路径为:技术供水泵→油冷却器→进口流道。
水轮机类型构造及工作原理培训课件课件(PPT36页)
我厂水轮机型号:HLA743-LJ-395
水轮机类型构造及工作原理培训课件( PPT36 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
10
10
水轮机类型构造及工作原理培训课件( PPT36 页)管理 培训教 材财务 业务培 训绩效 管理PP T课件 人力资 源管理 培训
三、水轮机结构简介
由于水轮机类型较多,这次培训主要讲述我厂的水轮机结构,总体来说水
轮机分为埋入部分、导水机构、转动部分、水导轴承、主轴密封、检修密封、
接力器及机组自动化等几个主要部件。
1、埋入部分
埋入部分由肘管、锥管、座环、蜗壳、机坑里衬等组成。
座环
机坑里衬
蜗壳 预留坑
基础环
尾水管里衬
埋设件安装
我厂的水轮机类型为混流式
混流式水轮机:混流式水轮机结构简单,运行可靠,效率高,应用于水 头范围宽阔,水流沿径向进入转轮而轴向流出转轮。与其他型式的水轮机相 比,当运行条件相同时,混流式的能量特性比水斗式好,面抗气蚀性能比轴 流式强,额定负荷时效率高。同时,它的结构简单,制造、安装方便,运转 可靠,因而得到广泛的应用。
水轮机类型、构造及工作原理
二〇一七年八月
目录
一
水轮机概述
二
水轮机分类及型号
三
水轮机结构
四
水轮机常见问题及分析
五
小结
1
一、水轮机概述
1、水力发电基本原理
水轮机获得旋转的机械能后带动发电机旋转,发电机便将旋转的机械能 转换成电能。
2 、水轮机的基本工作参数
当水流通过水轮机时,水流的能量被转换为水轮机转轮的机械能,就 把这一能量转换的过程的参数,来作为水轮机的基本工作参数。
水轮机概述
第一节水轮机概述一、水轮机工作参数1、水轮机工作水头(1)水轮机槪念:水流付出的能量转换成旋转机械能的机器。
(2)水轮机工作水头:水轮机进口断面与出口断面水流单位能量之差。
公式H=Hst-Δh发电机水轮机ⅠⅠγZIⅡ∏ⅡⅡα1v122g1即:水轮机工作水头等于水电站净水头。
Hst---水电站毛水头,等于上下游水位差Δh----水头损失,引水管的沿程水力与局部水力损失(3)设计水头:水轮机发额定出力是的最小水头。
2、水轮机的功率和效率(1)水轮机的功率:单位时间内,水流对水轮机所做的功。
用N表示。
公式:N=9.81QHη其中:Q为水轮机流量η为水轮机效率,现在的水轮机效率可达90%以上,而模型效率可达95%。
(2)水轮机效率:水轮机把水轮机出力与水流出力之比,主要有三方面的效率损失:①容积效率:即一部分水量没有流经转轮做功,损失了。
如:主轴漏水,下迷宫环漏水等。
用ηq表示。
2②水流效率:转轮在旋转过程中,克服水的阻力所损失的功率,用ηd表示。
③机械效率:克服主轴与轴承之间的摩擦阻力所消耗的功率,用ηm表示。
则:水轮机的效率为η=ηq×ηd×ηm3、流量单位时间内流过转轮的水量,以Q表示,单位m³/s。
两种说法:①水轮机发额定出力时的最大流量②在设计´水头下,水轮机发额定出力时的流量。
4、水轮机的转速(1)定义:单位时间内水轮机旋转次数,以n表示。
n10´Hav公式n=──────D13其中:n10´为最优单元转速Hav 为加权平均水头,在某些情况下可取设计水头。
(2)水轮机额定转速按(1)式计算结果,取相近发电机同步转速为水´轮机额定转速,可大于计算结果。
同步转速按n=f×60/P计算。
其中f=50HZ,P为磁极对数。
(3)飞逸转速:水轮机发额定出力时,突然跳闸,而调速器又失灵,不能关/闭导水机构,以致转速快速上升,并达到某一最高值后稳定,这个空转的最高转速就是水轮机的飞逸转速。
灯泡贯流电站水轮机简介课件
目 录
• 灯泡贯流电站水轮机概述 • 灯泡贯流电站水轮机的结构 • 灯泡贯流电站水轮机的性能参数 • 灯泡贯流电站水轮机的选型与优化 • 灯泡贯流电站水轮机的应用与发展趋势
01
灯泡贯流电站水轮机概述
定义与特点
定义
灯泡贯流电站水轮机是一种卧式水轮机,其转轮位于发电机和蜗壳之间,水流 通过蜗壳的导流作用进入转轮,驱动转轮转动,进而带动发电机发电。
选型原则与依据
01
02
03
04
适用性原则
选型时需考虑水轮机的适用性 ,确保其能够适应灯泡贯流电
站的水头、流量等条件。
效率优先原则
在满足适用性的基础上,优先 选择效率高的水轮机型号,以
提高电站的发电效益。
可靠性原则
选择稳定可靠的水轮机,确保 电站长期稳定运行,降低维护
成本。
经济性原则
综合考虑初投资和运行维护成 本,选择性价比高的水轮机。
分类与用途
分类
灯泡贯流电站水轮机根据其转轮叶片 是否可调可分为可调式和不可调式两 类。
用途
灯泡贯流电站水轮机适用于低水头、 大流量、高转速的水力发电站,广泛 应用于河流、湖泊、水库等水力资源 的开发利用。
02
灯泡贯流电站水轮机的结构
灯泡贯流电站水轮机的结构
• 灯泡贯流电站水轮机是一种卧轴水轮机,其结构紧凑、效率高 ,适用于低水头、大流量的水电站。这种水轮机通常采用灯泡 形设计,以减少水流阻力,提高水轮机的效率。
启动性能
启动性能是指水轮机从静止状态到额 定转速的加速时间和能耗。良好的启 动性能可以缩短水轮机的启动时间, 提高发电效率。
制动性能
制动性能是指水轮机在紧急停机或正 常停机时,能够迅速降低转速的性能 。制动性能好的水轮机能够保证在紧 急情况下迅速停机,避免事故发生。
复件 葛洲坝电厂水轮机简介1
• • •
轴流转桨式水轮机结构:
由受油器、主轴、转轮、导水机构、 导轴承、主轴密封、蜗壳、座环、基础 环、转轮室、尾水管、真空破坏阀等组 成。
轴流转桨式水轮机各部件结构及作用
主轴 结构:双法兰主轴-----一端与水轮机转轮体上
端法兰联接,另一端与发电机转子下端法兰联 接;轴心为空,用于装操作油管;在与水导轴 承接触部分制作有轴领(采用稀油润滑分块瓦轴 承;可锻造或焊接)。 作用:1、连接转轮构成水轮机转动部分; 2、传递能量; 3、承受轴向水推力和转动部分的重量。
形尾水管。
作用:1、将水流平顺的引到下游;
2、利用转轮出口的动能和位能。
主轴密封
采用双层平板密封结构,在两平板空腔中 通清洁水。工作中允许有少量漏水,漏水自 流到轴承锥体下环内。密封水压0.05~ 0.2MPa。 轴承密封下部,密封底座下法兰处 装有橡胶围带检修密封,当停机时,围带内 充气压力为4-7公斤/厘米2。机组启动时, 围带内的气压撤除。 在橡胶平板上开设12个楔形槽,均匀分布在 平板圆围,楔形槽呈三项式角形,顺水流方 向逐渐变浅,且不将平板径向开通,最大深 度约2.5mm,以便水箱中的水进入平板进行 润滑和冷却。 水封压力为P=轮叶前压力+0.O3--O.O5MaP
内。
作用:上法兰与底环联接,下法兰与转
轮室中环上法兰相联。
转轮
结构:转轮体、叶片、枢轴、转臂、操 作架、轮叶接力器、叶片密封装臵等组 成,如下图:
转轮体:
轴流式水轮机中多采用球形结构,主要用来装 臵和布臵转桨机构,一般整体铸造, 其下部与 连接体(或泄水锥)联接。
转轮体
叶片
是转轮中最重要的能量转换部件,一方面 承受叶片正背面水压差所形成的弯曲力矩,另 一方面承受水流作用于叶片上的扭转力矩,同 时还要 承受旋转后离心力,受力最大点在根部。

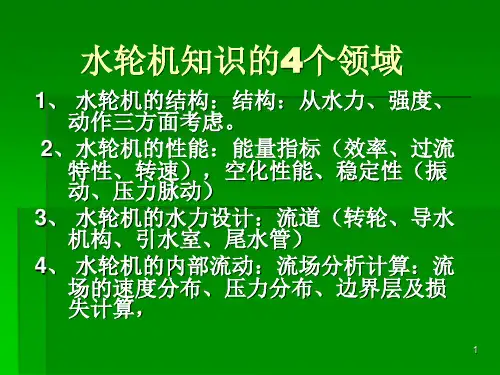

混流式水轮机概述
(四)混流式水轮机的主要部件及其结构 1、混流式转轮(runner) 主要部件:上冠、叶片、下环、泄水锥 辅助部件:止漏环、漏压板、减压孔
7
8
止漏环形式:迷宫式、直板式、梳齿式
9
二、混流式水轮机的引水室
▪ 1、引水室的作用:
把水流均匀 轴对称地引至导水机 构
形成一定的环量 H
2g
c1
c2
1、橡胶 平板
2、不锈钢 转动环
1-扇形炭 精密封块 2-扇形不
锈钢块 3-弹簧圈
21
五、补气装置:防止抬机,防止尾水管空腔空 化, 减轻机组振动。
22
六、导水机构的作用:调节流量,开关水轮机, 调节水流环量
23
导水机构工作原理
24
▪ 导叶操作.AVI
25
导水机构立体图
26
导水叶结构
上轴颈 端面密封 叶面密封 下轴颈
17
毕托管式稀油润滑水导轴承
18
水润滑水导轴承(教材图5—2)。
1-橡轴胶 瓦 2-轴承体 3-润滑水管 4-冷却水腔 5-密封水箱 6-主轴密封 7-钢质瓦衬
19
、 四 主轴密封:防止水轮机漏水的装置。图5—5—17
运行密封:端面密封,单平板密封,径向密封, 检修 密封(空气围带)
20
水轮机主轴密封
活活 动动 导导 叶叶
27
导水叶转臂结构
导叶转臂
导叶臂 端盖压块
连接板
端盖 分半键 剪断销
28
控制环结构
控制环
控制环
接力器连 接处
导叶连杆 29
大型水轮机导水机构
30
导水机构的结构
31
江垭发电纪念
水轮机构造
第一篇水力机械水轮机+ 发电机:水轮发电机组功能:发电水泵+ 电动机:水泵抽水机组功能:输水水泵+ 水轮机:抽水蓄能机组。
功能:抽水蓄能水轮发电机组:水轮机是将水能转变为旋转机械能,从而带动发电机发出电能的一种机械,是水电站动力设备之一。
第一章水轮机概述第一节水轮机的工作参数水轮发电机组装置原理图定义:反映水轮机工作状况特性值的一些参数,称水轮机的基本参数。
由水能出力公式:N=9.81ηQH可知,基本参数:工作水头H、流量Q、出力N、效率η,工作力矩M、机组转速n。
一、水头(head)1. 毛水头(nominal productive head)H M =E U -E D =Z U - Z D2. 反击式水轮机的工作水头毛水头 - 水头损失=净水头 H G =E A - E B =H M - h I -A3. 冲击式水轮机的水头H G =Z U - Z Z - h I-A其中Z U 和Z Z 分别为上游和水轮机喷嘴处的水位。
4. 特征水头(characteristic head)表示水轮机的运行范围和运行工况的几个典型水头。
最大工作水头: H max =Z 正-Z 下min -h I-A 最小工作水头: H min =Z 死-Z 下max -h I-A设计水头(计算水头) H r :水轮机发额定出力时的最小水头。
平均水头: H av =Z 上av -Z 下av 二、流量(m 3/s)(flow quantity)单位时间内通过水轮机的水量Q 。
Q 随H 、N 的变化:H 、N 一定时, Q 也一定;当H =H r 、N =N 额时,Q 为最大。
在H r 、n r 、N r 运行时,所需流量Q 最大,称为设计流量Q r 三、出力与效率(output and efficiency)1. 出力(水轮机的输出功率)N : 指水轮机轴传给发电机轴的功率。
水轮机的输入功率 (水流传给水轮机的能量)为:QH QH N w 81.9==γ 水轮机的输出功率:ηηQH N N w 81.9== 2. 效率:η=N /N w ,一般η=80%~95% 四、工作力矩和转速水轮机的出力可以用旋转机械运动公式来表达QH nMM N ηπϖ81.9602=== 式中 M ——主轴力矩; ω——水轮机旋转角速度,n ——转速,n =3000/p ;p ——发电机磁极对。
水轮发电机的工作原理
水轮发电机的工作原理一、水轮发电机概述水轮发电机是一种利用水能转换为电能的设备,它主要由水轮机和发电机两部分组成。
水轮机是将水的动能转化为机械能,而发电机则将这种机械能转化为电能。
二、水轮发电机的结构1. 水轮机水轮机主要由进口管道、导叶、叶片、转子、出口管道等部分组成。
进口管道将水引入导叶,通过导叶的调节使得流入叶片的水流方向和速度都得到了优化,然后流入叶片中。
在叶片中,由于其形状和角度的设计,使得流经其上面的水流动起来,并且给予了它们方向性和速度。
这些运动的水通过转子,在运动过程中传递了一部分动能给转子,从而让它开始旋转。
2. 发电机发电机主要由定子和旋子两部分组成。
定子是安装在外壳内不动的部分,而旋子则是安装在转子上并随着其旋转而产生相对运动的部分。
当旋子绕定子旋转时,它会产生磁场变化,并在定子上感应出电势差,从而产生电流。
三、水轮发电机的工作原理1. 水能转换为机械能当水流经过水轮机的叶片时,由于叶片的形状和角度的设计,使得水流动起来,并且给予了它们方向性和速度。
这些运动的水通过转子,在运动过程中传递了一部分动能给转子,从而让它开始旋转。
2. 机械能转换为电能当旋子绕定子旋转时,它会产生磁场变化,并在定子上感应出电势差,从而产生电流。
这个过程是利用了法拉第电磁感应定律。
根据这个定律,一个导体在磁场中运动时会感应出电势差。
由于发电机中有大量的导体(即线圈),所以当旋子绕定子旋转时,就会在定子上感应出很多个方向不同、大小不同的电势差。
这些电势差通过连接在定子上的导线传输到外部负载中(如灯泡、电机等),从而实现了将机械能转换为电能。
四、水轮发电机的优点1. 环保节能水轮发电机是一种环保节能的设备,因为它利用的是水能,而水能是一种可再生能源,不会对环境造成污染。
2. 长寿命水轮发电机由于没有燃烧过程,所以它的部件不容易受到腐蚀和磨损。
这使得它的使用寿命相对较长。
3. 可靠性高由于水轮发电机的结构相对简单,所以其故障率比较低,并且维护起来也比较方便。
水轮机水泵及辅助设备
水轮机水泵及辅助设备水轮机概述水轮机是一种利用水能产生机械功的装置,是水力发电的核心设备之一。
它将水的流动能量转化为旋转能量,进而驱动发电机发电。
水轮机的工作原理是通过水流的冲击力和能量转换实现旋转,常见的水轮机类型包括垂直轴水轮机和水平轴水轮机。
水轮机水泵水轮机水泵是水轮机系统中的关键设备,主要用于将水从水库或水源引入水轮机。
水泵的作用是将水提升到一定高度,以满足水轮机正常运转所需的水头压力。
水泵分类水泵可以根据其工作原理和结构形式进行分类。
常见的水泵类型有离心泵、容积泵、混流泵和轴流泵。
•离心泵是利用离心力将水推向出口的泵,适用于大流量低扬程的工况。
•容积泵是通过变换泵腔体积实现输送水的泵,适用于高压高流量的工况。
•混流泵是结合容积泵和离心泵特点的泵,适用于中等流量中等扬程的工况。
•轴流泵是将水沿轴线方向推流的泵,适用于大流量高扬程的工况。
水泵性能参数衡量水泵性能的主要参数包括扬程、流量和效率。
•扬程是指水泵将水提升的高度差,通常以米或千米来表示。
•流量是指水泵单位时间内输送的水量,通常以升/秒或立方米/小时来表示。
•效率是指水泵将输入能量转化为有用能量的比例,通常以百分比来表示。
水轮机水泵的选择应根据水轮机的安装位置、水头、流量等因素综合考虑,以确保水泵能够满足水轮机的运行需求。
辅助设备水轮机系统还需要一些辅助设备来保障其正常运行和维护。
水泵控制系统水泵控制系统是用于控制水泵的自动化系统,包括水泵启停控制、调速控制和保护控制等功能。
通过水泵控制系统,可以根据实际需要实现水泵的自动运行和远程监控。
进口调节阀进口调节阀用于调节水泵进口的水流量和水压,以保持水轮机系统的平稳运行。
进口调节阀通常根据水轮机的负荷情况自动调节水流量,确保系统能够以最佳工况运行。
出口闸门出口闸门用于调节水轮机出口的水流量和水头,以满足电网对电力的需求。
出口闸门的开关操作可以通过水轮机控制系统进行远程控制。
冷却系统水轮机在运行过程中会产生热量,为了保证设备的安全稳定运行,需要采用冷却系统对水轮机进行冷却。
水轮机概论及工作原理ppt课件
小流量电站(如刘家峡)。 适用范围:H=30~ 700m,单机容量:几十kW~几十万
kW
三峡转轮
“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
水轮机的牌号及装置形式
一. 型号(由三部分组成)
Ⅰ
Ⅱ
型式 型号
主轴布 引水室 置型式 型式
容积式:依靠运动元件改变 工作容积来实现能量转化 。
(2)按结构分
叶片式 :依靠高速旋转叶片 与流体之间力的相互作用来 转换能量,又称透平机械 。
“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
4. 转轮(工作核心)——能量转换。决定水轮机的 尺寸、性能、结构。 5. 泄水部件(尾水管)—— ①回收能量;②排水至 下游。 6. 主轴——将转轮机械能传递给发电机。 7. 轴承——承受水轮机轴上的荷载(径向力和轴向 力),并传递给基础。如水轮机导轴承。
水流流动方向:
水流→蜗壳→座环→导叶→转轮→尾水管→下游
“雪亮工程"是以区(县)、乡(镇) 、村( 社区) 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
混流式水轮机概述
(二)不同的混流式水轮机
高水头 低比转速 D2<D1 中水头 中比转速 D2=D1 低水头 高比转速 D2>D1
(三)混流式的过流过部件: 蜗壳 导水机构 转轮
尾水管
1、蜗壳:大中型机组一般采用金属蜗壳 2、导水机构:径向式导水机构 3、转轮:6—12叶片 4、尾水管:大中型机组一般采用弯肘式尾水管
(四)混流式水轮机的主要部件及其结构
1、混流式转轮(runner) 主要部件:上冠、叶片、下环、泄水锥 辅助部件:止漏环、漏压板、减压孔
止漏环形式:迷宫式、直板式、梳齿式
二、混流式水轮机的引水室
1、引水室的作用:
把水流均匀 轴对称地引至导水机构 c1 c2 形成一定的环量 H 2g
江垭发电纪念
作业:
简述混流式水轮机的结构 1、主要过流部件的名称及作用。 2、有哪些转动部件与固定部件。 3、画出转轮结构简图,标注各部分名称。 4、说明导水不 锈钢块 3-弹簧圈
五、补气装置:防止抬机,防止尾水管空腔空
化,
减轻机组振动。
六、导水机构的作用:调节流量,开关水轮机, 调节水流环量
导水机构工作原理
导叶操作.AVI
导水机构立体图
导水叶结构
导水叶转臂结构
控制环结构
大型水轮机导水机构
导水机构的结构
2、引水室的型式(反击式)蜗壳及其他形式 大中型水轮机:混凝土蜗壳(H<=40m)。金属蜗 壳(H>40m) 小型水轮机 :开敞式 罐式 蜗壳式
引 水室的选择
蜗壳式引水室
明槽式引水
罐
式
引
水
大型焊接金属蜗壳
与带碟形边连接的金属蜗壳
水泵、水轮机讲义
第一章概述1.基本概念(1)什么叫水轮机?答:将水能转变为旋转机械能的水力原动机叫做水轮机。
(2)冲击式水轮机与反击式水轮机的区别。
答:工作原理方面:利用水流的势能与动能做功的水轮机为反击式水轮机;利用水流的动能做功的水轮机为冲击式水轮机。
流动特征方面:反击式水轮机转轮流道有压、封闭、全周进水;冲击式水轮机转轮流道无压、开放、部分进水。
结构特征方面也显著不同。
如转轮的差别,有无喷嘴、尾水管。
(3)反击式水轮机的过流部件及其作用引水室:作用是引水流进入导水机构。
导水机构:作用是调节水轮机过流量,并使水流能按一定方向进入转轮。
转轮:将水流能量转换为固体旋转机械能量的部件。
尾水管:作用是将水流排下下游,并回收转轮出口的剩余动能。
(4)冲击式水轮机的主要部件喷嘴:水轮机自由射流的形成装置。
喷针:与喷嘴共同完成流量控制(以行程变化喷嘴控制喷嘴出口过流面积)。
转轮:由轮盘和轮盘外周均匀排列的水斗构成的组件,转换水流能量为固体旋转机械能。
折向器:自由射流流程内部件,可遮断射流,以防止转轮飞逸。
(5)我国关于水轮机标准直径的定义混流式:转轮叶片进水边上最大直径。
浆叶式(轴流式、斜流式、贯流式):浆叶转动轴线与转轮室相交处直径。
冲击式:射流中心线与转轮相切处节圆直径。
(6)水轮机工作参数工作水头H :水轮机的进口和出口处单位重量水流的能量差值。
流量Q :单位时间内通过水轮机的水流体积。
转速n :水轮机转轮单位时间内旋转的次数。
出力P :水轮机轴端输出的功率。
效率η:水轮机的输入与输出功率之比。
2.基本计算(1)水电站的毛水头g H :du g Z Z H -=其中:u Z ,d Z 分别为电站上、下游水位高度。
(2)水电站的工作水头H :理论表达式:)2()2(2211g v p Z g v p Z H ∏∏∏∏I I ++-++=αγαγ式中参量见装置示意图。
测量与计算:因为如示意图所示,I -I 断面为距出口断面一定距离的下游断面γαγap Z g v p Z +≈++I ∏∏∏∏22,工作水头测量计算可如下进行。
小型水轮机基本技术条件
小型水轮机基本技术条件一、小型水轮机的概述小型水轮机是指功率在数千瓦以下的水轮机,主要用于小型水电站和农村家庭自发电等场合。
小型水轮机具有体积小、重量轻、成本低等优点,是一种非常实用的清洁能源设备。
二、小型水轮机的基本技术条件1.适应流量范围:小型水轮机应能适应不同的流量范围,以满足不同场合下的使用需求。
2.适应扬程范围:小型水轮机应能适应不同的扬程范围,以满足不同场合下的使用需求。
3.高效率:小型水轮机应具有高效率,以提高能源利用效率和经济性。
4.稳定性:小型水轮机应具有良好的稳定性,以确保设备长期稳定运行。
5.可靠性:小型水轮机应具有良好的可靠性,以确保设备长期稳定运行,并减少维护费用和停机时间。
6.安全性:小型水轮机应具有良好的安全性,以确保运行过程中不会对人员和环境造成危害。
7.耐久性:小型水轮机应具有良好的耐久性,以确保设备长期稳定运行,并减少更换设备的频率和成本。
8.易于维护:小型水轮机应易于维护,以降低维护费用和停机时间。
三、小型水轮机的结构小型水轮机主要由以下部分组成:1.水轮:水轮是小型水轮机的核心部件,负责将水能转化为机械能。
2.发电机:发电机是将转动的机械能转化为电能的设备。
3.调速器:调速器用于控制水流量和转速,以保证设备长期稳定运行。
4.冷却系统:冷却系统用于降低设备温度,以提高设备效率和延长使用寿命。
5.控制系统:控制系统用于监测和控制设备运行状态,保证安全可靠地运行。
四、小型水轮机的选型在选购小型水轮机时,需要考虑以下因素:1.场地条件:根据场地流量和扬程等条件选择适当的小型水轮机。
2.功率需求:根据实际需求选择适当功率的小型水轮机。
3.经济性:根据设备价格、维护费用和使用寿命等因素选择经济实用的小型水轮机。
4.品质保证:选择具有良好品质保证和售后服务的小型水轮机品牌。
五、小型水轮机的安装和维护1.安装前需进行场地调查,确定场地条件和设备选型。
2.安装时需按照生产厂家提供的安装说明进行操作,并确保设备安装牢固可靠。
水轮机结构介绍范文
水轮机结构介绍范文水轮机是一种利用水能转化为机械能的装置,广泛应用于水力发电、水泵等领域。
它的结构主要包括水轮机框架、转轮、导叶、水桨、轴承等部分。
水轮机框架是整个水轮机的基础支撑结构,主要由底座和横梁构成。
底座一般采用铸铁或焊接钢板制成,具有足够的强度和稳定性。
横梁用来连接底座和转轮,承受转轮产生的水力力矩。
转轮是水轮机的核心部分,负责将水的动能转换为机械能。
转轮通常由一系列叶片组成,叶片的形状和数量会影响水流的流速和压力。
叶片材质一般为铸铁、钢板或水泥等。
叶片形状有直角梯形、希顿梯形、半圆形等,根据水轮机的设计需要进行选择。
导叶是调节水轮机的出口水流方向和流量的装置。
它通常由一些可调节的片状元件组成,可以通过调整导叶的角度来改变水轮机的运行状态。
导叶的材质一般为钢板或铸铁,它具有耐磨、耐蚀和耐高温等特性。
导叶装置通常安装在转轮周围,可以控制水流进入转轮的角度和速度。
水轮机的水桨是指用来控制水流进入转轮的部分。
根据水桨的位置和形状的不同,水轮机可以分为前导叶式、内导叶式和后导叶式三种。
水桨的主要材料为钢板或铝合金,具有较好的强度和耐腐蚀性能。
水桨的数量和位置也会对水轮机的性能和效率产生影响。
轴承是连接转轮和轴的装置,主要用于支撑和定位转轮的旋转。
轴承一般采用滚动轴承或滑动轴承,分为振动轴承和支座轴承两种。
振动轴承一般用于小型水轮机,支座轴承适用于大型水轮机。
水轮机还包括止回阀、调速器、冷却系统等辅助装置。
止回阀用于防止水流逆流,保证水轮机的正常运行。
调速器用于调整水轮机的转速,使其适应不同的工况要求。
冷却系统用于降低水轮机的温度,保证其正常运行。
总的来说,水轮机的结构包括框架、转轮、导叶、水桨和轴承等部分。
这些部件相互协作,将水的动能转换为机械能,实现了水能的有效利用。
水轮机的设计和选择需要考虑到各个部分的特性和要求,以提高水轮机的效率和功率输出。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
管出口都是轴向的。 轴伸式、竖井式水轮机结构简单、维护方便,效率低,一般只用于小型水电站。 灯泡贯流式水轮机,结构简单,土建工作量少,施工简单,广泛用于平原和潮汐电站。
适用水头为1~25m,适用于低水头、大流量的水电站。如:广西桥巩电站(8台 57MW)、大源渡水电站、株洲航电枢纽、洪江水电站(6台45MW,最大水头 27.3m )。
水力机水械轮机
第一章
四、出力与效率( output and efficiency )
水轮机出力是水轮机轴端输出的功率,常用符号P表示,常 用单位kW。
水轮机的输入功率为单位时间内通过水轮机的水流的总能 量,即水流的出力,常用符号Pn表示,则
Pn QH 9.81QH
水轮机的输入和输出功率之比称为水轮机的效率。
(2) 导水部件(导水机构):形成和改变进入转轮的水流环量、 控制工况(调节流量) 、甩负荷时防止飞逸
(3) 工作部件(转轮):是水轮机的核心部件,实现能量转换, 由上冠、下环、叶片等组成。
(4) 泄水部件(尾水管):回收能量、排水至下游。
水力机水械轮机
第一第章一章
座环
• 位于导水叶的外围。由上、下环和固定导叶组成。 • 作用:承受机墩及传来的荷载,并传到下部基础;
1. 水斗式水轮机的组成:喷管、折流板、转轮、机壳、尾水槽
水力机水械轮机
转轮
第一章
组成:轮盘、斗叶(沿轮盘均匀分布)。 连接方式: 螺拴、整体铸造、焊接。
水力机水械轮机
喷管
第一章
组成:喷嘴、喷管体、针阀、喷杆、 操作机构 针阀: 控制水轮机的过水流量,以行程表示。
水力机水械轮机
第一章
➢折流板
使针阀缓慢关闭,降低水击压力,使水流 偏离水斗,避免机组转速升高。
绪论绪论
舀水灌溉水轮
灌溉水车
水力发电(hydropower) 在河流或沿海等
适当地点建设水力发电站、潮汐应用水能
灌溉、电站或波浪能电站,将水能转变为机械能,并将 机械能转变为电能。
水力机水械轮机
(三)水力发电的基本原理
通常采取集中水头(如建坝)和 调节径流等措施,把天然水流中蕴 有的位能和动能经水轮机转换为机 械能,再通过发电机转换为电能, 最后经输变电设施送入电能电力 系统或直接供电给用户。
水力机械
水轮机参数类型各部 件作用
水力机水械轮机
绪前言论
前言
水力机械 :
实现水能与机械能相互转换的机械。如水轮机、水泵水轮机、 蓄能泵、水泵等 。
学习要点:
1、了解基本概念;2、理解水轮机的工作原理;3、掌握水轮 机运行特点。
水水力力机机械水械轮机
三、水能利用
利用水能转变为机械能: 水能利用的基本措施是集中水头、 调解径流,安装水力机械或水力发 电装置,把水能转变为机械能或电能。
绪论 绪论
水轮机
发电机
水能 旋转机械能 电能
输电线路
用户
水力机水械轮机
绪论
(五)水力发电的形式
1.利用河川径流水能发电的为常规水电; 2.利用海洋潮汐能发电的为潮汐发电; 3.利用波浪能发电的为波浪发电; 4.利用电力系统低谷负荷时的剩余电力抽水蓄 能,高峰负荷时放水发电的为抽水蓄能发电。
水力机水械轮机
支承活动导叶; • 断面设计:流线形,需保证强度、刚度。
水力机水械轮机
导水机构
1. 作用:形成和改变水流环 量、调节工况(流量) 、甩负荷时防止产生飞逸
2. 构造:导叶、柺臂、连杆 、调速环。
拐臂
连杆
控制环 导叶
第一第章一章
接力器
接力器活塞杆
3. 导水机构的 调节过程
水力机水械轮机 转轮
第一第章一章
第一第章一章
适应水头范围(m) 40~700 80~600 3~90 3~50 40~200 40~120
2~30
300~1700
20~300
5~100
水力机水械轮机
第一章
冲击式水轮机与反击式水轮机的区别:
➢ 工作原理方面: 利用水流的势能与动能做功的水轮机为反击 式水轮机;利用水流的动能做功的水轮机为冲击式水轮机。
➢机壳
把水斗中排出的水引导入尾水槽内。一般 为铸钢件。
➢引水板
防止水流随转轮飞溅到上方,造成附加损 失
水力机水械轮机
第一章
水斗式水轮机的 装置方式
(1)卧轴:中小型水轮 机。单喷嘴、双喷 嘴、单转轮、双转 轮
(2) 立轴:大型水轮 机。
水力机水械轮机
第一章
➢反击式水轮机的型号 (由三部分组成) HL240 —— LJ —— 410
水电站上下水位高程差。
Hg=EU-ED=ZU-ZD 2.水轮机的工作水头H
水轮机做功用的有效水头,为水轮机进、出口断面的总单位能量差。
毛水头 - 水头损失=净水头 H=EA- EB=Hg - hI-A
水力机水械轮机
第一第章一章
二、流量Q(discharge) 水轮机的流量是单位时间内通过水轮机的水流体积,常用符
适用水头范围20~700m, 结构简单,运行稳定且 效率高,是现代应用最
广泛的一种水轮机。
轮叶
如:三峡水电站 彭水水电厂 刘家峡水电站
水力机水械轮机
2. 轴流式水轮机:
水流沿转轮轴向流入, 轴向流出,水流方向始终 平行于主轴。应用水头约 为3~80m。
轴流定桨式水轮机:叶片 不能随工况的变化而转动 。结构简单,适于水头小 ,变化幅度不大的电站。
号Q表示,常用的单位为m3/s。 Q随H、N的变化而变化,当H=Hr、N=Nr时,Q为最大 在Hr、nr、Nr 运行时—— Qr
三、转速n(speed)
水轮机的转速是水轮机转轮在单位时间内的旋转的次数,常 用符号n表示,常用单位为r/min。
对于大中型水轮发电机组,水轮机主轴和发电机主轴直接联 接(用法兰和螺栓直接刚性连接),因此,水轮机转速与发 电机的标准同步转速相同。
水斗
缺口
水斗
喷嘴
第一第章一章
喷针
水斗
转轮
圆盘Leabharlann 水力机水械轮机第一章
2. 斜击式水轮机
特点:
射流与转轮旋转平面成一锐角(约22.5°),与水斗式水轮机比过流量大, 效率低,因此这种水轮机一般多用于中小型水电站,适用水头一般为20~ 300m。
水力机水械轮机
第一章
3. 双击式水轮机(又称班克式水轮机):
伊泰普水电站
第二大电站是伊泰普电站(巴西和巴 拉圭 ),18台发电机组,总装机容 量1260万千瓦,年发电量750亿度
绪论
水力机水械轮机
第一章
第一章 水轮机的主要类型及构造
主要内容: 水轮机的基本参数、水轮机的主要类型、水轮
机的基本构造以及水轮机的型号及标称直径。
水力机水械轮机
第一节 水轮机的主要参数
1. 作用:将水能转变为机械能 2. 构造:上冠、叶片、下环、止漏环 及泄水锥等。
上冠
下环 轮叶
水力机水械轮机
第一章
尾水管
尾水管的作用是引导水流进入下游河道,并回收部分动 能和势能。
水力机水械轮机
二、轴流转浆式水轮 机的构造
轴流转浆式水轮机除 转轮和转轮室外,
其他部分均与混流式 水轮机类似。
1. 转轮构造:桨叶和 轮毂组成。
t
P Pn
水力机水械轮机
第一章
第二节 水轮机的主要类型及构造
根据转轮转换水流能量方式的不同, 水轮机分成两大类:
反击式水轮机
冲击式水轮机
水力机水械轮机
第一章
一、反击式水轮机 (reaction water turbine)
➢ 定义:利用水流的势能和动能做功的水轮机称为反击式水轮 机。
➢ 特征:转轮的叶片为空间扭曲面,流过转轮的水流是连续的, 而且在同一时间内,所有转轮叶片之间的流道都有水流通过, 即水流充满转轮室。
特点:
制作方便,但效率低、转轮叶片强度差,仅适用于单机出力不超过
1000kW的小型水电站,其适用水头一般为5~100m。
圆盘
弧形轮叶
圆盘
水力机水械轮机
水轮机的基本类型:
第一章
水力机水械轮机
类型
混流式
反击式
轴流式 斜流式
冲击式
贯流式 水斗式 斜击式 双击式
型式 混流式 混流可逆式 轴流转桨式 轴流定桨式 斜流式 斜流可逆式 贯流转桨式 贯流定桨式
第一章
➢主要部件:座环、转轮及其桨叶、导水机构、尾水管 、主轴、导轴承等。 ➢与轴流转浆式水轮机不同之处:叶片转动轴线与主轴 成45°~60°的夹角。
水力机水械轮机
四、灯泡贯流式水轮机
第一章
实际上是卧 轴安装的轴 流式水轮机 ,发电机安 装在灯泡体 内。
水力机水械轮机
第一章
五、冲击式水轮机构造(水斗式)
第一章
水轮发电机组装置原理图
水力机水械轮机
第一第章一章
反映水轮机工作状况特性值的一些参数,称水轮机的基本参数。由水能 出力公式: P=9.81ηQH 可知,其基本参数包括水头H、流量Q、出力P、 效率η、转速n。
一、水头H(head) : 1.水电站水头(毛水头)(nominal productive head) Hg
五、中国水电发展 (一)最大的电站
三峡水电站
目前世界上已完建的最大的水电站是
中国已建成的三峡电站,32台单机容
量为70万kW机组,加上两台5万千
瓦的电源电站 ,总装机容量达到了
2250万千瓦,年发电量约1000亿度,
