30米避雷针安装方法
避雷针、引下线、接地体的安装
避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
避雷针的安装要点以及安装方法
避雷针的安装要点以及安装方法（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
（2）垂直接地体的间距不应小于其长度的3~5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
（3）除环形接地体外，接地体埋设位置应在距建筑物3m以外。
距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度的沥青层，其宽度应超过接地装置2m。
（4）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。
（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
（6）接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。
2、人工接地体安装：（1）接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。
如选用角钢时，应采用不小于40mm*40mm*4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
（2）沟槽开挖：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m，宽为0.5m的构槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除。
（3）安装接地体（极）：构槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟槽的中心线上，打入地下。
一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。
可控放电避雷针安装规范
`可控放电避雷针安装规范国网武汉高压研究院武汉华瑞防雷科技股份有限公司2007年6月1.可控放电避雷针本体安装步骤（1）检查部件是否齐全包括:主针、动态环、斜支撑杆（X1、X2型为4根，X3型为3根）、4个水平拉杆（X1、X2型为4根，X3型为3根）。
（2）可控放电避雷针组装（以X1、X2型为例）a)垂直放置主针,先将底座4个固定斜支撑杆的螺杆旋紧,再分别将4根斜支撑杆对称旋入底座的螺杆上.每根斜支撑杆先旋入底座的螺杆螺纹2圈左右,能够稳定不倒为宜.b)分别将4个水平拉杆球头部件套装入4个斜支撑杆中(注意球头部件套装的方向并检查水平拉杆与球头部件的螺杆结构旋入到位).c)上动态环时,先将动态环上的4个球头部件摆放在斜支撑杆上对应位置,将动态环水平放在斜支撑杆上,以对称的方式分别将4个斜支撑杆各旋入螺2—3圈(注意此时斜支撑杆上下螺纹同时旋进).d)将4个水平拉杆以对称的方式装入主针上的十字法兰.e)以对称的方式,用扳手以顺时针方向旋紧4根斜支撑杆,将斜支撑旋紧固定.f)以对称方式,用扳手以顺时针方向旋紧水平拉杆,再紧固螺母.水平拉杆旋入十字法兰螺纹内1.5—2cm为宜.g)紧固所有螺母.包括斜支撑杆及水平拉杆上各部位的螺母(注意动态环球头与水平拉杆处的连接螺母要向动态环球头方向紧固不能留缝隙).h)用平口螺丝刀紧固所有的固定螺栓及主针十字法兰上的上,下定位环.i)组装完毕要保证主针垂直时,动态环水平平整.组装所需工具:14mm,24mm叉子扳手:4—5mm平口螺丝刀.图1可控放电避雷针结构示意图图2可控放电避雷针实物图2.升高支架的选择与雷电计数器的安装从附件（可控放电避雷针保护范围的计算）图6、图7可以看出，可控放电避雷针的保护范围与其在杆塔的安装高度有关。
可控放电避雷针用于输电线路防雷时，升高架高度的选择应参照附件的计算方法来选取，一般情况下升高架的高度取为2～3米。
图3、图4为可控放电避雷针升高支架示意图。
民房避雷针的安装方法

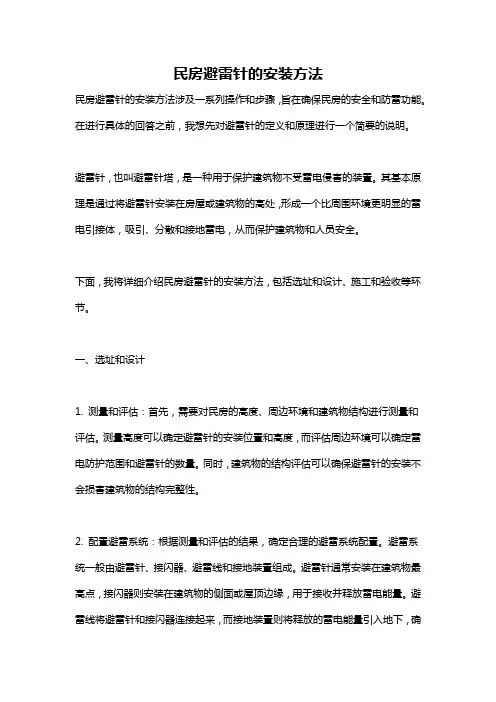

民房避雷针的安装方法民房避雷针的安装方法涉及一系列操作和步骤，旨在确保民房的安全和防雷功能。
在进行具体的回答之前，我想先对避雷针的定义和原理进行一个简要的说明。
避雷针，也叫避雷针塔，是一种用于保护建筑物不受雷电侵害的装置。
其基本原理是通过将避雷针安装在房屋或建筑物的高处，形成一个比周围环境更明显的雷电引接体，吸引、分散和接地雷电，从而保护建筑物和人员安全。
下面，我将详细介绍民房避雷针的安装方法，包括选址和设计、施工和验收等环节。
一、选址和设计1. 测量和评估：首先，需要对民房的高度、周边环境和建筑物结构进行测量和评估。
测量高度可以确定避雷针的安装位置和高度，而评估周边环境可以确定雷电防护范围和避雷针的数量。
同时，建筑物的结构评估可以确保避雷针的安装不会损害建筑物的结构完整性。
2. 配置避雷系统：根据测量和评估的结果，确定合理的避雷系统配置。
避雷系统一般由避雷针、接闪器、避雷线和接地装置组成。
避雷针通常安装在建筑物最高点，接闪器则安装在建筑物的侧面或屋顶边缘，用于接收并释放雷电能量。
避雷线将避雷针和接闪器连接起来，而接地装置则将释放的雷电能量引入地下，确保安全。
3. 编制设计方案：根据测量和评估的结果，以及避雷系统的配置要求，编制详细的设计方案。
设计方案应包括避雷针的位置、数量和安装高度，接闪器和避雷线的安装位置和连接方式，以及接地装置的类型和安装方式等信息。
二、施工1. 装置避雷针：根据设计方案，在民房的最高点安装避雷针。
安装时需要注意避雷针与建筑物之间的电绝缘，以免对建筑物造成损坏。
此外，避雷针的高度应符合设计要求，确保其在雷电袭击时能够发挥引导和接地的作用。
2. 安装接闪器和避雷线：根据设计方案，在民房的侧面或屋顶边缘安装接闪器和避雷线。
接闪器和避雷线的布置应符合雷电防护要求，避免发生漏电和电短路等问题。
3. 安装接地装置：根据设计方案，选择合适的接地装置类型和安装方式，将其安装在适当的位置。
建筑防雷施工规范避雷针与接地装置安装指南
建筑防雷施工规范避雷针与接地装置安装指南建筑物在雷电天气中容易受到雷电的攻击，给人们的生命财产安全带来威胁。
为了保护建筑物和人员的安全，建筑防雷施工中的避雷针与接地装置起到至关重要的作用。
本文将为您介绍建筑防雷施工规范避雷针与接地装置的安装指南。
一、避雷针的安装避雷针是建筑物上用来吸引雷电并将其引向接地装置的重要装置。
以下是避雷针的安装指南：1. 避雷针的选择根据建筑物的高度和周围环境的雷电频率，选择适当的避雷针。
一般来说，避雷针应该符合国家相关标准并具备合格证书。
2. 安装位置的选择避雷针应该安装在建筑物最高点，以确保最大范围内的雷电吸引。
同时，避雷针应远离其他金属构件，以减少雷击的可能性。
3. 安装高度的确定根据建筑物的高度确定避雷针的安装高度。
一般来说，避雷针的安装高度应为建筑物高度的1/3至1/2。
4. 安装材料的选择避雷针的支撑杆应选用耐腐蚀性能良好的材料，如不锈钢或铜。
避雷针与支撑杆之间应采用可靠的连接方式，以确保安装的牢固性。
5. 安装过程的注意事项在安装过程中，施工人员需要注意自身的安全。
必须佩戴防静电服和绝缘手套，以免因静电导致的意外伤害。
同时，需要使用尺寸合适的螺栓进行固定，保证避雷针与建筑物的稳固连接。
二、接地装置的安装接地装置是将雷电引入地下，以保护建筑物和人员不受雷击的重要设备。
以下是接地装置的安装指南：1. 接地装置的选择选择符合国家相关标准并具备合格证书的接地装置。
接地装置的质量和性能对于防雷起着至关重要的作用，必须慎重选择。
2. 安装点的选择接地装置应选择建筑物的深层土壤为安装点。
安装点应远离水源、水泥地面等可能导致接地效果下降的因素。
3. 接地装置的数量和布局根据建筑物的大小和形状，合理确定接地装置的数量和布局。
避免接地装置之间的距离过远，以确保雷电在地下的传导路径。
4. 材料和工艺的选择接地装置的材料应选用耐腐蚀性能好、导电性能高的材料，如铜材。
在安装过程中，应保证接地装置与地下的良好接触，以提高接地的效果。
避雷针及构架安装施工方案

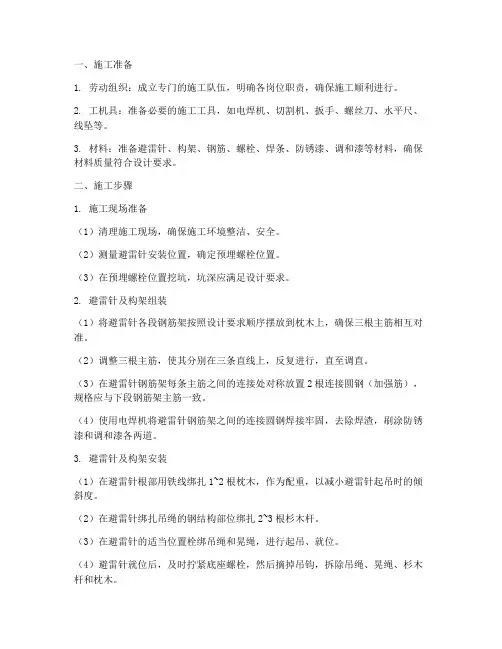

一、施工准备1. 劳动组织：成立专门的施工队伍，明确各岗位职责，确保施工顺利进行。
2. 工机具：准备必要的施工工具，如电焊机、切割机、扳手、螺丝刀、水平尺、线坠等。
3. 材料：准备避雷针、构架、钢筋、螺栓、焊条、防锈漆、调和漆等材料，确保材料质量符合设计要求。
二、施工步骤1. 施工现场准备（1）清理施工现场，确保施工环境整洁、安全。
（2）测量避雷针安装位置，确定预埋螺栓位置。
（3）在预埋螺栓位置挖坑，坑深应满足设计要求。
2. 避雷针及构架组装（1）将避雷针各段钢筋架按照设计要求顺序摆放到枕木上，确保三根主筋相互对准。
（2）调整三根主筋，使其分别在三条直线上，反复进行，直至调直。
（3）在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢（加强筋），规格应与下段钢筋架主筋一致。
（4）使用电焊机将避雷针钢筋架之间的连接圆钢焊接牢固，去除焊渣，刷涂防锈漆和调和漆各两道。
3. 避雷针及构架安装（1）在避雷针根部用铁线绑扎1~2根枕木，作为配重，以减小避雷针起吊时的倾斜度。
（2）在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆。
（3）在避雷针的适当位置栓绑吊绳和晃绳，进行起吊、就位。
（4）避雷针就位后，及时拧紧底座螺栓，然后摘掉吊钩，拆除吊绳、晃绳、杉木杆和枕木。
4. 避雷针及构架调整（1）使用线坠分别对避雷针三个棱边进行垂直度检查。
（2）如不垂直，可在避雷针底座与基础面之间加入垫铁进行调整。
（3）调整完成后，再次检查避雷针的垂直度，确保符合设计要求。
三、施工注意事项1. 施工过程中，严格按照设计要求进行操作，确保避雷针及构架的安装质量。
2. 注意施工现场的安全，做好防护措施，防止发生安全事故。
3. 施工过程中，对避雷针及构架进行定期检查，确保其完好无损。
4. 避雷针及构架安装完成后，进行整体检查，确保其符合设计要求。
5. 施工过程中，做好施工记录，为后期维护提供依据。
四、施工周期根据工程规模和施工条件，预计避雷针及构架安装施工周期为5天。
30米避雷针安装方案
30米避雷针安装方案30m独立避雷针的安装施工方案独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。
变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。
一、根据设计单位计算，黄金埠35kV变电站新建工程将安装2根24米和1根30米高的独立避雷针，由于30米高的独立避雷针高度较高，重量大（1.515 T），且靠近构架和带电线路，因此，作业难度较大，特制定本施工方案。
二、施工时间此项工程总体时间计划：2008年02月15日至2008年03月16日构件现场验收： 2008年02月16日--02月22日构件二次运输： 2008年02月23日--02月29日构件组装： 2008年03月03日--03月08日构件吊装： 2008年03日10日--03月16日三、施工内容及主要质量控制要点（一）施工准备（1）技术准备。
l）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项：a. 施工图纸与设备、原材料的技术要求是否一致；b．图纸表达深度能否满足施工需要；c．施工图之间和总分图之间、总分尺寸之间有无矛盾；d．设计采用的四新在施工技术、机具和物资供应上有无困难。
2）技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。
技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。
（2）机具准备。
按照施工措施要求的工器具进行准备和检查，详细见附表一。
（3）构件进场、验收及堆放。
l）构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。
2）堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层。
3）构件验收的质量标准：对单节钢管弯曲矢高偏差控制在L/1500，且≤5mm；单个构件长度偏差≤±3mm。
如何安装避雷针
如何安装避雷针避雷针、引下线、接地体的安装，避雷针安装，引下线安装，接地体的安装。
一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
( 2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm 。
当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0. 5m。
直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1. 5m，转弯处为0. 25m-0. 5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
30m独立避雷针的安装施工方案
封面作者：PanHongliang仅供个人学习独立避雷针的安装施工方案独立避雷针是保证银星一井光伏电站和人身、设备免受雷击灾害所必须采取的重要技术措施。
银星一井光伏电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。
一. 根据设计单位计算，银星一井光伏电站新建工程将安装1 根30M 高的独立避雷针，由于30M高的独立避雷针高度较高，重量大约(1.2625 T),且靠近带电线路，因此，作业难度较大，特制定本施工方案。
二. 施工时间此项工程总体时间计划：2016年6月6日至2016年6月8日三. 施工内容及主要质量控制要点(—)施工准备(1)技术准备。
I)图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项:a.施工图纸与设备、原材料的技术要求是否一致；b・图纸表达深度能否满足施工需要；c・施工图之间和总分图之间、总分尺寸之间有无矛盾；d・设计采用的四新在施工技术、机具W物资供应上有无困难。
(I)复核避雷针的基础轴线、标高、地脚螺栓的规格是否符合设计要求。
(2)基础顶面的支承面、地脚螺栓位置的质量标准应符合:I)支承面的标高偏差：<±3.Omm ;2)支承面的平整度偏差：s5mm ;3)相邻螺栓中心偏移：<2.Omm o(三)构件排杆、组装(I )根据图纸轴线和厂家构件安装说明，制定〃构件平面排杆图"。
(2 )构件运输、卸车排放时组装场地应平整、坚实，按照"构件平面排杆图"一次就近堆放，尽量减少场内二次倒运。
(3)排杆时应将构件垫平、排直,每段钢柱应保证不少于两个支点垫实。
(4 )避雷针组装。
1)组装时用道木将其垫平、排直，每段钢柱两端保证两根道木垫实，道木应保证在同一平面上，同时应检查和处理钢管接触面上的锌瘤或其他影响节点接触的附着物。
组装后，对柱身长度、柱的弯曲矢高进行测量。
2)上下两节钢管插入深度要求：必须满足大于外套入段最大内径1.5倍。
钻塔避雷针的设计及安装
钻塔避雷针的设计及安装张西坤（河北建设勘察研究院有限公司钻探机械厂，河北石家庄050031）摘要：概述了钻塔避雷针防雷原理，分析了钻塔避雷针保护范围和引雷区域的计算和确定原则，对常见的钻塔避雷针进行了设计，给出了详细的结构方案，指出了钻塔避雷针安装注意事项。
关键词：钻塔；避雷针；保护范围；引雷区域；0 引言在水文地质、工程地质、地热施工、地质找矿、石油天然气开发等领域，由于是露天野外作业，雨季钻探施工，在空旷的野外，高耸的钻塔、矗立的井架直插云端，如何防止雷击伤害事故的发生显得尤为重要，设计安装避雷针是行之有效的防雷措施之一。
避雷针能起到防护作用的原因，是因为位置较高，且接地良好，当雷电接近避雷针附近，向避雷针主放电，其放电电流由避雷针及其接地装置传入地下，从而保护了一定空间范围内的物体免遭直接雷击。
1 避雷针组成及工作原理1.1避雷针的组成避雷针由接闪器、接地引下线和接地极三部分串联组成。
接闪器的位置高于钻塔顶部；接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体不仅要安全地把雷电流由此导入地中，而且还要使雷电流在流入大地时均匀地分散开去。
1.2避雷针的工作原理就其工作原理本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流导入地下，起着保护其附近比它矮的构件或设备免受雷击的作用。
2 钻塔避雷针的保护范围2.1折线法确定保护范围钻塔为金属构架，而且高度一般在70米以内，防雷适用于采用折线法确定避雷针的保护范围（折线法在高度120米以内适用），折线法设计直观，计算简便，节省投资，它具有工程合理性的优势，并经过长期丰富的运行实践，保护可靠性高。
钻塔避雷针保护范围如图1所示。
图1折线法确定的钻塔避雷针保护范围（1）避雷针在地面上的保护半径为h r 5.1= 式中 r ——保护半径h ——避雷针高度（2）在钻塔高度hx 水平面上的保护半径为当p h p h h r hh a x x x =-=≥)(2时当p h h r hh x x x )25.1(2-=<时式中x h ——钻塔高度范围内任一水平面高度x r ——避雷针在x h 水平面上的保护半径a h ——避雷针的有效高度p ——避雷针的高度影响系数（考虑避雷针太高时，保护半径不按正比例增大的系数） 当130=≤p h 米时， 当h p h 5.512030=≤≤米时，米当≥h 米米时，取其等于1201205.0120/5.5≈=p 2.2举例我们用具体例子来计算钻塔避雷针的保护范围。
(完整版)避雷针安装方法
避雷针安装方法所有金属部件必须镀锌，操作时注意保护镀锌层。
采用镀锌钢管管制作针尖，管壁厚度不得小于3mm，针尖刷锡长度不得小于70mm避雷针应垂直安装牢固.垂直度允许偏差为3/1000.焊接要求焊接应采用搭接焊,其搭接长度必须符合下列规定：扁钢为其宽度的2倍(且至少3个棱边焊接）。
圆钢为其直径的6倍.圆钢与扁钢连接时，其长度为圆钢直径的6倍。
避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：a独立避雷针一般采用直径为19mm镀锌圆钢。
b屋面上的避雷针采用直径25mm镀锌钢管.c水塔顶部避雷针采用直径25mm或40mm的镀锌钢管d烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm1、避雷针制作1）根据图纸要求在土建进行避雷针基础施工时，预埋好地脚螺栓等。
2) 按设计要求的材料所需的长度分上、中、下三节进行下料。
如果针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后将另一端与中、下两节找直焊好。
2、避雷针安装将支座钢板固定在预埋的地脚螺栓上, 焊上一块肋板, 再将避雷针立起, 找直、找正后, 进行点焊，然后加以校正, 焊上其他三块胁板。
最后将引下线焊接在底板上，清除药皮刷防锈漆.3、支架安装角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80mm。
所有支架必须牢固，灰浆饱满，横平竖直。
防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm。
支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m 。
各间距应均匀，允许偏差30mm。
转角处两边的支架距转角中心不大于250mm.支架应平直。
水平度每2m检查段允许偏差3/1000，垂直度每3m检查段允许偏差2/1000;但全长偏差不得大于10mm.支架等铁件均应做防腐处理。
避雷针安装规范
避雷针安装规范建筑及房产信息2010-03-12 11:17:37 阅读239 评论0 字号：大中小常用避雷针(这里仅指单针)保护范围的计算方法主要有折线法和滚球法，为此，就“折线法”和“滚球法”的计算进行了初步的分析和探讨，得出：“折线法”的主要特点是设计直观，计算简便，节省投资，但建筑物高度大于20 m以上不适用；“滚球法”的主要特点是可以计算避雷针(带)与网格组合时的保护范围，但计算相对复杂，投资成本相对大。
在避雷针保护范围的计算方法中，“折线法”是比较成熟的方法。
近几年来,国标中规定的“滚球法”也开始得到同行的认同，但在实际运用中，“滚球法”也碰到一些问题，特别是在计算天面避雷针保护范围的时候。
因此有必要对电力系统常用的“折线法”和国标的“滚球法”进行比较分析，发现其中存在的问题。
1“折线法”避雷保护计算“折线法”在电力系统又称“规程法”，即单支避雷针的保护范围是一个以避雷针为轴的折线圆锥体。
L/ 620—997《交流电气装置的过电压保护和绝缘配合》标准就规定了单支避雷针的保护范围，见图。
1.1避雷针在地面上保护半径的计算计算避雷针在地面上的保护半径可用公式式中：Rp——保护半径；h——避雷针的高度；P——高度影响因数。
其中，P的取值是：当h≤30 m，P＝1；当30 m的h的纯数值；当h＞20 m时，只能取h=120 m。
1.2被保护物高度hp水平面上保护半径的计算a)当hp≥0.5h时，被保护物高度hp水平面上的保护半径式中：Rp——避雷针在hp水平面上的保护半径；hp——被保护物的高度；ha——避雷针的有效高度。
b)当hp＜0.5h时，被保护物高度hp水平面上的保护半径2“滚球法”避雷保护计算“滚球法”是国际电工委员会(IEC)推荐的接闪器保护范围计算方法之一。
我国建筑防雷规范G 50057—994(2000年版)也把“滚球法”强制作为计算避雷针保护范围的方法。
滚球法是以hR为半径的一个球体沿需要防止击雷的部位滚动，当球体只触及接闪器(包括被用作接闪器的金属物)或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护。
避雷针安装实施方案
避雷针安装实施方案一、前言避雷针是一种用于防雷保护的设备，安装避雷针是建筑物防雷工程的重要组成部分。
正确的避雷针安装实施方案对于保护建筑物和人员的安全至关重要。
本文将详细介绍避雷针安装的实施方案，以确保安装工作的顺利进行。
二、安装前的准备工作1. 确定安装位置：在进行避雷针安装前，需要仔细选择合适的位置，通常应选择建筑物屋顶或高处，确保避雷针能够有效接收雷电的影响。
2. 安装设备准备：准备好所需的安装设备，包括避雷针、安装工具、安全防护用具等。
3. 安装人员培训：安装人员需要接受相关的安全培训和专业技术培训，确保他们具备安全意识和操作技能。
三、安装过程1. 安全防护：在进行避雷针安装前，安装人员需要穿戴好安全帽、安全绳等安全防护用具，确保安装过程中的安全。
2. 固定支架：首先需要在安装位置固定支架，确保支架牢固可靠。
3. 安装避雷针：将避雷针安装在支架上，并使用专业工具进行固定，确保避雷针稳固。
4. 接地处理：对避雷针进行接地处理，确保避雷针能够有效地将雷电引入地下。
5. 检查调试：安装完成后，需要对避雷针进行检查和调试，确保其正常工作。
四、安装后的注意事项1. 定期检查：安装完成后，需要定期对避雷针进行检查，确保其工作正常。
2. 维护保养：定期对避雷针进行清洁和维护保养，延长其使用寿命。
3. 安全警示：在避雷针周围设置安全警示标识，提醒人们注意避雷针的存在。
4. 废弃处理：避雷针达到使用寿命后，需要按照相关规定进行废弃处理，确保环境安全。
五、结语避雷针作为建筑物防雷工程的重要组成部分，安装过程需要严格按照实施方案进行，确保安全和可靠。
本文介绍了避雷针安装的实施方案，希望能对相关工作提供帮助，确保建筑物和人员的安全。
30米避雷针塔施工方案
H30米避雷针塔施工组织方案景县鑫源工艺塔制造厂2012年9月8日施工组织设计一、工程概况：（1）本工程为30米避雷针塔，内容包括避雷针设计、生产、运输、安装等。
（2）本避雷针塔高30米，主体为角钢结构，全部构件均为热镀锌防腐处理。
（3）本着对客户高度负责的精神，我公司对本工程提出较高的要求标准。
二、组织设计：根据以上工程概况及贵单位对工期、质量等各方面的要求，结合我公司实际情况，本着科学、合理的原则，特做如下施工设计，力求可行。
（1）生产准备：①生产人员准备：设立项目经理1名，选派有特种操作能力的人员、分别编制为2个生产班组、1个安装队、1个试装车间、3个科室配合施工。
②投入生产设备：角钢自动生产线、Z32摇臂钻床、冲床、剪板机、电焊机、车床、刨床、型钢轧圆机、调直机、龙门吊等配套设施。
（2）施工过程：①严格按照甲方认可的图纸进行工艺计算、放样生产。
②施工工序：图纸审核—工艺计算—放样—下料—生产（检验）—交接—试装—镀锌—出公司。
③拟定本工程的制作工期为15日，安装工期为10日。
（3）运输：①根据构件的具体情况，对运输造成的困难，合理安排运输车辆，做好构件的固定、防护等安全工作，杜绝运输过程中的构件变形。
②运输过程总的构件数量、设专人看管，避免同类产品的错发、漏发等情况的发生。
③根据本公司的现有条件，对本公司构件的运输做到随用随到。
三、质量、安全保证措施（1）质量目标：本工程工程质量拟达到：合格安装目标：事故率为零工期目标：达到客户要求、创优良工程文明施工目标：塑造我公司形象（2）质量保证措施：我公司始终如一的奉行“以质量求生存、以信誉求发展”的建公司宗旨，坚持“不接收、不制造、不传递不合格品”的质量原则，努力实现企业质量目标：合格率100%、优良率90%，质量事故率为零。
①原材料采购选择合格的材料供应商和选购国家大型钢铁企业的产品，钢材选择执行国家及各有关部门标准。
②施工前进行设计图纸的会审、更正、精确计算、核准，以放样为准加工，制造条件按图纸工艺要求施工。
避雷针安装方法及要求
避雷针安装方法及要求
根据规范规定，在卫星通信天线背后1200角范围内，相距接收天线罩3米左右的地方安装防直接雷击避雷针，使室外天线处于直接雷防护区域内而更为安全。
（见避雷针安装示意图）
避雷针安装示意图
A、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长X宽X高）并预埋地脚螺栓，或用膨胀螺丝。
B、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。
C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积BVR25mm2多股铜导线。
30米避雷针安装方案
30米避雷针安装方案
根据国家相关标准和规定，为了保护建筑物和人员安全，避雷针是必要的装置之一、以下是一个30米避雷针的安装方案。
首先，需要确定避雷针的位置。
避雷针通常安装在建筑物最高点的顶部，确保能够尽可能地接收到雷电的影响。
第二步是确认避雷针的类型和规格。
根据建筑物高度以及其所处的环境条件，选择合适的避雷针类型。
一般来说，30米高度的建筑物适合安装截面积为16平方毫米的硬铜避雷针。
第三步是选择合适的避雷针材料。
避雷针通常由铜和铝合金制成，具有良好的导电性和耐腐蚀性能。
确保避雷针的材料符合相关国家标准，并能够应对各种恶劣天气条件。
第四步是确定避雷针的安装方式。
一般来说，避雷针可以通过锚杆安装在建筑物的屋顶上。
锚杆通常由钢材制成，具有足够的强度和稳定性。
锚杆应该安装在建筑物的基础上，确保避雷针能够牢固地固定在建筑物顶部。
第五步是确保避雷针与建筑物其他金属结构的良好接地。
良好的接地系统可以确保避雷针能够迅速传导雷电的电荷，减少对建筑物的危害。
接地系统通常由导线、接地棒和接地网组成，应根据建筑物的大小和形状进行合理规划和安装。
最后，需要对安装的避雷针进行定期检查和维护。
定期检查避雷针的导电性能和接地效果，及时修复或更换损坏的部件。
此外，在雷电活动频繁的地区，还应定期检查避雷针的绝缘性能，确保其能够正常工作。
总之，安装30米避雷针需要根据建筑物的高度和环境条件选择合适的类型和规格，并正确安装和接地。
定期检查和维护避雷针可以确保其正常工作，为建筑物和人员提供更安全的环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
30m独立避雷针的安装施工方案
独立避雷针是保证变电站和人身、设备免受雷击灾害所必须采取的重要技术措施。
变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。
24
日
（1）技术准备。
l）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项：
a.施工图纸与设备、原材料的技术要求是否一致；
b．图纸表达深度能否满足施工需要；
c．施工图之间和总分图之间、总分尺寸之间有无矛盾；
d．设计采用的四新在施工技术、机具和物资供应上有无困难。
2）技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。
技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。
（2）机具准备。
按照施工措施要求的工器具进行准备和检查，详细见
，
构件组装:技工4人，焊工2人，辅工4人。
吊装:指挥1人，吊车司机1人,测工2人，登高2人。
缆风固定:8人，溜绳控制:2人，柱就位:4人，辅工：4人。
最终校正:测工：2人，技工：4人，缆风纠偏：4人。
（二）基础及地脚螺栓复测
（l）复核避雷针的基础轴线、标高、地脚螺栓的规格是否符合设计要求。
（2）基础顶面的支承面、地脚螺栓位置的质量标准应符合：
l）支承面的标高偏差：≤±3.Omm；
2）支承面的平整度偏差：≤5mm；
1.5
＞80KN（500≤d≤700)。
3）钢柱组装后控制标准。
a．对镀锌组合钢柱弯曲矢高偏差≤H/1000，且不大于35mm；
b．钢管柱长度偏差：±5mm；
（四）独立避雷针的吊装
（l）根据场地条件和构件重量及起吊高度，拟选择16-30吨汽车吊（16吨汽车吊吊装能力见附表二），严格按照吊装平面布置图进行停放，确保起吊时幅度不超过14m，起吊后幅度不超过10m（起吊时起吊重量理论计算见附表三）。
吊点的选择应根据以下三点综合考虑：
2）吊点确定后，根据避雷针的材质和使用的吊绳材质，为防止起吊破坏构件锌层，对吊点进行保护，如绑扎橡胶皮或麻布片，千斤绳采用橡胶或尼龙千斤。
（3）起吊过程中的稳定
1、采用缆风绳固定架体的，缆风绳必须采用直径大于φ32mm
的圆股钢丝绳，提升高度在24M时设一组(四根)。
2、缆风绳应在架体四角同一水平面上对称设置，与地面夹角
在45度—60度，其下端应采用与钢丝绳拉力相适应的花
篮螺丝与地锚拉紧连接，不得拴在树木、电杆等其他物体
倍，
（五）独立避雷针的调整、校正
平面校正应根据基础轴线进行根部的调整，立体校正用两台经纬仪同时在相互垂直的两个面上检测，校正最好在早晚进行，避免日照影响。
（六）缆风绳的拆除
调整校正结束，将杆件和地脚螺栓全部紧固后，方可拆除缆风绳。
（七）质量验收
按照《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5210.1-2005第10.5条进行验收，主要检查项目如下。
（l）接地装置及接地电阻。
（2）构件防腐。
控制措施：千斤绳端部用绳卡固定连接时，绳卡压板应在千斤绳主要受力的一边，且绳卡不得正反交叉设置；绳卡间距不应小于千斤绳
直径的6倍；绳卡应符合规定。
4）危险点：人力搬运、组装
控制措施：人力抬运时，应绑扎牢靠，两侧搬运人员应做到同肩、同起、同
落。
5）危险点：组装时，用手指找孔
控制措施：组装时，应用尖头扳手找孔，如孔距相差较大，应对照图纸核对件号，不得强行敲击螺栓。
任何情况下禁止用手指找正。
6）危险点：在起吊物垂直下方停留或通过
控制措施：1、安全监护人员应及时提醒、监督其系好安全带；
2、高处作业人员必须系好安全带（绳），安全带（绳）必
须拴在牢固的构件上，并不得低挂高用。
施工过程中，
应随时检查安全带（绳）是否栓牢。
12）危险点：高处作业人员随意向地面抛扔工器具、物料等
控制措施：高处作业用的工具和材料应放在工具袋内或用绳索绑牢；
上下传递物件应用绳索吊送，严禁抛掷。
13）危险点：吊车超能力吊装风险
控制措施：16T吊车严格按照吊装平面布置图进行停放，支腿全伸，并要求确保起吊时幅度不超过14m，起吊后幅度不超过
7、高空人员严禁抛扔物体,上下层工作应错开进行。
严禁工作人员站在
起吊物上升降，严禁跨越带负荷的钢丝绳，严禁直接用手接触在运
行中的绳索、传动机械及滑轮。
8、所配工器具型号、规格应正确,只准以大代小,每班工作前应仔细检查
所用工器具、吊索、滑车等是否完好，不合格者坚决不能采用。
9、现场人员必须熟悉联络信号，指挥信号应清晰、醒目、明确，若发
现危险信号时，必须紧急停止。
10、起吊前应检查构件、通道上确无施工工具、异物等，以免砸伤人。
11、吊装现场应有醒目的围栏及安全警示牌等。
12、固定在同一个临时地锚上的拉线最多不超过两根。
各个临时拉线
附表一
附表二
附表三
避雷针组装工程检验批质量验收记录
避雷针安装工程检验批质量验收记录。
