光谱仪(spectrometer)种类原理及应用.
傅里叶变换红外光谱仪 介绍
傅里叶变换红外光谱仪（Fourier Transform Infrared Spectrometer，简写为FTIR Spectrometer）是一种干涉型红外光谱仪，是红外光谱仪的一种。
傅里叶变换红外光谱仪主要由红外光源、分束器、干涉仪、样品池、探测器、计算机数据处理系统、记录系统等组成。
这种光谱仪的工作原理是，通过迈克尔逊干涉仪使光源发出的光分为两束后形成一定的光程差，再使之复合以产生干涉，所得到的干涉图函数包含了光源的全部频率和强度信息。
之后，用计算机将干涉图函数进行傅里叶变换，就可以计算出原来光源的强度按频率的分布。
傅里叶变换红外光谱仪具有以下优点：
1.测量速度快，一般可以在几十平方微米的范围内进行测量。
2.灵敏度高，可以检测到样品中微小的变化。
3.应用范围广，可以测量各种形状和状态的样品，包括气体、固体、液体等。
4.非破坏性测定，不破坏试样。
傅里叶变换红外光谱仪是一种功能强大、应用广泛的分析仪器，在化学、材料科学、生物学等领域都有广泛的应用。
四大光谱的原理及应用
四大光谱的原理及应用1. 可见光谱可见光谱是指可见光波长范围内的电磁辐射。
可见光谱的原理是光线在通过物质时，会发生吸收、散射、透射等现象，从而产生不同的波长和强度的光信号。
可见光谱广泛应用于光学、化学、生物科学等领域。
应用：•光学材料：可见光谱被用于研究和控制光学材料的光学性能，如折射率、透明度和色彩等。
•化学分析：可见光谱通过测量物质对不同波长光的吸收和发射，可用于分析化学物质的组成和浓度。
•生物医学：可见光谱被用于生物医学影像学中，如通过测量和分析血液中的吸收和散射特性，可以诊断血液病变和疾病等。
2. 红外光谱红外光谱是指波长范围在0.78微米至300微米之间的电磁波谱。
红外光谱的原理是物质吸收和发射红外光波段的特性，不同的分子和化学键会在不同波长的红外光下发生振动和转动，从而产生特定的吸收峰或谱带。
应用：•化学分析：红外光谱被广泛应用于化学分析领域，如用于分析有机物的结构和组成，检测化学反应的进程和过程等。
•医药研究：红外光谱可用于药物的合成和分析，如通过分析药物的红外光谱，确定药物的纯度和相对结构。
•红外成像：红外光谱可以用于红外成像设备中，用于探测和观察人体和物体的热分布、热辐射等信息。
3. 紫外光谱紫外光谱是指波长范围在10纳米至400纳米之间的电磁波谱。
紫外光谱的原理是通过分子和原子的电子跃迁，吸收和发射特定波长的紫外光。
不同的化学物质具有不同的吸收峰和谱带，可以用来确定物质的组成和结构。
应用：•分子生物学：紫外光谱在生物学研究中被广泛应用，如用于核酸和蛋白质的定量和分析，检测DNA和蛋白质的浓度和纯度等。
•化学反应：紫外光谱可以用于观察化学反应的进程和过程，如观察化学物质在不同条件下的吸收和发射特性，研究反应动力学等。
•紫外灭菌：紫外光谱在医疗和卫生领域被广泛应用于灭菌和消毒，如紫外线杀菌灯可以用于空气和水体的净化和杀菌。
4. 微波光谱微波光谱是指波长范围在1毫米至1米之间的电磁波谱。
傅里叶红外光谱仪工作原理及应用
傅里叶红外光谱仪工作原理及应用傅里叶变换红外光谱仪(Fourier Transform Infrared Spectrometer，简写为FTIR Spectrometer),简称为傅里叶红外光谱仪。
它不同于色散型红外分光的原理，是基于对干涉后的红外光进行傅里叶变换的原理而开发的红外光谱仪，主要由红外光源、光阑、干涉仪(分束器、动镜、定镜)、样品室、检测器以及各种红外反射镜、激光器、控制电路板和电源组成。
可以对样品进行定性和定量分析，广泛应用于医药化工、地矿、石油、煤炭、环保、海关、宝石鉴定、刑侦鉴定等领域。
FTIR工作原理：光源发出的光被分束器(类似半透半反镜)分为两束，一束经透射到达动镜，另一束经反射到达定镜。
两束光分别经定镜和动镜反射再回到分束器，动镜以一恒定速度作直线运动，因而经分束器分束后的两束光形成光程差，产生干涉。
干涉光在分束器会合后通过样品池，通过样品后含有样品信息的干涉光到达检测器，然后通过傅里叶变换对信号进行处理，最终得到透过率或吸光度随波数或波长的红外吸收光谱图。
FTIR主要特点：1.信噪比高：傅里叶变换红外光谱仪所用的光学元件少，没有光栅或棱镜分光器，降低了光的损耗，而且通过干涉进一步增加了光的信号，因此到达检测器的辐射强度大，信噪比高。
2. 重现性好：傅里叶变换红外光谱仪采用的傅里叶变换对光的信号进行处理，避免了电机驱动光栅分光时带来的误差，所以重现性比较好。
3. 扫描速度快：傅里叶变换红外光谱仪是按照全波段进行数据采集的，得到的光谱是对多次数据采集求平均后的结果，而且完成一次完整的数据采集只需要一至数秒，而色散型仪器则需要在任一瞬间只测试很窄的频率范围，一次完整的数据采集需要十分钟至二十分钟。
简单来说，红外光谱具有特征性强、分析快速、不破坏试样、试样用量少、操作简便、能分析各种状态的试样、分析灵敏度较高、应用范围广（固态、液态或气态样品都能应用；无机、有机、高分子化合物均可检测）等特点，其与色谱（GC-IR）联用或TGA（TGA-IR）联用，定性功能强大。
通用测试仪器大全之光谱分析仪(特性,工作原理,使用方法,应用范围)
通用测试仪器大全之光谱分析仪（特性，工作原理，使用方法，应用范围）什么是光谱分析仪？根据现代光谱仪器的工作原理，光谱仪可以分为两大类：经典光谱仪和新型光谱仪。
经典光谱仪器是建立在空间色散原理上的仪器：新型光谱仪器是建立在调制原理上的仪器。
经典光谱仪器都是狭缝光谱仪器。
调制光谱仪是非空间分光的，它采用圆孔进光根据色散组件的分光原理，光谱仪器可分为：棱镜光谱仪，衍射光栅光谱仪和干涉光谱仪。
光学多道OMA（OpTIcal MulTI-channel Analyzer）是近十几年出现的采用光子探测器（CCD）和计算机控制的新型光谱分析仪器，它集信息采集，处理，存储诸功能于一体。
由于OMA不再使用感光乳胶，避免和省去了暗室处理以及之后的一系列繁琐处理，测量工作，使传统的光谱技术发生了根本的改变，大大改善了工作条件，提高了工作效率：使用OMA分析光谱，测盆准确迅速，方便，且灵敏度高，响应时间快，光谱分辨率高，测量结果可立即从显示屏上读出或由打印机，绘图仪输出。
它己被广泛使用于几乎所有的光谱测量，分析及研究工作中，特别适应于对微弱信号，瞬变信号的检测。
光谱分析仪工作原理：光谱分析仪的分析原理是将光源辐射出的待测元素的特征光谱通过样品的蒸汽中待测元素的基态原子所吸收，由发射光谱被减弱的程度，进而求得样品中待测元素的含量，它符合郎珀-比尔定律A= -lg I/I o= -LgT = KCL 式中I为透射光强度，I0为发射光强度，T为透射比，L为光通过原子化器光程由于L是不变值所以A=KC。
光谱分析仪的作用：红外光谱仪可用于研究分子的结构和化学键，也可以作为表征和鉴别化学物种的方法。
红外光谱具有高度特征性，可以采用与标准化合物的红外光谱对比的方法来做分析鉴定。
利用化学键的特征波数来鉴别化合物的类型，并可用于定量测定。
可用于不同种类高分子材料的鉴别研究等。
光谱分析仪的分类：根据现代光谱仪器的工作原理，光谱仪可以分为两大类：经典光谱仪和新型光谱仪。

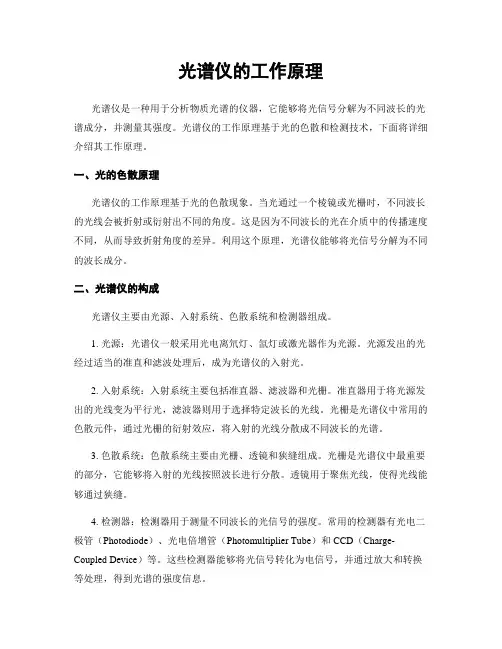

光谱仪的工作原理
光谱仪的工作原理光谱仪是一种用于分析物质光谱的仪器，它能够将光信号分解为不同波长的光谱成分，并测量其强度。
光谱仪的工作原理基于光的色散和检测技术，下面将详细介绍其工作原理。
一、光的色散原理光谱仪的工作原理基于光的色散现象。
当光通过一个棱镜或光栅时，不同波长的光线会被折射或衍射出不同的角度。
这是因为不同波长的光在介质中的传播速度不同，从而导致折射角度的差异。
利用这个原理，光谱仪能够将光信号分解为不同的波长成分。
二、光谱仪的构成光谱仪主要由光源、入射系统、色散系统和检测器组成。
1. 光源：光谱仪一般采用光电离氘灯、氙灯或激光器作为光源。
光源发出的光经过适当的准直和滤波处理后，成为光谱仪的入射光。
2. 入射系统：入射系统主要包括准直器、滤波器和光栅。
准直器用于将光源发出的光线变为平行光，滤波器则用于选择特定波长的光线。
光栅是光谱仪中常用的色散元件，通过光栅的衍射效应，将入射的光线分散成不同波长的光谱。
3. 色散系统：色散系统主要由光栅、透镜和狭缝组成。
光栅是光谱仪中最重要的部分，它能够将入射的光线按照波长进行分散。
透镜用于聚焦光线，使得光线能够通过狭缝。
4. 检测器：检测器用于测量不同波长的光信号的强度。
常用的检测器有光电二极管（Photodiode）、光电倍增管（Photomultiplier Tube）和CCD（Charge-Coupled Device）等。
这些检测器能够将光信号转化为电信号，并通过放大和转换等处理，得到光谱的强度信息。
三、光谱仪的工作过程光谱仪的工作过程主要包括光的产生、光的分散和光的检测三个步骤。
1. 光的产生：光谱仪的光源发出光线，经过准直和滤波处理，得到具有特定波长范围的入射光。
2. 光的分散：入射光通过入射系统中的光栅，根据不同波长的光线被衍射的角度差异，将光线分散成不同波长的光谱。
3. 光的检测：分散后的光谱经过透镜聚焦后，通过狭缝进入检测器。
检测器将光信号转化为电信号，并经过放大和转换等处理，得到光谱的强度信息。
光谱仪的工作原理
光谱仪的工作原理引言概述：光谱仪是一种用于分析物质的仪器，它可以通过测量物质在不同波长的光下的吸收、散射或者发射来获取物质的光谱信息。
光谱仪的工作原理是基于光的波动性和物质对光的相互作用。
本文将从光的波动性、光的相互作用、光的分散、光的探测和数据处理等五个大点详细阐述光谱仪的工作原理。
正文内容：1. 光的波动性1.1 光的波长和频率：介绍光的波长和频率的概念，并解释它们与光的能量和颜色之间的关系。
1.2 光的传播特性：介绍光在真空和介质中的传播特性，包括光的传播速度和折射现象。
2. 光的相互作用2.1 吸收：解释物质吸收光的原理，包括电子的跃迁和共振吸收。
2.2 散射：介绍散射现象，包括瑞利散射和米氏散射，以及它们与物质的粒径和波长的关系。
2.3 发射：解释物质发射光的原理，包括激发态和自发辐射。
3. 光的分散3.1 折射率：介绍折射率的概念和测量方法，以及折射率与物质的性质之间的关系。
3.2 色散：解释色散现象，包括色散曲线和色散方程，以及它们与物质的折射率和波长的关系。
4. 光的探测4.1 探测器类型：介绍光谱仪常用的探测器类型，包括光电二极管、光电倍增管和光电子倍增管等。
4.2 探测器性能：详细阐述探测器的灵敏度、响应速度和线性范围等性能指标，以及它们对光谱仪测量结果的影响。
5. 数据处理5.1 光谱仪的输出：解释光谱仪的输出形式，包括光强-波长图和光强-时间图等。
5.2 数据分析：介绍光谱数据的处理方法，包括峰值识别、峰面积计算和光谱拟合等。
5.3 应用领域：列举光谱仪在化学分析、生物医学和材料科学等领域的应用，并说明其重要性和优势。
总结：综上所述，光谱仪的工作原理是基于光的波动性和物质对光的相互作用。
通过测量物质在不同波长的光下的吸收、散射或者发射，光谱仪可以获取物质的光谱信息。
光谱仪的工作原理涉及光的波动性、光的相互作用、光的分散、光的探测和数据处理等方面。
光谱仪的应用广泛，对于化学分析、生物医学和材料科学等领域的研究具有重要意义。
傅里叶红外光谱仪的原理及应用
傅里叶红外光谱仪的原理及应用傅里叶红外光谱仪的原理及应用一、傅里叶红外光谱仪的基本原理：傅里叶红外光谱仪（Fourier transform infrared spectrometer, FTIR）通过分析样品中不同波长的红外辐射和参比物中的红外辐射之间的差异，来确定样品中化学键的种类和结构以及分子的振动和转动状态。
具体来说，光谱仪通过将入射的白光通过一个Michelson干涉仪分解成不同频率的单色光，然后照射在样品上面，并测量反射或透射回来的光，在红外区域内记录样品所吸收的光谱，最后将获得的信号通过傅里叶变换转换成频谱图，得到样品中各种不同振动模式所对应的吸收峰，从而对样品进行检测和分析。
二、傅里叶红外光谱仪的优点：1. 快速分析：傅里叶红外光谱仪可以在短时间内得到样品的红外光谱，实现高效的化学分析。
2. 非破坏性分析：傅里叶红外光谱仪不需要对样品进行物理改变或破坏，避免了可能出现的误差。
3. 高精度分析：傅里叶红外光谱仪的精度高，可以检测样品中的微量化学组成。
4. 多样性分析：傅里叶红外光谱仪不仅可以检测有机化合物，还可以检测小分子无机物。
三、傅里叶红外光谱仪的应用：1. 医药行业：傅里叶红外光谱仪可以用于新药研制中的药物成分分析、质量控制和药物稳定性研究。
2. 化妆品行业：傅里叶红外光谱仪可以用于化妆品质量控制和成分分析，确保产品的稳定性和质量。
3. 食品行业：傅里叶红外光谱仪可以用于食品成分和质量分析，帮助食品企业保障产品质量和食品安全。
4. 环境监测：傅里叶红外光谱仪可以用于大气、水、土壤等环境中的有机和无机物检测，保障环境安全。
总之，傅里叶红外光谱仪作为一种高效、精准、非破坏性的化学分析手段，已经成为化学、医药、化妆品、食品、环境等领域的重要工具，并不断得到改进和创新，为各行业的发展进步带来越来越多的应用价值。
光谱仪的分类及原理
光谱仪是一种用于测量光的波长和强度的仪器。
它可以分为不同的类型，每种类型都有其独特的原理和应用。
以下是一些常见的光谱仪分类及其原理：
1.棱镜光谱仪：棱镜光谱仪是一种古老的光谱仪，它利用棱镜的色
散作用将不同波长的光分开。
它的原理是基于不同波长的光在棱镜中的折射率不同，因此在通过棱镜时会被分散到不同的角度。
通过测量分散光线的角度，可以确定光的波长。
棱镜光谱仪通常用于定性分析，但精度和分辨率相对较低。
2.衍射光栅光谱仪：衍射光栅光谱仪利用衍射光栅的衍射作用将不
同波长的光分开。
它的原理是基于光的衍射现象，即当光通过光栅时，会被衍射到不同的角度，从而被分开。
衍射光栅光谱仪的分辨率和精度较高，适用于定量分析。
3.干涉光谱仪：干涉光谱仪利用干涉现象将不同波长的光分开。
它
的原理是基于光的干涉现象，即当两束相同频率的光束相遇时，会产生干涉现象，形成明暗相间的干涉条纹。
通过测量干涉条纹的位置和强度，可以确定光的波长和强度。
干涉光谱仪的分辨率和精度非常高，但通常需要使用激光源和高级检测设备。
4.傅里叶变换光谱仪：傅里叶变换光谱仪是一种新型的光谱仪，它
利用傅里叶变换算法将光谱信息从空间域转换到频率域。
它的原理是基于光的波动性，即光可以被看作是一种电磁波，具有频率和波长。
通过测量光的频率或波长，可以确定光的性质。
傅里叶变换光谱仪具有极高的分辨率和精度，适用于痕量分析和高精度
测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光谱仪(spectrometer)种类原理及应用
时新建
化学与化工学院20061101092
光谱仪是一种将复色光分离成光谱的光学仪器。
光谱仪有多种类型，除在可见光波段使用的光谱仪外，还有红外光谱仪和紫外光谱仪。
按色散元件的不同可分为棱镜光谱仪、光栅光谱仪和干涉
光谱仪等。
按探测方法分，有直接用眼观察的分光镜，用
感光片记录的摄谱仪，以及用光电或热电元件探测光谱的
分光光度计等。
根据现代光谱仪器的工作原理,光谱仪可以
分为两大类:经典光谱仪和新型光谱仪.经典光谱仪器是建立在空间色散原理上的仪器;新型光谱仪器是建立在调制原理上的仪器.经典光谱仪器都是狭缝光谱仪器.调制光谱仪是非空间分光的,它采用圆孔进光.
图中所示是三棱镜摄谱仪的基本结构。
狭缝S与棱镜的主截面垂直，放置在透镜L的物方焦面内，感光片放置在透镜L的像方焦面内。
用光源照明狭缝S，S的像成在感光片上成为光谱线，由于棱镜的色散作用，不同波长的谱线彼此分开，就得入射光的光谱。
棱镜
摄谱仪能观察的光谱范围决定于棱镜等光学元件对光谱的吸收。
普通光学玻璃只适用于可见光波段，用石英可扩展到紫外区，在红外区一般使用氯化钠、溴化钾和氟化钙等晶体。
目前普遍使用的反射式光栅光谱仪有较宽的光谱范围。
光栅光谱仪是多种多样的，其主要是由光栅、狭缝、成象系统和感光板(或出射狭缝)等部件组成.多色光通过入射狭缝照射到镀铝凹面全反射镜上，凹面全反射镜反射的光充满色散平面光栅，光栅平面与电机轴同心，由于采用了爪极永磁同步交流电机(或带稳流的直流电机)，光栅的旋转匀速，转动稳定，同心连接克服传动机械带来的误差.光栅转动时，经光栅色散的光谱通过同一块凹面全反射镜反射到出射狭缝，出射狭缝后放置一光电倍增管，轴上装有可调节的定位转盘，由光电开关输出同步采集信号，控制数据采集系统，将光电倍增管输出的信号进行处理.将各个波长的光转换为相应的电信号.光栅的匀速旋转可以得到宽带连续光谱，从真空紫外到远红外.配合信号采集与数据处理系统，可以实现对光谱快速连续测量.
一些光谱仪有以下各种各样的作用：各种化工产品的化学成分剖析和配方研制；各种原料的化学成分与结构鉴定，如无机化合物、有机化合物、塑料、纤维、橡胶、粘合剂、表面活性剂、食品添加剂、水处理剂、润滑剂、药物、染料、涂料、宝石等。
不同的光谱仪可能有不同的原理和用途，但基本上都基于类似的原理起点，作用和功能也是大同小异。
表征光谱仪基本特性的参量有光谱范围、色散率和分辨本领等。
基于干涉原理设计的光谱仪（如法布里-珀罗干涉仪）具有很高的色散率和分辨本领，常用于光谱精细结构的分析。
