飞机蒙皮损伤维修方案
211086444_飞机蒙皮损伤修理工艺方案研究
飞机蒙皮损伤修理工艺方案研究90研究与探索Research and Exploration ·工艺流程与应用中国设备工程 2023.04 (上）以上三种损伤类型中，意外损伤为影响飞机正常运营的最主要的因素之一。
其具有以下特点：①由于环境因素或者人为差错等偶然因素导致的结构损伤；②一般外表目视可检损伤，是外场结构维护的主要损伤检查对象；③大多数类型的意外损伤具有特定损伤规律。
1.2 飞机蒙皮常见损伤的检查方法（1）目视检查。
除了通常的普通目视检查外，在损伤位置更多的是使用详细目视检查。
对于一些位置很难直接观察到，位置比较特殊的表面，检查可以使用反光镜。
（2）NDT 无损探伤。
无损探伤是借助设备对飞机表面、深层的多种损伤探测的一种方法。
常见的分为涡流探伤、超声探伤、射线探伤和磁粉探伤、X-射线探伤、磁粉探伤。
（3）敲击测试检查。
敲击测试检查是检查薄蒙皮下的蜂窝结构损伤，一般用于对损伤区域和完成修理后区域的检查，一般使用的工具是金属敲击棒等。
在进行敲击测试时，要完整地敲击所有需要被检查的区域，在敲击时，敲击递增距离是允许封层范围的1/3，敲击时，需要保证结构和厚度的恒定不变。
在敲击一些大范围的部件时，比如发动机进气道等，可以使用分区法，把整个需要检查的区域使用线分成一块一块来确保所有的地方全部检查到位。
2 飞机蒙皮损伤修理工艺方案研究2.1 飞机蒙皮损伤修理方案的确定损伤修理的基本流程。
飞机蒙皮出现损伤时，需要按照特定的流程来确定本次维修需要使用的维修方案。
按顺序依次为确定位置并定义损伤、参考允许损伤范围、确定使用的维修方法。
（1）确定损伤位置并定义损伤。
根据现场损伤出现的实际位置确定损伤的部位或者部件，再根据现在损伤的状态确定损伤的类型和损伤处的材料。
（2）参考允许损伤范围。
根据损伤部件的位置和损伤类型，结合手册中给出的深度、边距、宽深比等参数确定损伤的程度，判断是否需要修理，是否可以修理等。
飞机机身蒙皮凹坑损伤及修理

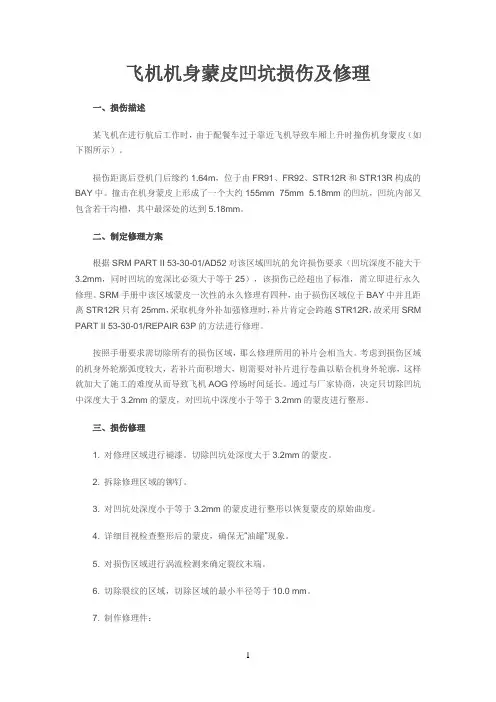

飞机机身蒙皮凹坑损伤及修理一、损伤描述某飞机在进行航后工作时，由于配餐车过于靠近飞机导致车厢上升时撞伤机身蒙皮（如下图所示）。
损伤距离后登机门后缘约1.64m，位于由FR91、FR92、STR12R和STR13R构成的BAY中。
撞击在机身蒙皮上形成了一个大约155mm×75mm×5.18mm的凹坑，凹坑内部又包含若干沟槽，其中最深处的达到5.18mm。
二、制定修理方案根据SRM PART II 53-30-01/AD52对该区域凹坑的允许损伤要求（凹坑深度不能大于3.2mm，同时凹坑的宽深比必须大于等于25），该损伤已经超出了标准，需立即进行永久修理。
SRM手册中该区域蒙皮一次性的永久修理有四种，由于损伤区域位于BAY中并且距离STR12R只有25mm，采取机身外补加强修理时，补片肯定会跨越STR12R，故采用SRM PART II 53-30-01/REPAIR 63P的方法进行修理。
按照手册要求需切除所有的损伤区域，那么修理所用的补片会相当大。
考虑到损伤区域的机身外轮廓弧度较大，若补片面积增大，则需要对补片进行卷曲以贴合机身外轮廓，这样就加大了施工的难度从而导致飞机AOG停场时间延长。
通过与厂家协商，决定只切除凹坑中深度大于3.2mm的蒙皮，对凹坑中深度小于等于3.2mm的蒙皮进行整形。
三、损伤修理1. 对修理区域进行褪漆。
切除凹坑处深度大于3.2mm的蒙皮。
2. 拆除修理区域的铆钉。
3. 对凹坑处深度小于等于3.2mm的蒙皮进行整形以恢复蒙皮的原始曲度。
4. 详细目视检查整形后的蒙皮，确保无“油罐”现象。
5. 对损伤区域进行涡流检测来确定裂纹末端。
6. 切除裂纹的区域，切除区域的最小半径等于10.0 mm。
7. 制作修理件：1）填充片：Al clad 2024-T3铝合金板，1.3毫米2）加强片：Al clad 2024-T3铝合金板，1.6毫米8. 参照图纸排列铆钉，确保铆钉排列的格式能最好地匹配可用的空间。
B737-200飞机蒙皮开裂失效维修
B737-200飞机蒙皮开裂失效维修学院航空航天工程学部（院）专业飞行器制造工程（航空维修）班级34030104学号2013040301164姓名王永平指导教师郑双沈阳航空航天大学2016年12月课程设计任务书课程设计任务书摘要通过对B737-200飞机蒙皮裂纹的宏观观察、实体显微镜观察、扫描电镜观察、金相检查以及硬度检测等，逐步分析B737-200飞机蒙皮开裂的原因。
主要研究蒙皮的断裂性质因素，以及蒙皮断口的起源。
同时给出了蒙皮裂纹的维修方法以及预防措施。
关键词：B737-200、飞机蒙皮裂纹、裂纹维修目录第1章 B737-200飞机蒙皮开裂概述 (1)第2章 B737-200飞机蒙皮开裂实验分析 (2)2.1宏观观察 (2)2.2实体显微镜观察 (2)2.3扫描电镜观察 (2)2.4金相检验 (3)2.5硬度检查 (3)第3章 B737-200飞机蒙皮开裂综合分析 (8)第4章 B737-200飞机蒙皮开裂失效结论 (9)第5章 B737-200飞机蒙皮开裂失效维修 (10)5.1在裂纹尖端钻止裂孔 (10)5.2在裂纹部位铆补加强片 (10)第6章 B737-200飞机蒙皮开裂失效预防 (12)第7章课程设计总结 (13)参考文献 (14)第1章B737-200飞机蒙皮开裂概述某航空公司2架B737-200客机在机场短停时，在机翼翼根处的机身蒙皮部位相继发现穿透性裂纹，具体位置在机身757站位，桁条18至桁条19蒙皮加强筋倒角处，平行桁条方向。
蒙皮厚约1.0mm，内表面的加强筋是用化铣工艺加工的。
材料牌号为2024-T3的包铝板。
A号机左右机身各发现一处裂纹，该机飞行起落数为28077次；B号机只在一侧机身发现一处裂纹，该机飞行起落数为27194。
第2章B737-200飞机蒙皮开裂实验分析2.1 宏观观察A号机有两条裂纹，1号裂纹断口长96mm，2号裂纹断口长49mm，B号机3号裂纹断口长66mm。
民用飞机非增压区域铝合金蒙皮常见修理方法
民用飞机非增压区域铝合金蒙皮常见修理方法摘要：本文总结了民用飞机非增压区铝合金蒙皮一些常见缺陷的修理方法。
关键词：民用飞机；铝合金蒙皮；修理0 引言对于金属机身的民用飞机来说，铝合金蒙皮的划伤、裂纹等是飞机运营中最常见的结构损伤形式，为保证飞机飞行安全，同时降低维修费用，缩短维修周期，实现飞机维修的安全性与经济性，有必要对飞机铝合金蒙皮常见损伤的维修进行标准化。
飞机增压座舱受到内部气体增压的影响，受力比较复杂，下面只讨论受力相对简单的非增压区铝合金蒙皮的修理。
1 点状损伤铝合金蒙皮上所有直径小于0.25英寸的损伤都视为点状损伤，如果点状损伤未穿透蒙皮的镀层，不需要进行修理。
对贯穿性的点状损伤，可钻掉损伤部位，然后安装MS20470AD8铆钉。
注意铆钉孔的边距应?R2D，与其它铆钉孔的孔距应在4D到6D之间（D为铆钉直径）。
直径大于0.25英寸的损伤，按裂纹处理。
2 划伤未穿透蒙皮镀层的划伤不需要修理，穿透蒙皮镀层的划伤需进行打磨，打磨深度Y允许的最大值按下列原则确定：（1）对框与长桁之间的划伤，打磨最大深度为0.2T（T为铝合金蒙皮厚度）。
（2）对仅穿过一个框和一个长桁，且划伤的另一端与周边结构紧固件孔距不小于2D的划伤，打磨最大深度为0.15T。
（3）超出两个框的纵向划伤，打磨最大深度为0.08T。
注意打磨的横截面半径至少为1英寸，打磨宽度应?R30Y，打磨区域距离最近的紧固件孔距应?R2D。
见图1。
超出上述范围的划伤，按裂纹进行安装加强片修理。
3 裂纹厚度为0.032到0.090英寸的蒙皮上的裂纹，若裂纹长度小于2英寸，可将裂纹及周边整个圆形区域内的材料切除，用与被修理蒙皮材料相同，并且厚度相同或更厚一级的板材制作圆形加强片。
对长度为2到4英寸的裂纹，切除区域为方形，并且切除部分的四个角半径必须大于0.5英寸，然后用与被修理蒙皮材料相同，并且厚度相同或更厚一级的板材制作方形加强片。
加强片的制作及安装见图2。
18BOEING737700飞机蒙皮修理20
20 典型修理方案20 （REPAIR 20 ）小外贴补—实心铆钉REPAIR 20 - FUSELAGE SKIN - SMALL EXTERNAL REPAIR WITH SOLID FASTENERS20.1适用性A REPAIR 20 适用于BS 259.5 ~ BS 1016 之间，满足以下条件的蒙皮损伤修理：1）损伤可以被钻（修整）成直径小于1.00英寸的孔B REPAIR 20 不适用于以下损伤：1）损伤扩展到桁条2）损伤扩展到隔框3）损伤在蒙皮搭接处4）损伤在机身窗户加强带上5）损伤在机身蒙皮开口处6）损伤在机身连接隔舱上C 损伤去除后，修整完的小孔的圆心，与下列部件的距离最少为小孔直径的4倍。
1）蒙皮边缘2）原来的紧固件位置3）蒙皮开口D REPAIR 20 不适用于静压口和迎角传感器周围的蒙皮修理，参考51-10-01。
E 采用REPAIR 20前，必须确认铆钉可以正确安装于原来的蒙皮和内部构件上。
20.2 概述A REPAIR 20 是永久修理，关于永久修理的定义，参考51-00-06。
B REPAIR 20 是REPAIR 4、6、19 的可选项。
20.3 修理步骤A 根据需要去除损伤区域周围的紧固件。
B 将损伤部位修整（钻）成直径不超过1.00英寸的圆孔。
C 将切口周围区域的轮廓修整回原来的形状。
D 制作修理部件。
1）材料和厚度要求见Table 2012）紧固件和加强片1的尺寸见Table 203。
E 制造划窝垫片。
F 按照Fig 201，组装修理部件。
G 钻孔。
紧固件的种类、直径和间距见Table 203说明：不要把孔钻在化学铣切蒙皮或者有加强带的蒙皮的台阶上。
紧固件的圆心距离蒙皮台阶至少0.28英寸。
见Fig 203。
H 拆下修理部件。
I 去除修理部件以及原有部件上的划痕、尖角、毛刺等。
J 对修理部件以及原有部件上的裸露区域施加阿洛丁，参考51-20-01。
K 安装划窝垫片。
飞机外部蒙皮修理及维护
/西安航空职业技术学院毕业设计（论文）论文题目：飞机外部蒙皮变形及其预防和修理 _________西安航空职业技术学院制20011年12月10日＞西安航空职业技术学院毕业设计（论文）任务书题目飞机外部蒙皮变形及其预防和修理任务与要求：西安航空职业技术学院制2011年12月10日毕业设计（论文）进度计划表飞机外部蒙皮变形及其预防和修理【摘本论文主要阐述了飞机外部蒙皮变形及其预防和修理方法。
要】关键词:1概述装备的维护和修理统称为维修，维修是使装备保持和恢复规定状态所采取的全部措施和活动。
在实际工作中，修理和维护一般不能完全分开，在装备维护时，可能要进行某些必要的修理，而在对装备修理时，又往往要进行一定的维护。
飞机是典型的航空装备。
飞机的修理，是指对使用到规定时限或出现损伤的飞机所进行的恢复其规定技术状态的各种技术活动，有时又叫修复。
主要包括飞机及其发动机、机体、机载设备的修理。
飞机修理属于航空维修的范畴，飞机修理工作是航空机务工作的重要组成部分。
本论文主要讨论飞机机体中的损伤和修理的方法。
在现代化发展的条件下，为提高装备的效能和生存力，必须使大量的损伤装备能够在战场上得到修复，抢修性已成为装备的重要特性，并纳入到装备的设计、使用、维修的全寿命管理之中，历史经验表明，飞机损伤抢修是保持航空部队持续生存能力最直接、最有效、最经济的途径，是加快航空发展的“倍增器” 。
飞机作为航空运输的主要载体，飞机的修理就显得非常的重要。
现代飞机广泛应用了金属蒙皮。
金属蒙皮不禁能承受局部空气动力（吸力或压力）而且能承受扭矩和弯矩。
蒙皮的主要功用是构成飞机的外形，保持飞机的良好气动性能以及承受和传递载荷。
飞机在飞行训练中，由于过载或非正常使用、维护等原因，可能使飞机蒙皮产生变形、裂纹或破空等损伤。
飞机蒙皮损伤后，不仅破坏了飞机的良好气动外形，影响飞机性能，而且还会使损伤部位的蒙皮强度降低，危及飞行安全。
因此要及时修理飞机蒙皮上出现的各类损伤。
飞机蒙皮损伤原因分析及维护措施
飞机蒙皮损伤原因分析及维护措施摘要：蒙皮是飞机飞行中最易损伤的零部件，本文对飞机蒙皮的典型损伤进行分析研究，并制定针对性维护措施，为提前做好预防飞机蒙皮损伤工作，确保飞行训练安全顺利提供借鉴。
关键词：飞机蒙皮；蒙皮损伤；维护措施飞机蒙皮由铝合金制成，用铆钉固定在骨架上，构成飞机良好的外形，并和其他构件一起承受飞机的外部载荷。
保持飞机蒙皮的完好，是飞机维护的一项重要工作，对保持飞机良好的飞行性能具有重要意义。
一、蒙皮损伤原因分析(一)蒙皮划伤与腐蚀飞机蒙皮表面有纯铝、氧化铝和油漆层组成的保护层，蒙皮的保护层很薄而且比较软，受到砂粒和金属机件等硬物的作用时，容易被划伤。
当蒙皮保护层被划伤后，在空气中的水分或雨水的作用下，划伤处会产生电化腐蚀；如果有酸、碱溶液或石油产品滴落在蒙皮上，则会发生化学反应，导致严重腐蚀。
蒙皮划伤或腐蚀后，不仅使材料的强度降低，造成蒙皮提前损坏，同时还使飞机表面变得粗糙不平，从而增大飞机飞行时的阻力和波阻，降低飞机战术性能。
（二）蒙皮油漆层脱落油漆层处于蒙皮的最外层，用来保护金属免遭腐蚀，同时可使蒙皮表面保持光洁，以改善飞机的性能。
但是油漆层硬度较小，易被砂石或金属物件划伤。
油漆层受到各种油料、酒精、酸、碱、盐溶液作用后，易受侵蚀而膨胀，变软后剥落。
油漆层在日光、水分、大气温度的长期影响下也会自然剥落，因为日光中的紫外线能够使油漆层的弹性和强度降低；油漆层长期附有水分，水分将渗入内部，使油漆层变软，甚至使油漆层与金属表面分离；大气温度变化时，油漆层会膨胀或收缩，天长日久，油漆层会裂纹，甚至剥落；大气温度变化还容易使水分凝结在油漆层上，逐渐渗入油漆层。
（三）蒙皮变形蒙皮变形有鼓胀、下陷和曲皱三种形式。
1.飞行中，蒙皮在局部空气动力（吸力或压力）的作用下，会产生鼓胀或下陷，在正常情况下，这种变形很小，当外力消除后，蒙皮即可恢复原状。
但是如果操纵飞机的动作过猛，使蒙皮受力过大，或者蒙皮由于有机械损伤，固定蒙皮的铆钉、螺钉松动而使得蒙皮刚度变小时，蒙皮鼓胀或下陷就会加剧，蒙皮的内应力就有可能增大到超过蒙皮材料的强度极限，从而使蒙皮出现永久变形。
飞机蒙皮修理
飞机外部蒙皮的修理与维护1.1关于蒙皮的概述目录工作条件及性能要求材料工艺流程热处理工艺飞机蒙皮是维持飞机外形，使之具有很好的空气动力特性的一层铝合金。
工作条件及性能要求飞机蒙皮的作用是维持飞机外形，使之具有很好的空气动力特性。
蒙皮承受空气动力作用后将作用力传递到相连的机身机翼骨架上，受力复杂，加之蒙皮直接与外界接触，所以不仅要求蒙皮材料强度高、塑性好，还要求表面光滑，有较高的抗蚀能力。
材料一般选择 LY12技术要求：σb =390~410MPa，σ0.2 =255~265MPa，δ5 ≥15％。
工艺流程轧板→退火→清理→固溶处理→拉伸成型→时效→机械加工→表面处理。
热处理工艺495~503℃，0.4h 水冷，室温96h 以上。
民用飞机蒙皮腐蚀研究王在俊（中国民航飞行学院民航飞行技术与飞行安全科研基地四川广汉６１８３０７）摘要：统计民用飞机蒙皮油漆涂层和基体材料腐蚀的种类，分析其腐蚀机理。
提出飞机蒙皮腐蚀过程为：表面油漆涂层的老化破坏，环境中的腐蚀介质渗透铝合金表面的氧化膜层到达基体材料，然后基体材料出现点腐蚀坑，再进一步发展为其它腐坑.ｌ概述飞机蒙皮受到面漆＋底漆＋阳极氧化层的保护具有良好的保护效果，不易产生腐蚀。
但随着服役时间的增加，飞机蒙皮上发现不同程度的腐蚀。
本文对民用飞机蒙皮腐蚀形式进行统计并分析其产生机理。
２油漆层２．１失效形式蒙皮表面的油漆层受到光照、温度、湿度、活性阴离子等多因素影响，造成了蒙皮表面有机涂层的老化、龟裂、局部脱落等现象，图ｌ所示。
（ａ）涂层表面鼓泡呻国民航飞行学院科研基金资助项目（Ｊ２００８４６，Ｊ２００９４４）（ｂ）涂层表面残留盐粒（ｃ）部分脱落的涂层表面飞机蒙皮修理补片对气动特性的影响分析众所周知,在现代战争中,飞机战伤抢修,是弥补航空兵部队战争损耗、补充战斗实力和保持持续作战能力最直接、最有效、最经济的途径[1],是战斗力“倍增器”,因而也是现代高技术条件下局部战争中的一个重要研究课题。
浅析民航飞机机身蒙皮航线常见结构损伤简介及处理方法
浅析民航飞机机身蒙皮航线常见结构损伤简介及处理方法摘要：本文以民航飞机为研究对象，对其机身蒙皮航线的常见结构损伤修复进行分析。
在概述结构损伤类型的技术上，对划痕、雷击、凹陷等问题的修复方法做出说明。
从技术与经验两个方面出发，帮助相关岗位技术人员提高技能水平，为优化民航飞机的使用寿命与效果提供方法参考。
关键词：民航飞机；结构损伤；蒙皮修复引言：飞机机身的蒙皮结构，是极其重要的组成部分。
为了更好的维护飞机的使用效果，必须在日常维护工作中，通过技术手段的完善，对结构损伤类型与修复方法进行精确核对。
在缩减飞机停场时间的同时，降低航班的运营压力，并以此保证民航飞机的正常使用条件。
一、机身蒙皮结构损伤类型蒙皮结构损伤，可以在损伤条件的影响效果上进行分类，并总结出以下四种类型。
其一，A类永久损伤。
此类损伤对于飞机的适航性与安全性影响可以忽略不计，仅执行损伤记录即可，无需对其作出修复与额外检查；其二，B类永久损伤。
此类损伤在未发生恶化与扩展的条件下，无需进行修理，但必须以飞机的适航性与安全性作为基本前提；其三，C类临时损伤。
这类损伤必须在一定期限内进行处理，以防发生损伤恶化；其四，D类损伤。
这类损伤的影响较为明显，不仅对飞机运行的适航性与安全性造成了明显的负面影响，其影响区间甚至已经超出了容忍界限，必须立即对其进行修复。
另外，以损伤形式为分类标准，可以将蒙皮结构损伤分为划痕、雷击、沟槽、裂纹、磨损、腐蚀、变形等多种类型[1]。
出现此类结构损伤，不仅受到外部环境条件与操作方法的影响，甚至会对飞机的使用耗损产生影响。
针对此类情况，可以采用DFR（细节疲劳额定值）的计算方法，完成基本的磨损分析。
DFR计算方法下，可以保证分析的准确率在95%以上，并区别于实用载荷条件，作为结构本身固有疲劳性的特征分析方法发挥作用。
技术原理上，可以通过紧固件拉伸结构获得DFR阈值的计算公式：DFR=DFRbasc·A·B·C·D·E·U·RC·η·Χ在这一公式中，A代表孔充填系数；B代表蒙皮合金与表面的处理系数；C代表埋头深度系数；D代表材料的叠层系数；E代表螺栓的夹紧系数；U代表凸台有效系数；RC代表组成构件的额定疲劳数值；η为铆接厚度修正值；Χ代表其它影响条件的修正系数。
蒙皮穿透裂纹损伤胶接修理的强度评估
蒙皮穿透裂纹损伤胶接修理的强度评估蒙皮穿透裂纹损伤是飞机结构中常见的一种问题。
当飞机发生碰撞或其他外部损伤时，蒙皮可能会出现穿透和裂纹，对飞机的结构强度和安全性造成严重影响。
修复这些损伤的方法和修复后的强度评估成为飞机维修领域的研究热点之一。
本文将主要讨论蒙皮穿透裂纹损伤的胶接修理方法以及对修理后强度的评估。
1.准备工作在进行蒙皮穿透裂纹损伤的胶接修理之前，首先需要进行准备工作。
这包括清洁损伤表面、扩展裂纹、打磨表面以及选择合适的胶接剂等工作。
清洁损伤表面可以去除表面的脏物和油污，保证后续的修理工作可以正常进行。
扩展裂纹是为了增加修复接合面积，提高修复后的强度。
打磨表面可以去除氧化层和增强粘附性。
选择合适的胶接剂是非常重要的，通常会选择高性能的环氧树脂作为胶接剂。
2.胶接修理方法胶接修理方法包括胶接准备、涂布胶接剂、恢复结构完整性等步骤。
胶接准备是在准备工作的基础上，对损伤表面进行处理，包括打磨和去除脏物。
涂布胶接剂是将胶接剂均匀涂布在损伤表面，并与补片贴合。
恢复结构完整性是通过热固或者固化过程，将胶接剂和蒙皮形成坚固的结合。
3.质量控制在进行胶接修理之后，需要对修理质量进行控制。
这包括对修理地区进行外观检查、探伤检查以及强度检验等。
外观检查主要是为了确认修理地区是否有泡洞、夹杂等缺陷。
探伤检查可以发现潜在的隐伏裂纹。
强度检验是检查修理后的结构是否满足设计要求的强度要求。
1.材料性能和工艺对修理强度的影响对蒙皮穿透裂纹损伤进行胶接修理后，修理的强度受到多种因素的影响，其中材料性能和工艺是主要的影响因素之一。
选择合适的胶接剂和补片材料是影响修理强度的关键因素。
合适的胶接剂应具有良好的粘接性能、抗剪强度和抗环境老化性能。
合适的补片材料应具有足够的强度和刚度，能够与蒙皮形成稳定的结合。
胶接修理过程的工艺也会对修理强度产生影响。
包括胶接剂的涂布均匀性、胶接剂的固化过程、恢复结构完整性等各个环节都会对修理强度产生影响。
737机身蒙皮损伤 手册
737机身蒙皮损伤手册引言：蒙皮是飞机机身的重要组成部分，负责保护内部结构和航空设备免受外部环境和物理力量的损害。
然而，由于飞机在使用中不可避免地会遭受损伤，特别是在地面操作和航行中，可能会发生蒙皮的损伤。
本手册旨在提供737飞机机身蒙皮损伤的识别、评估和修复的指导，以确保飞机的安全运营。
第一部分：机身蒙皮损伤的识别1.认识机身蒙皮：概述737飞机机身蒙皮的材料和结构，包括铝合金、复合材料等材料的性质和用途。
2.常见的蒙皮损伤类型：列举常见的机身蒙皮损伤类型，如划痕、凹陷、穿孔、掉漆等，并对其造成的影响进行分析。
3.损伤的严重性分类：根据损伤的大小、深度和位置，将蒙皮损伤分为轻微、中等和严重三个等级，并给出相应的修复建议。
第二部分：机身蒙皮损伤的评估1.检查工具和设备：介绍评估机身蒙皮损伤所需的工具和设备，如放大镜、测量尺、照明设备等。
2.损伤评估程序：详细描述机身蒙皮损伤的评估程序，包括损伤检查、测量、记录和分析等步骤，以确定损伤的性质和程度。
3.蒙皮损伤评估报告：提供评估报告模板，以记录和汇总机身蒙皮损伤的评估结果，并为后续修复工作提供依据。
第三部分：机身蒙皮损伤的修复1.修复方案选择：根据蒙皮损伤的类型和严重性，介绍不同的修复方案和材料选用原则，包括补丁修复、替换修复等。
2.修复步骤和技术：详细介绍机身蒙皮损伤的修复步骤和常用修复技术，如蒙皮面板拆卸、铆接、焊接等技术。
3.修复质量控制：介绍机身蒙皮损伤修复的质量控制要求，包括清洁、涂装、尺寸和形状要求等，以确保修复后的蒙皮具备良好的结构完整性和外观质量。
第四部分：机身蒙皮损伤修复的例子和经验分享1.实际案例分析：通过具体的案例，展示机身蒙皮损伤的修复过程和技术应用，包括损伤识别、评估、修复步骤和成果展示。
2.经验分享：总结机身蒙皮损伤修复过程中的经验和教训，如注意事项、技术要点等，以提高修复工作的效率和质量。
结论：机身蒙皮损伤是737飞机使用过程中常见的问题，正确识别、评估和修复损伤对于保障飞机的安全和使用寿命至关重要。
无人机铝合金结构修理-蒙皮裂纹的修理
The Maintenance of UAV
蒙皮裂纹的修理
蒙皮裂纹的修理
通常是由蒙皮和骨架等组成
蒙皮裂纹的修理
蒙皮用来构成机翼、尾翼和机身的外形，承受局部空气动力载荷，以及参与抵抗机翼、 尾翼、机身的弯曲变形和扭转变形。
蒙皮以
蒙皮裂纹的修理
加强片的形状和大小的确定： 应根据裂纹部位蒙皮的形状和连
接铆钉数量确定。 铆钉的数量与蒙皮裂纹部位的设
计载荷有关。 蒙皮裂纹部位的设计载荷计算与
裂纹在蒙皮上所处的位置有关。
授课完毕！
蒙皮裂纹的修理
裂纹的危害： 蒙皮上的裂纹，降低了蒙皮的强度，且在受力过程中，
裂纹还会因应力集中的缘故，继续扩展。
蒙皮裂纹的修理方法： 修理时，根据裂纹的长短、深浅程度和所在位置等情况，
采用不同的修理方法： ① 钻止裂孔 ② 铆接加强
蒙皮裂纹的修理
① 钻止裂孔 蒙皮上的裂纹较短时（一般小于 5mm），可采用钻止裂孔（直径通 常为1.5～2mm）的方法止裂。
止裂孔位置的第2种情况：图（2） 止裂孔位置不正，没有消除裂纹尖端 处应力的奇异性。
蒙皮裂纹的修理
止裂孔位置的第3种情况：图（3） 止裂孔的位置太靠前，这时裂纹的扩展 方向捉摸不定，裂纹的扩展有可能偏到止 裂孔的一侧去，起不到止裂作用。
蒙皮裂纹的修理
止裂孔位置的第4种情况：图（4） 止裂孔位置比较合理，消除了裂纹尖 端应力的奇异性，起到止裂作用。
及承受和传递载荷。
飞机蒙皮的常见损伤：划伤、变形、裂纹和破孔等。
飞机蒙皮损伤的后果： ➢ 破坏了飞机的良好气动性能 ➢ 使损伤部位的蒙皮强度降低，承载能力下降 危及飞行安全。
蒙皮裂纹的修理
飞机金属复杂曲面蒙皮的优化修理方法
飞机金属复杂曲面蒙皮的优化修理方法发布时间：2021-07-16T03:37:31.501Z 来源：《中国科技人才》2021年第11期作者：龚江[导读] 民用航空飞机在运行和维护过程中，一些气动前缘蒙皮经常会遭受外物冲击，例如：发动机进气道唇口蒙皮经常遭遇鸟、石子撞击造成凹坑、机翼缝翼蒙皮经常遭遇梯子、鸟撞击形成凹坑或者破损、而一些运行车辆由于操作失误也容易撞击到飞机外表气动表面而形成损伤，而这些损伤如果按照结构修理手册超出飞机放行标准的，必须马上进行修理。
东航技术公司一、背景介绍：民用航空飞机在运行和维护过程中，一些气动前缘蒙皮经常会遭受外物冲击，例如：发动机进气道唇口蒙皮经常遭遇鸟、石子撞击造成凹坑、机翼缝翼蒙皮经常遭遇梯子、鸟撞击形成凹坑或者破损、而一些运行车辆由于操作失误也容易撞击到飞机外表气动表面而形成损伤，而这些损伤如果按照结构修理手册超出飞机放行标准的，必须马上进行修理。
但是这些气动金属表面多为复杂的双曲面甚至多曲面轮廓，对这些区域进行修理时需要人工制作这些复杂曲面。
在这些修理中，经常碰到的是以下问题：1、曲面制作难度大，人工制作出来的曲面贴合度无法保证，造成装配时精度不够，存在使用紧固件强行装配，在构件中遗留残余应力的情况，有时甚至有返工的情况发生。
2、由于需要热处理，曲面制作时间很长，7075-T0至7075-T6需要24小时；2219-T0至2219-T62需要40小时；2024-T0至2024-T42需要96小时；这致使修理的时间比较长。
3.有些修理可以使用原厂蒙皮进行加强修理，但是航材价格及其昂贵。
如波音737的缝翼蒙皮，波音777的发动机村口蒙皮下面这些措施就针对以上问题进行优化，使相应的修理提高质量，节省时间和修理成本。
二、优化修理：1.通过逆向工程软件，扫描提取高精度的蒙皮轮廓数据，建立数学模型。
2.通过3D打印技术，用高分子材料打印制作高精度的阴阳模具，阴阳模具的参数需要考虑修理补片的材料厚度。
分析飞机机身零件蒙皮的维修与维护
飞机蒙皮表面处理新技术
用在不能进行阳极化或化学氧化的部件，如飞机表面涂层的返修重涂涂料时采用磷化底漆。磷化底漆使用简便，有优良的附着力，成膜性好、干燥快、脱漆性好，但对施工条件要求高。 3 微弧氧化技术及陶瓷层性能在阳极氧化基础上发展起来的微弧氧化技术，又称微等离子体氧化或阳极火花沉积，是将AL、Mg、Ti等有色金属或其合金置于电解质水溶液中，利用电化学方法在金属表面产生火花放电斑点，在热化学、等离子体化学和电化学的共同作用下，生成陶瓷膜层的方法[5]。它是一种直接在有色金属表面原位生长陶瓷层的新技术，其主要方式是通过在工件上施加电压，突破传统的阳极氧化电流、电压法拉第区域的限制，阳极电位由几十伏提高到几百伏，氧化电流由小电流发展到大电流，由直流发展到交流，致使在工件表面出现电晕、辉光、微弧放电，甚至火花斑等现象，使工件表面的金属在微等离子体的高温高压下与电解质溶液相互作用，在金属表面形成A1203陶瓷膜，达到工件表面强化的目的。铝合金材料的微弧氧化过程的突出特点是：(1)与许多表面强化工艺相比，微弧氧化工艺设备简单，反应在常温下进行。在加工的过程中，不产生有害气体，残液排放符合环保要求。除了处理铝及铝合金材料之外，还可处理钛、镁、铌等金属，对黑色金属的强化处理也有很大进展；（2）大幅度提高了铝合金材料的表面硬度。具有良好的耐磨、耐热、绝缘、抗腐蚀性能。这从根本上克服了铝合金材料在应用中的缺点，因此该技术有广阔的应用前景[6]。 3.1 耐蚀性文献7参照硫酸、铬酸阳极氧化膜评定标准，对未经处理的和经微弧氧化处理的试样进行点滴腐蚀实验。点滴实验所用的溶液成分为：盐酸(1.19g/cm3)25mL、重铬酸钾3g、蒸馏水75mL、溶液pH值为1～2。评定标准为表面液滴开始变绿所需的时间，实验结果如表1。表1 点滴腐蚀实验结果试样膜厚/μm 表面液滴开始变绿时间/min LY12铝合金圆片未经微弧氧化处理 30s LY12铝合金圆片 4.5 10 LY12铝合金圆片 15 20 LY12铝合金圆片 25 35 而氧化时间为40min的普通工业级阳极氧化膜,在点滴腐蚀实验6min后表面开始变绿。可知微弧氧化处理后，试样的耐腐蚀性得到了较大的提高，且随着膜厚的增加，膜层中致密层的厚度也不断变大，耐腐蚀性会得到进一步提高。也有文献将制得的氧化膜经过3000h中性盐雾试验后，氧化膜表面未发现腐蚀坑，也未见任何腐蚀痕迹。 3.2 耐磨性资料表明[8]，铝合金材料经过微弧氧化表面改性处理后，涂层的表面磨损外观比较均匀，并且磨损痕迹也比较轻微，而未经过微弧氧化处理的基材样品，其磨损状况就出现了“犁沟”现象。图1和图2为LY12铝合金表面微弧氧化膜与45Cr钢球对磨时轮廓形貌和摩擦系数随实验时间的变化。由于两种材料弹性变形和塑性变形的高温稳定性，二者进行的是磨料磨损，初始摩擦因数比较高，达到0.7左右，随后稳步下降，逐渐达到平稳状态，此时摩擦因数在0.48 左右，体积磨损率约为8.1×10 -8mm3/Nm，耐磨性能极.为优异。国外对微弧氧化膜的研究表明，微弧氧化膜具有优良的摩擦磨损特性，其耐磨性可与硬质合金相媲美。图1 陶瓷球对磨时的轮廓形貌图2 陶瓷球对磨时的摩擦系数 3.3 绝缘性绝缘性能提高的根本原因是陶瓷层厚度和致密性的增加。通过实验，在适当工艺参数控制下，微弧氧化陶瓷层的击穿电压可达1200V，且随膜层增厚和致密性提高而增大。 3.4 热分析实验表明，300μm厚的耐热层在一个大气压下可承受3000℃的高温，在100大气压下的气体介质中，承受6000℃的高温达2s，微弧氧化得到的陶瓷层与基体结合牢固，不会因急冷急热在基体与覆层之间产生裂纹[6]。 3.5 硬度与结合力铝合金微弧氧化膜硬度很大，远高于阳极氧化铝层，其致密层显微硬度可达800～1700 HV，具有很强的负载支持能力。从氧化膜的表层到基体，其断面显微硬度值先增大后减小[9]，硬度的数值在膜/基体界面处逐渐过渡，具有缓冲作用，使软基体与硬质膜具有很强的结合力。 3.6 强度及疲劳性能 3.6.1 抗拉强度以LY12-CZ铝合金为实验材料，对陶瓷层的强度性能进行了初步探讨，试件尺寸为200mm×30mm ×2mm，陶瓷层的厚度分别为0μm（表面阳极化）、15μm、20μm、25μm。对于微弧氧化处理试样和未处理试样，强度性能和延伸率相当一致。这表明：在膜层较薄时，试样表面微弧氧化处理对铝合金材料的拉伸性能没有明显影响，不随膜厚的变化而改变。其静载数据如表2。这一结果可以解释如下：材料的拉伸强度反映的是整体试样的宏观力学行为，取决于试样的整体组织结构，而在本试验条件下，微弧氧化处理只改变了试样表层几个微米深度的组织结构，其所产生的影响不会超出试验数据的波动范围(约为3%～5%)。此外，这一结果同时说明，由微弧氧化处理使材料表层快速加热和冷却，而导致试样表层产生的残余应力，其应力水平明显低于材料的弹性极限，并未破坏整体材料的应力平衡，不会对材料的宏观强度性能产生不良影响。表2 试样静拉伸数据膜层厚度/μm 最大载荷/N 抗拉强度σb /MPa延伸率/% 0 12210 407 23.0 15 12340 411.33 23.6 20 12256 408.53 22.6 25 12221 407.37 24.0 3.6.2 疲劳性能文献[10]对微弧氧化处理试件的疲劳特性进行了研究，结果表明：膜厚为15μm、20μm的试件的平均循环次数分别提高19.8%、24.4%（与阳极化比较），膜厚为25μm的试件的平均循环次数降低14.6%。可知，随着膜层厚度的增加，疲劳特性先提高后降低，膜厚有一极限值，大于极限值疲劳特性降低。从断口图片观察，膜层为15μm、20μm的试件疲劳断裂后断口膜层与基体结合紧密，膜厚为25μm的试件疲劳断裂后断口膜层部分脱落，说明膜层厚度有一极限值，大于极限值，试件疲劳后膜层与基体结合不紧密，容易脱落。 4 结论飞机防护涂层对抵抗环境对结构的腐蚀非常重要。涂层的防腐效果取决于本身的抗老化性能、力学性能及涂层与金属基体的附着力。一般涂层难以全部满足这3种性能要求。现役飞机所采用的涂层体系防腐效果比较差，这是飞机结构产生严重腐蚀的根本原因之一。目前我国沿海和内陆湿热地区服役的主要机种都存在不同程度的涂层老化失效，及由此引起的基体结构腐蚀问题严重地影响着飞机的安全飞行、经济维修和使用寿命。因此研发抗环境老化品质优良、耐腐蚀的防护涂层，并将推广应用于飞机结构中，是当前军用飞机抗腐蚀研究和延长日历寿命亟待解决的关键技术。飞机防护涂层体系由表面预处理、底漆、面漆组成。一直以来，人们致力于防腐涂料的研发，如研发了纳米复合涂料。微弧氧化技术是一项新型的铝合金表面改性技术，它把氧化铝的陶瓷性能与铝合金的金属性能结合起来，使材料具有更加优良的物理化学性能，为把此技术应用于军用飞机结构件的表面预处理上的可能性奠定了基础。此技术的成功应用也将是飞机防护涂层体系的革新。
飞机结构修理中去除蒙皮边缘损伤的研究
飞机结构修理中去除蒙皮边缘损伤的研究摘要：文章主要是分析了飞机蒙皮的特征，在此基础上讲解了容易导致蒙皮受损的因素，最后探讨了在飞机结构修理中去除蒙皮损伤的方法和措施，望能为有关人员提供到一定的参考和帮助。
关键字：飞机；结构修理；蒙皮；去除边缘损伤1、前言飞机蒙皮主要作用是在飞行的过程中形成良好的气动力，且由于飞机蒙皮会直接与空气等的外界物质直接接触，为此对其的材料性能等的要求较高，且其的材质和表面都应当光滑，才能具有较强的耐腐蚀性。
2、飞机蒙皮的特性及可能受损的因素2.1、飞机蒙皮的特性飞机蒙皮的功能是构架民航的尾骨飞机，飞机其结构形式的外观是大小。
几个模式拼接的方法通常使用粘合剂或金属扣将飞机尾部固定在机翼框架支撑的蒙皮上飞机。
在除了空气动力学形状方面，蒙皮也能承受局部环境的动态变化空气。
早期相对常用的快速加速飞机的起飞蒙皮通常使用布，而目前飞机的起飞蒙皮基本上是用铝板制成的。
2.2、可能导致蒙皮受损的原因维护过程中使用不当的工具可能会导致飞机蒙皮重叠或重新刮擦并损坏边缘。
经过所有连续飞行周期后，一些划痕可能会出现裂纹。
线性极限有限元的综合分析和综合数据表明，某些搭接接头具有较高的工作剪切应力。
搭接接头或商业对接接头的刮擦可能会导致极高的剪切应力承载能力；在正常的工作载荷下，刮擦引起的高应力集中会导致整个结构直立。
经过数次划痕损坏后，由划痕引起的高应力集中将使整个结构直立，从而导致小裂缝和小裂缝，小裂缝扩展并与大裂缝连接。
所有划痕都必须修复。
厚皮和浅划痕可再次打磨。
清洁后，可以在薄蒙皮上添加一层蒙皮。
3、蒙皮修理条件整体结构修复的第一步是清除结构损伤，然后准确判断结构的严重损伤是否可以超过允许的严重损伤的具体标准，从而确定是否有必要加强整体受损的修复结构。
结构损害由于腐蚀性、极度疲劳、裂纹和磨损都会影响直升机。
在其结构物适航后，必须用适当的常用方法将其拆除，除非损伤会慢慢增加，直到基本结构物恢复被摧毁了结构维护手册中规定了用于消除损坏的基本工具和技术实施。
飞机蒙皮损伤维修方案
d、 由于机翼蒙皮上的正应力比剪应力大得多，在机翼蒙皮上开长圆孔或矩形孔时，应尽量使长轴或长边平行于桁条，以减小垂直于正应力方向的切口长度。
e、 切割线应尽可能避开铆钉。
（2） 切割损伤部位
根据确定的切割形状和损伤部位的结构情况，选择相应的切割工具切割损伤部位 。切割时，既要保证切割孔的形状和尺寸，又要防止损伤内部构架和机件。
2.1.2蒙皮裂纹的修理
钻止裂孔
蒙皮上的裂纹较短时（一般小于5mm），可采用钻止裂孔（直径通常为1.5～2mm）的方法止裂。
蒙皮上的裂纹较长时，除钻止裂孔外，还需在裂纹部位的内部铆补一块与蒙皮材料相同、厚度相等的加强片。
2.1.3 蒙皮破孔的修理
蒙皮上出现破孔，如果直径较小，可采用无强度修理。蒙皮破孔的修理方法，通常采用托底平补法。
（3） 制作补片和衬片
补片是用与蒙皮材料相同、厚度相等的铝板制作的。补片的大小和形状与切割孔相同，二者对缝间隙应符合飞机维修质量要求。衬片的材料与蒙皮相同，衬片的厚度等于或略大于蒙皮的厚度。衬片的大小决定于破孔的直径和衬片与蒙皮连接的铆钉排数。在受力较小的部位，衬片与蒙皮用两排铆钉连接；在受力过大的部位，衬片与蒙皮用三排铆钉连接。
首先是将损伤部位切割整齐，然后用补片填补切割孔，用衬片托底，通过衬片将补片和蒙皮连成一体。
托底平补法的施工步骤如下：
（1） 确定切割范围
根据蒙皮的损坏情况确定切割范围，是修理蒙皮破孔的第一步，它关系到其他步骤的施工。因此要注意：
a、 切割线一般应超过损伤范围5mm。
b、 为了便于制作补片和衬片，需将蒙皮损伤处切割成规则的形状，例如圆形、长圆形、矩形等
737机身蒙皮损伤 手册
737机身蒙皮损伤手册：预防和修复随着航空业的快速发展，飞机的安全性和可靠性成为了关注的重点。
而737机身蒙皮损伤是一种常见的问题，如果不及时处理，可能会对飞机的飞行安全造成严重的影响。
预防和修复737机身蒙皮损伤是非常重要的。
让我们了解一下什么是737机身蒙皮损伤。
蒙皮是飞机外壳的一部分，由铝合金板组成。
在飞行中，由于各种原因，如气流、冰雹、鸟击等，蒙皮可能会受到损伤，包括划痕、凹陷、穿孔等。
这些损伤可能会导致蒙皮的强度和密封性下降，从而影响飞机的性能和安全性。
为了预防737机身蒙皮损伤，飞机制造商和维修公司通常会采取以下措施：1.使用高强度的蒙皮材料。
现代飞机的蒙皮材料通常采用高强度的铝合金或复合材料，以提高蒙皮的抗损伤能力。
2.加装保护装置。
在飞机的关键部位，如发动机进气口、前缘等，可以加装保护装置，以减少外界物体对蒙皮的损伤。
3.定期检查和维护。
飞机的蒙皮需要定期检查和维护，以及时发现和修复损伤，避免进一步扩大。
如果蒙皮已经受到损伤，需要及时进行修复。
修复方法通常包括以下几个步骤：1.评估损伤程度。
在修复之前，需要对损伤程度进行评估，以确定需要采取的修复方法和材料。
2.清洗和准备表面。
在修复之前，需要清洗和准备蒙皮表面，以确保修复材料能够牢固粘附在表面上。
3.填补和研磨。
根据损伤程度，可以采用填补和研磨的方法进行修复。
填补材料通常采用环氧树脂等材料，研磨则可以使用手工或机器研磨。
4.喷涂。
修复完成后，需要进行喷涂，以保护修复区域免受外界环境的影响。
预防和修复737机身蒙皮损伤是非常重要的。
通过采取适当的预防措施和及时的修复方法，可以保证飞机的安全性和可靠性，为航空业的发展提供有力保障。
737机身蒙皮损伤是飞机安全性和可靠性的重要问题。
为了预防和修复蒙皮损伤，可以采取一系列措施，如使用高强度材料、加装保护装置、定期检查和维护等。
修复方法通常包括评估损伤程度、清洗和准备表面、填补和研磨、喷涂等步骤。
飞机蒙皮的挖补修理工艺
飞机蒙皮的挖补修理工艺
飞机蒙皮的挖补修理工艺是指对飞机蒙皮上的损坏进行修补的一系列工艺流程。
修理飞机蒙皮的挖补工艺一般包括以下几个步骤：
1. 损伤评估：首先，需要对飞机蒙皮上的损伤进行评估，确定修理的范围和程度，以制定修理方案。
2. 挖补区域准备：将需要修理的区域彻底清洗干净，去除污垢和残留物。
同时，对损伤边缘进行切割，将原有的蒙皮边缘修整成直线或斜线。
3. 挖补材料选择：根据损伤的类型和程度，选择合适的修理材料。
常用的修理材料包括金属片、复合材料、胶粘剂等。
4. 材料制备：根据修理方案，将修复材料制备成需要的形状和尺寸。
这通常包括切割、打磨、清洗等过程。
5. 挖补材料加工：将修理材料固定在需要修理的区域上，可以采用钉子、螺丝、胶粘剂等方式将修复材料牢固地固定在原有蒙皮上。
6. 表面处理：对修复区域进行打磨和抛光，使修理后的表面与周围的蒙皮表面保持一致，并使修复区域光滑。
7. 防腐处理：对修复区域进行防腐处理，以保护修理后的蒙皮免受环境侵蚀和腐蚀。
8. 涂装：最后，对修理区域进行喷涂，使修理后的蒙皮与周围的蒙皮颜色和光泽一致。
需要注意的是，在进行飞机蒙皮的挖补修理工艺时，需要遵循严格的工艺规范，确保修理的质量和可靠性。
修复后的蒙皮需要经过严格的检测和试飞验证，以确保修理的安全性和可行性。
Cessna172R飞机蒙皮表面损伤挖补修复工艺
Cessna172R飞机蒙皮表面损伤挖补修复工艺摘要：本文介绍了机翼前缘蒙皮损伤挖补修理方法、蒙皮变形的危害、构造、功用、检查方法，并结合具体案例进行分析，对于其它结构的挖补修复工艺具有一定参考价值。
关键词：裁剪；裂纹；铆接；硬铝；气动载荷中图分类号：V234.1 文献标识码：A一、引言赛斯纳172R型飞机为全金属半硬壳式机身结构、4座、上单翼飞机。
除翼尖采用复合材料，机翼其余部分为全金属结构。
近期，某航校飞行人员反映疑似遭遇鸟击，并听到明显的撞击声。
经维修人员现场初步检查，该机右机翼站位WS205.00处有一明显凹痕，凹痕长约15.4厘米，宽约9.4厘米，最深处约2.1厘米，凹痕上下边缘处有漆层脱落。
由于赛斯纳172R型飞机主要用于飞行学员的起飞、着陆训练，且随着天气转暖鸟类活动较频繁，故鸟击情况时有发生。
当鸟击造成航空器外观损坏时，维修人员应该严格按照维护工卡进行修复，恢复其适航性。
二、蒙皮的功用及变形的主要原因机翼蒙皮由硬铝制成，通过铆接方式连接在隔框上。
蒙皮主要用来承受局部气动载荷和构成机翼外形，其次还要承受通过翼肋和铆钉传来的机翼扭矩和弯矩。
蒙皮是用铆钉固定在骨架上的，飞行中，在局部空气动力作用下，骨架之间的蒙皮将被吸气或压下，使蒙皮在截面内产生拉伸应力。
在正常情况下，蒙皮的这种变化比较微小，其应力不会超过材料的弹性极限，外力消除后，蒙皮能立即恢复原状。
但是如果作用在蒙皮上的局部空气动力过大，或因维护、修理不当、蒙皮的强度、刚度减弱，则在飞行中蒙皮可能产生显著的鼓胀和下限，出现永久变形。
蒙皮变形后，不仅会减弱机身结构承受载荷的能力，而且会破坏飞机的空气动力外形，以致飞行阻力增大。
下图一为某172飞机在训练中机翼前缘蒙皮遭受鸟击导致变形严重。
图一机翼前缘蒙皮鸟击导致变形三、机翼前缘蒙皮挖补修理（一）、补片的形状和尺寸对于用于加强的补片，在结构修理中，没有具体规定某一补片的大小，其尺寸大小通常更具其上面所安装的最外排紧固件孔的位置和损伤区域的大小进行调整。
