合路器、功分器的工作原理及其应用

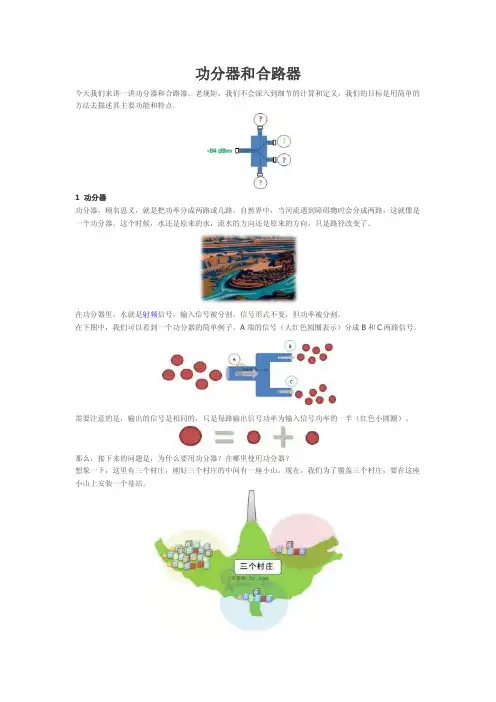

功分器和合路器
功分器和合路器今天我们来讲一讲功分器和合路器。
老规矩，我们不会深入到细节的计算和定义，我们的目标是用简单的方法去描述其主要功能和特点。
1 功分器功分器，顾名思义，就是把功率分成两路或几路。
自然界中，当河流遇到障碍物时会分成两路，这就像是一个功分器。
这个时候，水还是原来的水，流水的方向还是原来的方向，只是路径改变了。
在功分器里，水就是射频信号，输入信号被分割，信号形式不变，但功率被分割。
在下图中，我们可以看到一个功分器的简单例子。
A端的信号（大红色圆圈表示）分成B和C两路信号。
需要注意的是，输出的信号是相同的，只是每路输出信号功率为输入信号功率的一半（红色小圆圈）。
那么，接下来的问题是，为什么要用功分器？在哪里使用功分器？想象一下，这里有三个村庄，刚好三个村庄的中间有一座小山。
现在，我们为了覆盖三个村庄，要在这座小山上安装一个基站。
不幸的是，为了降低成本，该基站只有两个小区。
但是需要覆盖三个不同方向的村庄，怎么办？这个时候，我们就可以用功分器将某个小区的信号分成两路来覆盖两个不同的区域。
在上图中，蓝色小区被分割成两路信号，覆盖两个不同位置的村庄。
需要指出的是，那个信号没有被分割的小区（黄色小区）应该覆盖人口最为密集的那个村庄，因为该区域话务最高。
另外，两个蓝色小区的输出功率是黄色小区输出功率的一半。
在工程设计的时候，一定要考虑这3dB的差距，特别是针对室内覆盖。
好了，现在我们已经看到了一个简单的功分器是如何工作的。
通常一个功分器不仅仅只有两路输出，比如，也有4路输出的功分器。
在这种情况下，每个输出端的信号功率是输入信号的1/4。
不过，功分器会涉及到插入损耗，也就是系统中插入了功分器这一元器件带来的损耗。
以上我们说输出信号是输入信号的1/4时，并没有考虑功分器本身的插入损耗。
那么，在实践中，各种类型的功分器有多大的损耗呢？假设插入损耗为0，我们只考虑信号功率下降来源于一路分成多路，下面这张表分别列举了分工器的输出端口数和对应的信号电平降低数。
功分器
功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。
1、400MHz-500MHz频率段二、三功分器，应用于常规无线电通讯、铁路通信以及450MHz无线本地环路系统。
2、800MHz-2500MHz频率段二、三、四微带系列功分器，应用于GSM/CDMA/PHS/WLAN室内覆盖工程。
3、800MHz-2500MHz频率段二、三、四腔体系列功分器，应用于GSM/CDMA/PHS/WLAN室内覆盖工程。
4、1700MHz-2500MHz频率段二、三、四腔体系列功分器，应用于PHS/WLAN 室内覆盖工程。
5、800MHz-1200MHz/1600MHz-2000MHz频率段小体积设备内使用的微带二、三功分器。
问：分配器，分支器和功分器是同一类器件吗？它们有什么不同，可以互相代换吗？答：肯定它们不是同一类器件；其用途和作用也不尽相同。
分配器是有线电视传输系统中分配网络里最常用的器件，它的功能是将一路输入有线电视信号均等的分成几路输出，通常有二分配，四分配，六分配等。
随着有线电视网络的频率不断提升，功能不断加强，因此对分配器的要求也不断提高。
工作的频率范围5MHz－870MHz，甚至更宽；有线电视网络中射频的各种接口阻抗均为75Ω，为实现阻抗匹配，因此分配器输入端和输出端阻抗均为75欧；分配损失即插损，在系统中总希望接入分配器的损耗越小越好，分配损失的大小与分配路数是有直接关系的，二分配器的分配损失一般在3.5dB，四分配器的分配损失一般在8dB。
分配器在使用中还可分为电流通过型、双向通过型；户外型、户内型等等。
分支器的功能是从所传输的有线电视信号中取出一部分馈送给支线或用户终端，其余大部分信号则仍按原方向继续传输。
合路器的工作原理
合路器的工作原理合路器（Combiner）是一种被广泛应用于无线通信系统中的设备，它的主要功能是将多个输入信号合并成一个输出信号。
在无线通信系统中，合路器常用于将多个基站的信号合并在一起，以供给天线进行发送。
合路器的工作原理可以简单概括为以下几个步骤：1. 输入信号分配：合路器的第一步是将多个输入信号按照一定的规则分配到不同的通路中。
这个分配规则可以根据系统的需求进行设计，常见的有等分分配和不等分分配两种方式。
2. 信号合并：每个通路中的信号经过放大和滤波等处理后，再经过合路器内部的电路进行合并。
合路器内部的电路通常由耦合器、功分器和相位调节器等组成。
- 耦合器：耦合器用于将来自不同输入通路的信号进行合并。
常见的耦合器有功分耦合器和混频耦合器两种。
功分耦合器可以将多个输入信号按照一定的功率比例进行合并，而混频耦合器可以将多个输入信号进行频率转换后再合并。
- 功分器：功分器用于按照一定的功率比例将来自耦合器的信号分配到不同的输出通路中。
常见的功分器有等分功分器和不等分功分器两种。
等分功分器将输入信号按照相等的功率比例分配到不同的输出通路中，而不等分功分器则根据系统的需求将输入信号按照不同的功率比例分配到不同的输出通路中。
- 相位调节器：相位调节器用于调节来自不同输入通路的信号的相位，以保证在合并时各个信号之间的相位一致。
相位调节器通常由可变电容器或可变电感器等组成。
3. 输出信号处理：经过合路器内部的合并电路后，多个输入信号被合并成一个输出信号。
输出信号经过放大和滤波等处理后，最终传输到天线进行发送。
合路器的工作原理可以通过以下实例更好地理解：假设有三个基站A、B、C，它们分别产生的信号为S1、S2、S3。
这三个信号需要通过合路器合并成一个输出信号，以供给天线进行发送。
1. 输入信号分配：合路器将信号S1、S2、S3按照等分分配的方式分配到三个通路中。
2. 信号合并：每个通路中的信号经过放大和滤波等处理后，再经过合路器内部的电路进行合并。
功分器和耦合器以及合路器的区别
功分器和耦合器以及合路器的区别功分器：功率分配器,将一个端口的信号功率等分给输出端口；合路器：功率合成,将两路或多路信号相加到一个端口；耦合器：将信号按照比例耦合到耦合端口.功分器反过来用,就是合路器.耦合器可以认为是功分器的一种,只不过不是等分.1、功分器：功率分配器，将一个端口的信号功率等分给输出端口；2、合路器：功率合成，将两路或多路信号相加到一个端口；3、耦合器：将信号按照比例耦合到耦合端口。
功分器反过来用，就是合路器。
耦合器可以认为是功分器的一种，只不过不是等分。
2、耦合器：是把一路输入信号按比例分配多路输出；例如10db耦合器，输入信号为50db，则输出信号分别为直接输出和耦合输出，分别为50db-插入损耗，40db-插入损耗。
合路器：是把多路输入信号合成一路输入；1. 在移动通信中，由于多信道的共用，为避免不同信道间的射频耦合引起的互调干扰，并考虑经济、技术及架设场地的因素，发射应使用天线共用器。
2. 合路器由空腔谐振器及环行器组成，空腔谐振器是一个高Q值的、低插损的带通滤波器。
环行器是一个正向损耗小（0.8dB）反向损耗大（20dB）三断口器件。
3. 为增强合路器工作的稳定性，现在一般采用内匹配技术既腔体之间不用软电缆连接。
为减小体积，一般采用方腔结构合路器主要技术指标:1. 插入损耗，4信道通常小于3.6dB， 8信道通常小于4.0dB；2. 信道间隔离度，通常要大于80dB；3. 输出与输入端口隔离度，通常要大于80dB；4. 频率漂移，通常经过一年老化不应超过3ppm;5. 输入驻波比，小于1.5dB合路器测试:1. 插入损耗测试；2. 信道间隔离度测试；3. 输入驻波比测试；4. 以上测量网络分析仪的测试线要做校正。
合路器也分为同频合成器和异频段合路器两种。
对同频段信号的合路（合成），由于信道间隔很小（250KHz），无法采用谐振腔选频方式来合路，常见的是采用3dB电桥。
功分器等器件的介绍
功分器－合路器无源器件根据实现原理分为微带型和腔体型两类。
微带型利用1/4波长的微带线，腔体型利用谐振腔。
相对而言，微带型器件便宜但插入损耗达0.5dB，而腔体型贵一些但插入损耗只有0.1dB。
功分器是最常见的无源器件，用于将一路信号均分为多路信号，起着功率平均分配的作用，常见的有二功分、三功分、四功分。
功分器反向应用就成了合路器。
耦合器是将一路信号分为不等的两路信号。
耦合器有三个端子，分别为输入、直通和耦合端。
根据输入与耦合端的功率差，分为5dB、6dB、7dB、10dB、15dB等多种型号，也可以根据直通和耦合端的比例，分为1:1，2:1，4:1等多种型号。
3dB电桥是一种特殊的耦合器，有两个输入端，直通和耦合端的比例为1:1，因此输入与耦合端的功率差为3dB。
3dB电桥用于将基站的信号合路，从效果上看相当于合路＋二功分。
合路器用于不同系统的信号合路，如GSM/PHS/WLAN/WCDMA等，因此可以理解为频率合路。
合路器中需要有滤波器。
功分器也可做合路器使用，例如二功分。
但是注意的是，二功分、3dB电桥与合路器在使用的过程中也有区别，比如从插损、功率、价格、隔离度等条件考虑使用。
1、二功分与3dB电桥：二功分与3dB的插损、隔离度差不多。
二功分做合路器使用插损3.4dB, 隔离度25dB,驻波较大,两端口in,一端口out。
3DB桥插损是3.2，隔离度也是25，驻波一般。
但是有两个输出口，比如输入两个30输出就是两个27。
3dB电桥的输出口也可随意定，两进一出\一进两出\两进两出其实都可以，多的一个口接上足够功率的负载就行了。
不接负载的其实也就是出厂就断接了,跟另接负载没什么两样的效果。
但是，对于驻波比要求高的时候只能用3dB。
另外，还要考虑器件的承受功率。
那么我想不通的是：在工程选择使用时，两者没有再实质性的区别么？2、二功分、3dB电桥与合路器：合路器:为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要用于不同频段的合路，可提供不同系统间最小的干扰。
功分器是什么以及功分器的作用
功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。
一个功分器的输出端口之间应保证一定的隔离度。
功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。
功分器也叫过流分配器,分有源,无源两种,可平均分配一路信号变为几路输出,一般每分一路都有几dB的衰减,信号频率不同,分配器不同衰减也不同,为了补偿衰减,在其中加了放大器后做出了无源功分器。
功分器的功能是将一路输入的卫星中频信号均等的分成几路输出，通常有二功分、四功分、六功分等等。
功分器的工作频率是950MHz－2150MHz，卫视烧友想必对功分器是再熟悉不过了。
以上三个器件的用途和性能是完全不同的，但在日常使用中往往容易把名称混淆了，使得人们在使用中容易产生困惑.*接收系统中的多台卫星接收机，共用一面天线，几面天线共用一台卫星接收机，以及两台以上卫星接收机和两面以上天线共用，它们之间的连接除了依靠电缆之外，主要是靠切换器的组合编程来实现的。
功分器是接多个卫星接收机用的.如果一套天线要接多个卫星接收机就要用功分器.根据所接接收机的多少选用功分器.如果接两接收机就用二功分器.接四接收机就用四功分器。
功分器 合路器
功分器合路器摘要：1.功分器和合路器的定义与作用2.功分器和合路器的工作原理3.功分器和合路器的应用领域4.功分器和合路器的发展趋势正文：一、功分器和合路器的定义与作用在通信领域，功分器和合路器是两种常见的无源器件。
功分器（Power Divider）是一种将一路输入信号能量分成两路或多路输出的设备，其输出信号的能量之和等于输入信号的能量。
合路器（Combiner）则是将多路输入信号合成一路输出的设备，其输出信号与输入信号特性相同。
简单来说，功分器是实现信号能量分配的设备，而合路器则是实现信号能量合并的设备。
二、功分器和合路器的工作原理功分器和合路器的工作原理主要基于微波传输线和反射原理。
1.功分器的工作原理：功分器通常采用平行四边形或梯形传输线结构。
当输入信号经过功分器的输入端时，信号能量会按照设定的比例分配到不同的输出端。
功分器内部有多个分支，每个分支对应一个输出端口。
通过调整分支的长度、宽度等参数，可以实现不同输出端口之间的信号能量分配。
2.合路器的工作原理：合路器内部有多个输入端口，信号经过这些输入端口后，会在输出端口汇聚。
在合路器内部，输入信号经过反射、叠加等过程，最终形成一个与输入信号特性相同的输出信号。
通过合理设计合路器的结构和参数，可以实现多路输入信号的高效合并。
三、功分器和合路器的应用领域功分器和合路器在通信系统中有广泛的应用，主要体现在以下几个方面：1.通信基站：在无线通信基站中，功分器和合路器常用于实现多通道信号的处理。
例如，在发射端，功分器可以将一路信号能量分配到多个发射通道，从而实现信号的并发传输；在接收端，合路器可以将多个接收通道的信号合并，便于后续信号处理。
2.卫星通信：在卫星通信系统中，功分器和合路器用于实现多路信号的切换和分配。
卫星通信系统中的信号传输通常涉及多个频率、多个极化、多个波束等复杂因素，因此需要使用功分器和合路器对信号进行灵活处理。
3.无线电监测与测量：在无线电监测与测量领域，功分器和合路器常用于信号的分析与测试。
功分器 合路器
功分器合路器摘要：一、引言二、功分器的定义与作用1.定义2.作用三、合路器的定义与作用1.定义2.作用四、功分器与合路器的区别与联系五、应用场景六、发展趋势正文：【引言】在无线通信系统中，功分器和合路器是非常重要的组件，它们在信号的传输和处理过程中发挥着关键作用。
本文将对功分器和合路器进行详细介绍，包括它们的定义、作用以及应用场景。
【功分器的定义与作用】功分器，全称为功率分配器，是一种将输入信号的功率按照一定的比例分配给多个输出端的设备。
它主要用于射频、微波和毫米波等高频信号的功率分配。
功分器的主要特点有：损耗低、驻波小、可靠性高、稳定性好等。
【合路器的定义与作用】合路器，全称为功率合成器，是一种将多个输入信号的功率合成到一个输出端的设备。
它主要用于射频、微波和毫米波等高频信号的功率合成。
合路器的主要特点有：损耗低、驻波小、可靠性高、稳定性好等。
【功分器与合路器的区别与联系】功分器和合路器的主要区别在于它们处理信号的方式：功分器是将输入信号的功率分配给多个输出端，而合路器是将多个输入信号的功率合成到一个输出端。
然而，两者在结构、原理和性能上存在一定的相似性，如都有较高的可靠性、稳定性，以及低损耗、驻波等特性。
【应用场景】功分器和合路器在无线通信系统中有着广泛的应用，如在基站、卫星通信、雷达、电子对抗等领域。
它们在信号传输和处理过程中发挥着关键作用，能够提高系统的性能和稳定性。
【发展趋势】随着无线通信技术的不断发展，对功分器和合路器的要求也越来越高。
未来的发展趋势将体现在以下几个方面：更高的性能、更小的体积、更低的成本以及更广泛的应用领域。
功分器 合成器
功分器合成器
功分器和合成器都是电路中常用的器件。
它们在电子设备的设计
和制造中起着重要的作用。
功分器是一种微波分配器件，它将一个输入信号分成两个或多个
输出信号。
功分器是非常重要的电路元件，它可以使用多种材料制造，包括铁氧体、氮化铝、氧化锆等。
功分器的主要作用是将一个信号分
成相同的强度和相位的两个输出信号。
合成器则是一种可以将多个输入信号合并成一个输出信号的电路。
合成器的作用主要是将多个输入信号合并后输出最终结果，与功分器
相反。
合成器的种类有很多，例如混频器、相位锁定环、滤波器等。
除了上述两者，功率分配器器件也是非常常见的。
它用于将单个
或多个输入信号分配到两个或多个输出信号。
功率分配器也是一种微
波分配器件，常用于无线通信和广播领域。
和功分器和合成器类似，
功率分配器也可以使用多种材料制造，例如铁氧体、微带线和储能器等。
以上三个器件都是电子设备中非常重要的组成部分，它们被广泛
应用于通信、电视、雷达等领域。
如果你是一个电子工程师或研究员，建议多了解这些器件的原理和应用。
合路器的工作原理
合路器的工作原理合路器（Combiner）是一种用于无线通信系统中的无源器件，它的主要功能是将多个输入信号合并成一个输出信号。
在无线通信系统中，合路器被广泛应用于信号的分配和合并，以提高系统的传输效率和性能。
合路器的工作原理可以简单地描述为：将多个输入信号通过合路器的端口输入，经过内部的电路处理后，合并成一个输出信号从合路器的输出端口输出。
合路器的工作原理涉及到两个重要的概念：功分器（Power Divider）和相位器（Phase Shifter）。
功分器是合路器的核心组成部分之一，它的作用是将输入信号按照一定的功率比例分配到不同的输出端口上。
常见的功分器有二分器、三分器、四分器等，它们的工作原理基本相同，只是功率分配比例不同。
相位器是合路器的另一个重要组成部分，它的作用是调整输入信号的相位，以实现相位对齐。
在合路器中，相位器通常被用于调整输入信号的相位差，使得输入信号在合并后的输出端口上具有相同的相位。
合路器的工作原理可以用以下步骤来描述：1. 输入信号：合路器的输入端口接收多个输入信号，这些输入信号可以来自不同的源设备或信号源。
2. 功分器分配：输入信号通过功分器，按照一定的功率比例分配到不同的输出端口上。
功分器根据设计要求，将输入信号的功率分配到不同的输出端口上，以满足系统的需求。
3. 相位对齐：输入信号经过功分器后，进入相位器。
相位器根据系统要求，调整输入信号的相位差，使得输入信号在合并后的输出端口上具有相同的相位。
4. 信号合并：经过相位器调整相位后的输入信号，进入合路器的合并器部分。
合并器将输入信号合并成一个输出信号，并从合路器的输出端口输出。
5. 输出信号：合路器的输出端口输出合并后的信号，该信号可以进一步传输给其他设备或用于系统的其他用途。
总结：合路器通过功分器将输入信号按照一定的功率比例分配到不同的输出端口上，然后通过相位器调整输入信号的相位差，最后将调整后的输入信号合并成一个输出信号。
合路器的工作原理
合路器的工作原理合路器是一种用于将多个电路或信号源合并成一个电路或信号源的设备。
它在电子通信、无线电频谱管理、电力系统等领域中得到广泛应用。
以下是合路器的工作原理的详细解释。
工作原理：合路器的主要功能是将多个输入信号合并成一个输出信号，或者将一个输入信号分成多个输出信号。
合路器通常由特殊的电路元件组成，如电容、电感、变压器等。
这些元件通过合理的连接方式和设计，实现了信号的合并或分离。
合路器的工作原理可以分为两种基本类型：功率合路器和信号合路器。
1. 功率合路器：功率合路器主要用于电力系统中，用于将多个电源或负载合并成一个电路。
它的工作原理基于能量守恒定律和电路分析原理。
当多个电源或负载连接到功率合路器时，合路器会根据电路的特性和设计，将这些电源或负载的功率合并成一个输出功率。
这样可以实现电力系统的灵活管理和优化利用。
2. 信号合路器：信号合路器主要用于无线通信系统和电子设备中，用于将多个信号源合并成一个信号源，或将一个信号源分成多个信号源。
信号合路器的工作原理基于电路分析原理和信号处理技术。
当多个信号源连接到信号合路器时，合路器会根据信号的特性和设计，将这些信号源的信号合并成一个输出信号，或将一个信号源的信号分成多个输出信号。
这样可以实现无线通信系统的频谱管理和电子设备的功能扩展。
合路器的工作原理还涉及一些基本的电路理论和参数，例如阻抗匹配、功率传输效率、频率响应等。
在设计和选择合路器时，需要根据具体的应用需求和信号特性，选择合适的合路器类型和参数。
同时，合路器的制造和测试也需要严格的质量控制和性能验证，以确保其可靠性和稳定性。
总结：合路器是一种将多个电路或信号源合并或分离的设备，其工作原理基于电路分析原理和信号处理技术。
根据应用需求和信号特性，选择合适的合路器类型和参数非常重要。
合路器在电子通信、无线电频谱管理、电力系统等领域中起着重要的作用，对于提高系统性能和资源利用效率具有重要意义。
功分器等器件的介绍
功分器－合路器无源器件根据实现原理分为微带型和腔体型两类。
微带型利用1/4波长的微带线，腔体型利用谐振腔。
相对而言，微带型器件便宜但插入损耗达0.5dB，而腔体型贵一些但插入损耗只有0.1dB。
功分器是最常见的无源器件，用于将一路信号均分为多路信号，起着功率平均分配的作用，常见的有二功分、三功分、四功分。
功分器反向应用就成了合路器。
耦合器是将一路信号分为不等的两路信号。
耦合器有三个端子，分别为输入、直通和耦合端。
根据输入与耦合端的功率差，分为5dB、6dB、7dB、10dB、15dB等多种型号，也可以根据直通和耦合端的比例，分为1:1，2:1，4:1等多种型号。
3dB电桥是一种特殊的耦合器，有两个输入端，直通和耦合端的比例为1:1，因此输入与耦合端的功率差为3dB。
3dB电桥用于将基站的信号合路，从效果上看相当于合路＋二功分。
合路器用于不同系统的信号合路，如GSM/PHS/WLAN/WCDMA等，因此可以理解为频率合路。
合路器中需要有滤波器。
功分器也可做合路器使用，例如二功分。
但是注意的是，二功分、3dB电桥与合路器在使用的过程中也有区别，比如从插损、功率、价格、隔离度等条件考虑使用。
1、二功分与3dB电桥：二功分与3dB的插损、隔离度差不多。
二功分做合路器使用插损3.4dB, 隔离度25dB,驻波较大,两端口in,一端口out。
3DB桥插损是3.2，隔离度也是25，驻波一般。
但是有两个输出口，比如输入两个30输出就是两个27。
3dB电桥的输出口也可随意定，两进一出\一进两出\两进两出其实都可以，多的一个口接上足够功率的负载就行了。
不接负载的其实也就是出厂就断接了,跟另接负载没什么两样的效果。
但是，对于驻波比要求高的时候只能用3dB。
另外，还要考虑器件的承受功率。
那么我想不通的是：在工程选择使用时，两者没有再实质性的区别么？2、二功分、3dB电桥与合路器：合路器:为选频合路器，以滤波多工方式工作，可实现两路以上信号合成，能实现高隔离合成，主要用于不同频段的合路，可提供不同系统间最小的干扰。
功分器、耦合器、电桥_原理与分析
功分器、耦合器、电桥原理与分析本文主要介绍通信链路上的部分无源器件，介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1）功分器的作用：是将功率信号平均地分成几份，给不同的覆盖区使用。
2）种类：功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为：微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.主要指标：包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗：指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。
（因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗）耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号，转换成毫瓦是1000毫瓦，将此信号通过理想3功分器分成3份的话，每份功率＝1000÷3＝333.33毫瓦，将333.33毫瓦转换成dBm＝10lg333.33=25.2dBm, 那么理想分配损耗＝输入信号－输出功率＝30－25.2=4.8dB,同样可以算出2功分是3dB，4功分是6dBl 插入损耗：指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。
插入损耗的取值范围一般腔体是：0.1dB以下；微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D的损耗，假设3功分是5.3dB,那么，插损＝实际损耗－理论分配损耗＝5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
功分器工作原理(图文)
功分器工作原理(图文)标题：功分器工作原理（图文）引言概述：功分器是一种常见的电子器件，用于将输入功率按照一定比例分配给多个输出端口。
本文将详细介绍功分器的工作原理，并通过图文方式进行解释。
正文内容：1. 功分器的基本原理1.1 分配网络功分器内部的分配网络是功分器的核心部份，它通过合理的电路设计将输入功率分配给各个输出端口。
分配网络通常采用微带线、插入损耗器等元件组成，以实现对输入功率的分配。
1.2 耦合结构功分器中的耦合结构用于实现输入端口和输出端口之间的相互耦合。
常见的耦合结构有同轴耦合、微带耦合等。
耦合结构的选择和设计对功分器的性能有着重要影响。
1.3 匹配网络为了保证功分器的输入和输出端口的阻抗匹配，功分器内部通常会设计匹配网络。
匹配网络的作用是将输入信号的阻抗与功分器的内部阻抗相匹配，以提高功分器的工作效率和性能。
2. 功分器的工作模式2.1 等分模式功分器在等分模式下，将输入功率均匀地分配给各个输出端口。
这种模式适合于需要将输入信号平均分配给多个接收器或者负载的应用场景。
2.2 不等分模式功分器在不等分模式下，将输入功率按照一定比例分配给各个输出端口。
这种模式适合于需要按照不同比例分配功率的应用场景，如天线阵列中的波束形成。
2.3 反向功分器反向功分器是一种特殊的功分器，它将多个输入信号按照一定比例合并为一个输出信号。
这种功分器常用于合并多个发射器的输出信号，以提高整体发射功率。
3. 功分器的性能指标3.1 分配均匀度分配均匀度是衡量功分器分配性能的重要指标，它表征了功分器在等分模式下各输出端口的功率分配误差。
分配均匀度越高，功分器的性能越好。
3.2 插入损耗插入损耗是功分器在信号分配过程中引入的功率损耗，它直接影响到功分器的工作效率。
通常情况下，功分器的插入损耗应尽量小。
3.3 隔离度隔离度是功分器内部各个输出端口之间的电磁隔离程度，它表征了功分器对于输入信号的隔离效果。
隔离度越高，功分器的性能越好。
功分器基础知识及市场分析及应用
功分器/合路器基础知识及泰格功分器产品的性能优势、市场推销分析本文主要目的之一为针对市场人员的技术培训，有些定义为便于理解并不是很严谨，所有提及概念、计算方法等不能作为产品的通用和专用验收的依据。
本文主要目的另一目的是针对及泰格功分器产品的性能进行分析，指出其优势，并对其应用和市场加以分析，为市场人员的工作提供帮助。
本文中会主要描述以下产品的基本功能，作用和技术指标的定义等。
l 功分器(功率分配器Power Divider, Power Splitter) l ) l合路器(Combiner) 1.功分器的原理及一些关键参数说明功分器是将输入的信号的能量进行分路，并实现多路信号的隔离；功分器的带宽可以很宽，比如1-12GHz,2-18GHz 等；分路时可以是等分或不等分；一般功分器都是等相位(0相位)输出，也就是说功分器的输出相位关系基本是相等的，要求不等输出相位的功分器的一般均只能实现10％左右的带宽。
图1 功分器示意图理论上，功分器的分路路数可以是无穷多路，功分器的分路路数可以是无穷多路，很多多路功分器均以很多多路功分器均以2路分路为基础，所以一般为2/4/8/16等2n 分路技术上实现较容易，而3/6/7/9/10/11等技术上实现较难。
Input Output1 相位0o 。
Output2 相位0o Output N 相位0o功分器的国际通用符号图2 功分器的国际通用符号功分器的国际通用符号1端口输入端（公共端），2和3端口的分配端本文为理解方便，采用了和实物一致端口画法。
图3 1分8的功分器的实际结构的功分器的实际结构(1分8功分器设计上是由7个 1分2功分器组成，这7个功分器分为3个层次)功分器的技术指标插入损耗(Insert Loss) 图4 功分器的插入损耗功分器的插入损耗l 插入损耗为功分器在系统中的实际能量衰减；插入损耗为功分器在系统中的实际能量衰减；l 功分器的插入损耗包含两个部分：功分器的分路损耗和功分器本身对能量的衰减(损耗)；Input Output Output l功分器分路损耗随功分路数不同而不同，见表1。
合路器、功分器的工作原理及其应用
概述：功分器，其英文名称为Power divider，它是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器。
功分器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。
功分器按输出通常分为一分二、一分三一分四、一分八、一分十六等。
一个功分器的输出端口之间应保证一定的隔离度。
原理：功分器是一类可以将一路的输入信号能量分成两路或者多路输出相等或不相等能量的器件，也可反过来，将多路信号能量合成一路输出，此时也可称为合路器。
主要用于天线阵列，混频器和平衡放大器的馈送网络，完成功率的分配，合成，检测，信号的取样，信号源的隔离，扫频反射系数测量等。
1.在移动通信中，由于多信道的共用，为避免不同信道间的射频耦合引起的互调干扰，并考虑经济、技术及架设场地的因素，发射应使用天线共用器。
2.合路器由空腔谐振器及环行器组成，空腔谐振器是一个高Q值的、低插损的带通滤波器。
环行器是一个正向损耗小（0.8dB）反向损耗大（20dB）三端口器件。
3.为增强合路器工作的稳定性，现在一般采用内匹配技术既腔体之间不用软电缆连接。
为减小体积，一般采用腔结构。
合路器主要技术指标:1. 插入损耗，4信道通常小于3.6dB， 8信道通常小于4.0dB；2. 信道间隔离度，通常要大于80dB；3. 输出与输入端口隔离度，通常要大于80dB；4. 频率漂移，通常经过一年老化不应超过3ppm;5. 输入驻波比，小于1.5dB合路器的测试:1. 插入损耗测试；2. 信道间隔离度测试；3. 输入驻波比测试；4. 以上测量网络分析仪的测试线要做校正。
合路器也分为同频合成器和异频段合路器两种。
对同频段信号的合路（合成），由于信道间隔很小（250KHz），无法采用谐振腔选频方式来合路，常见的是采用3dB电桥。
3dB电桥有两个输入口和两个输出口，两载频合路后，两个输出口均可作信号输出用，若只需要一个输出信号，则另一输出口需要负载吸收，此时的负载功率根据输入信号的功率来定，不能小于两个信号功率电平和的1/2，建议将两路信号分别接在不同走线方向的信号传输电缆上，这样可以避免采用过高成本的功放。
功分器、耦合器、电桥、双工器 原理与分析
功分器、耦合器、电桥、双工器原理与分析本文主要介绍通信链路上的部分无源器件，介绍器件的外观、作用、种类、主要技术指标定义和范围等。
1功分器1）功分器的作用：是将功率信号平均地分成几份，给不同的覆盖区使用。
2）种类：功分器一般有二功分、三功分和四功分3种。
功分器从结构上分一般分为：微带和腔体2种。
腔体功分器内部是一条直径由粗到细程多个阶梯递减的铜杆构成,从而实现阻抗的变换,二微带的则是几条微带线和几个电阻组成,从而实现阻抗变换.3）主要指标：包括分配损耗、插入损耗、隔离度、输入输出驻波比、功率容限、频率范围和带内平坦度。
以下对各项指标进行说明:l 分配损耗：指的是信号功率经过理想功率分配后和原输入信号相比所减小的量。
此值是理论值，比如二功分3dB，三功分是4.8dB,四功分是6dB。
（因功分器输出端阻抗不同，应使用端口阻抗匹配的网络分析仪能够测得与理论值接近的分配损耗）耦合器和三功分器图示分配损耗的理论计算方法:如上图所示。
比如有一个30dBm的信号，转换成毫瓦是1000毫瓦，将此信号通过理想3功分器分成3份的话，每份功率＝1000÷3＝333.33毫瓦，将333.33毫瓦转换成dBm＝10lg333.33=25.2dBm, 那么理想分配损耗＝输入信号－输出功率＝30－25.2=4.8dB,同样可以算出2功分是3dB，4功分是6dBl 插入损耗：指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量再减去分配损耗的实际值，（也有的地方指的是信号功率通过实际功分器后输出的功率和原输入信号相比所减小的量）。
插入损耗的取值范围一般腔体是：0.1dB以下；微带的则根据二、三、四功分器不同而不同约为：0.4~0.2dB、0.5~0.3dB、0.7~0.4dB。
插损的计算方法：通过网络分析仪可以测出输入端A到输出端B、C、D的损耗，假设3功分是5.3dB,那么，插损＝实际损耗－理论分配损耗＝5.3dB-4.8dB=0.5dB.微带功分器的插损略大于腔体功分器,一般为0.5dB左右,腔体的一般为0.1dB左右。
室分问题
功分器，合路器，耦合器之间有什么区别和作用
功分器：功率分配器，将一个端口的信号功率等分给输出端口；
合路器：功率合成，将两路或多路信号相加到一个端口；
耦合器：将信号按照比例耦合到耦合端口。
功分器反过来用，就是合路器。
耦合器可以认为是功分器的一种，只不过不是等分。
功分器全称功率分配器，是一种将一路输入信号能量
分成两路或多路输出相等或不相等能量的器件，也可
反过来将多路信号能量合成一路输出，此时可也称为
合路器。
一个功分器的输出端口之间应保证一定的隔
离度。
800MHz-2500MHz频率段二、三、四腔体系
列功分器，应用于GSM/CDMA/PHS/WLAN室内覆
盖工程。
光纤:分为无线耦和直接耦合
分为近端和远端它们之间通过光纤进行信号传输,这样信号的损耗比较小但成本比较高.
移频
同样分为近端和远端.它们是通过近端将使用的频率变到另外一频率上进行传输,在远端进行接收并变回原来的频率进行覆盖.变频的主要
目的是可以减小干扰
无线:
直接接收基站信号进行放大.这样会因为外界信号较多对信源的选取增加难度.但是成本最低
直放站又称为中继站，它接收基站发射的微弱信号，经放大后重发到需要覆盖的区域。
干放也称为干线放大器，它是用于补偿线缆传输中的射频信号损耗。
它们的共同点是：都是用于补偿信号链路中的损耗。
不同点是：直放站是补偿无线链路的损耗，它的增益较高，可达100dB，输入信号较弱，最低到－60dBm；干线放大器是补偿有线的损耗，增益较低，一般为30dB，输入信号在0dBm左右
直放站：过滤放大
干放：直接放大。
功分器工作原理
功分器工作原理
功分器工作原理是通过将输入功率分配到多个输出端口的器件。
它的基本原理是利用微带线、耦合器、组合器、减速器等元件，根据输入信号的特性和设计要求，在不同的输出端口上实现功率的分配和分割。
通常，功分器的输入端口和输出端口都采用微带线结构。
微带线是一种宽度较窄，由金属材料构成的导体线路，常用的金属材料有铜、银等。
通过改变微带线的宽度、长度和介质材料等参数，可以实现不同的功分比。
耦合器是功分器的关键元件之一，它的作用是将输入信号分配到不同的输出端口。
常见的耦合器有耦合线、耦合环、耦合微带线等。
当输入信号通过耦合器时，根据其设计和制作的特性，耦合器会将一部分信号耦合到其他微带线上，使得输入功率被分配到不同的输出端口。
组合器是功分器的另一个重要组成部分。
它由多个耦合器和微带线组合而成，用于实现多输入多输出的功分比。
当有多个输入信号进入组合器时，根据其设计和组合方式，组合器会将不同的输入功率分配到不同的输出端口，从而实现输入功率的分割。
减速器是功分器的最后一个组成部分，它的作用是减小不同输出端口之间的反射损耗。
减速器一般由一系列反射阻抗不同的微带线组合而成，用于调整不同输出端口的阻抗匹配，减小功分器的反射损耗，提高功分精度。
综上所述，功分器通过耦合器、组合器和减速器等元件，根据输入信号的特性和设计要求，实现输入功率的分配和分割。
它在无线通信系统、微波系统和雷达系统等领域中得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概述：
功分器，其英文名称为Power divider，它是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时也可称为合路器。
功分器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。
功分器按输出通常分为一分二、一分三一分四、一分八、一分十六等。
一个功分器的输出端口之间应保证一定的隔离度。
原理：
功分器是一类可以将一路的输入信号能量分成两路或者多路输出相等或不相等能量的器件，也可反过来，将多路信号能量合成一路输出，此时也可称为合路器。
主要用于天线阵列，混频器和平衡放大器的馈送网络，完成功率的分配，合成，检测，信号的取样，信号源的隔离，扫频反射系数测量等。
1.在移动通信中，由于多信道的共用，为避免不同信道间的射频耦合引起的互调干扰，并考虑
经济、技术及架设场地的因素，发射应使用天线共用器。
2.合路器由空腔谐振器及环行器组成，空腔谐振器是一个高Q值的、低插损的带通滤波器。
环
行器是一个正向损耗小（0.8dB）反向损耗大（20dB）三端口器件。
3.为增强合路器工作的稳定性，现在一般采用内匹配技术既腔体之间不用软电缆连接。
为减小
体积，一般采用腔结构。
合路器主要技术指标:
1. 插入损耗，4信道通常小于3.6dB， 8信道通常小于4.0dB；
2. 信道间隔离度，通常要大于80dB；
3. 输出与输入端口隔离度，通常要大于80dB；
4. 频率漂移，通常经过一年老化不应超过3ppm;
5. 输入驻波比，小于1.5dB
合路器的测试:
1. 插入损耗测试；
2. 信道间隔离度测试；
3. 输入驻波比测试；
4. 以上测量网络分析仪的测试线要做校正。
合路器也分为同频合成器和异频段合路器两种。
对同频段信号的合路（合成），由于信道间隔很小（250KHz），无法采用谐振腔选频方式来合路，常见的是采用3dB电桥。
3dB电桥有两个输入口和两个输出口，两载频合路后，两个输出口均可作信号输出用，若只需要一个输出信号，则另一输出口需要负载吸收，此时的负载功率根据输入信号的功率来定，不能小于两个信号功率电平和的1/2，建议将两路信号分别接在不同走线方向的信号传输电缆上，这样可以避免采用过高成本的功放。
一般来讲，功分器也可以作合路器使用。
区别在于承受的功率不同。
异频段合路器是指两个不同频段的信号功率合成所用。
如，CDMA和GSM功率合成；CDMA/GSM与DCS功率合成。
由于两个信号频率间隔较大，可以选用谐振腔选频方式对两路信号进行合成，其优点是插损小，带外抑制度高，而带外抑制指标是合路器较重要的指标之一，如带外抑制不够，会造成GSM与CDMA 之间的相互干扰。
常用频段功分器技术指标：
2路功分器
型号带通频率
(MHz)
插损
(dB)
隔离度
（dB)
输入
驻波比
输出
驻波比
通过功率
（W）
反射功率
（W）
连接形
式
温度
(°C)
尺寸
长x宽x高(mm)
UIY2PD4273A0.35~6.0 1.8 16 1.5 1.5 25 1 SMA-F -55~+85 42×73.5×11.5 UIY2PD2854A0.5~2.0 0.5 20 1.3 1.2 30 3 SMA-F -55~+85 28×54×10 UIY2PD2835A0.8~2.5 0.5 20 1.3 1.2 30 3 SMA-F -55~+85 28×35×10 UIY2PD4036A0.8~4.2 0.7 20 1.4 1.3 30 3 SMA-F -55~+85 40×36×20 UIY2PD2828A 1.0~2.0 0.4 20 1.3 1.2 30 3 SMA-F -55~+85 28×28×10 UIY2PD2828B 1.0~4.0 0.5 20 1.3 1.3 30 3 SMA-F -55~+85 28×28×10 UIY2PD2828C 2.0~4.0 0.4 20 1.3 1.3 30 3 SMA-F -55~+85 28×28×10
UIY2PD3033A 2.0~8.0 0.7 20 1.3 1.3 30 3 SMA,
N
-55~+85 30×33×20
16路功分器
型号带通频率
(MHz)
插损
(dB)
隔离度
（dB)
输入
驻波
比
输出
驻波
比
通过功
率
（W）
反射功
率
（W）
连接形
式
温度
(°C)
尺寸
长x宽x高(mm)
UIY16PD218170A400~4000 3 16 1.8 1.6 10 3 SMA-F -55~+85 218×170×10
优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。
公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至 110GHz, 功率最高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。
公司始终秉承“诚信为先、顾客至上、科技引领、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。
公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。
主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、射频滤波器、放大器等射频微波器件。
