安装全专业造价员培训讲义

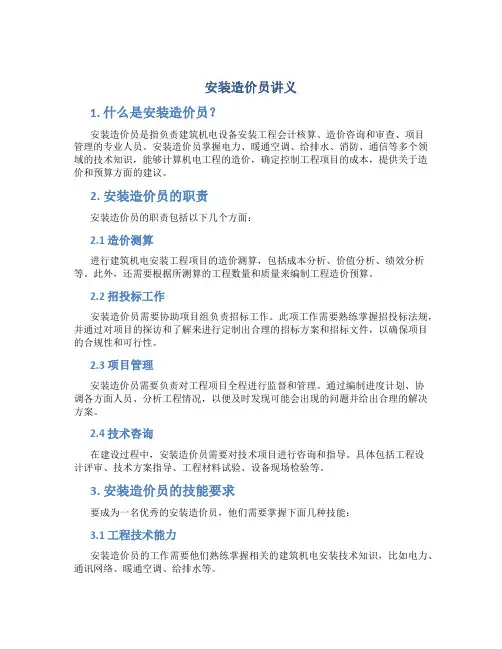

安装造价员讲义
安装造价员讲义1. 什么是安装造价员？安装造价员是指负责建筑机电设备安装工程会计核算、造价咨询和审查、项目管理的专业人员。
安装造价员掌握电力、暖通空调、给排水、消防、通信等多个领域的技术知识，能够计算机电工程的造价，确定控制工程项目的成本，提供关于造价和预算方面的建议。
2. 安装造价员的职责安装造价员的职责包括以下几个方面：2.1 造价测算进行建筑机电安装工程项目的造价测算，包括成本分析、价值分析、绩效分析等。
此外，还需要根据所测算的工程数量和质量来编制工程造价预算。
2.2 招投标工作安装造价员需要协助项目组负责招标工作。
此项工作需要熟练掌握招投标法规，并通过对项目的探访和了解来进行定制出合理的招标方案和招标文件，以确保项目的合规性和可行性。
2.3 项目管理安装造价员需要负责对工程项目全程进行监督和管理。
通过编制进度计划、协调各方面人员、分析工程情况，以便及时发现可能会出现的问题并给出合理的解决方案。
2.4 技术咨询在建设过程中，安装造价员需要对技术项目进行咨询和指导。
具体包括工程设计评审、技术方案指导、工程材料试验、设备现场检验等。
3. 安装造价员的技能要求要成为一名优秀的安装造价员，他们需要掌握下面几种技能：3.1 工程技术能力安装造价员的工作需要他们熟练掌握相关的建筑机电安装技术知识，比如电力、通讯网络、暖通空调、给排水等。
3.2 整合协调能力安装造价员需要在项目中具有独立思考和组织具有协调能力，能够将各种资源组织协调在一起，安排项目的具体实施。
3.3 财务核算能力安装造价员必须精通会计理论和实际操作，能够熟练掌握项目成本核算、预算编制、成本控制和会计分析等工作内容。
3.4 口头表达能力安装造价员需要和业主、监理单位、设计单位等多方沟通交流，说服他们支持工程的实施。
因此，他们的口头表达能力必须非常出色。
4. 如何成为一名安装造价员？要成为一名安装造价员，需要具备一定的学历和工作经验。
一般情况下，需要在建筑机电安装工程行业工作3-5年以上，并取得建筑机电工程师职业资格证书。
《造价员讲义》课件
课件改进建议
增加互动环节，提高学员参与度 优化课件结构，使内容更加清晰易懂 增加案例分析，提高学员实战能力 提供课后练习，巩固学习成果
YOUR LOGO
THANK YOU
汇报人： 汇报时间：20X-XX-XX
动画效果设计
动画类型：包 括进入、退出、 强调、过渡等
动画速度：根 据内容重要性 和观众接受度
调整
动画效果：选 择合适的动画 效果，如缩放、 旋转、平移等
动画时间：控 制动画持续时 间，避免过长 或过短影响观
众注意力
配色方案设计
主色调：蓝色， 代表专业、严谨、 理性
辅助色：灰色， 代表低调、沉稳、 内敛
课件中设有互动 环节，可点击相 应按钮进行互动
课件结束后，可 点击关闭按钮结 束播放
使用技巧
熟悉课件 内容，了 解每个知 识点
合理分配 时间，确 保每个知 识点都能 讲解到位
结合实际 案例，让 学员更容 易理解
鼓励学员 提问，及 时解答疑 问
课件内容 要与实际 工作相结 合，让学 员学以致 用
课件结束 后，对学 员进行考 核，确保 学习效果
讲解清晰：讲解 深入浅出，易于 理解
实用性强：案例 丰富，贴近实际 工作
互动性强：鼓励 学员提问，及时 解答疑问
教师评价
课件内容丰富， 知识点全面
课件设计合理， 易于理解
课件互动性强， 能够激发学生的 学习兴趣
课件实用性强， 能够帮助学生ቤተ መጻሕፍቲ ባይዱ 好地掌握知识
专家评价
内容全面：涵盖了造价员所需的专业知识和技能 讲解清晰：语言通俗易懂，易于理解 实用性强：结合实际案例，具有很强的实践指导意义 互动性强：鼓励学员参与讨论，提高学习效果
《造价员培训》课件
02
优秀的造价员能够为企业节约成本、提高效益，增强企 业的市场竞争力。
03
造价员在项目决策、设计、施工等阶段发挥着重要作用 ，为项目的顺利实施提供保障。
02 工程造价基础知识
工程造价概念
总结词
对工程项目建设过程中所花费的 费用进行估算、预算和决算的总 称。
详细描述
工程造价是工程项目建设的重要 环节，通过对项目全过程的费用 进行估算、预算和决算，确保项 目投资的科学性和合理性。
通过实际案例的操作练习 ，掌握软件的使用技巧和 方法。
工程造价软件在实际工作中的应用
A
提高工作效率
通过软件自动化计算和数据处理，大大提高了 工作效率，减少了人工误差。
促进信息共享
网络版软件支持多人协同工作，实现信息 实时共享，提高了团队协作效率。
B
C
方便数据分析和利用
软件提供了强大的数据分析和处理功能，方 便用户进行各种数据统计和分析。
02
详细描述
03
建筑工程造价管理实施步骤包括投资估算、设计概算、施工图预算、 招投标价格、合同价款和竣工结算等。
04
实施方法包括工程量清单计价法、定额计价法、成本加酬金计价法和 全过程造价管理法等。
建筑工程造价管理的效果评估
01
总结词：评估指标和效果评价
02
详细描述
03
04
建筑工程造价管理效果评估的 指标包括投资回报率、成本节 约率、预算偏差率和工期缩短
《造价员培训》PPT 课件
目录
• 造价员概述 • 工程造价基础知识 • 建筑工程造价管理 • 工程造价软件应用 • 案例分析与实践操作
01 造价员概述
造价员定义
01

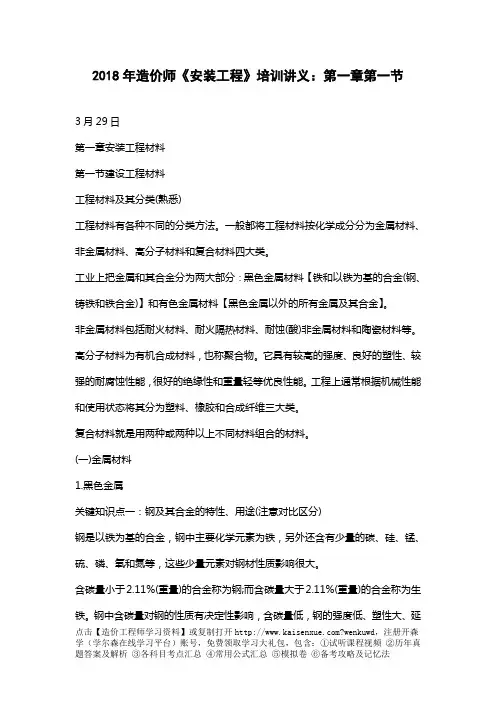

2018年造价工程师《安装工程》培训讲义完整版
2018年造价师《安装工程》培训讲义：第一章第一节3月29日第一章安装工程材料第一节建设工程材料工程材料及其分类(熟悉)工程材料有各种不同的分类方法。
一般都将工程材料按化学成分分为金属材料、非金属材料、高分子材料和复合材料四大类。
工业上把金属和其合金分为两大部分：黑色金属材料【铁和以铁为基的合金(钢、铸铁和铁合金)】和有色金属材料【黑色金属以外的所有金属及其合金】。
非金属材料包括耐火材料、耐火隔热材料、耐蚀(酸)非金属材料和陶瓷材料等。
高分子材料为有机合成材料，也称聚合物。
它具有较高的强度、良好的塑性、较强的耐腐蚀性能，很好的绝缘性和重量轻等优良性能。
工程上通常根据机械性能和使用状态将其分为塑料、橡胶和合成纤维三大类。
复合材料就是用两种或两种以上不同材料组合的材料。
(一)金属材料1.黑色金属关键知识点一：钢及其合金的特性、用途(注意对比区分)钢是以铁为基的合金，钢中主要化学元素为铁，另外还含有少量的碳、硅、锰、硫、磷、氧和氮等，这些少量元素对钢材性质影响很大。
含碳量小于2.11%(重量)的合金称为钢;而含碳量大于2.11%(重量)的合金称为生铁。
钢中含碳量对钢的性质有决定性影响，含碳量低，钢的强度低、塑性大、延点击【造价工程师学习资料】或复制打开?wenkuwd，注册开森伸率和冲击韧性高，钢质较软，易于冷加工、切削和焊接;含碳量高，钢的强度高、塑性小、硬度大、性脆和不易加工。
(以前考过)(1)钢及其合金的分类和牌号表示方法钢的力学性能(如抗拉强度、屈服强度、伸长率、冲击韧度和硬度等)决定于钢的成分和金相组织。
钢的成分一定时，其金相组织主要决定于钢的热处理，如退火、正火、淬火加回火等，其中淬火加回火的影响最大。
(以前考过)1)钢的分类。
2)钢牌号的表示方法。
我国钢铁产品牌号采用汉语拼音字母、化学符号和阿拉伯数字相结合的表示方法，即：①牌号中化学元素采用国际化学元素表示。
②产品名称、用途、特性和工艺方法等，通常采用代表该产品汉字的汉语拼音的缩写字母表示。
造价员培训讲义完整
土建造价员培训讲义第一章绪论第一节建设项目和建设程序一、基本建设的含义基本建设就是形成固定资产的生产过程，或是对一定固定资产的建筑、安装以及相关联的其他工作的总称。
基本建设是由一个个相关联的工程建设项目组成。
二、工程建设项目的分类1、按照建设项目的性质分：新建、扩建、改建、恢复、迁建2、按照建设项目的用途分：生产性和非生产性3、按照建设项目的建设过程分：筹建、在建、投产4、按照建设项目的投资规模分：大、中、小三、建设项目的组成1、建设项目：统计意义上的建设项目是指在一个总体设计范围内按照一个总体设计进行建设，经济上实行独立核算，行政上具有独立的组织形式的建设工程。
如一座工厂、一所学校即是一个建设项目。
2、单项工程（能独立使用）：单项工程是建设项目的组成部分，一般是指在一个建设项目中，具有独立的设计文件，建成后能够独立发挥生产能力或效益的工程。
3、单位工程（不能独立使用）：单位工程是单项工程的组成部分，它一般是指具有独立组织施工条件及单独作为计算成本对象，但建成后不能独立进行生产或发挥效益的工程。
4、分部工程（结构相似，所用机械材料大致相同）：分部工程是单位工程的组成部分。
一般是按单位工程的结构部位、使用的材料、工种或设备种类和型号等的不同而划分的工程。
5、分项工程（不具有完整的使用价值，实质为施工过程）：分项工程是分部工程的组成部分。
一般是按照不同的施工方法，不同的材料及构件规格，将分部工程分解为一些简单的施工过程。
四、基本建设程序第二节工程造价的基本内容一、工程造价的含义工程造价是指建设工程产品的建造价格，本质上属于价格的范畴。
理解：（1）站在投资者的角度：（2）站在市场角度：（3）站在承包商的角度：二、工程造价的特点1、2、3、4、三、工程造价的计价特征1、单件性计价2、多次性计价3、计价依据的复杂性4、组合性计价5、计价方法的多样性四、与工程建设相关的造价文件第三节工程造价管理一、工程造价管理的基本内涵工程造价管理是指为了合理的确定和有效的控制工程造价，以实现建设项目的目标，所进行的计划、组织、控制、协调等一系列活动。
安装造价员培训教程ppt课件
安装工程 生产、动力、起重、运输、传动和医疗、实验 等需要安装的机械设备的装配，与设备相连的 工作台、梯子、栏杆等安装工程，以及附设于 被安装设备的管线敷设工程及其绝缘、防腐、 保温、油漆等工作。 为测定安装工程质量，对单个设备进行单机试 运转和对系统设备进行系统联动无负荷试运转 而进行的调试工作。
1.概述
1.1 工程造价的概念
1.1.1 建设项目投资 投资主体为获取预期收益，在选定的建设项 目上投入所需全部资金的经济行为。
• 建设资金（固定资产投资） 是投资主体为特定的目的，已达到预期收益 的资金垫付行为，形成了企业的固定资产、 无形资产和递延资产。
• 流动资金（投资） 投资主体为项目投产而投入的铺底流动资金。
煤气增容费、人防工程建设费。
* 施工机构迁移费 成建制搬迁的由原驻地至另一地区发生的差 旅费、搬运费。
* 引进技术和进口设备其他费 商品检验、来华接待生活费、排除费用、技 术资料、……
➢ 与末来企业经营有关的费用
* 联合试运转费 竣工验收前，整个车间、生产工艺、负荷、 无负荷系统试运转。
* 生产准备费 生产工人和技术人员的培训费、提前进厂人 员费用 。
* 汇率、利率、税率变化
建设期贷款利息
指向国内银行和其他非银行金融机构贷款、出 口信贷、外国政府贷款、国际商业银行贷款以及 在境内外发行的债券等在建设期间内应偿还的借 款利息。
当年应计利息＝〔年初借款本息累计
＋ 本年借款额/2〕×年利率
固定资产投资方向调节税（暂缓征收） 按优先发展（能源、交通、原材料）、鼓励、限制、 禁止实行差别税率，税率为0%、5%、10%、15%、30% 五个档次。差别税率分基本建设（0%、5%、15%、30%） 和更新改造（0%、10%）项目投资两类 。
造价员培训讲义(3章)
定额反映一定时期的社会生产力水平
建设工程定额反映了工程建设投入与产出的关系，它一般除了规定的 数量标准以外，还规定了具体的工作内容、质量标准和安全要求等。
2021/2/28
3
二、定额的作用
定额是编制计划的基础 定额是确定工程造价的依据和评价设计方案经济合理性的尺度 定额是组织和管理施工的工具 定额是总结先进生产方法的手段
2021/2/28
6
五、我国建设工程定额发展过程
第一阶段（1950～1957年）是概预算定额管理逐渐被削弱的阶段 第二阶段（1958～1966年）是概预算定额管理逐渐被削弱的阶段
第三阶段（1966～1976年）是概预算定额管理工作遭到严重破坏的 阶段
第四阶段（1976年至90年代初）造价管理工作整顿和发展的时期
2021/2/28
4
三、定额的特点
权威性 科学性 统一性 稳定性和时效性 系统性
2021/2/28
5
四、定额的产生及发展
定额产生于19世纪末20世纪初 美国工程师泰勒（F．W．Tayloy，1856-1915）
为了提高工人的劳动效率，制定出工时定额。 泰勒制
对提高劳动效率做出了显著的科学成就。
1
一、预算定额的概念 二、预算定额的作用 三、现行通信建设工程预算定额的编制依据和基础 四、现行通信建设工程预算定额的编制原则 五、现行通信建设工程预算定额消耗量的确定 六、现行通信建设工程预算定额的构成
2021/2/28
2
一、定额的概念
所谓定额，就是规定的额度，是在一定的生产技术和劳动组织条件下， 完成单位合格产品在人力、物力、财力的利用和消耗方面应当遵守的 标准。
2021/2/28
全国造价员培训教材(安装专业)计量与设计实务
全国造价员培训教材安装专业计量与计价实务第一篇、安装工程基础知识第一章、安装工程识图A：电一、图纸分类、1。
平面图：①电力设备安装的位置②架空式电缆线路的走向及回路编号③安装要求的说明标注2。
系统图：①设备数量及其容量的多少及大小②电源进线方式、二次回路的标注③设备及管线的安装方式3。
安装图:①设备安装图②部分安装大样图(清晰的放大图）③非标准件制作图④图纸设计说明及材料表要点：必须懂得和熟悉上述三大图，因为在做预算时，三大图是必不可少的，缺一不可。
二、识图、1. 电气设备及元件的图形符号，例：2. 电气元件的安装方式标准代号，例：SR（表示 )电力配电箱盘SR （表示）沿钢索敷设要点: 符号及代号最好能记得一些,若记不得也无关系。
因为一般这些都在材料表中或设计说明中亦已交待清楚了。
你只要按其数量、容量、方式进行预算，套准定额子目就行了。
B：水三、图纸分类（给排水工程分类）：1。
室外管道及附属设备图(施工平面图）2。
室内管道及卫生设备图（施工平面图）3. 水处理工艺设备图 (施工平面图）4。
管道轴测图5. 详图（大样放大图）四、平面图的识读1。
弄清用水设备及器具的安装位置、高度、数量2。
弄清管道的大小（指直径）及其走向和坡度3。
搞清楚管道与其他管道（指气、电管道）之间间距关系,考虑是否需要更换图纸五、轴测图的识读1。
主要掌握管道的标高(离地和离面下的高度与尺寸）2. 掌握管道走向及其连接方式（指接、焊接、水泥接）3.接管道长度，正确估计其安装支架、托架数量。
计入预算中要点: 基本掌握水龙头、闸门、符号,其他符号无须不熟，和电气一样，材料表中都有明确规定。
C：通风空调（采暖系统）本章节和管道(水)系统一样.只是符号略有管便，但这也无关大局，材料表中已有说明。
六、设备材料清单:电、水、暖（通风）它们的设备清单,都在图纸的材料表中有说明。
无须再行补充，照抄就行。
第二章、安装工程材料基础知识一、工程材料1.金属材料①黑色金属：生铁、铸铁、钢②有色金属:黑色金属外所有金属及其合金，如：铜、铝等2.非金属材料：非金属材料包括高分子材料和无机非金属材料如：砖、瓦、玻璃、金属陶瓷、耐火、乙烯、水泥等材料、其中分子量大于500，如塑料等属高分子材料（含有弹性材料）.3.复合材料：不同化学性质、不同组织结构的混合材料，叫复合材料.如：玻璃钢及各种纤维复合材料。
安装造价员讲义资料
全国造价员安装造价员讲义学校：学院：教师：第一讲概论一．本课程研究对象与任务（一）建筑安装工程定额1、预算定额：按社会平均必要劳动量确定的建筑安装工程合格单位产品所消耗的物化劳动和活劳动的数量标准（额度）。
2、安装工程预算定额：指规定消耗在安装工程要素上的劳动力、材料和机械台班数量的标准。
3、工程基本构成要素：指组成安装工程的最小工程单位“细目”和“子目”。
（二）建筑安装工程造价1、建筑安装工程单位基价表以建筑安装工程定额（国家）为基础，结合各定额执行地区的实际价格，用“量”、“价”结合的方式定出合格单位工程子目的价格，称为建筑安装工程单位基价表。
2、建筑安装工程造价以安装工程施工图预算编制为重点，讲述了安装工程预算费用的构成及计算方法(定额计价、清单计价)。
对建筑电气工程、给排水工程、采暖供热工程、通风空调工程、设备安装工程等施工图预算编制方法和步骤分别进行了较详细的讲述。
（三）工程量清单及工程量清单计价1、实行工程量清单及工程量清单计价的背景长期以来工程预算定额是我国承发包计价、定价的主要依据。
现预算定额中规定的消耗量和有关施工措施性费用是按社会平均水平编制的，以此为依据形成的工程造价基本上也属于社会平均价格。
这种平均价格可作为市场竞争的参考价格，但不能反映参与竞争企业的实际消耗和技术受理水平，在一定程度上限制了企业的公平竞争。
20世纪90年代国家提出了“控制量、指导价、竞争费”的改革措施，将工程预算定额中的人工、材料、机械消耗量和相应的量价分离，国家控制量以保证质量，价格逐步走向市场化，这一措施走出了向传统工程预算定额改革的第一步。
但是，这种做法难以改变工程预算定额中国家指令性内容较多的状况，难以满足招投标竞争定价和经评审的合理低价中标的要求。
因为，国家定额的控制量是社会平均消耗量，不能反映企业的实际消耗量，不能全面体现企业的技术装备水平、受管理水平和劳动生产率，不能体现公平竞争的原则，社会平均水平不能代表社会先进水平，改变以往的工程预算定额得计价模式，适应招投标的需要，推行工程量清单计价办法是十分需要的。
2024版全国造价员培训资料ppt课件
造价员职业定义与职责
造价员职责
负责编制工程的施工图预、结算及工料分析，编审工程分包、劳务层的结算。
编制每月工程进度预算及材料调差（根据材料员提供市场价格或财务提供实际价格） 并及时上报有关部门审批。
造价员职业定义与职责
审核分包、劳务层的 工程进度预算（技术 员认可工程量）。
根据现场设计变更和 签证及时调整预算。
案例四：某园林景观绿化工程造价分析
工程概况
造价构成
案例分析
实战演练
介绍该园林景观绿化工程的 基本情况，包括景观类型、 绿化面积、植物配置、施工
条件等。
详细分析该工程的造价构成， 包括绿化种植费、园路及场 地铺装费、园林小品及设施
安装费、其他费用等。
结合具体数据，分析该工程 在造价方面的特点和问题， 如植物价格差异、施工工艺
实战演练
提供类似工程的造价分析实例，引导学员 进行实战演练，掌握商业综合体安装工程 造价分析的方法和技巧。
案例分析
结合具体数据，分析该工程在造价方面的 特点和问题，如设备选型、安装工艺、调 试周期等。
案例三：某市政道路桥梁工程造价分析
工程概况
介绍该市政道路桥梁工程的 基本情况，包括道路等级、 桥梁类型、结构形式、施工 条件等。
提供类似工程的造价分析实例，引导 学员进行实战演练，掌握住宅楼工程 造价分析的方法和技巧。
案例二：某商业综合体安装工程造价分析
造价构成
详细分析该工程的造价构成，包括设备购 置费、安装费、调试费、其他费用等。
A 工程概况
介绍该商业综合体安装工程的基本 情况，包括工程规模、系统组成、
设备配置等。
B
C
D
ห้องสมุดไป่ตู้
培训安装工程造价员(3篇)
第1篇随着我国经济的快速发展和建筑行业的日益繁荣，安装工程造价员这一职业逐渐受到广泛关注。
作为建筑行业的重要组成部分，安装工程造价员负责对建筑安装工程进行成本核算、预算编制和成本控制等工作，对提高工程效益和确保工程顺利进行具有重要意义。
为了提升安装工程造价员的技能水平，本文将从以下几个方面对培训内容进行详细阐述。
一、培训目标1. 使学员掌握安装工程造价的基本理论和方法；2. 提高学员对安装工程预算编制和成本控制的能力；3. 培养学员具备良好的职业道德和职业素养；4. 拓宽学员的职业发展空间。
二、培训内容1. 安装工程造价基本理论（1）安装工程造价的定义及分类（2）安装工程造价的构成要素（3）安装工程造价的编制原则和依据2. 安装工程预算编制（1）安装工程预算编制的方法和步骤（2）安装工程预算编制的注意事项（3）安装工程预算编制的软件应用3. 安装工程成本控制（1）安装工程成本控制的意义和原则（2）安装工程成本控制的措施和方法（3）安装工程成本控制的软件应用4. 安装工程招投标（1）安装工程招投标的流程和注意事项（2）安装工程招投标文件的编制（3）安装工程招投标中的报价策略5. 安装工程合同管理（1）安装工程合同的基本概念和特点（2）安装工程合同的订立和履行（3）安装工程合同纠纷的处理6. 安装工程法规与政策（1）安装工程相关的法律法规（2）国家及地方政府的政策导向（3）安装工程行业的市场趋势三、培训方法1. 讲授法：由资深安装工程造价员和专家学者进行系统讲解，使学员掌握安装工程造价的基本理论和方法。
2. 案例分析法：通过实际案例，让学员了解安装工程造价在实际工作中的应用，提高学员的实践能力。
3. 讨论法：组织学员进行小组讨论，培养学员的团队协作能力和沟通能力。
4. 实践操作法：利用模拟软件或实际工程，让学员进行实际操作，提高学员的动手能力。
5. 考试考核法：对学员的学习成果进行考核，确保培训效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装造价员培训讲义一、专业基础知识(一)了解安装工程常用材料得分类、基本性能及用途;(二)了解安装工程主要施工工艺与方法;(三)了解安装工程相关标准规范得基本内容。
二、工程计量(一)熟悉安装工程识图基本原理与方法;(二)熟悉安装工程及常用材料图例;(三)掌握安装工程工程量计算;给排水一、管道系统1.生活给水管道系统 J2.污水管道系统 W3.废水管道系统 F4.雨水管道系统 Y4.1空调雨水系统KY4.2阳台雨水系统Y二、管道得规格:DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125 、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500注:DN表示公称直径(约等于管道外径Ф-管壁厚×2)= 内径Ф表示外径三、材料:1.管道材料a.金属管道:镀锌钢管、焊接钢管、无缝钢管、铸铁管、不锈钢管、铜管、铝管。
非金属管道:玻璃钢管、玻璃管、PPR塑料管、uPVC塑料管、砼(水泥管)管、双壁塑料波纹管、孔网钢带塑料复合管、钢塑复合管、高密度聚乙烯(CHPPE)、缠绕结构壁排水管、衬塑复合管2.管道上得附属材料:各种阀门、卫生洁具、器具、水箱、各种法兰盘、各种沟槽管件、各种镀锌管件、各种套管、各种现场制作得管件。
四、计算规则:A.图纸目录:了解工程范围及内容。
B.设计说明:了解设计意图,明确材料规格、型号、图形符号。
C.材料表:了解材料种类、型号、数量仅供参考,了解设备参数。
管道长度按米计算,并以施工图(竣工图)上管道得中心线为准量取长度,不扣除各种阀门、管件、水表所占长度。
F.管道工程量提取注意事项:1.先提取平面图、详图。
2.后提取系统图。
3.瞧图时,一定要平面图与系统图相结合。
4.分清楚材质、型号规格、名称、连接方式。
5.管道有阀门井得以阀门井为界,无阀门井得以室外墙1、5米为界。
给排水管道需要提取:管道、阀门、管道支架(排水管道、雨水管道、DN32以下给水管道得支架定额已包括,不在计算)、套管(防水,一般穿墙)、管道清洗、消毒、卫生洁具、水箱。
五、定额:1.工程按二类,取费。
2.住宅工程:其中泵房套用第6册工业管道,其它套用第8册给排水定额3.各种阀门,凡就是工艺相同得阀门都可以套用类似定额。
4.给排水中与阀门配套得法兰盘不提取工程量与套定额,法兰盘已作为辅材考虑(泵房除外)。
5.室内外给排水铸铁管已包括接头零件(管件),但接头零件按设计要求另计价格。
A.室外给水管道其配套管件按设计要求计算出其个数。
室内给水管道其配套管件按定额含量计算,此含量也适用PPR管道,但PPR管道得带丝管件应按图要求计算工程量。
C.室内uPVC排水管道其配套管件按定额含量。
D.室内铸铁管道其配套管件按定额含量。
6.DN32以内得给水管道(含DN32)不计算支架工程量,其余以上得给水管道支架工程量按设计要求计算。
7.管道过楼板或墙体得穿墙套管(一般穿墙)套用第八册,防水(钢性、柔性)套管第六册得定额。
一般穿墙套管规格比管道大两个级别如DN40-DN65。
钢性与柔性防水套管就是管道本身,使用范围:一般为以下几种情况A.过水池壁(柔性),B.沉降缝、伸缩缝(钢性)C.室外墙(地下、地上) (钢性)规格为管道本身大小,不按大两级考虑,大两级费用已考虑在定额中,详见“全统定额”第六册,防水套管工料分析。
8.成套安装得卫生洁具,定额基价表内已按国标图集综合考虑了卫生洁具与给水管、排水管道连接得人工与材料用量,其工程量不得另算,即卫生洁具国标图集材料表中所列材料用料全部按辅料考虑(洁具除外),如只安装管道不安装洁具,那管件要算。
9.泵房得所有管道、阀门等执行第六册工业管道工程定额。
管道除锈、刷油执行第十一册定额。
10.管道防腐表面积计算公式:S=π×D×L式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米。
11.管道土石方执行土建定额,管道沟土石方回填执行土建定额,应扣除管道所占体积,但DN50以下管道不扣除管道所占体积。
12.所有安装在管道间、封闭管廊内得管道及其附属配件其基价人工系数×1、3。
13.给水管道、埋地管道、除锈、防腐、加强防腐(一般为两布三油)14.明装给水管道除镀锌管道刷两遍银粉漆外,其它管道一般不做防腐。
15.管道水冲洗、消毒以米为单位。
16.给水管道试压已包括在定额。
17.排水管道得套定额有:管道本身、除锈、防腐、挖土方。
18.脚手架搭拆费:按定额人工费相关比例计取(软件自动生成)。
19.高层增加费:按相应楼层数(六层以下不计)以定额人工费相关比例计取(软件自动生)。
20.超高增加费: 定额中操作高度均以3、6m为界限,如超过3、6m时,其超过部分(指3、一、管道得规格:DN65、DN80、DN100、DN125 、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500二、管道材料1、镀锌钢管、焊接钢管、无缝钢管2、管道上得附属材料:各种阀门、水箱、各种法兰盘、各种沟槽管件(三通、弯头、大小头、接头)、各种套管、各种现场制作得管件(三通、弯头、大小头、接头)。
三、计算规则:一.图纸目录:了解工程范围及内容。
二.设计说明:了解设计意图,明确材料规格、型号、图形符号。
3.材料表:了解材料种类、型号、数量仅供参考,了解设备参数4.管道长度按米计算,并按施工图(竣工图)得中心长度计算工程量,不扣除各种阀门、管件、水表所占长度。
5.管道工程量提取注意事项:6.先提取平面图、详图。
7.后提取系统图。
8.瞧图时,一定要平面图与系统图相结合。
9.分清楚材质、型号规格、名称、连接方式。
消火栓管道:需要提取管道、阀门、各种法兰盘、管道支架(DN32以下管道得支架定额已包括,不在计算)、套管(防水,一般穿墙)、管道清洗、水箱。
三.定额:1.工程按二类,取费。
2.消火栓系统管道套用第八册定额,该系统阀门也套用第八册定额。
3.消火栓箱、水泵接合器套用第七册定额。
4.消防泵、稳压泵套用第一册定额。
5.消火栓管道得除锈、刷油、防腐套用第十一册定额。
6.消防系统带电信号得阀门(如电动阀门其接线工作指弱电控制线)套用第十册定额。
7.各种水泵得设备地座与砼基础得灌漿,地脚螺栓孔灌漿套用第一册定额。
成套消火栓包括:消防箱(高0、8m×宽0、65m×厚0、21m或高0、65m×宽0、45m×厚0、20m)、水枪φ19、水带(20m或25m)、接口、消火栓。
9.每套消火栓支管(DN65),按施工经验取长度为1、1m～1、2m10.消火栓管道得试压工作已包括在管道安装定额中,不另计算。
管道得水冲洗以“m”为单位,套用第八册定额。
11.消火栓管道穿越地下室外墙、水池壁(柔性)、沉降缝、伸缩缝、屋面时其套管按钢性防水套管考虑。
消火栓分普通消火栓与减压、稳压消火栓。
普通消火栓需减压时,直接在消火栓口安装减压孔板,该孔板可不计安装费,但要计主材价格。
13.带卷盘得消火栓(自救式消火栓),该箱规格高1、0m×宽0、65m×厚0、24m14.沟槽管件连接得消火栓管道,其沟槽管件(三通、四通、弯头、大小头、刚性接头)按图纸另计算。
15.丝接或焊接得消火栓管道,其管件按定额含量计算,不需要在图纸上计算。
16.规范规定消火栓中心距地1、1m。
支架: 消火栓立管支架用横T型支架,每层一个,井内高度距地不低于1、5m,井外高度距地不低于1、8(竖用钢板600mm×60mm×8mm,横用角钢长度300mm),水平管道支架用倒门型(倒横用钢板600mm×60mm×8mm,门高用角钢长度100m,门宽用角钢长度250mm),支架间距按2、8m～3m考虑,距水平转弯处300mm应安装一个支架。
地上支架门型(倒横用钢板600mm×60mm×8mm,门高用角钢长度50m,门宽用角钢长度250mm),支架间距按6m虑,距水平转弯处300mm应安装一个支架。
18.脚手架搭拆费:按定额人工费相关比例计取(软件自动生成)。
19.高层增加费:按相应楼层数(六层以下不计)以定额人工费相关比例计取(软件自动生)。
超高增加费: 定额中操作高度均以3、6m为界限,如超过3、6m时,其超过部分(指3、6m至操作高度)得定额人工费乘以下列系数:一、管道得规格:DN25、DN32、DN40、DN50、DN65、DN80、DN10、DN125 、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500二、管道材料1、镀锌钢管、焊接钢管、无缝钢管2、管道上得附属材料:各种阀门、水箱、各种法兰盘、各种沟槽管件(三通、弯头、大小头、接头)、各种套管、各种现场制作得管件(三通、弯头、大小头、接头)。
三、计算规则:1.图纸目录:了解工程范围及内容。
2.设计说明:了解设计意图,明确材料规格、型号、图形符号。
3.材料表:了解材料种类、型号、数量仅供参考,了解设备参数4.管道长度按米计算,并按施工图(竣工图)得中心长度计算工程量,不扣除各种阀门、管件、水表所占长度。
5.管道工程量提取注意事项:a.先提取平面图、详图。
b.后提取系统图。
c.瞧图时,一定要平面图与系统图相结合。
d.分清楚材质、型号规格、名称、连接方式。
喷淋管道:需要提取管道、阀门、各种法兰盘、管道支架(DN32以下管道得支架定额已包括,不在计算)、套管(防水,一般穿墙)、管道清洗、水箱。
喷头下支管:严格说,下支管长度=管道标高-吊顶标高,一般施工现场喷淋管道主管常为贴梁安装,一般吊顶高度为2、4m。
喷头下支管预算时,一般为0、4m、0、5m、0、7m,一般情况下根据楼层高度与吊顶高度决定下支管长度。
喷淋系统工程量主要有:管道、套管、阀门、水流指示器、信号蝶阀、湿式报警阀、末端试水装置、压力表、水泵接合器、水泵、支架制安、喷头、减压孔板、吸热盘φ400mm,装饰盘φ70mm。
8.自动喷水系统配水支管末注明管径者,按以下确定:管径 DN25、 DN40、 DN50、 DN65、 DN80、 DN100喷头数 1、 2-4、 5-6、 7-9、 10-15、 16-329.喷头计算时,必须分清楚有无吊顶。
10.每套水泵接合器包括配套得阐阀、减压阀、安全阀,该配套得阀门不在计算安装费。
11.喷淋系统管道得支架常用形式:a“丅”形,适用于沿墙安装管道,b、“倒门”形,适用于吊顶内安装管道,其管径DN65～DN200。
如DN65～DN100,门宽度250mm,DN125～DN200,门宽度300mm。
