电机相位断相保护器电路图
浅谈三相异步电动机断相保护
Ｃ Ａ ＭＮ Ｈ Ａ ＨＲ Ｉ Ｃ Ｉ Ｇ Ｎ
浅谈三相异步电动机断相保护
◎张小敏 李 晓华 张爱婷
（ 郑煤 集 团供 电处 河南 新 密 ４ ２ ７ ） ５ ３ １
摘
要： 叙述 电动机 常 见的 断相 形式 及后 果 ， 针对 相应 情况 设置 的保 护形 式 。 并
文献标 识码 ： Ａ 文 章编 号 ：６ ３０ ９（ １） — １ １Ｏ １７ — ９２ ０ ０ ７ ０４ 一 １ ２ ０ 光敏 三极 管饱 和导 通 ， 电器 Ｊ 线 圈得 电 ， 闭触 点断 开 ， 交 继 的 常 使 流接 触器 的线 圈失 电 ， 电机停 止运 行 。 般 来 说 电 动 机 端 电 压 不 对 称 一 定会 产 生 三 相 不 对 称 电 流 。 三相 对称 电压 也可 能产 生不 对称 三相 电流 。 而 因此从 理论 上
Ｖ 、 ２和 Ｖ 饱 和 导 通 ， 门 的三 个 输 入端 均 为低 电压 。 输 出 １Ｖ ３ 或 其 目前 电压 检测 型取 样 电路 有 星形 取 样 电路 、双 星 形取 样 电 路 两大 种 。下 面主 要论 述星 形取 样 电路（ 星形 取样 电路 是＿ 形 双 星
取 样 电路 的改进 形式 ） 电路 如 图一所 示 。 。 ３个阻 值相 同 的电阻 分 别接在 电动机 的 ３ 个进 线端 成星 形 ， 电器 Ｊ 继 的常 闭触 点 串接 在 控制异步电动机 的交流接触器的 自锁电路中，假设三相电源电 压 是 对称 的 。 且各 相 电压 的有 效 值相 同 ， 电源 没 有 断相 时 ， 形 星 电阻 中点 Ｍ与 Ｎ点 （ 相 电源 的 中性 导线 ） 间 无 电压 ， 在 它 三 之 接 们 之 间光 电耦合 器 的发光 二极 管不 亮。 电源 断相 时 Ｍ 点与 Ｎ点 之 间将 产 生较 大 的电位 差 ， 光 电耦合 器 发光 二 极 管发 亮 ， 的 使 它
电机相位断相保护器电路图
电机相位断相保护器电路图相位保护器电路(包括三相电压不平衡,相序异常、错相、断相保护等)这里介绍的断相保护器具有可以用在主干网，也可以用在电动机上。
此断相保护器具有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护(电压允许波动范围在90％Ue～110％Ue，任意一相或者两相断相均能起到保护作用．三相电压不对称度≥13％时能可靠的动作)等。
断相保护器电路原理图见图1所示。
工作原理介绍如下：A、B、C并相位保护器电路(包括三相电压不平衡,相序异常、错相、断相保护等)这里介绍的断相保护器具有可以用在主干网，也可以用在电动机上。
此断相保护器具有的功能，包括相序异常、错相保护、断相保护、三相电压不平衡偏差较大保护(电压允许波动范围在90％Ue～110％Ue，任意一相或者两相断相均能起到保护作用．三相电压不对称度≥13％时能可靠的动作)等。
断相保护器电路原理图见图1所示。
工作原理介绍如下：A、B、C并接于AC380V动力线电网的A、B、C三相上，由R1、R4、R2、R5、C1、R3、R6、R16、R17、C6组成的移相电路。
在相序正确、不缺相的正常电压下，则由二极管D5、D7、D8、D13组成的整流输入端的矢量电压较小，整流后的电压也小。
当缺相和相序错误时，则输出电压瞬时上升到13v左右。
经V4滤波、R8限流后，由D9稳压，R9、R10、R11降压匹配后经C5滤波．经限流电阻R12输入给比较器LM358的②脚，作为被检测的信号电压。
供电由380V／13V变压器接于A、B两相。
经C2滤波、R7限流降压、D6稳压、C3再次滤出瞬时波后，一路做LM358的供电，另一路由R13、R14分压后产生5—7V的基准电压。
输入给LM358的③脚。
经LM358电压比较器输出比较后的判断信号。
经稳压和限压电路后(C7、D14是提高门限电压，防止单个脉冲电压干扰误动作)，由O1驱动继电器动作。
ABC接入电网中如果相序正确，且没有缺相现象JDQ1动作吸合。
三相异步电动机启动控制原理及接线图
三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路;所谓点动控制是指：按下按钮,电动机就得电运转；松开按钮,电动机就失电停转;典型的三相异步电动机的点动控制电气原理图如图3-1a所示;点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成;其中以转换开关QS作电源隔离开关,熔断器FU作短路保护,按钮SB控制接触器KM的线圈得电、失电,接触器KM的主触头控制电动机M的启动与停止;点动控制原理：当电动机需要点动时,先合上转换开关QS,此时电动机M尚未接通电源;按下启动按钮SB,接触器KM的线圈得电,带动接触器KM的三对主触头闭合,电动机M便接通电源启动运转;当电动机需要停转时,只要松开启动按钮SB,使接触器KM的线圈失电,带动接触器KM的三对主触头恢复断开,电动机M失电停转;在生产实际应用中,电动机的点动控制电路使用非常广泛,把启动按钮SB换成压力接点、限位节点、水位接点等,就可以实现各种各样的自动控制电路,控制小型电动机的自动运行;2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示,和点动控制的主电路大致相同,但在控制电路中又串接了一个停止按钮SB1,在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头;接触器自锁正转控制线路不但能使电动机连续运转,而且还有一个重要的特点,就是具有欠压和失压保护作用;它主要由按钮开关SB起停电动机使用、交流接触器KM用做接通和切断电动机的电源以及失压和欠压保护等、热继电器用做电动机的过载保护等组成;欠压保护：“欠压”是指线路电压低于电动机应加的额定电压;“欠压保护”是指当线路电压下降到某一数值时,电动机能自动脱离电源电压停转,避免电动机在欠压下运行的一种保护;因为当线路电压下降时,电动机的转矩随之减小,电动机的转速也随之降低,从而使电动机的工作电流增大,影响电动机的正常运行,电压下降严重时还会引起“堵转”即电动机接通电源但不转动的现象,以致损坏电动机;采用接触器自锁正转控制线路就可避免电动机欠压运行,这是因为当线路电压下降到一定值一般指低于额定电压85%以下时,接触器线圈两端的电压也同样下降到一定值,从而使接触器线圈磁通减弱,产生的电磁吸力减小;当电磁吸力减小到小于反作用弹簧的拉力时,动铁心被迫释放,带动主触头、自锁触头同时断开,自动切断主电路和控制电路,电动机失电停转,达到欠压保护的目的;失压保护：失压保护是指电动机在正常运行中,由于外界某中原因引起突然断电时,能自动切断电动机电源;当重新供电时,保证电动机不能自行启动,避免造成设备和人身伤亡事故;采用接触器自锁控制线路,由于接触器自锁触头和主触头在电源断电时已经断开,使控制电路和主电路都不能接通;所以在电源恢复供电时,电动机就不能自行启动运转,保证了人身和设备的安全;控制原理：当按下启动按钮SB2后,电源U1相通过热继电器FR动断接点、停止按钮SB1的动断接点、启动按钮SB2动合接点及交流接触器KM的线圈接通电源V1相,使交流接触器线圈带电而动作,其主触头闭合使电动机转动;同时,交流接触器KM的常开辅助触头短接了启动按钮SB2的动合接点,保持交流接触器线圈始终处于带电状态,这就是所谓的自锁自保;与启动按钮SB2并联起自锁作用的常开辅助触头称为自锁触头或自保触头;3.三相异步电动机的正反转控制三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示;线路中采用了两个接触器,即正转用的接触器KM1和反转用的接触器KM2,它们分别由正转按钮SB2和反转按钮SB3控制;这两个接触器的主触头所接通的电源相序不同,KM1按L1—L2—L3相序接线,KM2则对调了两相的相序;控制电路有两条,一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路;控制原理：当按下正转启动按钮SB2后,电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1,使正转接触器KM1带电而动作,其主触头闭合使电动机正向转动运行,并通过接触器KM1的常开辅助触头自保持运行;反转启动过程与上面相似,只是接触器KM2动作后,调换了两根电源线U、W相即改变电源相序,从而达到反转目的;互锁原理：接触器KM1和KM2的主触头决不允许同时闭合,否则造成两相电源短路事故;为了保证一个接触器得电动作时,另一个接触器不能得电动作,以避免电源的相间短路,就在正转控制电路中串接了反转接触器KM2的常闭辅助触头,而在反转控制电路中串接了正转接触器KM1的常闭辅助触头;当接触器KM1得电动作时,串在反转控制电路中的KM1的常闭触头分断,切断了反转控制电路,保证了KM1主触头闭合时,KM2的主触头不能闭合;同样,当接触器KM2得电动作时, KM2的常闭触头分断,切断了正转控制电路,可靠地避免了两相电源短路事故的发生;这种在一个接触器得电动作时,通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁或互锁;实现联锁作用的常闭触头称为联锁触头或互锁触头;4、三相异步电动机的Y—Δ起动控制1Y—Δ起动自动控制图3-5 三相异步电动机Y—Δ降压启动控制线路图三相异步电动机的Y—Δ起动自动控制如图3-5所示;主要元器件介绍：a.起动按钮SB2;手动按钮开关,可控制电动机的起动运行;b.停止按钮SB1;手动按钮开关,可控制电动机的停止运行;c.主交流接触器KM1;电动机主运行回路用接触器,起动时通过电动机起动电流,运行时通过正常运行的线电流;形连接的交流接触器KM3;用于电动机起动时作Y形连接的交流接触器,起动时通过Y形连接降压起动的线电流,起动结束后停止工作;e.Δ形连接的交流接触器KM2;用于电动机起动结束后恢复Δ形连接作正常运行的接触器,通过绕组正常运行的相电流;f.时间继电器KT;控制Y—Δ变换起动的起动过程时间电机起动时间,即电动机从起动开始到额定转速及运行正常后所需的时间;g.热继电器或电机保护器FR;热继电器主要设置有三相电动机的过负荷保护；电机保护器主要设置有三相电动机的过负荷保护、断相保护、短路保护和平横保护等;控制原理：三相异步电动机Y—Δ转换启动的控制原理大致如下：a.按下启动按钮SB2后,电源通过热继电器FR的动断接点、停止按钮SB1的动断接点、Δ形连接交流接触器KM2常闭辅助触头,接通时间继电器KT的线圈使其动作并延时开始;此时时间继电器KT虽已动作,接点应断开,但其延时接点是瞬间闭合延时断开的延时结束后断开,同时通过此KT延时接点去接通Y形连接的交流接触器KM3的线圈回路,则交流接触器KM3带电动作,其主触头去接通三相绕组,使电动机处于Y形连接的运行状态；KM3辅助常开触头闭合去接通主交流接触器KM1的线圈;b.主交流接触器KM1带电启动后,其辅助触头进行自保持功能自锁功能；而KM1的主触头闭合去接通三相交流电源,此时电动机启动过程开始;c.当时间继电器KT延时断开接点动断接点KT的时间达到或延时到电动机启动过程结束时间后,时间继电器KT接点随即断开;d.时间继电器KT接点断开后,则交流接触器KM3失电;KM3主触头切断电动机绕组的Y形连接回路；同时接触器KM3的常闭辅助触头闭合,去接通Δ形连接交流接触器KM2的线圈电源;e.当交流接触器KM2动作后,其主触头闭合,使电动机正常运行于Δ形连接状态；而KM2的常闭辅助触头断开使时间继电器KT线圈失电,并对交流接触器KM3联锁;电动机处于正常运行状态;f.启动过程结束后,电动机按Δ形连接正常运行;2Y—Δ起动手动控制图3-6 三相异步电动机Y—Δ降压启动接线图Y—Δ起动手动控制接线如图3-6所示;图中手动控制开关SA有两个位置,分别是电动机定子绕组星形和三角形连接;线路动作原理为：起动时,将开关SA置于“起动”位置,电动机定子绕组被接成星形降压起动,当电动机转速上升到一定值后,再将开关SA置于“运行”位置,使电动机定子绕组接成三角形,电动机全压运行;5. 三相异步电动机的自偶降压起动1电动机自耦降压启动自动控制接线图图3-7 电动机自耦降压起动接线图图3-7 是交流电动机自耦降压启动自动切换控制接线图,自动切换靠时间继电器完成,用时间继电器切换能可靠地完成由启动到运行的转换过程,不会造成启动时间的长短不一的情况,也不会因启动时间长造成烧毁自耦变压器事故控制过程如下：a、合上空气开关QF接通三相电源;b、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁,其主触头闭合,将自耦变压器线圈接成星形,与此同时由于KM1辅助常开触点闭合,使得接触器KM2线圈通电吸合,KM2的主触头闭合由自耦变压器的低压低压抽头例如65％将三相电压的65％接入电动;c、KM1辅助常开触点闭合,使时间继电器KT线圈通电,并按已整定好的时间开始计时,当时间到达后,KT的延时常开触点闭合,使中间继电器KA线圈通电吸合并自锁;d、由于KA线圈通电,其常闭触点断开使KM1线圈断电,KM1常开触点全部释放,主触头断开,使自耦变压器线圈封星端打开；同时 KM2线圈断电,其主触头断开,切断自耦变压器电源;KA的常闭触点闭合,通过KM1已经复位的常闭触点,使KM3线圈得电吸合,KM3主触头接通电动机在全压下运行;e、KM1的常开触点断开也使时间继电器KT线圈断电,其延时闭合触点释放,也保证了在电动机启动任务完成后,使时间继电器KT可处于断电状态;f、欲停车时,可按SB1则控制回路全部断电,电动机切除电源而停转;g、电动机的过载保护由热继电器FR完成;2电动机自耦降压启动手动控制接线图3-8 电动机自耦降压起动接线图自耦变压器降压起动手动控制接线如图3—8所示,图中操作手柄有三个位置：“停止”、“起动”和“运行”;操作机构中设有机械连锁机构,它使得操作手柄未经“起动”位置就不可能扳到“运行”位置,保证了电动机必须先经过起动阶段以后才能投入运行;动作原理为：当操作手柄置于“停止”位置时,所有的动、静触点都断开,电动机定子绕组断电,停止转动;当操作手柄向上推至“起动”位置时,起动触点和中性触点同时闭合,电流经起动触点流入自耦变压器,再由自耦变压器的65%或85%抽头处输出到电动机的定子绕组,使定子绕组降压起动;随着起动的进行,当转子转速升高到接近额定转速附近时,可将操作手柄扳到“运行”位置,此时起动工作结束,电动机定子绕组得到电网额定电压,电动机全压运行;停止时须按下SB按钮,使失压脱扣器的线圈断电而造成衔铁释放,通过机械脱扣装置将运行触点断开,切断电源;同时也使手柄自动跳回到“停止”位置,为下一次起动作准备;自耦变压器备有65%和85%两挡电压抽头,出厂时接在65%抽头上,可根据电动机的负载情况选择不同的起动电压;自耦变压器只在起动过程中短时工作,在起动完毕后应从电源中切除;6. 三相绕线式异步电动机转子串电阻起动三相绕线式电动机转子串电阻启动接线如图3—9所示;3—9 三相绕线式电动机转子串电阻启动接线图主要元器件介绍一次部分从上到下依次a、电源;b、Q,隔离开关,一般按电机额定电流的—2倍选择;c、FU1,主保险,般按电机额定电流的倍选择,当Q采用空气开关等有过载、短路保护的开关时,不用;d、KM1,主接触器,一般按电机额定电流的2倍选择;e、热继电器,当Q采用空气开关等有过载、短路保护的开关时,不用;f、M、电动机,一般是大容量的电动机才采用转子串电阻启动7、等,启动电阻,组成限流电阻箱;g、KM2、KM3、KM4等,启动接触器常开触点.二次部分：从上到下依次a、FU2,二次保险5—10A；b、SB1,停止按钮；c、SB3,启动按扭；d、等,接触器线圈、常开或常闭触点；e、等,时间继电器的线圈、触点;f、接线端子排;7、三相异步电动机的软启动器图3—10软启动器外形图图3—11 软启动器主接线图软启动器的外型如图3—10所示,主接线如图3—11所示;软启动器的工作原理：控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加;软起动结束,旁路接触器闭合,使软起动器退出运行,直至停车时,再次投入,这样即延长了软起动器的寿命,又使电网避免了谐波污染,还可减少软起动器中的晶闸管发热损耗;软启动器内部结构虽然复杂,但使用却十分方便,用户只需接入电源,接出输出,操作按钮即可;用软启动器运行时不工作的特点,还可以实现一台软启动器启动多台电动机;图3—12 软启动器的一拖二示意图工作原理1 启动过程：首先选择一台电动机在软启动器拖动下按所选定的启动方式逐渐提升输出电压,达到工频电压后,旁路接触器接通;然后,软启动器从该回路中切除,去启动下一台电机;2 停止过程：先启动软启动器与旁路接触器并联运行,然后切除旁路,最后软启动器按所选定的停车方式逐渐降低输出电压直到停止; 三台以上以此类推……8、变频器变频器具有调压、调频、稳压、调速等基本功能,应用了现代的科学技术,价格昂贵但性能良好,内部结构复杂但使用简单,所以不只是用于启动电动机,而是广泛的应用到各个领域,各种各样的功率、各种各样的外形、各种各样的体积、各种各样的用途等都有;随着技术的发展,成本的降低,变频器一定还会得到更广泛的应用;。
三相异步电动机断相保护电路
三相异步电动机断相保护电路专业：电气工程及其自动化姓名：唐运僧学号：0400120424指导教师：黄知超设计时间：7月9日至7月19日目录摘要 (2)第1章系统概述 (3)1.1系统简图 (3)1.2方案选择与设计思路 (3)1.3原理图 (4)第2章主要元器件的选择 (4)2.1熔断器 (4)2.2接触器 (5)2.3热继电器 (7)2.4中间继电器 (7)第3章单元电路设计 (8)3.1断相显示电路 (8)3.2控制电路 (8)3.3 仿真图 (9)第4章课程设计的体会与总结 (10)鸣谢 (10)主要原器件参数 (11)参考文献 (11)附图 (12)摘要异步电动机在运行过程中经常发生电断相的故障，这主要是由某一相的熔断器断造成的另外外部电源断相、交流接触器某一对主触点接触不良、接线松动和电动绕组内部开路。
也可能引起断相故障。
断相出现负序分量，正序对称电压和负序对称压分别产生两个旋转方向相反的旋转磁场二者合成后为一椭圆形旋转磁场。
负序电激发的负序磁场使电机输出功率和电磁转下降。
在空载或轻载时，电源断相后，电动般不会停止运行，但是剩下的两相负载流明显增大。
如果是重载时断相，断相后电机的最大转矩一般小于额定转矩，如果负转矩大于此时的最大输出转矩，电动机将断减速，直至堵转。
对于恒转矩和恒功率载．电流将增大至正常运行时的好几倍，如没有有效的保护，电动机的绕组将会很快毁。
水泵风机类负载的负载转矩与转速的方成正比，如果在重载时断相，转速下降后负载转矩下降得很多，断相后可以稳定运行但是断相后的稳态电流可能超过额定电流。
实践表明，电源断相是异步电动机烧毁的要原因，据统计，在异步电动机绕组烧毁的障中，7O%以上是由电源断相引起的，因此必要给异步电动机(特别是大中型异步电机 )设置可靠的断相保护装置。
针对三相异步电动机定子绕组烧毁的原因，一般采用的保护技术有过热保护、过流保护和断相保护。
断相保护是指电动机损坏，大多数是断相运行造成的，而人们对断相运行给电机造成什么样的危害，应采取什么样的保护方式合适，至今尚没有比较一致的意见。

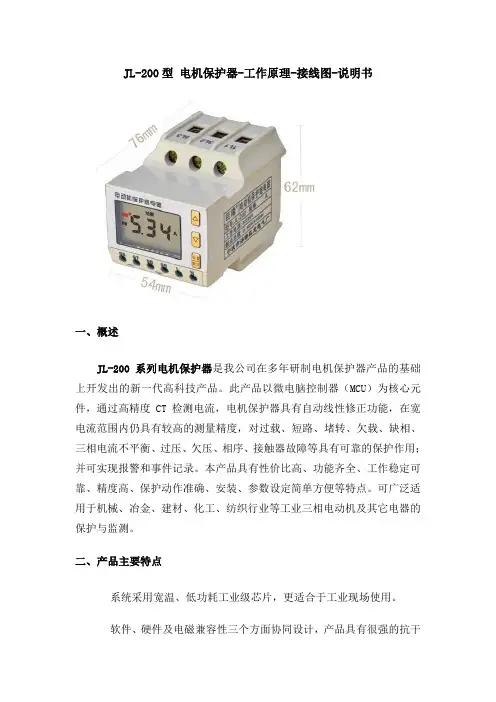

电机保护器工作原理接线图说明书
JL-200型电机保护器-工作原理-接线图-说明书一、概述JL-200系列电机保护器是我公司在多年研制电机保护器产品的基础上开发出的新一代高科技产品。
此产品以微电脑控制器（MCU）为核心元件，通过高精度CT检测电流，电机保护器具有自动线性修正功能，在宽电流范围内仍具有较高的测量精度，对过载、短路、堵转、欠载、缺相、三相电流不平衡、过压、欠压、相序、接触器故障等具有可靠的保护作用；并可实现报警和事件记录。
本产品具有性价比高、功能齐全、工作稳定可靠、精度高、保护动作准确、安装、参数设定简单方便等特点。
可广泛适用于机械、冶金、建材、化工、纺织行业等工业三相电动机及其它电器的保护与监测。
二、产品主要特点系统采用宽温、低功耗工业级芯片，更适合于工业现场使用。
软件、硬件及电磁兼容性三个方面协同设计，产品具有很强的抗干扰能力和很高的可靠性，特别适合于工业现场使用。
电流互感器变比可设置（5A规格），用户可直接查看一次回路的电力参数，使得采样数据更直观，使用更灵活。
采用交流同步采样和先进的数字信号处理算法，实现了实时数据处理和高精密性，有着卓越的可靠性，具有响应速度快、测量准确、精度高，事件记录等优点。
具有自学习过程，能自动检测电机起动过程与时间，生成起动曲线，优化保护参数；并能根据故障前电机负载率和运行时间自动调整过载保护动作时间。
事件记录功能：当保护动作时，记录保护类型、采样电流等参数，形成事件追忆数据，在失电或复位后可长久保存，便于事后分析。
采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制线路的可靠性和自动化水平。
结构紧凑、华丽、精湛优美的外观和卓越的设计体现了高雅、精致、紧凑的产品。
完善的事故记录及自检功能，友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。
三、技术参数1、电动机保护功能●过载保护●欠载保护●堵转保护●阻塞保护●温度保护●相序保护●欠压保护●过压保护●起动超时保护●断相保护●不平衡保护●接触器故障保护（选增功能，无此功能时仅有故障提示，无信号输出）2、规格：直接接线式：1A～1A)；5A(1A～5A)；20A(4A～20A)；40A(8A～40A)；穿芯式：100A(20A～100A)；采用外置标准5A电流互感器（用户自配）时最大可扩展至800A （160～800A）功能缺省值项目内容变比（5A规格）11～160起动超时保护智能设定保护方式脱扣短路保护动作值范围动作时间保护方式≥10Ie脱扣堵转保护智能设定动作值范围500%Ie保护方式反时限脱扣欠载保护10s 整定值范围动作时间保护方式OFF-15-80%Ie10s脱扣过负载保护动作值范围保护方式＞110%Ie反时限脱扣热过载保护智能设定整定值范围保护方式20-100%θb脱扣不平衡保护出厂设定动作值范围动作时间保护方式20%-60%1-25s反时限脱扣缺相保护＜1S动作时间保护方式＜1S 脱扣相序保护OFF动作时间保护方式＜脱扣欠压保护OFF 整定值范围动作时间保护方式OFF-219V-150V10s脱扣过压保护OFF 整定值范围动作时间保护方式OFF-221V-300V10s脱扣过载动作特性曲线：热积累特性曲线0.101.0010.00100.001000.0010000.001234567891011电流比I/Is动作时间（秒）t3t6t9t12t15四、使用条件适用主回路电压：AC380V ，50Hz 。
2020年三相异步电动机启动控制原理及接线图
作者：败转头作品编号44122544：GL568877444633106633215458时间：2020.12.13三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。
点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。
点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。
2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。
它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。
欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。
三相异步电动机启动控制原理及接线图
三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。
所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。
典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。
点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。
其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。
点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。
按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。
当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。
2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。
接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。
它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。
欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。
“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。
因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。
断相
保护器
保护器
依靠多相电路的一相导线中电流的消失而断开被保护设备或依靠多相系统的一相或几相失压来防止将电源施 加到被保护设备上的一种保护装置，又称掉相保护器，缺相保护器。
根据检测性质分类
检测电压来控 制的
检测电流来控 制的
检测电压来控制的
这种检测电压来控制的又可以称呼为三相电源监视器、相序保护器、过欠压保护器等）主要用于交流 50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源 的电压过高、电压过低、缺相、断相、逆相(相序)、三相电压不平衡等提供继电保护，产品广泛应用于配电箱、 中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、 逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。
该保护装置的原理是：三相星形接线的中性点，三相负载平衡时电位基本是低电位，当三相电源缺相时，中 性点电位会升高到相电压。根据此特点监测电源的供电情况，可以起到缺相保护作用。
接线说明
接线时，三个电容器接成星形，电容器端子分别接A、B、C三相电源，中性点接电压继电器的线圈，线圈另 一端接地。电压继电器的常闭接点应串接于交流接触器的控制回路中。当A、B、C任一相断开时，中性点电位升 高为相电压，电压继电器动作，使交流接触器的控制回路断开，切除电动机电源，实现了断相保护。
电压型电动机断相保护器，在Y型、△型联接的电动机中都能起断相保护作用，克服了热效应型、电流型在 电动机断相保护中的局限性，而且具有低电压、过电压保护功能，适用于三相四线380V供电条件下的各种电动机。
电动机运行的因素
电动机运行的因素
编辑 在三相电动机的使用过程中，经常出现其因缺相运行而烧毁的情况，根据研究，以下几个方面的因素只要存 在一条，就可导致电动机的断相运行。 (1)某相熔体烧断。 (2)控制电动机的闸刀开关如果不及时检修，质量较差，再加上长时间使用，也会发生断相故障。 (3)当用电量集中时，在变压器低压出口的保险片和配电室内供电总闸刀熔断器容易熔断。 (4)电动机中某相绕组内部接头断线或者是导线接头接触不良都会造成断相运行。 (5)操作频率过高或者负载较大时，造成电动机短路，从而烧断热元件。 (6)当电动机超负载运行、故障运行、供电线路电压不稳定或者交流接触器容量选择不当时，会造成主触头 接触不良，导致断相运行。
三相异步电动机断相过载短路保护器[实用新型专利]
![三相异步电动机断相过载短路保护器[实用新型专利]](https://img.taocdn.com/s3/m/4ebfd9a52b160b4e777fcfcc.png)
专利名称：三相异步电动机断相过载短路保护器专利类型：实用新型专利
发明人：李如堂
申请号：CN93202427.0
申请日：19930210
公开号：CN2168355Y
公开日：
19940608
专利内容由知识产权出版社提供
摘要：本实用新型是三相异步电动机断相过载短路保 护器。
该保护器属于电动机的自动保护，它由电源、 起动减峰、断相、过载、执行五大电路组成。
其断相电 路，输入信号是通过三个磁环的二次线圈头尾相串联 而感应电势的，该电路具有独特的自动保护功能；其 过载电路采用带指针的多圈电位器，减少了电器元 件，简化了电路，提高了电机电流的调整精度，使用方 便，可靠性高。
该保护器有效地避免由于电源断相或 电路断路及电机过载造成的烧毁电机的事故。
申请人：李如堂
地址：100025 北京市朝阳区平房路240号淀粉厂
国籍：CN
更多信息请下载全文后查看。
断相相序保护器的工作原理完整版
断相相序保护器的工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。
相序保护就是为了防止这类事故发生。
相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
R1～R3、电容C1和氖泡N B组成三相交流电相序检测电路。
由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B 接入时，氖泡则不亮。
当按下启动按钮QA时，交流电经C2降压、VD1和VD2整流、DW稳压及C3滤波后得到12V直流电压，加在由继电器K、光敏电阻CDS和开关管V组成的保护执行电路上。
如果此时相序为A、B、C顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流接触器C的控制回路，C吸合，电动机启动运转。
反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。
由此而达到保护目的。
9.温度保护在电动机电流没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。
这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。
温度保护通常可采用温度继电器。
温度继电器主要有双金属片和热敏电阻式两种，它们都被直接埋置在发热部位。
温度保护与过载保护都是利用温度来触发保护，但并不完全相同。
过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。
温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。
温度保护与过载保护也是不能互相替代的。
10.漏电保护为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。
毕业设计(论文)-三相异步电动机缺相分析及其保护电路的设计.doc
目录第一章绪论 (1)第二章三相异步电动机缺相运行分析 (4)2.1 缺相情况概述 (4)2.2 三相异步电动机缺相运行 (4)2.3 缺相的各种原因 (4)2.4 判断缺相的正确分析方法 (6)2.5 星型接法电动机的缺相分析 (7)2.5.1 星型电动机起动前某电源线或绕组相断开 (7)2.5.2 星型电动机起动后某电源线或绕组相断开 (8)2.6 三角形接法电动机的缺相分析 (11)2.6.1 起动前某绕组相断开 (11)2.6.2 起动前某电源线断开 (11)2.6.3 起动后某绕组相断开 (12)2.6.4 起动后某电源线断开 (13)2.7 公用母线一线断开 (14)第三章三相异步电动机缺相保护方案 (15)3.1 电流传感型缺相保护 (15)3.1.1 新中兴数显智能电动机保护器 (15)3.1.2 根据热继电器的特有性能来保护电动机 (17)3.1.3 速饱和零序电流传感器来保护电动机 (17)3.1.4 负序电流过滤器保护法 (19)3.1.5 不平衡时零序电流的缺相保护法 (20)3.1.6 欠电流或过电流信号的缺相保护法 (22)3.2 电压传感型缺相保护 (23)3.2.1 简单可靠的电机缺相保护电路 (24)3.2.2 采样中性点电压的缺相保护法 (25)3.2.3 可控硅的开关特性缺相保护法 (28)3.2.4 负序电压过滤器的缺相保护法 (28)3.2.5 熔断电压控制的缺相保护电路 (29)3.3 补充说明几种常用的缺相保护电路 (30)3.3.1 逻辑控制电路的缺相保护法 (30)3.3.2 农用电机的缺相保护电路 (32)3.3.3 挖掘机的缺相保护电路 (32)3.3.4 厚膜集成电路的缺相保护法 (34)3.3.5 缺相保护的改进 (35)第四章设计总结 (38)参考文献 (42)致谢 (43)附录 (44)摘要本课题是根据电动机缺相运行的各种情况,研究设计出符合生产要求的保护电路。
电动机保护器电路图
首页日志相册音乐收藏博友关于我日志电动机保护器电路原理分析和维修2011-05-24 20:34:31| 分类： 电气技术|举报|订阅原帖 ——HBHQ-0-1和JD6型电子式多功能电动机保护器由三相交流电动机所构成的电力拖动系统，形成了工业现代化的基础性支撑，对三相交流电动机（以下简称电动机）的保护，是一个历久弥新的的话题。
上世纪八十年代之前，电子技术的应用尚处于初级阶段，对电动机的保护任务多由热继电器承担，国内型号为为JR20-XX 系列、JR36-XX 系列等。
其保护机理如下：热继电器由发热元件、双金属片、触点及一套传动和调整机构组成。
发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。
双金属片由两种不同热膨胀系数的金属片辗压而成。
当电动机过载时，通过发热元件的电流超过整定电流，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制（常闭）触点断开，进而控制主电路接触器因线圈失电而释放，断开主电路，实现电动机的过载保护。
热继电器以其体积小，结构简单、成本低等优点得到了广泛应用。
但同时存在不易克服的下述缺点：双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护。
对电动机的短路保护，通常采用在电源回路中串接熔断器的方法来实施；热继电器依赖于机械结构所形成的机械动作来实现停机保护，当动作结构产生机械疲劳（老化）、机型形变时，会使动作阀值偏离设定值，造成误动作或保护失效；普通的热继电器，不具备断相保护功能。
用热继电器对电动机进行保护的典型电路见下图：图1、用热继电器组成的电动机过载保护电路热继电器FR1串接于主电路中，FR1的常闭触点串接于控制回路，过载故障发生时，FR1控制触点断开，交流接触器KM1线圈失电，KM1开断，起到过载停机保护作用。
1、电动机在起动和运行过程中可能发生的故障和保护特点： 1）电动机的过载电动机的一个重要工作参数即额定工作电流，在定额电流以内运行，为安全工作区。
相序保护器原理和接线
1.
110%）Ue。
2.断相保护：在HHD5系列产品电压取样信号①、②、③前端，三相电源中任一相断相，保护器可靠的动作，起到断相保护作用（HHD5-A、B、C产品只对启动时的断相起保护作用，对工作过
程中的断相不保护）。
3.相序保护：保护器相序认定后，如果任意调换一相线，电动
机将无法启动，保护器起到相序保护作用。
4.电压不平衡保护：三相电源中任一相电压与另两相电压之间的不对称度≥13%时，保护器可靠的动作，起到保护作用（HHD5-A、B、C无此保护功能）。
5.
6.
7.
8.
9.
1.按接线图正确接线，如电动机无法启动，则保护器已进行相序鉴别，需将保护器输入的A、B、C三相电源任意换一相，电动机即能正常启动，此时保护器相序已认定。
2.HHD5系列保护继电器应在无腐蚀性气体、严重霉菌及尘埃
的场所使用和贮存。
3.HHD5-A、B继电器在不通电状态下其触点5、6断开；在正常运行状态下，其触点5、6接通；在保护状态下，其触点5、6断开。
4.
5.
6.。
三相电源相序自动纠正及缺相保护电路
三相电源相序自动纠正及缺相保护电路刘木泉（广州市康讯动力科技有限公司 广东 广州 510110）摘 要：介绍了一种实用的相序自动纠正及缺相保护电路。
该电路使用市售的相序检测继电器制作，价格便宜，经济实用。
具有相序检测、相序自动纠正、缺相保护功能。
关键词：相位检测 相序纠正 缺相保护0 引 言三相设备(如三相压缩机、三相电机等)在使用三相电源供电时，传统的做法是通过试接来保证三相程序接入。
在试接的过程中，必然存在三相逆相接入的可能，时间虽短，但对设备亦有一定的损害。
更为严重的是：三相电源常常因雷击，外力作用而出现三相中的某相断路，造成缺相。
如果不能在运行过程中对三相设备进行缺相保护，则会使三相设备在断相情况下异常工作，轻则设备运行不正常，重则烧毁三相设备。
针对上述问题，本文提出了一种相序自动纠正及缺相保护电路。
利用检测正、反相序的相序继电器来分别控制两个按倒相方式接线的接触器，实现了自动相序识别，即当输入端的交流电相序错相时，其输出端能够将交流电的相序自动予以纠正。
如果出现缺相现象，控制电路会立即停止电动机运行或者不执行启动功能。
1 电路构成如图1所示，电路由正泰公司生产的两个型号为XJ3-G的相序保护继电器XJ1、XJ2，以及两个三相交流接触器KM1、KM2组成。
图12 电路原理分析2.1 XJ3-G的相序保护继电器功能型号为XJ3-G的相序保护继电器如图2、图3所示。
当①、②、③脚分别输入为正相序ABC、BCA、CAB时，相序保护继电器的⑤、⑥导通，⑦、⑧断开。
当①、②、③脚分别输入为逆相序CBA、ACB、BAC或者缺（断）相时，相序保 护继电器不动作，⑤、⑥保持常开，⑦、⑧保持闭合。
图2 图32.2 相序自动纠正功能如图1所示，两个相序保护继电器按正、反相序接在L1、L2、L3上。
利用检测正、反相序的相序继电器来分别控制两个按倒相方式接线的接触器，实现了自动相序识别，即当输入端的交流电相序错相时，其输出端能够将交流电的相序自动予以纠正。
